Главная / Статьи / Принцип работы автобетононасоса

В строительстве используется техника, которая облегчает человеческий труд. Автобетононасос способен заменить несколько десятков рабочих рук. Он перекачивает бетонный состав, и экономит при этом массу времени. Агрегат устанавливается на шасси грузового автотранспортного средства, работает в автономном режиме, и способен подавать бетон на высоту.

В конструкции имеется стрела, на которой закреплена труба.  Через нее подается состав на расстояние, предусмотренное техническими возможностями конкретного бетононасоса. Стрела состоит из нескольких отдельных элементов, соединенных в подвижных узлах. При транспортировке, магистраль находится на шасси автомобиля в собранном виде. При подаче бетона она раскладывается.

Длина трубы бывает разной, все зависит марки. В основном используются конструкции длинной 22-64 метра, но бывают и небольшие – около 10 м.

У основания стрелы расположена насосная станция. Рядом находится приемный бункер, куда загружается состав из миксера автобетоновоза. Конец распределительной системы оборудован резиновым хоботом. Его длина 4-8 метров, а предназначен он для выгрузки бетонной смеси. Основание стрелы установлено на шарнирную стойку. Она способна разворачиваться по горизонтали, в действие приводится с помощью блока управления. Работа автобетононасоса заключается в следующем:

• в приемный бункер выгружается бетонная смесь из миксера бетоновоза;
• насосная станция закачивает раствор в систему;
• под давлением, состав перекачивается по трубам, и выгружается в конечную точку.

Место выгрузки может находиться как на высоте, так и внизу. Если не требуется подавать бетон на верхние этажи здания, а нужно залить опалубку фундамента, и к ней подъехать невозможно, наращивают трубы и состав перемещается по данной магистрали. Такая трасса собирается на месте. Трубы в местах соединения скрепляются зажимами. На конец надевается резиновый хобот.

К этим действиям прибегают только в том случае, когда нет возможности использовать стрелу. Например, если между автобетононасосом и опалубкой находится определенная преграда (линия электропередач, всевозможные строения).

Нередко бывают ситуации, когда заливать бетон надо на первом этаже. В данных случаях можно заказать стационарный агрегат. Используя сборную трассу, залить состав без стрелы – вполне реально. Перед загрузкой системы, для работы насоса, потребуется пусковая смесь.

Более подробную информацию о работе насосной системы можно прочитать в специальном разделе, там же описаны условия аренды. Если вас все устраивает, ознакомьтесь с ценами, и воспользуйтесь услугами компании «Автобетоново».

Свяжитесь с нашим менеджером, специалист поможет разобраться во всех нюансах. В тексте всего не изложишь, и если вам что-нибудь непонятно, обращайтесь.

Заказать автобетононасос

24 м28 м32 м36 м42 м46 м52 м56 м60 м62 м

Отправляя форму, Вы соглашаетесь с нашей политикой конфиденциальности

Аренда автобетононасосов в Москве

Putzmeister М24

цена: 3250 руб/час

Размер площадки 6 x 7 м

Высота подачи 24 м

Дальность подачи 19,6 м

Подробнее

3250 руб/час Арендовать

Putzmeister М36

Размер площадки 8 х 9 м

Высота подачи 36 м

Дальность подачи 31,6 м

Подробнее

3625 руб/час Арендовать

Putzmeister М42

цена: 3750 руб/час

Размер площадки 10 х 10 м

Высота подачи 42 м

Дальность подачи 37,6 м

Подробнее

3750 руб/час Арендовать

Putzmeister М52

цена: 5000 руб/час

Размер площадки 10 х 12 м

Высота подачи 52 м

Дальность подачи 48,1 м

Подробнее

5000 руб/час Арендовать

Putzmeister М56

цена: 6625 руб/час

Высота подачи 56 м

Дальность подачи 51,6 м

Подробнее

6625 руб/час Арендовать

Putzmeister М62

цена: 7000 руб/час

Размер площадки 12 х 14 м

Высота подачи 62 м

Дальность подачи 57,6 м

Подробнее

7000 руб/час Арендовать

СМОТРЕТЬ ВСЕ

Наши преимущества

Низкие цены

Собственный автопарк

Любой объем

Опыт работы более 12 лет

Доставка в любую точку города

Режим работы 24/7

Дополнительные услуги

Оплачиваются отдельно

*Минимальное время работы АБН и дополнительного оборудования 8 часов (машино-смена), включая 60 минут технологичных работ (промывка насоса)

Наши основные направления

• Остафьево
• Расторопово
• Суханово
• Ямонтово
• Воскресенское
• Южное Бутово
• Щербинка
• Сосенки
• Быково
• Видное
• Подольск
• Одинцово

Устройство бетононасосов.

Бетононасос – это механизм перекачивающий бетон по металлическому рукаву в горизонтальном или вертикальном направлении. Расстояние доставки бетона определяется сопротивлением в трубе, плотностью бетонной смеси, её составом. Новые модификации бетононасосов могут перекачивать бетон на расстояние свыше 50 метров вверх и до 350 метров в сторону. Обычно, вертикальная доставка бетона при помощи бетононасоса составляет около сорока метров.

Если нужно перекачать бетон ещё дальше, например, при постройке многоэтажного дома, то применяются несколько бетононасосов последовательно.

В нашей стране изготавливаются и, чаще всего, применяются одноцилиндровые устройства. Их производительность составляет от десяти до сорока кубометров в час. Покупка бетононасоса по карману далеко не всем: механизм этот достаточно сложный и дорогой. Правильным решением для индивидуального строительства, будет аренда.

Но для того, чтобы понять, какой тип бетононасоса вам подойдёт оптимально, нужно подробнее вникнуть в принцип его устройства и работы.

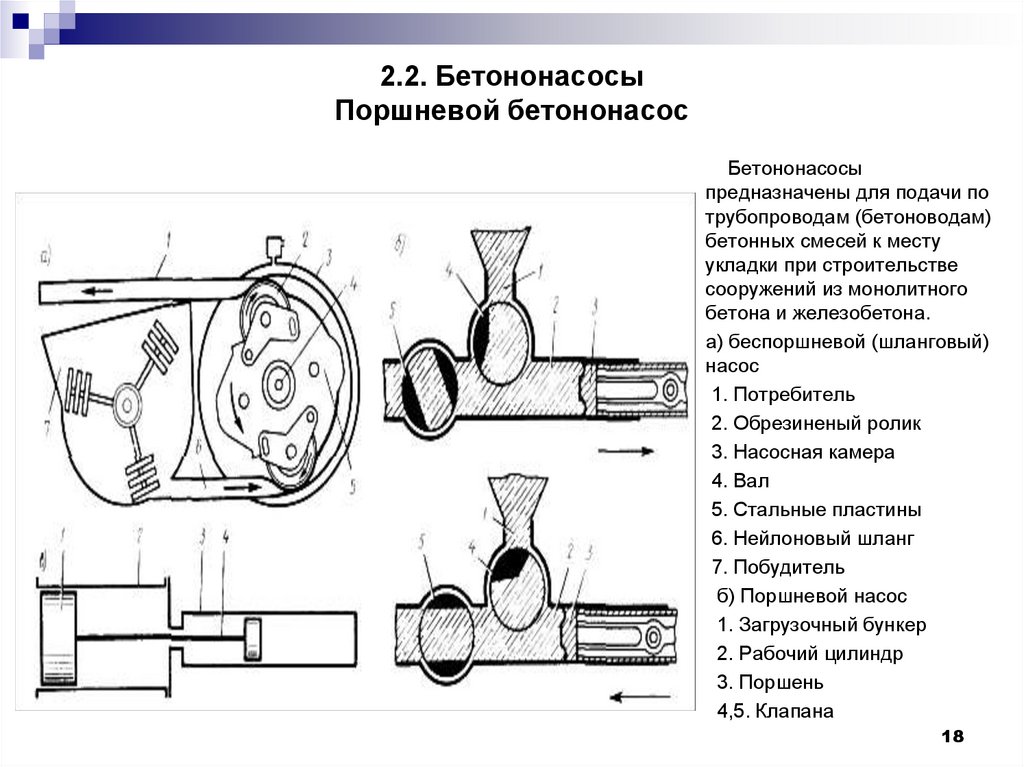

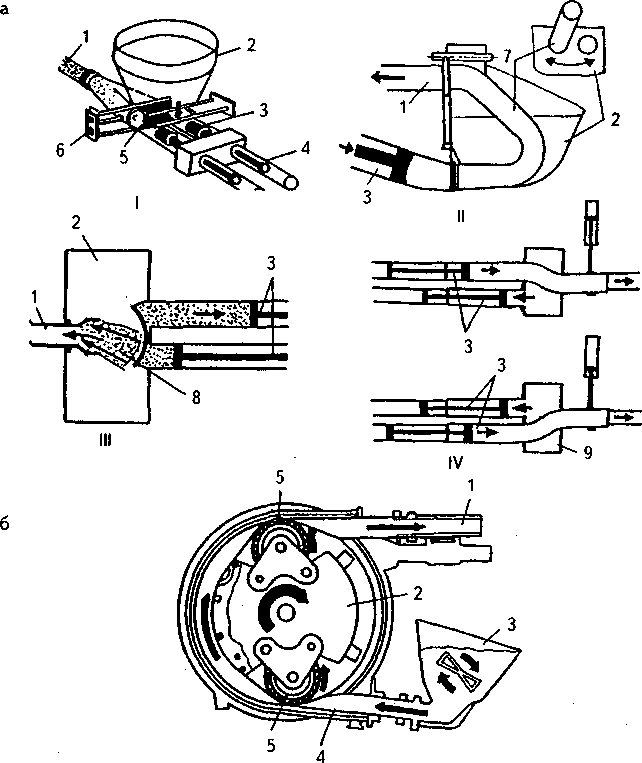

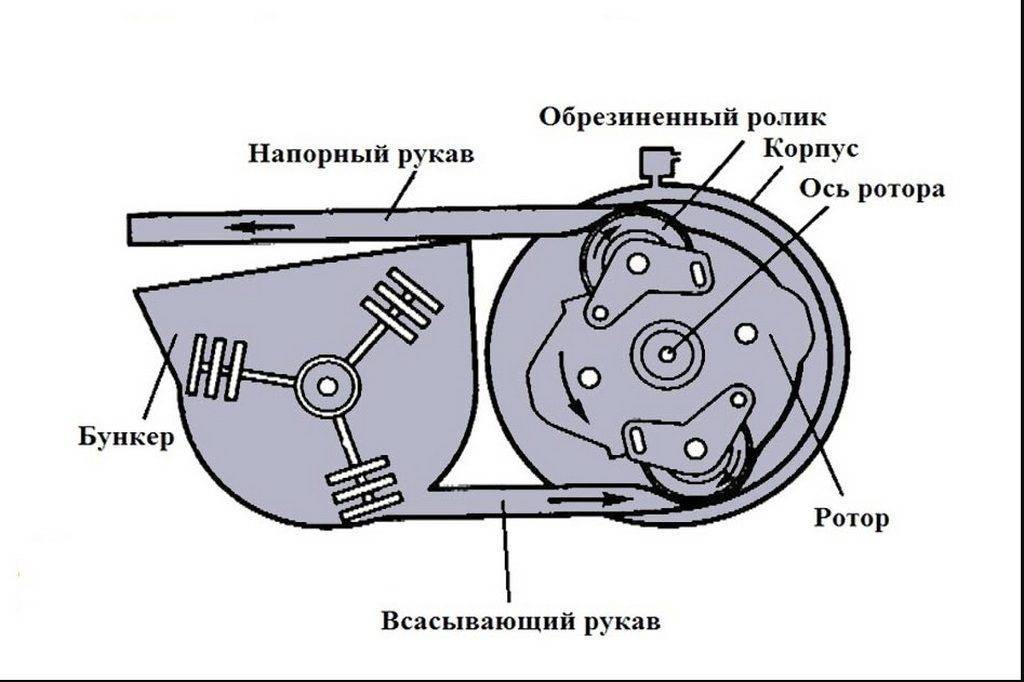

Поршневой бетононасос устроен следующим образом. Бетон закладывается в бункер, который находится в основании стрелы бетононасоса. Здесь имеется смеситель с тремя лопастями. Он работает на слабых оборотах, не давая смеси затвердеть или расслоиться.

При левом направлении движения поршня открывается клапан и бетон поступает в цилиндр. Затем поршень движется в другую сторону и бетон проходит в рукав бетонопровода.

Стрела бетонопровода собирается из отдельный трубчатых элементов, которые могут поворачиваться под различными углами и складываться. Для предотвращения утечек эти трубчатые части имеют между собой резиновые прокладки. На стыках установлены клинья.

В сущности, устройство достаточно простое, но если вы никогда раньше не имели с ним дела, лучше, оформляя аренду бетононасоса, посоветуйтесь с консультантами.

Комплектующие, необходимые при использовании бетононасоса

Соблюдение комплектности при аренде бетононасоса – необходимое условие успешной работы.

1. Труба бетонопровода должна быть одинакового диаметра с трубой бетононасоса. Если же это не так, то в комплект должен входить специальный конусообразный переходник.
2. Если вам нужно направлять бетонную смесь с помощью бетононасоса вертикально, то в комплекте необходимо иметь клапан, который называется игольчатым. Эта деталь с помощью иглообразных выступов, удерживает бетонную смесь на высоте.
3. На конец стрелы бетонопровода обязательно должен быть закреплён специальный отражатель.
4. Выдавать в аренду бетононасос нужно вместе с оборудованием, которое предназначено для его чистки и мойки. Обычно это клинообразная вставка при всасывающем клапане, особый штанг и два прорезиненных диска, жестко скреплённые между собой, которые называют банником.

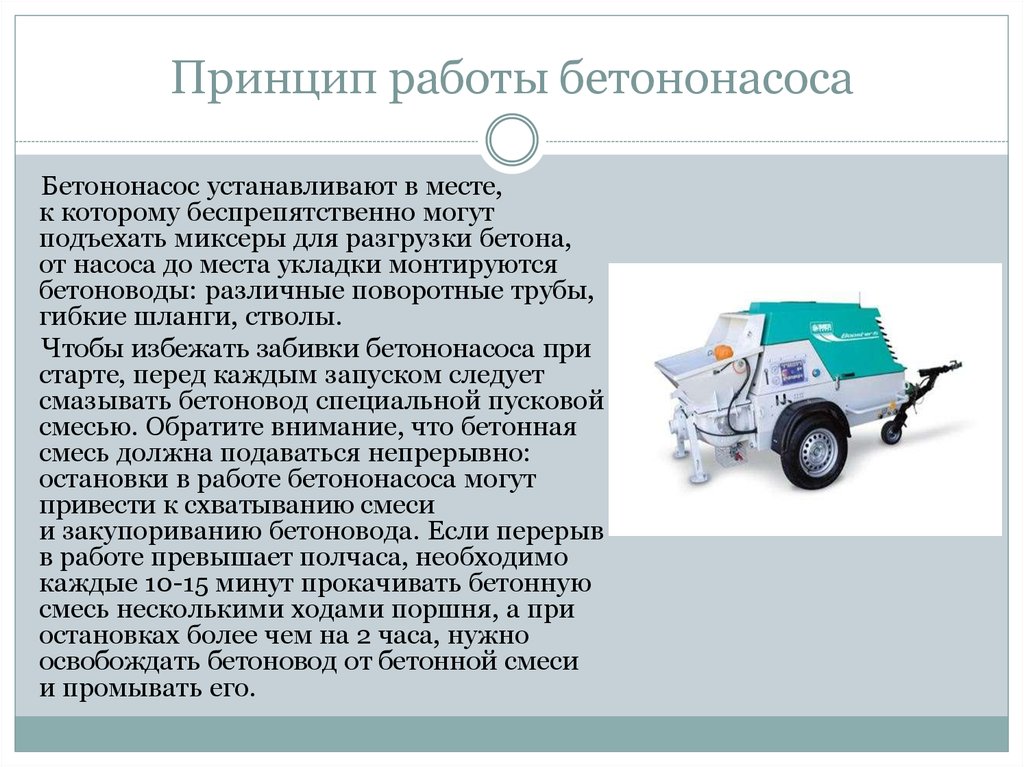

Советы по установке бетононасоса

Несмотря на то, что рукав бетонопровода достаточно гибкий, лишних поворотов его нужно избегать. Старайтесь, чтобы прямых углов, тем более углов мене 90 градусов у вас не было. Такие углы допустимы только в самом крайнем случае.

Внимательно прочитайте паспорт устройства. Не допускайте, чтобы длина бетоноровода была больше той, которая указана в паспорте.

При оформлении аренды конкретного бетононасоса обратите внимание на состояние уплотнительных прокладок и потребуйте их замены, если это необходимо.

Прочистите фланцы, проверьте герметичность всех соединений.

После установки проверьте надёжность конструкции.

Как выбрать бетононасос?

Содержание

Различные типы насосов используются во всем мире для различных целей. Существует несколько типов насосов, и бетононасос является одним из них. Он также известен как цементный насос. Бетононасосы используются для перекачки бетона из одного места в другое. В этой статье в основном описывается работа и типы бетононасосов.

Бетононасос – это механическое оборудование, используемое для перекачки смешанного жидкого бетона из одного места в другое. Проще говоря, бетононасос — это машина, с помощью которой свежезамешанный жидкий бетон перекачивается в нужные места на строительных площадках.

Эти типы насосов являются наиболее часто используемым оборудованием на строительных площадках для повышения эффективности строительных проектов, особенно когда необходимо перекачивать смешанный бетон на очень высоком этаже.

До изобретения бетононасосов разные подрядчики использовали краны для подъема бетонных ведер. Однако сейчас для подачи бетона на верхние этажи зданий используют бетононасосы.

Базовый бетононасос изначально был спроектирован как двухцилиндровый гидравлический насос. Принцип работы этого насоса заключается в том, что один поршень вытягивает жидкий бетон из источника бетона (бункера), а другой поршень проталкивает его в напорную трубу.

Клапан управляет открытием цилиндров в напорной трубе и в источнике бетона. С усовершенствованием технологии производительность этого насоса была увеличена до такого высокого уровня, что он может перекачивать бетон на разную высоту под высоким давлением.

Бетононасос работает по основному принципу гидравлики. Он работает с помощью клапанов. Когда жидкий бетон перемешивается, он выливается в бункер. Насос всасывает жидкий бетон через систему клапанов и перекачивает его в нужное место.

Бетононасосы Maximum содержат двухцилиндровую гидравлическую систему, состоящую из двух параллельных цилиндров. Цилиндр 1 ^st называется материальным цилиндром. Засасывает бетон из бункера. Второй цилиндр представляет собой нагнетательный цилиндр, который перекачивает бетон из насосов в нужное место.

Бетононасосы бывают следующих основных типов:

1. Линейные бетононасосы
2. Бетононасосы со стрелой
3. Насос специального назначения
9005 3
1) Бетононасос со стрелой

Это стационарный насос. Он остается неподвижным в определенном положении в течение всего процесса подачи бетона. Эти виды насосов имеют большие размеры и размещаются на полу. У него есть стрела спереди. Длина этой стрелы варьируется в зависимости от требований.

Используются для переноса бетона на разные высоты или этажи строительной площадки. Они позволяют трубопроводу двигаться вверх и вниз. Таким образом, эти насосы также могут формовать в узких местах. Этот насос может легко преодолевать препятствия на путях заливки бетона.

Эти типы бетононасосов чаще всего используются на крупных строительных объектах, поскольку они способны перекачивать большое количество бетона за короткий промежуток времени. Они также помогают значительно сократить трудозатраты.

Читайте также: Различные типы насосов

2) Линейный бетононасос

Эти насосы используются для небольших строительных работ. Имеют компактный дизайн. Он содержит линейный насос, подключенный к прицепу или сзади грузовика. Поэтому такое устройство также известно как прицепной бетононасос или автонасос.

Требуется резиновый или стальной шланг для подсоединения к выпускному отверстию машины. Он не может перекачивать жидкий бетон на слишком большую высоту, как стреловой насос.

Эти насосы перекачивают бетон медленнее, чем стреловые насосы. Эти насосы используются в тех случаях, когда требуется откачка небольших объемов воды, таких как тротуары и бассейны.

Читайте также: Различные типы гидравлических насосов

3) Насосы специального назначения

Они специально изготовлены для специальных строительных проектов, таких как шахты и туннели. Существуют также бетононасосы на салазках и автобетононасосах, но они не получили широкого распространения из-за их высокой стоимости и сложности операций.

Читайте также: Как прокачать септик?

Как выбрать бетононасос?

Выбор лучших бетононасосов – самая сложная и ответственная работа. Выполните следующие шаги, чтобы выбрать наиболее подходящий бетононасос:

1. Производитель бетононасоса
2. Назначение насоса
3. Сложность строительных объектов с точки зрения заливки
4. Цена и экономические факторы
1) Производитель бетононасоса

Материал изготовления является наиболее важным фактором, который необходимо учитывать при выборе насоса.

• Выберите лучших производителей бетононасосов в вашем регионе. Для этого обратитесь за помощью к своему региональному подрядчику и найдите известного производителя.
• Вы также можете выбрать и купить насосы онлайн. Есть несколько платформ, таких как Amazon, которые продают свои помпы онлайн. Эти онлайн-сервисы также упоминали характеристики и рейтинги каждого насоса. Итак, ознакомьтесь с характеристиками и выберите насос в соответствии с вашими требованиями.

Процесс перекачки бетона осуществляется под высоким давлением. Отличный насос способен выдерживать такое высокое давление в течение длительного времени. Если ваш насос имеет качество ниже среднего, это приводит к провалу и потере строительного объекта.

Читайте также: Лучшие малые насосы 2023 года

2) Назначение бетононасоса

Бетононасосы должны полностью соответствовать требованиям, для которых они приобретаются. Поэтому купите насос, соответствующий вашим требованиям.

Например, вы покупаете насос для перекачки жидкого бетона на четвертом этаже стройки, но у него нет возможности перекачивать бетон на четвертом этаже. В таких условиях купленный насос считается бесполезным на стройке. Поэтому следует проверить, универсален ли купленный бетононасос и обладает ли он отличными свойствами.

3) Цена и экономические факторы

Цена является еще одним важным фактором, который необходимо учитывать при выборе бетононасоса. Вы должны выбрать подходящий насос, который может работать в рамках покупной цены.

Не покупайте маломощные насосы по очень высокой цене. Всегда выбирайте насос исходя из производительности и стоимости.

Выбор бетононасоса на основе работы

Ниже приведены два основных параметра, которые необходимо учитывать при выборе бетононасоса:

1. Давление подачи
2. Объемный выход бетона максимальная производительность бетона в час на конкретные работы заключается на заказ. Давление насоса указывается в соответствии с рабочими или проектными требованиями. Это давление используется для выбора подходящего насоса.

   Давление подачи (P) и требуемая скорость подачи бетона (Q) определяют мощность приводного устройства насоса. После этого гидравлическую мощность (H) можно рассчитать по следующему уравнению:

   Выбор вышеуказанного бетононасоса зависит от требований применения и строительного проекта.

   1. Автобетононасосы или стреловые бетононасосы идеально подходят для строительства автомагистралей и больших дорог
   2. Наиболее подходят для заливки бетона на разную высоту, где площадь впрыска ограничена.
   3. Стреловой насос может быть установлен с 2 или 3 рядами роботизированных насосов, которые работают как многоцелевой роботизированный манипулятор при нехватке рабочей силы.
   4. Используйте стационарные или линейные бетононасосы для строительства тротуаров и полов. Стационарный насос лучше всего подходит, когда вам нужно перекачать небольшое количество бетона.
   Преимущества и недостатки бетононасосов

   Бетононасос имеет следующие преимущества и недостатки:

   Преимущества бетононасоса
   • Эти насосы безопасны в использовании, чем другие методы.
   • Эти насосы способны перекачивать бетон с большей скоростью.
   • Бетононасосы могут легко перекачивать бетон.
   • Эти типы насосов снижают потребность в рабочей силе.
   • Они экономят накладные расходы, энергию и рабочую силу.
   • Обладают высокой надежностью и отличными характеристиками.
   • Это один из лучших способов завершить проект.
   • Использование этих насосов снижает трудозатраты.
   Недостатки бетононасосов
   • Бетононасосы всегда могут выйти из строя.
   • Всегда существует риск повреждения строительного имущества и травмирования рабочих.
   Технические характеристики бетононасоса

   Технические характеристики стрелы

   902 36 12 футов 8 дюймов (3,8 м) 9023 5

   Длина выносной опоры	15 футов 4 дюйма (4,7 м)
   Ширина выносных опор, задние	7 футов 3 дюйма (2,2 м)
   Ширина выносных опор, передние
   Диаметр трубопровода	5″ (125 мм)
   Давление на грунт выносной опоры с опорой (передней/задней)	38/15 фунтов на кв. дюйм           2,6/1 бар
   Давление на грунт выносной опоры без опоры (передней/задней)	279/112 psi       19,2/7,7 бар
   Тип аутригера — задний	Гидравлический домкрат
   Тип аутригера — передний	Ручное выдвижение, гидравлический домкрат
   Высота раскладывания	16 футов 4” (5 м)
   Поворот стрелы	370 градусов
   Тип стрелы/Секции	Полное сочленение, свертывание и складывание/3
   Вылет ниже уровня земли с наконечником шланга	28 футов 3 дюйма (8,6 м)
   Горизонтальный вылет	43 фута 9 дюймов (13,4 м)
   Вертикальный вылет	55 футов 2 дюйма (16,8 м)
   Технические характеристики насоса 9 0237
   Тип клапана	M Rock
   Гидравлическая схема Тип	SC
   Максимальный расход масла	3 гал/мин (11,4 л/мин)
   Диаметр цилиндра дифференциала	4,3 дюйма (110 мм)
   Материал Цилиндр Ход	79 дюймов (2006 мм)
   Максимальный размер агрегата	2,5 дюйма (63,5 мм)
   Максимальное количество ходов в минуту	19
   Максимальное давление на бетон	1095 фунтов на кв. дюйм (76 бар)
   Теор. Производительность бетона	124 куб. ярдов/ч (95 куб. м/ч)

   Часто задаваемые вопросы Раздел

   Сколько стоит аренда бетононасоса?

   Стоимость аренды бетононасосов варьируется в зависимости от района вашего проживания и типа услуги. Средняя стоимость аренды автобетононасоса  9 0007 до 5100 долларов в день . Напротив, средняя стоимость аренды автобетононасоса составляет до 110 долларов в час и 1100 долларов за первые 5 часов . Некоторые компании взимают плату за кубический метр. Стоимость аренды за кубический метр варьируется от $3 до 11$.

   Что делает бетононасос?

   Основное назначение бетононасоса – перекачка бетона с одного участка на другой на строительной площадке.

   Какие бетононасосы самые лучшие?

   Ниже представлены лучшие производители бетононасосов:

   • Schwing Stetter
   • Liebherr
   • Sany
   • Putzmeister

   Как далеко может доехать бетононасос?

   Бетононасос способен перекачивать до 300 м и более в горизонтальном направлении. Наземный линейный насос может перекачивать до 150 м и более , а стреловой насос может перекачивать до 72 м .

   Для чего используется бетононасос?

   Бетононасосы используются для перекачки жидкого бетона из одной области в другую. Чаще всего они используются для транспорта, электроэнергетики, муниципального строительства, высотных зданий и многих других промышленных применений. Они специально используются для строительства узких участков.

   Подробнее
   • Различные типы насосов
   • Различные типы центробежных насосов
   • Типы объемных насосов
   • Работа дренажного насоса

   Все, что вам нужно знать о бетононасосах

   Бетононасосы 101

   Как перекачивать бетон в труднодоступные места с помощью надежного и эффективного автобетононасоса

   Когда дело доходит до строительных проектов, это Важно подчеркнуть эффективность, чтобы вы оставались в рамках своего бюджета и графика. Специализированные машины, такие как бетононасосы, работают, чтобы помочь вам максимально использовать свое время.

   Универсальные услуги по перекачиванию бетона экономят ваше драгоценное время и силы, позволяя заливать бетон даже в самых труднодоступных местах.

   Вот все, что вам нужно знать о перекачке бетона и почему вам следует отказаться от тачки.

   Что такое бетононасос?

   Бетононасос — это экономящая время, деньги и деньги машина, которая перемещает влажный бетон в места, недоступные для бетоносмесителей. Существует два основных типа бетононасосов — стреловые насосы и линейные насосы.

   Оба этих насоса могут работать над, под, высоко, глубоко внизу и далеко от автобетоносмесителей для быстрой и точной заливки бетона.

   Как работают бетононасосы?

   Бетононасосом управляет квалифицированный оператор бетононасоса. Оператор насоса управляет работой, положением и производительностью насоса, направляя стрелу или шланг. Оператор также отвечает за доставку насоса на рабочую площадку, настройку насоса, очистку насоса после использования и выполнение любого необходимого ремонта.

   Стреловые насосы

   Стреловой насос использует дистанционно управляемую роботизированную руку (стрелу), прикрепленную к грузовику или полуприцепу, для точной подачи больших объемов бетона. Грузовик обычно остается на одном месте в течение всей заливки, так как грузовики с готовой смесью могут выгружать бетон прямо в бункер насоса.

   В бункере есть шнек для взбивания бетона и поддержания его в жидком состоянии, а также сетчатая решетка, предотвращающая засорение насоса крупными камнями и кусками.

   Стационарное центральное расположение грузовика на рабочей площадке обеспечивает более эффективный транспортный поток.

   Линейные насосы

   Линейный насос (также известный как наземный насос) представляет собой смонтированный на прицепе бетононасос или насос на грузовике, в котором используется ряд стальных или резиновых шлангов для подачи и подачи бетона в нужное место. И бетоновоз также выгрузит бетон в бункер насоса.

   В обоих типах насосов используются двухцилиндровые гидравлические насосы. Один поршень всасывает жидкий бетон из бункера в цилиндр, в то время как другой поршень выталкивает бетон в разгрузочные трубы.

   Клапан определяет, какой поршень открыт для бункера бетона, а какой открыт для разгрузочных труб, переключаясь каждый раз, когда поршни достигают конца цилиндров. Этот клапанный механизм позволяет каждому цилиндру чередовать режим подачи бетона и подачи бетона, перекачивая большие объемы бетона и экономя время.

   Однако для работы бетононасоса бетонная смесь должна быть пригодна для перекачивания. В бетоне должно быть достаточно воды, чтобы смесь могла легко проходить через насос и шланги. В противном случае существует риск засорения линий насоса.

   Назначение и типы проектов Бетононасосы используются для

   Основное назначение бетононасосов — экономия времени, денег и энергии при выполнении бетонных работ, больших или малых. Вместо того, чтобы доставлять бетон в нужное место, насос позволяет вам размещать бетон именно там, где вам это нужно, независимо от препятствий, которые мешают добраться до места с помощью грузовика.

   Из-за большого объема бетона, перекачиваемого стреловыми насосами, стреловые насосы лучше всего подходят для крупных строительных проектов, таких как крупные промышленные объекты и высотные здания.

   Небольшие линейные насосы перекачивают меньшие объемы бетона, поэтому они идеально подходят для небольших бетонных строительных проектов, таких как бассейны, тротуары, земляные плиты, малоэтажное строительство и плиты для частных домов.

   Линейные насосы также можно использовать для раствора, раствора, мокрых стяжек, торкретбетона, шлама и пенобетона. И они идеально подходят для ремонта подводного бетона, укладки бетона в сильно армированные секции, заполнения тканевых форм и создания связующих балок.

   Тем не менее, линейные насосы большего размера могут использоваться для проходки туннелей и высотного строительства, достигая сотен метров или километров от грузовика.

   Преимущества бетононасосов

   Вот некоторые из многих преимуществ использования бетононасосов для вашего следующего строительного проекта.

   Быстрая и качественная укладка бетона

   Бетононасосы могут перекачивать большие объемы бетона так же быстро, как автобетоносмеситель выгружает бетон. Многие насосы могут перекачивать от 30 до 100 кубометров бетона в час. И этот быстрый и точный метод укладки также обеспечивает качественную заливку.

   Время установки бетононасосов также очень быстрое: они прибывают на место и перекачивают бетон в течение часа.

   Более широкий радиус действия

   Шланг или стрела бетононасосов могут точно подавать бетон в труднодоступных местах, таких как высокие высотные здания, закрытые здания, заборы и крутые склоны.

   Как далеко может уехать автобетононасос? Вертикальный вылет типичного стрелового насоса составляет 41,9 метра (137 футов). А горизонтальный вылет составляет 38 метров (124,7 фута). Однако более длинные стрелы могут достигать более 200 футов.

   Снижение затрат на рабочую силу

   Укладка бетона с помощью насосов требует меньшего количества подрядчиков по бетону для распределения бетона.
