Анкерный болт
в магазин
| Стандарты | DIN | ГОСТ | ТУ |
Назначение | Анкерный болт применяется для крепления тяжелого оборудования к бетону, естественному камню, кирпичу | ||
Материалы | сталь | ||
Покрытие | без покрытия; гальваническое оцинкование | ||
Конструкция и размеры анкерных болтов (мм)
| Обозначение | a , диаметр анкера | резьба | L , длинна анкера | h , макс. толщина прикрепляемого материала | Мин. вырывающая сила, кН | Номинальный вес 1000 шт., кг |
| 8 х 45 | 8,0 | М6 | 48 | 10,0 | 12 | 20,00 |
| 8 х 60 | 8,0 | М6 | 63 | 20,0 | 12 | 24,00 |
| 8 х 80 | 8,0 | 83 | 40,0 | 12 | 30,00 | |
| 10 х 55 | 10,0 | М8 | 59 | 10,0 | 17 | 32,46 |
| 10 х 60 | 10,0 | М8 | 64 | 15,0 | 17 | 34,00 |
| 10 х 80 | 10,0 | М8 | 84 | 35,0 | 17 | 46,00 |
| 10 х 85 | 10,0 | М8 | 89 | 40,0 | 17 | 47,47 |
| 10 х 100 | 10,0 | М8 | 105 | 55,0 | 17 | 52,20 |
| 10 х 120 | 10,0 | М8 | 124 | 75,0 | 17 | 57,00 |
| 10 х 125 | 10,0 | М8 | 130 | 80,0 | 17 | 60,00 |
| 10 х 130 | 10,0 | М8 | 134 | 85,0 | 17 | 63,00 |
| 12 х 65 | 12,0 | М10 | 71 | 10,0 | 25 | 65,60 |
| 12 х 80 | 12,0 | М10 | 86 | 25,0 | 25 | 70,00 |
| 12 х 100 | 12,0 | М10 | 106 | 45,0 | 25 | 80,00 |
| 12 х 130 | 12,0 | М10 | 137 | 75,0 | 25 | 121,0 |
| 16 х 110 | 16,0 | М12 | 118 | 50,0 | 37 | 161,0 |
| 16 х 150 | 16,0 | М12 | 158 | 90,0 | 37 | 216,0 |
Металлический анкерный болт является сегодня самым распространенным и эффективным крепежным элементом.
Анкер болт изготавливается из высокопрочной легированной стали, надежен и способен выдерживать большие нагрузки. Наиболее популярный – это распорный анкер, принцип его действия основан на распоре механизма болта в теле конструкции. Крепить таким болтом можно к стенам, полу и потолку, главное условие — поверхность должна быть твердой и плотной.
Самое подходящее основание для анкер болта – это бетон, камень и кирпич.
Область применения анкерных болтов обширна. В строительстве их применяют для монтажа бетонных и металлических конструкций, инженерного оборудования; в промышленности анкерами крепят станки; в быту с помощью анкеров вешают светильники, устанавливают дверные и оконные блоки, санитарно-технические приборы, крепят стойки для бытовой техники. Анкерными болтами фиксируют рекламные конструкции и закрепляют спортивные снаряды.
Ассортимент анкерных болтов огромен, они различаются по конструкции, формам и размерам.
Наиболее часто применяются универсальные анкерные болты.

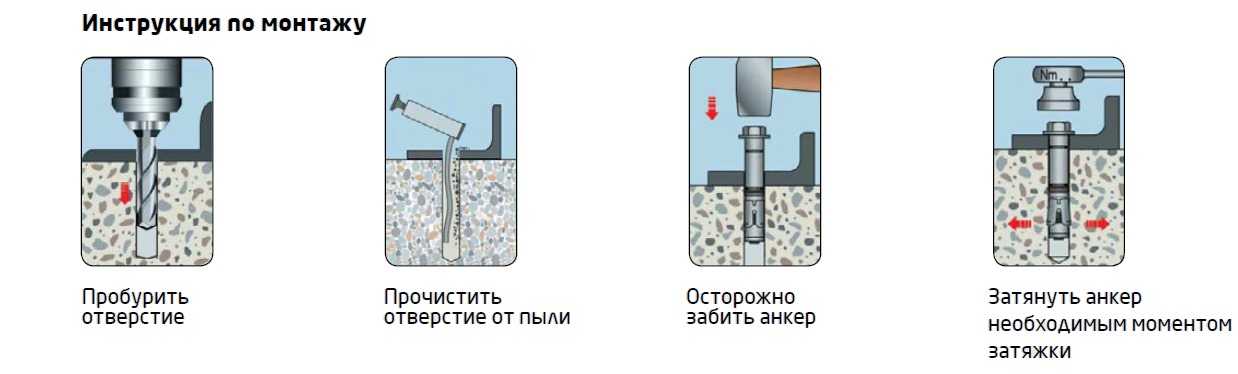

Они снабжены гайкой, которая обеспечивает распор механизма болта в конструкции. Установка их очень проста: с помощью дрели или перфоратора в поверхности делается отверстие, вставляется анкер болт, затем до упора закручивается гайка.
Для навешивания на стену тяжелых съемных предметов применяют анкерные болты с крюком.
Потолочный вариант для закрепления светильников и люстр — это анкерный болт с кольцом. С его помощью можно так же закреплять предметы «в растяжку».
Забивные анкерные болты с ударным распором не имеют никаких гаек, расклиниваются ударом молотка.
Для надежного закрепления важно учесть толщину несущей конструкции и правильно подобрать длину, диаметр и количество анкерных болтов.
Анкерные крепления считаются самыми надежными и долговечными, некоторые из них практически невозможно вырвать, разве что с куском материала, в который анкерный болт закручен. Анкерный болт – технические характеристикиАнкерные крепления уже давно известны как строителю-профессионалу, так и рядовому потребителю. В процессе установки анкер-болтов могут как по отдельности, так и в совокупности использоваться три силы: сила упора, сила трения и сила химической связи. В первом случае, чем глубже будет «сидеть» анкер в высверленном отверстии, тем лучше он будет сопротивляться нагрузкам, направленным на смятие или излом. Сила трения же усиливается распорной конструкцией анкерного болта, тогда как химическая связь между самим крепежом и материалом, окружающим его, приводит к монолитности всей конструкции, как если бы болт стал частью самой стены. Анкеры могут работать как только по одному из описанных принципов, так и комбинировать сразу несколько. В зависимости от преобладания той или иной силы, все крепежи этого рода разделяют на два типа – химические и механические. Монтаж анкерного болта – химическая реакцияМеханические анкеры для того, чтобы закрепиться, создают внутри самого материала высокое напряжение и нагрузку. Это следует учитывать, если вы хотите сделать анкерное крепление в пустотелом кирпиче или ячеистом бетоне, поскольку оно в данном случае не будет надежным. А вот химические аналоги подходят для этих материалов идеально, поскольку они не создают внутреннего давления, да и вес анкерных болтов такого типа гораздо меньше механических. Принцип действия химических крепежей достаточно прост – клеящее вещество подается в заранее подготовленное и очищенное отверстие, заполняет все пустоты между поверхностью анкера и самим материалом и обеспечивает надежную связь, равномерно распределяющую нагрузку.
Благодаря этому, соединение может быть даже крепче, чем мог бы обеспечить механический аналог. Пока клеящая масса затвердевает, химический анкер можно двигать, менять положение, корректировать глубину вхождения. Некоторые химические составы даже позволяют устанавливать крепеж при повышенной влажности или даже под водой, что сделало их незаменимыми при подводных строительных работах, например, возведении мостов. Срок эксплуатации анкеров данного типа – около полувека! По способу монтажа химические крепежи делят на ампульные и инъекционные. В обоих случаях используются для реакции одни и те же вещества – отвердитель и синтетическая смола. При инъекционном вводе оба вещества смешиваются в статическом смесителе и подаются в отверстие, в случае с ампульным оба компонента раздельно находятся в одной стеклянной ампуле, которая при установке раздавливается и освобождает отвердитель и смолу. Установка анкерных болтов – особенности работыУстановка механических анкеров довольно проста – высверлил отверстие, вставил анкер, ввинтил крепежный элемент. К счастью, крепежи этого рода изготавливаются из очень высококачественных сплавов, так что в быту вам вряд ли удастся превысить их возможности. Выступающий над поверхностью анкер подвержен также влиянию сил на изгиб, что при чрезмерных нагрузках может сказаться на его целостности. Поэтому старайтесь, чтобы над поверхностью оставалось не больше положенного, или чтобы анкер не испытывал чрезмерных нагрузок. Также учитывайте воздействие химических реакций на материал, из которого изготовлен крепеж – если анкер не рассчитан на высокий уровень влаги, но постоянно ей подвержен, произойдет коррозия металла и быстрое разрушение болта. Как крепить анкерные болты – что нужно знать?Установка как химического, так и механического анкеров не требует особых знаний и навыков. Но для повышения надежности крепежа мы рекомендуем вам ознакомиться с нашими рекомендациями. Если вы не уверены в прочности основы под анкер, лучше перестраховаться и приобрести химический крепеж. Его смело можно устанавливать как в дерево, так и в бетон. Клеевой состав воздействует на основание самым положительным образом, во многих случаях даже укрепляя его. Процесс установки начинается с высверливания отверстия нужного диаметра и нужной глубины. Обязательно очистите внутренние стенки от остатков крошева, продуйте отверстие грушей или насосом. Действуя строго по инструкции, смешайте клеевой состав и заполните им на две трети отверстие. Вращая анкер, установите его на нужную глубину в отверстие, попутно убирая лишний клей, который выдавит крепеж. Согласно инструкции, выждите положенное для застывания клея время, после чего можете использовать анкер по назначению. Механические крепежи в клее не нуждаются – они фиксируются благодаря расклиниваю втулки анкера внутри проделанного отверстия. Однако же его высверливание и очистка проводится так же тщательно, как и в случае с химическим вариантом. В отверстие вставьте клиновой анкер (если крепите деталь, то вставьте через нее) и вбейте его молотком, так, чтобы гайка уперлась в закрепляемую деталь или стенку. Соединительную гайку следует затянуть с некоторым усилием, но не чрезмерным. Результатом затяжки и будет расклинившийся анкер. Есть и другие способы расклинивания, например, с помощью специального стержня, который забивается молотком вовнутрь уже после того, как в отверстие будет вставлен болт, а клиновой анкер с внутренней резьбой устанавливается с помощью специального стержня, чем-то напоминающего кернер. После того, как анкер вставлен в отверстие, инструмент вбивается внутрь крепежа, затем удаляется, и на его место ввинчивается крепежный винт. Конечно же, готовыми крепежами пользоваться и быстро, и удобно, особенно если нужно установить большое их количество. Очистив его от крошек, продув насосом, наполовину заполните его эпоксидкой и, слегка постукивая по болту молотком, вращая его в отверстии, установите крепеж. Потеки вещества вытрите тряпкой и через некоторое время разровняйте слегка затвердевшую смолу вокруг анкера заподлицо. Уже через сутки вещество застынет окончательно, и вы сможете пользоваться крепежом. | ||||
Кстати, в переводе слово «анкер» обозначает «якорь» – пожалуй, это самое емкое и точное описание данной технологии.
Но на надежность крепежа влияет множество факторов, в частности, особенности нагрузки, которые будет испытывать анкер. Если нагрузка направлена близко к осевой линии крепежа, а не перпендикулярно, его может под воздействием нагрузки вырвать. В зависимости от материала, в котором он завинчен, крепеж может вырвать с разрушением основы или без последствий для нее. В случае правильного направления нагрузки, но с превышением возможностей сопротивления материала, из которого изготовлен болт, его может попросту срезать.
Однако ничто не мешает в единичных случаях закрепить и самодельный механизм. Для этого вам понадобится любой болт или стержень и эпоксидная смола, на крайний случай – шпаклевка с отвердителем. На месте, где вы планируете установить самодельный анкер, следует высверлить отверстие, которое по диаметру будет немного больше болта.Клей для анкерной арматуры и химический анкерный болт
Клей для анкерной арматуры и химический анкерный болт
Поскольку основные функции и принципы очень похожи, всегда трудно четко определить анкерный клей и анкерные болты.
Поскольку основные функции и принципы очень похожи, всегда трудно разобраться с анкерным клеем и анкерными болтами. Многие думают, что это концепт. На самом деле отношения между ними можно суммировать в одном предложении, то есть «общее является основным, различия частичны, и мы можем искать точки соприкосновения для различий».
Посадочные стержни могут соответствовать различным спецификациям шурупов, в то время как химический анкер может соответствовать только стандартным шурупам.
Химические анкерные болты, как правило, относительно короткие, глубина анкеровки небольшая, адаптируемость трещин основного материала плохая, несущая способность низкая, а соединение после анкеровки растягивающих и краевых сдвиговых сил композита и Элементы инженерной конструкции спасательного круга не подходят. Армирование похоже на крепление арматуры монолитного бетона, а форму повреждения легко контролировать и, как правило, можно контролировать положение.
Он подходит для анкерных соединений конструктивных и неконструктивных элементов со статической прочностью менее 8 градусов.Клей для посадочной планки должен заполнить 2/3 глубины отверстия, в то время как химические анкерные болты вставляют лекарственную трубку в отверстие, а затем выбирают винт, чтобы закрепить ее.
Принцип силы другой: посадка арматуры должна быть полной винтовой или ребристой арматурой, с использованием силы сцепления для достижения силы; анкерный болт позволяет легкому поверхностному винту, используя механическую фиксирующую силу, выполнять усилие.
Глубина анкеровки различна: глубина анкеровки анкерных болтов меньше 10d, а глубина анкеровки посаженных стержней после расчета обычно превышает 15d.
Форма повреждения различна: в общем, форма разрушения арматурного стержня представляет собой только один тип повреждения, а формы разрушения анкерного болта: разрушение анкерной стали и повреждение бетонного конуса.
Он подходит для анкерных соединений конструктивных и неконструктивных элементов со статической прочностью менее 8 градусов..png)
Почему бы не выбрать химический анкерный болт для постустановленного анкера?
Анкерные болты не подходят для натяжных элементов конструкции, только для ненесущих элементов.
Химически обработанные стержни и винты подходят для натяжных элементов конструкции и неструктурных компонентов.
Вы можете найти здесь все, что вам нужно, доверьтесь примерке этих продуктов, после этого вы обнаружите большую разницу.
Подробнее
Двухкомпонентный клей на основе модифицированной эпоксидной смолы, с высококачественным пластиковым тюбиком, двойной картридж
Подробнее >
Высокопрочный анкерный болт с виниловой смолой в качестве основного материала, состоящий из отборного кварцевого песка, отвердителей и стеклянные трубки
Подробнее >
Двухкомпонентный клей на основе модифицированной эпоксидной смолы, применяемый для анкеровки арматурных стержней и анкерных болтов в химических посадках
Подробнее >
Анкеры для пола | Plant Engineering
Джозеф Л.
Фощ, PE/CPE, старший редактор журнала Plant Engineering 1 августа 2001 г.
Существует шесть основных принципов, благодаря которым анкер развивает свою удерживающую способность в бетоне: трение, защелкивание, нарезание резьбы, адгезия, приваривание к арматуре и заделка в бетон.
Трение: Растягивающая нагрузка передается на бетон за счет трения с силой расширения, необходимой для этого действия. Усилие может быть получено забиванием распорной пробки в анкер.
В распорном анкере сила распора действует на стенку отверстия в результате смещения конуса относительно втулки. Продольная сила передается от анкера к бетону за счет трения.
В то же время сила расширения вызывает постоянную локальную деформацию бетона. Втулка входит в бетон, обеспечивая второй источник удерживающей силы.
Обозначение: Растягивающая нагрузка находится в равновесии с опорными силами, действующими на бетон, например, анкер с подрезкой.
Нарезание резьбы: Специальное сверло делает отверстие нужного размера в бетоне. Анкерный болт имеет двойную резьбу, которая врезается в бетон и обеспечивает полное сцепление. Поскольку силы расширения отсутствуют, этот анкер можно установить ближе к краю.
Адгезия: Синтетическая смола заполняет кольцевое пространство вокруг анкера и обеспечивает адгезионную связь с анкером и стенкой просверленного отверстия. Передача растягивающей нагрузки происходит через напряжения сдвига в бетон. Для клеевых анкеров, помимо приклеивания, существует местное запирание, поскольку клей проникает в поры бетона.
Сварка: Анкеры устанавливаются на место и привариваются к арматуре. Бетон заливают вокруг анкера и арматуры. Этот подход является одним из самых прочных креплений и не выступает над поверхностью пола. Несмотря на некоторую регулировку якоря, важно точное местоположение.
Заделка : Фиксированный или регулируемый крюк вставляется в свежезалитый бетон и устанавливается на место.
Этот подход представляет собой простой способ обеспечить якорь для оборудования. Грузоподъемность зависит от прочности бетона, и крепления не могут быть легко удалены.
Якоря обладают удерживающей силой благодаря сочетанию этих принципов работы.
Режимы отказа
Самый слабый аспект анкерной системы определяет вид отказа. Вид отказа зависит от типа анкера, прочности бетона, глубины заделки, нагрузки, краевого расстояния и расстояния между анкерами.
Для механических анкеров виды разрушения при растягивающей нагрузке включают разрушение стали, разрушение бетонного конуса, расщепление бетона, прорыв края или отрыв (включая любую распорную втулку) или прорыв (когда стержень анкера протягивает распорный механизм).
Для анкеров с клеевым соединением характер разрушения представляет собой разрушение сцепления вдоль границы раздела бетон/клей или вдоль линии соединения клея/анкерного стержня. Много раз неглубокий бетонный конус сопровождает разрушение связи.
Этот сбой является второстепенной, не управляющей проблемой. В неглубоких заделках клеевые анкеры могут выйти из строя при прорыве бетонного конуса.
Типы разрушения при сдвиге как для механических, так и для клеевых анкеров: разрушение стали, вырывание анкера назад (обычно при неглубокой заделке) или отрыв кромки.
Грузоподъемность
Основными факторами, которые непосредственно влияют на несущую способность анкеров, являются глубина заделки, расстояние до края, расстояние между анкерами и прочность бетона. Испытания проводятся для бетона разной прочности и заделки для составления таблиц предельной несущей способности для наиболее распространенных условий монтажа.
Промежуточные значения нагрузки для других прочностей бетона и фундаментов можно определить с помощью линейной интерполяции.
Расстояние до края
Если анкеры установлены рядом с краем, объем бетона может уменьшиться, чтобы противостоять нагрузке. Ближайшая точка рядом с краем, где нет влияния или уменьшения способности анкеровки, называется критическим краевым расстоянием .
Для расстояний, меньших критического краевого расстояния, применяются понижающие коэффициенты для получения уменьшенной пропускной способности.
Минимальное расстояние от края — это минимальное расстояние, на котором анкер может быть правильно установлен и приложен указанный крутящий момент без разрушения края бетона. В технических характеристиках анкеров приведены коэффициенты корректировки краевой нагрузки в виде таблицы, уравнения и графика.
Джозеф Л. Фощ, старший редактор, 630-320-7135, [email protected]
Журнал PLANT ENGINEERING выражает признательность Deco Mfg. Co., Hilti Corp., Powers Fasteners, Inc., Simpson Strong- Tie Co., Inc. и Unisorb за использование их материала при подготовке этой статьи.
