Принцип строительства каркасного строительства: Пошаговая технология строительства каркасного дома

Принцип строительства каркасного дома и фундамента

Одно из достоинств каркасного домостроения – большая скорость возведения домов. Весят такие дома немного, поэтому их можно строительство возможно почти на любом грунте. Бытует мнение, что каркасные дома для временного жилья, но в действительности это неправда. Если при постройке каркасного дома соблюдены все необходимые правила, то он простоит долго и будет удобен для проживания.

Строительство каркасного дома можно произвести самостоятельно – принцип монтажа простой, требуется детально изучить все элементы постройки и иметь небольшой опыт в этой сфере. Обратите внимание на основные этапы постройки такого дома и на их порядок.

Содержание статьи

• 1  Преимущества и недостатки каркасных домов
  • 1.1  Достоинства технологии
  • 1.2  Недостатки: правда или ложь
• 2  Принцип строительства фундамента
• 3  Технология строительства каркасного дома
• 4  Укладка пола в каркасном доме
• 5  Утепление стен каркасного дома своими руками
• 6  Наружная облицовка каркасного дома
• 7  Отделка дома изнутри
• 8  Строительство кровли каркасного дома
• 9  Окна и двери

 Преимущества и недостатки каркасных домов

 Достоинства технологии

• Строительство каркасного дома обойдется на 30-40% дешевле, чем возведения постройки из кирпича;
• Простой принцип устройства и монтажа всех элементов, процесс установки не требует привлечения тяжелой спецтехники, достаточно небольшой бригады 3-4 человека;
• При соблюдении технологии утепления в каркасном доме можно проживать круглый год;
• Высокая скорость строительства дома, при наличии всех необходимых элементов для каркаса, сборка занимает до 2 недель;
• Необходимые коммуникации для комфортного проживания можно проложить в стенах, что значительно экономит полезную площадь;
• Для основания достаточно мелкозаглубленных фундаментов, так как вес каркаса незначительный, по сравнению с кирпичными и монолитными зданиями.

 Недостатки: правда или ложь

Многие говорят, что каркасные дома не долговечны, но в истории много примером зданий, строительство которых происходило более 100 лет назад. Также бытует мнение, что жилище предназначено для сезонного проживания – это недостоверная информация, при правильной теплоизоляции поверхности по показателям теплопроводности ничем не уступают кирпичным зданиям.

 Принцип строительства фундамента

Основание является одним из главных элементом любого строения. Не исключение и каркасный дом.

Недорогой и несложный вариант – это ленточный мелкозаглубленный фундамент.

 Сначала делают разметку, подготовку и разравнивание. Колышки и веревка будут незаменимыми помощниками при разметке. Обустройство происходит по всему периметру и несущими опорами.

Важно помнить о том, что глубина фундамента должна соответствовать той глубине, на которую в данном регионе обычно промерзает грунт. В большинстве регионов России вполне достаточно глубины от 80 см до 1 метра.

На необходимую глубину по всей разметке необходимо выкопать траншею. Она заполняется сначала щебнем, а потом сверху песком. Далее, делается опалубка с вмонтированной в нее арматурой. Для нее подойдут как доски, так и другие материалы. А для арматуры применяются металлические пруты. Их толщина – 10-12 миллиметров.

В результате происходит равномерное распределение раствора в пространстве между арматурными прутьями. Если у вас нет в наличии вибратора, то не исключено применение и штыковой лопаты.

Долговечность и прочность каркасного дома напрямую связана с тем, насколько прочен фундамент, поэтому после строительства основанию необходимо дать хорошо высохнуть.

Когда лента фундамента станет высохшей и достаточно прочной, можно начинать строительство стен и крыши каркасного дома.

Часто для такого дома делают свайный фундамент. Используются винтовые сваи, которые также применяют для постройки каркасных домов.

 Технология строительства каркасного дома

Каркасным домам дали такое название, потому что они являются построенным на фундаменте каркасом из дерева. Его утепление и обшивка, как внутри, так и снаружи, осуществляются с помощью минеральной ваты (часто используется для теплоизоляции) и облицовочными материалами. Возвести дом такого типа самостоятельно довольно несложно.

Строительство каркасного дома начинается с укладки нижнего венца. Для него берут деревянный брус, положенный на ленту фундамента по его периметру. Чтобы была достаточная гидроизоляция, под нижний венец стелют рубероид, причем в два слоя. Для предотвращения возгорание и гниение, у нижнего венца брус пропитывается с помощью средств, которые препятствуют образованию грибка и плесени. Сверху бруса уже крепят каркасные стойки, используя соединение «шип-паз». Специалисты не советуют делать крепеж с помощью деталей из металла.

Строительство стоек каркаса происходит с использованием досок и бруса. Когда брус ставится вертикально, то это придает каркасному дому большую прочность.

Однако порой для каркаса берут только доски. В зависимости от будущей толщины стен выбирают параметры используемых досок. Расстояние между досками каркаса делают около 60 см. Такое же расстояние берется для стропил. Более прочной конструкция становится благодаря треугольникам жесткости. Их делают по углам.

После установки стоек используют брус для монтажа верхнего венца, на котором будет закреплен потолок дома. Нижний венец станет опорой для досок пола.

 Укладка пола в каркасном доме

Принцип устройства пола прост, требуется знать несколько главных деталей. Перед тем, как делать пол, вначале насыпают слой керамзита. Керамзит будет находиться между лентами фундамента.

Бетонный или деревянный пол будет в доме – решать хозяину. Если выбран бетонный пол, то слой раствора просто наливается поверх керамзита и делается стяжка из бетона. После этого такой пол можно покрыть, например, кавролином или линолеумом. Если же строитель делает пол из дерева, то доски пола настилаются на лаги на нижнем венце дома.

Минеральная вата, пенопласт или Пенофлекс придадут каркасному дому дополнительное утепление.

 Утепление стен каркасного дома своими руками

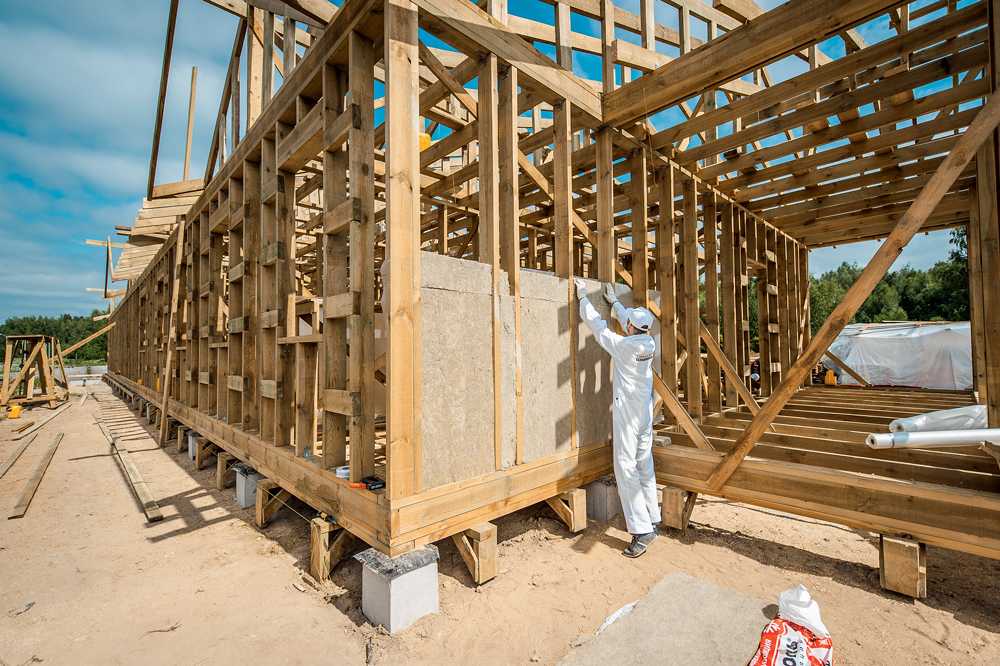

Для устройства стен в каркасном доме делают следующее. Внутри и снаружи каркаса делается облицовка, а теплоизоляция крепится внутри этой облицовки. Между внутренней отделкой и утеплителем для пароизоляции производят монтаж фольгированного полиэтилена.

Снаружи утеплитель должен быть защищен от влаги, дождя и снега с помощью хорошей гидроизоляции. Для этого используют рубероид либо другие материалы. Здесь, с наружной стороны дома, также делают пароизоляцию. Если строитель взял минеральную вату для утепления дома, то это должен быть плитный стройматериал. Утеплитель нужно подбирать со всей ответственностью, чтобы дом был теплым.

 Наружная облицовка каркасного дома

Чаще всего для отделки фасада применяется вагонка или шпунтовые доски. Материал после установки требуется обработать антисептиками, пропитка позволяет защитить древесину от воздействия влаги (дождя и снега), а также предотвратить образование плесени и грибка. Не сегодня широко используется также виниловый сайдинг и плиты OSB, стройматериалы просты в монтаже и не требуют особой обработки.

 Отделка дома изнутри

Внутренняя отделка может быть выполнена с помощью любых стройматериалов, но в большинстве случаях применяются гипсокартонные листы. Гипсокартон очень легко смонтировать, а, если образовались какие-то дефекты, то их несложно зашпаклевать. В результате получается ровная поверхность, которую можно покрасить или наклеить на нее обои. Иногда изнутри каркасный дом отделывают фанерой или ДСП.

 Строительство кровли каркасного дома

Сначала монтируется то, что называется “черным потолком”. Для него берутся деревянные отходы, которые крепят на верхний венец в качестве настила. После завершения этой части работы используется керамзит, который настилается толщиной 8-10 см, этот вид стройматериала также повышает межэтажную теплоизоляцию.

Далее делаются стропила, которые закрепляются на верхнем брусе и устанавливаются таким образом, чтобы расстояние между ними составляло 60 см. Тогда каркас будет более целостным, а крыша значительно крепче. Сверху стропил производится крепление кровельного материала. Строитель дома может подобрать его на любой бюджет.

Обычно для кровельного покрытия дома, используют профнастил. Он может быть различного размера и веса, по желанию хозяина можно подобрать нужный цвет, а покрыть им дом может даже человек без специальных профессиональных навыков.

Часто применяют также металлочерепицу. Она прекрасно смотрится, легко монтируется, за ней легко ухаживать, и она просто великолепный материал в эксплуатации.

Прекрасные эксплуатационные качества имеет и ондулин. Этот материал хорошо выглядит на крыше дома, у него высокое качество. Кроме того, он недорог и является экологически чистым материалом. Ондулин можно применять в качестве кровельного покрытия для крыш любых конструкций и форм.

 Окна и двери

Когда строительство каркаса окончено, необходимо произвести монтаж дверей и окон.

Стеклопакеты берут качественные – ведь в доме хочется жить с комфортом, а для этого очень важно тепло. Утепление входной двери тоже нужно выполнять очень тщательно, чтобы максимально снизить теплопотери через входной блок. Между будущими комнатами каркасного дома устанавливают перегородки.

Построенный дом вполне пригоден для постоянного проживания. Расположиться в нем можно с достаточным комфортом. Каркасный дом примечателен именно тем, что с маленькими вложения и в короткий срок можно обзавестись загородной недвижимостью.

Технология строительства каркасных домов, как построить каркасник

1. Особенности технологии
2. Виды домов по типу каркаса

• Каркасные дома
• Каркасно-щитовые дома
• Каркасные дома из СИП-панелей

• Преимущества канадской технологии строительства

Каркасные дома – это сооружения, которые получили широкое распространение в последние годы. Они отличаются доступной стоимостью, высокой скоростью возведения и отсутствием усадки. Поэтому заезжать в дом можно сразу после окончания строительных работ.

Особенности технологии

Эта технология строительства предполагает, что в основании дома лежит каркас. Он является жёстким «скелетом» сооружения. Каркасы возводятся из древесины камерной сушки (оптимальный вариант – строганная доска) Стены дома обшиваются при помощи отделочных материалов такие, как имитация бруса, фиброцементный сайдинг и т.п. Внутри располагается утеплитель, в качестве которого обычно используется, минеральная базальтовая вата.

Виды домов по типу каркаса

На сегодняшний день возводится несколько типов каркасных домов, различающихся по технологии строительства.

Каркасные дома

Технология возведения предполагает использование доски, характеристики которой зависят от климатических условий, площади строения, количества этажей, высоты стен и особенностей планировки. Как правило, толщина пиломатериала составляет 4-5 см, а ширина 15-20см. Каркас представляет собой соты, внутрь которых помещается утеплитель.

После возведения каркаса и устройства обрешётки производится обшивка строения. Затем выполняются работы по внутренней отделке. Такие дома возводятся максимально быстро.

Каркасно-щитовые дома

Технология строительства каркасно-щитовых домов подразумевает использование заводских щитов. Они поставляются на объект в готовом виде. Т. е. каркас совмещён со стеновыми панелями. Главное преимущество данной технологии заключается в в скорости возведения дома на объекте,

Каркасные дома из СИП-панелей

Каркасные дома из СИП-панелей – это строения, отличающиеся высоким энергосбережением. Поэтому они распространены в регионах, отличающихся суровым климатом. СИП-панели – это цельная конструкция, состоящая из трёх слоёв. В центре расположен слой утеплителя из пенополистирола.

Для возведения домов используются панели заводского производства. Каркас дома собирается на участке в ходе строительных работ по принципу конструктора. Благодаря этому дома из SIP-панелей возводятся в кратчайшие сроки. Ведь в таких сооружениях присутствуют два силовых элемента – панели и каркас.

Строительство каркасного дома по канадской технологии

Канадская технология каркасного домостроения предполагает сборку непосредственно на участке строительства. Работы осуществляются поэтапно и включают:

• устройство фундамента;
• сборку каркаса;
• обшивку стен отделочными материалами;
• монтаж кровли, оконных и дверных проёмов;
• прокладку инженерных систем;
• утепление при помощи минеральной ваты;
• заключительную отделку.

Канадские каркасные коттеджи прекрасно подходят к условиям российского климата. Поэтому большинство компаний используют именно эту технологию. Она обладает множеством плюсов.

Преимущества канадской технологии строительства

1. Высокие энергосберегающие свойства. Современные утеплители, располагающиеся внутри перекрытий и стен, отличаются великолепными теплоизоляционными качествами. Это даёт возможность существенно сократить расходы на отопление коттеджа. Канада славится суровыми зимами, где отрицательная температура держится в течение длительного времени. Не удивительно, что эта технология была создана именно там. В канадских домах максимально тепло и комфортно даже при низких температурах.
2. Широкое многообразие дизайнерских решений. Канадская технология позволяет экспериментировать при выборе материалов для внутренней и внешней отделки. В результате коттедж может обладать действительно уникальным архитектурным обликом. Во время отделки часто используют имитацию бруса, деревянную вагонку, сайдинг и т. д. Вы будете ограничены только собственной фантазией и, конечно, финансовыми возможностями.
3. Экономичность. Канадские каркасники весьма неприхотливы. При ограниченном количестве средств можно использовать недорогие отделочные материалы, что позволит существенно сэкономить.
4. Надёжность.
   Канадская технология строительства существует в течение длительного времени. Опыт показал, что они прекрасно справляются с ураганными ветрами, землетрясениями и лютыми морозами.
5. Небольшой вес. Стены и перекрытия в основном состоят из утеплителя, обладающего небольшим весом. Это даёт возможность уменьшить нагрузку на фундамент и, как следствие, сократить затраты на его устройство.
6. Высокий уровень звукоизоляции. Канадские дома не нуждаются в дополнительной изоляции от шума. Пребывание в них будет действительно комфортным.

Разновидности кровли каркасных домов

Технологии каркасного домостроения позволяют подбирать вариант кровли в зависимости от планировки и пожеланий клиента. На сегодняшний день чаще всего используются:

• плоские крыши. Применяются при возведении хозяйственных построек, гаражей, бань и пр. Плоские крыши довольно редко используются при строительстве жилых домов. Их преимущество заключаются в экономичности и простоте монтажа. Однако плоским крышам необходим тщательный уход во время обильных осадков. На них скапливается снег, вода, листья;
• односкатные крыши. Один из наиболее распространённых вариантов, встречающихся в дачном домостроении. Крыша имеет уклон, превышающий 10 градусов. За счёт этого с неё без проблем стекает вода и сползает снег. Также существует возможность обустроить небольшое хозяйственное помещение под крышей;
• скатные крыши. Возможно устройство как двускатной полувальмовой, так и четырёхскатной вальмовой крыши. Этот вариант неприхотлив в уходе, поскольку снег самостоятельность сползает вниз. Помимо этого, мансарду можно оборудовать окнами. Это позволит создать дополнительное помещение, которое расширит полезную площадь дома;
• многощипцовые крыши. Этот вариант подойдёт тем, кто предпочитает нестандартные планировки. Такие крыши предполагают наличие нескольких скатов и ендов. Они также позволяют расширить полезную площадь дома за счёт дополнительного помещения, в котором можно сделать кладовку, мастерскую и пр. ;
• конические крыши. Такие конструкции встречаются достаточно редко. Крыши конического типа устраиваются в домах округлой формы. Их главное преимущество заключается в простоте ухода. С конических крыш легко отводится влага и снег.

Основные преимущества каркасных домов.

Сегодня не существует ни одной технологии строительства, которая бы не имела минусов. Но если посмотреть на соотношение качества и цены, каркасные дома окажутся вне конкуренции. Они обладают внушительным количеством преимуществ по сравнению с другими технологиями.

• Доступная стоимость возведения. Строительство каркасного дома обойдётся дешевле, чем каменного дома. На сегодняшний день это наиболее доступная технология, позволяющая создавать прочные, комфортные и долговечные строения.
• Максимальная скорость возведения. Даже небольшая бригада способна построить каркасный дом всего за 2-3 месяца. И это с учётом устройства фундамента и отделочных работ.
• Высокая энергоэффективность. Стены каркасных домов обладают низкой теплопроводностью. Это даёт возможность сократить расходы на отопление в зимнее время года. Каркасные дома гарантируют высокий уровень комфорта во все сезоны.
• Возможность расположить инженерные коммуникации в стенах. Электрические провода, вентиляционные каналы, трубы отопления и водопровода без проблем прокладываются внутри стен, не требуя дополнительных затрат. Это позволяет сохранить эстетику в помещениях.
• Отсутствие усадки. Отделка проводится сразу после завершения строительства. Нет необходимости ждать даже несколько месяцев. Это позволяет заехать в дом сразу после завершения всех работ.
• Строительство в любые сезоны. Возведение дома можно начинать в любое время года. Нет необходимости подстраиваться под погоду.
• Лёгкость. Каркасные дома отличаются небольшим весом. Это позволяет экономить на фундаменте при строительстве небольших загородных коттеджей. При этом каркасники обладают высокой сейсмостойкостью. Поэтому они распространены в различных регионах Японии.

Каркасные дома отличаются безопасностью, прочностью и экологической чистотой. Внутри помещений формируются комфортный микроклимат, который понравится всем обитателям дома.

каркасных конструкций | Концепция | Принципы | Используемые материалы | Высотные здания

Новые технологии для вертикальный транспорт и высокий социально-экономический уровень роста городов уступили место высотным зданиям. Кроме того, широкомасштабная индустриализация и исчерпывающая стоимость земли привела к расширению программы строительства.

Каркасные конструкции состоит из серии кадров с горизонтальными и вертикальными компонентами. Эти концепции каркасной конструкции эффективно используются при строительстве многоэтажные дома.

Хотя древесина, сталь и ПКТ можно использовать для каркасных конструкций, ПКР играет первостепенную роль в космосе каркасная технология. Идея пространственной рамы изначально была разработана для самолета. вешалки в 1940-х годах.

Кроме строительства каркасные конструкции с использованием традиционных методов строительства, техники Предварительное изготовление также использовалось для экономии средств и времени.

Эти высокие здания и быстровозводимые здания, которые обсуждаются в следующих разделах с внедрение каркасных конструкций.

КОНЦЕПЦИЯ РАМКИ КОНСТРУКЦИИ

Принципы каркасных конструкций

Каркасные конструкции структуры, которые образуются путем соединения ряда горизонтальных и вертикальных структурные элементы в подходящих положениях. Каркасные конструкции в первую очередь состоят из приз колонн и балок. Колонны соединены балками у пола и крыши уровни. Этажи разделены на комнаты и переходы необходимых размеров стены.

Стены могут быть несущие стены или перегородки. Материалы, используемые для обрамления конструкции, в общем, могут быть деревянными, стальными или ЖБИ. Легкие каркасные конструкции из дерева, стали или железобетона, тогда как многоэтажные каркасные конструкции изготовлен из мягкой стали.

Полная партия полов, крыши и перегородки опираются на балки, передающие эти нагрузки к колоннам. Эти колонны в конечном итоге несут весь вес конструкции. к фундаменту.

Материалы, используемые для каркасных конструкций

Как обсуждалось ранее, материалы, используемые для каркасных конструкций конструкции, а именно, дерево, металл и RCC, обсуждаются ниже.

1. Древесина

Использование древесины для каркасных конструкции предлагают несколько преимуществ, таких как красота, универсальность, долговечность, низкая стоимость, высокое соотношение прочности к весу, отличная электроизоляция и высокое способность поглощать удары. Различные виды отделки могут быть предоставлены для выполнять декоративные и защитные функции.

В деревянных рамах стены обычно строятся из тонких шипов, расположенных на расстоянии около 40 см от центра к центр. Аналогичным образом стыки и стропила опираются на стены. также на расстоянии 40 см друг от друга. Деревянные стойки обычно размещают в стенах и перегородки, удерживающие широкие грани перпендикулярно поверхности стены или раздел. Для крепления к стойкам, балкам и стропилам, облицовке и настилу для нужные размеры есть. Деревянные несущие конструкции стен, как правило, либо к раме воздушного шара, либо к раме платформы.

2. Сталь

Обычно стальной каркас поддерживает все нагрузки. В этом типе все колонны, балки и прогоны в раме конструкция из стального профиля. Для этих конструкций требуется соответствующее крепление. чтобы противостоять силам ветра и землетрясений.

Для этих конструкций, для перегородок и наружных стен используются огнеупорные и другие легкие материалы если это здание. Стальные каркасные конструкции способны выдерживать большие нагрузки. нагрузка в заданном пространстве. В конструкциях со стальным каркасом, круговая или криволинейная работа необходимо избегать.

3. ЖБК

Армированный цементобетон (ЖБК) является лучшим материалом для каркасных конструкций, при условии, что они правильно спроектированы и построены. Как обсуждалось ранее, колонны и балки соединены между собой так, что образуют сетку из балок и ферм. Чтобы нести различные уровни пола, плиты строятся монолитно. фундаменты могут быть как изолированными, так и комбинированными, а также могут быть плитными или мат в зависимости от грунта и нагрузки на фундамент.

Преимущества каркасных конструкций

Преимущества каркасных конструкций:

1. Если каркасная конструкция состоит из нескольких этажей , например, в здании можно заниматься разными видами деятельности одновременно. Например, отделка нижних этажей может производиться одновременно с можно приступить к строительству каркаса верхних этажей.

2. На основании по требованию панельные стены могут быть изменены на разное положение. Это дает большую свободу в планировании.

3. В здание , это помогает разделить компоненты на два отдельных категории, а именно, несущие и не несущие. Это позволяет строить ненесущие элементы с использованием недорогих материалов.

4. Каркасная конструкция требует тонких панелей, что, в свою очередь, приводит к площадь пола больше. Однако внешние стены не соответствуют типу, который должны обеспечивать тепло- и звукоизоляцию и быть устойчивыми к погодным условиям.

5. В рамке конструкции обладают высокой устойчивостью к вибрациям и идеально подходят для сейсмостойких зоны.

6. Очень подходит для насыпного или мягкого грунта по сравнению с обычные каменные конструкции. Высокие здания, как правило, каркасные. структуры, которые обсуждаются в следующем разделе.

ВЫСОТНЫЕ ЗДАНИЯ

Крупномасштабная индустриализация привела к значительному расширению строительных программ. Запредельная стоимость земли в городских районах и потребность в удовлетворении потребностей большого населения в городские районы уступили место строительству высотных зданий, называемых многоэтажными зданиями. Таким образом, мы достигли стадии, когда многоэтажные строительство необходимо и неизбежно в городских районах. Здания с более более пяти этажей называются многоэтажными домами. Большинство из высоких здания в городах имеют от пяти до двенадцати этажей. Но в таких мегаполисах, как Калькутта, В Дели, Мумбаи и Ченнаи начали возводиться 20-25-этажные дома.

Детали многоэтажного здания из железобетона

Преимущества высотных зданий

Ниже перечислены преимущества высотных зданий:

1. Экономия за счет использования меньшего количества земли под строительство.

2. Оставляет большую часть открытого пространства для создание естественной среды.

3. Обеспечивает лучшее дневное освещение и больший поток воздуха.

4. Отсутствие уличного шума.

5. Открывается приятный панорамный вид на город.

6. Предоставляет такие удобства, как общая парковка, зона отдыха. центры, парк, бассейн и т. д.

Недостатки высотных зданий

Ниже перечислены недостатки высотных зданий:

1. Высокая плотность населения на небольшой территории.

2. Трудно предотвратить заторы.

3. Чрезмерная и несбалансированная нагрузка на коммунальное хозяйство таких как водоснабжение, канализация, электричество и т. д.

4. Трудно предотвратить несчастные случаи из-за пожара, землетрясения, бедствия и т. д.

5. Ставит ряд социальных и человеческих проблем.

Строительство высотных зданий

Важные аспекты, которые

1. Каркасы ЖБИ представляют собой монолитную конструкцию из колонн, балки и плиты. Из-за монолитной конструкции прогиб и изгиб моменты уменьшаются, что приводит к экономичной конструкции. Дальнейшее адекватное безопасность обеспечена.

2. Каркас ЖБС в основном состоит из балок, колонн и плиты (в качестве пола или крыши). В случае больших пролетов для лучшего распределения нагрузки, могут быть введены второстепенные балки, перекрывающие главные балки.

3. Типовой каркас многоэтажного дома из железобетона показан ниже рисунок. На ней показана монолитная конструкция из колонн, балок, плиты и балки.

4. Порядок бетонирования такой же, как и для других структуры. Однако необходимо соблюдать последовательную процедуру. Здесь опалубки для отливки различных элементов сначала устанавливаются или возводятся в должность. Затем укладывается необходимая арматура и бетонируется. Опалубка удаляют после того, как бетон наберет достаточную прочность.

5. Снимается и опалубливается следующий формируемый элемент. закреплено и выполнено бетонирование. Общая последовательность – построение столбиков затем балки, поперечные балки и плиты вместе.

6. Поскольку всю конструкцию невозможно выполнить за один раз натяжение, строительные швы должны быть предусмотрены через определенные промежутки. Дальше, в каркасной конструкции стыки должны находиться в точке минимального сдвига.

7. Высота колонн забетонирована так, чтобы обеспечить надлежащий нахлест со сторонами балок и колонн на верхних этажах.

СБОРНЫЕ ЗДАНИЯ

Общее обсуждение в статье представлены различные строительные блоки, которые могут быть изготовлены заранее. Быстровозводимые здания строятся на основе шарнирно-сочлененной конструкции. концепция. Шарнирная конструкция означает разделение конструкции на две или больше элементов и соединить все структурные элементы так, чтобы они функционировали как монолитная конструкция. Элементы предварительно изготавливаются, собираются и возведен. Этот метод применяется и к каркасным конструкциям.

Проектирование и производство

При проектировании быстровозводимые здания, изготовление и эффективные методы монтажа следует принимать во внимание. То есть проектирование конструктивных частей, использование конструкционных частей и их соединений должно быть установлено с минимальное использование материалов и рабочей силы для изготовления и монтажа.

Полностью готовый конструкции, принято использовать более крупные элементы, одновременно уменьшение относительной массы. Это достигается за счет использования более эффективной конструкции, облегченного бетон, синтетическая теплоизоляция и другие эффективные материалы.

В настоящее время сборные бетонные заводы не только производят структурные компоненты, но и собирают зданий из сборных блоков и выполнить весь комплекс строительства Работа. По мере того, как сборные элементы становятся больше и выше, сборное производство делает возможно более быстрое строительство.

Монтаж должен включать минимальные затраты труда, времени и других средств. Эффективность в эрекции зависит от эффективной предварительной сборки конструкций относительно, равных весов секционного узла, высокой степенью заводской готовности и точностью изготовления, простотой стыковки и обеспечения крепежных приспособлений.

Доставка и хранение сборных конструкций

Строительные элементы доставляется в монтажные зоны наиболее эффективными механизированными способами и с учетом дальности перевозки, наличия подъездных путей и условий внутриплощадочные дороги. В зависимости от характера применения структурных единиц, их транспортируют от места производства до строительных площадок и разгружается на участке предварительной сборки. Участок предварительной сборки представляет собой складское помещение или зона, идентифицированная в монтажной зоне.

Сборные конструкции агрегаты в основном перевозятся грузовыми автомобилями с двухосными прицепами, тягачами грузовики с полуприцепами и панельные транспортеры. Доставлено единиц в строительная площадка должна соответствовать монтажным ведомостям, в которых указано наименование, тип и количество сборных элементов, предназначенных для размещения в заданной зоне здания.

Предварительная сборка сборных железобетонных конструкций

Трудно буксировать крупногабаритных зданий из-за их громоздкости и большой массы. Таким образом, эти конструктивные элементы должны быть выполнены транспортабельными компонентами, которые можно собираются монтажными единицами на строительной площадке.

Армированный цементобетон конструктивные узлы изготавливаются на участках в радиусе автомобильной перевозки. Как правило, они транспортируются в сборе на специальном транспорте. транспортные средства. Иногда на строительство доставляют громоздкие железобетонные конструкции. сайты как подкомпоненты. Затем из них собираются тяжелые колонны, балки, арки, ракушки и другие крупные конструкции.

Фермы железобетонные предварительно собираются в горизонтальном положении на специальных стеллажах с применением кондукторы, фиксирующие элементы в точных положениях или в проектном положении на специальных подставках. Сборка ферм из двух полуферм по проекту позиционирование осуществляется на специальных универсальных стендах.

Предварительная сборка также может быть выполняется в зоне возведения на уровне земли с использованием передвижных подставок или по линии монтажных работ. Конструктивные элементы могут быть отлиты для сборки каркасные конструкции для формирования многоэтажного дома. Монтаж структурных единиц для формирования многоэтажных быстровозводимых зданий обсуждается в следующем раздел.

МОНТАЖ СБОРНЫХ

МНОГОЭТАЖНЫХ КАРКАСНЫЕ ЗДАНИЯ

Многоэтажные дома могут иметь стандартную конструкцию с пространством для столбцов на основе некоторых модульных сетка (скажем, 6 м × 9 м или 6 м × 6 м). Исходя из габаритов, многоэтажные дома возводятся с помощью башенных или деррик-кранов, размещаемых с одной или обеих сторон рама (ниже рисунка).

При установке двух кранов при эксплуатации они должны располагаться таким образом, чтобы не было мертвых зон (т. кранами не закрыт). Кроме того, еще одно требование заключается в том, чтобы стрелы или грузы, которые они поднимают, не должны мешать друг другу. Это достигается за счет расположение кранов таким образом, чтобы расстояние между ними превышало два радиуса досягаемости друг от друга, чтобы обеспечить пространство, достаточное для их безопасной работы. Иногда краны работают последовательно, один отстает от другого.

Схема установочного крана для возведения высотного здание

При размещении кранов вне здания возведение должно осуществляться один этаж за другим. В соответствии с этой процедурой возведение этажа начинается только после того, как будут завершены все конструкции предыдущего этажа. Дальше, монтажные раскосы размещаются таким образом, чтобы обеспечить продольную устойчивость конструкции. строительство. При размещении кранов в поперечном сечении здания вертикальный разрыв между соседними ячейками (блоками) каркаса не должен превышать один уровень.

Колонны на первом этаже размещаются на оголовках фундаментных колонн или в фундаментных карманах. Колонны последующего этажа монтируются с помощью групповых кондукторов, предназначенных для возведение четырех или шести колонн (ниже рисунка). Групповое приспособление состоит из металлическая конструкция коробчатого типа с хомутами для крепления колонн и деревянной выработкой площадка для монтажников. Кроме того, кондуктор несет по три ошейника для каждого столбец. Нижний хомут крепится к кондукторным выступающим колпачкам колонны нижнего этажа. Кондуктор выравнивается по центральным линиям с помощью специальной рамы. Далее крепится к монтажным частям промежуточных полы раскосов с помощью винтовых домкратов и кондуктора выравниваются.

После того, как приспособление было размещены и закреплены на крышках колонн всех нижележащих этажей, все четыре новые колонны устанавливаются, закрепляются и крепятся соседними винтами.

Одноярусное приспособление для выравнивания четырех колонн

С помощью теодолита проверяется вертикальность столбов. Допустимое отклонение продольных осей колонн составляет ±10 мм для колонн менее 4,5 м и ±15 мм для колонны высотой 4,5–15 м. После того, как колонны выровнены и закреплены на приспособлениях, их соединения затем заливаются бетоном (рисунок выше).

Ригели грунтовые пол помещаются тогда. После того, как перекладина будет установлена ​​правильно, ее литые фитинги затем привариваются к кронштейнам колонн. После обеспечения ригель по ширине здания, выступы арматуры сварной. Литая арматура ригелей и кронштейнов колонн постоянно сварной. Затем стыки заливаются бетоном.

Если вы найдете

Эта информация полезна, поделитесь ею.

Спасибо!  За чтение статьи.

Принцип конструкции пространственной рамы

SAFS обработка пространственной рамы и сборка реализации конструкции пространственной рамы со скиповым полом и открытой перегородкой – это новый тип системы пространственной конструкции, разработанный на основе системы пространственной рамной конструкции с открытой перегородкой. Конструктивная система представляет собой пространственную раму или пространственную ферму, вертикальную опору из открытого слоя пространственного каркаса, и композиция устроена попеременно. Когда пролет пространственной рамы большой, высота пространственной рамы соответственно увеличивается. Следовательно, для большепролетной конструкции пространство арочного каркасного слоя может быть использовано как отдельный строительный слой. Этот открытый каркас пространства представляет собой как структурный слой, так и строительный слой. В то же время слой пространственного каркаса имеет большую пропускную способность, что делает новую конструктивную систему архитектурной функцией больших и малых пространств, пересекающих друг друга, что преодолевает предыдущее большое пространство, стоящее внизу здания, или некоторые ограничения по строительству на верхнем этаже, особенно подходят для большепролетных высотных зданий.

шаровая пространственная рама с болтовым креплением

Состав пространственной рамы, статические характеристики и сейсмические характеристики структурной системы были систематически изучены для этого нового типа системы пространственной конструкции пространственной рамы. Состав различных конструкций пространственного каркаса приводит к тому, что конструкция имеет разные характеристики напряжения. Основываясь на общей конструкции пространственной рамы с открытой стенкой со скиповым полом, в этой статье анализируется и изучается добавление диагональных перегородок вокруг пространственной рамы и неравное расстояние между пространственной рамой. Проведен дальнейший анализ распределения внутренних сил и деформации различных типов полых пространственных каркасных конструкций, таких как пространственные фермы, под действием вертикальной нагрузки и горизонтальной нагрузки. При этом изменения внутренней силы и деформации конструкции при участии в работе перекрытия и приложении предварительного напряжения. Заключение анализа и расчета дает теоретическую справку для выбора и проектирования конструкции в инженерном проектировании.

После детального изучения силовых характеристик конструкции при вертикальной нагрузке на основе метода гибкости системы поперечных балок с учетом деформации сдвига и метода послойного многослойного каркаса при вертикальной нагрузке предлагается скачок. Упрощенный метод анализа многоэтажной структуры открытого пространства значительно улучшил упрощенный метод, предложенный некоторыми учеными в прошлом. Этот метод имеет высокую точность расчета и особенно подходит для предварительного проектирования пространственного каркаса.
