Принцип действия анкерного болта: Принцип действия анкерного болта | Зачем нужен анкерный болт

Анкерный болт – установка химического и механического анкеров

			Анкерные крепления считаются самыми надежными и долговечными, некоторые из них практически невозможно вырвать, разве что с куском материала, в который анкерный болт закручен. Кстати, в переводе слово «анкер» обозначает «якорь» – пожалуй, это самое емкое и точное описание данной технологии. Анкерный болт – технические характеристики Анкерные крепления уже давно известны как строителю-профессионалу, так и рядовому потребителю. В процессе установки анкер-болтов могут как по отдельности, так и в совокупности использоваться три силы: сила упора, сила трения и сила химической связи. В первом случае, чем глубже будет «сидеть» анкер в высверленном отверстии, тем лучше он будет сопротивляться нагрузкам, направленным на смятие или излом. Сила трения же усиливается распорной конструкцией анкерного болта, тогда как химическая связь между самим крепежом и материалом, окружающим его, приводит к монолитности всей конструкции, как если бы болт стал частью самой стены. Анкеры могут работать как только по одному из описанных принципов, так и комбинировать сразу несколько. В зависимости от преобладания той или иной силы, все крепежи этого рода разделяют на два типа – химические и механические. Если описать оба типа в нескольких словах, то химические анкеры лучше всего подходят для пустотелых материалов, тогда как механические отлично закрепятся в твердом бетоне или монолитном кирпиче. Монтаж анкерного болта – химическая реакция Механические анкеры для того, чтобы закрепиться, создают внутри самого материала высокое напряжение и нагрузку. Это следует учитывать, если вы хотите сделать анкерное крепление в пустотелом кирпиче или ячеистом бетоне, поскольку оно в данном случае не будет надежным. А вот химические аналоги подходят для этих материалов идеально, поскольку они не создают внутреннего давления, да и вес анкерных болтов такого типа гораздо меньше механических. Принцип действия химических крепежей достаточно прост – клеящее вещество подается в заранее подготовленное и очищенное отверстие, заполняет все пустоты между поверхностью анкера и самим материалом и обеспечивает надежную связь, равномерно распределяющую нагрузку. За счет этого крепеж можно устанавливать близко к краю материала, не опасаясь того, что он растрескается, ведь фактически крепеж и материал становятся одним целым. Благодаря этому, соединение может быть даже крепче, чем мог бы обеспечить механический аналог. Пока клеящая масса затвердевает, химический анкер можно двигать, менять положение, корректировать глубину вхождения. Некоторые химические составы даже позволяют устанавливать крепеж при повышенной влажности или даже под водой, что сделало их незаменимыми при подводных строительных работах, например, возведении мостов. Срок эксплуатации анкеров данного типа – около полувека! По способу монтажа химические крепежи делят на ампульные и инъекционные. В обоих случаях используются для реакции одни и те же вещества – отвердитель и синтетическая смола. При инъекционном вводе оба вещества смешиваются в статическом смесителе и подаются в отверстие, в случае с ампульным оба компонента раздельно находятся в одной стеклянной ампуле, которая при установке раздавливается и освобождает отвердитель и смолу. Установка анкерных болтов – особенности работы Установка механических анкеров довольно проста – высверлил отверстие, вставил анкер, ввинтил крепежный элемент. Но на надежность крепежа влияет множество факторов, в частности, особенности нагрузки, которые будет испытывать анкер. Если нагрузка направлена близко к осевой линии крепежа, а не перпендикулярно, его может под воздействием нагрузки вырвать. В зависимости от материала, в котором он завинчен, крепеж может вырвать с разрушением основы или без последствий для нее. В случае правильного направления нагрузки, но с превышением возможностей сопротивления материала, из которого изготовлен болт, его может попросту срезать. К счастью, крепежи этого рода изготавливаются из очень высококачественных сплавов, так что в быту вам вряд ли удастся превысить их возможности. Выступающий над поверхностью анкер подвержен также влиянию сил на изгиб, что при чрезмерных нагрузках может сказаться на его целостности. Поэтому старайтесь, чтобы над поверхностью оставалось не больше положенного, или чтобы анкер не испытывал чрезмерных нагрузок. Также учитывайте воздействие химических реакций на материал, из которого изготовлен крепеж – если анкер не рассчитан на высокий уровень влаги, но постоянно ей подвержен, произойдет коррозия металла и быстрое разрушение болта. Как крепить анкерные болты – что нужно знать? Установка как химического, так и механического анкеров не требует особых знаний и навыков. Но для повышения надежности крепежа мы рекомендуем вам ознакомиться с нашими рекомендациями. Если вы не уверены в прочности основы под анкер, лучше перестраховаться и приобрести химический крепеж. Его смело можно устанавливать как в дерево, так и в бетон. Клеевой состав воздействует на основание самым положительным образом, во многих случаях даже укрепляя его. Процесс установки начинается с высверливания отверстия нужного диаметра и нужной глубины. Обязательно очистите внутренние стенки от остатков крошева, продуйте отверстие грушей или насосом. Действуя строго по инструкции, смешайте клеевой состав и заполните им на две трети отверстие. Вращая анкер, установите его на нужную глубину в отверстие, попутно убирая лишний клей, который выдавит крепеж. Согласно инструкции, выждите положенное для застывания клея время, после чего можете использовать анкер по назначению. Механические крепежи в клее не нуждаются – они фиксируются благодаря расклиниваю втулки анкера внутри проделанного отверстия. Однако же его высверливание и очистка проводится так же тщательно, как и  в случае с химическим вариантом. В отверстие вставьте клиновой анкер (если крепите деталь, то вставьте через нее) и вбейте его молотком, так, чтобы гайка уперлась в закрепляемую деталь или стенку. Соединительную гайку следует затянуть с некоторым усилием, но не чрезмерным. Результатом затяжки и будет расклинившийся анкер. Есть и другие способы расклинивания, например, с помощью специального стержня, который забивается молотком вовнутрь уже после того, как в отверстие будет вставлен болт, а клиновой анкер с внутренней резьбой устанавливается с помощью специального стержня, чем-то напоминающего кернер. После того, как анкер вставлен в отверстие, инструмент вбивается внутрь крепежа, затем удаляется, и на его место ввинчивается крепежный винт. Конечно же, готовыми крепежами пользоваться и быстро, и удобно, особенно если нужно установить большое их количество. Однако ничто не мешает в единичных случаях закрепить и самодельный механизм. Для этого вам понадобится любой болт или стержень и эпоксидная смола, на крайний случай – шпаклевка с отвердителем. На месте, где вы планируете установить самодельный анкер, следует высверлить отверстие, которое по диаметру будет немного больше болта. Очистив его от крошек, продув насосом, наполовину заполните его эпоксидкой и, слегка постукивая по болту молотком, вращая его в отверстии, установите крепеж. Потеки вещества вытрите тряпкой и через некоторое время разровняйте слегка затвердевшую смолу вокруг анкера заподлицо. Уже через сутки вещество застынет окончательно, и вы сможете пользоваться крепежом.

АНКЕРНЫЙ БОЛТ

Размер / артикул АНКЕРНЫЙ БОЛТ 8*45АНКЕРНЫЙ БОЛТ 8*60АНКЕРНЫЙ БОЛТ 8*80АНКЕРНЫЙ БОЛТ 8*90АНКЕРНЫЙ БОЛТ 10*60АНКЕРНЫЙ БОЛТ 10*80АНКЕРНЫЙ БОЛТ 10*100АНКЕРНЫЙ БОЛТ 10*120АНКЕРНЫЙ БОЛТ 10*130АНКЕРНЫЙ БОЛТ 10*140АНКЕРНЫЙ БОЛТ 12*65АНКЕРНЫЙ БОЛТ 12*80АНКЕРНЫЙ БОЛТ 12*100АНКЕРНЫЙ БОЛТ 12*120АНКЕРНЫЙ БОЛТ 12*130АНКЕРНЫЙ БОЛТ 12*200АНКЕРНЫЙ БОЛТ 16*110АНКЕРНЫЙ БОЛТ 16*150АНКЕРНЫЙ БОЛТ 20*100АНКЕРНЫЙ БОЛТ 20*110АНКЕРНЫЙ БОЛТ 20*140АНКЕРНЫЙ БОЛТ 20*160

Назначение анкера

Применяется для крепления тяжелых конструкций, либо если к точке крепления предъявляются повышенные эстетические требования. Крепление анкерами с шестигранной головкой используется в случае работ электрическим гайковертом, так как, в отличии от анкерного болта с гайкой, у анкера болтом не происходит смещения внутренней шпильки за пределы конструкции.

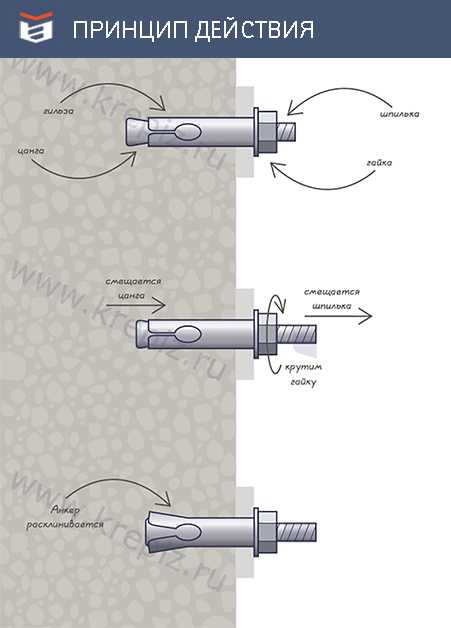

Особенности конструкции и принцип работы

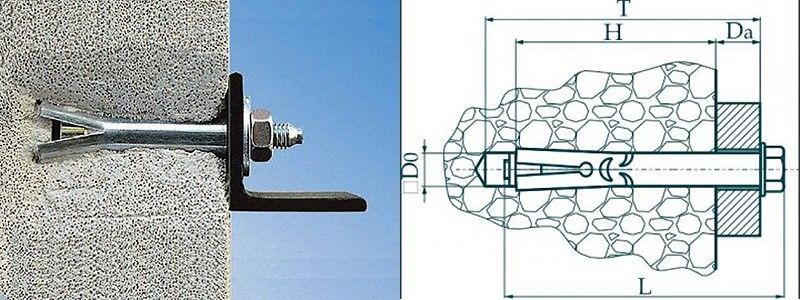

Анкер состоит из шестигранного болта, распорной цанги, перемещаемой резьбовой частью болта внешней оболочки (гильзы). При вращении болта, распорная цанга перемещается вдоль продольной оси анкера вверх и расклинивает внешнюю оболочку. Анкерный болт изготовлен из оцинкованной (желтопассивированой) стали.

Монтаж анкерного болта

Предназначен для использования в бетоне, камне, полнотелом кирпиче. Допустимо также использование его в пустотелом кирпиче или пустотных блоках при монтаже легких конструкций. Недопустимо применение анкерного болта в известняке, пенобетоне и гипсолите.

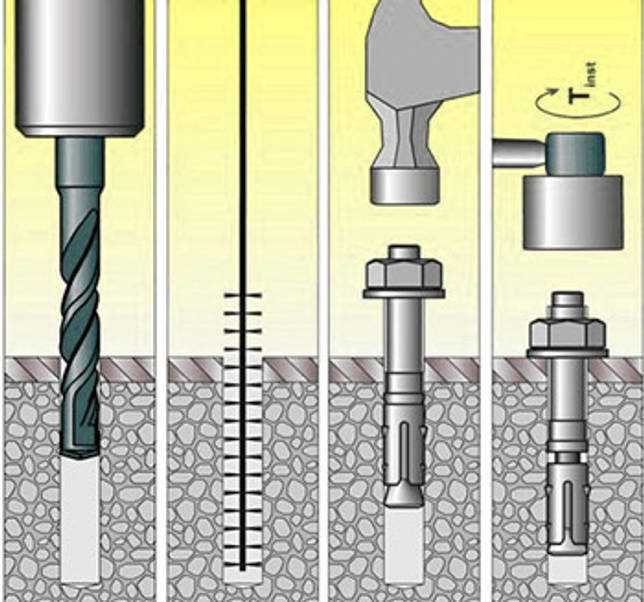

При монтаже анкерного болта необходимо придерживаться следующей последовательности действий:

1. Высверлить отверстии в соответствии с таблицей технических характеристик
2. Освободить просверленное отверстие от пыли
3. Вставить анкер, навесить на него деталь, загнать до упора молотком
4. Затянуть головку болта на 3-5 оборотов

Допустимые нагрузки и вес

Допустимой считается нагрузка на анкер не превышающая 25% от указанной в таблице (при плотности бетона 200-250 кгс/кв. см). При использовании более прочного бетона, нагрузка анкера на вырывание возрастает пропорционально. Если используется бетон с трещинами, следует уменьшать указанные в таблице величины примерно на 40%.

Принцип управления и роль анкерных болтов

•  Главная
• >
• Новости
• >
• Новости отрасли
• > 9000 анкеры 1 принцип управления и роль

  20-12-2019

  Как контролировать точность анкерных болтов? Что делает анкерный болт? Позволять Давайте вместе рассмотрим принцип управления и роль анкерных болтов.

  　　Принцип управления анкерным болтом

  　　Анкерный болт отличается наличием регулировочной втулки между частью анкерного болта выше фундамента и дном отверстие оборудования. Верхний конец снабжен регулировочным колпачком, а заглубленная часть фундаментного болта закрыта анкерной втулкой. Это состоит из верхних и нижних опорных блоков, кожухов и арматуры. Нижний конец регулировочной втулки и корень анкерного болта соответственно связаны с верхним и нижним опорными блоками. Полезная модель устраняет косое железо при регулировке уровня оборудования, а регулировка быстрая и удобная. Напряженное состояние анкерного болта улучшенный. Замена анкерного болта удобна и особенно подходит для установки и использования крупного оборудования.

  　　Внутренний диаметр отверстия на поверхности щелевой стальной пластины составляет всего на 1 мм больше наружного диаметра расчетного анкерного болта, а его центр соответствует дизайну. Когда анкерный болт помещается в него, максимальное отклонение смещения каждого болта может составлять 0,5 мм, любые два Максимальное отклонение смещения, которое могут производить болты, составляет 1 мм, так что это может гарантировать, что смещение центра между любыми болтами в одной и той же группе болтов достигает цель предварительного контроля конструкции ≤1 мм. Поскольку точный контроль само специальное приспособление лучше, пока независимый кронштейн для специальное приспособление точно через тахеометр, точность анкерные болты, вставленные в крепление, можно контролировать в рамках конструкции спектр.

  　　Анкерные болты широко используются в крупных строительных отраслях. затем введены и изготовлены анкерные болты Китая. Если диаметр болта большой (например, 45 мм) и глубина захоронения слишком глубокая, вы можете сварить квадрат пластина на конце болта, то есть сделать большую головку (но есть определенные требования). Глубина заглубления и крюк должны обеспечивать трение между болт и фундамент, так что болт не будет вытащен и поврежден.

  　　Роль анкерных болтов

  　　Неподвижные анкерные болты также называют короткими анкерными болтами, которые заливаются с фундаментом для фиксации оборудования без сильной вибрации и влияние.

  　　Подвижные анкерные болты, также известные как длинные анкерные болты, представляют собой тип съемные анкерные болты, используемые для крепления тяжелых машин и оборудования с прочными вибрации и удары.

  　　Анкерные болты часто используются для крепления простого или вспомогательного оборудования что стоит на месте. Установка распорных анкерных анкерных болтов должна отвечать следующим требованиям: расстояние от центра болта до край фундамента не менее 7-кратного диаметра расширения анкерные анкерные болты; прочность фундамента при установке анкерных болтов должно быть не менее 10 МПа; в просверленных отверстиях не должно быть трещин. буровое долото столкнулось с арматурой и заглубленной трубой в фундаменте; в диаметр и глубина просверленного отверстия должны соответствовать анкерным болтам. Связанный анкерные болты — широко используемые анкерные болты в последние годы. Методы и Требования к анкерным болтам те же. Но при склеивании обратите внимание на сдуйте мусор в отверстие и не промокните.

  　　Вышеизложенное представляет собой введение в принцип управления и функции анкерные болты. Надеюсь всем будет понятен принцип управления и функция анкерных болтов и помочь вам.

   Назад Новости  Следующая новость

  Узнать последнюю цену? Мы ответим как можно скорее (в течение 12 часов)

  Какое максимальное расстояние между анкерными болтами?

  Как правило, информация о расстоянии между анкерными болтами содержится в наборе строительных чертежей. Если у вас нет набора чертежей для работы, вы можете обратиться к своим местным строительным нормам для получения информации.

  В соответствии с Международными строительными нормами (IBC) максимально допустимое расстояние составляет 6 футов (1829мм) по центру деревянной подошвы и подоконников наружных стен, опирающихся непосредственно на каменный или бетонный фундамент. Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219 мм).

  На каждую секцию пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты должны располагаться в пределах средней трети ширины пластины.

  Имейте в виду, что это минимальные требования, то есть не превышать расстояние. Как правило, рекомендуется допустить некоторую погрешность и увеличить количество используемых анкерных болтов (уменьшить расстояние) от этих цифр. Особенно это касается сейсмических районов.

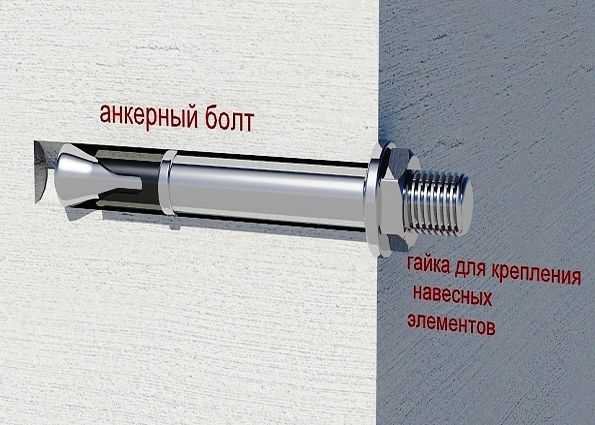

  Принцип действия анкерных болтов

  Анкерные болты используются при креплении элементов конструкции к бетону или кладочному раствору. Их можно установить до заливки бетона или после того, как бетон затвердеет как минимум до 60 процентов проектной прочности.

  Если они устанавливаются после заливки бетона, их обычно устанавливают в отверстие, просверленное в бетоне или растворе в каменной кладке. Затем они устанавливаются путем забивания их в отверстия.

  После установки анкерных болтов в отверстия их затягивают, поворачивая гайку на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетоне или растворе для каменной кладки.

  Сколько времени должен сохнуть бетон перед установкой анкерных болтов?

  Время, необходимое для затвердевания бетона, зависит от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность. Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

  В целом бетон должен затвердевать в течение 3-7 дней. К этому моменту бетон должен иметь прочность около 60 процентов от расчетной. По прошествии этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

  Насколько глубоко должны быть анкерные болты в бетоне?

  Болты также необходимы для проникновения как минимум на 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков кладки. Эта минимальная длина должна быть полностью встроена в бетонные или залитые раствором ячейки.

  Помимо глубины заделки, минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюйма обычно является хорошим способом учесть некоторую погрешность, особенно в сейсмических регионах.

  Типы анкерных болтов

  Анкерные болты бывают различных форм и размеров. Они также различаются по способу крепления элементов конструкции к бетону или каменной кладке. Некоторые из наиболее часто используемых типов якорных болтов включают в себя:

  • Anchors Wedge
  • Anchors Enchors
  • Bercet Vint Anchors
  • Anchor
  • Arpension Anchors
  • Undercut Anchor

  Тип используемого анкера зависит от того, забивается ли он во время заливки бетона или цементного раствора или закрепляется после затвердевания бетона. Например, J-образные болты с изгибом в нижней части под углом 90 градусов можно устанавливать только во влажный бетон.

  Кроме того, материал, на который он устанавливается, может определять используемый тип. Бетон – самый прочный и универсальный материал. То есть подойдет большинство типов анкерных болтов. С другой стороны, в каменной кладке, блоках или строительном растворе нельзя использовать клиновые и вставные анкеры.

  Установка анкерных болтов в влажный бетон

  При установке анкерных болтов в влажный бетон обычно используются закладные анкерные болты. Расстояние можно отметить на бетонных формах карандашом и рулеткой перед заливкой бетона.

  Затем прибейте держатели анкерных болтов к бетонной опалубке в отмеченных местах. Вкрутите анкерные болты в держатели с помощью гаечного ключа. Установите их на необходимой высоте и глубине.

  После установки всех анкерных болтов залейте бетон в бетонную форму. Позвольте бетону затекать в анкерные болты, останавливаясь на нужном уровне, заданном бетонной формой.

  После затвердевания бетона держатели анкерных болтов и опалубку можно снять. Перед снятием важно дать бетону высохнуть, чтобы анкерные болты не сместились. Держатели можно снять, отвернув колпачок бетонного болта.

  Установка анкерных болтов в существующий бетон

  Самый эффективный способ просверлить отверстие в застывшем бетоне — использовать перфоратор. Обязательно установите дрель в ударный режим. Диаметр отверстия должен соответствовать диаметру крепежа. Например, при использовании анкерного болта 5/8″ используйте сверло диаметром 5/8″.

  Глубина отверстия должна быть немного больше длины анкерного болта, чтобы обеспечить некоторую свободу действий. Используйте глубиномер перфоратора, чтобы установить правильную длину отверстия. Кроме того, вы можете обернуть сверло скотчем, чтобы использовать его в качестве ориентира.

  Обязательно используйте средства защиты органов слуха и глаз во время бурения. После сверления отверстия удалите пыль со всего мусора, образовавшегося во время сверления. Кроме того, важно следить за тем, чтобы отверстие не пылило. Вы можете использовать проволочную щетку или пылесос, чтобы удалить мусор, застрявший внутри отверстия.

  После этого прикрепите гайку и шайбу к головке анкерного болта и с помощью молотка вставьте анкерный болт в отверстие. Завершите установку, затянув гайку от руки, а затем еще на 3 или 4 оборота с помощью гаечного ключа.
