Примыкание для металлочерепицы: виды и монтаж планки примыкания на металлочерепицу

виды и монтаж планки примыкания на металлочерепицу

Скат металлочерепичной кровли часто стыкуется с вертикальной поверхностью, такой, как стена, кирпичная труба, другая строительная конструкция.

Планка примыкания для металлочерепицы герметизирует место стыка и защищает внутреннее пространство дома от воды, стекающей по вертикальной поверхности во время дождя и сильного ветра.

Закрывая зазор на крыше, элемент позволяет также сохранить тепло. При монтаже планок примыкания используют герметизирующие составы.

Конструкция и назначение

Планка примыкания металлочерепицы – это доборный элемент, изготовленный из того же материала, что и основная кровля. Он имеют аналогичное защитное покрытие и окраску. Металлический лист изогнут под прямым углом вдоль длинной стороны, по длинным кромкам сделана отбортовка.

Планка примыкания предназначена для того, чтобы закрыть зазор, образующийся в месте стыка ската с вертикальными поверхностями. Это может быть стена, кирпичная труба и другие вертикальные строительные элементы.

Даже при самом точном раскрое невозможно добиться идеально плотного прилегания листов металлочерепицы к кирпичной, оштукатуренной или деревянной стене. Кроме того, при повышении температуры воздуха металл расширяется, и зазор необходим во избежание деформации листов.

Для того, чтобы перекрыть остающийся зазор, и применяют планки примыкания для кровли. Они устанавливаются на металлочерепицу или заводятся под нее и выполняют следующие основные функции:

• Гидроизоляция. Дождевая или талая вода, стекающая по скату или по вертикальной поверхности при сильном ветре, не попадает внутрь дома.
• Теплоизоляция. Перекрывается путь для утечки тепла из отапливаемого объема здания.
• Внешний вид. Элемент закрывает край металлочерепицы, выглядящий непрезентабельно.

Использование изделий стало естественным для владельца, заботящегося об эксплуатационных и эстетических качествах крыши своего дома.

Виды планок и их назначение

В зависимости от назначения различают следующие виды изделий для кровли из металлочерепицы:

Верхняя

Этот элемент фиксируется кровельными саморезами поверх листов. Она предназначена для отведения воды, стекающей по вертикальной поверхности. К вертикальной поверхности она клеится герметиком и может дополнительно фиксироваться саморезами.

Нижняя

Элемент заводится под листы металлочерепицы. Он служит для отведения воды, стекающей по скату. Он крепится к доскам обрешетки, которую следует в данном месте усилить.

Декоративная

Монтируется поверх нижней планки для того, чтобы улучшить эстетическое впечатление от места стыка поверхностей.

Фрейм «IFRAME»

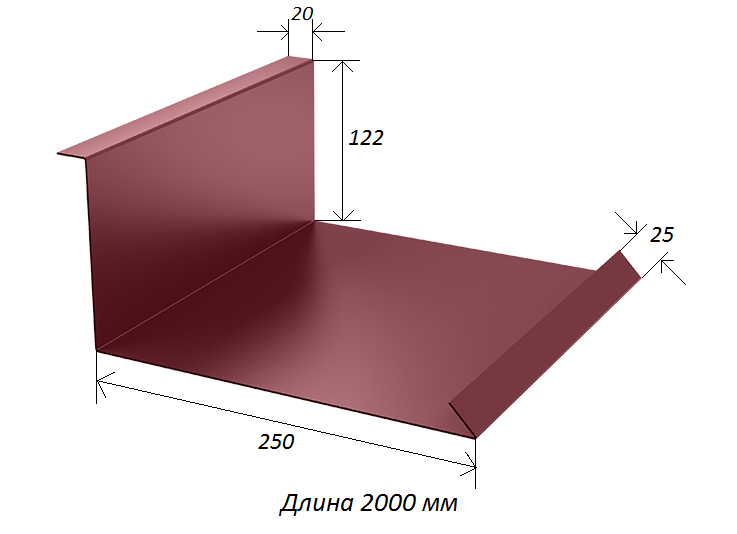

Размеры планки примыкания

Большинство производителей выпускает элементы стандартных размеров.

Нижняя планка имеет размеры 140*255мм, отбортовка под 90^о на вертикальной стороне — 12 мм, на горизонтальной под 45^о — 10мм.

Верхняя планка выпускается размером 146*250мм, отбортовка по 10 мм загнута в плоскость изделия.

Стандартная длина элементов — 1 м и 2 м.

На заводе можно заказать и собственные размеры планок примыкания. Они будут выглядеть лучше, но и обойдутся дороже.

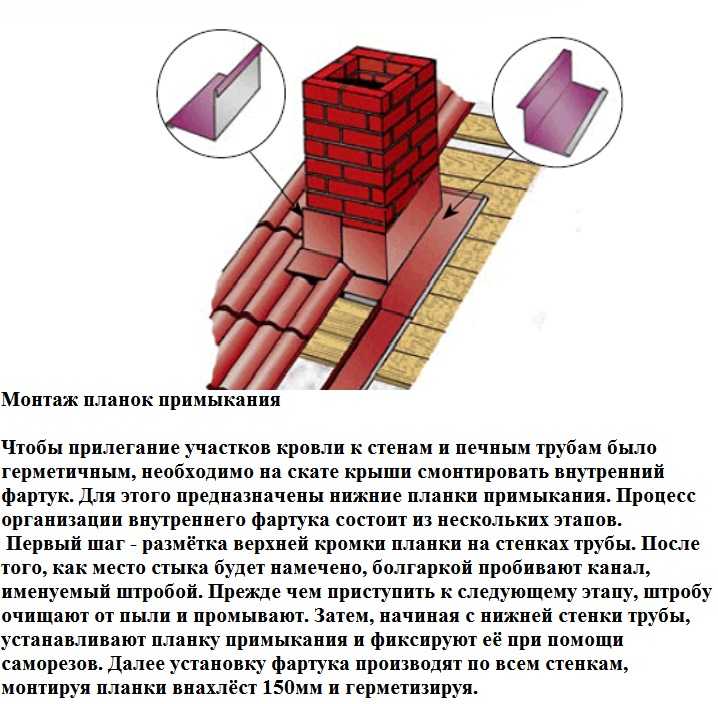

Монтаж планки примыкания для металлочерепицы

Чтобы кровля прослужила долго и не протекала, следует тщательно подготовиться к монтажу планки примыкания. Необходимо провести точные замеры по месту и аккуратно раскроить металл.

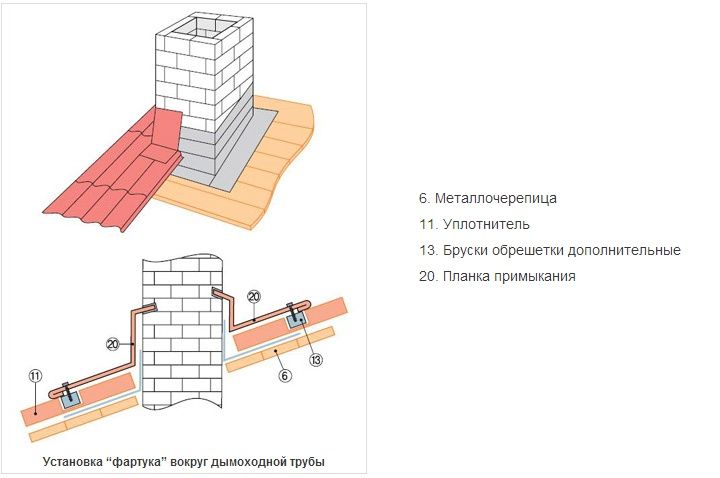

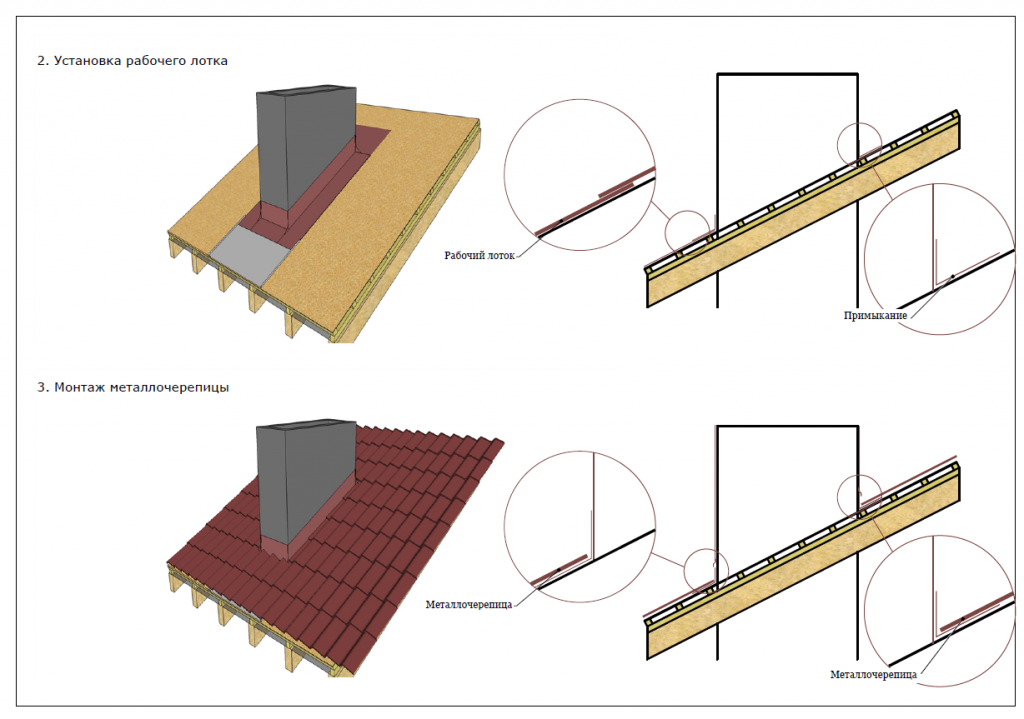

Установка узла примыкания к печной трубе проводится в таком порядке:

• до настила кровли крепят внутренние элементы;
• крепят элемент, расположенный под трубой;
• устанавливают боковые планки так, чтобы их нижние кромки накрывали установленную первой планку;
• монтируют изделие над трубой;
• проводят монтаж металлочерепицы, следя за соблюдением теплового зазора между кромкой листа и вертикальной поверхностью.

Аналогично монтируются и остальные узлы. От тщательности подгонки деталей напрямую зависит надежность стыка как с точки зрения гидроизоляции, так и предотвращения утечек тепла.

Опытные строители сформулировали ряд рекомендаций:

• для установки применяют оцинкованные кровельные саморезы с резиновой шайбой;
• не стоит завинчивать саморезы чаше, чем через 20 см — это ухудшает герметичность;
• герметик наносят на сухую, обезжиренную и очищенную поверхность

Существует два способа установки планок примыкания: со штроблением и без штробления.

В первом случае вертикальная сторона изделия крепится к стене саморезами на дюбелях и проклеивается герметиком. Этот способ боле быстрый и экономичный. Однако главные его недостаток — очень высокие требования к качеству состава и аккуратности при герметизации.

Установка со штроблением предусматривает выполнение в стене из кирпича канавки глубиной 15 мм на уровне верхней кромки планки по всей длине стыка. В эту канавку заводится верхний край планки, отогнутый под 45

Даже если по каким-либо причинам слой герметика разрушится, вода все равно не попадет внутрь стыка.

Такой способ существенно более трудоемкий и требует наличия перфоратора с насадкой для штробления.

Для стены из бруса канавка пропиливается дисковой пилой.

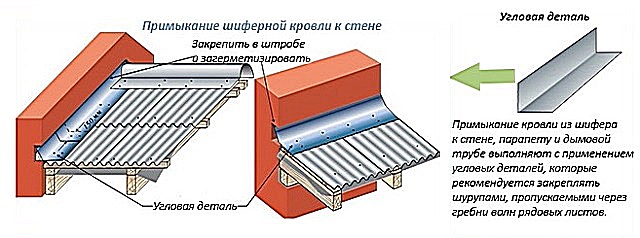

Примыкание металлочерепицы к стене

Чтобы установленное кровельное покрытие максимально надежно защищало строение, настил его должен быть максимально герметичным. Требуется следить за узлами примыкания материала к таким конструкционным элементам, как стена и труба. Их требуется выполнять с применением технологий и специальных основ, которые по всем параметрам соответствуют типу кровельного покрытия.

Уязвимость мест примыкания металлочерепицы

Примыкание металлочерепицы к стене — это самый уязвимый участок на крыше. Это основано на том, что именно в данном месте присутствует сопряжение двух и более плоскостей, соответственно здесь со временем скапливается мусор.

В свою очередь подобные скопления металлочерепицы задерживают большое количество влаги, которая автоматически оказывает неблагоприятное воздействие на стык и потому может полностью разрушить общий материал гидроизоляции и кровельное покрытие.

Причиной этого является многократное замерзание и последующее оттаивание, которое присутствует при температурных перепадах. В холодное время года в таких стыках скапливается большое количество снега, что также на автоматическом уровне увеличивает вероятность появления протечки.

Как обеспечить полную герметизацию металлочерепицы

Если цель заключается в полной герметизации современного кровельного покрытия, требуется тщательно соблюдать все принципы по обустройству мест примыкания. Их требуется предусмотреть еще на стадии общего проектирования сооружения.

Если здание строится из качественного кирпича, можно будет предусмотреть специальный козырек, размер которого составляет половину кирпича, что будет выступать над стыком стены или покрытия кровли.

Важно! Процесс качественной герметизации мест кровельного примыкания может осуществляться с применением разных материалов. Обычно технология рабочего процесса прямо зависит от типа материала и от вида используемого покрытия.

На данный момент различают два типа примыкания металлочерепицы – боковое и верхнее. В данных двух случаях используются специальные стыковые планки.

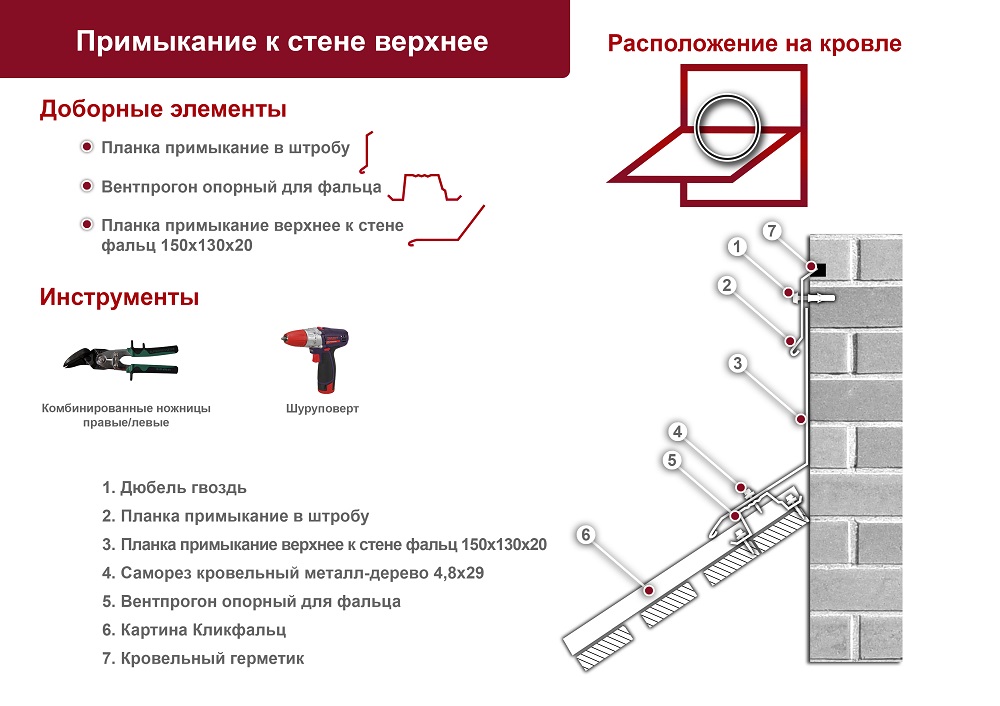

Примыкание покрытие к стене

В процессе монтажа металлочерепицы к стене требуется в обязательном порядке учитывать тот факт, что между ним и всеми присутствующими расположенными вертикально конструкциями в обязательном порядке должен оставаться небольшой зазор. За счет него обеспечивается требуемая циркуляция воздушных масс в кровельном покрытии.

Место примыкания покрытие к поверхности стены требуют применения специальных планок, также подойдет специальный фартук из качественной листовой стали.  Установка такой конструкции, как одинарный фартук, требует соблюдение следующих правил:

1. Необходимо штробление стены.
2. Сделать это нужно строго вдоль линии примыкания.
3. Высота должна быть не меньше 200 мм.

В процессе штробления делается специальная канавка, глубина которой равна примерно 30 мм. Все края фартука требуется обработать специальным герметиком. Сразу после этого края монтируются в ранее подготовленную штробу. Нижняя часть присоединяется к кровельному покрытию, используя специальные саморезы.

Важно! Требуется приобрести для работы такие крепежные элементы, которые оснащены резиновыми или выполненными из неопрена уплотнителями. Это поможет полностью исключить процесс попадания воды в участки, где производилось крепление. Штроба, которая предназначена для вставки в нее верхнего края фартука, обычно заполняется стандартным цементным составом.

Преимущества применения двойного фартука

Использование при обработке примыканий двойного фартука предоставит возможность получить конструкцию с идеальными показателями надежности произведенной герметизации. В данной ситуации не потребуется осуществлять штробление стены.

Верхний элемент крепится к основной части специальными прочными дюбелями, после этого под нее монтируется нижняя часть элемента, который посредством особого замкового прочного соединения особым образом защелкивается на верхнем конструкционном элементе. Обычно нижний фартук имеет в своем составе особые кляммеры. Они закрепляются на кровельном покрытии, прислоненном к стене при помощи качественных саморезов.

Важно! Все места, где было осуществлено соединение, должны быть очень тщательно обработаны специальным строительным составом – герметиком. Это еще более увеличит степень герметичности.

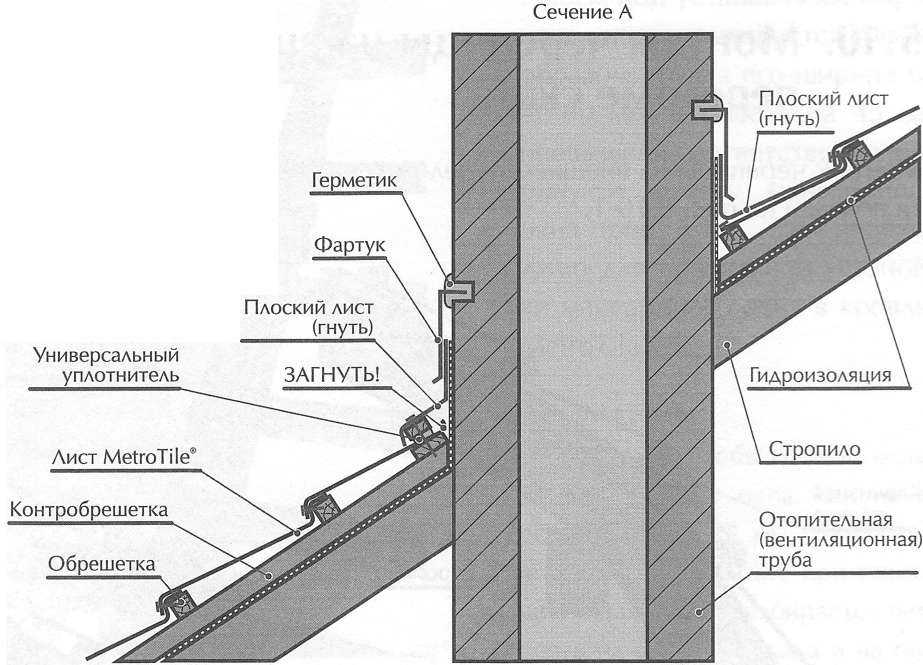

Особенности примыкания у трубы

Чтобы эффективно исключить подтек под фартук сверху от трубы, верхняя планка фартука должна быть сделана немного длиннее, примерно на 300-400 мм. Подобная планка заводится под покрытие, и затем тщательно герметизируются с двух плоскостей.

При осуществлении данного процесса требуется следить за тем, чтобы у планки присутствовал небольшой припуск размером 150-200 мм, причем строго со всех сторон трубы. Все остальные планки должны быть установлены на специальное покрытие. Устройство подобного фартука рекомендуется делать на фальцевых и выполненных из металла кровлях.

Герметизация кровельного покрытия вокруг трубы, как видно из всего сказанного выше, производится с применением такой конструкции, как фартук. Есть специальная выполненная из металла пластина, которая также имеет специальные отверстия.

В некоторых случаях используется труба достаточно большого диаметра. Все это основные элементы, которыми примыкает кровельное покрытие к основанию трубы.

Примыкание — применение современных материалов

Современный рынок предлагает большое количество материалов, которые помогут максимально упростить работы, связанные с устройством примыкания трубы с кровельным покрытием, а также можно уменьшить общие трудозатраты.

Если выполнить работы такого плана в соответствии со всеми установленными правилами и требованиями, можно быть уверенным в том, что конструкция выдержит достаточно широкий температурный диапазон. Также она выдержит сильные снеговые нагрузки.

При обустройстве примыкания к стене профессионалы рекомендуют применять специальные манжеты. Они обладают следующими преимуществами:

• Присутствует клеевая основа;
• Элемент очень быстро монтируется и максимально надежно герметизирует участок примыкания;
• Время эксплуатации таких манжет обычно составляет 15 лет.

В отсутствии подобных устройств примыкание трубы и покрытия, а также присоединения к стене, можно произвести применяя особые изготовленные на клеевой основе полосы, которые выполнены из специального гофрированного металла. Полоса верхнего края закрепляется у основания трубы особым металлическим хомутом.

Современные материалы дают возможность выполнять процесс примыкания самых разных кровельных покрытий и к разным конструкциям. Это могут быть фронтоны, мансардные окна и слуховые, а также вентиляционные трубы, имеющие разные параметры сечения.
