Правильное армирование лестницы монолитной: чертежи, схемы, примеры усиления марша, ступеней и площадок с фото

Особенности армирования монолитной лестницы

25 октября 2020

11524

Оглавление: [скрыть]

• Правила армирования
• Проведение установки
• Особенности двухмаршевых лестниц

Несмотря на высокий уровень популярности деревянных или железных лестниц, при строительстве частных домов нередко используются и монолитные конструкции, которые идеально подходят для соединения нескольких этажей.

Схема армирования лестничного марша.

Лестницы такого вида имеют множество преимуществ. Их не только легко изготовить, но и использоваться они будут достаточно долгое время, которое не сравнить с временем использования лестниц других видов.

Монолитная лестница из бетона массивная и материалоемкая, но при этом надежная и прочная. А при правильном подходе она может стать настоящим украшением дома.

Правила армирования

Возведение любого сооружения из бетона требует проведения трех основных этапов:

• сборка опалубки;
• устройство арматурного каркаса;
• заливка бетона.

Не является исключением и строительство бетонной лестницы. При этом на сложность работ в основном влияет конструкция будущего сооружения, его форма и размеры.

Опалубку специалисты считают самым сложным этапом возведения монолитных лестниц. Так, к примеру, бетонная конструкция спиралевидной формы потребует создания криволинейной опалубки, для чего необходимо большое количество щитов неправильной формы и опор, поддерживающих эти щиты. Кроме того, для возведения лестницы подобного типа будет необходим сложный арматурный каркас, способный придать сооружению требуемую жесткость.

Если говорить о лестницах простой формы, то обустройство каркаса из арматуры в этом случае является достаточно легким делом, с которым может справиться даже человек, никогда до этого не занимавшийся строительством.

Для того чтобы понять принцип армирования бетонной лестницы, необходимо рассмотреть силы, влияющие на ступени простой одномаршевой конструкции.

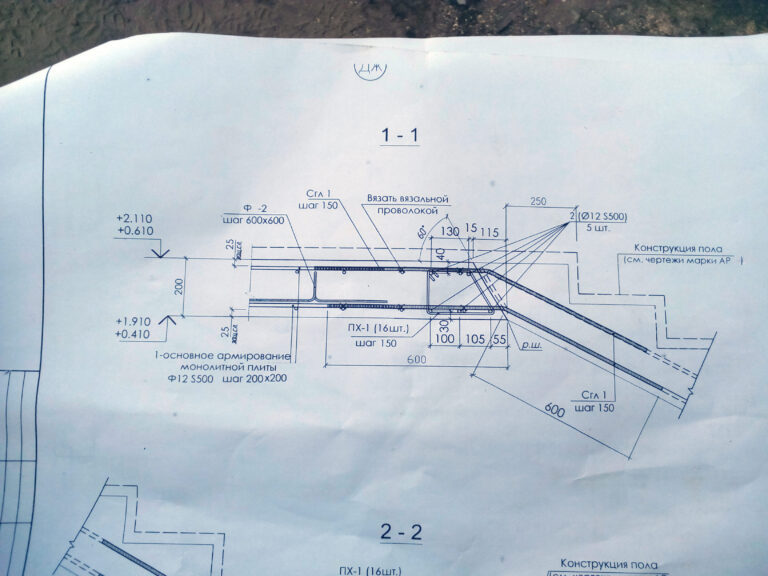

Схема армирования лестницы.

Речь идет о силе тяжести. Она возникает под воздействием веса самого сооружения, людей, находящихся на нем, имущества, переносимого не нему. Влияние силы тяжести приводит к тому, что в нижней части конструкции бетон растягивается, а в верхней сжимается. Как известно, бетон крайне непрочен при растяжении, поэтому, чтобы лестница смогла выдержать воздействие силы тяжести, ей необходимо армирование. При строительстве одномаршевых лестниц в частных домах можно использовать оптимальную схему армирования, где арматурный каркас возводится только в нижней части конструкции.

Нередко используется способ установки каркаса, при котором в верхнюю часть конструкции закладывается стальная сетка с размерами ячеек 100х100х5. Эта сетка не увеличивает жесткость сооружения и используется только для защиты ступеней от случайных сколов при ударах.

Определить параметры продольного армирования одномаршевой монолитной лестницы можно по таблице, приведенной ниже:

Если процессу армирования подлежит двухмаршевая лестница, имеющая монолитную площадку, то каркас должен возводиться как в нижней, так и в верхней части конструкции, при этом захватывая площадки. Параметры верхнего армирования выбираются по аналогии с нижним.

Вернуться к оглавлению

Проведение установки

Для того чтобы осуществить армирование монолитной лестницы, потребуются следующие материалы:

Схема армирования бетонной лестницы.

1. Строительная арматура, диаметр которой зависит от параметров сооружаемой конструкции.
2. Отожженная вязальная проволока (или электротехнические пластиковые хомуты).
3. Пластиковые фиксаторы.
4. Сетка с диаметром 4 мм для армирования ступеней.

Также необходимо подготовить следующие строительные инструменты:

1. Сварочный аппарат.
2. Электрический шуруповерт.
3. Крючок для шуруповерта.

Когда материалы и инструменты подготовлены, можно приступать к возведению каркаса бетонной лестницы.

Изначально на основании приведенной таблицы рекомендуется составить схему армирования, в которой будут соблюдаться необходимые расстояния между прутками арматуры и учитываться особенности конструкции.

Для того чтобы арматура сохраняла правильное положение, все стержни должны быть надежно скреплены между собой. Этого можно достичь двумя способами — сваркой (при наличии сварочного аппарата) или вязкой.

Существует мнение, что использование сварки снижает прочность арматурного каркаса. Это относится только к закаленной высокопрочной арматуре, которая после сварочных работ теряет многие свои характеристики. Для обычной же строительной арматуры сварка не страшна.

В последнее время на строительном рынке появились электротехнические пластиковые хомуты, которые также могут быть использованы для скрепления стрежней арматуры друг с другом.

Схема опалубки ступеней.

При укладке арматуры на основание опалубки между ними должно сохраняться расстояние в 3 см. Выдержать установленный параметр позволят пластиковые фиксаторы, имеющие форму «стула». Фиксаторы подкладываются под стержни в местах их связывания или сваривания. Благодаря этому полученная сетка из арматурных прутьев не имеет перекосов и неровностей.

При связывании силовой арматуры, состоящей из кусков, нахлест одного стержня на другой должен составлять не менее 50 диаметров используемой арматуры.

После установки базового каркаса к нему можно прикрепить сетку, предназначенную для придания жесткости ступеням будущей конструкции.

Если каркас устанавливается для бетонной двухмаршевой лестницы или лестницы более сложной формы, их площадки необходимо прочно закрепить в стене.

Вернуться к оглавлению

Особенности двухмаршевых лестниц

В стенах дома на уровне лестничных площадок формируются углубления размером 20х20 см. В углубления заводятся концы прутков арматуры, из которых составляются так называемые железобетонные венцы, удерживающие тяжелые лестничные конструкции. В бетонной монолитной стене для формирования венцов закладываются пенопластовые или деревянные блоки нужного размера. В домах, где стены возводятся по технологии «термодом», лестничные площадки и марши обычно армируются одновременно с возведением стен.

Когда арматурный каркас лестницы возведен, можно приступать к следующему этапу строительства — бетонированию.

Армирование монолитной лестницы — как выполнить правильно и без лишних затрат

Частные дома могут иметь разные уровни, потому лестницы в них всегда будут необходимы. Бывает, что здание строят на поверхности очень сложного рельефа. В этом случае потребуется наличие довольно сложных элементов. Владельцы дома нередко под этим подразумевают использование конструкции из дерева. Однако лестница из железного бетона часто забывается. Но, её применяют нередко в кирпичных или блочных домах.

Вариант с армированной железобетонной монолитной лестницей будет наиболее выигрышным. Вероятно, люди могут думать, что нельзя при наличии таких условий возвести лестницу. Если лестницу делают из дерева, тогда в отношении к качеству она тоже не уступит. Каждую деталь, которую содержит подобное изделие, можно подгонять к нужным габаритам, тем самым её цена окажется более выгодной.

Также стоит отметить то, что лестницы из железного бетона можно применять в течение более длительного времени. Конечно, это произойдёт, когда здание будет соответствовать каждой норме. Монолитную лестницу необходимо в любом случае армировать. В этой статье вы узнаете о том, какими преимуществами и недостатками обладает конструкция, а также как происходит армирование ступеней монолитных лестниц.

Содержание

1. Необходимость установки металлического каркаса
2. Расчеты монолитной лестницы
3. Расчет армирования монолитной лестницы
4. Армирование монолитной бетонной лестницы — пошагово
5. Этап 1. Монтаж опалубки несущей плиты лестницы
6. Этап 2. Монтаж армирующего каркаса лестницы
7. Этап 3. Завершение монтажа опалубки лестницы

Необходимость установки металлического каркаса

При выполнении армирования лестницы монолитной по грунту или другим видам почв увеличивается некоторые характеристики, которыми является прочность, а также увеличение срока службы сооружения, сделанного из бетона. Всю нагрузку будет воспринимать металлический каркас, на который будет выполняться распределение по всей конструкции. Усиление бетона будет происходить не только во время возведения лестниц, но и также фундамента, арок или различных перекрытий. В целом металлический каркас способен:

• уменьшить риск растрескивания изделия;
• увеличивает время эксплуатации всего сооружения;
• создание конкретных элементов, которые в будущем легко монтируются по отдельности, а также легко транспортируются.

Бетонно-монолитные лестницы взводятся во время постройки всего дома, что может упростить проведение различных строительных работ, реализовывая самые интересные идеи.

В основном нагрузка будет приходиться на отдельные ступени, но при этом на всю опорную площадку будет действовать растягивающая нагрузка.

Расчеты монолитной лестницы

Каждый строительный элемент перед возведением требует правильного расчета, однако. Если речь будет идти о такой сложной конструкции как армированная монолитная лестница с площадкой, то тут правильное определение параметров – особо важный момент, который нужно учесть с большой осторожностью. Чтобы правильно провести расчет, нужно учесть некоторые параметры, которыми считаются:

• L – обозначает длину всего пролета лестницы;
• B – обозначает ширину пролета;
• H – определяется, как высота всех ступеней, которая будет равной на всех ярусах лестницы;
• S – обозначает ширину ступеней, которые также должны иметь одно значение;
• P – толщина плиты несущей конструкции.

С помощью подобных характеристик вы можете определить всю несущую способность всей конструкции, тем самым рассчитав все характеристики армированной лестницы монолитной по грунту или другим типа почвы. Однако сделать это самостоятельно будет не так-то просто. Да и это иногда и не нужно, так как существует специальная таблица, в которой имеются основные сведения.

Как можно понять из исходных данных таблицы, в ней имеются варианты также и армирования марша монолитной лестницы.

Расчет армирования монолитной лестницы

Теперь наконец-то можно перейти к самому главному – расчет армирования монолитной лестницы. И тут нужно вначале сказать об определенном моменте, который следует учесть.

Многие могли видеть в интернете фотографии, где было бы наглядно видно то, что армирование монолитной лестницы с забежными ступенями происходит с достаточно плотным расположение всех металлических деталей каркаса. Причём многие из них для получения наиболее лучшего эффекта армирования используют совершенно другие варианты стального проката, например, могут использоваться также и уголки, трубы, а также швеллеры. И многие могут задать вопрос, но нужны ли это вообще?

Обеспечение безопасности конструкции это всегда хорошо, однако слишком большое использование может отрицательно сказаться на конструкции:

1. Конструкция станет намного тяжелее, тем самым нужно предусматривать наибольшую несущую способность на основание;
2. В случае, со слишком частым расположением армирования приводит к тому, что заливка становится наиболее сложной, что может спровоцировать наличие воздушных полостей;
3. Учитывая современный металлопрокат, на такое было выброшено достаточная сумма денежных средств, причем без пользы для конструкции.

Чтобы провести расчет, необходимо воспользоваться документом СП 52-101-2003, в котором описываются все устанавливающие нормативы и он работает по соответствующему госту по армированию монолитных лестниц и других ЖБ конструкций. По данному своду правил написано то, что суммарная площадь сечения прутков во время прокладывания продольного армирования должно быть от 0,25% площади всего поперечного сечения возводимой конструкции.

Для правильного вычисления количество прутков, необходимо учесть следующие значения:

• ширина лестничного марша;
• толщина рабочей плиты;
• диаметр арматуры, используемой для основания.

В итоге можно сделать расчет армирования монолитной лестницы, по минимальной величине.

Армирование монолитной бетонной лестницы — пошагово

Теоретические знания – это всегда хорошо, но следует также и понять, как делается армирование ступеней монолитных лестниц на конкретном примере. Всего это работа состоит из трех этапов: монтаж опалубки, армирующего каркаса, а также финишные работы по опалубке лестницы.

Этап 1. Монтаж опалубки несущей плиты лестницы

В примере, который будет продемонстрирован вам, создается опалубка, а также армирующая конструкция для лестницы из монолита в жилом доме. Однопролетный вариант в таком случае отсеивается, так как отведенного для неё места будет недостаточно. Так что предусмотрен в два марша, которые будут располагаться в перпендикулярном положении, чтобы сделать правильное армирование монолитной лестницы.

Параметры всей конструкции были просчитаны. Если говорить длину наибольшего марша, то она будет недостаточно большой, поэтому несущая плита будет использована с толщиной не более 100 мм. Размер ступеней было принято взять 210 на 210 миллиметров.

1. Первое, что следует сделать – выполнить чертежи лестницы, где линией будет указан нижний уровень плиты, а также профиль ступени и толщина плиты. Не стоит забывать и про длину переходной площадки, которая будет между маршами.
2. Во время заливки опалубка начнет испытывать достаточные нагрузки. Таким образом, происходит создание деталей и подпорок из качественной доски размером 150 на 50 миллиметров. Для упора и выдерживания всей основной нагрузки доски подрезаются под определенным углом, которые будут равняться равным уклону лестницы. Доска по длине должна будет соответствовать тому показателю, которым обладает длина лестничного марша.

Крепить детали опалубки к стене следует наиболее надежным способом. В примере используется нагели по бетону. Они считаются достаточно удобными, а также надежными, но при этом они будут требовать от мастера более мощного инструмента, а также биты со звездочкой TORX. Чтобы выполнить правильную фиксацию, всего будет достаточно использовать три нагеля – два будут по краям, и еще один по центру.

1. Следует сказать о том, что с общей нагрузкой нагели не справятся, поэтому необходимо расположить опоры, который плотно упираются в пол со срезом перпендикулярным одной из сторон по краю. Основным условием является то, что нигде не должно оставаться просветов, так как тут важно обеспечение наиболее плотного прилегания. Для наиболее полной надежности, следует фиксировать детали между собой с помощью саморезов. Все они будут выставляться с шагом в 500 мм.
2. После установки опор, выполняется установка второй “висячей” опоры, на которой следует делать перпендикулярные разметки, закрепленные обычными саморезами. Одновременно с её установкой будет сформирован каркас всей площадки.
3. После этого следует уточнить размеры палубы, по которым в будущем будут вырезаться необходимые детали. Как говорили выше, в качестве материала были использованы OSB листы, имеющие толщину в 15 мм.
4. После подгонки деталей палубного настила происходит укладка и фиксация по балкам с шагом порядка 200 мм. Затем можно выполнить работу по монтаж второго пролета.
5. Второй пролет будет гораздо короче и рассчитан всего на три ступени, причем последняя будет выходом на уровень стяжки со вторым этажом. Все моменты выполняются также, как и в случае с большим пролетом: установка балки которого марша, второй “висячей” опоры, перекладины каркаса, опоры, упирающиеся в пол, а также настил меньшего пролета.
6. Все щели в опалубке конопатят с помощью монтажной пены, а опалубка нижней ступени будет иметь как боковые бортики, так и фронтальный. Толщина опоры будет основываться на наиболее максимального сдерживания опоры.

Этап 2. Монтаж армирующего каркаса лестницы

В качестве армирование используем 4 продольные параллельные прутья, обладающих диаметром в 12 мм. По расчетам этого должно хватить, чтобы обеспечить наибольшую надежность лестницы.

1. С помощью лазерного уровня будут отбиваться линии для укладки прутьев.
2. Чтобы арматура лежала на палубе ровно, необходимо использовать подставки, которые изготавливаются из обрезков OSB толщиной 15 мм. А для обеспечения надежности, также все будет зафиксировано двумя саморезами. Также можно использовать специальную стойку, которая будет применяться для монтажа армирующего каркаса. Таким образом укладываются четыре прута армирования по нижней части марша.
3. Как только прутья были уложены, происходит их непосредственная обвязка с поперечными на перекрестках обвязка происходит с помощью стальной проволоки по всем канонам.
4. Для обеспечения связи создаваемой лестницы с плитой перекрытия используются оголения узлы армирования монолитной лестницы;
5. Чтобы концы отрезков не провисали, под них для упора сваркой создаются небольшие стойки из той же арматуры.

После этого можно переходить к третьему этапу – завершение монтажа опалубки лестницы.

Этап 3. Завершение монтажа опалубки лестницы

1. На стенке бортика тщательным образом следует выполнить сверху по вертикальной и горизонтальной линии, установленных размеров, выполняется отрисовка профиля лестницы.
2. Перегородка размещается на то место, чтобы нижняя часть панели смогла упираться в опору, а боковая часть должна точно совпадать с линией разметки;
3. В таком направлении производится закрепление перегородки через накладку с использованием саморезов.
4. После этого проводится горизонтальная точность верхнего края панели, таким же способом будут устанавливаться и все остальные перегородки, в последовательности сверху вниз.

После этого вся опалубка будет полностью готова для заливки бетоном. После этого заказывается бетон в необходимом количестве или же нужно оперативно изготовить большое количество самостоятельно. В интернете вы можете найти многие чертежи армирование монолитные лестницы.

Типы и преимущества лестниц из железобетона

Гражданское строительство

Типы лестниц из железобетона | Преимущества лестниц RCC

Раджа Нуман Отправить письмо 25 августа 2022 г.

1 267 2 минуты чтения

Сегодня у меня есть тема о типах лестниц из железобетона и о преимуществах лестниц из железобетона. Типы и преимущества лестниц из железобетона. Типы лестниц из железобетона | Преимущества лестниц из железобетона

Типы лестниц из железобетона

Железобетонные лестницы бывают трех типов:

1. R.C.C. Плитная лестница

2. R.C.C. Консольная лестница

3. R.C.C. Лестница монолитная плитная .

1. Компоненты опалубки и материалы для опалубки Типы опалубки

2. Типы мостов с деталями и техническими условиями

3. Как рассчитать кладку кирпича и блоков

Лестница этого типа сконструирована таким образом, что лестница действует как ЖБТ. плита между стеной и косоуром. Железобетонные плиты и косоуры изготавливаются методом их формования.

Эти типы лестниц отходят от стены и не требуют какой-либо другой опоры. Для усиления ступеней таких лестниц используется больше стали сверху и снизу ступеней, чтобы лестница не ослабевала, даже если она подвешена. Этот тип лестниц подходит только там, где стена достаточно толстая и прочная, потому что сама стена должна нести вес лестницы.

Весь марш этой лестницы создается сразу. При изготовлении этого типа лестницы стальные стержни укладываются как единое целое. Это включает в себя посадку. Иногда вместо стрингера кладут несколько нитей по направлению к склону и больше стальных стержней. Этот тип лестниц подходит для зданий, которые опираются на каркасную конструкцию.

Железобетонные лестницы из железобетона имеют следующие преимущества, указанные ниже.

1. Такие лестницы можно легко сделать любой формы.

2. Эти лестницы долговечны.

3. Эти лестницы негорючие.

4. Такие лестницы могут быть изготовлены в небольшом объеме, так как малая толщина лестницы может дать значительную прочность.

5. При ходьбе по ним не так много шума.

6. Они тоже красивы, если аккуратно сделаны.

7. Лестницы из железобетона легко моются.

8. Лестницы самой сложной конфигурации могут быть изготовлены из ЖБИ

Спасибо за прочтение статьи Получите больше информации и поделитесь ею с другими.

СПАСИБО

Вместе с продуктом, который вы покупаете

Подпишитесь на нашу рассылку, чтобы получать новые обновления!

Lorem ipsum dolor sit amet, consectetur.

Похожие статьи

Лестничные плиты — бетонные конструкции

Последнее обновление: пт, 30 декабря 2022 г. | Бетонный дизайн

Лестницы обычной формы можно разделить на два типа: (1) лестницы с горизонтальным пролетом в поперечном направлении и (2) лестницы с продольным пролетом.

8.8.1 Лестницы с горизонтальным пролетом

Лестницы этого типа могут поддерживаться с обеих сторон или могут крепиться консолью к несущей стене.

На рис. 8.17 показана лестница, опирающаяся с одной стороны на стену, а с другой на косоур. Каждый шаг обычно имеет ширину b и эффективную глубину d = D/2, как показано в лигурии: более строгий анализ разреза редко бывает оправданным. Распределительная сталь в продольном направлении размещается над основной арматурой.

Детали консольной лестницы показаны на рис. 8.18. Эффективная глубина элемента принимается как средняя эффективная глубина сечения, а основная арматура должна быть размещена на кромке лестницы и закреплена анкером в опоре. На нижнюю поверхность укладывают легкую арматурную сетку, препятствующую растрескиванию при усадке.

Рисунок 8.18

Лестница Canlilevered

Рис. 8.18

CanLilevered Лестница

Основное усиление

Световая сетка H-

Span

под прямым углом к ​​лестнице, как на рис. 8.19, или может проходить между опорными балками, как на рис. 8.20 примера 8.10.

Постоянная нагрузка рассчитывается по длине ската лестницы, а переменная нагрузка основывается на площади плана. Нагрузки, общие для двух пролетов, пересекающихся под световыми углами и окружающих открытый колодец, можно считать разделенными поровну между пролетами. Эффективный пролет (/) измеряют по горизонтали между центрами опор, а толщину перетяжки (h) принимают за толщину плиты.

Основная арматура

Легкая сетка

Секция B-B

Легкая сетка

Секция B-B

Лестничные плиты, которые являются непрерывными и сконструированы монолитно с опорными плитами или балками, могут быть рассчитаны на изгибающий момент, скажем, Fl/10. где F — полная предельная нагрузка. Однако во многих случаях лестницы изготавливаются сборными или изготавливаются по образцу основной конструкции, при этом в опорных балках оставляются карманы с дюбелями для установки лестницы, а при отсутствии заметного торцевого ограничения расчетный момент должен составлять Fl/8. 9

Конструкция лестничной плиты

Лестницы типа, показанного на рис. 8.20, имеют продольный пролет и устанавливаются в карманах двух опорных балок.
