Правила укладки плит перекрытия на несущие стены: Монтаж плит перекрытия: инструкция по укладке

Нагрузка плиты перекрытия на стену

При монтаже изделий из железобетона, из которых строят горизонтальные несущие, а также ограждающие конструкции, должны неукоснительно соблюдаться принятые в строительстве нормы и правила. Главное условие — соблюдение требований СНиП к тому каким образом производится опирание плиты перекрытия.

Нагрузка плиты ЖБ перекрытия на стену

Согласно регламенту СНиП, допускается чтобы плиты перекрытия опирались на стены по двум, трем или четырем сторонам. Выбор способа напрямую зависит не только от конструкции армирующего каркаса, но и разновидности изделий из железобетона. Например, для изделий марок ПБ допускается использование двух сторон опоры, тогда как ПК производятся для разных вариантов использования количества опор.

На 2 опоры

В этом случае опирание плиты перекрытия на стену происходит в двух местах. С учетом выполнения армирования в продольном направлении, изделие укладывают узкими сторонами.

На 3 опоры

Данный вариант подразумевает наличие трех точек опоры, то есть речь идет о П-образных пролетах, как правило расположенных в углах строений. Торцы плит для такого использования подвергаются усиленному армированию.

На 4 опоры

Как правило, ЖБИ подобного типа используют в сложных конструкциях, требующих чтобы оптимального распределения повышенных нагрузок, а также когда возводятся дополнительные надстройки. С учетом возможности опоры на 4 точки, армирование осуществляется по каждому из четырех торцов.

Опирание перемычки на кирпичную кладку

Важной составляющей строительства оконных и дверных проемов на любом объекте. Перемычки железобетонные плитные предотвращают смешение кирпичей и разрушение стены.

При возведении зданий из кирпича принято использование нескольких разновидностей перемычек:

• Из металла. Эти сооружения считаются облегченными и используются только тогда, когда нагрузки небольшие. В данном случае речь идет о швеллерах, уголках, арматуре.
• Арочная кладка из кирпича, являющаяся одновременно и перемычкой, и элементом декора.
• Из железобетона — сборные конструкции, устанавливаемые в проемах при наличии большой нагрузки. Опирание перемычки на кирпичную кладку рассчитывается согласно СНиП.

Минимальная и максимальная глубина опирания плит перекрытия

Величина стандартного нахлеста, когда опирание плит перекрытия на армопояс несущей стены, находится в прямой зависимости от материала, используемого при возведении стен:

• Блоки крупного формата, если для их изготовления использовался бетон марки как минимум М100 — 50,0-90,0 мм;
• кирпич и иные прочные мелкоштучные материалы — 90,0-120,0 мм;
• материалы, имеющие низкую плотность (пеноблок, газосиликат и так далее) — 100,0-150,0;
• несущие элементы из металла — не более 70,0 мм;
• камни — до 150,0 мм.

Расчет динамической нагрузки

Нагрузка, которую способна выдержать определенная плита, может быть довольно просто определена. Для этого делают следующее:

• чертится пространственная схема здания;
• выполняется расчет веса, воздействующего на несущую основу с учетом стяжки, утеплителя, перегородок;
• вычисляется нагрузка, путем деления общего усилия на суммарное число плит.

В качестве примера, возьмем панель ПК 60.15-8, чей вес равен 2,85 т:

Величина несущей площади — 6,0 х 15,0 = 9,0 м2.
Нагрузка на единицу площади — 2,85 : 9,0 = 0,316 т.
Вычитаем величину собственного веса из нормативного показателя — 0,8 — 0,316 = 0,484т.
Производим приблизительный расчет веса перегородок, полов, стяжки и мебели. Пусть в нашем случае это будет 0,3т.
Теперь осталось выполнить последнее действие — 0,484 — 0,3 = 0,184. Это и есть запас прочности.

Глубина и нахлест (СНиП)

В Пособии по проектированию жилых помещений (СНиП 2.08.01-95) так описано минимальное опирание плит перекрытия.

Когда ЖБИ сплошного сечения укладываются на основания из бетона или на армопояс:

• при четырех сторонах опоры или двум длинным и одной короткой — 40,0 мм;
• когда при перекрытии пролетов, не превышающих 4,2 м, и использовании двух точек опоры или двух коротких и одной длинной — 50,0 мм;
• если длина пролета превышает 4,2 м и используются две опоры — 70,0 мм.

Для многопустотных ЖБИ, как правило, минимальная опора плит перекрытия равна 120,0 мм.

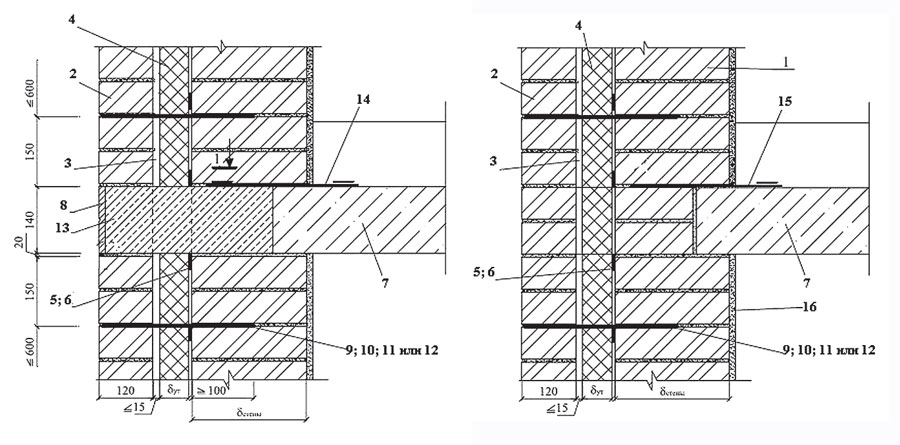

Узлы опирания

Предназначение узлов опирания пустотных плит перекрытия — надежно и правильно зафиксировать плиту перекрытия на несущих стенах. Чтобы закрепить плиту используется раствор и жесткие армированные соединения.

К узловым соединениям применяются следующие требования:

• не допустимо плотное примыкание торцевой стороны плиты к кладке;
• перед укладкой перекрытий на стену, последняя покрывается теплоизоляционным материалом;
• чтобы не допустить потерь тепла, для закрытия выходов пустотных отверстий используются специальные вкладыши;
• жесткость соединения перекрытия с армопоясом обеспечивается посредством жесткого соединения между собой армирующих элементов каждого изделия.

В зависимости от типа и количества капитальных элементов выполняется монтаж узлов. В случае опирания перекрытия опоры на две стены, используются поперечные несущие стены.

При укладке плит перекрытия на стены необходимо строго придерживаться проектно-технической документации на возведение здания. Проектирование «коробки» будущего здания осуществляется таким образом, чтобы обеспечивалась оптимальная глубина опирания, без допущения защемления и разрывов по периметру.

На нашем сайте вы также можете приобрести плиты железобетонные опорные и найти подробную информацию по производству и использованию.

О компании

Ищете железобетонные изделия в Казани с доставкой в кратчайшие сроки? Тогда спешите оставить зявку по телефонам: +7 (843) 290-57-41, +7 (843) 226-77-00!

Гарантии оплата и прочее

«Новотех-Строй» гарантирует качество поставляемой продукции.

Мы принимаем оплату как на рассчетный счет, так и наличными.

Мы производим доставку нашей продукции по Казани и Республике Татарстан.

Ознакомьтесь с нашим каталогом. Если Вы по какой-то причине не нашли того, что искали, обратитесь к менеджеру.

Заказать звонок

!

Мы используем cookie-файлы. С их помощью мы заботимся о Вас, улучшая работу этого сайта

Правила монтажа плит перекрытия на стены из разных материалов. Как устанавливают плиты перекрытия на стены их разных материалов?

Содержание

1. Правила монтажа плит перекрытия на стены из разных материалов. Как устанавливают плиты перекрытия на стены их разных материалов?
   • Стены из кирпича
   • Блоки из керамзита: стеновые конструкции
   • Газобетонная «коробка»
   • Стены из поризованных блоков
2. Монтаж плит перекрытия технология. Монтаж плит перекрытий.
3. Опирание плит перекрытия на кирпичную стену 250 мм. Особенности и назначение панелей перекрытия
4. Монтаж плит перекрытия на ригели. Требования СП и СНиП
   • Техника безопасности
5. Монтаж плит перекрытия на кирпичную стену. Особенности плитных ЖБИ
6. Монтаж плит перекрытия технологическая карта. Технологическая карта на монтаж плит перекрытия
7. Технология выполнения монтажа плит перекрытий по алгоритму. Технология монтажа плит перекрытия
8. Укладка плит перекрытия на керамзитобетонные блоки. Укладка плит перекрытия на блоки из керамзитобетона
   • Какие существуют виды плит?
   • Особенности монтажа

Правила монтажа плит перекрытия на стены из разных материалов. Как устанавливают плиты перекрытия на стены их разных материалов?

Очень часто у неопытных строителей возникает сложность, как ставить ЖБИ плиты на несущие конструкции. Все зависит от того материала, из которого выполнялась «коробка» будущего здания. Изучим пару примеров.

При установке ЖБИ плит на сооружения из кирпича или бетона, их можно выкладывать прямо на несущие стены на специальный раствор из песка и цемента толщиной примерно 2 см. Однако нужно учитывать и глубину посадки, для кирпичных стен это 12 см.

Вопрос, как выкладывать плиты перекрытия на блоки керамзита, является достаточно сложным для строителей. Так как эти блоки имеют не такую прочность как, например, кирпичи, правилами рекомендовано устанавливать пояс из арматуры на несущие конструкции толщиной максимум 20 см, что позволит более равномерно распределять нагрузку.

Естественно плиты устанавливаются только после того, как пояс набрал прочность и способен выдержать ЖБИ плиты. Наилучшая глубина опоры для блоков керамзита составляет 10-15 см.

Как и в случае с блоками из керамзита, для газобетона предусматривается установка армирующего пояса по всей площади несущей конструкции.

В зависимости от слоя армирующего пояса и размеров плит, глубина посадки для газобетона должна быть в пределах 10-17 см.

В случае с поризованными блоками плиты перекрытия укладываются на так называемую подушку из 3 сантиметров раствора и армирующей сетки. Диаметр используемой проволоки составляет 4 мм, а ячейки сетки имеют размер 5х5 см.

Есть и ещё способы раскладки. Например, делают прокладку из трёх слоёв полого кирпича, на которые в последствии выкладывают плиты.

Монтаж плит перекрытия технология. Монтаж плит перекрытий.

Для строповки плит перекрытий с монтажными петлями используют универсальный четырехветвовой строп с подвеской, обеспечивающей равномерное распределение усилий в ветвях стропа.

Рисунок: Схема строповки плиты.

Перед монтажом плит перекрытий пустотелых во избежание промерзания заделываются пустоты бетонной пробкой или утеплителем со стороны наружной стены. Зачастую пустоты могут заделываются уже на заводе изготовителе.

Рисунок: Заполнение пустот бетонной пробкой на заводе изготовителе.

Рисунок: Заполнение пустот утеплителем.

Перед монтажом плит перекрытий подвала необходимо предварительно убедиться, что отсутствуют разрывы и дефекты гидроизоляции фундамента.

Укладывают плиты перекрытия на идеально ровную поверхность стеновой конструкции, предварительно уложив растворную смесь толщиной 20 мм. Для обеспечения равномерной передачи и равномерности распределения нагрузки на несущие стены необходимо соблюдать ширину опирания плит перекрытий. Ширина опорной поверхности плит перекрытий на несущие конструкции зависит от материала стен, оптимальная ширина составляет 120 мм. Если пренебрегать шириной опорной поверхности, то в последствии это может привести к разрушению стен или плиты перекрытия.

В зависимости от материала стеновой конструкции, ширина опирания должна принимается:

Вид материала стеновой конструкции	Ширина опорной поверхности, мм
для стен из крупноформатных бетонных блоков	50-90
для стен из мелкоштучных материалов	90-120
для хрупких стеновых конструкций, которые имеют низкую плотность (газосиликатные блоки, пеноблоки и т. д.)	100-150
для стальных несущих элементов (двутавровые балки и т.д.)	до 70

Укладывают плиты перекрытий на две противоположные стороны стены по торцевым сторонам плиты или на три торца стены, образующие п-образный контур.

Рисунок: Процесс монтажа плит перекрытий.

Порядок монтажа плит перекрытий:?

1. очистить поверхность от мусора и остаток раствора;
2. проверить уровнем горизонтальность поверхности стен и исключить перепады по высоте более 15 см;
3. уложить цементно-песчаный раствор толщиной 20 мм;
4. выполнить строповку плиты перекрытия и переместить монтажным краном в место монтажа плиты;
5. ломом корректируем положение плиты, проверить пятно контакта и опустить плиту;
6. выполнить растроповку и анкеровку плиты;
7. зазор между торцевыми поверхностями плит заделать цементно-песчаным раствором.

Плиты перекрытия укладываются на растворную смесь толщиной 2 см. Консистенция растворной смеси должна быть густая, чтобы при монтаже плиты перекрытия полностью не выдавливалась.

Рисунок: Резка плиты перекрытия.

Если при монтаже сплошных монолитных плит перекрытий возникает потребность в уменьшении длины плит, тогда для этого потребуются болгарка с алмазным кругом для резки по бетону, диск для резки арматуры, кувалда и лом.

Последовательность действий резки плиты:?

1. очертить мелом требуемый размер плиты
2. уложить подложку по разметке плиты для предохранения бетона от сколов;
3. отрезать плиты по меловой разметки;
4. ударить кувалдой по поверхности и торцам плиты;
5. перерезать болгаркой с диском арматуру.

Рисунок: Монолитный участок.

В любом строительстве здания или сооружения часто происходит, что размеры перекрываемого помещения не соответствуют размерам плит перекрытиям. В таком случае образуются открытые не перекрытые участки, которые необходимо замоноличивать. Без монолитных участков не обходится ни строительство зданий и сооружений.

Порядок устройства монолитных участков:?

1. устанавливается деревянная опалубка на нижнюю поверхность;
2. устанавливается арматура;
3. заливается бетоном;
4. после затвердения снимается опалубка и выполняется стяжка.

Рисунок: Армированный пояс.

Если монтаж плит перекрытий ведется на стены из легкого материала (газосиликатные блоки, пеноблоки и т.д.), то необходимо предусматривать укрепление стен путем устройства армированного пояса. При кладке стен из мелкоштучного материала последний ряд кладки перед монтажом плит перекрытий необходимо устраивать тычковым.

Монтаж плит перекрытий ведется согласно ТНПА, а также в соответствии со строительным проектом.

Монтаж плит перекрытий ребристых ведут насухо на опорные конструкции, путем приваривания к закладным деталям на несущие конструкции.

Перекрывать несколько пролетов одной плитой перекрытия запрещено, так как плита может треснуть.

Опирание плит перекрытия на кирпичную стену 250 мм.

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

• над подвальным помещением;
• между этажами здания;
• под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

• сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
• сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

• повышенная прочность;
• увеличенная несущая способность;
• монтажная готовность;
• технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

• надежностью;
• жесткостью;
• влагостойкостью;
• огнестойкостью;
• звуконепроницаемостью;
• долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

• различных видов кирпича;
• вспененных блоков;
• газобетонных элементов;
• армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Монтаж плит перекрытия на ригели. Требования СП и СНиП

Монтаж плит перекрытия (ПП)- работа весьма ответственная, которая связанная с высоким уровнем опасности , а поэтому требует точного выполнения правил монтажа и техники безопасности.

Нормирование требований к перекрытиям уже начинают с момента выбора конструкционных материалов, из которых изготавливается плита перекрытия, а далее при выполнении проектных и монтажных работ. При этом формируется государственная, ведомственная и производственная система контроля по каждому этапу.

Расчет допустимых нагрузок выполняется на основании СНиП 2.03.01-1984 и 2.01.07-85* . Они допускают нормативный прогиб ПП не больше 1/150 от пролета либо 1/75 от вылета консолей. В таком случае при эксплуатации будет гарантировано отсутствие трещин на поверхности конструкции. А подготовительные мероприятия должны проводиться согласно требованиям СНиП 3.01.01, изданного в 1985 году.

Схема монтажа плит перекрытий на фото:

Также застройщику нужно будет соблюдать следующие требования:

1. Технология сооружения ПП определена нормативами СНиП 3. 03.01 , изданного 1987 году. Данный нормативный акт допускает установку конструкций только по проекту с геодезической проверкой, и исключительно после завершения усиления несущих колон либо аналогичных конструкций и проверки их на прочность.
2. Выполнение норм техники безопасности при монтажных работах на перекрытиях отражены в СНиП III-4, изданного 1980 году.
3. Основные указания по порядку выполнения работ отражены в СНиП 3.03.01, изданного в 1987 году.
4. Плиты перекрытия для зданий должны соответствовать ГОСТ 9561 , изданному в 1991 году.
5. В процессе производства работ исполнители руководствуются требованиями СНиП 12.03, изданного в 2001 году.

Техника безопасности

Установка ПП относится к перечню работ с повышенной опасностью. Выполнение и основных, и вспомогательных монтажных работ обязаны соответствовать требованиям базового нормативного акта — СНиП NoIII-4,1980 года издания.

Ответственность и руководство над персоналом поручают многоопытным инженерно-техническим сотрудникам, а подъемная техника и приспособления, используемые в ходе СМР, должны отвечать требованиям Госгортехнадзора и быть аттестованными на работоспособность.

Также необходимо выполнять следующие базовые требования ТБ:

1. Монтажный персонал и крановщики обязаны пройти предварительное обучение, сдать экзамены и получить допуск на установку плит перекрытия.
2. Крановщик обязан иметь надлежащее сертификационное свидетельство, удостоверяющее его право управления краном.
3. На стройплощадку предварительно поставляют все оборудование и инструменты, которые должны быть исправными и аттестованными на работоспособность.
4. Монтажники должны комплектоваться средствами защиты и спецодеждой.
5. Зона СМР ограждается особыми ограждающими конструкциями.
6. Все строительные элементы в границах нижнего этажа обязаны быть установлены и надежно зафиксированы.
7. До монтажа на проектное месторасположения, все ПП очищаются от грязи и наледи.
8. Запрещено выполнять подъем ПП, с поврежденными или отсутствующими монтажными петлями.
9. С крановщиком обязана быть обеспечена зрительная, звуковая и сигнальная связь. Допустимо применение рации либо сотовых устройств.
10. Расстроповка ПП при погрузочно-разгрузочных работах выполняется исключительно после контроля ее на устойчивость, а после установки, контролируют надежность закрепления с закладными узлами несущей конструкции.
11. В процессе выполнения монтажа ПП весь задействованный в операции монтажный персонал обязан соблюдать ТБ при работах на высоте.
12. При выполнении работ без подмостей верхолазные рабочие снабжаются аттестованными предохранительными поясами и нескользящей обувью.
13. Запрещено нахождение персонала под конструкциями, во время перемещения ПП.
14. Строповка ПП должна быть выполнена таким способом, чтобы можно было передвигать конструкцию в зону установки в положение, максимально близкое к проектному.
15. Снимать стропы с ПП разрешено исключительно после завершения их размещения на твердой поверхности.
16. Сварочные работы можно поручать только аттестованным сварщикам, имеющих надлежащее удостоверение.

Монтаж плит перекрытия на кирпичную стену. Особенности плитных ЖБИ

Многопустотные (круглопустотные или ПК) ж/б плиты – изделия, которые применяются преимущественно при возведении жилых домов. Кроме ПК плит выпускаются разновидности с продольными ребрами жесткости (ПБ), плоские и шатровые панели, у которых ребра жесткости распределены вдоль всего периметра.

Популярность панелей ПК по сравнению с другими разновидностями объясняется их сравнительно небольшим весом. Они хорошо перераспределяют нагрузку, идущую сверху, на нижние конструкции, но при этом собственная нагрузка минимизируется.

Прочность круглопустотных изделий рассчитана на все виды нагрузок. ГОСТ 9561-91 определяет их габариты следующим образом:

• Длина варьируется от 2,7 до 9 м; толщина (высота) всегда одинаковая: 220 мм.
• Ширина: 1, 1,2, 1,5 и 1,8 м.
• Диаметр пустот. Пустоты могут иметь круглую или цилиндрическую форму, с диаметром 114, 127, 140 или 159 мм.

Для производства ЖБИ используют многоразовые формы. Если нужна нестандартная заготовка, изготавливают опалубку для заливки бетона, но по стоимости такая продукция становится дороже.

Плитные ЖБИ выбирают, исходя из следующих данных:

• Технические особенности будущего дома. Важны параметры стеновых конструкций: материал и габариты. Опирание плиты перекрытия на кирпичную стену будет отличаться от расчетов для блочных проектов.
• Предполагаемые нагрузки (расчет ведется на стадии проектирования).
• Предназначение строения, будет оно жилым, промышленным или общественным.
• Сейсмическая обстановка места строительства.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/steny-na-monolitnuyu-plitu-perekrytiya-opisanie

Монтаж плит перекрытия технологическая карта. Технологическая карта на монтаж плит перекрытия

Технологическая карта на монтаж плит перекрытия

Область и эффективность применения карты

Карта предназначена для организации труда рабочих при монтаже самоходным гусеничным краном панелей покрытия (перекрытия) при возведении пожарного депо. Работы по монтажу вести в соответствии со СНиП III-16-80 «Сборные железобетонные конструкции. Правила производства и приемки работ».

Условия и подготовка выполнения процесса

До начала работ должны быть смонтированы и окончательно закреплены все конструкции нижележащего этажа и ригели данного этажа, доставлены в зону монтажа и расположены на рабочем месте монтажное оборудование, приспособления и инструменты, уложены панели перекрытия в штабеля в зоне действия монтажного крана.

Строительные материалы и конструкции

Укладывают железобетонные панели площадью 9 м2.

Допускаемые отклонения от основных проектных размеров, мм:

по длине ±6; по ширине ±5;

по высоте и ширине ребер, толщине полки плиты ±3.

Для подготовки постели под плиту применяют раствор.

Исполнители:

монтажник конструкций 5 разряда ( М5) — 1;

монтажник конструкций 4 разряда (М4) – 1;

такелажник 3 разряда (Т3)- 1;

машинист крана 6 разряда (М)- 1.

Технология процесса и организация труда

1) Операции по монтажу сборных железобетонных панелей перекрытия,

выполняют в следующем порядке:

— подготовливают панель к строповке;

— устраивают растворную постель;

— стропят и подают панель к месту укладки;

— укладывают панель на растворную постель;

— рихтуют в проектное положение и расстроповывают панель;

— подготовляют место укладки следующей панели.

Технология выполнения монтажа плит перекрытий по алгоритму. Технология монтажа плит перекрытия

Собственно, процесс укладки плит не содержит в себе сколько-нибудь заметных сложностей. С помощью подъемной техники плита подается на заданное место и ориентируется с использованием ломов и т. п. приспособлений.

Однако при этом стоит учитывать несколько важных особенностей:

1. Опирание плит перекрытия на стены здания . Минимальное его значение зависит от материала, из которого изготовлены стены:
   • для кирпичных стен – 90 мм;
   • для стен из бетона – 75 мм;
   • пористых крупноблочных материалов – 120 мм;
   • для металлоконструкций – 70 мм.   Вместе с тем, существуют ограничения и по максимальной глубине, на которую плиты могут быть заведены в стены:
   • для железобетона и крупногабаритных бетонных блоков – 120 мм;
   • для стен из кирпича или сходных с ним по габаритам стеновых материалов – 160 мм.
2. Размеры плит . Далеко не всегда удается закрыть плитами имеющегося размера все перекрываемое пространство. Решение проблемы будет таким:
   • после вычисления величины нехватки ширины имеющихся плит, раскладка плит происходит с отступом, равным половине остающегося свободным пространства;
   • основной монтаж производится по обычной технологии;
   • получившиеся промежутки между стенами и поверхностью перекрытия закладываются обрезками плит, шлакоблочным или другим подобным материалом. Чтобы подобные «надставки» обрели прочное сцепление как со стенами, так и с плитами перекрытия, их установку следует производить с применением цементно-песчаного раствора.
3. Расстояние между плитами перекрытия . Следует оставлять некоторое расстояние между закладываемыми плитами. Несколько миллиметров свободного пространства никаким образом не повлияют на надежность конструкции, но значительно упростят выравнивание плит.
4. Установка частично поврежденных плит перекрытия . Малоэтажное индивидуальное строительство в большинстве случаев не предполагает сколько-нибудь серьезных нагрузок, поэтому зачастую для укладки перекрытий вполне возможно применять плиты с небольшими дефектами: сколами, трещинами и т.д. Однако при этом нужно учитывать такие моменты, как:
   • плиты со значительными трещинами заводятся на опорные стены на расстояние не меньше 10 см;
   • если в плите перекрытия есть трещина, располагать ее лучше всего таким образом, чтобы дефектное место попало поверх внутренних перегородок и стен;
   • обеспечить достаточный уровень надежности можно путем размещения бракованной плиты между плитами без изъянов, с последующей организацией бетонной стяжки.

Укладка плит перекрытия на керамзитобетонные блоки.

Плиты перекрытия укладывать на керамзитобетонные блоки можно с учетом определенных требований, включающих опалубку, армирование и дополнительное выравнивание поверхностей. Существует несколько типов перекрытий, которые выбираются не только учитывая их плотность, но финансовые и трудовые возможности заказчика. Проектировать и осуществлять монтаж таких конструкций рекомендуется под руководством опытного прораба.

1. Какие существуют виды плит?
2. Сборные конструкции
3. Монолитные
4. Деревянные
5. Железобетонные
6. Сборно-монолитные
7. Особенности монтажа

Какие существуют виды плит?

Сборные конструкции

Перекрытия этого типа помогают сократить период строительства здания. Однако существует проблема, которая связана с затратами на тяжелую технику. Выделяется несколько разновидностей материала:

• Полнотелые. Керамзитобетоном, монолитным образом, покрывают заранее изготовленный арматурный стальной каркас. Изделие обладает выносливостью и значительным весом.
• Пустотелые. В создании применяется конструкционный керамзитобетон со средней плотностью (не менее 1500 кг/м3). Пустоты обеспечивают им легкость, лучшую тепло- и звукоизоляцию, чем у полнотелых конструкций.
• Ребристые. Плита имеет в своем строении продольные или поперечные ребра жесткости, которые увеличивают выносливость к нагрузкам.

Монолитные

Устроить такое перекрытие строители могут собственноручно. По финансовым затратам это обойдется экономичнее, чем изготовление сборной конструкции. Негативной стороной является увеличение срока строительных работ и физических нагрузок для работников. В процессе создания используются:

• стальной профиль;
• оцинкованный профилированный настил;
• плита из керамзитобетона.

Деревянные

Материал экономичный, легкодоступный, не требует повышенных физических затрат при монтаже. Однако стоит учитывать, что использовать балки при покрытии более 5 метров не рекомендуется, так как у него есть свойство прогибаться. Обязательным условием является покрытие деревянной поверхности специальными составами, которые защищают его от гниения, пожара и насекомых.

Железобетонные

Способ позволяет осуществить любую архитектурную задумку и повысить прочность здания. Отлично подходит для перекрытия следующего этажа после цокольного, чтобы защитить здание от избытка влаги. Легкость монтажа, большая площадь перекрытия являются неоспоримым преимуществом строительного материала. Однако стоит помнить, что потребуются дополнительные затраты на специализированную технику и укрепление фундамента, поскольку нагрузка на него увеличится.

Сборно-монолитные

Перекрытия этого типа собирают в себе все положительные качества двух предыдущих подходов. Одновременно снижаются денежные и временные затраты. Активно используется вариант часторебристых балочных покрытий. Конструкция представлена несущими стальными фермами, которые крепятся на железобетонных балках и пустотелыми керамзитоблоками. Такой подход позволяет охватить своим покрытием пролеты до 8 метров. Главными достоинствами метода выступают:

• экономия силовых затрат на 25—40%;
• уменьшаются работы по опалубке, армированию и замесу бетонных растворов.

Выбирать вариант устройства перекрытий стоит с учетом денежных и силовых возможностей, а также климатических особенностей местности.

Особенности монтажа

При укладке плит на керамзитобетонные блоки требуется соблюдение ряда обязательных правил:

• Использование песчано-цементного смеси надежно скрепляет стену и перекрытие, а также распределяет нагрузки равномерно.
• Арматурным прутом увеличивают выносливость и выравнивают поверхность для укладки плиты.
• Намеренно заливать армопояс не требуется, так как блоки из керамзитобетона отличаются прочность и способны самостоятельно справиться с нагрузкой.
• Производить укладку рекомендуется на несущие стены, которые хорошо скреплены. Иначе под тяжестью перекрывающих опор они могут разойтись.
• При перекрытии цокольного этажа, предварительно прокладывают 2 слоя рубероида.

Установка железобетонных плит перекрытия делается на подготовленную и выровненную поверхность.

Монтировать плиты стоит на предварительно подготовленную поверхность. Для этого ее выравнивают, чтобы положенный сверху материал не качался и плотно прилегал. Обязательно укладываются изоляционные полосы. Стоит учитывать, что выравнивание происходит со стороны потолка, а пол приводится в порядок при помощи цементной стяжки. Если перекрытие происходит на цементно-песчаном растворе, то стоит выдержать 12 часов после его нанесения.

В процессе строительных расчетов часто задается вопрос о выносливости керамзитобетонных блоков к плитам перекрытий. Материал прочный и хорошо выдерживает повышенные нагрузки. Однако, в процессе монтажа перекрытий стоит соблюдать ряд правил, которые помогут укрепить здание и повысить его выносливость к различным внешним воздействиям.

БЕТОННАЯ КИРПИЧНАЯ КОНСТРУКЦИЯ — NCMA

ТЭК 03-08А

ВВЕДЕНИЕ

Бетонная кладка является популярным строительным материалом из-за его прочности, долговечности, экономичности и устойчивости к огню, шуму и насекомым. Однако, чтобы функционировать в соответствии с проектом, здания из бетонной кладки должны быть построены должным образом.

В данном ТЭК содержится краткий обзор различных материалов и методов строительства, применяемых в настоящее время для бетонной кладки. Кроме того, подробно описана типовая последовательность строительства.

МАТЕРИАЛЫ

Входящие в состав кладочные материалы: бетонные блоки, раствор, цементный раствор и сталь, каждый из которых способствует характеристикам каменной конструкции. Бетонные блоки обеспечивают прочность, долговечность, огнестойкость, энергоэффективность и шумоизоляцию стеновой системы. Кроме того, блоки из бетонной кладки изготавливаются самых разных размеров, форм, цветов и архитектурной отделки, что позволяет им иметь любой внешний вид и функции. Руководство по формам и размерам бетонной кладки (ссылка 4) иллюстрирует широкий выбор доступных единиц.

Несмотря на то, что раствор составляет примерно 7% площади типичной каменной кладки стены, его влияние на эксплуатационные характеристики стены является значительным. Строительный раствор связывает отдельные элементы каменной кладки вместе, позволяя им действовать как составная структурная сборка. Кроме того, раствор герметизирует швы от проникновения влаги и воздуха, а также связывает арматуру швов, анкеры и стяжки, чтобы все элементы работали как единое целое.

Затирка используется для заполнения ядер каменной кладки или стенных полостей для улучшения структурных характеристик и/или огнестойкости каменной кладки. Затирка чаще всего используется в армированных конструкциях для структурного соединения стальных арматурных стержней с каменной кладкой, что позволяет двум элементам действовать как единое целое при сопротивлении нагрузкам.

Армирование, введенное в конструкции бетонной кладки, повышает прочность и пластичность, обеспечивая повышенную устойчивость к приложенным нагрузкам и, в случае горизонтального армирования, к усадочному растрескиванию.

Спецификации, регулирующие требования к материалам, перечислены в Таблице 1.

Таблица 1 — Спецификации материалов для каменной кладки

МЕТОДЫ СТРОИТЕЛЬСТВА

Строительство с применением раствора

Большинство конструкций из бетонной кладки представляют собой строительные конструкции с раствором, т. е. элементы скрепляются вместе раствором. Изменение схемы соединения или соединения бетонной каменной стены может создать широкий спектр интересных и привлекательных образов. Кроме того, на прочность кладки может влиять схема скрепления. Наиболее традиционная схема скрепления для бетонной кладки — бегущая связка, при которой вертикальные швы смещены на половину длины единицы.

За исключением конструкции с подвижной кладкой, наиболее популярным типом скрепления блоков бетонной кладки является склеивание штабелем. Хотя укладка кладки обычно относится к кирпичной кладке, построенной таким образом, что головные швы выровнены по вертикали, она определяется как кладка, уложенная таким образом, что головные швы в последовательных рядах смещены по горизонтали менее чем на одну четверть единицы длины (ссылка 2). В TEK 14-6 «Схемы скрепления бетонной кладки» (ссылка 3) показаны различные схемы скрепления и описаны их характеристики.

Сухая конструкция

Альтернативой склеенной конструкции является сухая конструкция (также называемая поверхностным склеиванием), при которой блоки укладываются без какого-либо раствора, а затем обе поверхности стены покрываются материалом для поверхностного склеивания. Прокладки или наземные единицы используются для поддержания высоты. Этот метод строительства приводит к более быстрому строительству и меньше зависит от навыков рабочего, чем строительство на растворе. Кроме того, поверхностное связующее покрытие обеспечивает отличную устойчивость к проникновению дождя. TEK 3-5A, Бетонная кладка с поверхностным связыванием (сноска 9)), содержит дополнительную информацию об этом методе построения.

ПОСЛЕДОВАТЕЛЬНОСТЬ СТРОИТЕЛЬСТВА

Раствор для замешивания

Для получения однородного раствора от партии к партии в смеситель следует добавлять одинаковые количества материалов и добавлять их в одном и том же порядке. Время смешивания раствора, методы укладки и инструменты также должны быть одинаковыми, чтобы получить однородный раствор для всей работы.

При строительстве бетонной кладки смешивание раствора на месте в идеале должно выполняться в механическом смесителе, чтобы обеспечить надлежащую однородность всей партии. Растворные материалы следует помещать в смеситель одинаковым образом от партии к партии, чтобы поддерживать постоянные свойства раствора. Как правило, примерно половина воды для затворения сначала добавляется в смеситель. Затем добавляется примерно половина песка, а затем известь. Затем добавляют цемент и остаток песка. По мере того, как раствор перемешивается и начинает застывать, добавляется остальная часть воды. Спецификация для каменных конструкций (ссылка 7) требует, чтобы эти материалы перемешивались в течение 3-5 минут. Если раствор перемешивается недостаточно долго, растворная смесь может не достичь однородности, необходимой для желаемых характеристик. Более длительное время смешивания может повысить удобоукладываемость, удержание воды и срок службы плиты.

Раствор должен прилипать к кельме, когда его поднимают, и легко соскальзывать с кельмы при распределении. Раствор также должен удерживать достаточно воды, чтобы раствор на доске не терял удобоукладываемости слишком быстро, и чтобы каменщик мог распределить швы слоя раствора перед кладочной конструкцией. Раствор также должен быть достаточно жестким, чтобы изначально выдерживать вес бетонных блоков кладки.

Чтобы раствор оставался влажным, растворную плиту следует увлажнять при загрузке новой порции. Когда раствор на доске начинает высыхать из-за испарения, его следует подвергнуть повторному отпуску. Для повторного отпуска раствор смешивают с небольшим количеством дополнительной воды для улучшения удобоукладываемости. После гидратации значительного количества цемента повторный отпуск становится неэффективным. По этой причине раствор может быть подвергнут повторному отпуску только через 1,5–2,5 часа после первоначального смешивания, в зависимости от условий на месте. Например, сухие, жаркие и ветреные условия сокращают срок службы плиты, а влажные, прохладные и безветренные условия увеличивают срок службы плиты раствора. Раствор следует выбросить, если он показывает признаки затвердевания или если с момента первоначального смешивания прошло 2,5 часа.

Раствор для укладки

Стыки оголовка и основания обычно имеют толщину ⅜ дюйма (10 мм), за исключением фундаментов. Раствор должен полностью проходить по поверхности основания пустотелых элементов на толщину лицевой оболочки, чтобы швы были полностью заполнены. Твердые элементы должны быть полностью залиты раствором.

Хотя важно обеспечить достаточное количество раствора для правильной укладки бетонных блоков кладки, излишки раствора не должны попадать в дренажные полости или в залитые цементным раствором ядра. В залитой раствором кладке необходимо удалить выступы раствора, выступающие более чем на 1/2 дюйма (13 мм) в ячейки или полости, подлежащие заливке раствором (сноска 7).

Важность укладки по линии

Опытные каменщики утверждают, что они могут уложить примерно в пять раз больше блоков кладки, работая по линии каменной кладки, чем используя только линейку. Линия каменщика дает каменщику ориентир для укладки блока прямо, отвесно, на нужной высоте и уровне. Линия прикреплена так, что она дает ориентир для выравнивания верхней части трассы.

Если необходимо проложить длинную трассу, в одной или нескольких точках вдоль линии можно разместить триггер, чтобы предотвратить провисание линии. Перед началом работы каменщик должен убедиться, что линия ровная, натянутая и не вырывается.

Каждый каменщик, работающий на одной и той же линии, должен следить за тем, чтобы блок не касался этой линии. Это немного отклонит линию и приведет к тому, что остальная часть трассы будет проложена не по линии. Линию следует время от времени проверять, чтобы убедиться, что она остается на месте.

Укладка бетонных блоков

УСТАНОВКА БЛОКОВ

Фундамент

Перед возведением блочной стены фундамент должен быть ровным и чистым, чтобы раствор хорошо прилипал. Он также должен быть достаточно ровным. На фундаменте не должно быть льда, грязи, масла, глины и других веществ, которые могут уменьшить адгезию.

Разметка стены

Снятие размеров с фундамента или плана этажа и перенос этих измерений на фундамент, цоколь или плиту перекрытия является первым шагом в разбивке стены.

После того, как две точки измерения установлены, угол к углу, на поверхности фундамента наносится меловая линия, определяющая линию, по которой будет укладываться лицевая сторона блока. Поскольку меловая линия может быть смыта дождем, жирный мелок, линейная краска, гвоздь или отвертка могут отметить поверхность для ключевых точек вдоль меловой линии, а меловая линия будет повторно нанесена вдоль этих ключевых точек. После того, как вся поверхность размечена на предмет расположения стен, проемов и контрольных швов, следует произвести окончательную проверку всех замеров.

Пробная прогонка — протягивание первого ряда

Начиная с углов, каменщик укладывает первый ряд без какого-либо раствора, чтобы можно было визуально проверить размеры на плане пола или фундамента и то, как на самом деле подходит первый ряд план. При такой сухой раскладке бетонные блоки будут нанизываться по всей ширине и длине фундамента, плиты перекрытия и даже поперек проемов. Это покажет каменщику, как будет поддерживаться связь над отверстием. Полезно иметь куски дерева шириной ⅜ дюйма (10 мм), чтобы поместить их между блоками, когда они укладываются всухую, чтобы имитировать швы известкового раствора.

В этом пробном прогоне каменщик может проверить, как блок будет располагаться для проемов, которые находятся выше первого ряда — окон и т. д., убрав блок из первого ряда и проверив расстояние для блока на более высоком уровне. Эти проверки покажут, нужно ли резать блоки. Оконные и дверные проемы должны быть дважды сверены с чертежами оконного цеха до начала строительства.

Когда это будет сделано, каменщик отмечает точное расположение и угол углов. Крайне важно, чтобы угол был построен, как показано на плане фундамента или этажа, чтобы сохранить модульные размеры.

Кладка угловых элементов

Возведение углов является наиболее точной работой, стоящей перед каменщиком, поскольку углы будут служить ориентиром для возведения остальной части стены. Угловой столб может облегчить эту работу. Угловой столб — это любой тип столба, который можно зафиксировать в правильном вертикальном положении и который будет удерживать натянутую линию каменщика, не изгибаясь. Угловые столбы для стен из бетонных блоков должны быть отмечены через каждые 4 или 8 дюймов (от 102 до 203 мм), в зависимости от высоты трассы, и отметки на обоих столбах должны быть выровнены таким образом, чтобы линия каменщика находилась на одном уровне между ними.

После того, как угловые столбы правильно выровнены, первый ряд кладки укладывается на раствор. Как правило, требуется растворный шов от ¼ до ¾ дюйма (от 6,4 до 19 мм), чтобы компенсировать неровности поверхности основания. Начальный стык постели должен быть полным стыком постели на фундаменте, фундаменте или плите. В некоторых районах обычной практикой является мокрая установка начального слоя кладки непосредственно во все еще влажный бетонный фундамент.

Там, где арматурные стержни выступают из фундамента или плиты, первый ряд не укладывается в полную постель раствора. В этом случае каменщик оставляет пространство вокруг арматурных стержней, так что блок будет сидеть в растворе, но раствор не будет покрывать область, прилегающую к дюбелям. Это позволяет цементному раствору сцепляться непосредственно с фундаментом в этих местах.

После нанесения раствора на размеченное основание аккуратно устанавливается первый угловой блок. Очень важно, чтобы это первое блюдо было ровным и ровным.

После того, как угловой блок установлен, устанавливаются направляющие блоки — три или четыре блока, выходящие с каждой стороны угла. Головные соединения заранее смазываются маслом, и каждый блок слегка прижимается к блоку на месте. Этот толчок поможет плотнее зафиксировать головной шарнир, но не должен быть настолько сильным, чтобы сдвинуть уже установленный блок. Следует соблюдать осторожность, чтобы распределить раствор по всей высоте стыка головки, чтобы не образовались пустоты и зазоры.

Если каменщик не работает с угловой стойкой, то первые ряды проверяются на уровень, отвес и выравнивание по уровню.

Углы и переходы обычно строятся на высоте лесов, при этом каждый ряд отступает на полблока от нижнего ряда. Второй слой будет уложен либо на полную подушку раствора, либо на лицевую оболочку, как указано.

Укладка стены

Каждый ряд между углами теперь можно легко укладывать, растягивая линию между ними. Следует отметить, что блок имеет более толстые перемычки и лицевые оболочки сверху, чем снизу. Более толстая часть полотна должна быть уложена лицевой стороной вверх. Это обеспечивает ручную опору для каменщика и большую площадь поверхности для распределения раствора. После этого первый ряд блоков укладывается из угла в угол, оставляя отверстия, с закрывающим блоком для завершения ряда. Важно, чтобы раствор для закрывающего блока был нанесен таким образом, чтобы все края проема между блоками и все края закрывающего блока были смазаны маслом до того, как закрывающий блок будет аккуратно установлен на место. Кроме того, расположение замыкающего блока должно варьироваться от ряда к ряду, чтобы не создавать слабое место в стене.

Блоки выравниваются и выравниваются, пока раствор еще мягкий и податливый, чтобы предотвратить потерю сцепления раствора, если блоки необходимо отрегулировать.

При укладке каждого блока раствор, который выдавливается, следует срезать краем кельмы и следить за тем, чтобы раствор не падал с кельмы на стену и не размазывал блок по мере того, как он снимается. Если немного раствора попадет на стену, лучше дать ему высохнуть, прежде чем снимать.

Весь выдавленный раствор, вырезанный из растворных швов, можно либо отбросить обратно на растворную плиту, либо использовать для смазывания головных швов блока на месте. Миномет, упавший на землю или строительные леса, нельзя использовать повторно.

На этом этапе каменщик должен:

• С помощью поверочной линейки убедиться, что стена ровная, вертикальная и выровненная.
• Убедитесь, что все растворные швы вырезаны заподлицо со стеной, ожидая обработки, если это необходимо.
• Проверьте схему скрепления, чтобы убедиться, что она правильная и расстояние между соединениями головок правильное. Для подвижного соединения это делается путем размещения линейки по диагонали поперек стены. Если расстояние между суставами головки правильное, линейка будет касаться всех краев блока.
• Убедитесь, что в швах строительного раствора нет проколов или зазоров. Если они есть, и если раствор еще не принял свое первое схватывание, эти дефекты растворного шва должны быть устранены свежим раствором. Если раствор затвердел, единственный способ исправить это — выкопать растворный шов в том месте, где он нуждается в ремонте, и нанести на его место свежий раствор.

Инструментальная обработка швов

Когда раствор затвердеет, головные швы обрабатываются, затем горизонтальные швы обрабатываются салазками, а образующиеся заусенцы удаляются лезвием кельмы. При отделке швов важно плотно прижимать, не вдавливая швы. Это сжимает поверхность шва, повышая водонепроницаемость, а также способствует сцеплению между раствором и блоком. Если не требуется иного, стыки должны быть обработаны закругленным фуганком, образуя вогнутый стык. После обработки швов стена готова к очистке.

Очистка

Поверхности каменной кладки следует очистить от дефектов, которые могут испортить окончательный вид каменной кладки, включая пятна, высолы, капли раствора, капли цементного раствора и общий мусор.

Наиболее эффективна очистка во время возведения стены. Такие процедуры, как умелое удаление излишков раствора и очистка стены щеткой перед подъемом строительных лесов, помогают сократить объем требуемой очистки.

Когда раствор попадает на поверхность блока, его часто можно удалить более эффективно, дав ему высохнуть, а затем сбивая его с поверхности. Если на лицевой стороне блока есть пятна, их можно стереть кусочком сломанного блока или счистить жесткой щеткой.

Иногда каменщики намеренно не тратят дополнительное время на поддержание чистоты поверхности каменной кладки во время строительства, поскольку после возведения стены могут быть указаны более агрессивные методы очистки. Это часто имеет место при строительстве каменной кладки с цементным раствором, где пятна раствора могут быть обычным явлением, и может потребоваться общая очистка.

Следует тщательно выбирать метод очистки, так как агрессивные методы очистки могут изменить внешний вид кирпичной кладки. Метод очистки можно протестировать на образце панели или в незаметном месте, чтобы убедиться, что он приемлем.

Спецификация для каменных конструкций (ссылка 7) гласит, что все незавершенные кладочные работы должны быть закрыты сверху для защиты от непогоды.

ДОПУСКИ НА РАЗМЕРЫ

Несмотря на то, что соблюдение жестких строительных допусков желательно для внешнего вида и, возможно, для структурной целостности здания, необходимо признать, что такие факторы, как состояние предыдущего строительства и немодульность проекта, могут потребовать от каменщика немного изменить конструкцию каменной кладки от намеченных планов или спецификаций. Примером этого является ситуация, когда каменщик должен изменять толщину швов изголовья или кровати, чтобы они соответствовали раме или другой ранее существовавшей конструкции. Простота и гибкость, с которой каменная конструкция допускает такие изменения, является одним из преимуществ использования каменной кладки. Тем не менее, каменная кладка все же должна быть построена с определенными допусками, чтобы гарантировать прочность и внешний вид каменной кладки. 9Спецификация 0005

для каменных конструкций (сноска 7) содержит допуски по месту для каменной конструкции, которые допускают отклонения в конструкции, которые существенно не изменяют структурную целостность конструкции. В проектных документах могут потребоваться более жесткие допуски, чтобы обеспечить приемлемый окончательный внешний вид кладки. Если допуски на площадке не соблюдаются или не могут быть выполнены из-за предыдущего строительства, следует уведомить архитектора/инженера.

Допуски на растворный шов

Допуски на растворные швы показаны на рис. 1. Несмотря на то, что швы должны быть выполнены на одном уровне, допускается их отклонение максимум на ± ½ дюйма (13 мм) от уровня при условии, что наклон шва не превышает ± ¼ дюйма. (6,4 мм) на 10 футов (3,1 м).

Ширина межтрубных швов, зазоров и полостей может варьироваться в пределах от –¼ дюйма до +⅜ дюйма (от 6,4 до 9,5 мм). Положения о ширине полости приведены для пространства между створками некомпозитной кладки. Положения не применяются к ситуациям, когда кладка выходит за пределы плит перекрытий или перемычек.

Рисунок 1—Допуски на стыки с раствором

Размеры каменных элементов

На рисунке 2 показаны допуски, применимые к стенам, колоннам и другим каменным строительным элементам. Важно отметить, что указанные размеры блоков бетонной кладки на ⅜ дюйма (9,5 мм) меньше номинальных размеров. Таким образом, стену, которая должна быть построена из бетонных каменных блоков толщиной 8 дюймов (203 мм), не следует отвергать, поскольку ее толщина составляет 7 ⅝ дюйма (194 мм), что меньше кажущегося минимума 7 ¾ дюйма (19).7 1 мм) (8 дюймов (203 мм) минус допуск ¼ дюйма (6,4 мм)). Вместо этого допуск следует применять к указанному размеру 7 ⅝ дюйма (194 мм).

Рисунок 2—Допуски на поперечное сечение и отметку элемента

Отвес, выравнивание и ровность элементов каменной кладки

Допуски на отвесность каменных стен, колонн и других строительных элементов показаны на рисунке 3. Элементы каменного здания также должны выдерживать верно для линии в пределах тех же допусков, что и отклонения от отвеса.

Колонны и стены, продолжающиеся от одного этажа к другому, могут отличаться по выравниванию на ± ¾ дюйма (19 мм) для ненесущих стен или колонн и на ± ½ дюйма (13 мм) для несущих стен или колонн.

Верхняя поверхность несущих стен должна оставаться ровной в пределах уклона ± ¼ дюйма (6,4 мм) на 10 футов (3,1 м), но не более ± ½ дюйма (13 мм).

Рисунок 3—Допустимые отклонения от отвеса

Расположение элементов

Требования к расположению элементов показаны на рисунках 4 и 5.

Рисунок 4—Допуски расположения на плане

Рисунок 5—Допуски расположения по высоте этажа

Ссылки

1. Стены из строительных блоков, VO 6. National Concrete Masonry Association, 1988.
2. Строительные нормы и правила для каменных конструкций, ACI 530-99/ASCE 5-99/TMS 402-99. Отчет Объединенного комитета по стандартам каменной кладки, 1999 г.
3. Шаблоны скрепления бетонной кладки, ТЕК 14-6. Национальная ассоциация бетонщиков, 1999 г.
.
4. Руководство по формам и размерам бетонной кладки, CM 260A. Национальная ассоциация бетонщиков, 1997 г.
.
5. Инспекция строительства бетонной кладки, TR 156. Национальная ассоциация бетонщиков, 1996.
6. Нолан, К. Дж. Каменные и бетонные конструкции. Книжная компания ремесленников, 1982.
Спецификация
7. для каменных конструкций, ACI 530.1-99/ASCE 6-99/TMS 602-99. Отчет Объединенного комитета по стандартам каменной кладки, 1999 г.
Стандартные технические условия
8. для несущих бетонных блоков кладки, ASTM C90-00. Американское общество испытаний и материалов, 2000 г.
.
9. Бетонная кладка с поверхностным связыванием, TEK 3-5A. Национальная ассоциация бетонщиков, 1998 г.
.

NCMA TEK Note 03-08A, редакция 2001 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Опорные балки и несущие стены

Несущие стены — очень горячая тема, потому что их нельзя демонтировать, не установив определенные параметры. Важно знать, что держит ваш дом, а именно опорные балки и несущие стены.

Поэтому всякий раз, когда кто-то решает сделать реконструкцию или ремонт, который включает в себя открытие плана этажа, ему необходимо знать, где расположены несущие стены.

Если стена, которую хотят снести, оказывается несущей, перед демонтажем необходимо предпринять определенные шаги, чтобы не повредить конструкцию.

Эти шаги будут обсуждаться здесь наряду с наиболее часто задаваемыми вопросами о несущих стенах.

Если вас интересует исчерпывающий список вопросов и ответов о несущих стенах, читайте дальше.

В вашем доме есть два типа стен: несущие и ненесущие. Несущая стена — это конструктивный элемент, который помогает переносить вес с крыши на фундамент и грунты. По сути, он поддерживает вашу структуру!

Несущие стены нельзя демонтировать без предварительной установки конструктивной системы, такой как система опорных балок/колонн или стойки, для замены существующей стены. Ненесущие стены не несут нагрузки (вес конструкции) над собой и, как правило, могут быть удалены, не беспокоясь о том, что ваш дом обвалится или треснет!

Против.

Несущие стены необходимы и очень важны для распределения веса по всему дому. Путь, который проходит этот вес, называется путем нагрузки.

Инженеры-строители и архитекторы работают вместе во время первоначального проектирования дома, чтобы стратегически разместить эти несущие стены, выполняя расчет нагрузки для создания наиболее подходящего пути нагрузки.

Демонтаж несущей стены без установки достаточной альтернативы, такой как колонна или стойка, в конечном итоге нанесет ущерб структурной целостности вашего дома.

Так что… не приступайте к сносу стен, не обратившись за профессиональной помощью, например, к инженеру-строителю! Проще говоря, ваш дом может буквально быстро или со временем рухнуть, если его снять неправильно.

Все наружные стены, а также некоторые внутренние стены являются несущими. Прежде чем вкладывать значительное количество времени и энергии в новый план реконструкции, обратитесь за помощью к инженеру-строителю. Важно убедиться, что ваши планы удаления стены возможны. Большую часть времени они есть. Однако может возникнуть ситуация, когда стоимость проекта может стать очень обременительной. Лучше заранее знать, каковы требования, чтобы вы могли планировать соответствующим образом.

В доме есть много несущих структурных компонентов, включая стены, балки, колонны, раскосы и фермы. ПРЕДУПРЕЖДЕНИЕ. Эти элементы нельзя изменять без разрешения и инструкций инженера-строителя.

Источник

Абсолютно опасно сносить несущую стену, если у вас нет правильного плана перед демонтажем. Неосторожный вынос стен из вашего дома может привести к серьезным повреждениям, некоторые из которых невозможно исправить, не говоря уже о финансовых трудностях для исправления ситуации!

Первое, что нужно сделать немедленно, это вызвать инженера-строителя. Это чрезвычайная ситуация. Ваш дом может получить серьезные структурные повреждения.

Они смогут оценить ситуацию и помочь определить лучшее решение.

Вероятность того, что ваш дом сразу упадет, невелика, но это произошло. В доме может быть сильное смещение, и вы можете заметить такие вещи, как провисший или упавший потолок, провисший или упавший пол, заедание дверей и окон, трещины в гипсокартоне или громкий треск.

Эти признаки часто появляются после демонтажа несущей стены.

На рисунках выше показаны опасности неправильного демонтажа несущей стены.

Все эти фотографии были сделаны на втором этаже дома.

Несущая стена внизу демонтирована без укрепления пола временными опорами.

Домовладелец думал, что сможет быстро установить новую балку. Эти повреждения произошли в течение 5 минут после демонтажа стены.

В этот момент вы, вероятно, задаетесь вопросом, какие стены в вашем доме являются несущими. Мы можем дать вам некоторое представление об этом, но опять же, не удаляйте стену без предварительной консультации с инженером-строителем.

В игру вступают такие факторы, как время постройки дома, стиль и размер дома. Инженеры-строители обладают высокой квалификацией в предоставлении решений даже для самых сложных путей нагрузки, принимая во внимание другие структурные компоненты, такие как прогиб, сдвиг, неподвижные, динамические нагрузки и нагрузки на крышу.

Шаг 1: Начните с подвала:

Незавершенные подвалы могут облегчить определение того, где находится вес в доме.

Ищите металлическую двутавровую балку или многослойную деревянную балку. Стены, расположенные непосредственно над этими балками, обычно являются несущими.

Шаг 2: Далее определите направление балок.

Посмотрите на балки подвала или чердака. Большинство несущих стен проходят перпендикулярно балкам. Вы можете использовать искатель стержней или чертежи, чтобы определить, в каком направлении работают балки, если они не видны.

Имейте в виду, что это всего лишь подсказка и что не все несущие стены проходят перпендикулярно балкам. Вот почему важно понимать «общую картину» существующей структурной системы.

Шаг 3: Последний ключ к пониманию того, является ли стена несущей, — это наличие на чердаке ферм или каркаса вручную.

Большинство домов с фермами не имеют внутренних несущих стен, потому что нагрузка на конструкцию распределяется наружу, нагружая внешние стены по сравнению с внутренними стенами.

Если ваш дом построен вручную, вам следует обратить внимание на потолочные балки, скобы и стропила.

a) Потолочные балки – вы заметили, что потолочные балки останавливаются и начинаются перпендикулярно стене? Если да, то эта стена, скорее всего, несущая.

б) Стропила- Вы заметили раскосы, идущие от стропил вниз к стене? Эти распорки отвечают за передачу нагрузок с крыши на стены. Вы можете увидеть это на картинке ниже.

ВАЖНОЕ ПРИМЕЧАНИЕ: приведенные выше шаги являются просто «подсказками», которые могут помочь определить, является ли ваша стена несущей. Чтобы убедиться, что ваша стена является несущей, наймите инженера-строителя для проведения осмотра и проверки.

Большинство несущих стен можно демонтировать. Для этого инженер-строитель должен провести осмотр, сделать расчеты и написать объем работ или предоставить чертеж, который может быть передан вашему подрядчику.

Затем ваш подрядчик может выполнить объем работ инженера-строителя, который может включать строительство временных опор и установку системы балок и колонн или стойки.

Вверху: образец инженерного чертежа

После того, как вы подтвердите с инженером-строителем жилого дома, является ли стена несущей, можно реализовать план удаления.

Обычно инженер-строитель предоставляет письмо, в котором указывается, является ли стена несущей или не несущей.

Если стена не несущая, ее легче демонтировать. Вы можете подумать о том, чтобы снести стену самостоятельно, если у вас есть некоторый опыт реконструкции и смелость сделать это!

Если стена является несущей, вам понадобится подрядчик, который поможет вам снять стену.

Подрядчик будет использовать отчет по проектированию конструкций и объем работ для установки временных опор во время демонтажа стены и для строительства/установки системы балок и колонн или стоек для переноса веса конструкции, который ранее приходился на удаляемую стену.

В большинстве городов вам потребуется получить разрешение на строительство для удаления стены, независимо от того, является она несущей или нет. Часто, чтобы получить это разрешение, инженеру-строителю необходимо провести осмотр стены. Если стена не несущая, достаточно простого письма с печатью от инженера-строителя в город.

Если стена является несущей, во многих городах для инициирования разрешения требуется, чтобы инженер проштамповал объем работ. В редких случаях город может потребовать рисунок с печатью, чтобы получить разрешение. Поговорите со строительными властями вашего города, чтобы определить требования к вашему проекту реконструкции.

Чтобы получить разрешение на строительство для вашего проекта стены, вам может потребоваться нанять инженера-строителя для проведения инспекции. Рекомендуется заранее позвонить в свой строительный отдел, чтобы предотвратить задержки в проекте.

Большинство инженеров-строителей заняты как минимум на несколько недель. Если вы заранее знаете, что строительный департамент вашего города требует одобрения ваших планов печатью инженера-строителя, возможно, вы сможете продолжить работу.

Возможные требования городского строительного департамента —

придет на место и осмотрит стену, о которой идет речь. Они могут подтвердить домовладельцу, является ли стена несущей. Как правило, последующее письмо с подписью/печатью будет составлено с указанием того, что наблюдалось на месте. Иногда этого достаточно, чтобы вытянуть разрешение на строительство.

b) Объем работ. Иногда письма с указанием того, является ли стена несущей, недостаточно для получения разрешения на строительство. В этом случае строительный отдел может запросить объем работ по удалению стены, установке временных опор и уточнению того, какой должна быть система замены. Этот объем работ, по сути, является инструкцией, которую подрядчик может использовать для выполнения работы, а строительный отдел может использовать ее для понимания и утверждения работы. Имейте в виду, что этот объем обычно ориентирован на опытных подрядчиков; это может выглядеть как латынь для новичка или кого-то, кто не в этой области.

Примечание. Если ваша стена не несущая, письма от инженера должно быть достаточно, чтобы удовлетворить потребности строительного отдела.

c) Структурный чертеж. В некоторых случаях проверки и объема работ недостаточно для того, чтобы строительный отдел выдал разрешение. В этом случае может понадобиться структурный чертеж. Инженер все равно должен будет приехать на место и провести инспекцию. После того, как они проанализируют проект и соберут необходимую информацию с сайта, они вернутся в офис, чтобы создать чертеж с деталями конструкции. Структурные чертежи могут стать дорогостоящими, поэтому, если это не обязательно, вы можете пропустить.

Даже в том маловероятном случае, если в вашем городе не требуется разрешение на строительство, вы всегда должны вызывать инженера-строителя для проверки того, является ли стена несущей и является ли она частью несущей системы. Если будет совершена ошибка, вы дорого заплатите за последствия, финансовые и структурные.

К тому же это очень опасно. Оплатите сбор за проектирование конструкций, чтобы сделать работу правильно с первого раза.

Каждый дом уникален, но всех их объединяет одно: все наружные стены являются несущими. При этом важно знать, был ли ваш дом реконструирован до вашего владения.

Если да, то у вас могут быть стены, которые когда-то были внешними, а после реконструкции стали внутренними стенами. Они будут считаться несущими.

Источник

Если в вашем доме есть фермы на чердаке (см. фото), то, скорее всего, у вас нет внутренних несущих стен.

Если вы видите балку прямо под стеной, вероятно, она несущая. Стены, расположенные перпендикулярно лагам пола, вероятно, являются несущими (см. фото ниже).

Если вы собираетесь демонтировать стену, всегда полезно нанять профессионала. Полости в стенах содержат такие элементы, как трубы, электропроводка и тепловые каналы, которые необходимо будет переместить после удаления стены.

Иногда эти проекты могут оказаться очень дорогими и трудоемкими.

Без снятия гипсокартона невозможно точно узнать, какие сюрпризы скрываются внутри. Но профессиональный подрядчик может использовать свой опыт или инструменты, чтобы дать вам оценку того, что именно повлечет за собой проект.

Прочтите эту замечательную статью от Family Handyman, чтобы узнать больше.

Первичные расходы будут включать в себя пиломатериалы (если стена является несущей) для новой системы поддержки для замены стены, а также затраты на оплату труда подрядчика для выбивания, возведения временной стены и установки новой системы поддержки. Также будут расходы на структурную инженерную инспекцию.

Образец раздела материалов технического отчета.

Есть также много второстепенных расходов, о которых домовладельцам следует подумать при демонтаже стены. Пиломатериалы, рабочая сила и расходы — это только часть картины.

С эстетической точки зрения важно учитывать такие вещи, как замена деревянной отделки, деревянного пола, коврового покрытия или другого напольного покрытия, перекраска только что созданной комнаты, повторное окрашивание текстурированных потолков и заделка гипсокартона.

Если вы можете сделать это самостоятельно, вы можете сэкономить на оплате труда, но материалы все равно придется покупать.

Кроме того, возможны затраты на рабочую силу, связанные с перемещением электрических розеток, выключателей, водопроводных труб и вентиляционных отверстий отопления.

Для выполнения этих специфических частей проекта обычно требуется сантехник, электрик или подрядчик.

Убедитесь, что вы получили несколько предложений заранее, чтобы получить более реалистичный бюджет и стоимость проекта!

На изображении ниже показан пример повреждений, которые могут возникнуть при изменении прокладки электрических и/или водопроводных линий. Эта балка была надрезана, что может быть очень проблематично, если сначала не проконсультироваться с инженером.

Выемка в данном случае фактически привела к поломке балки. Эта балка должна быть закреплена и укреплена, чтобы сохранить структурную целостность дома.

Наиболее распространенная система поддержки, используемая для замены несущей стены, представляет собой балку под потолком и колонны или стойки, которые переносят вес на фундамент.

Этот метод популярен, поскольку не требует изменения балок или каркаса над балкой. Это просто и эффективно.

Если вы не хотите, чтобы балка была выставлена ​​напоказ, существуют другие варианты, например установка балки заподлицо с потолком.

Вы обязательно захотите получить ставку на это, потому что это потребует других структурных изменений, таких как врезка балок и другого каркаса, чтобы освободить место для балки.

Иногда эта опция невозможна. Например, если ваша стена находится под чердаком, обрамленным фермами, балка должна быть открыта, а это означает, что вы можете полностью изменить свои планы реконструкции.

Вам понадобится инженер-строитель, чтобы определить правильные размеры системы балок и колонн/стоек (замена несущей стены) и определить, достаточно ли велики существующие основания, чтобы выдержать предполагаемую нагрузку.

Это необходимо для предотвращения провисания потолков и других структурных проблем. В девяти случаях из десяти вам понадобится эта информация для получения разрешения на строительство.

Обычными материалами для замены несущей стены системой балок и колонн являются подвески для балок, гвозди для подвески балок, LVL (конструкционные балки), гвозди для каркаса 8d, материал перемычки (2×4), гвозди для каркаса 16d и строительные материалы. клей.

Если вы никогда раньше не демонтировали несущую стену, вам не следует пытаться выполнить этот проект без профессиональной помощи. Возиться с конструктивными элементами вашего дома опасно.

Если вы являетесь подрядчиком или имеете опыт работы в качестве подрядчика и оплачиваете объем работ инженера-строителя, вам может быть выгоднее сделать это самостоятельно… и нанять способных друзей!

Если вы никогда раньше не демонтировали ненесущую стену, вы, вероятно, сможете снять стену самостоятельно. Однако помните, что простой проект может стать более сложным в зависимости от содержимого полости в стене. Это хорошая идея, чтобы получить предложение, чтобы точно знать, какие элементы внутри стены, возможно, потребуется переместить профессионалу.

Если вы являетесь подрядчиком или имеете опыт работы с подрядчиками, у вас может быть образование, необходимое для того, чтобы знать, какие внутренние элементы необходимо переместить, и как это сделать.

Общее эмпирическое правило заключается в том, что большинство одиночных широких мобильных домов не имеют внутренних несущих стен.
