Анкеровка плит перекрытия: правильное расположение анкеров

Анкеровка плит перекрытия проводится во время строительства зданий из кирпича, газобетона или железобетона. Такие перекрытия устанавливаются между этажами, над подвальными помещениями, под чердаками. Анкерование осуществляется после установки перекрытий на каждом этаже, при этом анкера размещают на расстоянии до трех метров друг от друга, а они, в свою очередь, выступают креплением для смонтированных плит между собой и с каждой из стен.

Анкер плит перекрытия

Анкер – это металлический крепеж, выполненный из оцинкованного либо нержавеющего стального, латунного или другого металлического сплава. Он интегрируется в основание и фиксирует несущий элемент здания, такой как плита перекрытия. Такие крепежи используют во время строительства разных по назначению объектов. Это могут быть одно или многоэтажные дома, производственные здания, гаражные сооружения и др. Анкера существенно улучшают показатели прочности и устойчивости, а также продлевают эксплуатационный период строений.

Для сейсмически активных регионов схема строповки не только целесообразна, но и просто необходима, ведь при подземных толчках с высокой амплитудой укрепленные междуэтажные перекрытия будут медленнее проваливаться, что поможет спасти не одну человеческую жизнь.

Виды крепежей

В зависимости от типа постройки, места использования и несущего элемента можно выделить 5 видов анкеров:

  1. Клиновые – болты с втулкой распорного типа и шляпкой в виде конуса. Они устанавливаются в плотные структуры, такие как бетон или полнотелый кирпич. Анкеровка осуществляется благодаря трению втулки об отверстие в несущей стене. Из преимуществ такого элемента можно отметить скорость и доступность установки, а недостатком является то, что его невозможно использовать повторно.
  2. Втулочные – по своему принципу действия аналогичны клиновым элементам. Их также применяют для сцепления полнотелых конструкций между собой. Их достоинства выражаются в простом монтаже, в том числе и сквозном, а минусом можно считать слишком большие отверстия для соединения.
  3. Забивные – втулки, надрезанные на одном конце. При механическом воздействии (ударе) на их поверхность втулка распирается клином, интегрированным в саму деталь. Этот анкер подходит для строповки полнотелых, лишенных эластичности строительных материалов, таких как камень или бетон. Соединение осуществляется благодаря трению и внутреннему упору. Положительно то, что здесь также наблюдается оперативный монтаж и устойчивость к механическим воздействиям, но сложности в том, что в данном случае предъявляются высокие требования к точности зазоров для соединения.
  4. Химические – склеивают конструкции путем закачки клея в канал крепежа. Они одинаково хорошо подходят для всех материалов. К достоинствам хотелось бы отнести простоту установки, а явным недостатком есть их высокая стоимость.
  5. Анкеры специального применения – отдельная категория крепежных элементов, которые, в свою очередь, делятся на три подвида: рамные (для оконных и дверных профилей), потолочные (для подвесных конструкций), фундаментные, а также Молли, предназначенные для полых внутри или слабонесущих основ.

Процесс строповки

Междуэтажное соединение – это анкеровка пустотелых железобетонных панелей, которую выполняют после каждого перекрытия, учитывая чердачное и подвальное. В данном случае плиты соединяют между собой и с несущей стеной. Схема фиксации зависит от наличия или отсутствия на перекрытиях специальных монтажных петель и самого основания. Если здание построено из элементов с высокой плотностью, для строповки задействуют Г-образные крепления, длина загиба у которых составляет 30 – 40 см, а устанавливаются они на расстоянии 3 м друг от друга. Смежные панели фиксируются поперечными креплениями, а крайние – диагональными.

Схема действий при анкеровке выглядит так:

  1. край крепежного элемента сгибают в форме петли, за которую цепляется проушина панели;
  2. смежные анкеры должны стянуться, на сколько это возможно, а затем привариваются друг к дружке и к монтажным петлям;
  3. швы между панелями и петли заделываются растворной смесью.

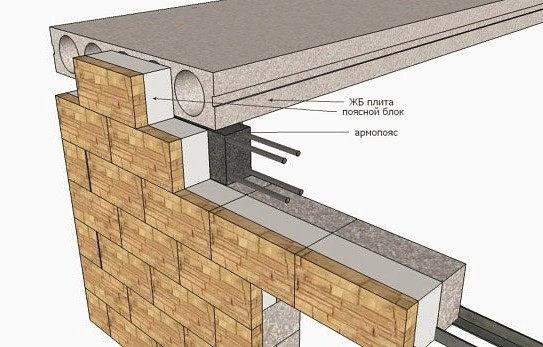

Схема анкера

В постройках, возведенных из пустотелых строительных материалов, схема строповки оснований выполняется аналогичным образом, что и в предыдущем случае, но здесь необходимо проложить бетонный пояс по периметру здания. Это так называемый кольцевой анкер, который залегает в одной плоскости с перекрытиями, и он также скрепляет их между друг другом и со стенами. Такой крепеж состоит из армированного каркаса, залитого в бетон.

С помощью анкера также осуществляется перевязка несущих панелей, которые не снабжены проушинами, и тогда к плитам крепят квадратную пластину из стали, (50х50мм или 100х100мм), а уже к ней приваривают металлический штырь. Второй его конец закладывается в пояс. Перекрытие дополнительно укрепляют путем создания соединительной связки на внутренней стене. Если требуется усилить анкеровку железобетонных изделий, в ход идут металлические штыри, стержни арматуры и гаки.

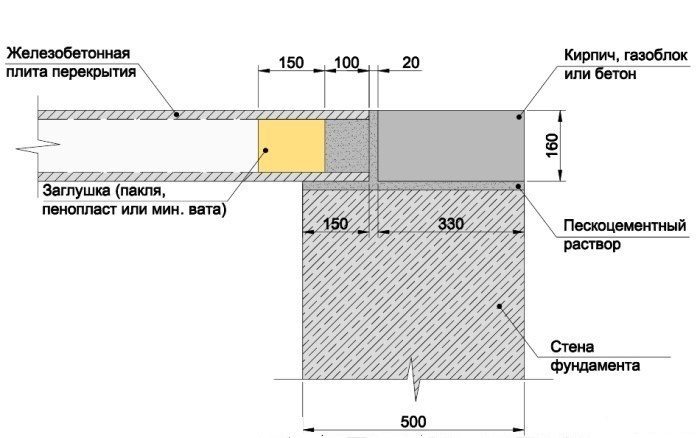

Схема устройства и фиксации плит

До момента установки каждую панель просматривают на предмет брака и в случае его обнаружения она удаляется.

В качественных панелях заделывают отверстия, для чего в просвет помещают кирпич и заливают бетоном, уберегая плиту от промерзаний. Далее контролируют готовку несущих конструкций. В кирпичном доме верхний край кладки должен быть тычковый. В блочных зданиях для строповки нужно обеспечить армированный пояс из бетона, который равномерно распределит нагрузку и предотвратит деформацию постройки.

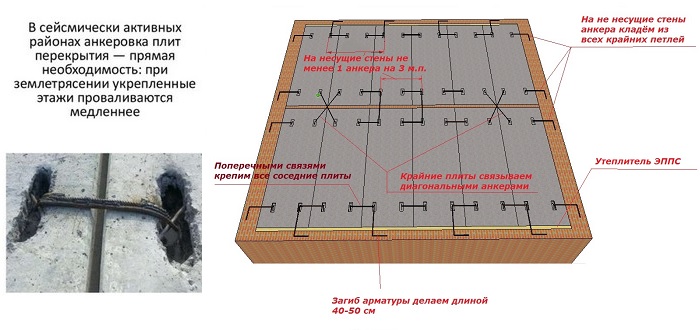

Схема правильной анкеровки

Начало укладки плит выполняется на слой бетонного раствора, толщина которого не превышает 2 см. Панель ставят на две короткие стороны. Между стеной и плитой оставляют технологический зазор для утеплительного материала. Чтобы удостовериться, что перекрытия лежат в одной плоскости с перепадом не более 20 мм, используют уровень. Все неровности выравниваются путем прокладки изоляции. Процесс строповки выполняют после укладки всех плит.

Плиты, снабженные петлями, скрепляются металлическими прутами, а после строповки проушины заливаются раствором, чтобы избежать проникновения воды, отчего металлические элементы будут ржаветь.

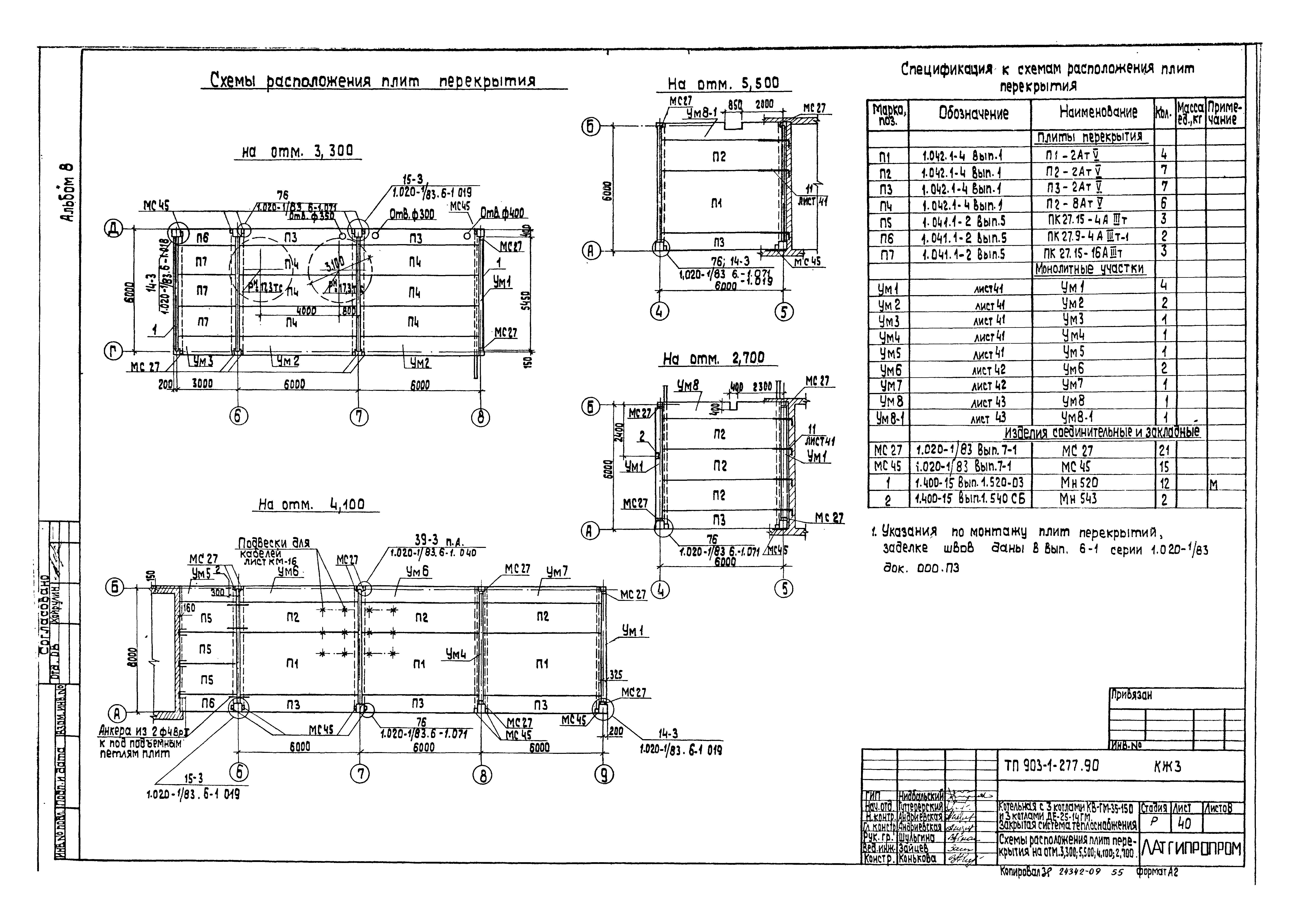

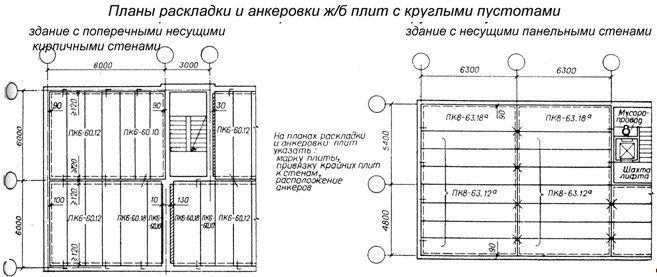

Пример проекта с анкеровкой

Если проушин нет, схема строповки выполняется при помощи цельнозаливного бетонного пояса по всему периметру дома. Фиксаторы наружных стен дополнительно усиливаются металлическими штырями.


Правила монтажа плит перекрытия на стены из разных материалов

Самым легким способом перекрытия пролётов и установки горизонтальных опор является укладка плит перекрытия. Такие плиты бывают разных видов и каждый из них имеет свои особые характеристики, правила эксплуатации, размеры и формы. Именно благодаря широкому выбору плит перекрытия, ими можно закрыть пролёт любой сложности. Однако обязательно стоит учитывать особые критерии установки плит перекрытия.


Плиты перекрытия: плюсы и минусы

ЖБИ плиты, в первую очередь, предназначены для разграничения этажей и рассеивания нагрузки, которая потом передается на несущие стены и фундамент. Из-за немалого количества положительных качеств, плиты перекрытия используют как для обычного жилого строительства, так и для возведения промышленных построек.

Чаще всего используются плиты с пустотами, отверстия в которых могут иметь разную форму и диаметр. Изучим основные плюсы пустотных изделий:

  • По сравнению с производством монолитных перекрытий затрачивается гораздо меньше средств и труда.
  • Высокая прочность достигается за счет армирования изделия. Что нельзя сказать о сборных или деревянных перекрытиях.
  • Из-за технологических пустот повышается тепло- и шумоизоляция во всем здании.
  • По сравнения с монолитными перекрытиями, которые очень сильно нагружают несущие стены и фундамент здания своим весом, пустотные плиты обладают меньшим весом.

К минусам можно отнести возможность перекрытия пролётов только прямоугольной формы, в остальных же случаях нужно будет прибегать к применению монолитных перекрытий. Так же для установки плит нужно заказывать спецтехнику.


Какие существуют основные типы ЖБИ плит?

Назначение

Особенности

Внешний вид

ПБ, 3,1ПБ и 1,6ПБ

Плиты 1,6ПБ и 3,1ПБ облегченного типа. Они имеют толщину 160 мм, их используют только в возведении малоэтажных зданий.

ПБ имеют обычную для плит перекрытия высоту в 220 мм.

Разработка идет на специальных станках, где не применяется опалубка. После застывания, заготовка разрезается на плиты равного размера.

ПНО и ПК

ПНО являются облегченными, их толщина 160 мм, а ПК имеют стандартную высоту 220 мм.

Производятся по более старой технологии с применением опалубки, в форму устанавливают армирующую сетку, специальные пустотообразующие конструкции и заливают бетон. Разглаживание производится на специальных вибрастанках.

Ещё заводы производят специальные плиты, которые используются для строительства в сейсмоактивных районах. Такие плиты называют ребристыми из-за наличия дополнительных ребер жесткости с двух сторон.


Как устанавливают плиты перекрытия на стены их разных материалов?

Очень часто у неопытных строителей возникает сложность, как ставить ЖБИ плиты на несущие конструкции. Все зависит от того материала, из которого выполнялась «коробка» будущего здания. Изучим пару примеров.


Стены из кирпича

При установке ЖБИ плит на сооружения из кирпича или бетона, их можно выкладывать прямо на несущие стены на специальный раствор из песка и цемента толщиной примерно 2 см. Однако нужно учитывать и глубину посадки, для кирпичных стен это 12 см.


Блоки из керамзита: стеновые конструкции

Вопрос, как выкладывать плиты перекрытия на блоки керамзита, является достаточно сложным для строителей. Так как эти блоки имеют не такую прочность как, например, кирпичи, правилами рекомендовано устанавливать пояс из арматуры на несущие конструкции толщиной максимум 20 см, что позволит более равномерно распределять нагрузку.

Естественно плиты устанавливаются только после того, как пояс набрал прочность и способен выдержать ЖБИ плиты. Наилучшая глубина опоры для блоков керамзита составляет 10-15 см.


Газобетонная «коробка»

Как и в случае с блоками из керамзита, для газобетона предусматривается установка армирующего пояса по всей площади несущей конструкции.

В зависимости от слоя армирующего пояса и размеров плит, глубина посадки для газобетона должна быть в пределах 10-17 см.


Стены из поризованных блоков

В случае с поризованными блоками плиты перекрытия укладываются на так называемую подушку из 3 сантиметров раствора и армирующей сетки. Диаметр используемой проволоки составляет 4 мм, а ячейки сетки имеют размер 5х5 см.

Есть и ещё способы раскладки. Например, делают прокладку из трёх слоёв полого кирпича, на которые в последствии выкладывают плиты.


Соблюдение правил укладки

Все плиты укладываются специальной техникой. Однако перед укладкой изделия транспортируют на строительный участок и складируют на нём. Эти процессы тоже должны проводиться с учётом строгих правил. Пренебрегая правилами транспортировки и хранения железобетонных плит, существует шанс их повреждения, что приведет к ухудшению свойств здания и дополнительным расходам со стороны застройщика.


Хранение плит на объекте

Для хранения плит на объекте на долгий срок, следует соблюдать следующие правила:

  • Если стоит задача хранить большое количество плит, то высота одного штабеля не должна быть больше двух с половиной метров.
  • Укладка ЖБИ плит друг на друга без деревянных прокладок строго запрещена.
  • Бруски дерева устанавливаются с двух сторон с отступом от края в 20 см между каждой плитой.
  • Самая нижняя плита должна укладываться на большой брус, чтобы плита никак не могла контактировать с поверхностью земли.


Правильная опора плит

Мы уже выше описали как нужно укладывать плиты на разные материалы. Однако следует ещё напомнить, что конструкторы должны задать стандартное значение при составлении технического плана. Это значение должно быть равно 12 см.

Как правило, в процессе проектировки возведения несущих конструкций, проектировщики отталкиваются от длины плит перекрытия и отнимают от нее 24 см, что равняется глубине опор с двух сторон. Результатом такой работы является правильная величина упора.


Деление на ячейки

Требуется внимательно отнестись к раскладке плит перекрытия. Чтобы рассчитать это, нужно точно знать площадь перекрываемого пролёта и отталкиваясь от этой информации выбрать плиты подходящего размера.

Максимальная длина железобетонной плиты может составлять до 11 метров, а ширина от 1 до 1,8 метров.

При составлении плана перекрытия, нужно специально отметить отверстия под коммуникации, например, вентиляцию или дымоход. Следовательно, не нужно забывать и про монолитные перекрытия, которые в дальнейшем нужно будет выполнять непосредственно на объекте.


Процесс установки перекрытий

Обычно процесс выкладки состоит из 5 шагов:

  • Подготовительный этап — этот процесс начинается после установки армирующего пояса или укладки последнего ряда кирпичей. Нужно отрегулировать высоту конструкций, на которые будут устанавливаться плиты. Это делается для уменьшения сгибания. Производится тщательная подготовка и выравнивание поверхности стен для укладки. В процессе установки ЖБИ плит на фундамент, нужно удостовериться в надёжности гидроизоляции.
  • Замешивание раствора — раствор из цемента и песка должен замешиваться в соотношении 1:3 до густой консистенции. Прокладка их раствора выкладывается слоем от 1,5 до 3 сантиметров для плиты. Некоторые мастера, опираясь на свой опыт, могут подготавливать подушку для нескольких плит одновременно. В зависимости от материала несущих стен, укладывается армирующая сетка или пояс их арматуры.
  • Установка ЖБИ плит — как правило, процесс укладки начинается с места ближайшего к крану или с мест, где проходит коммуникация.
  • Выравнивание плиты — эта процедура производится одновременно с укладкой плиты на несущие стены. Когда плита уже лежит на стене, её нельзя передвигать спустя пару минут и подравнивание осуществляется строго по оси стены с помощью ломов. По окончанию процесса установки, стропы убираются и можно переходить к работе со следующей плитой.
  • Анкеровка — процедура подразумевает объединение плит перекрытия между собой стяжками из гибкой арматуры малого сечения. К стенам плиты стыкуются Г-образным креплением.


Разрезание плит

В некоторых случаях невозможно уложить цельную плиту на участок или просто нужно сделать технологическое отверстие для прокладки коммуникаций. Именно в таких случаях используют технологию резки ЖБИ плит. Однако стоит отметить, что резка такого типа изделий является крайне травмоопасной затеей. Плюс это приводит к ухудшению качеств плиты, в частности, заявленной прочности. Рекомендуется заказывать эту процедуру у завода-изготовителя или у профессионалов.

Естественно случаются ситуации, когда разрезать плиту нужно быстро и прямо на месте, в таком случае нужно запастись болгаркой для резки бетона и автогеном для распиливания арматуры.

Обязательно соблюдайте последовательность действий:

  • Нанести разметку.
  • Найти жесткую подложку по форме плиты и положить плиту на неё.
  • По ранее расчерченным линиям сделать надрез при помощи болгарки.
  • Вырезанный материал выбить при помощи кувалды, начинать следует с пустотных участков, так будет легче.
  • Очень аккуратно обрезать арматуру автогеном, чтобы металл не потерял связи с бетоном.
  • Далее нужно заполнить пустоты в плите раствором со свойством саморасширения.


Заполнения стыков между плит и пустот в них

Бывалые строители настоятельно рекомендуют замазывать стыки между плитами и отверстия пустот. Эта процедура выполняется уже привычным раствором из песка и цемента.

Существует несколько способов как замазать стыки между плитами. Это зависит от ширины зазора:

  • Недостатки перекрытий и большие зазоры — заполняются с применением технологии монолитной заливки с армированием.
  • Средний размер шва — зазор от 2 сантиметров, заливается бетоном высокой твердости и прокладывается продольная арматура.
  • Мелкий зазор — имеет ширину до 2 см, заполняется цементом.


Лайфхаки и сложности, с которыми можно столкнуться

Для укладки плиты на стену из кирпича, последний её слой должен быть тычковым. Армирующий пояс может возводиться с использованием самодельной опалубки.

Заполнение пустот раствором требуется только на тех участках, которые будут выходит наружу здания, это защищает конструкцию от сильного промерзания. Монтаж отверстий под коммуникации нужно делать ещё на земле, когда к плитам есть свободный доступ, иначе это может стать проблемой.

Нужно заранее подготовить площадку для крана. Если почва на месте стройки рыхлая и рассыпчатая, то это точно приведет к сложностям. Нельзя использовать краны рядом с подвалами, из-за нагрузки на грунт может обломиться плита. Для этого нужно пользоваться техникой с длинной стрелой.

Если вам необходимо заказать плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону 8 (800) 300-66-56.

виды (ж/б, монолитные, пустотные), узел опирания, минимальные размеры, требования ГОСТ и СНиП, как укладывать кладку из кирпича

В строительстве построек, сделанных из кирпича, конструктивным решением считают использование перекрытий, выполняющих несущую и ограждающую функции.

Перекрытия бывают разных типов и обустраиваются по нормативным требованиям. Конструкции считают эффективным и экономичным способом разделения этажей, площадок, прочной основой кровли.

Какие разновидности плит перекрытия на кирпичную стену бывают, каковы особенности их монтажа и подбора, можно узнать из предложенной статьи.

Виды и особенности

Плиточные изделия, которые используют в качестве перекрытий – это армированные железобетонные (ЖБ) конструкции. Они бывают сплошными или имеют пустоты. Отверстия в виде пустот представлены различными формами и размерами. Такая задумка конструкторов облегчает вес плиточного элемента.

Различают 3 основных вида перекрытий, которые используют на стенах из кирпича, в зависимости от способа опирания:

  1. Железобетонные. Имеют крупную панель, с П-образным сечением. Монтажируют в зданиях с предполагаемой высокой нагрузкой и большой длиной пролетов. Делятся на:
    • плоские – имеют пустоты либо сплошную заливку, хорошо сохраняют тепло и звукоизоляцию;
    • ребристые – дают возможность создавать большие пролеты, выдерживают огромный вес, внутренняя часть имеет вид трапеции.
  2. Монолитные. Делают путем бетонной заливки в опалубку на объектах, к которым затруднен подъезд техники. Считается более затратным способом по средствам и времени, которое тратится на создание конструкции. Используется в крайнем случае. Имеет повышенную прочность за счет армировки, жесткость, участвует в создании колонн, равномерно распределяет нагрузки, делается своими руками. Делится на:
    • безбалочные – гладкие, подходят в качестве потолочных;
    • кесонные – ячеистые, применяются в промышленности;
    • ребристые – имеют выемку и ребра, подходят для высотного строительства.
  3. Пустотные. Имеют сквозные пустотные воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и бетонного состава, способствуют тепло- и звукоизоляции, и возможности беспроблемной прокладки различных коммуникаций. Делятся на такие виды:
    • ПК (круглопустотные) с толщиной 220 мм;
    • ПБ (без-опалубочные, беспрерывные), со стандартной шириной – 1,2 м, создаются конвейерным способом;
    • ПНО (облегченные, без-опалубочные), с толщиной 0,16 м;
    • НВ (внутренние, с использованием ЖБ класса В 40), с армированием только в один ряд:
    • НВК (внутренние с напряженным двухрядным армированием), с толщиной 26,5 см.

Особенности любого вида плит перекрытия состоят в следующем:
  1. Способны выдерживать внушительные нагрузки.
  2. Делаются из высокопрочного бетона по новейшим современным разработкам.
  3. Морозоустойчивый и противопожарный материал.
  4. Обеспечивает водонепроницаемость и ряд звукоизоляционных задач.
  5. Обладает прочностью и долговечностью.
  6. Создает горизонтальную плоскость для корректировки опор и дальнейшего строительства.
  7. Пористые материалы создают дополнительный барьер при перепадах температур.
  8. Равномерно распределяют нагрузки от вышестоящих строительных конструкций.
  9. Служит межэтажным перекрытием.

Все виды перекрытий соответствуют ГОСТу и имеют собственную маркировку. Производители ЖБ конструкций оставляют буквенно-цифровую маркировку на своих изделиях, с указанием некоторых габаритных размеров.

Для обустройства кирпичных стен используют разные ЖБ-плиты, в зависимости от плана (схемы) постройки.

Узел опирания

Так называют центр распределения плиточной нагрузки. Для перекрытий узел опирания определяют на основании длины железобетонных изделий. Например, если длина плитки до 4 м – ее минимальное опирание составит 70 мм, а изделия, с длиной, большей 4 м будет 90 мм.

Специалисты на практике принимают величину опирания, в виде оптимального показателя – 120 мм. Данное значение всегда гарантирует надежность установки плит перекрытия при любых отклонениях от нормы.

Требования ГОСТ и СНиП

В качестве регламентированных правил и стандартов, при возведении построек для плит перекрытия стен из кирпича, используют следующую нормативную документацию:

  1. ГОСТ 26434-2015 – О ЖБ-плитах перекрытий для зданий.
  2. СП 70.13330.2012, СНиП 3.03.01-87 – О несущих конструкциях.
  3. ГОСТ 9561-91 – О плитах перекрытий многопустотных.
  4. СНиП 2.08.01-85 – О строительных нормах и размерах опирания (минимум и максимум показателей).
  5. ГОСТ 12767-94 – О сплошных ЖБ-плитах перекрытий.
  6. ГОСТ 21506-2013 – О ребристых перекрытиях.

Нормативные требования к плитам перекрытий, содержащиеся в ГОСТах и СНиПах, касаются всех вопросов, связанных с изготовлением, использованием, маркировкой, технологией рабочего процесса. Поэтому качество подбора, установки и расчета установленного узла опирания напрямую зависят от использования правил и показателей стандартов в таблицах.

Расчет параметров

Согласно нормативной документации, глубина опирания плит перекрытия для кирпичных опор находится в пределах 9-12 см. При этом опирание по минимуму зависит от:

  • длины готового ЖБ-изделия,
  • массы пролета,
  • присутствия теплоизоляции,
  • толщины стены,
  • облицовки,
  • действующей или предположительной нагрузки,
  • сейсмостойкости постройки.

В качестве основного показателя берут минимально допустимый показатель. Так, например, наименьшее опирание для изделий по длине составляет:

  • до 4 м – 71 мм;
  • больше, чем 4 м – 91 мм.

В расчете учитывают фактор длительности нагрузки, ее характер – постоянная или временная. Лучше всего, чтобы расчеты проводился квалифицированным строителем или инженером.

Как укладывать плиты?

Особенностью процесса монтажных работ с плитами перекрытия на кирпичные стены всех типов является их укладка. Она должна проводиться без разрывов по ширине. Еще одна особенность, которую следует соблюдать – верхний ряд кирпичей нужно обязательно выровнять. При этом внутреннюю часть укладывают только тычком.

Пустоты перед монтажом плит нужно заделать. Для этого берут кирпичные куски с бетонным составом или устанавливают вкладыши. Между торцом плиты и местом присоединения оставляют 2 см – это нужно для формирования главной точки опирания.

Все виды ЖБ плит желательно монтировать на кирпичи, с усилением армопояса. Для уменьшения длины стандартной панели используют строительный инструмент (болгарку), алмазным кругом, лом и кувалду.

Монтаж всегда начинается с подготовительных работ:

  1. Делают разметку требуемой панели.
  2. Подкладывают подложку, которая защитит бетон от сколов.
  3. Нарезают ЖБ по меловой черте, одновременно нанося удары кувалдой по верху и торцам.
  4. Пробивают ломом часть плиточной конструкции снизу.
  5. Перерезают арматуру диском по металлу.
  6. Делают пропил болгаркой по разметке.

Затем делают резку панелей по продольной оси и сетке (если она есть), и выполняют укладочные работы с помощью подъемных механизмов. Поверхность, принимающая плиту должна быть ровной, целой, с нанесенным составом цемента.

При выполнении работ проверяют ширину опорной поверхности – по своему показателю она равномерно распределяет нагрузку на стены (несущие), и делает панель устойчивой.

В монтаже плит понадобятся:

  • крепежные анкера,
  • лом,
  • кувалда,
  • болгарка с разными дисками,
  • строительный уровень,
  • отвес,
  • сантиметр,
  • крепкие веревки (такелаж),
  • мастерки (кельма),
  • забутовочные кирпичи,
  • приспособления для опалубки (монолитные плиты),
  • раствор бетона,
  • ведра,
  • перфоратор,
  • гипсовый состав,
  • теплоизолятор,
  • уголки,
  • швеллеры,
  • арматура,
  • автомобильный кран.

Проводить монтажные работы нужно ответственно, по четкому, намеченному алгоритму, ведь от этого зависит устойчивость и прочность всей постройки. В работе желательно участие 4-х рабочих.


Монтаж плит перекрытия на кирпичную стену — в видео:

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

Опытные строители обращают внимание на маркировку плит, делают их полную расшифровку, поэтому расчет всех участвующих величин важен для осуществления проекта.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление).

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

  1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.
  2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
  3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
  4. Приготовить бетонный раствор.
  5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
  6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
  7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
  8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Расчеты

В работе нужно правильно рассчитывать нагрузку на стены от плит перекрытий и наоборот, так как пренебрежение данными показателями способно привести к необратимым последствиям – обрушению постройки.

Согласно нормативным правилам, для дома, относящегося к типовому применяют плиты перекрытия с общей нагрузкой – до 400 кг/ м², а для крупнопанельных домов – 600 кг/ м².

В жилом доме расчет проводится на распределение нагрузки, которая определяется с помощью формулы: q1=400 кг/м². К данному показателю прибавляют массу плиты (примерно, 250 кг/м²), стяжку из бетона и полы (около 100 кг/м²). Поэтому, в данном примере нагрузка равна 750 кг/м².

В расчете всегда учитывают также изгибающее напряжение плиты, класс цемента и сечение армированных стержней.

Заключение

Чтобы перекрыть стены из кирпича, используют различные виды плит из железобетона, ставить которые необходимо по проектно-технической документации, соблюдении ГОСТов и СНиПов. Схема проекта должна учитывать глубину опирания, чтобы можно было определить нагрузку на плиты и стены, во избежание разрывов и разрушений.

Для узлов опирания соблюдают определенные условия. Торцевые плиточные концы не должны упираться в кирпичную кладку, нужно использовать нахлест в 12 см с установленной шириной ниши от 13 см. При укладке плиточных конструкций используют такой же бетонный состав, что и для кладки (одинаковый). Если ЖБ-плиты с пустотами, то их заделывают с помощью вкладышей и цементного состава.

При покупке материалов для монтажа (плиты, кирпичи, щебень, песок, цемент и др. расходники), обязательно проверяют наличие заводской маркировки. Монтаж выполняют так, чтобы уложенная выше плиты кирпичная кладка не опиралась на пустоту, при этом нагрузка должна соответствовать минимальным значениям.

Важно правильно рассчитывать нагрузку на плиты и стены из кирпича. Для этого проводятся расчеты, которые лучше доверить квалифицированным строителям и инженерам.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Монтаж плит Перекрытие СНИП

А2

Указания по производству работ

СНиП 3.03.01-87 пп. 3.18-3.21

Монтаж плит перекрытий разрешается производить только после проектного закрепления колонн, ригелей и диафрагм жесткости и достижения бетоном замоноличенных стыков прочности, указанной в ППР, а также после приемки опорных элементов, включающей геодезическую проверку соответствия их планового и высотного положения проектному с составлением исполнительной схемы.

Перед подъемом каждой плиты необходимо проверить соответствие ее проектной марке, очистить опорные поверхности плиты, колонн, ригелей и диафрагм жесткости от мусора, грязи, снега и наледи.

В первую очередь должны устанавливаться и закрепляться с помощью сварки межколонные (связевые) плиты, а затем рядовые плиты.

Укладку плит в направлении перекрываемого пролета надлежит выполнять с соблюдением установленных проектом размеров глубины опирания их на опорные конструкции или зазоров между сопрягаемыми элементами. Установку плит в поперечном направлении перекрываемого пролета следует выполнять по разметке, определяющей их проектное положение.

Плиты перекрытий по фермам (балкам) укладывают насухо на опорные поверхности несущих конструкций.

Плиты перекрытий необходимо укладывать на слой раствора толщиной не более 20 мм, совмещая поверхности смежных плит вдоль шва со стороны потолка.

Замоноличивание стыков следует выполнять после проверки правиль­ности установки плит, приемки сварных соединений элементов в узлах сопряжений и выполнения антикоррозионного покрытия сварных соединений и поврежденных участков покрытия закладных изделий. Бетонные смеси, применяемые для замоноличивания стыков, должны отвечать требованиям проекта. Наибольший размер зерен крупного заполнителя в бетонной смеси не должен превышать 1/3 наименьшего размера сечения стыка.

Поставленные на монтаж плиты перекрытий не должны иметь:

— жировых и ржавых пятен на лицевых поверхностях плит;

— трещин на поверхностях плит, за исключением усадочных и других поверхностных технологических шириной не более 0,1 мм;

наплывов бетона на открытых поверхностях стальных закладных изделий, выпусках арматуры и монтажных петлях.

Монтаж плит перекрытия: инструкция по укладке

Перекрытие – это наиболее важный элемент строительного сооружения, при возведении которого обязательно использование заранее согласованного проекта, составленного с учётом требований СНиП (3.01.01-85).

Достоинства бетонных плит перекрытия:

  • надёжность;
  • прочность;
  • хорошая звукоизоляция;
  • достаточно простой монтаж плит перекрытия.

Недостатки монтажа перекрытия

  • невозможность использования в деревянных домах;
  • растянутый во времени процесс бетонирования;
  • тяжесть конструкции;
  • необходимость использования дополнительных конструкций: опалубок, подпорок и др.

Типы бетонных плит перекрытия

  1. Часто ребристые перекрытия используют в частных домах. Монтаж плит перекрытия в Европе и распространён больше, чем в России. Плита состоит из балок, полых блоков, венца, стяжки из бетона. Обычно их изготавливают прямо на месте стройки. Плиты могут быть выполнены производственным путём.
  2. Монолитные железобетонные плиты перекрытий состоят из бетона и арматуры. Самостоятельная укладка таких плит процесс достаточно трудоёмкий, потому что необходимо предварительное сооружение опалубки, укладка арматуры, бетонирование. Однако форму таким плитам можно придать любую в зависимости от целей использования.
  3. Сборные железобетонные плиты перекрытия изготавливают производственным методом. Они выдерживают все необходимые нагрузки, легко монтируются. Для уменьшения веса строительной продукции в нём делают полости, которые делают готовую конструкцию легче без потери прочности. Под действием дополнительных нагрузок пустотные плиты перекрытия проявляют особую прочность, жёсткость, огнеустойчивость, экономичность. Они имеют хорошую звукоизоляцию, гидроизоляцию и газоизоляцию. Производство таких плит автоматизировано, потому широко распространено.
  4. Филигранные железобетонные плиты перекрытия сочетают в себе признаки сборного и монолитного перекрытия, и состоят из железобетонных плит, дополнительно укреплённых бетоном и арматурой. Их изготавливают либо непосредственно там, где используют, либо производственным способом. Производственные плиты можно заказать, самостоятельно определив форму плиты. Они легки в монтаже, внешний вид не нуждается в дополнительном выравнивании и оштукатуривании.

Устройство филигранных железобетонных перекрытий

Изменение его вида без согласования с профессионалами можно обойтись, только если вы решили изменить материал на лучший по качеству. Плиты перекрытий обязательно снабжают системой звукоизоляции, для этого используют пористые наполнители или слои звукоизолирующих материалов.

Системы коммуникаций должны проходить так, чтобы не нарушать целостности плит. При монтаже отверстий важно не задеть арматуру.

Опоры для плит перекрытия

Монтаж плит перекрытия выполняется по разработанной технологии, определённой нормами СНиП, и зависит от предполагаемой в будущем нагрузки. Толщина не менее 10 см при использовании плит железобетонного перекрытия, и не более 29 см- часторебристых плит перекрытия. Толщину перекрытия выбирают в зависимости от функционального назначения будущего потолка.

Схема укладки плиты перекрытия и мауэрлата на армопояс

Опалубка при монтаже плит

Опалубка может быть самодельной или готовой. Готовая, от производителя выполнена из деревянных материалов или из металла. В них предусмотрен механизм регулировки высоты. Процесс установки заводской опалубки нетрудоемкий, технология её использования подробно описана в инструкции. Сложнее установить опалубку самостоятельно, так как для этого важно ровно нарезать все детали. От аккуратности выполнения нарезки и сооружения опалубки зависит качество готовых плит. Размер зависит от габаритов перекрытий и места будущей установки. Не нужна опалубка при строительстве перекрытий с использованием плит, изготовленных на производстве и при монтаже деревянных перекрытий (в этих случаях достаточно подпорок).

Заливка бетонных перекрытий методом несъёмной опалубки

Дополнительная строительная техника

Использование строительной техники необходимо только тогда, когда в строительстве использованы балки длиной более 6 м и тяжелее 20-30 кг (обычно при возведении частореберных и деревянных перекрытий) и при монтаже железобетонных перекрытий весом более 150 кг, площадью более 2 кв. м.

Венец – это сооружение, представляющее собой пояс из армированных прутьев. Это один из видов перекрытий из железобетона, которые возводят вдоль наружных стен для увеличения жёсткости всего здания. Применяют в зданиях со сборными, железобетонными и филигранными перекрытиями.

Допустимые величины нагрузок, в строгом соответствии со СНиП (2.03.01-84), определяют, учитывая установленный коэффициента прочности и надёжности, при условии отсутствия трещин, соблюдения норм допустимых прогибов, равномерного распределения нагрузок.

Штукатурка на железобетонных и часторебристых перекрытиях вскоре после окончания работ может потрескаться. Причиной этому является несоответствие расположения плит перекрытия и балок в одном сооружении. Чтобы предотвратить растрескивание, например, в часторебристых перекрытиях перпендикулярно балкам добавляют дополнительно одну — две балки, укреплённые арматурой.

СНиП 2.01.074-85 установлены предельные нормы перемещений и прогибов плит перекрытия. Они не должны быть больше 1/150 размера пролётов или 1/75 вылета консолей. Следовательно, максимальный прогиб для плиты длиной менее 9 м может быть около 6 сантиметров.

Чтобы проверить качество всех выполненных по возведению плит перекрытия, нужно руководствами нормами СНиП. Все используемые материалы должны быть снабжены паспортом с чётким указанием всех характеристик и возможных отклонений. Геометрические размеры должны совпадать с заявленными вплоть до 1 мм. Изделия с не соответствующими инструкции свойствами отбраковываются и в строительстве не используются.

Транспортировку осуществляют только в соответствии с техническими условиями, регламентированными в СНиП.

Опорное место для монтажа предварительно подготавливают в соответствии с разработанным проектом. Технология в этом случае предусматривает в некоторых случаях использование грузоподъёмной строительной техники. При этом нужно следить за тем, чтобы крюк не снимали, пока не обеспечена прочная устойчивость транспортированного элемента с помощью специальных креплений. Стыки между элементами полностью заполняют специальным скрепляющим раствором.

Технология возведения плит перекрытия урегулирована нормами СНиП 3.03.01-87 п.3.18-3.21. Согласно которым, плиты устанавливают только после укрепления колонн и других элементов на бетон, и проверки их на прочность и соответствие их разработанному проекту (планам и чертежам). Для этого обязательно проводят геодезическую проверку. Опорные поверхности перед установкой обязательно очищают от всех посторонних предметов и грязи, фиксируют межколонные плиты, в том числе рядовые, учитывая глубину опоры. Устанавливают элементы поперечно по заранее нанесённой по слою раствора разметке. Окончательное скрепление осуществляют после контрольных замеров и проведения антикоррозионных мероприятий. Бетон должен точно соответствовать запланированному. Толщина скрепляющего раствора не более 2 см. Поверхности рядом лежащих плит должны быть идеально совмещены между собой. Глубина их размещения определяется проектом. Требования к качеству должны соответствовать нормам и техническим условиям, предусмотренными нормами СНиП.

Нормы техники безопасности при монтаже плит перекрытий урегулированы СНиП III-4-80, согласно которым, строительная техника должна пройти обязательно проверку на соответствие в инспекции Госгортехнадзора. Оборудование для такелажа и монтажа должны соответствовать, помимо того, Правилам устройства безопасной эксплуатации грузоподъёмных кранов.

Допускаются к монтажу строители старше 18 лет, прошедшие обучение по технике безопасности, и обладающие соответствующими удостоверение, и допуск. Это касается сварщиков, электриков и крановщиков. На участках, где проводят работы, недопустимо нахождение посторонних лиц.

Допустимая предельная скорость ветра при проведении работ – 15 метров в секунду. Нормами СНиП III-4-80 запрещено проведение работ при недостаточной видимости (туман, сумерки, морось и т. п.).

В соответствии с предварительно проведёнными расчётами проводят работы по теплоизоляции, они должны быть выполнены из несгораемых материалов.

Чтобы предотвратить изменение положения готовых плит, их корректируют по бокам с помощью замков, заполненных смесью из бетона. Например, технология монтажа филигранного перекрытия предусматривает укладку арматурной сетки или прутьев арматуры.

При монтаже плит перекрытия часто возникает вопрос о времени застывания залитого бетона.

В тёплое время года ходить по залитому бетону можно уже через одни сутки, в холодное –через 2-3 суток. Но чтобы начинать укладывать следующий этаж, необходимо не менее 10-14 дней. В этот период нельзя подвергать забетонированную поверхность никаким нагрузкам. Окончательную прочность такие перекрытия приобретают только через 28-30 суток.

Технология монтажа плит перекрытия-технические требования

Для монтажа плит перекрытия понадобится следующий инструмент:

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

СНиП 3.09.01-85 “Производство сборных железобетонных конструкций и изделий”,

СНиП 3.03.01-87 “Несущие и ограждающие конструкции”, СНиП III-4-80 “Техника безопасности в строительстве”, а так же требованиям требованиями серии 2.140-1вып. 1 и требованиям приведенным в рабочих чертежах и в проекте производства работ ГОСТ 23118-99 “Конструкции стальные строительные”.

15. Защита от коррозии:

– все металлические анкера и связи нужно защитить слоем эмали

ПФ-133 (ГОСТ926-82*) по слою грунта ГФ-020 (ГОСТ18186-79) или слоем

кладочного цементно-песчаного раствора ГОСТ28013-98* толщиной

– поверхности металлических закладных деталей должны быть оцинкованы;

– нарушенные в процессе производства работ антикоррозийные покрытия

должны быть восстановлены одним из перечисленных выше способом.

16. Анкера и связи после установки и сварки защищать бетоном В15

на мелком заполнителе толщиной 40мм.

17. Сварку производить электродами Э42А по ГОСТ 9467-75, толщина

швов 6мм, но не более толщины свариваемых элементов.

18. По периметру кровли выполнить ограждение высотой 600мм

(общая высота ограждения с парапетом -900мм).

Все элементы ограждения быть окрашены за 2 раза эмалью ПФ-115

Технология монтажа плит перекрытия-технические требования

Для монтажа плит перекрытия понадобится следующий инструмент:

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

СНиП 3.09.01-85 “Производство сборных железобетонных конструкций и изделий”,

СНиП 3.03.01-87 “Несущие и ограждающие конструкции”, СНиП III-4-80 “Техника безопасности в строительстве”, а так же требованиям требованиями серии 2.140-1вып. 1 и требованиям приведенным в рабочих чертежах и в проекте производства работ ГОСТ 23118-99 “Конструкции стальные строительные”.

15. Защита от коррозии:

– все металлические анкера и связи нужно защитить слоем эмали

ПФ-133 (ГОСТ926-82*) по слою грунта ГФ-020 (ГОСТ18186-79) или слоем

кладочного цементно-песчаного раствора ГОСТ28013-98* толщиной

– поверхности металлических закладных деталей должны быть оцинкованы;

– нарушенные в процессе производства работ антикоррозийные покрытия

должны быть восстановлены одним из перечисленных выше способом.

16. Анкера и связи после установки и сварки защищать бетоном В15

на мелком заполнителе толщиной 40мм.

17. Сварку производить электродами Э42А по ГОСТ 9467-75, толщина

швов 6мм, но не более толщины свариваемых элементов.

18. По периметру кровли выполнить ограждение высотой 600мм

(общая высота ограждения с парапетом -900мм).

Все элементы ограждения быть окрашены за 2 раза эмалью ПФ-115

Технологические особенности монтажа плит перекрытия

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой потолочного перекрытия. Монтаж плит перекрытий и покрытий – наиболее надежный вариант.

Монтаж плит перекрытия

Плиты перекрытия: разновидности

Традиционным материалом для установки являются железобетонные изделия, изготовленные по разным технологиям. Это весьма тяжелые конструкции, для установки которых потребуется специальная техника. К тому же, от правильности их укладки и выбора целиком зависит прочность всего сооружения и условия ее эксплуатации, так что выбирать изделия необходимо с учетом норм СНИП. Расценки на материалы колеблются в зависимости от типа плиты и размера.

Монтаж плит перекрытия

  • Монолитные – наиболее тяжелые и рассчитанные на самую большую нагрузку. Они охотно используются в многоэтажном строительстве, но для небольших зданий – до 5 этажей, являются избыточными.
  • Пустотные – куда более популярный вариант. Сквозь изделие от торца до торца проходят овальные или круглые пустоты. Такие каналы влияют на стойкость к нагрузке, но не критично, и значительно облегчают конструкцию, что сказывается и на стоимости. Кроме того, в пустотном материале можно расположить коммуникации: кабели, гофрированные трубы и прочее. Расценки на изделия считаются самыми доступными, поскольку способ производства довольно прост. На фото – ЖЗБ-изделие с пустотами.
  • Шатровые – имеют вид лотка со сглаженными ребрами. Такое строение позволяет обойтись без ригелей или других балочных элементов. Также упрощаются работы по звукоизоляции и отделке помещений.
  • Ребристые или П-образные – такая конструкция оснащена двумя продольными ребрами жесткости. Это уменьшает материалоемкость изделия, но сохраняет прочность. Такие модели отличаются высокой стойкостью на изгиб, но применяются в основном при строительстве нежилых помещений, наподобие гаража. На фото – П-образные ЖЗБ.

Все виды плитных ЖЗБ можно использовать в качестве фундамента. Технология укладки и выбор материала зависят от характера фундамента и этажности здания, но требованиям СНИП такой вариант удовлетворяет.

Если для укладки потолка нет нужды в чертеже, то для сооружения основания дома чертеж необходим.

Монтаж плит перекрытия по СНИП

Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.

Расценки же во многом зависят от дальности расстояния и размеров здания.

Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:

  • железобетонные плиты;
  • бетонный или цементный раствор;
  • автокран;
  • болгарка в тех случаях, когда материал нужно подрезать;
  • лом и кувалда.

Сама технология укладки очень проста.

  1. На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
  2. Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
  3. Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
  4. Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
  5. Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
  6. Русты, образующиеся между плитами, тщательно заделывают.

На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.

Требования по монтажу плит перекрытий

При укладке необходимо выполнять несколько правил.

  • Несущие стены перед укладкой должны быть максимально ровными по высоте. Для этого используется балка: она размещается на двух противоположных стенах и строительным уровнем проверяется. Измерения проводятся через каждые 1–1,5 м. При необходимости перепады высоты выравнивают бетонной смесью.
  • Если материал угадывают на пенобетонные, газобетонные, стены из шлакоблоков, то согласно технологии предварительно проводят армирование. Высота пояса составляет не менее 15 см.
  • Перед монтажом пустоты заделывают, чтобы избежать промерзания. Согласно требованиям СНИП пустоты заполняют керамзитом или битым кирпичом, а затем заливают бетонным раствором.

Крыша – довольно сложная многослойная конструкция. Так что ошибки при ее сооружении или неправильный выбор материала чреваты нарушением герметизации, и.

Главными показателями комфорта в помещении являются температура, уровень кислорода и уровень влажности. Если 2 первых фактора относительно легко регулируются, то.

Оценка статьи:

Сохранить себе в: Монтаж плит Перекрытие СНИП Ссылка на основную публикацию

Как укладывать плитку — подробное руководство по укладке пола

Товар Цена за штуку Цена
ИТОГО

ВАША ТОРГОВАЯ КОРЗИНА ПУСТО.

Лежание против лжи (Ложь против лжи) — легко научиться

В чем разница между лежа и ложью ?

Вы, , лежите , а вы кладете что-то вниз. Lie не требует прямого объекта. Lay требует прямого объекта. То же правило применяется к , лежа, и , лежа, (не лежа — остерегайтесь правописания). Прошедшее время lay — это lay , но будьте осторожны с прошедшим временем lie — есть два варианта.Мы поговорим о них позже.

Вот совет: Хотите, чтобы ваш текст всегда выглядел великолепно? Grammarly может спасти вас от орфографических ошибок, грамматических и пунктуационных ошибок и других проблем с написанием на всех ваших любимых веб-сайтах.

Когда использовать Lay

Укладывать означает устанавливать (или иным образом помещать) что-либо в положение покоя. Вот несколько примеров, когда кладут в предложение.

Как использовать ложь

Ложь — это неправда.Однако людям трудно отличить глагольную форму lie от lay . Глагол лгать означает говорить неправду. Вот пример лжи в предложении:

Если сказать неправду было единственным значением ложь , правильно использовать эти два слова было бы не так сложно. Однако лежа также может означать откидывание или отдых в горизонтальном положении. Обратите внимание на этот пример:

Как запомнить разницу между Лей и ложью

(PLAce) и (RECLIne)

Эта мнемоника должна помочь вам вспомнить, что lay , начинающееся с букв L-A, имеет длинный звук A, как и его определение: размещать.С другой стороны, ложь , которая начинается с букв L-I, имеет длинный звук, похожий на свое определение: откидываться.

Как мне использовать «Ложь против лжи»?

Знание значений этих слов не означает, что вы обязательно знаете, как использовать lay и lie . Опять же, вот несколько правил, которые вам помогут. В настоящем времени вы часто используете прямой объект с lay . Однако ложь не может принимать прямой объект. Вернитесь к примерам еще раз, чтобы увидеть эти правила в действии.

Вам нужно знать еще кое-что. Когда вы говорите об откидывании, прошедшее время ложь — это лежа ! Вот пример.

Вчера он лежал спать в десять часов. Сегодня он не ляжет до полуночи. [/ Example]

Укладка Вс. Лежа

Остерегайтесь орфографии! Настоящее причастие лжи — это не лжи . I становится Y: , лежащим . Вот мнемоника с веб-сайта Primility, которая поможет вам отличить , лежащие и , расположенные на расстоянии :

«Если вы говорите неправду, это ложь, а не ложь; и если вы говорите неправду, вы лжете, а не лжете.”

Прошедшее время ложь (например, сказать неправду) ложь . Как видите, прошедшее время lie — это lay , но прошедшее время lay — это lay , что является рецептом путаницы! Чтобы помнить, что lay (в отличие от lain ) — это прошедшее время lay , просто запомните эту фразу:

Используйте D, когда есть прямой объект. Поскольку вам нужен прямой объект только с lay, вы будете знать, что используется прошедшее время.

Примеры

Помогли ли вам эти примеры понять разницу между ложью и ложью? Если вы освоили эту часто путающую пару, попробуйте свои силы в лузовых против проигрышных и титулованных против титулованных.

for lay — перевод на французский — примеры английский

Предложения: для укладки

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Способ и устройство для укладки дорожных материалов

Procede et appareil deose de revêtement Routier

трубопровод для морской добычи и метод для прокладки то же

канал производства и обработки соответствует

Упомянутое устройство особенно полезно для прокладки оптоволоконных кабелей .

Эта одежда используется в особой одежде для оптики кабелей и волокон.

Получены разрешения на установку солнечных батарей.

Разрешения для положения солнечных панелей onté obtenues.

устройство и процесс для укладки ленточного или полосового материала

Dispositif et procédé pour poser un matériau en form de ruban ou de bande

Ламинат особенно подходит для укладки полов с низким люфтом между соседними деталями.

Ce stratifié est speculièrement utile pour poser des revêtements de sols avec un faible jeu entre éléments смежные.

процесс для укладки керамической плитки и покрытий из натурального камня

Процесс позы от Revêtements en carreaux céramiques et en pierres naturelles

устройство для укладки модулей жесткого настила

dispositif для установки de plaques de revêtement de sol rigides

Аппарат для прокладки подземных труб и кабелей

одежда в позе из кабеля и кабеля в су-соль

способ и машина для укладки удлиненных конструкций, например оптических волокон

Обработка и машина для установки для всех структур, тканей, оптических волокон

Изобретение относится к системе для укладки и механического соединения строительных панелей, особенно тонких твердых плавающих полов.

L’invention se report à un système de position et d’assemblage mécanique de panneaux de construction, notamment des dalles de plancher flottantes, dures et minces.

панель с предварительно уложенной плиткой для укладки этажей

Panneau équipé de tuiles prealablement installes pour poser des Planchers

устройство для укладки ленточных материалов для аэрокосмической промышленности

dispositif de position de matériaux en bandes pour applications aérospatiales

хомут для прокладки кабеля в трубопроводных системах

манжета для позы кабельных каналов в системах труб

способ прокладки трубопровода с внутренней антикоррозийной оболочкой

Метод для установки на трубопроводе позволяет устранить внутреннюю стойкость к коррозии

козловой кран и способ для прокладки пути

Способ и устройство для укладки элемента моста

Процесс и система для задачи и элемента конструкции

Способ и оборудование для укладки дорожных покрытий

méthode et équipement de pos de revêtement de surface de voies de циркуляции

Вам понадобятся монтажные аксессуары для укладки искусственного газона , такие как соединительная лента, клей, штифт.

Vous avez besoin des accessoires d’installation pour la position de la pelouse artificielle telles que la bande commune, la colle, u broches.

Незаменимый аппарат для укладки , например, промышленных плит перекрытия.

Незаменимая одежда для положения de dalles de sol, par instance.

Как преподавать открытые и закрытые слоги (+ БЕСПЛАТНОЕ упражнение)

Закрытый и открытый слоги — это первые два типа слогов, которые студенты должны выучить.Из шести типов слогов ученикам легче всего освоить эти два.

Что такое закрытый слог?

В простейшей форме закрытый слог — это гласный звук, за которым следует согласный. Примеры включают cap , sit и up .

Это называется закрытым слогом, потому что гласная «закрывается» согласной. В закрытых слогах гласная обычно произносит свой короткий звук.

Для закрытия слога можно использовать несколько согласных, например, блюдо и растягивают .И многие многосложные слова содержат закрытые слоги, например, насекомое , кролик и салфетка .

Что такое открытый слог?

У открытого слога есть гласная в конце слога. Ничего не идет после гласной, например, — это , — это , а — это .

Он называется открытым слогом, потому что гласный — «открытый», то есть после него ничего не идет, кроме открытого пространства. В открытых слогах гласная произносит свой длинный звук.

Не так много односложных слов содержат открытые слоги, но есть много многосложных слов, которые содержат. Например, посмотрите на первые слоги в этих словах:
ba by
e ven
pa per
mu sic

Почему так полезно знать типы слогов?

Знание типов слогов — важный инструмент декодирования как для чтения, так и для правописания.

Допустим, студентка читает рассказ и встречает слово craft .Она не сразу узнает слово, потому что никогда его раньше не читала. Хотя это слово незнакомо, она не волнуется, потому что у нее есть метод определения того, произносит ли буква А свой длинный или короткий звук. Она видит, что за А следует согласный, что означает, что он находится в закрытом слоге, поэтому гласный, скорее всего, произносит свой короткий звук. Она умеет самостоятельно расшифровывать слово craft и продолжает читать рассказ.

Знание типа слога также помогает в написании.В приведенном ниже сценарии ребенок хочет записать слово котенок . Но она еще не достигла стадии автоматизма, поэтому не может вспомнить, есть ли одна буква Т или две в середине слова.

Ребенок, который не имеет визуального представления слова и не знает типов слогов, может просто написать слово как kiten . В конце концов, мы произносим это «ки (т) десять», не произнося первую T.

Но наша ученица может опираться на свои знания о типах открытых и закрытых слогов и легко подбирать правильное написание.

Наша ученица понимает, что если она оставит первую гласную открытой, она произнесет ее длинный звук, что приведет к / kī-těn /. (Есть некоторые исключения, такие как city , где гласная остается открытой, но по-прежнему произносит свой короткий звук, но эти слова являются скорее исключением, чем правилом. И в программе All About Spelling мы даем детям инструменты, которые помогут они пишут эти исключения.)

Преподавание открытых и закрытых слогов

В программах All About Reading и All About Spelling мы используем приложение плиток с буквами (или физические плитки с буквами), чтобы продемонстрировать различия между открытыми и закрытыми слогами (и всеми типами слогов!).Слоговые теги размещаются над словами, что делает это конкретным действием. Открытая дверь представляет собой открытый слог, а закрытая дверь представляет собой закрытый слог.

В программе All About Reading забавные персонажи, известные как Party Monsters, участвуют, чтобы дать детям еще больше практики с открытыми и закрытыми слогами. Попробуйте эту бесплатную загрузку!

Зная только эти два типа слогов, ваш ученик сможет точно написать сотни слов!

Чтобы получить еще больше отличных образцов, посетите нашу страницу с образцами уроков по чтению и орфографии.Вы найдете сотни страниц загружаемых PDF-файлов, наполненных информацией.

У вас есть вопросы об открытых и закрытых типах слогов? Задайте вопрос в комментариях ниже или свяжитесь с нами! Мы здесь, чтобы помочь.

правил слогов значительно упрощают чтение и правописание


Выучите правила для слогов , и вы обнаружите, что чтение, правописание и устная речь стали такими важными Полегче. Они помогают нам сломаться слова на небольшие управляемые куски.Таким образом, мы можем вырабатывать слова по частям. кусочек, скорее как собрать пазл.


Причина, по которой они работают, заключается в том, что они помогают нашему мозгу обрабатывать английский язык.

Когда людям не хватает понимания слогов и правил, связанных со слогами, они часто борются с грамотностью. Я объясню, как и почему, в конце этой статьи.

А пока вот 10 простых для понимания правил слогов с примерами.

Но сначала … чаевые

Чтобы услышать слоги в слово, произнесите слово в замедленной съемке.Слово таблица , произносимое медленно, будет разбито на две части, например это, ta …. .ble . Маленькие дети обычно изучают этот навык перед чтением. С другой стороны, приведенные ниже правила изучаются на более позднем этапе, так как они касаются слогов и помогают с правильным написанием.


Правило № 1

Слоги могут состоять из всего одна буква или несколько букв.

Пример: слово «а» в книге «а» содержит только одну букву (которая является гласной) и состоит всего из одного слога.

слово снова состоит из двух слогов

a (1 слог) + усиление (1 слог) = 2 слоги

Правило № 2

Большинство слов имеют от 1 до В них 6 слогов.В нескольких словах больше чем шесть слогов.

Примеры:

односложные слова… .. собака, человек, думать, падать, дверь, север, баня

2-х слоговые слова…. вода, деньги, дочь, плавание, погода

3-х слоговые слова…. больница, подпись, Путешествие, максимум

4-х слоговые слова…. посвященный, проявленный, информация,

5-слоговое слово s…. предрасположенность, понятная, психологическая

6-слоговые слова….ответственность, предсказуемость, несущественность

Правило № 3

Примечание. Это одно из самых простых и важных правил для изучения слогов.

В каждом слоге не менее одна гласная … означает, что будет одна или несколько из этих букв …. а е я o u y в каждом слоге. (Обратите внимание, что буква y не является строго гласной, но ведет себя как буква, поэтому она включена здесь.)

Вот несколько примеров слова разбиты на слоги.Гласные выделены жирным шрифтом.

m a n (1 гласная / 1 слог)

пр или гр и н.с. (2 гласные) пр о / гр е сс (2 слога)

b i c y cl e (3 гласных) b i / c y / cl e ( 3 слоги)

rh i n o c e r o s (4 гласных) rh i / n o c / e r / u s (4 слога)

Правило № 4

Когда в слове всего одна гласная, она не делится.Это односложное слово.

Примеры: яйцо, растение, флаг, мяч, песок, небо, подставка, грузовик, носок

Правило № 5

Есть некоторые обстоятельства, когда гласную не следует считать, когда вы подсчитываете количество слогов в слове.
Хороший способ проверить это — положить руку под подбородок. Вы почувствуете, как отвисает челюсть, когда произносите гласный звук. Каждый раз, когда это происходит, считайте один слог.

Примеры:

Бесшумный e не считается гласной в слоге.

* слово cam e имеет молчание e в конце. Твоя челюсть не отвиснет. Правило слога — игнорировать e , когда подсчет гласных в таких словах. Следовательно, вам нужно только посчитать и . В данном случае это превращает слово в слово , состоящее из одного слога.

Другое такие слова включают… сохранить, кость, трубка, поздно, дым


Считать только один гласный в словах, где можно услышать только один гласный звук.

Примеры:

В слове «лодка », считайте o (то есть звук, который вы можете слышать) как одну гласную и, следовательно, один слог. Игнорировать тихий а в слове.

Другое слова, которые имеют две гласные, но издают только один звук, включают… мясо, костюм, дорога, ручей, сквозь, ночь, клоун, клей, рев, пила, дверь, земля

Правило № 6

Когда согласная находится в середине слова, разделите слово перед согласный.Первая гласная часто произносит свое имя.

Примеры: o / pen, b a / by, a / ble, pr o / ject, p a / per, sp i / der

Правило № 7

Составное слово состоит из двух слов, которые были объединены. Сломать составное слово на слоги, просто разделите его снова на два отдельных слова.

Примеры:

баскетбол становится корзиной / мяч

подсолнух становится солнцем / цветок

рыба-меч становится меч / рыба

фрикаделька превращается в мясо / мяч

Правило № 8

Когда есть двойные согласные в слове, правило слога здесь — разделить его между согласными.

Примеры:

желтый становится желтым / вл

баллон становится балл / оон

буйвол становится buf / fa / lo

записано становится записано / десять

Правило № 9

Когда слово имеет префикс или суффикс, каждое слово считается одним слогом.Префиксы — это небольшие группы букв, которые добавляются к некоторым словам для изменения их значения. Суффиксы — это группы букв, которые добавляются в конец слова.

Примеры :

(Префикс в начале каждого слова ниже выделен жирным шрифтом.)

после закрыто становится закрыто / закрыто

re торф становится re / торф

до пара становится p re / паре

un видел становится не замечено

(Суффиксы в конце слов ниже выделены жирным шрифтом.)

Например, awak en становится a / wak / en

странный er становится странным / er

skat ed становится skat / ed

прогулка ing становится прогулкой / анг

счастье ness становится счастливым / i / ness

играть ful становится играть / фул

Правило № 10

Когда слово заканчивается на le и звучит как «эль», отсчитайте три буквы и разделите их там.Он будет включать le и согласный перед этим.

Например, / ble, crum / ble, cas / tle, wob / ble, wres / tle


Я обучал многих взрослых с проблемами грамотности. Когда они говорят, я замечаю, что они неправильно произносят длинные слова, пропускают группы букв и иногда невнятно произносят слова. Когда они читают, они часто озвучивают первые одну или две буквы более длинного слова, а затем угадывают остальные.Это означает, что им трудно понимать то, что они читают, а другим людям их трудно понять, когда они слышат их речь.

Многие из этих взрослых выросли, не слыша ясно произносимых слов. А это, в свою очередь, повлияло на то, как они произносили слова. К тому времени, как они пошли в школу, чтение и правописание стало для них невозможным, и они потеряли уверенность.

Было бы очень полезно, если бы они выучили всего несколько правил слога. Было бы полезно даже узнать, что в большинстве случаев каждый слог содержит одну гласную.Одно только это правило заставило бы их понять, что если бы они не включали хотя бы одну гласную в каждый слог, они написали слово с ошибкой.

Когда я впервые встретил своего взрослого ученика Ларри, он сказал мне, что ненавидит читать и писать громкие слова. Он сказал мне …

«Они кажутся горами, по которым я не могу перелезть. Я застреваю и просто вынужден сдаться. Это сводит меня с ума».

Одно из многих слов, над которыми он боролся, было опасно. Не зная правил слогов, он всегда произносил и записывал это слово вот так… дангрис … как если бы это было двухсложное слово.

Как только я научил Ларри некоторым правилам произношения слогов, его уверенность возросла. Он читал и писал слова с гораздо большей точностью. Он также обнаружил, что может правильно произносил многосложные слова, если знал, как их разбить.

Он сказал то, что большинство моих взрослых студентов говорят, когда они изучают правила слогов.

«Если бы я только выучил это 20 лет назад! »

Перейти от правил для слогов на Правила для звуков

Перейти от правил для слогов на Домашняя страница фонической грамотности

К началу страницы

Использование неправильных глаголов Lay и Lie

Как вы используете lay и врать правильно? Во-первых, вы должны знать определение каждого глагола.

Ложь, с другой стороны, означает отдыхать или откидываться. Ложь непереходный глагол, поэтому нет прямой объект последует.

В центре кровати Дианы всегда пахнет собака, потому что Надежная, ее бигль, врет там у него есть все шансы.

Что делает Надежный посреди кровати? Отдыхает .

Как только вы определитесь, какое значение вам нужно, выберите правильный форма из таблицы ниже:

Инфинитив Определение Простой подарок Простое прошлое Прошедшее причастие Причастие настоящего
заложить положить что-нибудь листов заложено заложено прокладка
врать для отдыха или откидывания ложь лежал лежал лежа

Важное примечание: простая форма представляет собой форму Lay — это то же слово, что и простой мимо формы лжи.Это общий form объясняет большую часть путаницы с этими двумя глаголами.

Чтобы выбрать правильную форму, вы должны понимать, как используются простые настоящее, простое прошедшее и формы причастия прошедшего времени.

Используйте простые формы настоящего, когда имеете в виду действие, которое происходит последовательно. или действие, которое происходит прямо сейчас.

Джек всегда лежит беспроводной телефон там, где его никто не может найти; нам нужны кольца входящего звонка, чтобы выдать свое местоположение.

Lays = простое настоящее время лежать, чтобы что-то положить.

Хотя толпа кричит ему, чтобы он встал, Чарльз лежит в центре бокса ринг, сбитый мощным апперкотом, нанесенным его противником Антонио.

Ложь = простое настоящее время лежать, отдыхать или откидываться.

Используйте простые прошлые формы, когда вы имеете в виду действие, завершенное в прошлом.

Рэйчел уложила ее сочинение с опозданием на месяц в почтовый ящик профессора Коэна, надеясь, что он все еще принимаю работу.

Laid = простое прошедшее время лежать, чтобы что-то положить.

Мягко покачиваемый океанскими волнами Робби лежал на плоту, не заботясь о расстояние до берега или рыба, покусывающая пальцы, в которых он болтался вода.

Lay = простое прошедшее время лежать, отдыхать или откидываться.

Используйте формы причастия прошедшего времени всякий раз, когда у вас есть один или несколько вспомогательные глаголы, образующие время.

Ринальда только что положил последний кусок курицы на гриль, когда раздались молнии и раскат грома раннее завершение семейного пикника.

Had = вспомогательный глагол; lay = причастие прошедшего времени лежать, чтобы что-то положить.

Джаспер должен не положил свой новый черный свитер на кровати, Джози, его гончая, нашла это идеальное место для вздремнуть.

Должен, иметь = вспомогательные глаголы; lay = причастие прошедшего времени лежать, чтобы что-то положить.

Сжимай, семифутовый питон, пролежал весь день в углу его аквариум, его пытливый язык — единственный признак жизнь.

Has = вспомогательный глагол; lain = причастие прошедшего времени лежать, отдыхать или откидываться.

Лоренцо лежал бы на диване весь день, если подушки не воняли собакой.

Будет, иметь = вспомогательные глаголы; lain = причастие прошедшего времени лежать, отдыхать или откидываться.

Рассмотрим эти дополнительные примеры для заложить:

Каждый день, Робин кладет ключи на прилавок и затем Бастер, ее кот, бьет их об пол.

Робин кладет свои ключи на прилавок.

Zaw заложил свой обхватил голову руками и рыдал.Средний балл по английскому — 79,4. класса, и злой профессор Варнер не повысит свою оценку до В .

Zaw положил голову на руки.

Если бы Latorrance имел не положил свое эссе на кафетерий стол, пятна от кетчупа теперь не украшали четыре страницы.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
