Как укладывать фундамент из блоков ФБС своими руками: технология по шагам, схема

Прочные и надежные блоки ФБС привлекают строителей стойкостью и привлекательной ценой блочных материалов. Их прямое назначение – сооружение стен подземных помещений с одновременным выполнением задач фундамента.

Оглавление:

1. Технология строительства основания по шагам
2. Распространенные ошибки
3. Советы

Ценность этих материалов объясняется следующими достоинствами:

• высокой скоростью и простотой монтажа, которая обеспечивается элементарной геометрической формой изделий;
• минимальной трудоемкостью по сравнению с выполнением заливки;
• возможностью производить работы независимо от времени года, так как технология создания ФБС гарантирует высокое качество материала и отсутствие дефектов, возникающих в результате перепадов температур;
• возможностью укладывать блоки своими руками людям, даже не имеющим специальных навыков, без предварительного учета нагрузок и характеристик здания.

Главные этапы возведения основания из ФБС

Один расчет придется сделать: необходимо узнать количественную потребность материала. Зная периметр, высоту и толщину, можно рассчитать общий объем кладки, после чего эту цифру разделить на кубатуру одного элемента. Целесообразнее использовать изделия небольшого размера, так как они гораздо удобнее в монтаже из-за их меньшего веса, чем крупные.

Нужна или подробная схема, или чертеж, где будет отражена информация о параметрах:

• тип грунта;
• глубина пролегания почвенных вод и промерзания грунта;
• габариты основания в соответствии с размерами здания;
• план подвального помещения с привязкой ввода инженерно-бытовых коммуникаций.

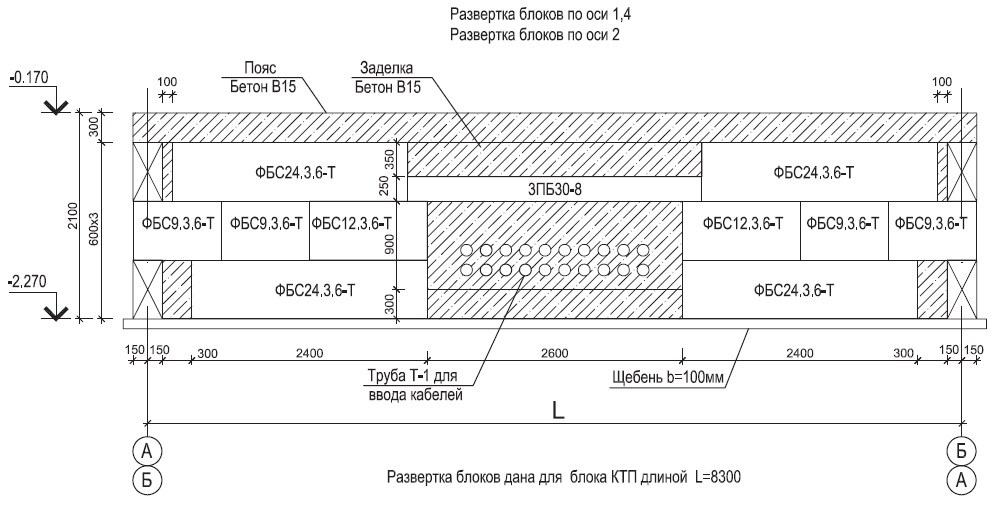

При покупке ФБС можно будет взять специальный блок с готовыми отверстиями. Если стоит задача сделать мелкозаглубленный ленточный фундамент для возведения хозяйственных построек типа бани или гаража, то достаточно использовать один ряд, вообще их может быть до 5.

Часто блоки выпускаются для конкретного вида и так и называются: для ленточного основания, столбчатого, колонного.

Пошаговая инструкция включает:

• подготовку участка, которая заключается в разметке, копании и освобождении траншеи от мусора;
• работы по организации песчаной подушки;
• создание основы: либо из монолитной бетонной стяжки, либо из самих плоских плит;
• укладку самих фундаментных блоков.

Иногда процесс завершается гидроизоляцией или утеплением.

Рассмотрим этапы:

1. При подготовке участка выравнивается поверхность, устраняется растительность и крупные камни.

2. Обустройство подушки. Вначале засыпается 10-15 см песчаного слоя или щебня с песком в соотношении 10:5. Если грунт глинистый, то подошву делают 3-х слойной, толщиной 60 см, прокладывая середину крупнофракционным наполнителем. Затем следуют процессы обильного увлажнения и трамбовки.

3. Создание основы для фундамента выполняется из тончайшего слоя бетона в 20–30 мм на уплотненном песке. Но вначале необходимо уложить кладочную сетку, а затем на нее медленно вылить раствор, прокалывая его арматурой для удаления воздуха. В случае жаркой погоды его смачивают для предохранения от потрескивания.

4. Блоки размещают посредством грузоподъемной техники и при наличии 2-3-х помощников, контролирующих правильную установку элементов. Но предварительно необходимо подготовить цементный состав, по плотности напоминающий густую сметану, в таком количестве, чтобы на каждую единицу основания приходилось 10-15 литров. Или приобрести специальный строительный клей: он предпочтительнее, так как ускоряет процесс, но дороже.

5. Скрепляющим раствором обмазываются все соприкасающиеся поверхности ФБС: и вертикальные, и горизонтальные. Последовательность укладки фундамента из блоков ФБС:

• Монтаж начинается с элементов по крайним осям, на углах будущего сооружения, которые соединяют между собой для трассировки периметра.
• Первый ряд делают из габаритных или более плоских изделий. Это обеспечивает гарантированную устойчивость.
• Блоки выкладывают строго по уровню, заполняя швы между ними приготовленным составом.
• Направление каждого ряда противоположно направлению предыдущему. То есть четные ряды, например, идут с севера на юг, а нечетные – с юга на север. Элементы монтируются по такой же схеме, как и кирпичная кладка, со смещением.
• После того, как сделают фундамент для наружных стен, приступают к выполнению основания для внутренних.

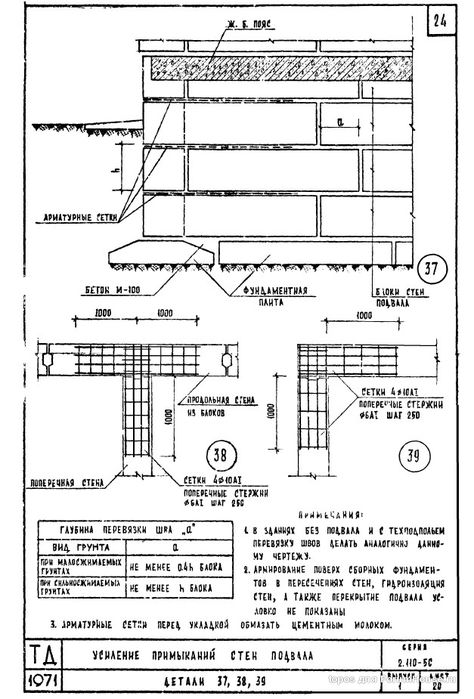

• Вертикальные швы верхних рядов приходятся на середину нижних. Угловые элементы размещают с перехлестом.
• Между рядами наносится раствор толщиной в 1,5 см.

Распространенные ошибки при укладке блоков

Эта информация направлена в первую очередь новичкам, чтобы акцентировать их внимание во избежание опасных ситуаций.

Ошибки	Что делать для их предотвращения
Некачественная организация песчаной подушки	Уплотнение бетонной подушки необходимо выполнять тщательно, послойно, используя речной песок и смачивая его
Образование пустот и отверстий, не предусмотренных проектом	Подобные бреши ведут к разрушению изделия. Поэтому эти щели заполняют бетоном или кирпичом, не нарушая целостность блока, а сверху нанести раствор. Но прежде всего нужно строго следовать инструкциям по возведению сооружений
Превышение угла по горизонтали более чем на 2°, а по вертикали – на 3°	Это необходимо контролировать в течение всей работы специальными маячками, шнурами и уровнями
Сооружение фундамента без учета будущих коммунальных сетей	Этот вопрос решается на стадии закупки специальных для этого блоков

Некоторые рекомендации по укладке ФБС

Не следует пренебрегать гидроизоляцией, которая будет предохранять бетон от разрушения под действием попадающей влаги. Для этой защиты используется рубероидное покрытие или тщательное битумное промазывание основания со всех сторон. Для утепления выбирается экструдированный пенополистирол или пенопласт, которые наклеивают снаружи и внутри.

Вышерассмотренная технология применяется чаще всего для мелкозаглубленного фундамента из ФБС. Если материал нужно уложить в пучинистый грунт, будет правильно делать монтаж по такой схеме:

• траншею копают на 0,4 м;
• на дно укладывают подушку твердого щебня и песка толщиной 0,3 м;
• монтируется арматура и сверху заливается раствор высотой 0,1 м;
• после застывания стяжки размещают промазанные битумом блоки;
• сверху делают еще один армирующий бетонный каркас.

Иногда в целях удешевления строительства легких сооружений без подвала и при необходимых почвенных условиях допускается «прерывистое» основание. Суть его заключается в размещении ФБС на расстоянии друг от друга в 0,7 м, но не больше. Экономия материалов при этом достигает 20 %. Но данная схема годится только для одно- и двухэтажных зданий.

Как укладывать блоки для фундамента из ФБС

Блоки ФБС расшифровываются как фундаментальные блоки строительные. Продолжительность строительных работ не занимает много времени, при этом подобное основание является прочным и надежным фундаментом для здания. Далее мы обозначим главные преимущества блоков ФБС, а также установим порядок укладки строительного материала.

Преимущества фундамента из блоков ФБС

Главным достоинством считается тот фактор, что строительные работы обойдутся значительно дешевле в отличие от возведения ленточного фундамента. Такой показатель относится к затратам на приобретение материалов, перевозку, укладку и так далее. В любом случае, такой вариант выгоднее, ведь не нужно тратить огромные средства на приобретение бетонного раствора или арматуры.

Учитывая тот фактор, что фундамент складывается из блоков, его можно соорудить за два или три дня. Для ленточного фундамента важно создавать опалубку и класть арматуру. Также основным из преимуществ выделяют отсутствие необходимости ждать, пока основание высохнет или скрепится.

Такие блоки рекомендуют использовать на песчаных или илистых почвах, что позволит создать прочное основание для дома. Способ и технология укладки не представляют определенных трудностей, поэтому со строительными работами может управиться каждый. Такой фундамент не будет деформироваться со временем от вибрации грунта, при этом он сможет выдержать большие нагрузки.

Подготовительные работы

В первую очередь, выкапывают котлован или отдельные траншеи, ширина которых должна соответствовать размерам блоков ФБС. После дно траншеи выравнивается и защищается для дальнейшей укладки блоков. Далее делается основание, которое должно быть из песка, однако если грунт является песчаным, то его не нужно обустраивать. После делается рамка из брусков, высота которой должна составлять 6-10 см, а ширина – больше самого фундамента на 20 см. Правильность расположение рамки необходимо проверить строительным уровнем и другими приспособлениями. После этого в рамку высыпают песок, который тщательно утрамбовывают.

Подготовка площади к установке блочного фундамента

Если грунт под основание не является устойчивым или надежным, рекомендуется первый ряд фундамента сделать более широким. Для этого следует прибрести плиты ФЛ под блоки или же сделать армированную монолитную ленту. Плиты необязательно укладывать плотно, а расстояние между ними может составлять около 70 см. При этом такие зазоры важно засыпать землей и утрамбовать. Блоки следует укладывать так, чтобы швы располагались над серединой плит.

Технология укладки блоков ФБС

Для укладки блоков необходимо образовать подушку из песка, толщина которой должна составлять не менее 20 см. Песчаное основание важно смочить водой, что позволит лучше утрамбовать материал. Перед укладкой блоков надо просчитать входы и выходы канализационных труб, ведь впоследствии такие работы будет трудно сделать. В первую очередь, укладываются углы фундамента, после следует идти по уровню и в каждые швы заливать раствор. Последующие ряды блоков укладываются на раствор. Расположение блоков необходимо делать в обратном порядке на каждом ряду.

Чтобы фундамент из блоков ФБС был прочным и устойчивым, рекомендуется сверху залить железобетонный пояс, толщина которого должна быть не менее 20 см. В данном случае необходимо класть арматуру примерно толщиной в 0,1 см. Такие блоки по своей структуре прочные и крепкие, поэтому разъединить их будет нелегко. Для этого заранее потребуется сделать точные расчеты по расположению блоков по фундаменту без лишних усилий.

Заключительные этапы укладки блоков ФБС

Если строительные работы проводятся на песчаном грунте, то потребуется установить дополнительные плиты для прочности основания. После укладки блоков для фундамента нужно сделать опалубку и залить нижнюю часть основания бетонным раствором. Далее укладывают слой гидроизоляции и засыпают фундамент песком.

Важное значение нужно придавать защите фундамента от повышенной влажности. Поэтому основание необходимо тщательно обработать гидроизоляционными материалами. Наиболее популярным и надежным способом считается использование жидкой резины. После ее применения фундамент обратно засыпают песком, который надо тщательно утрамбовывать. Для этого все работы делаются последовательно, чтобы добиться большего эффекта.

Свойства и характеристики блоков ФБС

Блоки ФБС имеют высокий уровень устойчивости к влажности, но все специалисты рекомендуют применять изоляционные материалы. Если изделия изготовлены по всем правилам производства, то оно должно иметь антикоррозийные свойства. На слабых грунтах рекомендуется использовать дополнительные варианты укрепления блоков, чтобы обеспечить надежность и устойчивость будущей постройки.

Блоки необязательно класть плотно, между ними можно оставлять свободное пространство в 70 сантиметров, но не больше. Эти зазоры следует закрыть кирпичами, и при таком расположении блоков значительно проще обустроить канализационную систему. Данный вариант кладки используется в качестве экономии материала или при ограниченном его количестве. Видео-инструкцию работ можно посмотреть ниже:
