Построить двухскатную крышу: как сделать, устройство крыши углом
как сделать, устройство крыши углом
Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.
Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.
Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.
Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам.
При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.
Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

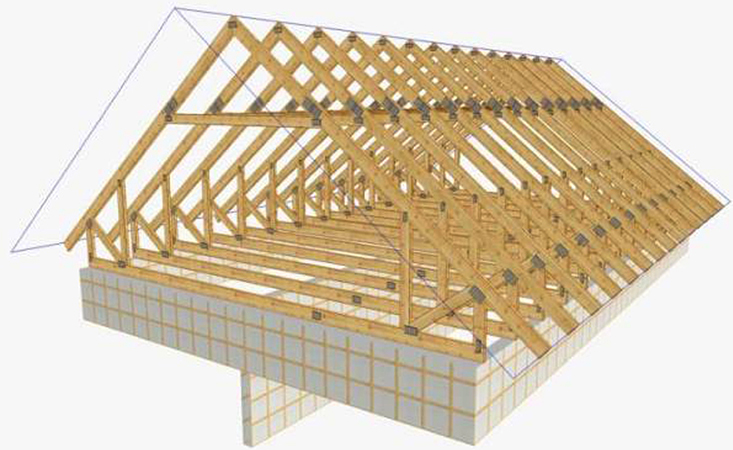

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:
- Служат каркасом крыши, необходимым для формирования скатов.
- Распределяют компоненты кровельного пирога.
- Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.
Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.
Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.
В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.
Выбор схемы напрямую связан с архитектурным решением основной части дома:
- Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
- Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.
Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.
Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.
Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.
Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.
Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.
Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.
Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.
В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.
Вариант #1 — сооружение по наслонной схеме
Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:
- Замурованным во фронтонные стенки.
Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
- Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.
Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений.
Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.
Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.
Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.
Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.
Вариант #2 — устройство крыши висячим методом
Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.
Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.
Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.
Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.
Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:
- Изготовим шаблон нижнего узла для крепления висячей стропильной ноги.
Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
- С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
- Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины.
Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
- От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
- Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
- Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
- Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.
Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.
После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:
- Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
- Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
- Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
- Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
- Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин.
Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.
- От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
- Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.
После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:
- Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
- Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
- Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
- По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
- Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.
В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.
По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.
Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу — видео-сюжет в доступной наглядной форме знакомит с этапами процесса:
Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.
Будьте в курсе!
Подпишитесь на новостную рассылку
Как построить двухскатную крышу
#Кровля
Элементы двухскатной кровли
В домостроении это наиболее часто используемая конструкция. Популярность двускатных (или щипковых) крыш в простоте возведения, надежности и меньших затратах стройматериалов. Скаты могут иметь одинаковую (симметричные крыши) или разную (ассиметричные) площадь, и различные системы стропил. Стропила могут устанавливаться в виде двух систем: висячей и наклонной. В первом случае верхняя часть стропил упирается друг в друга и скрепляется межу собой. Во втором стропильные ноги опирается на конька и, при необходимости, стягиваются затяжкой.
Но есть элементы, которые необходимы для всех конструкций:
1. Стропила (или стропильные ноги) – основные несущие детали. Представляют собой брус или доски толщиной не меньше 50 мм. Устанавливаются с наклоном, опираются нижней частью на мауэрлат, а вверху крепятся друг к другу или к коньковому брусу.
2. Мауэрлат – брус с минимальным сечением 100х100мм, опора стропильной системы. Предназначается для равномерного распределения нагрузки на стены дома, к которым и закрепляется.
3. Брус конька — служит в качестве опоры для верхней части стопил, не применяется, если стропильные ноги закрепляются между собой.
Кроме того, есть элементы, которые используются не всегда:
1. Опоры под коньковый брус.
2. Стойки под стропила – усиливают их несущую способность, необходимы, если ширина пролета превышает 12 метров.
3. Прогон – брус, укладываемый перпендикулярно на стойки.
4. Затяжки – бруски, стягивающие между собой парные стойки.
Кроме стропильной системы и покрытия кровли, в обязательном порядке создается «кровельный пирог», состоящий из паро-, гидро- и теплоизоляционных слоев. Для их закрепления сооружается обрешетка: доски и брусья, соединяющие стропила. Метод укладки обрешетки зависит от выбранного типа кровельного покрытия.
Как правильно возвести двухскатную крышу
Прежде всего, потребуется выбрать конструкцию, провести точные расчеты линейных размеров нагруженных узлов и элементов, выбрать способ фиксации и закупить необходимее материалы. Обязательно высчитать угол наклона – его минимум определяется количеством выпадающих осадков, ветровой нагрузки и свойствами материала кровельного покрытия. Так для натуральной черепицы, укладываемой в нашем регионе, минимальный угол наклона – 22 градуса, а для металлочерепицы этот показатель не может быть меньше 14 градусов.
Собирается временный коньковый прогон – это значительно упростит установку стропильных ног и поможет выставить размеры, отрегулировать пространственное положение всех элементов. Временный элемент устанавливается на саморезы и уголки и изготавливается из отрезов. Главное, чтобы положение горизонтального бруса находилось точно посередине и поддерживало одну линию вершин стропильных ног. Затем, если дом строится из кирпича, шлакоблоков или другого подобного материала, устанавливается мауэрлат. В деревянных строениях его роль выполняет верхний брус.
Стропила сначала закрепляются нижней частью на гвозди или саморезы с уголками. На втором этапе проводится соединение верхних частей при помощи металлических пластин или деревянных накладок.
Монтируются вертикальные упоры и затяжки, обеспечивающие устойчивость всей стропильной системы. Формируется карнизный свес – если длина стропил для этого недостаточна (желательно заранее учесть это при подготовке деталей), необходимо прибить к ним доски.
После того как стропильная система будет установлена, необходимо закрепить обрешетку и обеспечить укладку паро- и влагозащитных материалов.
И последним этапом в монтаже двускатной кровли станет укладка кровельного покрытия.
Как можно понять из описания процесса, двускатная крыша хотя и считается одной и самых простых конструкций (проще только плоская кровля), но ее монтаж требует знаний, умений и определенного опыта. Но даже если ее сооружением будет заниматься сторонняя бригада, полученной информации будет достаточно чтобы проследить за ее работой.
А самым простым, удобным и доступным способом возведения крыши станет обращение к специалистам Уральской Кровельной Компании.
Строительство скатной крыши — Roofing Superstore Help & Advice
Скатная крыша является одной из самых популярных форм доступных крыш. Хотя поначалу строительство скатной крыши может быть относительно сложной задачей, конечный результат всегда стоит того. Но каковы преимущества выбора скатной крыши и как построить скатную крышу? Читайте дальше, чтобы узнать все, что вам нужно знать о скатных крышах.
В Roofing Superstore вы найдете все необходимое для создания идеальной скатной крыши. От деревянных реек и подложки до черепицы, шифера и многого другого — просто просмотрите наш веб-сайт, чтобы узнать, что вам нужно. Если у вас возникли проблемы с поиском продукта или вам нужен совет, не стесняйтесь звонить нашей команде экспертов по телефону 01752 69.2760 и они будут рады помочь. Кроме того, просто используйте чат в правом нижнем углу.
Содержание:
- Что такое скатная крыша?
- Преимущества скатных крыш
- Строительство скатной крыши
Что такое скатная крыша?
Скатная крыша представляет собой крышу здания, имеющую уклон или угол. Обычно скатные крыши бывают двухскатными, что означает, что они имеют две стороны, но скатные крыши также могут быть односкатными, наклонными только в одном направлении. Скатные крыши использовались на зданиях в течение сотен лет, обеспечивая водонепроницаемое укрытие для домов и предприятий.
Почему стоит выбрать скатную крышу?
Выбор скатной крыши над плоской или наклонной крышей дает ряд преимуществ.
i) Универсальность
Во-первых, скатные крыши можно использовать как в современных, так и в более традиционных зданиях. Хотя структура скатных крыш часто очень похожа, используемый материал и готовое изделие могут быть невероятно разнообразными.
ii) Долговечность
Во-вторых, скатные крыши сконструированы таким образом, чтобы повысить прочность, что обеспечивает долгий срок службы. Они не только конструктивно прочны благодаря несущей конструкции, обеспечивающей равномерное распределение любого веса по всей крыше, но и скатной конструкции крыши также позволяет легко стекать дождевой воде, а также предотвращает накопление снега за счет естественного направления. дождь и снег в водосточные желоба. Это означает, что скопление дождевой воды гораздо менее вероятно, любое повреждение из-за дополнительного веса маловероятно, а техническое обслуживание минимально.
iii) Место для хранения
Кроме того, скатные крыши обеспечивают возможность дополнительного хранения или даже дополнительной комнаты. Поскольку пространство становится все более ценным на рынке жилья, это может стать отличным способом повысить ценность вашего дома или здания.
iv) Экологичность
Широкий выбор скатных кровельных материалов и дополнительных кровельных принадлежностей с экологическими характеристиками, доступных для использования на скатных крышах, означает, что ваша скатная крыша может быть экологически чистой, что становится все более важным, поскольку акцент делается на устойчивости и минимизации воздействие на окружающую среду возрастает. Выбирайте из переработанного сланца, Envirotiles и других экологически чистых материалов, а также выбирайте солнечные батареи и сбор дождевой воды, чтобы еще больше минимизировать воздействие на окружающую среду.
Как построить скатную крышу
Строительство скатной крыши обычно доверяют профессионалам из-за важности структурно прочной крыши, а также работы на высоте и необходимости поднимать большие куски древесины. Однако, если у вас есть опыт в строительных проектах или вы знаете опытных друзей, которые могут помочь, это можно сделать. Ниже приведено простое руководство по этапам строительства скатной крыши, но вы всегда должны следовать инструкциям производителей и профессионалов. Любая работа, которую вы выполняете, выполняется на ваш страх и риск.
1. Местоположение
Прежде чем приступить к строительству скатной крыши, в первую очередь следует определиться с расположением крыши и убедиться в отсутствии нависающих ветвей или электрических кабелей, которые могут вызвать проблемы. Убедившись в отсутствии потенциальных препятствий, можно приступать к расчетам.
2. Расчет уклона крыши
Первый расчет, который необходимо сделать, это определить желаемый уклон крыши. Если вы ищете низкий тон, соотношение будет около 2:12 или 3:12. Для более крутой скатной крыши рассмотрите 6:12 — это означает, что крыша будет подниматься на 6 дюймов на каждые 12 дюймов по горизонтали.
3. Рассчитайте необходимое количество материала
Рассчитав требуемый уклон крыши, вы можете рассчитать количество необходимого материала путем расчета площади крыши. Это можно легко сделать с помощью приложения-калькулятора кровли, но мы также написали руководство по ручному расчету площади крыши.
4. Создайте план
После того, как вы определите, сколько материала потребуется, начертите план с размерами, углами и расположением всей крыши. Это поможет более точно рассчитать необходимое расстояние между фермами крыши, углы, под которыми они должны быть установлены, и любые другие соображения.
5. Заказать материалы
Не забудьте также разместить заказ на все необходимые материалы на этом этапе, так как они могут быть выполнены в течение недели или двух. Как правило, материалы будут включать фанеру, подложку, деревянные рейки, кровельное покрытие (черепица, шифер, металлические листы, черепица), кровельные гвозди и любые другие необходимые инструменты. Если вам нужна помощь в размещении заказа, просто позвоните нашим специалистам по телефону 01752 692760, и они будут более чем рады помочь.
После получения материалов можно приступать к строительству и установке каркаса крыши.
6. Поднимите фермы на конструкцию здания
Во-первых, убедитесь, что вершины каждой стены прямые, ровные и отвесные. Теперь поднимите фермы на крышу и разместите их на месте. Как правило, фермы располагаются на расстоянии 12, 16 или даже 24 дюймов друг от друга, но это зависит от конкретной конструкции вашей крыши.
7. Установите временные распорки
Затем установите временные распорки, которые будут поддерживать фермы крыши. Для этого прибейте доску 2 на 6 длиной 16 футов к центру задней стены вертикально. Затем прибейте еще две детали таких же размеров по шесть футов с каждой стороны от первой центральной распорки. Затем повторите на другом конце крыши.
8. Установите первые фермы крыши
Возьмите ферму крыши, убедившись, что ее длина немного превышает требуемую длину, и прикрепите ее к концевой ферме. Он должен немного выступать, а затем закрепить его на центральной распорке. Затем повторите на противоположной стороне крыши, прежде чем повторить еще раз на другом конце крыши.
9. Создайте центральную опору
Теперь возьмите деревянную ферму, протянувшуюся по всей длине здания. Прикрепите его к центральной временной скобе на обоих концах крыши.
10. Добавьте фермы крыши
Теперь, работая в направлении передней части здания, добавьте фермы крыши через равные промежутки, убедившись, что они прикреплены к горизонтальной ферме и центральной ферме, которая проходит поверх крыши. Каркас должен начать приобретать форму, а фермы располагаться под углом к горизонтальным фермам.
11. Установите постоянные распорки на каждом конце
После того, как каркас примет форму, постоянные распорки можно установить на каждом конце крыши в соответствии с инструкциями производителя. Убедитесь, что все фермы закреплены и закреплены.
12. Добавьте обшивку
Теперь каркас готов, можно обшивать крышу. Начиная с нижнего угла, установите обшивку, например, листы фанеры, двигаясь горизонтально по крыше, следя за тем, чтобы между каждым листом оставался небольшой зазор и чтобы каждое соединение происходило над фермой крыши. Мы рекомендуем использовать стержневые гвозди, и каждый гвоздь должен находиться на расстоянии 6 дюймов друг от друга и на полдюйма от края листа.
После того, как первый ряд будет установлен, переместитесь вверх, чтобы начать второй ряд. Некоторые производители рекомендуют начинать второй ряд с половинки листа, чтобы обшивка располагалась в шахматном порядке.
13. Установите водослив
После установки обшивки можно установить водослив вдоль нижней части каждого края крыши. Капельница обеспечивает эффективный сток воды из конструкции крыши.
14. Добавьте подложку
Затем установите кровельную мембрану или подложку. Подложка действует как гидроизоляционный слой, защищая конструкцию крыши и обшивку и направляя воду в поддон для капель. Его следует раскатать снизу вверх от одного угла, обеспечив нахлест на поддон для сбора капель. После того, как первый кусок подложки будет закреплен на месте, второй можно установить с нахлестом около 6 дюймов.
Продолжайте движение по краю крыши, затем повторите с другой стороны.
15. Добавьте кровельный материал
Теперь можно укладывать кровельный материал. При работе с плиткой, черепицей или сланцем необходимо установить деревянные рейки. Для получения дополнительной информации ознакомьтесь с нашим руководством по обшивке крыши и нашим руководством по укладке кедровой черепицы. №
Не забудьте установить коньковые плитки или выбрать сухую коньковую систему, чтобы конек был герметичным и водонепроницаемым. Дополнительно могут потребоваться водосточные желоба, фасция и софитные доски. Для получения дополнительной информации о разнице между фасцией, софитами и облицовочной доской читайте наше руководство.
Остались вопросы, на которые нужно ответить? Позвоните нашей команде экспертов по телефону 01752 692 760 или воспользуйтесь онлайн-чатом, и они помогут, где это возможно.
Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.
Конструкция скатной крыши — Myrooff.com
Конструкция скатной крыши. Скатная крыша очень отличается от других крыш с менее очевидными угловыми вариантами, чем в некоторых домах. Скатная крыша очень угловатая по своей природе. Когда дело доходит до конструкции скатной крыши, есть несколько различных вариантов: вальмовая, остроконечная, навесная и мансардная.
Содержание
- 1 КАК СТРОИТЬ СКАТНУЮ КРЫШУ
- 2 ТИПЫ КРЫШ
- 3 МЕТОДЫ КОНСТРУКЦИИ СКАТНОЙ КРЫШИ
диаграмма.
Это даст точные детали конструкции скатной крыши, чтобы правильно заказать материалы и правильно построить крышу. Среди элементов, найденных на этой диаграмме, есть все, начиная от расположения гребня конька и заканчивая каркасом крыши.
Для достижения наилучших результатов необходимо точно следовать этим инструкциям.
Конструкция с односкатной крышей
Включите JavaScript
Конструкция с односкатной крышей
Это относится не только к конструкции крыши дома, но и к конструкции скатной крыши гаража.
Другим аспектом строительства, который следует учитывать, является конструкция теплой скатной крыши. Здесь вы должны учитывать вентиляцию и герметизацию крыши. У этого типа конструкции есть много преимуществ, в том числе повышение энергоэффективности дома и минимизация теплового моста на карнизе.
КАК ПОСТРОИТЬ СКАТНУЮ КРЫШУ
Если вы хотите узнать, как построить скатную крышу, необходимо выполнить несколько шагов. После прочтения схем вы захотите сначала подумать, хотите ли вы добавить конструкцию слухового окна скатной крыши.
Слуховое окно для скатной крыши, как правило, представляет собой декоративный элемент, который добавляется на крышу, чтобы придать ей приятный внешний вид. Это также может быть функциональной частью вашего дома, куда вы можете войти и даже установить скамейку, чтобы сидеть на ней.
Все это основано на личных предпочтениях, которые человек ищет в своем доме. Еще одним соображением является форма дома и намерение использовать этот тип крыши.
Некоторые кровельные конструкции предлагают дополнительное жилое пространство, часто являясь менее дорогим вариантом, чем некоторые другие типы строительных конструкций.
Как обсуждалось ранее, хорошим вариантом является теплая скатная крыша. Детали теплой скатной крыши сосредоточены на изоляции и вентиляции.
Традиционные кровельные покрытия рискуют быть не очень энергоэффективными, а также добавляют риск образования конденсата, что абсолютно нежелательно для домовладельцев, поскольку это приводит к их собственному набору проблем.
В этом типе конструкции теплоизоляция размещается в линии стропил. Есть некоторые переменные в точном расположении изоляции.
Его можно разместить полностью или частично между и над линией стропила. Его также можно расположить между стропилами или частично между и под стропилами.
Детали конструкции деревянной скатной крыши сосредоточены на деревянной конструкции, которая обычно используется в большинстве кровельных конструкций. Древесина — это тяжелый материал, который увеличивает прочность вашей крыши, но обходится довольно дорого.
Строительство скатной крыши из дерева может оказаться невероятно трудоемким.
При этом важно, чтобы у плотника был точный подробный план, потому что этот тип конструкции хорош ровно настолько, насколько хорош плотник.
Они будут следовать расчетам по схемам, чтобы сделать правильные разрезы и углы, необходимые для любого типа строящейся скатной крыши.
Профессионалы уделяют большое внимание этому типу конструкции крыши, потому что размеры должны быть точными. Все делается на месте, так как плотник также является частью строительной бригады и сможет вносить необходимые коррективы на основе схемы.
ТИП КРЫШ
Одним из видов скатных крыш является мансардная крыша. Этот тип крыши требует конструкции скатной крыши, так как мансардные крыши имеют два ската с каждой стороны, а также нижний скат.
Эти типы крыш сильно отличаются от других скатных крыш. Эти типы крыш могут предложить много чердачного пространства и являются простым способом добавить больше этажей в здание.
Верхний уровень крыш этого типа не часто виден издалека, но при ближайшем рассмотрении они могут быть более заметными.
Это также очень декоративные варианты, которые имеют окантовку слухового окна, часто искусно выполненную по своей природе. Они очень распространены в Европе, особенно во Франции, где они были созданы в рамках строительства Лувра.
Еще один тип скатных крыш — односкатные крыши. Этот тип конструкции крыши также называют конструкцией односкатной кровли. Это связано с тем, что эти крыши представляют собой единую наклонную крышу, которая часто не прикреплена к другим поверхностям крыши. Их также иногда называют односкатной крышей или навесом.
Это также может быть частью дополнения к существующей крыше, где основная крыша имеет плоский потолок, но односкатная часть будет иметь наклон для максимальной высоты потолка.
Односкатная конструкция крыши может быть очень полезным дополнением к любому дому, поскольку она может предложить большое пространство для хранения, подобное сараю. Здесь можно безопасно хранить такие предметы, как дрова или садовый инвентарь.
Чтобы спланировать это должным образом, план должен быть создан на основе площади и функции пространства. Если это пространство будет использоваться для таких предметов, как газонокосилка, оно должно быть больше.
Если идет много дождя или снега, склон должен быть круче, чем в других местах, чтобы предотвратить скопление сильной влаги и причинение ущерба. Земля должна быть ровной, чтобы конструкция была прочной. Все эти факторы следует учитывать при добавлении навеса на крыше.
Другие типы скатных крыш – остроконечные, односкатные и четырехскатные. Остроконечная крыша — это расширение крыши треугольной формы от торцевой стены. Форма похожа на перевернутую букву «V».
Фронтон бывает разных типов, которые могут зависеть от нескольких факторов, включая конструктивную систему, используемую в качестве основания, материалы, климат и эстетические цели.
Концы фронтонов представляют собой несущие конструкции стен, повышающие целостность конструкции. Это не может быть хорошим выбором кровли в районах, подверженных ураганам или торнадо, потому что они могут быть легко сорваны во время очень сильного ветра.
Шатровая крыша представляет собой крышу, стороны которой скошены вниз к стенам с обычно пологим уклоном. Это скат крыши, который не имеет фронтона или каких-либо вертикальных сторон крыши.
Крыши этого типа имеют разные формы. Есть квадратная крыша, которая принимает форму пирамиды. Существуют также вальмовые крыши, которые имеют две треугольные стороны и две стороны в форме трапеции.
Это распространенные типы крыш, которые можно найти в бунгало и коттеджах. Конструкция этого типа крыши намного сложнее, чем более простого типа двускатной крыши.
Хотя настоящую крышу построить сложнее, стены, поддерживающие ее, возвести проще, поскольку все они ровные.
У этой крыши есть и недостатки. Крышу такого типа сложнее обслуживать, поскольку доступ на чердак ограничен. Их также труднее проветривать.
Последний недостаток этого типа крыши заключается в том, что здесь нельзя вставить окно, как в случае с двускатной крышей, а это означает, что на чердаке не будет естественного света.
Это отличный вариант кровли для районов с экстремальными погодными условиями, такими как торнадо и ураганы, поскольку у них меньше острых углов, которые могут действовать как крылья и подниматься вверх вместе с воздухом.
Это также связано с тем, что четырехскатная крыша является более структурно надежным типом крыши из-за ее более сложной конструкции. Односкатная крыша — это более простой стиль крыши, в котором есть только один скат, что характерно для таких дополнений, как односкатная крыша.
МЕТОДЫ КОНСТРУКЦИИ СКЛАДНЫХ КРЫШ
Существует несколько различных методов возведения скатных крыш. Одним из методов строительства скатной крыши является метод «разрезной крыши».
Это более традиционный способ распила древесины на месте и возведения крыши с использованием, среди прочего, стропил, коньковых досок, балок и прогонов. Это можно определить по размеру бревен или размеру крыши.
В этом методе используются балки и стропила. Балки важны, потому что они предотвращают распространение стропил наружу, а также обеспечивают важную поддержку потолка ниже области. Стропила являются еще одним важным элементом конструкции крыши этого типа.
Они прибиваются к настенной пластине в верхней части каждой несущей стены. Их длина определяется длиной стеновой плиты до конька.
Стропила имеют треугольные секции, которые вырезаются из них для того, чтобы они хорошо подходили к настенной плите. Затем верхнюю часть стропила обрезают под углом и прибивают к коньковой доске.
Другим элементом этого типа кровельной конструкции являются прогоны, а также связанные с ними подкосы. Они используются для обеспечения дополнительной поддержки стропил, добавляя прочности крыше.
Прогоны расположены под прямым углом по отношению к стропилам, а связанные с ними подкосы находятся через каждое четвертое стропило, которое прикрепляет балки к несущей стене.
Затем есть подвесы, расположенные под прямым углом к балкам, которые помогают удерживать потолок в вертикальном положении. Хомуты расположены ниже по стропилам и обеспечивают дополнительное крепление между стропилами, чтобы сохранить прочность крыши.
Другим способом строительства скатной крыши является метод «стропильной крыши». В отличие от метода «разрезанной крыши», при этом методе плотник не создает на месте детали, которые нужно соединить вместе на крыше. Этот тип конструкции предполагает использование заводских каркасов, называемых «трессами». Каждая из этих ферм включает в себя объединение балки, стропила и подкосов.
Ферма – более современный метод строительства. Каждый из них изготавливается с точным положением конструкции крыши и создается с использованием деревянных досок, соединенных встык, которые прибиваются друг к другу с помощью пластинчатых креплений.
Они обычно скреплены болтами или также врезаны в пазы и шипы, а затем прибиты колышками.
Они предназначены для создания части всей конструкции крыши, поэтому их нельзя изменять каким-либо образом, если только не проконсультироваться с инженером, чтобы убедиться, что эти изменения не повредят конструкцию. Это касалось любого типа строительства.
Сложность конструкции скатной крыши зависит от множества факторов. Во-первых, в скатных крышах есть много деталей, которые могут усложнить конструкцию. Есть коньки, карнизы, бедра, устои и центральная линия конька.
Некоторые крыши имеют некоторые из этих аспектов, в то время как другие крыши могут иметь все эти особенности. Все это зависит от эстетического дизайна крыши и типов конструкций, которые должны быть структурно прочной крышей.
Коньки, выступы и ендовы – это углы или стыки, которые расположены в местах изменения направления крыши.
Края крыши состоят из ребер, устоев и карнизов. «Карниз» относится к горизонтальным стыкам, расположенным между крышей и стеной. Это отличается от «грани», которая представляет собой угловой стык между крышей и фронтонной стеной.
