Пособие анкерные болты: Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)
Болт фундаментный
Бетонный фундамент – это всегда определенная конструкционная поверхность, на которой возводятся стены дома или другого строительного объекта. Место соединения верхнего уровня фундамента и нижней поверхности стены усиливается цементно-песчаным раствором, но этого недостаточно для многих случаев. Например, в регионах с высокой сейсмической активностью такие точки соединений, а также соединения ФБС между собой необходимо усиливать дополнительно, и для этого используется специальный метиз – болт фундаментный анкерный.
Фундаментные метизы
Что такое фундаментный болт
Анкерные болты для соединения фундамента со стенами изготавливаются из высокопрочной стали и имеют специальную систему фиксации в бетоне, позволяющую надежно якориться и скреплять между собой бетонные плиты, блоки и другие элементы строительной конструкции. Надежность такой системы регламентируется соответствующими правилами и нормативами, согласно которым для каждой бетонной конструкции, исходя из ее свойств, характеристик и функционала, подбираются свои метизы – блок фундаментных болтов или отдельные анкера.
Что такое фундаментный анкерный болт? Это метизный крепеж анкерного (якорного) типа, размеры которого зависят от марки бетона и типа железобетонного сооружения, в котором он будет работать. Анкерное соединение способно выдерживать максимальные динамические и статические нагрузки, зачастую превышающие самые точные расчеты нагрузок несущей способности основания. Такая высокая прочность соединения достигается не только тем, что применяется анкерное крепление, но и тем, что для такого соединения используется высококачественная сталь, а сами анкера делаются оцинкованными, что предотвращает коррозию металла, увеличивая сроки эксплуатации анкеровки. С учетом использования анкерных болтовых соединений в конструкциях, имеющих разные размеры, конфигурацию и технические характеристики, длина болтов также изменяется в широком диапазоне – 5-500 мм.
Технологически монтаж и установка фундаментных болтов находятся в зависимости и от конструктивного исполнения метиза. Это могут быть разные варианты: крепление анкерами изогнутой формы, метизами с анкерной плитой, анкерами составного типа из нескольких метизов, съемными креплениями или прямыми болтовыми анкерами. Рассмотрим каждый тип согласно этой классификации:
Анкера изогнутой формы изготавливаются в виде железного прута с загнутым крючком концом. ГОСТ 24379.1-80 определяет максимально допустимую длину изогнутых крепежных элементов не более 1800 мм. Метизы такой конструкции предназначены для скрепления элементов в железобетонных фундаментах. В состав болтовой конструкции входят собственно шпилька с резьбой, усиленная шайба и две гайки.
Фундаментные метизы с встроенной анкерной плитой изготавливаются по ГОСТ 24379. 1-80, регламент которого ограничивает размеры шпильки до 5000 мм. Прямое назначение – монтаж железобетонных блочных фундаментов. Метиз с плитой также выглядит как железная шпилька с резьбой, на нижнем торце с резьбой у которой гайками зафиксируется стальная анкерная плита, обеспечивающая надежное крепление бетонных изделий. Плита может быть круглой, прямоугольной или квадратной, с ребрами жесткости и без них.
Составной анкерный метизный элемент рассчитан на изменение длины изделия от конструкции ж/б основания в самых широких пределах. Конструктивно это железный прут с резьбой, на которую накручивается муфта, позволяющая удлинять метиз до любой длины. Такие метизы в основном применяются для стяжки двух или более бетонных изделий или узлов. Шпильки могут изготавливаться в двух вариантах – обычного диаметра, оговоренного в ГОСТ 24379.1-80, и с увеличенной толщиной.
Съемные анкерные фундаментные метизы оснащаются специальной системой, позволяющей закрепиться в кирпиче, камне или железобетоне. На одном конце шпильки нарезана резьба, а другой конец оснащен креплением для фиксации в конструкции из любого стройматериала. Такой анкер фиксируется при помощи закладных плит. Метизы съемного типа изготавливаются из высокопрочной стали, позволяющей переносить высокие нагрузки и усилия на разрыв. Монтаж съемного анкера ведется от фиксации арматуры, а подвижные детали накручиваются на шпильку после ее установки.
Съемное крепление
Прямые болты для работы в фундаментных конструкциях выглядят как стандартные железные штыри длиной до 1400 мм, с характеристиками, регламентируемыми ГОСТ 24379.1. Такие анкера устанавливаются в заранее высверленные отверстия в бетонном изделии, и фиксируются специальным составом или обычным цементно-песчаным раствором. К фундаменту при использовании прямых анкеров не предъявляется особых требований. Изготавливаются прямые фундаментные болты Ø 16-42 мм и длиной 300-1700 мм.
Как устанавливать фундаментные метизы
Перед монтажом анкерных болтов любой указанной выше конструкции проводятся определенные подготовительные операции. Главное правило надежного анкерного соединения железобетонных элементов – длина любого анкера должна быть изначально меньше толщины бетонного слоя узла, который будет соединяться с другим элементом. Если анкер будет длиннее, то расширяющаяся часть крепежа может быть выдвинута в грунт или в пустое пространство.
Метод монтажа | Название метиза | Тип метиза | Характеристики монтажа | Расчетные значения | |||||||
Глубина погружения | Расстояние между анкерами | Расстояние от анкера до края основания | Нагрузка, Х | Стабильность затяжки, Кст | |||||||
Тип стыковки | |||||||||||
H ≥ | C ≥ | L ≥ | 1 | 2 | 3 | 1 | 2 | 3 | |||
1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
В бетон | С изгибом | 1 и 2 | 25 диаметров (D) | 6 D | 4 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 |
2,0 | 1,8 | 1,9 | |||||||||
С анкерной плитой | 3 и 4 | 15 D | 10 D | 6 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 | |
1,9 | 1,7 | 1,8 | |||||||||
Составной | 5 | 15 D | 10 | 6 D | 0,6 | 0,5 | 0,55 | 1,5 | 1,3 | 1,4 | |
2,1 | 1,9 | 2,0 | |||||||||
В бетон с фасонной трубой | Без амортизаторов | 6 | 15 D | 10 | 5 D | 0,4 | 0,35 | 1,5 | 1,4 | 1,45 | |
1,6 | 1,5 | 1,55 | |||||||||
7 | 30 D | 10 D | 6 D | 0,3 | 0,2 | 0,25 | 1,35 | 1,25 | 1,3 | ||
1,45 | 1,35 | 1,4 | |||||||||
С амортизаторами | 8 | 20 D | 10 D | 6 D | 0,2 | 0,25 | 1,3 | 1,2 | 1,25 | ||
1,4 | 1,3 | 1,35 | |||||||||
В бетон | Прямые анкера на клею | 9 | 10 D | 5 D | 5 D | 0,65 | 0,6 | 0,6 | 2,0 | 2. 0 | 2,0 |
2,5 | 2,5 | 2,5 | |||||||||
Конические на цементном растворе | 10 | 10 D | 10 D | 10 D | 0,65 | 0,6 | 0,6 | 2,1 | 2,1 | 2,1 | |
2,6 | 2,6 | 2,6 | |||||||||
Конические цанговые | 11 | 8 D | 10 D | 10 D | 0,7 | 0,65 | 0,65 | 2,2 | 2,2 | 2,2 | |
3,0 | 3,0 | 3,0 | |||||||||
В колодец | Конические распорные с втулкой | 12 | 7 D | 10 D | 10 D | 0,7 | 0,65 | 0,65 | 2,2 | 2,2 | 2,2 |
3,0 | 3,0 | 3L0 | |||||||||
Конические распорные с конусом | 13 | 6 D | 8 D | 8 D | – | – | – | – | – | – | |
С изгибом | 14 | 25 D | 6 D | 4 D | 0,55 | 0,45 | 0,5 | 1,5 | 1,3 | 1,4 | |
2,1 | 1,9 | 2,0 |
Рассчитать нагрузку на фундаментные болтовые анкера и их удерживающую способность – следующий шаг при проведении подготовительных работ по установке метизов. ГОСТ 24379.1-80 никак не регламентирует параметр удерживающей способности анкерных болтов для фундаментов, поэтому вычисления проводятся собственными силами. Первое, что нужно сделать – осмотреть шпильку, гайку, пластину, шайбу и другие детали анкера с целью обнаружения дефектов изделия.
Сам процесс установки и монтажа анкерных метизов в конструкции фундаментов любых типов – процедура очень простая, и под силу любому начинающему мастеру даже без предварительных консультаций и помощи специалистов-строителей. Главное, ка и в любой работе – строго придерживаться технологии и инструкции, чтобы получилось надежное и долговечное крепление.
Правильный выбор мест установки анкеров – залог прочности конструкции, и выбирают места соединений элементов и узлов по плану дома. Наобум выбирать места скреплений нельзя – необходимо принимать во внимание местоположение дверных и оконных проемов, арок, ниш, коридоров, перегородок и несущих стен здания. Помните, что под проходами анкерить элементы основания нельзя – болты можно монтировать только под несущими стенами здания.
Места анкеровки основания
После заливки фундамента бетонным раствором в свежую смесь вставляют болт, которым будут анкерить конструкцию. Глубина погружения должна быть меньше или равной высоте основания, но не выступать на пределы фундамента. При установке анкера в опалубку для стен фундамента следует выбирать место по центру вдоль продольной оси основания. Нормативное расстояние между соседними анкерными болтами должно быть равным двум глубинами погружения крепежных анкеров в фундамент. Во время погружения метиза в раствор и сразу после достижения требуемой глубины заглубления необходимо следить за вертикальным уровнем болта, контролировать его при помощи уровня и поправлять возможные погрешности, пока бетон не начал схватываться и затвердевать.
После того, как бетон в опалубке с анкером (анкерами) полностью схватился, формируется блок анкерных болтов. Это делается, если крепление будет не единичным, а будет соединяться большой пространственный узел. Формирование блока происходит просто – торцы метизов, которые выступают над бетоном, соединяют обноской из дерева или металла. Чтобы центровка блока не нарушалась, в обноске делаются отверстия под болты с расчетным шагом между метизами.
Блок анкерных болтов
Кроме изготовления самодельного блока анкеров, промышленностью выпускаются готовые блоки под унифицированные фундаментные конструкции. Кроме того, в готовое основание иногда можно устанавливать анкера определенных типов и конструкций. Чтобы вставить анкер в готовый фундамент, следует заранее разметить места установки и определить расстояние между метизами. По разметке сверлятся отверстия нужного диаметра, при этом диаметр сверла должен быть на 1-2 мм больше диаметра анкера.
В готовые отверстия глубиной не больше высоты фундамента нужно залить специальный клеевой раствор или раствор цемента, после чего строго вертикально вставить в отверстие анкер и зафиксировать его. После затвердевания цемента или клея можно формировать из этих анкеров готовые фундаментные блоки с метизами для крепления больших конструкций.
Рекомендуемые эпоксидные клеевые смеси для фиксации анкерных фундаментных метизов – силоксановый клей:
Шлак из доменных печей | Кварцевый песок | Кремнефтористый натрий (Na2SiF6) | Алюминиевый порошок, % | Сухая смесь, % | Жидкое стекло, % | Кварцевый песок, % |
35% | 40% | 25% | 0,01 | 50 | 30 | 20 |
Состав строительного клея для крепления анкерных болтов приведен в таблице:
Компоненты | Документация |
Жидкое натриевое стекло | ГОСТ 13078 |
Нормальный песок | ГОСТ 8736 |
Натрий кремнефтористый | – |
Шлак из доменных печей | – |
Едкий калий | ГОСТ 9285 |
Алюминиевый порошок | ГОСТ 5494 |
Любой клеевой раствор, который применяется для фиксации анкерных метизов в бетоне фундамента, должен отвечать требованиям СНиП и ГОСТ, чтобы любые типы фундаментных анкерных болтов можно было крепить и в готовом основании, и в создаваемом с нуля фундаменте. Таким образом, можно обеспечить надежное, прочное и долговечное крепление конструкции элементов основания с несущими стенами дома. Строго соблюдая всех перечисленные выше рекомендации и правила по выбору и способах монтажа крепежных анкерных метизов, вы гарантированно обеспечите абсолютную надежность здания совместно с возможностью всей конструкции выдерживать предельные нагрузки на основание дома.
Фундаментные анкерные болты ГОСТ 24379.1-2012 от производителя
Главная / Каталог / Производство / Фундаментные болты
- Цена от 32 руб/шт
- Собственное производство
- Изготовление от 1 дня
- Доставка
Прикрепите заявку на продукцию в этой форме, либо отправьте её на электронную почту info@mir-stali.ru.
Мы рассчитаем стоимость и ответим на все вопросы
Прикрепить
Согласен на обработку персональных данных*Ознакомлен с положением об обработке персональных данных*Фундаментный болт – это крепеж, который используется для соединения фундамента и стен. Изготавливается из стали высокой прочности. Имеет вид прутка с резьбой на одном конце. Он отвечает за удержание опоры постройки, надежное крепление оборудования и строительных конструкций. Наша компания производит все типы анкерных болтов. Оставляйте заявку — звоните или пишите на email – мы сформируем заказ и доставим его в кратчайшие сроки.
Внешний вид | Тип. Исполнение. | Цены |
Фундаментные болты (1.1.) –Тип 1. Исполнение 1 | Прайс | |
Фундаментные болты (1.2.) –Тип 1. Исполнение 2 | Дог. | |
Фундаментные болты (2.1.) –Тип 2. Исполнение 1 | Прайс | |
Фундаментные болты (2.2.) –Тип 2. Исполнение 2 | Прайс | |
Фундаментные болты (2. 3.) –Тип 2. Исполнение 3 | Дог. | |
Фундаментные болты (3.1.) –Тип 3. Исполнение 1 | Дог. | |
Фундаментные болты (3.2.) –Тип 3. Исполнение 2 | Дог. | |
Фундаментные болты (4.1.) –Тип 4. Исполнение 1 | Дог. | |
Фундаментные болты (4.2.) –Тип 4. Исполнение 2 | Дог. | |
Фундаментные болты (4.3.) –Тип 4. Исполнение 3 | Дог. | |
Фундаментные болты (5) – Тип 5 | Прайс | |
Фундаментные анкерные болты DIN 529 [Форма A] | Дог. | |
Фундаментные анкерные болты DIN 529 [Форма B] | Дог. | |
Фундаментные анкерные болты DIN 529 [Форма C] | Дог. |
Фото готовой продукции:
Анкеры для соединения фундамента и стен, изготовлены из стали высокой прочности. Они оснащены специальными фиксаторами для сцепления с бетоном. Это позволяет скреплять плиты, блоки, прочие элементы строительных конструкций и якорить их между собой. Надежность систем регламентируется системой норм и правил. Анкера для каждой бетонной конструкции подбираются индивидуально – с учетом ее характеристик и текущих свойств. Тип, форму, размеры креплений, максимально допустимые нагрузки регламентируют СН 471-75 и ГОСТ 24379.1-80, пособие к СНиП 2.09.03. Данные требования позволяют проводить точный правильный расчет болтов, используемых для усиления оснований объектов.
Основные виды фундаментных болтов
- составные;
- прямые;
- съемные;
- с анкерной плитой;
- изогнутые.
В зависимости от типа установки детали делятся на устанавливаемые до начала бетонирования фундамента и в готовые фундаменты. Варианты крепления – разжимные штанги, эпоксидный, силоксановый клей, цементные и песчаные смеси, а также непосредственное взаимодействие с элементами конструкций.
Анкерные болты – Детализация конструкций
Крепеж / анкерные болты, опорные плиты, опорные плиты колонн, фундаменты, болты жесткой формы
Анкерные болтыварьируются от тех, которые требуются для обычного крепления концентрически нагруженных колонн, до тех, которые подвергаются воздействию подъемных, сдвигающих и моментных сил.
Подходящие стандартные диаметры: M20, M24 и M30. Эти размеры соответствуют стандартным гайкам, а для болтов М36, М48, М56, М64 и М72 используются круглые стержни ближайшего большего типоразмера, обточенные до требуемого диаметра резьбы.
Допуски на анкерные болты
При размещении анкерных болтов могут быть значительные конструктивные различия между сталью и бетоном, поэтому следует допускать большие допуски, превышающие допуски для обычной стальной конструкции.
Зазоры для цементного раствора, допуски на длину выступов болтов и зазоры болтов в отверстиях опорной плиты должны быть достаточными для установки болтов, выходящих за пределы допусков, и неточных уровней бетона. как правило, анкерные болты должны быть в пределах 3 мм от их требуемого положения, а верхняя часть бетона и болты должны быть в пределах 5 мм от их требуемого уровня. Следовательно, анкерные болты должны располагаться с учетом некоторой корректировки.
Типы анкерных болтов
Анкерные болты бывают различных форм, которые показаны ниже:
- Литые в бетоне , которые, вероятно, наиболее широко используются. Прочность болта на растяжение определяется связью между стержнем болта и бетоном и сопротивлением смятию анкерной пластины. Карман формируется путем размещения наверху бетона трубы диаметром примерно 75 мм для болтов M20 и M24, увеличивающейся до диаметра 100 мм для болтов M30. Длина кармана обычно составляет 25 — 30 % длины болта. Это позволит произвести достаточную регулировку.
Толщина раствора обычно составляет от 25 до 30 мм, что необходимо учитывать при рассмотрении выступа болта.
Выступ болта должен учитывать толщину цементного раствора + толщину опорной плиты + гайку и/или контргайку.

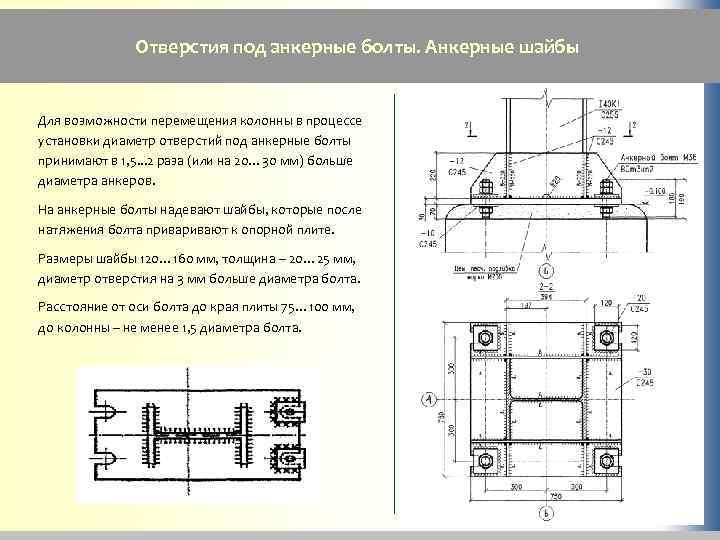

Шайба обычно изготавливается с учетом увеличенного отверстия в опорной пластине, в то время как отверстие для болта представляет собой стандартное отверстие с зазором.
Анкерная пластина изготавливается из пластины и приваривается к нижней части анкерного болта в соответствии с размерами, указанными в таблице.
В качестве альтернативы анкерной пластине болт может быть согнут на 90°, образуя L-образный стержень . Длина L должна быть не менее 100 мм.
Анкерные пластины | |||
Болт диам. | Размер пластины | Толщина | Сварка |
М20 | 70 х 70 | 12 | 6 |
М24 | 80 х 80 | 14 | 6 |
М30 | 110 х 110 | 14 | 6 |
К другим типам анкерных болтов относятся:
- Наполнитель для цементного раствора — который используется в ситуациях, когда реакции на подъем и момент минимальны. В этом случае в бетоне отливается карман, и во время монтажа в него вставляется болт. Анкерная пластина будет оказывать некоторую помощь, но связь ограничена цементным раствором.
- С муфтой — обычно используется при креплении оборудования или механизмов к бетонному основанию. Через бетон заливается труба, обеспечивающая доступ сверху и снизу. В нижней части должен быть предусмотрен карман для доступа для затяжки болта. Большим преимуществом такой компоновки является то, что она позволяет проводить регулярные проверки технического обслуживания и регулировки при необходимости, особенно на вращающемся или вибрирующем оборудовании.
- Болты с клеем на основе смолы используются для легких условий эксплуатации, что позволяет устанавливать болт с опорной плитой на месте.
- Раздвижные болты . как и смоляные болты, позволяют вставлять болт через опорную плиту. В бетоне просверливается отверстие на длину болта, который забивается в отверстие, заставляя конический клин расширять болт.
Группировка болтов
Для облегчения выравнивания болтов, особенно на больших колоннах, целесообразно сгруппировать болты, образуя клетку.
Этого можно добиться несколькими способами, но наиболее широко используется Мембрана и связывание болтов вместе с помощью арматурных стержней
Мембрана представляет собой плоскую пластину, предварительно просверленную для установки болтов. но обычно вверху и внизу. Нижняя пластина увеличивает несущую способность болтов, в то время как верхняя пластина может располагаться на одном уровне с верхней частью бетона, обеспечивая точную посадку базовой пластины. Метка центра съемки размещается в центре диафрагмы для выравнивания.
Если плита должна быть использована для обеспечения плоской поверхности опорной плиты — тогда бетон должен быть залит с высокой степенью точности — если это не может быть гарантировано, может быть добавлен выравнивающий раствор.
Второй вариант создания каркаса . . Существует множество способов сделать это, но наиболее широко применяемым является приваривание арматурных стержней к болтам, что не только удерживает болты вместе, но и существенно увеличивает сцепление.
В качестве альтернативы арматурные стержни могут быть обернуты вокруг болтов или интегрированы в общую схему армирования бетона.
ASTM A563 — Portland Bolt
Спецификация ASTM A563 охватывает химические и механические требования к гайкам из углеродистой и легированной стали, используемым на болтах, шпильках и крепежных изделиях с наружной резьбой. В приведенных ниже таблицах указаны допуски на нарезку гаек с горячим цинкованием, требования к маркировке классов и механические требования. Для получения информации о подходящих гайках для различных типов болтов посетите Таблицу совместимости гаек.
В соответствии со спецификацией A563 «Требования к любому сорту гаек могут, по выбору поставщика и с уведомлением покупателя, быть выполнены путем поставки гаек одного из более прочных сортов, указанных в настоящем документе, если такая замена не запрещена в запрос и заказ на покупку». Это важно, потому что некоторые сорта орехов не всегда доступны в определенных размерах и отделках. Кроме того, спецификация допускает замену ASTM A19.4 гайки класса 2H вместо гаек класса A563 DH из-за отсутствия гаек класса DH номинальных размеров 3/4″ и больше.
Гайки, оцинкованные горячим способом, должны быть нарезаны с большим размером, чтобы обеспечить дополнительную толщину цинка на резьбе крепежного изделия с внешней резьбой. Эти допуски указаны в таблице ниже, а более подробное объяснение этой проблемы можно найти в разделе часто задаваемых вопросов на этом сайте.
Существуют различные виды орехов, которые в некоторой степени определяются их сортом. Эти стили включают шестигранник, тяжелый шестигранник, квадрат, замятие, муфту и втулку.
A563 Марки
A | Углеродистая сталь, шестигранник или тяжелый шестигранник |
---|---|
Б | Углеродистая сталь, шестигранник или тяжелый шестигранник |
С | Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник |
Д | Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник |
ДХ | Углеродистая сталь, закаленная и отпущенная, тяжелый шестигранник |
С3 | Атмосферостойкая сталь, закаленная и отпущенная, тяжелый шестигранник |
Дх4 | Атмосферостойкая сталь, закаленная и отпущенная, тяжелый шестигранник |
A563 Механические свойства
Марка | Стиль | Размер, дюйм | Пробная нагрузка, тыс. фунтов/кв.дюйм | Твердость, HBN | |
---|---|---|---|---|---|
Обычная | Оцинкованный | ||||
А | Шестнадцатеричный | 1/4 — 1-1/2 | 90 | 68 | 116 — 302 |
Тяжелый шестигранник | 1/4 — 4 | 100 | 75 | 116 — 302 | |
Б | Тяжелый шестигранник | 1/4 — 1 | 133 | 100 | 121 — 302 |
Тяжелый шестигранник | 1-1/8 — 1-1/2 | 116 | 87 | 121 — 302 | |
С/С3 | Тяжелый шестигранник | 1/4 — 4 | 144 | 144 | 143 — 352 |
Д | Тяжелый шестигранник | 1/4 — 4 | 150 | 150 | 248 — 352 |
ДХ / Дх4 | Тяжелый шестигранник | 1/4 — 4 | 175 | 150 | 248 — 352 |
Для резьб UNC, 8UN, 6UN и крупного шага |
A563 Химические свойства
Элемент | Марки О, А, В, С | Д** | ДХ** |
---|---|---|---|
Углерод | 0,55% макс. | 0,55% макс. | 0,20 — 0,55% |
Марганец, не менее | 0,30% | 0,60% | |
Фосфор, не более | 0,12% | 0,04% | 0,04% |
Сера, не более | 0,15%* | 0,05% | 0,05% |
* Для марок O, A и B допустимо содержание серы не более 0,23% с разрешения покупателя | |||
** Для марок D и DH допускается содержание серы 0,05–0,15 % при условии содержания марганца не менее 1,35 % |
Элемент | Классы для класса C3* | Лh4 | ||||||
---|---|---|---|---|---|---|---|---|
А | Б | С | Д | Э | Ф | Н | ||
Углерод | 0,33 — 0,40% | 0,38 — 0,48% | 0,15 — 0,25% | 0,15 — 0,25% | 0,20 — 0,25% | 0,20 — 0,25% | 0,20 — 0,53% | |
Марганец | 0,90 — 1,20% | 0,70 — 0,90% | 0,80 — 1,35% | 0,40 — 1,20% | 0,60 — 1,00% | 0,90 — 1,20% | 0,40% мин. | |
Фосфор | 0,040% макс. | 0,06 — 0,12% | 0,035% макс. | 0,040% макс. | 0,040% макс. | 0,040% макс. | 0,07 — 0,15% | 0,046% макс. |
Сера, не более | 0,050% | 0,050% | 0,040% | 0,050% | 0,040% | 0,040% | 0,050% | 0,050% |
Кремний | 0,15 — 0,35% | 0,30 — 0,50% | 0,15 — 0,35% | 0,25 — 0,50% | 0,15 — 0,35% | 0,15 — 0,35% | 0,20 — 0,90% | |
Медь | 0,25 — 0,45% | 0,20 — 0,40% | 0,20 — 0,50% | 0,30 — 0,50% | 0,30 — 0,60% | 0,20 — 0,40% | 0,25 — 0,55% | 0,20% мин. |
Никель | 0,25 — 0,45% | 0,50 — 0,80% | 0,25 — 0,50% | 0,50 — 0,80% | 0,30 — 0,60% | 0,20 — 0,40% | 1,00% макс. | 0,20% мин** |
Хром | 0,45 — 0,65% | 0,50 — 0,75% | 0,30 — 0,50% | 0,50 — 1,00% | 0,60 — 0,90% | 0,45 — 0,65% | 0,30 — 1,25% | 0,45% мин. |
Ванадий | 0,020% мин. | |||||||
Молибден | 0,06% макс. | 0,10% макс. | 0,15% мин** | |||||
Титан | 0,05% макс. | |||||||
* Выбор класса по выбору производителя | ||||||||
** Можно использовать никель или молибден. |
Маркировка марки A563
Маркировка марки | Спецификация | Материал | Номинальный размер, дюймы | Пробная нагрузка, KSI | Твердость по Роквеллу | См. примечание | |
---|---|---|---|---|---|---|---|
Мин. | Максимум | ||||||
ASTM A563 Марка O** | Углеродистая сталь | 1/4 — 1-1/2 | 69 | B55 | С32 | 2,3 | |
ASTM A563 класс A | Углеродистая сталь | 1/4 — 1-1/2 | 90 | В68 | С32 | 2,3 | |
ASTM A563 класс B | Углеродистая сталь | 1/4 — 1 | 120 | В69 | С32 | 2,3 | |
>1 — 1-1/2 | 105 | ||||||
ASTM A563, класс C | Углеродистая сталь, может подвергаться закалке и отпуску | 1/4 — 4 | 144 | В78 | С38 | 4 | |
ASTM A563 класс C3 | Сталь, устойчивая к атмосферной коррозии, может подвергаться закалке и отпуску | 1/4 — 4 | 144 | В78 | 38 | 4,6 | |
ASTM A563 класс D | Углеродистая сталь, может подвергаться закалке и отпуску | 1/4 — 4 | 150 | В84 | С38 | 5 | |
ASTM A563 Марка DH | Углеродистая сталь, закаленная и отпущенная | 1/4 — 4 | 175 | С24 | С38 | 5 | |
ASTM A563 Марка Dh4 | Сталь, устойчивая к атмосферной коррозии, закаленная и отпущенная | 1/4 — 4 | 175 | С24 | С38 | 4,6 | |
Стандарты крепежа в дюймах. 7-е изд. Кливленд: Институт промышленных крепежных изделий, 2003. n-80-n-81. |
Для гаек: горячеоцинкованная согласно спецификации F2329
