Порядок укладки металлочерепицы на двухскатную крышу: Порядок укладки металлочерепицы на двухскатную крышу. Конструкция стропильной системы простой двухскатной крыши Толщина кровли с металлочерепицей по деревянным стропилам

Содержание

Как крыть крышу металлочерепицей

Металлочерепица – это современный кровельный материал, который отличается особой прочностью и в то же время  лёгкостью  и красотой. Благодаря  невысокой стоимости и доступности,  металлочерепица стала очень популярна среди строителей коттеджей и жителей деревень, желающих заменить старые кровли. Единственное, на что нужно обращать внимание при покупке металлочерепицы – это толщина покрытия, которая имеет разное значение и  влечёт за собой увеличение веса  крыши, что очень важно при замене кровли в домах с ветхими стропильными системами. Однако хватит лирики, перейдем к практике.

Гидроизоляция металлочерепичной кровли

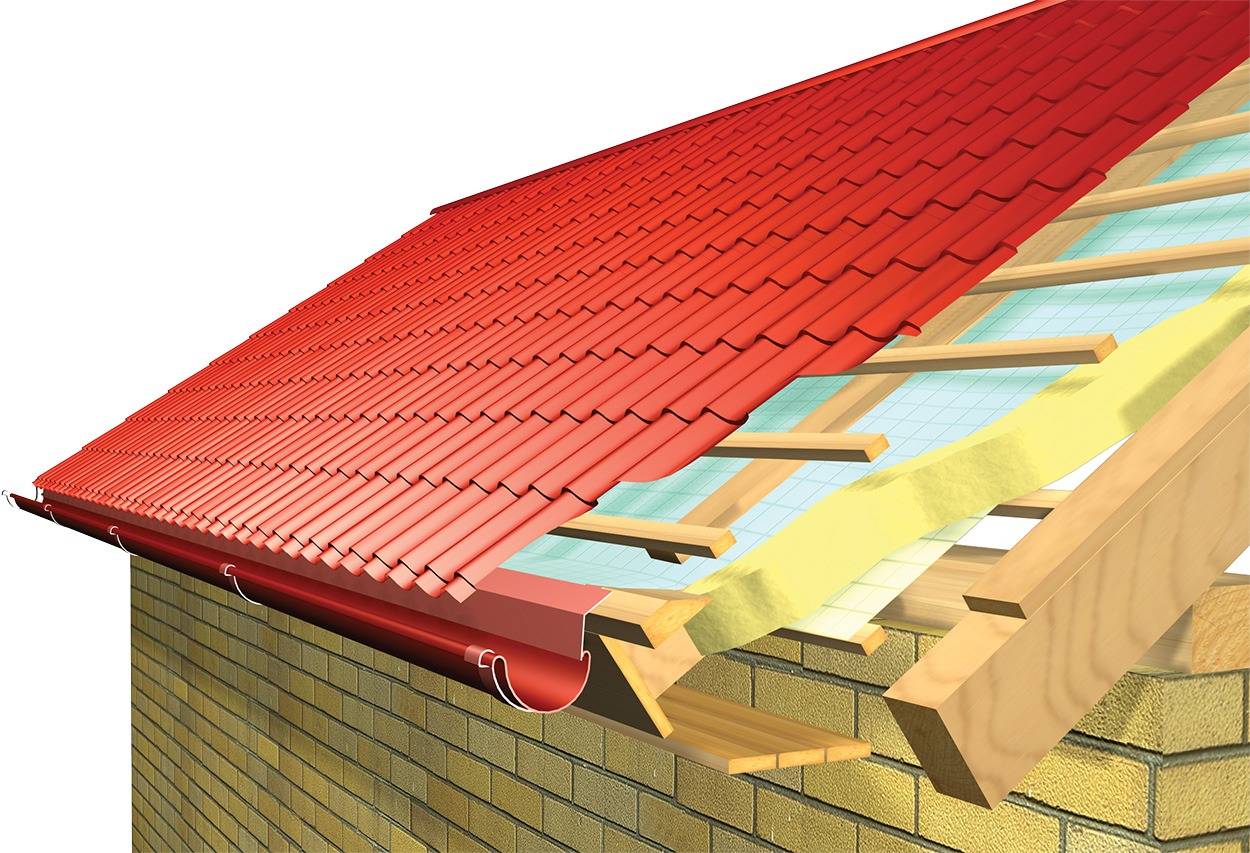

Крыша представляет собой многослойную конструкцию, в которой обязательно должна присутствовать гидроизоляция. Она используется во всех случаях, если есть сомнения в правильности работы вентиляционной системы крыши и  достаточной циркуляции воздуха в чердачном помещении,  так  как слабая вентиляция приводит к накапливанию конденсата, образующегося  на листах черепицы, что в конечном итоге становится причиной разрушения  кровельного материала.

Гидроизоляционный материал имеет свойства впитывать излишнюю влагу из воздуха, сохраняя качество черепицы и всех деревянных элементов крыши.

Правила монтажа металлочерепицы

Для гарантии качества  монтажа кровли из металлочерепицы нужно соблюдать определённые правила:

1. Укладка металлочерепицы на двухскатной крыше обязательно должна начинаться с торца, а на шатровой крыше  –  с самой высокой точки, постепенно опускаясь книзу, к краям крыши.

2. Каждый лист  металлочерепицы прикрепляется таким образом, чтобы замок волны уложенного листа перекрывался следующим листом

. Нужно учитывать, что у стандартного, общепринятого профиля замок волны находится по левому краю листа, хотя это не мешает производить укладку металлочерепицы и с правого торца, и с левого.  В любом случае,  последующие по очерёдности листы черепицы  нужно монтировать под последнюю замковую волну предыдущей.

3. По карнизу металлочерепичные листы укладываются с таким расчётом, чтобы их края выступали за пределы крыши не менее чем на 40 мм. В соответствии с инструкцией по укладке металлочерепицы, нужно соединить несколько черепичных листов воедино и прикрепить с помощью шурупа по коньку крыши. То же самое произвести и вдоль карниза, а потом уже закладывать всю крышу.

К коньку крыши прикрепить первый лист металлочерепицы шурупом. Затем уложить второй лист таким образом, чтобы нижние края обоих листов представляли собой единую ровную линию. Кроме того, каждый последующий лист накладывается волной на волну предыдущего и скрепляются оба листа шурупом в верхней точке волны под первой поперечной складкой. Чтобы удостовериться, что черепица укладывается правильно, нужно приподнять лист и наклонять постепенно его снизу вверх. Далее производить скрепление шурупом, как указано  выше.

Подобным  образом соединить и уложить черепичные листы вдоль карниза, выравнивая нижний край.  Имея два смонтированных ровных ряда – параллельно коньку и карнизу, можно прикреплять их к подготовленной обрешётке.

Крепление металлочерепицы к обрешетке

Для крепления металлочерепицы к деревянной обрешётке используют специальные шурупы. Они отличаются от обычных тем, что в комплекте с ними предусмотрены уплотнительные шайбы.  С помощью дрели с соответствующей насадкой, высверливается отверстие в прогибе волны черепицы, перпендикулярно к ней и вкручивается шуруп под поперечной волной.  Привинченных шурупов должно быть 8 штук, с учетом того, что они устанавливаются через волну.

В связи с тем, что в некоторых местах листы металлочерепицы перекрывают друг друга по длине  (не более 250 мм),  крепить их нужно обычным способом – шурупом. Сами же листы  рекомендуется закреплять  через волну под поперечным рисунком.



Как положить первый лист металлочерепицы. Как правильно делается укладка металлочерепицы на двухскатную крышу

Самостоятельная правильная укладка металлочерепицы на крышу является очень сложным делом, которое нуждается в большом количестве времени, а также физической силы. Делать все и сразу – это очень тяжело, а если по пунктам, то можно полагать, что будет намного проще. Также следует учесть тот факт, что почти все работы делаются на высоте, исходя из этого следует быть осторожным и не забывать о безопасности. Итак, давайте разберемся, как правильно класть металлочерепицу.

Подготовительные работы

Самым первым шагом, который нужно сделать перед тем, как класть металлочерепицу, являются расчеты . Требуется определить достаточное количество материалов и сделать замеры крыши. Когда измеряете площадь, примите во внимания тот факт, что у крыши могут быть некоторые изгибы или торцевые края.

Когда сделали все необходимые замеры, нужно определиться с инструментами . Если до этого вы занимались какими-то строениями или ремонтом, то у вас должны быть эти инструменты. Электролобзик и ножницы вам понадобятся, чтоб порезать метал. Чтобы правильно укладывать металлочерепицу вам также пригодятся такие инструменты:

  • молоток;
  • маркер;
  • болгарка;
  • шуруповерт;
  • плоскогубцы;
  • бруски для контробрешетки;
  • утеплитель;
  • рулетка для измерения;
  • паро- и гидроизоляционная пленка;
  • саморезы;
  • металлочерепица и другие необходимые материалы.

Установка стропил

Перед тем, как уложить металлочерепицу, нужно установить стропила. На данном этапе вам нужно выполнить следующие действия:

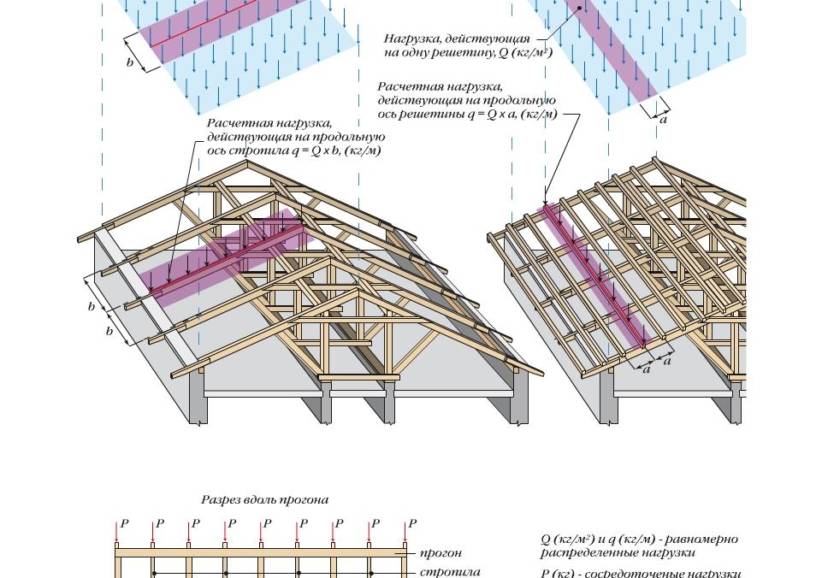

    Рассчитать шаг и угол сечения

    не так просто, как может показаться на первый взгляд, это сложное дело, вот почему лучше пригласить профессионала для этого дела. Однако, если вы определились, что все будете делать сами, то строительные балки берите 100*50 мм и 150*50 мм. Допускается шаг между этими балками примерно 65- 90 см.

    Следует запомнить, что все материалы требуется обрабатывать антисептиком . А также нужно контролировать влажность древесины, которая должна быть не более 22%.

    Сначала нужно просверлить дырки сбоку на стропилах, они должны быть 2 см с шагом, равным 30 см. Это делается для того, чтоб была межстропильная вентиляция . Периметр кровли должен иметь форму прямоугольника. Крыша должна иметь уклон 14 градусов и больше, чтоб осадки могли сходить без препятствий.

    Потом следует установить карнизную доску под крюк желоба. Нужно выпилить пазы у стропил и положить туда. Также выпилите необходимые пазы для крюков желоба. Данные операции совершаются с целью придания конструкции более жесткого вида.

Приступаем к установке лобовой доски. Ее прикрепляют к торцу стропил с помощью оцинкованных гвоздей. Данная доска выполняет усилительную функцию.

Подшив свеса кровли

Далее подшивают свес кровли. Подшивать карниз нужно так, чтоб воздух имел возможность перемещаться без проблем в подкровельной территории, этим самым он будет обеспечивать вентиляцию. Чтобы сделать подшивку часто пользуются:

  • софитом;
  • сайдингом;
  • профнастилом.

Если вы подшиваете карниз, то эти материалы подойдут очень хорошо. Данные стройматериалы существуют в различных цветах, поэтому вы можете выбрать тот, который будет подходить под цветовую гамму металлочерепицы. Очень часто в подшивку встраивают светильники.

Выполнение обрешетки

Следующим шагом является выполнение обрешетки для подшивки . Возьмите горизонтальный брусок и прикрепите его на стене, он должен иметь одинаковый уровень с лобовым бруском. Между лобовыми и горизонтальными частями прикрепите поперечные бруски. Когда закончите все это делать, то можно сказать, что обрешетка завершена, нужно всего лишь обшить ее с помощью обшивочного материала. Обязательно оставляйте зазоры, чтоб была вентиляция. Потом на зазоры нужно поместить решетку с маленькими ячейками, чтоб туда не попадал разный мусор и насекомые.

Карниз можно подшивать и с помощью дерева тоже. Процедура совершается аналогично, как и с помощью профилированных материалов. Помните о вентиляции, между брусками сделайте зазоры и наверх них поместите решетку.

Следующим этапом устанавливают крюки для желоба водостока . Лучше всего пользоваться длинными крюками. Их нужно скреплять до того, как укладывать металлочерепицу. Крюки прикрепляют к карнизной доске или к стропилам. Расстояние между крюками и стропилами должно быть одинаковым. Требуется вырезать пазы на стропилах, отогнуть в них крюки, вставить саморезы в торцевую часть и на верх стропила.

Но если вдруг так случилось, что металлочерепица уже уложена, то пользуйтесь крюками, которые имеют короткую форму, прикрепляйте их на лобовую доску.

Как правильно укладывать утеплитель под металлочерепицу?

Утеплитель укладывают с внутренней стороны крыши между стропил. Его не рекомендуется укладывать очень плотно, впритык. Нужно чтоб было некоторое пространство для вентиляции. Чтоб прикрепить утеплитель, используйте строительный степлер. Проделывая это, вы утеплите всю внутреннюю часть крыши.

Монтаж гидроизоляционного слоя

Переходим к укладке гидроизоляционной пленки. Данный вид пленки нужно укладывать с целью защиты кровли от влаги и ветра, появления плесени. Чтоб укрепить гидроизоляционную пленку, используйте также строительный степлер. Ее раскатывают горизонтально, начиная от карниза и двигаясь к коньку. Кладите пленку нахлестом около 150 миллиметров. Участки, на которых происходил нахлест, изолируйте с использованием клейкой ленты.

Эту пленку укладывайте свободно , не натягивая, она должна быть слегка провисающей. Такая укладка необходима ввиду того, что в холодную пору пленка будет уменьшаться в размере и может порваться.

Если вы используете пароизоляционную пленку, то укладывать ее желательно с внутренней стороны, сверху вниз. Это делается тоже нахлестом, примерно в 10 — 15 сантиметров. Потом те участки, где был нахлест, герметизируют клейкой пленкой и фиксируют степлером.

Пароизоляционная пленка укладывается с целью защиты утеплителя от пара.

Установка карнизной планки

Потом устанавливаем карнизную планку. Делать это нужно именно до того, как будет проводиться монтаж металлочерепицы. Ее нужно устанавливать внатяг , так чтоб она не теребилась, когда задует ветер. Платку также нужно укладывать внахлест, примерно 100 миллиметров. Прикрепляйте ее к лобовой и карнизной доске, используйте при этом саморезы, шаг должен быть 300 миллиметров.

Установка ендовы

Переходим к установке верхней и нижней ендовы. Там, где происходит стык скатов, нужно делать ендовы. Перед тем, как устанавливать нижнюю, требуется сделать обрешетку. Для этого возьмите доски размером 150*25 мм, расстояние должно соответствовать 30 сантиметрам от оси стыка во все стороны. Потом на желоб, который образовался, положите гидроизоляционную пленку и потом укрепите ендову. Пользуйтесь при этом саморезами, делайте шаг 30 см. На карнизный брусок укрепляйте нижнюю ендову.

Верхнюю ендову используют, чтоб отвести воду от стыков двух скатов, с внутренней стороны. Прикрепляют саморезами.

Укладка металлочерепицы

Для качественной укладки металлочерепицы, нужно выполнять несколько основных правил:

Металлочерепица является уникальным кровельным материалом, при помощи которого можно создать красивое, прочное и долговременное покрытие.

Листы металлочерепицы несложно монтировать на крышу, и большинство застройщиков делают это сами.

Экономя существенные суммы на монтаже.

Но, несмотря на относительную простоту монтажа, следует знать, основные правила крепления черепицы, и тогда она вам прослужит без ремонтов и замены очень долго.


Для крепления к , используют специальный крепеж: саморезы кровельные 4,8 х 28 мм, окрашенные в цвет металлочерепицы.

Для обеспечения герметичности мест крепления под головку самореза укладывают прокладку из резины ЭПДМ.

Перед тем, как непосредственно приступить к креплению листов, следует отрегулировать вращающий момент своего шуруповерта так, чтобы резиновая прокладка при окончательном прижатии слегка сжималась.

Саморез следует закручивать строго перпендикулярно доскам на обрешетке.

Если саморез будет закручен под любым углом, то не произойдет требуемого сжатия каучуковой прокладки и не произойдет герметизации.

Также не следует увеличивать вращающий момент шуруповерта, так как если прокладку сжать сильнее, чем требуется, срок ее службы сократится на порядок.

Кроме того, при высоком крутящем моменте саморез может непроизвольно провернуться в доске обрешетки и крепление ослабнет.

Степень сжатия при выполнении крепления следует контролировать постоянно!

Ведь саморез может попасть в более плотный слой древесины и если настройку шуруповерта не изменить, он до конца не закрутится.

Следует крутящий момент увеличить, до конца закрутить саморез и на шуруповерте восстановить ограничение.

Внимание!

Следует сразу же удалять при помощи мягкой щетки стружку, которая образуется при заворачивании саморезов.

Иначе можно легко поцарапать поверхность металлочерепицы.

Главное правило крепления к


При к обрешетке саморезы следует заворачивать в штатные места, которые располагаются ниже линии штамповки на 10-15 см между гребнями волн посередине.

Если шаговая обрешетка смонтирована правильно, то вы можете в любое штатное место без сомнений вкручивать саморез.

Поскольку доска под штатным местом есть гарантированно.

На этой доске металл лежит без зазора и после того, как будет закручен к шаговой обрешетке будет прижат без деформации.

При этом саморезы на кровле практически не заметны, поскольку «прячутся» в тени, образованной ступенькой.

Шаговая обрешетка — это обрешетка, которая смонтирована из досок, имеющих одну ширину и толщину, расположенных друг от друга на одинаковом расстоянии.

Расстояние равняется шагу металлочерепицы.

Подконьковая и карнизная обрешетки могут устанавливаться с другим ритмом и изготавливаться из досок другого размера.

Лист металлочерепицы крепят в прогиб волны, там, где он прилегает плотно к обрешетке.

Нижние листы крепятся через волну к начальной обрешетке над ступенькой.

Листы к остальным обрешетинам крепятся как можно ближе к ступеньке снизу.

Листы металлочерепицы со стороны торцевой доски крепят в каждую волну.

Монтируем гидроизоляцию


Довольно часто приходится слышать от людей мнение, что под металлочерепицу не требуется гидроизоляция.

Это не так!

Еще как требуется!

Дело в том, что на внутренней стороне листов металлочерепицы от разницы температур на улице и внутри чердачного помещения образуется конденсат.

То есть материал «потеет».

И если не устроить гидроизоляцию, капли конденсата будут попадать на слой утеплителя.

Мало того, что влага попадет в помещение, так и от влажного утеплителя толку никакого.

Он эффективен в сухом состоянии.

Под металлочерепицу, как правило, в качестве гидроизоляции используется подкровельная паропроницаемая пленка.

Она идеально подходит в качестве средства защиты пространства чердака или мансарды от талой и дождевой воды, грязи, пыли, и надежно защищает от проникновения внешней влаги в теплоизоляционный слой.

Благодаря тому, что в пленке имеется микроперфорация, она дает возможность свободно выйти наружу водяным парам, которые образуются внутри помещения.

Пленка является особым материалом, состоящим из трех слоев.

Прочность пленки обеспечивает армирующая плетенная полиэтиленовая решетка.

Укладывают так, чтобы под кровельным материалом могли проходить воздушные потоки от конька до карниза и выходить наружу через вентиляционные отверстия.

Так осуществляется вентиляция пространства.

Этапы укладки гидроизоляции:

  • пленка раскатывается от карниза до конька по горизонтали. Нахлест полотен пленки должен составлять 15 см. Обычно на пленке имеется соответствующая полоска, указывающая величину нахлеста;
  • крепится пленка к стропилам, лагам и другим компонентам при помощи гвоздей или строительного степлера. Для изолирования областей перехлеста используется клейкая лента;
  • раскатка гидроизоляции производится так, чтобы места нахлестов располагались на стропилах или лагах. Между стропилами обязательно устраивается провис пленки в 2 см.Это требуется для избегания чрезмерного натяжения пленки либо обрыва ее при наступлении очень низких температур.

Очень важно при укладке гидроизоляционной пленки не перепутать ее стороны.

Следует знать, что яркая сторона на ленточке — это сторона к покрытию.

Следует знать одно важное правило укладки пленки: как раскатали, так и уложили.

При развороте пленка может практически полностью утратить свои защитные свойства.

Галерея


Поэтапная инструкция укладки металлочерепицы


Укладка металлочерепицы проводиться в строгом порядке.

Изменять порядок выполнения работ запрещено!

Если, конечно, вас интересует качество кровли.

Состоит процесс монтажа металлочерепицы из нескольких этапов.

Этап №1


Подготовка к монтажу:

  • для выгрузки упаковки с металлочерепицей используются только мягкие стропы. Иначе можно повредить материал. Если вы будете выполнять монтаж не сейчас, а через некоторое время, то упаковку следует раскрыть, и листы материала переложить, прокладывая деревянные рейки между листами;
  • переносить листы металлочерепицы следует в вертикальном положении. Следует позаботиться о защите рук — края у листов острые.

Этап №2


Подготавливаем кровлю:

  • на этом этапе необходимо еще раз выполнить промеры скатов. Если длина диагоналей окажется разной, то следует исправить планиметрию кровли. Кстати, следует знать, что при помощи доборных элементов очень просто исправить перекосы с торцов.

Этап №3


Подготовка инструмента.

Для того чтобы смонтировать на крыше листы металлочерепицы, вам потребуются:

  • ножницы по металлу или ножовка;
  • дрель;
  • шуруповерт аккумуляторный;
  • саморезы.

Этап №4


Укладка гидроизоляции:

  • укладываем на стропила пленку в направлении снизу вверх;
  • крепим гидроизоляцию гвоздями вдоль стропил.

Этап №5


Устраиваем обрешетку.

Для устройства обрешетки используем доски, имеющие ширину 10 см:

  • при помощи гвоздей доски крепим ку стропилам. Шаг 350-400 мм;
  • к последней доске также гвоздями прибиваем планки карнизные.

Этап №6


Раскладываем и крепим листы.

На крыше двускатной монтаж начинается с левого торца.

На крыше шатровой — от самой высокой точки.

Если на листах есть защитная пленка, то ее следует снять.

Порядок монтажа:

  • устанавливаем и закрепляем к обрешетке первый лист;
  • второй лист укладываем таким образом, что нижние края двух листов находились на одной линии;
  • внахлест крепим лист саморезом;
  • так укладывается складка за складкой, скрепляя листы между собой саморезами. Не к обрешетке, а между собой!;
  • уложив 3 волны, крепим окончательно к обрешетке саморезами. На один квадратный метр листа используем 8 саморезов.

Этап №7. Монтируем торцевые планки.

  • торцевые планки закрепляем снизу вверх по фронтонам, накрывая торцы листов металлочерепицы. Крепим в деревянное основание крайней волны. Нахлест по длине — 100 мм.

Этап №8


Монтируем коньковые планки:

  • коньковые планки монтируются после того, как окончен монтаж всех кровельных листов. Закрепление планок производится в верхней точке каждой волны саморезом.

Этап №9


Монтируем ендовы:

  • выполняется сплошная обрешетка;
  • к обрешетке крепим гладкий лист, имеющий ширину не менее 1250 мм;
  • к гребню волны с нахлестом саморезами прикрепляем ендовы.

Этап №10


Монтируем снегозадержатели:

  • снегозадержатели устанавливаются от карниза на расстоянии 35 см;
  • на профиле крепится уголок под планку. Для этого берем длинный саморез;
  • к профильному листу прикрепляем нижний край планки стандартными саморезами в верхней точке каждой второй волны.

Этап №11. Крепим планки стыков и швов.


  • специальные планки крепим в тех местах, где листы примыкают к стенам. Крепятся планки сбоку и в верхней точке волны;
  • при помощи силиконового герметика дополнительно уплотняем место стыка.

Этап №12


Монтируем антенные выходы:

  • срезается верхушка антенного выхода, и он надевается на трубу;
  • при помощи киянки основанию придается форма кровли;
  • стыки промазываются силиконовым герметиком;
  • саморезами на кровле закрепляем антенный выход.

Этап №13


Монтируем элементы вентиляции:

  • в металлочерепице вырезается отверстие по шаблону;
  • элемент вентиляции при помощи саморезов закрепляется на черепице;
  • в проходной элемент вставляем выход и закрепляем саморезами.

Правила безопасности при монтаже


Любая работа успешна, когда она безопасна.

И монтаж металлочерепицы не исключение.

Следует помнить, что вы работаете на высоте.

Следовательно, надо себя обезопасить от падения.

Первым делом следует подобрать обувь с мягкой резиновой подошвой.

Такая обувь никогда не соскользнет с поверхности.

Да и материал вы не повредите.

Наступать следует только в прогибы металлочерепицы.

Не помешает запастись монтажным поясом.

Все-таки вы работаете на высоте.

Часто встречающиеся ошибки при монтаже и как их избежать


При многие часто делают ошибки.

И таких типичных ошибок всего четыре.

Чтобы не допустить их, следует:

  • саморезы закручивать в любое место сектора ниже линии штамповки от гребня до наружного края;
  • стыковать листы по рядам на доске обрешетки. Закручивать саморезы следует в каждую волну;
  • по площади ската саморезы закручивать в каждую третью волну, равномерно продвигаясь к коньку от карниза, или со сдвигом вправо или влево на одну волну.

Для того чтобы защитить кровлю от воздействия ветровых нагрузок, их следует дополнительно закрепить:

  • листы при стыковке по волнам;
  • при стыковке по рядам;
  • по линии карниза к обрешетке;
  • по линии конька;
  • к обрешетке вдоль торцевых линий.

В принципе, технология укладки и крепления листов металлочерепицы сложностью не отличается.

Однако, следует придерживаться порядка монтажа и рекомендаций, которые дают производители материала.

Видео о том, как правильно класть металлочерепицу.

Монтаж металлочерепичной кровли лучше производить командой из трех-четырех человек. На подготовительном этапе, предшествующем непосредственной укладке листов металлочерепицы, следует позаботиться о решении таких вопросов:

1. Место складирования листов.

Как правило, листы металлочерепицы размещают на земле в виде стопки, проложенной деревянными рейками. Класть листы один на другой без какой-либо прокладки не рекомендуют, поскольку при этом их защитное покрытие может быть повреждено. Если кровля имеет большую площадь или находится слишком высоко, а также при недостаточном количестве монтажников на крыше сооружают стеллаж для временного складирования кровельных листов.

2. Монтаж направляющих для доставки листов наверх.

К месту монтажа листы металлочерепицы затягивают по предварительно установленным направляющим (лагам). Лагами могут служить:

  • деревянные брусья;
  • трубы металлические;
  • стальной уголок.

3. Правила перемещения по кровле.

Во время укладки металлочерепицы монтажникам приходится ходить по ней. Во избежание повреждений кровли делать это следует в обуви с мягкой подошвой, ставя ноги только в те места, где находится обрешетка. При ходьбе вдоль ската ногу следует ставить на прогиб волны, при движении поперек – на профильную складку.

Укладка металлочерепицы

1. Монтаж металлочерепицы начинают с того места, где кровля не образует срезов или скосов и где лист можно уложить целиком, без раскроя.

2. Между направлениями укладки справа налево и слева направо нет никакой разницы, монтажник может выбрать любой вариант в соответствии со своими предпочтениями. Главное правило: капиллярный паз каждого листа должен накрываться соседним листом. Капиллярный паз служит для отвода воды, затекающей во время дождя между листами черепицы в зоне нахлеста вследствие капиллярного эффекта. В зависимости от производителя, он может располагаться на правой или на левой стороне листа. Если капиллярная канавка расположена слева, то при направлении монтажа справа налево каждый последующий лист накрывает предыдущий с нахлестом в одну волну; при движении слева направо – каждый последующий лист подкладывается под предыдущий с таким же нахлестом. Если капиллярный паз расположен на правой стороне, укладку листов производят наоборот: в первом случае – подкладывают лист, во втором – накладывают.

3. Ориентиром для укладки металлочерепицы служит линия карниза. Листы должны свешиваться за нее строго на расстояние в 50 мм.

4. Листы укладывают блоками по следующему порядку:

А) Первый лист после укладки прикручивается к обрешетке одним саморезом, расположенным в центре.

В) Получившийся таким образом блок окончательно выравнивают по линии карниза, после чего все листы, кроме последнего полностью прикручивают к обрешетке.

Г) Последний лист прикручивают к элементам обрешетки только после того, как будет собран и выровнен следующий блок.

5. При настилании кровли на скаты треугольной формы первый лист укладывают так, чтобы его ось совпадала с осью ската.

6. Не допускается для раскроя листов применять угловую шлифмашину (болгарку), так как такой инструмент прожигает их защитное покрытие. К тому же оно страдает от налипающей стружки. Резать металлочерепицу следует ножовкой по металлу либо ножницами (ручными или электрическими вырубными).

7. При креплении листа саморезы вкручивают во впадину между гребнями волн, при этом резиновая прокладка должна быть лишь слегка поджата.

8. Саморезы, крепящие листы нижнего ряда к первому брусу обрешетки, закручивают над ступенькой через одну волну.

9. К прочим брускам обрешетки металлочерепица крепится снизу, по возможности ближе к ступеньке.

10. По той стороне, где размещается торцевая доска, саморезы вкручивают в каждую волну.

11. Кровельные листы прикручивают к каждому бруску обрешетки.

12. В зоне вертикального нахлеста листы скрепляются друг с другом саморезами 5,5х19, которые вкручиваются в спад волны.

13. На один кв. м покрытия из металлочерепицы в среднем используют 6-8 кровельных саморезов. При монтаже аксессуаров расход составляет 3 самореза на один метр погонный с каждой стороны.

14. При закреплении аксессуаров крепеж вкручивают в каждую поперечную волну с шагом в 35 см или в гребень каждой второй продольной волны.

15. Поврежденные участки полимерного покрытия металлочерепицы следует замазать краской. Часто она бесплатно предоставляется производителем, в противном случае о ее приобретении следует позаботиться заблаговременно.

Подробная видео инструкция укладки металлочерепицы на крышу

Качественно уложенное покрытие кровли не только оберегает дом от дождя, снега и других атмосферных воздействий, но и является его украшением, придавая дому вполне законченный вид. Как кровельное покрытие, металлочерепица уже давно стала популярной среди застройщиков частных домов. Небольшой вес, простота укладки, довольно изящный внешний вид — это только небольшой перечень всех достоинств этого кровельного материала.

Но все же, несмотря на кажущуюся простоту укладки этого материала, нужно хорошо усвоить основные принципы монтажа металлической черепицы, чтобы она могла длительное время защищать дом от атмосферных осадков.

Перед началом покрытия крыши нужно произвести подготовку к работе , то есть выбрать металлочерепицу, уложить гидроизоляцию, произвести монтаж обрешетки и сделать расчет необходимого для кровли количества материала.

Во время резки абразивным кругом образуется высокая температура, которая выжигает не только полимер, но и оцинкованное покрытие. А это приводит к коррозии металлической середины листа и к медленному разрушению кровли .

Перед тем как правильно класть металлочерепицу , нужно снять размеры всей крыши и определить ее форму. Это нетрудно будет сделать, если она имеет всего два ската. В этом случае нужно будет только проверить симметричность каждого ската по диагонали, которые должны быть одинаковой величины, и если они совпадают, это очень хорошо. Если показатели разные, значит, придется их выравнивать за счет обрешетки.

А вот при сложной геометрической форме крыши расчеты производить уже будет более затруднительно. Например, у четырехскатной, ломаной или вальмовой крыши каждый скат придется высчитывать по отдельности.

Чтобы рассчитать количество листов на скат крыши , нужно замерить его ширину, если это одно- или двускатная крыша, и разделить полученное значение на ширину листа, высчитав из него значение нахлеста на соседний лист. А если это сложная крыша, ширина замеряется от ендовы до карниза.

Полученные результаты округляются в большую сторону. Стандартный лист выпускается шириной 1,17 − 1,2 м, но их рабочая ширина всегда одинакова и равна 1,1 м, а все остальное уходит в нахлест. Например, ширина ската равна 9 м, расчет будет производиться таким образом: 9:1,1 = 8,18. Это значит, что на такой скат нужно будет заготовить 9 листов.

Затем высчитывается количество листов в одном ряду. Для этого скат крыши замеряется от конька до карниза. Максимальная длина листа 8 м/п, но перевозка и особенно укладка листов такой длинны довольно затруднительна. Поэтому листы подрезаются. Но если брать длинные листы и подрезать их по месту, это может довольно сильно затруднить монтаж черепицы. Чтобы подобной ситуации не произошло, длину листов нужно выбирать оптимальную.

Например, длина ската составляет 6 м, прибавим сюда еще 0,5 м, это длина свеса. Общая длина получается 6,5 м, значит, эту длину можно перекрыть двумя листами по 4 м, при этом один лист будет целым, а другой будет подрезаться на 250 мм. Значит, в каждом ряду по два листа, и в итоге получается 9×2 = 18 листов нужно приготовить на один скат.

Делая расчет материалов для кровли из металл0черепицы, следует не забывать, что нужно производить замеры каждого ската в отдельности, так как они могут быть разной длинны даже на двускатной крыше .

По инструкции монтаж кровли из металлочерепицы производится в следующей последовательности:

Все деревянные элементы кровли должны обрабатываться специальными противопожарными пропитками , а также составами против грибка, гнили и различных микробов и насекомых.

На внутренней стороне листов металлочерепицы при изменении температуры происходит конденсация влаги, которая может со временем, если не принять вовремя меры, привести к очень неприятным последствиям, таким как гниение стропильной системы кровли, обрешетки, коррозия металла и т. д.

Чтобы таких неприятностей в будущем не произошло, под черепицу подкладывается гидроизоляционная пленка и делается внутренняя вентиляция кровли. Вентиляция производится за счет контрольных реек, набитых сверху на гидроизоляционную пленку, и обрешетки, на которую укладывается металлочерепица.

Гидроизоляционная пленка подбирается из такого материала, который имеет хорошую гидрофобность и не склонен к накоплению влаги. Он должен устойчиво переносить любые температурные перепады и подходить именно к конкретным климатическим условиям. Еще из требований можно отметить длительный срок эксплуатации и выносливость к любым условиям.

Укладка гидроизоляции: ход работы

Пленку, начиная от самого низа ската, раскатывают по крыше горизонтально. При этом каждая верхняя полоса должна нахлестываться на нижнюю примерно на 100−150 мм. Часто для ориентира на пленке уже имеется соответствующая цветная полоса, которая указывает величину нахлеста.

Пленка фиксируется на стропильных ногах скобами, забитыми с помощью строительного степлера, и окончательно крепится к стропилам контрольной рейкой, на которой впоследствии собирается обрешетка для черепицы. Для более надежной изоляции стыки нахлеста пленки дополнительно склеиваются клейкой лентой.

Пленке между стропилин нужно дать небольшой провис примерно в пределах 20 мм. Это нужно для ее сохранения в зимнее время, чтобы она не порвалась при низкой температуре от чрезмерного натяжения. При раскатке гидроизоляции очень важно не перепутать стороны пленки, иначе все ее свойства перестанут выполнять свои функции, и она будет не только протекать, но и выведет из строя утеплитель, если укладка такового планируется .

Как сделать обрешетку

Первая доска обрешетки набивается по краю среза крыши на кобылки стропильных ног. Центр второй доски должен размещаться примерно через 280 − 300 мм от наружного края первой доски. Следующие элементы обрешетки должны закрепляться таким образом, чтобы их центры находились на расстоянии 350 мм друг от друга.

Последний ряд обрешетки в области конька делается из широкой доски или нескольких брусков, набитых рядом.

Укладка металлочерепицы шаг за шагом

Когда обрешетка будет полностью готова, начинается укладка металлочерепицы. Сама по себе схема не имеет особой сложности, но стоит знать определенные правила монтажа. Лучшим вариантом, конечно, будет тот, где один лист перекрывает полностью всю длину ската: меньше стыков, меньше проблем и меньше отходов. Но это верно для перекрытия двускатных крыш. А вот при покрытии сложных крыш всегда будет много обрезков.

  1. Укладка черепицы начинается с прибивания на карнизную доску карнизной планки, которая служит для защиты лобовой доски и внутренней части кровли от прямого воздействия атмосферных осадков. При укладке черепицы меду листом и планкой должен находится уплотнитель.
  2. В местах вероятных протечек воды под кровельное покрытие (отрицательные углы на стыках скатов) на обрешетку монтируются внутренние ендовы, которые защищают от протекания воды в пространство под кровлей. В месте укладки ендовы обрешетку желательно делать практически сплошной, а между ней и металлочерепицей прокладывается уплотнитель.
  3. Начинать укладку металлочерепицы на двухскатную крышу можно с любого края. Шатровую крышу лучше начинать перекрывать с самой верхней точки и расходиться от нее в стороны, а вальмовую — от карниза. В зависимости от направления монтажа на крыше из двух скатов листы могут укладываться внакладку на уложенные листы или подсовываться под них.
  4. После того как первый лист будет временно закреплен, над ним кладется второй лист, который также временно фиксируется к обрешетке. Затем рядом с первым листом черепицы укладываются еще 2−3 листа, которые временно фиксируются между собой. После этого они выравниваются нижней кромкой четко по карнизному срезу и закрепляются на обрешетке. Не закрепляется только последний, с помощью которого будут выравниваться следующие листы черепицы.
  5. Как только металлочерепица будет уложена, производится монтаж торцевых планок, перекрывающих края черепицы сверху, защищая ее от порывов ветра и проникновения под нее дождевой воды. Кроме защиты от ветра, планка выполняет еще и декоративную функцию. Монтаж торцевых планок производится от низа карниза. Каждая последующая планка накладывается на ранее смонтированную с нахлестом около 100 мм.
  6. Монтируются коньковые и наружные угловые планки. Но перед установкой конька следует убедиться, что гидроизоляционная пленка по коньку имеет разрыв в пределах 200 мм для осуществления вентиляции.
  7. Монтируются наружные ендовы. Их основная роль заключается в отводе воды и приданию кровле более эстетичного вида.
  8. Ближе к краю ската устанавливаются элементы для снегозадержания.
  9. Устанавливаются планки примыкания к стенам, с помощью которых производится герметичное соединение кровли со стенами.
  10. Монтируется водосточная система. Не рекомендуется подводить к одной сливной трубе больше 10 м желоба.

Несколько правил крепления металлочерепицы

В процессе работы следует учитывать некоторые нюансы:

  1. Листы металлической черепицы закрепляются на обрешетку специальными саморезами из расчета 6−8 штук на 1 кв./м.
  2. Саморезы закручиваются под нижней частью волны в месте самого плотного прилегания листа к обрешетке.
  3. Боковая накладка листов друг на друга по ширине составляет примерно 60−80 мм. По длине, если укладываются короткие листы, накладка может быть в пределах 100−130 мм, а при длине листов более 6 м/п накладка должна быть не менее 250 мм.
  4. В местах накладки листов не производится герметизация, а при стыковке кровли со стенами и другими элементами крыши под планки примыкания закладывается уплотнитель (обычно используется силиконовый герметик).

Профилированные листы (их еще называют профнастилом) — кровельный строительный материал, используемый для монтажа наружных ограждений. Он очень востребован при укладке кровли. Среди преимуществ материала можно выделить простоту монтажа.

Существует специальная технология, как правильно класть профнастил на крышу. С выполнением задачи справится даже неопытный человек. Самостоятельный монтаж кровельного покрытия позволит в значительной степени сэкономить.

Первоочередной задачей стоит грамотный выбор материала. Ознакомьтесь с рекомендациями специалистов по этому вопросу.

Особенности выбора профнастила

Еще до того, как класть профнастил на крышу, необходимо подготовить материалы. Маркировка профилированных листов обозначает прочность и назначения изделия. Для укладки кровли подходят материалы с обозначением от С-8 до Н-158. Существуют различные дополнительные индексы, обозначающие форму профиля или шаг волны.

Специалисты сформулировали главное правило выбора материала: чем больше уклон крыши, тем ниже должна быть маркировка изделия.

При выборе профилированных листов стоит учитывать наличие ребер жесткости и водоотводящих зазоров. Такие изделия отличаются большей долговечностью из-за повышенной надежности и отводу жидкости. Соответственно, кровля из этого профнастила прослужит дольше.


Когда с выбором марки материала покончено, можно переходить к расчету нагрузки и планированию размеров обрешетки. Это подготовительный этап, как правильно класть профлист. Величина шага конструкции выбирается на основании маркировки профнастила. Чем она выше, тем больше этот показатель.

Производители выпускают профилированные листы с полимерным и оцинкованным покрытием. Оба варианта применимы для обустройства кровли. Они обладают высокими эксплуатационными свойствами и долговечностью.

Основное достоинство изделий с полимерным защитным слоем заключается в высокой устойчивости к влиянию внешней среды. Кроме того, выбор таких профилей отличается богатством цветовых решений. Но стоит понимать, что то, как правильно класть профнастил, не зависит от покрытия материала.

Необходимые инструменты

Перед тем, как положить профнастил на крышу, необходимо выполнить ряд подготовительных работ. Для начала нужно запастись всеми требуемыми инструментами и материалами. Необходимо нарезать профилированные листы согласно расчетам по использованию материала.

Для изделий с толщиной до 0.6 мм предпочтительнее всего выбирать просечные ножницы, для остальных — рычажные. Болгарку использовать крайне нежелательно. При нарезании материала с ее помощью возможно возникновение различных дефектов.


Инструменты, которые потребуются при укладке профилированных листов:

  • электродрель и шуруповерт;
  • скобозабивной пистолет;
  • пистолеты для герметиков;
  • кусачки;
  • рулетка;
  • шаблон для обрешетки;
  • молоток;
  • шнуры для разметки;
  • строительные карандаши или маркеры;
  • клещи.

При выполнении любых строительных работ необходимо соблюдение правил безопасности, что позволит избежать возможных травм. Это относится и к тому, как класть профлист на крышу. Края металлических листов довольно острые, поэтому при работе с ними нужно использовать плотные перчатки. Предпочтительно по крыше передвигаться в мягкой обуви, наступая в места с обрешеткой.

Укладка кровельного материала на крышу

Перед началом монтажа кровельного материала, необходимо разобраться с общим принципом, как правильно укладывать профлист. Важный нюанс — размер нахлеста креплений. Данный параметр выбирается на основании угла ската крыши.

Соотношение наклона кровли с нахлестом:

  1. Если уклон кровли меньше 14 градусов, требуется нахлест при укладке от 200 миллиметров. Для крыши с уклоном до 12 градусов обязательно нужно обработать все нахлесты силиконовым герметиком.
  2. Если уклон кровли 14-30 градусов, то размер нахлеста находится в диапазоне 150-200 мм.
  3. Для кровли с уклоном от 30 градусов, нахлест — 100-150 мм.


Если планируется монтаж профилированных листов на пологую кровлю, то желательно использовать строительную пену.

Расчеты профнастила

Подготовка крыши перед тем, как класть профлист

Когда с предварительными расчетами покончено и все готово к укладке, необходимо обустроить гидро- и теплоизоляцию для будущей кровли. К задаче нужно подходить крайне ответственно.

Некачественный монтаж может привести к образованию влаги под настилом, которая будет его разрушать. Результатом станет низкая долговечность обрешетки и промерзание крыши. Это приведет к повышенной влажности в доме, образованию плесени и повреждению отделки стен и потолка.


Чтобы избежать такого исхода, в конструкции профиля необходимо предусмотреть вентиляционные зазоры, а также обустроить гидроизоляцию. Предпочтительнее всего для этого использовать специальную пленку. Такая пленка под профнастил на крышу укладывается с карниза горизонтально. При этом сохраняется нахлест от 12 до 15 см, а также провис между стропилами примерно в 2 см. Для соединения краев пленки используется обычная клейкая лента.

Как правильно положить обрешетку

Для монтажа профнастила требуется обрешетка, которая размещается поверх защитной пленки. Деревянные элементы конструкции предварительно нужно обработать антисептиком. При создании каркаса потребуются прежние расчеты (шаг крепления).

Укладка кровли

Разберемся, как положить первый лист профнастила на крышу. Начинать монтаж нужно с нижнего угла торца кровли. Если укладка производится на нестандартной крыше, то рекомендуется предварительно выполнить раскладку листов на бумаге. Когда присутствует водосточная система, то необходимо делать свес профлиста не больше 60 мм. Если ее нет, то допустимо увеличение этого размера.


Как ухаживать за кровлей

Основная часть работы окончена, остается только убрать весь мусор и покрасить покрытие. Профилированные листы должны быть чистыми. Нужно регулярно проверять состояние покрытия. Рекомендуется выполнять это раз в год. Такой подход позволит продлить срок службы кровельного покрытия, а также сохранить его первоначальный внешний вид.


Процедура, как класть профнастил, не отличается высокой сложностью. При выполнении работы нужно четко следовать технологии, соблюдая технику безопасности. В таком случае кровельное покрытие получится надежным и долговечным.

Как накрыть двухскатную крышу металлочерепицей


Кровля из металлочерепицы — монтаж и пошаговая инструкция укладки покрытия своими руками

Портал «Дачный Эксперт» выражает благодарность фирме «Спец. Кровля» за экспертную помощь в подготовке данного материала.

ООО «Спец.Кровля» – надёжный подрядчик по кровельным работам скатных крыш любой сложности. Гарантированное качество, чёткие сроки и фиксированная цена, которая сразу прописана в договоре и не изменится!

Металлочерепица – это кровельный материал, имеющий форму профилированных стальных листов с полимерным покрытием. Применяется для покрытия крыш с углом больше 14 градусов.

Внешне она похожа на классическую керамическую черепицу, но превосходит ее по надежности и простоте установки. В этой статье мы рассмотрели, что лучше, мягкая кровля или металлочерепица?

Материал устойчив к перепадам температуры и к другим негативным климатическим воздействиям. Главным его недостатком являются низкие звукоизоляционные характеристики, но он устраняется при правильном проведении работ.

В этой статье вы узнаете, как сделать крышу из металлочерепицы своими руками, пошагово от А до Я. Если вы не знаете, как выбрать металлическую черепицу, то читайте эту статью.

Содержание статьи

Установка обрешетки

Этому этапу работ следует уделить особое внимание, так как именно на обрешетку будет крепиться черепица. Также эта конструкция обеспечивает естественную вентиляцию внутреннего пространства кровли.

  1. Металлочерепичная обрешетка делается из деревянного бруса. Взаимное расположение досок может быть сплошным и прореженным.
  2. Чаще всего используются разреженные конструкции, при этом расстояние между досками (шаг обрешетки) строго привязано к расстоянию между нижними впадинами волн черепицы, так как в этих местах материал имеет наибольшую прочность.
  3. Расстояние между первыми двумя брусьями со стороны ската должно быть примерно на 70 сантиметров меньше установленного шага.
  4. Минимальные толщина и ширина доски для обрешетки составляют 25 и 100 мм соответственно.
  5. Ширина доски для контробрешетки может быть в два раза меньше. Первая со стороны края крыши доска должна быть толще всех остальных на 15-20 мм.

ОБРАТИТЕ ВНИМАНИЕ!

Доски предварительно калибруются по одному размеру, чтобы избежать возникновения в будущем перекосов и неровностей в расположении черепицы.

Шаг обрешетки

Установка конструкции проводится после завершения монтажа гидроизоляционного слоя. Основная обрешетка крепится к контробрешетке, которая связывается со стропильным каркасом саморезами. На коньке крыши под металлочерепицу укладывают дополнительные опорные доски.

Расчет металлочерепицы

Подсчет необходимого количества материала для строительства крыши производится так (или воспользуйтесь онлайн-калькулятором):

  • Вычисляется площадь каждого ската.
  • Рассчитывается эффективный размер черепичного листа, для этого из его полной площади вычитается площадь, используемая в нахлесте.
  • Вычисляется количество рядов черепицы на скате. Для этого рабочую длину ската нужно разделить на ширину листа.
  • Подсчитывается количество листов в ряду.
  • Количества рядов и листов в ряду перемножаются.

При подсчете количества листов в ряду нужно иметь в виду величину перехлеста, которая может достигать 15-20 сантиметров.

Чтобы гарантированно избежать нехватки материала, лучше округлять все величины в большую сторону.

Расчет кровли

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Прежде, чем приступить к монтажу металлочерепицы своими руками, следует позаботиться о изоляции кровельного пирога. Защита внутренних пространств от жидкости обеспечивается слоями пароизоляции и гидроизоляции.

Гидроизоляция располагается между стропилами и контробрешеткой и не дает попадать во внутренности кровельного пирога влаге из окружающей среды. Самые распространенные влагозащитные материалы – это полиэтиленовые и армированные пленки. Они натягиваются по всей площади ската с незначительным провисанием. Важно следить за тем, чтобы гидроизоляция не пересекалась с теплоизоляцией.

Кровельный пирог

Пароизоляция – это защитный слой, не пропускающий во внутреннее пространство крыши влагу, образующуюся в помещениях. Это самый нижний слой кровельного пирога, он находится под стропилами (к ним он крепится) и теплоизоляцией, тем самым обеспечивая ее защиту от конденсата.

Мансардная крыша из металлочерепицы обязательно должна быть качественно пароизолирована, в холодных крышах без утепления установка пароизоляции не является обязательной.

Необходимые инструменты и оборудование

Покрытие крыши металлочерепицей начинается с подготовки необходимых инструментов. Для монтажа кровли из металлочерепицы понадобятся:

  • Шуруповерт.
  • Рейка.
  • Ножницы по металлу или иные устройства для резки металла, например, высечные ножницы, дисковая пила и т. д.
  • Строительный степлер.
  • Рулетка и маркер.
  • Составляющие кровли и кровельного пирога: черепичные листы, саморезы, гидро-, паро- и теплоизоляционные материалы, брусы для обрешетки и стропил.

ОБРАТИТЕ ВНИМАНИЕ!

При работе с черепицей нельзя использовать болгарку и другие абразивные режущие инструменты, так как это нарушает структуру листа.

Крепление и укладка металлочерепицы — шаг за шагом

Как крыть крышу металлочерепицей своими руками? Металлочерепица прикрепляется к обрешетке на саморезы с прокладкой из этилен-пропиленового каучука, которая обеспечивает гидроизоляцию участков крепежа.

Если монтируется черепица со скрытым креплением, то используются оцинкованные саморезы с пресс-шайбой.

Саморезы нужно закручивать с оптимальной силой.

Если сила крепления будет недостаточной, то влага будет попадать под шляпку и вызывать ее коррозию. Если закрутить саморезы слишком сильно, то прокладка деформируется, что нарушит ее герметичность.

  1. Перед тем, как накрыть крышу металлочерепицей, следует убедиться в симметричности и надежности обрешетки.
  2. Саморезы вкручиваются в местах нижнего прогиба черепицы, входить они должны строго перпендикулярно плоскости досок обрешетки.
  3. При соединении двух перехлестов крепление осуществляется в подъемах волны с использованием укороченных саморезов.
  4. Монтаж черепицы начинается с нижнего левого угла ската, последующие листы укладываются поверх предыдущих.
  5. Саморезы вкручиваются в каждую волну черепицы по периметру ската и в шахматном порядке во внутренних областях. Если для этого используется шуруповерт, то нужно минимизировать его вращательное воздействие на материал.

Металлочерепица — монтаж своими руками+инструкция

Теперь вы знаете, как правильно класть металлочерепицу и мы предлагаем вам ознакомиться с самым главным — инструкция по монтажу металлочерепицы.

Монтаж металлочерепицы — пошаговая инструкция

Как правильно покрыть крышу металлочерепицей своими руками? Первым шагом является обустройство стропильной системы.

Именно на ней будут закрепляться все прочие элементы кровли. Система сооружается из деревянных балок, при этом их размер превосходит габариты брусков обрешетки.

Самыми главными элементами стропил являются:

  • Мауэрлат. Это точка опоры конструкции.
  • Стропильные ноги. Они держат на себе обрешетку и опираются на мауэрлат.
  • Стойки. Усиливают опору стропильных ног.

Крепление стропил к стене осуществляется с помощью так называемых шинок. Это полоски из металла, которые связывают две конструкции гвоздями или саморезами.

Далее устанавливаются основные изолирующие слои: утеплитель, паро- и гидроизоляция. Гидроизоляционная пленка или мембрана накладывается на стропильную систему и скрепляется с ней степлером. Теплоизоляция размещается в ячейках, образуемых пересечениями стропильных балок, и фиксируется с помощью проведенных наперекрест шнуров в нижней плоскости стропил.

Установка стропил

После завершения монтажа защитных конструкций можно приступить к установке обрешетки, на которую, в последствии, мы будем укладывать кровельное покрытие. Она накладывается поверх стропил и гидроизоляционного слоя и прикрепляется на саморезы к этим конструкциям.

ОБРАТИТЕ ВНИМАНИЕ!

Перед началом монтажа обрешетки нужно покрыть все деревянные материалы кровли антисептическими препаратами и дать им высохнуть. Не забудьте выбрать угол наклона кровли.

Установка металлочерепицы своими руками:

  1. К лобной доске прикрепляется карнизная планка, обеспечивающая защиту кровли от воздействия ветра.
  2. При выполнении работ всегда учитывается необходимость в обеспечении хорошей естественной вентиляции пространства. Для этого нужно оставлять зазоры между всеми слоями кровельного пирога. Основой естественной вентиляции является возможность свободной циркуляции воздуха под коньком крыши.
  3. Последним этапом является установка металлочерепицы. Нужно учитывать, что листы должны выступать за края обрешетки на 5 сантиметров и выравниваться горизонтально по карнизной линии.
  4. Коньковая планка прикрепляется на дополнительные две доски, которые устанавливаются на стыках двух скатов при монтаже обрешетки. Такие меры необходимы для обеспечения дополнительной устойчивости важного конструктивного элемента к негативным воздействиям.

схема укладки металлочерепицы

Укладка металлочерепицы вокруг дымохода требует дополнительной осторожности. Во-первых, его необходимо предварительно отштукатурить. Во-вторых, вокруг него нужно установить доски, прикрепляемые к обрешетке. В-третьих, черепица обрезается на 15 сантиметров со всех сторон, выходящих на дымоход.

Обход дымохода

Доборные элементы

Помимо указанных выше карнизных и коньковых планок, при монтаже крыши из металлочерепицы могут понадобиться такие изделия (полный список тут):

  • Снегозадержатели. Они разрыхляют сходящие с крыши снежные массы, делая их падение относительно безопасным для конструкций здания и для человека.
  • Планки примыканий. Эти изделия обрамляют места стыков черепицы со всеми важными конструкциями, такими как печные трубы и вентиляционные трубы.
  • Уголки и ендовы. Они защищают все угловые конструкции кровли.
  • Отливы. Используются для перенаправления потоков дождевой и талой воды.
  • Конек.

Доборные элементы

Советы мастеров

  • Расстояние между балками стропильного каркаса должно составлять не более 60-90 сантиметров, иначе конструкция кровли может просесть.
  • При выполнении работ нужно надевать обувь на мягкой подошве и передвигаться по черепице, наступая в ее нижние прогибы. Это позволит предотвратить продавливание материала.
  • Отсутствие контактов между защитными слоями важно не только для обеспечения вентиляции, но для предотвращения их механических повреждений при трении.
  • Для обеспечения дополнительной вентиляции можно обустроить слуховые окна в чердачном помещении.
  • Для ровной установки всех продолговатых доборных элементов нужно протягивать нитку и закреплять ее между двумя уже установленными конструкциями.

Так выглядит технология укладки металлочерепицы на крышу. Данный материал имеет примерный срок службы около 50 лет, но без необходимости проведения ремонтных работ эксплуатация будет проходить только при правильном выполнении монтажа.

Важно правильно рассчитать расход материала, для это надо знать размеры покрытия, а также все размерности и пропорции. Даже незначительные отклонения от требуемых показателей могут привести к сокращению эксплуатационного срока на порядок.

Полезное видео

Укладка металлочерепицы своими руками в видео формате:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как установить металлическую крышу на фронтоне | Home Guides

Существует много типов металлической кровли, и все они могут быть установлены на правильно оформленной двускатной крыше с центральным пиком и скатами с двух сторон. Три распространенных стиля металлических кровель — гофрированные, с чередующимися гребнями и впадинами; стоячий шов с широкими плоскими участками и вертикальными швами, а также металлочерепица, которая может напоминать сланец или другие материалы. Гофрированные и стоячие швы укладываются в большие панели, плитка как индивидуальная черепица.Все обычно из стали или алюминия.

Обрамление основной двускатной крыши ферм с любым подходящим уклоном. Устанавливайте металлическую кровлю только с шагом 4/12, который поднимается на 4 дюйма на фут или выше; он не подходит для плоских или пологих крыш и лучше всего работает на более крутых уклонах 6/12 и более. Обшить крышу ориентированно-стружечной плитой и рубероидом и утеплить ее, как любую крышу.

Установите гофрированные панели с помощью шурупов из оцинкованной стали или алюминия, в зависимости от металлической кровли, с пластиковыми головками шайб.Провести гофры по крыше. Начните с одного нижнего края, скрепите панель, выровненную с нижним и боковым краями обшивки, и закрепите ее примерно 20 винтами на каждую панель. Перекрывайте панели по горизонтали одним гребнем и одной впадиной и по вертикали не менее чем на 6 дюймов.

Крепление панелей со стоячим фальцем, как правило, с помощью зажимов, которые крепятся к обрамлению и удерживают панели; Конкретные типы зажимов и их установка зависят от производителя. Сдвиньте панели вместе по швам, край одной входит в прорезь на следующей панели, как пиломатериал с пазом и шпунтом.Как правило, панели предварительно обрезаются по размеру, так как на стройплощадке может быть сложно разрезать панели со стоячим швом.

Укладывайте металлическую плитку так же, как деревянную или композиционную плитку или черепицу. Начните с ряда черепицы у основания одного края крыши. Закрепите голенища гвоздями или шурупами; Следуйте инструкциям производителя для уточнения деталей, поскольку стили различаются. Начните второй ряд с половинной черепицы, чтобы швы не совпадали, и работайте поперек и вверх по крыше, укладывая черепицу, так чтобы концы и швы перекрывали друг друга.

Нанесите металлическую кромку на металлическую крышу любого стиля, но подберите ее к типу крыши; рифленый и кафельный, например, используют самые разные виды. Установите гидроизоляцию вокруг дымоходов, вентиляционных труб или других отверстий, снова совместив гидроизоляцию с кровельным материалом. Фронтальный козырек любой металлической кровли отделайте специальными козырьками, которые с двух сторон перекрывают металлическую кровлю.

.

Как установить кровлю из металлической черепицы

Если вы относитесь к тому типу домовладельцев, которые хотят приступить к установке новой кровли, проще всего установить кровельную систему из металлической черепицы.

Большинство систем металлической черепицы имеют конструкцию с четырехсторонней блокировкой, а панели обычно достаточно малы, чтобы их можно было легко установить без использования каких-либо сложных инструментов.

Подготовка колоды:

Первым шагом является подготовка настила крыши.В новой конструкции кровля из металлической черепицы может быть установлена ​​поверх любого типа твердой пленки, такой как фанера или деревянные доски / доски, между которыми нет промежутков.

В качестве альтернативы можно установить кровлю из металлической черепицы поверх старой битумной черепицы, если вы не хотите ее срывать, при условии, что на крыше имеется только один слой существующей черепицы.

Установка подкладки:

Следующим шагом в подготовке кровельного настила является использование специального продукта под названием кровельная подложка.Он изготовлен из дышащего синтетического материала и предназначен для обеспечения дополнительного уровня защиты от конденсации, а также для того, чтобы крыша имела легкий ветерок, чтобы предотвратить гниение древесины.

При установке подкладки вам всегда нужно иметь около полдюйма мембраны поверх карниза и фронтона настила крыши. Сначала мембрана закрепляется на одной стороне / конце крыши, затем она раскатывается горизонтально, пока не достигнет другой стороны крыши, где она также закрепляется специальными гвоздями с цветными (обычно ярко-оранжевыми или зелеными) пластиковыми заглушками.

По мере продвижения по настилу крыши к коньку каждый последующий уровень / ступень мембранного материала должен перекрывать предыдущий слой примерно на шесть дюймов.

Установка металлических планок и деталей отделки

После того, как настил крыши подготовлен, следует установить стартовый фартук или водосточную кромку. Он установлен напротив лицевой панели. Расстояние должно составлять полдюйма, и ваша начальная / водосточная планка должна быть закреплена подходящими гвоздями (алюминиевыми гвоздями, если вы устанавливаете алюминиевую черепицу) с соответствующими шайбами ​​на расстоянии примерно 12 дюймов.

Обратите внимание, что если вы устанавливаете стальную черепицу, вам придется использовать гвозди из оцинкованной стали, чтобы избежать коррозии из-за использования несовместимых металлов / сплавов.

Теперь необходимо установить фасадную планку напротив граблей фронтона. Расстояние для этого также составляет полдюйма. Фронтальный оклад должен перекрывать оклад отлива на краю.

Теперь следует подготовить оклад стены, дымоход и остальную часть крыши. Расстояние между вентиляционными отверстиями гребня можно предварительно обрезать, оставив примерно два-три фута неразрезанной поверхности гребня на каждом конце гребня.

Таким образом, противоположные стороны крыши вдоль конька должны иметь приблизительно два фута неразрезанных / сплошных концов (настила крыши). Если вы планируете установить вентиляционные трубы, то в настиле можно вырезать любые соответствующие отверстия для вентиляционных труб и / или любых других проходов.

Установка металлической черепицы

Наконец, можно приступить к установке металлической черепицы.

Чтобы обеспечить прямую установку, вы можете использовать горизонтальные линии мелом в качестве ориентира.Вы должны начинать установку металлической черепицы с половины черепицы (или в соответствии с вашим руководством по установке металлической черепицы, которое должно быть специфичным для системы), начиная с левой стороны стартовой планки или фронтона.

Специалисты рекомендуют работать по диагонали, постепенно поднимая каждый ряд черепицы. За первым рядом следует полная черепица, завершающая начальный ряд. Второй ряд следует начинать полной черепицей до конца. По достижении конька крыши можно устанавливать вентиляционные отверстия конька.Тогда гребень будет покрыт сцепляющимися крышками гребня.

Вентиляция:

Вы также захотите установить надлежащую вентиляционную решетку конька, если на вашей крыше есть вентиляционные отверстия на потолке.

Подробная информация о долине:

Детали оклада дымохода:

Профнастил торца:

Снежная охрана:

Пассивная вентиляция с металлической черепицей:

Как выглядит готовый продукт:

Алюминиевая черепица:

Битумная черепица:

Краткий обзор преимуществ:

Установка металлической кровли дает множество преимуществ.

Вопреки распространенному, но несколько ошибочному мнению, металлические крыши в дождь имеют примерно такой же уровень шума, как и большинство других типов крыш. Они очень надежны и долговечны и могут выдерживать экстремальные погодные условия в течение многих десятилетий.

Знаете ли вы? Некоторые страховые компании предлагают сниженные ставки страхования жилья для домовладельцев, которые хотели бы застраховать дом, защищенный металлической крышей.

Многие современные типы металлической кровли рассчитаны (и доказали, что) выдерживают ураганный ветер, в то время как многие также имеют класс огнестойкости класса A .

Соображения безопасности:

Ваша личная безопасность должна быть вашим главным приоритетом. Лестницу нужно поставить так, чтобы она не соскользнула и не сдвинулась под вашим весом, даже если вы попытаетесь.

Следовательно, он должен быть надежно закреплен в основании, а также в точке доступа на крыше. Вы также должны быть знакомы и использовать надлежащую систему защиты от падения, которая должным образом закреплена на шпильках крыши.

Если вы нанимаете профессионалов для установки вашей новой металлической крыши, убедитесь, что они должным образом обучены и имеют солидный опыт установки выбранного вами типа системы, а также лицензированы (если ваш штат требует лицензирования) и имеют надлежащую страховку (общая ответственности, плюс страхование компенсации работнику) для этого.

Итог:

Независимо от того, решите ли вы сделать это самостоятельно или нанять профессионала, установка новой металлической крыши может быть разумным и стоящим вложением в ваш дом.

Нужен кровельщик? Получите 4 бесплатных цитаты от местных профессионалов:

Начните здесь Введите свой почтовый индекс:

Связанные .

Обрамление двускатной крыши

Строительство фронтона с концом баржи, распорками прогонов и хомутами


На рисунке выше показан вид сверху на двускатную крышу . Лестничные фермы состоят из четырех выступов (перемычек) на каждом углу для поддержки стропил снаружи здания. Стропила снаружи образует свес, к которому можно крепить доски баржи, поэтому доски потолка и вентиляция непрерывны по всей конструкции.

Элементы крыши

Обрамление фронтона включает в себя не только балки, общие стропила и конек, как описано на предыдущих страницах.Ниже приведено изображение некоторых дополнительных элементов крыши, которые входят в конструкцию;

Дополнительные брусья в двускатной крыше;

  • Стяжка воротника: Хомуты представляют собой горизонтальные деревянные балки, прикрепленные болтами к стенкам стропил для образования прочной треугольной формы.
  • Прогон: Стропила проходит от одного конца крыши до другого и служит опорой для общих стропил. Поддерживается —
  • Стойки: Стойки используются для подпорки прогона и передачи этой нагрузки на несущую стену или другой кусок древесины, простирающийся спереди назад. Они не передают нагрузку на балки потолка.
  • Вешалки: Вешалки представляют собой высокие деревянные балки, обычно размером 220 x 45, которые выступают из каждой стены и сидят на ней. Металлическая обвязка используется для крепления балок потолка к подвесам, чтобы они не провисали под весом потолка, за счет технического уменьшения их пролета.
  • Двускатная крыша шаг за шагом

    Шаг 1: Стеновые плиты и балки

    Разместите стеновые пластины в любых центрах, которые вам нужны для вашей двускатной крыши (400, 450, 600 или 900 в зависимости от веса кровельного покрытия, например, черепицы) и разрежьте / закрепите балки чтобы они были параллельны друг другу и на одном уровне с задним краем стеновых панелей.

    Шаг 2: гребень

    Определите, какой ширины вы хотите, чтобы плиты перекрытия баржи. Измерьте общую длину здания и дважды прибавьте к ней размер свеса / потолка, по одному для каждого торца фронтона. Отрежьте прямой кусок материала конька до этой длины и поместите его на стеновые пластины с одинаковым выступом на каждом конце. Перенесите все положения стропил на конек, чтобы потом было быстрее и легче прибить стропила.

    Шаг 3: Общие стропила

    Для двускатной крыши используются только обычные стропила.Измерьте пролет и используйте его для расчета длины стропил, включая свес. Вырежьте пару и проверьте, подходят ли они друг другу, прежде чем разрезать остальные (сложите все отметки на настенной пластине, чтобы получить их количество). Отрежьте четыре дополнительных стропила до нужной длины, на этот раз без птичьего рта, чтобы использовать их для лестничных ферм (барж) снаружи.

    Шаг 4: Поднимите стропила

    Стропила, которые я поставил первыми для двускатной крыши, являются третьей парой от концов. Я оставляю два, которые будут составлять балку лестницы, напоследок.Прибейте две пары к настенным пластинам и оставьте верхние части незакрепленными, опираясь друг на друга для поддержки. Вы должны иметь возможность протолкнуть доску конька между стропилами, они защемят ее и удержат на месте. Не повредит вырезать опору для поддержки конька, пока вы работаете на этом этапе или попросите кого-нибудь помочь. Прибейте стропила к коньку. Заполните также все остальные стропила, кроме концов, подпирая их по ходу движения.

    Шаг 5: Лестничные фермы

    Есть несколько способов сделать это.Вы можете просто прибить последние стропила к стеновой плите, а затем вырезать и закрепить их на 400 центрах. Я предпочитаю положить башмаки и положить сверху стропила, разложить их и прибить гвоздем. Переверните его и уложите стропило без птичьего рта напротив него спиной к спине, затем перенесите на него положение выступов, прежде чем прибить его к ним, чтобы сформировать лестничную ферму. Тогда это довольно легко поднять и прибить за один раз, и я считаю это намного быстрее и безопаснее, чем возиться на крыше с башмаками и т. Д.На картинке ниже показано, как устроены башмаки, как если бы стропила без птичьей пасти еще не прибивали.

    Шаг 6: Закрепите фронтальный конец

    Если только фронтальный конец не является кирпичной кладкой, вам нужно будет построить немного шипов, чтобы заполнить конец фронтона, а затем обшить его чем-то вроде фанеры или шпунтованной доски . Во-первых, положите вертикальный брус прямо под гребень, чтобы поддержать его. Затем поместите две пластины по диагонали от настенной пластины к той, которая была только что размещена под коньком, они также помогут удерживать башмаки, образующие ферму лестницы.Наконец, заделайте оставшиеся пустоты в 400 центрах, чтобы заполнить пробелы.

    Шаг 7: Хомуты

    Хомуты нуждаются в вырезе седла на каждом конце, и они должны быть зафиксированы на уровне, чтобы получить преимущество. Сумма, которая вам понадобится, должна быть указана на техническом чертеже. Если стропила находятся в 900 центрах, я бы поставил хомут на каждую, если они 400, вам иногда может сойти с рук все остальные. Держите сиденье срезом примерно на 10 мм от внешнего края стропила. Иногда проще поместить по одной на каждом конце и по одной посередине, а затем протянуть веревочную леску, чтобы ускорить установку остальных.

    Шаг 8: прогоны и распорки

    Двускатная крыша должна иметь подкосы и опору, чтобы выдерживать вес кровельного покрытия.

    Щелкните здесь, чтобы увидеть советы по облицовке и потолку

    Есть вопросы или комментарии по поводу устройства двускатной крыши?
    .

    Как правильно класть металлочерепицу на двускатную крышу. Как положить металлочерепицу своими руками С чего начать класть металлочерепицу

    О том, как класть металлочерепицу — видео уже достаточно снято. Однако немногие видеоролики могут похвастаться полным раскрытием этой темы. В нашей статье мы постараемся восполнить этот пробел, рассказав читателю обо всех нюансах, связанных с монтажом этого кровельного материала.

    Правила крепления металлочерепицы

    Для начала рассмотрим общую концепцию крепления металлочерепицы в виде следующего свода правил:

    • лист материала фиксируется в местах его контакта с обрешеткой при прогибе волны;
    • к первому бруску обшивки, листы нижнего ряда крепятся через волну над ступенькой;
    • на другие бары — максимально близко к шагу ниже;
    • со стороны торцевой доски, листы скреплены в каждую волну;
    • каждый лист притягивается ко всем стержням обшивки;
    • в местах нахлеста с целью крепления вертикального нахлеста листы скрепляются друг с другом посредством коротких (19 см) волн осенью.

    Совет! При хранении листов металлочерепицы рекомендуется укладывать их деревянными рейками. Листы следует транспортировать по одному, надев защитные перчатки и взявшись за их края по длине.

    Правила установки саморезов

    Места крепления саморезов

    Саморезы вкручиваются в листы металлочерепицы намертво, без полного прижатия уплотнительной прокладки.

    По периметру ската крыши в прогибы каждой волны устанавливаются крепления.Затем осуществляется крепление к каждому бруску обрешетки саморезами в шахматном порядке.

    При максимальном приближении винтов к ступени волны они становятся малозаметными, так как расположены в тени. В нахлесты металлические листы вкручиваются под углом, что обеспечивает лучшее прилегание листов друг к другу.

    В среднем расход саморезов для крепления кровли составляет 6-8 шт. за кв.м. и 3 ед.за погонный метр комплектующих с каждой стороны.

    Применение саморезов без шайбы, оснащенных специальной резиновой лентой, или неоцинкованных саморезов может привести к проникновению влаги под кровлю, коррозии металлочерепичных листов, а также снижению прочности крепежных элементов.

    Неправильное крепление саморезов приводит к расшатыванию креплений, неплотному прилеганию кровельных листов между собой и появлению заметного шва

    Крепление фурнитуры производится всеми поперечными волнами с шагом 35 мм или продольными волнами в верхний гребень через одну волну.

    Совет! Для вкручивания саморезов удобнее всего использовать шуруповерт или дрель с небольшой скоростью вращения.

    Правила работы с кровельными листами


    Схема листа современной металлочерепицы

    При резке листов черепицы используют электролобзик с лезвием по металлу, ножовку или ножницы по металлу (электрические или ручные).

    Запрещается использовать УШМ с насадкой в ​​виде абразивного круга — покрытие теряет свои антикоррозионные качества из-за его выгорания и налипания металлической стружки на покрытие.

    Использование болгарки в процессе резки профилированных листов с полимерным покрытием приводит к выгоранию оцинкованного слоя в месте реза, что увеличивает скорость коррозии и отслаивает полимерное покрытие.

    В процессе резки листов металлочерепицы потребуются баллончики с краской для подкраски полученных участков, повреждений, потертостей полимерного покрытия.

    В местах нахлеста между листами во время дождя может возникать капиллярный эффект – влага просачивается наружу, поднимаясь выше уровня слива между листами, плотно прижатыми друг к другу.

    Во избежание возникновения такого эффекта на каждом листе металлочерепицы делается капиллярная канавка, обеспечивающая свободный сток воды, проникшей под лист.

    Металлочерепица выпускается с одинарным и двойным пазом, расположенным как с левой, так и с правой стороны. Капиллярные канавки листов закрывают последующими листами.

    Монтаж кровельных листов


    Правила укладки металлочерепицы

    Рассмотрим, как правильно укладывать металлочерепицу:

    • При установке листов, особенно при укладке в несколько рядов, до 4 x 0.Соединяются листы толщиной 4-0,5 мм. При наложении их в один ряд друг на друга листы получают все большее смещение (на 10м карнизе — до 3см). По этой причине материал лучше укладывать с небольшим вращением против часовой стрелки (по часовой стрелке, если капиллярная канавка расположена с правой стороны). При этом необходимо стремиться к тому, чтобы правые (или левые) углы кровельных листов в одном ряду располагались на одной прямой. Величина смещения листа черепицы при токарной обработке составляет 2 мм.
    • Листы укладывают в конце укладки первого листа в направлении как влево, так и вправо от него. Главный критерий при выборе направления – простота монтажа. Как правило, его начинают со стороны, где нет вырезов, скосов, предусматривающих необходимость подрезки листа, и проводят в сторону примыкания другого ската (к ендове или косому гребню между скатами).
    • При монтаже с накладкой листа, для закрытия капиллярной канавки край следующего листа помещается под волну заданного.Это несколько облегчает монтаж, так как лист тем самым фиксируется другим металлическим листом, не допуская при этом соскальзывания последнего. Но такой вариант укладки сулит большую вероятность повреждения покрытия.
    • Независимо от сложности геометрии откоса, листы черепицы выравниваются в строго горизонтальном положении по линии карниза и с выступом, рекомендованным производителем плитки. Общее правило для каждого вида следующее: листы собирают в блок из 2 – 4 листов, скрепляя их между собой короткими саморезами, и крепят одним саморезом как можно выше к обрешетке. .Таким образом появляется возможность поворачивать весь блок относительно этого самореза и выравнивать листы по боковой кромке и карнизу ската.
    • При монтаже плитки в несколько рядов первый лист укладывают справа налево, выравнивая его по торцу и карнизу, затем поверх первого укладывают второй лист, временно прикрепляемый к коньку одним саморезом по центру листа оба листа выравниваются и скрепляются между собой саморезами.Стык нижнего и верхнего листов фиксируется к вершине волны саморезами через волну.

    Третий лист укладывают слева от первого и скрепляют между собой, после чего накладывают четвертый лист поверх третьего и соединяют их в верхней части нахлеста без фиксации к обрешетке, с возможностью поворота стыка относительно к саморезу, удерживающему 2-й лист у конька крыши.

    Затем блок выравнивается по торцу и карнизу, листы окончательно крепятся к обрешетке.По завершении настила первого блока, состоящего из 4-х листов, к нему выкладывается и крепится следующий блок.

    Монтаж металлочерепицы на треугольный скат


    Процедура выполняется в следующей последовательности:

    • Перед началом монтажа отметьте центр ската и проведите по нему ось. Далее на листе плитки отмечают аналогичную ось и совмещают оси листа и ската. Закрепите лист саморезом на коньке.С обеих сторон от него продолжайте укладку по описанному выше принципу.
    • На треугольных скатах кровли, на ее косых коньках и в ендовах требуется подрезка листов. Для более удобной разметки листов сооружают специальный «черт»: берут 4 доски, 2 из которых укладывают параллельно, а затем скрепляют их поперек с остальными досками. Крепление обеспечивается шарнирным, а не жестким. Между внешней стороной правой доски «тире» и внутренней стороной левой предусмотрено расстояние, равное рабочей ширине кровельного листа.
    • При работе инструментом подготовленный к резке лист укладывается на уже уложенный. «Черток» укладывают с одной стороны в ендову или на конек крыши, намечая линию среза по другой. При разметке линии реза поперечные доски приспособления располагают в строго горизонтальном положении.
    • Листы, размещенные на ендовах, маркируются таким же образом. По окончании укладки цельного листа поверх него монтируется лист, требующий подрезки.«Черток» устанавливается путем вращения навесных досок. Внутренняя часть вертикальной доски укладывается на ендову, а поперечные доски укладываются горизонтально.

    После обеспечения заданных условий на незакрепленном листе проводится линия разметки. Наносится по внешней стороне второй вертикально стоящей доски, лежа на ендове. Лист снимается, разрезается по разметке и кладется рядом с прикрепленным листом. Монтаж последующих листов металлочерепицы осуществляется аналогично.

    Устройство сквозных выходов и слуховых окон

    Устройство сквозных выходов в кровлю осуществляется с помощью специальных проходных элементов, обеспечивающих герметичность проходов. Монтаж таких элементов осуществляется в соответствии с прилагаемой к ним инструкцией.

    Места прохода слоев паро-, тепло- и гидроизоляции заклеены скотчем, а стыки мед с элементами заполнены силиконовым герметиком.Как правило, герметик и ленты поставляются вместе с втулкой.

    Обработка выступающих мансардных окон производится по аналогии с обработкой стыков между скатами. Сначала укладывают нижние ендовы, после дранки, а затем верхние ендовы.

    Так как существует вероятность просачивания влаги между листами металлочерепицы и верхним ендовы на откосе слухового окна, то в сборе обязательно должен быть уложен универсальный или пористый саморасширяющийся уплотнитель.

    Нижние ендовы немного выходят за линию фронтона, чтобы обеспечить сток. Верхние долины обрезаются.

    Итак, мы рассмотрели правила укладки металлочерепицы на скатах крыш различной формы, поэтому надеемся, что теперь, купив металлочерепицу — как ее класть, вы будете иметь полное представление.

    Крыша является одним из основных элементов любого здания. Для его отделки используются самые разнообразные материалы, среди которых особой популярностью и уважением пользуется металлочерепица.Разобравшись, как класть металлочерепицу своими руками, вы сможете проводить работы по обустройству кровли без привлечения сторонних специалистов, значительно сократив финансовые затраты.

    Перед началом работы подготовьте все необходимые инструменты, материалы, защитную одежду и аксессуары. Максимальный срок хранения металлочерепицы в «комнатных» условиях около 1 месяца. Если вам нужно хранить материал более длительный срок, рекомендуется выбрать для этого какое-нибудь постоянно проветриваемое помещение, а сами листы располагать под определенным наклоном.

    Все эти мероприятия проводятся для того, чтобы обеспечить защиту металлочерепицы от вредного воздействия влаги. Попадая на материал, он просто будет стекать с него или быстро испаряться в условиях хорошей вентиляции помещения.

    При транспортировке материала и погрузочных работах нужно следить, чтобы листы укладываемого кровельного материала не соприкасались друг с другом слишком тесно. При загрузке и выгрузке материала лист следует держать за стыкующиеся края, так целостность изделия точно не будет нарушена.

    Лучше всего работать в удобной обуви с как можно более мягкой подошвой. Из одежды будет достаточно простого комбинезона и пары защитных перчаток. Подготовьте рулетку для измерения листов плитки, которые будут укладываться. Для крепления кровельного материала требуется отвертка.

    В местах расположения вальм, ендов и других подобных мест необходимо будет раскроить листы материала. Лучше всего это делать специальными ножницами, которыми пользуются профессиональные кровельщики.Если их нет, можно использовать другой инструмент. Самое главное, что он позволяет получать аккуратные и ровные срезы, не деформируя края.

    Категорически не рекомендуется резать листы рубероида болгаркой. Во-первых, это запрещено делать самим производителям металлочерепицы. Нарушение этого условия автоматически аннулирует вашу гарантию. Во-вторых, при воздействии абразивного круга болгарки произойдет нарушение защитного покрытия и структуры материала в целом, что приведет к значительному снижению срока его службы и надежности кровельной системы в целом.

    Начальные этапы укладки металлочерепицы

    Монтаж любого кровельного материала начинается с подготовки основания. В случае с металлочерепицей работы начинаются с монтажа гидроизоляционного и ветрозащитного материала. Пленка крепится к стропилам. Влагозащитный материал необходимо укладывать таким образом, чтобы он выступал от торца конструкции крыши примерно на 20 см. С помощью скоб закрепите материал на стропильных ногах.

    После укладки всей пленки приступайте к устройству контробрешетки…Для его сборки традиционно используется доска шириной 4 см и толщиной 2,5 см. За счет контробрешетки будет обеспечена финишная фиксация теплоизоляционных материалов и создана максимально эффективная циркуляция воздуха. Гидроизоляцию следует укладывать в направлении стропильных ног.

    Пленка не должна сильно растягиваться. Он должен свисать с края стропил примерно на 1-2 см.

    Уложите материал внахлест около 15 см.Проклейте швы металлизированным скотчем. В результате получается отличный гидроизоляционный слой, который нормально переносит перепады температур и другие негативные воздействия.

    При выборе досок для сборки обрешетки нужно ориентироваться на такой параметр, как шаг установки стропильных ферм. Если фермы размещаются на расстоянии 90 или 120 см друг от друга, обрешетку рекомендуется собирать из досок шириной 10 см и толщиной 3 см. В случае размещения ферм с шагом 60 см рекомендуется рекомендуется брать доску 10х2.5 см. Обрешетка устанавливается от начала карниза. Отсюда следует непосредственно начинать укладку металлочерепицы.

    Выберите шаг обрешетки, ориентируясь на длину волны листов укладываемого кровельного материала. После завершения обрешетки приступайте к закреплению торцевых реек. Поместите их выступом примерно на 4 см выше обрешетки, установленной на предыдущем шаге. Также к стропилам нужно прикрепить карнизные рейки. Планка карниза крепится еще до начала монтажа металлочерепицы.Для крепления планок используйте саморезы. Отдельные элементы укладываются с нахлестом около 10 см.

    Руководство по укладке плитки

    Рекомендуется сначала укладывать листы максимально длинной стопкой. Это ускорит и упростит выравнивание кровельного покрытия. При выравнивании ориентируйтесь на карниз. Положите первый лист в удобном для вас месте, не забывая при этом держать свес карниза на уровне примерно 4-4,5 см.

    Листы укладываются с обязательным нахлестом в 2 волны.Не забудьте выровнять каждый лист материала с карнизом и сделать уступ 4-4,5 см по краю. Продолжайте укладку металлочерепицы по этой схеме. Установите саморезы на основании так называемой волны рубероида. Первые крепежи следует располагать на пересечении листов уложенной металлочерепицы внахлест, а последующие вкручивать на каждой волне.

    На лист, который находится на минимальном расстоянии от карниза, саморезы вкручиваются через каждые 2 волны рисунка профиля.Вкрутите все остальные крепления на каждую 2-ю фигуру, а также на каждую 3-ю волну.

    Продолжайте крепить листы материала в первоначально выбранном порядке и направлении. Нахлест на верхнюю часть профиля профиля должен быть не менее 13 см.

    Расположение других важных элементов

    При выполнении кровельных работ с применением металлочерепицы не обделяйте вниманием такие элементы, как конек, различные планки и ендовы. Каждый из этих элементов имеет важное значение в общей конструкции кровельной системы.

    Основной задачей указанных объектов является защита основной части пространства под кровельным материалом от атмосферных осадков, листвы и прочего мусора. На современном рынке доступно немало эффективных решений, позволяющих организовать максимально качественную защиту подкровельных пространств. Каждый из этих материалов устанавливается по своей технологии, которая обязательно приводится производителем в сопроводительной инструкции.

    Заложите основу долины.Все доски этого элемента укладываются в одной плоскости с досками конструкции обрешетки по всей кровельной системе. При обустройстве ендовы также не забудьте оставить зазоры примерно в 2 см между всеми соседними планками. Эти щели в дальнейшем будут использоваться для организации вентиляции всего подкровельного пространства.

    Измерьте необходимую длину карниза, ориентируясь на длину карниза. Планка фиксируется в углу ендовы. Далее вам нужно будет уложить непосредственно ендову.Помните при этом о необходимости указания направляющих линий. В дальнейшем они значительно облегчат вам задачу по укладке листов металлочерепицы.

    Расстояние между направляющими линиями должно быть не менее 20 см. Далее необходимо уложить герметик. Его нужно взять так, чтобы получившийся отступ от направляющих был 3 см, а линии уплотнения находились на расстоянии 26 см друг от друга.

    Начните с полноразмерных листов, оставив обрезку и резку как можно позже. Измерьте площадь листа металлочерепицы возле ендовы.Определить расстояние от рейки до перекрытия. Все это поможет сделать измерительная лента.

    Вам необходимо нарисовать ориентир, по которому можно разместить листы рубероида на подготовленном для этого ящике. Лучше сразу снять определенное количество мерок, чтобы не тратить на это время в будущем. Поместите срез на лист рубероида и вырежьте специальными ножницами.

    Если вы обнаружите на краске какие-либо повреждения, обязательно закрасьте их покрытием такого же цвета перед установкой листа на предусмотренное для него место.В противном случае материал достаточно быстро заржавеет, что не лучшим образом скажется на его эксплуатационных характеристиках.

    Уложить металлическую кровлю над ендовой. Поместите вырезанный лист вдоль направляющих, нанесенных на предыдущих шагах. Поместите вырезанные по размеру листы в соответствии с направляющими линиями. Торцевая пластина крепится почти так же, как и металлические листы, т.е. по направлению к коньку. Подрезать этот элемент нужно уже по коньку.

    Саморезы длиной 7 см и 4.8 мм в диаметре используются для крепления торцевой пластины. Крепить нужно через каждые 50-80 см, не забывая о нахлестах.

    Конек крыши можно крепить непосредственно к листам металлочерепицы. Для крепления также используются саморезы. Крепить необходимо через каждые 2 волны листа. Коньковые планки укладываются с нахлестом 10 см.

    Для наиболее безопасного перемещения по площади кровли при ее устройстве и обслуживании на карнизе следует возводить вертикальное ограждение.Обрешетку для такого забора лучше всего делать сплошной. Фиксация опор осуществляется с помощью оцинкованных шурупов. Установите их там, где изгибаются волны металлических листов. Монтаж опоры забора осуществляется с привязкой к уклону ската крыши. Рекомендуется монтировать опоры с шагом 90 см. После завершения установки всех опор нужно закрепить на них ограждение.

    Для предотвращения несанкционированного неконтролируемого схода снега с крыши установите снегозащитный экран.Этот элемент также оснащен прочной обрешеткой. Расположите опоры для снегозадержателя с шагом 100 см. Кронштейны отлично справляются с опорной функцией. Устанавливайте так, чтобы между концом снегозадержателя и последней опорой было не более 50 см.

    Снегодержатель устанавливается по аналогии с рейлингом. Этот элемент рекомендуется располагать на расстоянии около 35 см от карниза. При ширине склона более 8 м рекомендуется установка дополнительных снегозадержателей.Такой элемент обязательно должен присутствовать над мансардными окнами.

    Если вы не хотите заниматься сборкой и установкой полноценного снегозадержателя, можно попробовать обойтись только брусом. Крепить следует через волну кровельного листа.

    Таким образом, ничего сложного в самостоятельной укладке металлочерепицы нет. Нужно просто полностью разобраться в каждом этапе работы и понять порядок установки дополнительных элементов. Следуйте инструкции и все обязательно получится.

    Удачи в кровельных работах!

    Видео — Как положить металлочерепицу своими руками

    Не забудьте сразу после установки снять защитную пленку, если она есть.

    Во время укладки следует осторожно ходить по металлочерепице в мягкой обуви (или в обуви на мягкой подошве). При ходьбе по профилированным листам наступайте на обрешетку. При ходьбе по листу — шаг в прогиб волны, поперек сгиба профиля.

    Общие правила крепления металлочерепицы (рис. 62):

    • лист крепится на прогиб волны в местах соприкосновения с обрешеткой;
    • к начальной обрешетке нижние листы крепятся над ступенькой через волну;
    • к остальным рейкам листы крепятся максимально близко к ступеньке снизу;
    • со стороны торцевой доски, листы крепятся к каждой волне;
    • все листы должны быть притянуты к каждой планке;
    • в местах нахлеста листов для крепления вертикального нахлеста листы скрепляются между собой короткими саморезами (19 мм) по падению волны.
    рис. 62. Правила крепления металлочерепицы

    Другими словами, саморезы необходимо затягивать туго, но не сминая полностью уплотнительную прокладку. По периметру ската в прогиб каждой волны ставятся крепления. Далее к каждой рейке осуществляется крепеж с шахматным расположением саморезов. Как можно ближе к шагу волны они незаметны, так как находятся в тени. Саморезы лучше вкручивать в нахлест металлочерепицы под углом, так листы лучше притягиваются друг к другу.Средний расход кровельных саморезов 6–8 штук на квадратный метр и 3 штуки на погонный метр фурнитуры с каждой стороны.

    Использование неоцинкованных саморезов, саморезов без шайбы с резиной EPDM приводит к проникновению влаги в подкровельное пространство, коррозии профлистов и снижению прочности крепления. Неправильное крепление саморезов – к ослаблению крепления, неплотному прилеганию листов друг к другу и образованию заметного шва.

    Фурнитура крепится к каждой поперечной волне с шагом 350 мм или продольно через одну волну к верхнему гребню. Для затягивания шурупов лучше всего использовать отвертку или дрель на небольшой скорости вращения патрона.

    Для резки металлочерепицы используйте ножовку по металлу или электролобзик с металлическим полотном. Допускается резка ручными ножницами или электроножницами. Не используйте УШМ с абразивным кругом (болгаркой) — покрытие теряет свои антикоррозийные свойства из-за прожога покрытия и налипания металлической стружки на поверхность.

    Применение болгарки с абразивным кругом для резки профильных изделий с полимерным покрытием приводит к выгоранию оцинкованного слоя в месте реза, в результате чего увеличивается скорость коррозии в месте реза и отслаивается полимерное покрытие , коррозия металлических частиц, налипших на лист после резки, почернение полимера.

    Используйте баллончики для подкраски образовавшихся в процессе монтажа участков, потертостей и повреждений полимерного покрытия.

    Между листами металлочерепицы в местах их нахлеста во время дождя может возникать капиллярный эффект — при просачивании влаги, поднимающейся между плотно прижатыми листами выше уровня стока воды.Для предотвращения возникновения этого эффекта на всех листах металлочерепицы делается капиллярная канавка, обеспечивающая свободный сток воды, попавшей под лист или воды, образовавшейся на внутренней поверхности листа в результате конденсации водяной пар. Металлочерепица выпускается как с двойной, так и с одинарной капиллярной канавкой, как с левой, так и с правой стороны. Капиллярная канавка каждого листа должна быть закрыта следующим листом.

    При укладке в несколько рядов до четырех листов толщиной 0.стыкуются 4–0,5 мм. Накладываясь друг на друга в одном ряду, они получают все возрастающее смещение, на десятиметровом карнизе до 3 см. Поэтому металлочерепицу целесообразно укладывать с небольшим поворотом против часовой стрелки (по часовой — для листов с капилляром паз справа), стараясь, чтобы левые (правые) углы листов в одном ряду находились на одной прямой. Величина смещения листа при токарной обработке составляет 2 мм. Если листы уложены длинными листами, но в один ряд (без стыков по высоте ската), то повороты листов не нужны.

    Укладка листов осуществляется после размещения первого листа как слева от него, так и справа. Главный критерий выбора направления – простота монтажа. Начинают со стороны, где нет скосов, вырезов, необходимости подрезки листа, и прокладывают в сторону примыкания другого ската, то есть к косому гребню или к ендове между скатами.

    При монтаже лист перекрывает на одну волну предыдущий лист, закрывая капиллярную канавку.При укладке с накладкой листа для закрытия капиллярной канавки край следующего листа подкладывают под волну предыдущего. Это немного облегчает укладку, так как лист фиксируется другим листом, предотвращая соскальзывание последнего листа, однако при таком варианте монтажа велика вероятность повредить покрытие.

    Какой бы сложной ни была геометрия откосов, листы выравниваются строго горизонтально по карнизу с рекомендованным производителем плитки свесом.Общее правило: металлочерепица собирается в блок из 2-4 листов (листы скрепляются между собой короткими саморезами) и как можно выше крепится к обрешетке одним саморезом. Таким образом появляется возможность повернуть весь блок относительно этого самореза и выровнять листы по карнизу и боковому краю откоса.


    рис. 63. Последовательность укладки листов металлочерепицы в один ряд

    При укладке листов в один ряд (рис. 63) уложите первый лист, выровняйте его по карнизу и торцу ската, временно прикрепите одним саморезом прикрутить по коньку (в центре листа), затем сбоку положить второй лист, выровнять его относительно первого, скрепить листы между собой.Если кажется, что листы «не стыкуются», следует сначала приподнять лист над другим, а затем, слегка наклонив лист и двигаясь снизу вверх, укладывать фальц за фальцом и скреплять шурупом по верхней части волна под каждой поперечной складкой. Таким образом уложите три-четыре листа, скрепив их между собой, выровняйте блок листов по линии карниза (не забудьте про свес) и прикрепите листы к обрешетке. Не прикрепляйте последний лист в ряду, пока не развернете и не выровняете следующий блок листов.

    При установке листов в несколько рядов (рис. 64) первый лист уложите справа налево, выровняйте по карнизу и по торцу, затем приложите второй лист (поверх первого), временно закрепите его одной саморезом -саморезы по гребню в центре листа, совместите листы и закрепите их между собой саморезами. Стык верхнего и нижнего листов фиксируется саморезами к вершине волны через волну. Положите третий лист слева от первого, соедините листы, затем положите четвертый лист поверх третьего.Листы соединяют друг с другом короткими саморезами в верхней части нахлеста так, чтобы они не прикручивались к обрешетке и могли вместе вращаться относительно самореза, удерживающего лист у конька крыши. Выровняйте весь блок по карнизу и торцу, а затем окончательно прикрепите листы к обрешетке. После укладки и закрепления первого блока из четырех листов к нему раскладывается и закрепляется следующий блок.


    рис. 64. Последовательность укладки листов металлочерепицы в несколько рядов (два варианта)

    Возможен и другой вариант установки.Уложите первый лист, выровняйте его по карнизу и торцу откоса, временно прикрепите одним саморезом в верхней части (по центру листа), затем сбоку положите второй лист, выровняйте по сначала скрепите листы между собой. Положите третий лист поверх первого и соедините листы. Выровняйте весь блок по карнизу и торцу ската, поворачивая его при необходимости вокруг самореза, вкрученного в первый лист. После выравнивания зафиксируйте весь блок и прикрепите к нему следующие листы металла.

    При выравнивании блока из 3-4 листов, скрепленных вместе, может потребоваться их небольшой поворот. В связи с тем, что блок держится на одном саморезе, не рекомендуется соединять в блок более четырех листов. Кроме того, большое количество листов сделает блок слишком тяжелым не только для самореза, но и для рабочих.

    При укладке листов на треугольный скат (рис. 65) перед началом монтажа необходимо отметить центр ската и провести через него ось.Затем отметьте на листе одну и ту же ось и совместите оси на скате и листе. Закрепите лист одним саморезом у конька. Продолжите установку от него в обе стороны по принципам, описанным в предыдущих вариантах.

    рис. 65. Последовательность укладки листов металлочерепицы на вальмовые крыши

    На треугольных скатах, в ендовах, на косых гребнях необходима подрезка листов. Чтобы удобно размечать листы, можно соорудить так называемую «черточку». Необходимо взять четыре доски, две из них уложить параллельно друг другу и скрепить оставшимися двумя досками поперек.Крепление должно быть шарнирным, а не жестким. Расстояние между внутренней стороной левой доски и внешней стороной правой доски делают равным рабочей ширине кровельного листа — 1100 мм. Для работы инструментом на уже смонтированный укладывают отрезанный лист, укладывают «черт» с одной стороны конька крыши или в ендове, а с другой проводят линию реза. При разметке линии реза поперечные «штриховые» доски должны располагаться строго горизонтально.

    Листы на ендовах маркируются таким же образом.После монтажа целого листа поверх него укладывают лист, который нужно разрезать. Устанавливаем «черт», поворачивая навесные доски. Внутренняя часть вертикальной доски должна лежать на ендове, а поперечные доски должны быть установлены горизонтально. Если эти условия соблюдены, на отрывном листе проводим линию разметки. Линия разметки проводится по внешней стороне другой вертикальной доски, не лежащей на ендове. Снимаем лист, разрезаем его по разметке и кладем рядом с закрепленным листом.Монтаж следующих листов осуществляется аналогично.

    Монтаж сквозных выходов на крышу следует производить с использованием проходных элементов, обеспечивающих герметичность проходов. Для этих целей оптимально подходят специальные проходные элементы, например, Вильпе, они монтируются в соответствии с прилагаемой к ним инструкцией. Места прохода через гидро-, тепло- и пароизоляцию необходимо заклеить скотчем, стыки между элементами заполнить силиконовым герметиком.Обычно ленты и герметик входят в комплект для прохода.

    Конструкция выступающих мансардных окон (коротких ендов) аналогична конструкции стыков скатов. Сначала укладывают нижние енды (рис. 66), затем черепицу, потом верхние енды. Поскольку велика вероятность попадания влаги между верхней ендовой и металлочерепицей на скате слухового окна, в узел необходимо закладывать универсальный или саморасширяющийся пористый уплотнитель. Нижние ворота несколько вынесены за линию фронтона для обеспечения водоотвода.Верхние долины обрезаются.

    рис. 66. Оформление коротких ендов металлочерепицей

    Статьи основаны на нормативных документах и ​​инструкциях производителей кровельных материалов.

    Крыша – важнейшая часть конструкции любого здания. Крышу можно сделать еще красивее – нужно только знать, как правильно класть металлочерепицу.

    Если установка производилась по инструкции, то вы получите не только красивую крышу, но и долговечную.Металлическая черепица является искусственной заменой глиняной черепицы.

    Начало работ по устройству металлочерепицы

    Совет! Перед началом работы нужно подготовить спецодежду, необходимые для работы инструменты, приспособления для подъема листов материала на высоту.

    В нормальных условиях пачку листов металлочерепицы можно хранить в течение месяца, вне зависимости от того, герметична упаковка или нет.

    Если материал нужно резать достаточно долго, то лучше выделить для этих целей какое-нибудь проветриваемое помещение, листы расположить под определенным наклоном, это делается для того, чтобы дополнительно защитить материал от влаги.Он будет испаряться или просто капать с поверхности черепицы.

    При разгрузке или загрузке материала очень важно следить за тем, чтобы черепица не терлась друг о друга. Держитесь за края стыка, так вы не сможете повредить целостность листов.

    В качестве спецодежды можно использовать специальную обувь на мягкой подошве, перчатки и строительный комбинезон.

    Необходимые инструменты при укладке металлочерепицы

    Для измерения листов для кровли используется рулетка; чтобы прикрепить металлочерепицу к обрешетке, прибегают к помощи шуруповерта.При монтаже ендов, примыканий вальм и других участков, нуждающихся в обрезке, нужно использовать специальные ножницы, вырубную машинку или любой другой инструмент, при использовании которого не будут деформироваться края реза.

    Категорически не рекомендуется использовать болгарку для резки металлочерепицы. Используя такой инструмент, помимо всех повреждений, вы лишаетесь гарантии производителя материала.

    Подготовка основания

    Любой тип кровли необходимо начинать с монтажа основания.Строго горизонтально начинаем укладывать ветрозащитную мембрану, сначала крепим пленку от карнизов, поверх стропильной системы.

    Используемый гидроизоляционный материал должен выступать на 200 миллиметров от торца крыши. Крепим материал скобами к стропилам.

    Нюансы стиля

    После закрепления пленки скобами дополнительно сооружаем контробрешетку из доски 25 х 40 мм. Таким образом, мы фиксируем утеплитель полностью и обеспечиваем правильную циркуляцию воздуха.Укладываем слои гидроизоляции в сторону стропил.

    Важно укладывать пленку с провисом 10-20 миллиметров по краю стропильных ног, соблюдая нахлест 150 миллиметров на швы между материалом.

    В результате получаем гидроизоляционный слой, не боящийся резких перепадов температуры.

    Установка горизонтальных реек

    Для крыши, имеющей шаг стропил 900 миллиметров или 1200 миллиметров, для обрешетки отлично подойдут доски размером 30 х 100 мм.

    При шаге фермы 600 миллиметров подойдет доска 25 х 100. Концевая рейка обычно на 10 мм больше, чем все остальные рейки. Установку обрешетки под листы металлочерепицы нужно начинать с начала карниза, от которого начинается монтаж самого кровельного покрытия.

    Это очень важно при создании так называемого «ступенчатого карниза». Рассчитываем шаг обрешетки по длине волны листов металлочерепицы.

    Карниз и торцевые рейки

    После того, как установка обрешетки завершена, крепятся торцевые обрешетки.Их необходимо устанавливать с выступом на 40 миллиметров выше обрешетки.

    К стропилам также крепим планки карниза. Закрепляем карнизную планку еще до начала работ по монтажу листов металлочерепицы, с нахлестом 100 миллиметров, фиксируем саморезами.

    Для подъема листа рубероида на крышу используйте две вертикальные опоры, в нашем случае доски.

    Поднимите простыню обеими руками, и ваш напарник снимет ее с опор.Не забывайте, что пока лист поднимается, нельзя ходить рядом с опорами.

    Приступаем к монтажу листов металлочерепицы

    По представленному в данной инструкции материалу есть специальная статья (см. монтаж металлочерепицы: видео). В нем вы можете найти видео о том, как класть металлочерепицу, чтобы более подробно и наглядно увидеть описанные в этом тексте действия.

    Стоит выровнять листы по карнизу, начинаем укладывать длинные листы, так их будет легче выровнять под прямым углом.Первый лист монтируем там, где вам удобно, соблюдаем карнизный свес 45 миллиметров.

    Крепим лист саморезами у карнизов и конька. Остальные листы укладываем внахлест в две волны на каждый предыдущий лист металлочерепицы. Таким образом, нужно укладывать определенное количество листов.

    Необходимо соблюдать выравнивание по карнизу, делая выступ на 45 мм от края. Продолжаем монтировать листы по тому же принципу.

    Укрепляем металлочерепицу на обрешетку

    Необходимо закрепить листы рубероида на обрешетке на основании волны гонта, используя саморезы размером 4,8 х 29 мм. Начинаем крепить в местах пересечения листов внахлест, затем на каждую из волн металлочерепицы.

    На ближний к карнизу лист через каждые две волны шаблона профиля вкручиваются саморезы. Остальные саморезы необходимо вкручивать выше по уровню от нижних на каждую вторую фигуру и на каждую третью волну в стороны.

    Некоторые элементы стиля

    Крепить листы металлочерепицы стоит в том порядке, который вы выбрали с самого начала монтажа кровли. Делаем нахлест по верхнему краю шаблона профиля не менее 130 мм. Необходимо вкрутить саморезы в основании волны в обрешетку возле края профиля.

    Прочие, не менее важные элементы кровли

    При устройстве металлочерепицы нельзя игнорировать такие важные части кровли, как ендовы, торцевые планки, конек.Эти элементы выполняют свою особую роль во всей общей конструкции крыши.

    Основной задачей всех перечисленных элементов является защита вентиляционного пространства под металлочерепицей от попадания внутрь снега, дождевой воды, падающих листьев с деревьев и прочего.

    Современные производители материалов для строительства крыш разработали множество различных решений для эффективного утепления внутренних пространств под кровлей. Правильный монтаж всех этих элементов – очень важная часть процесса возведения кровли.

    Правильно обустраиваем долину

    Начинаем закладывать основание долины. Плинтусы должны быть уложены заподлицо с досками обрешетки по всей поверхности крыши.

    В процессе монтажа основания ендовы между планками необходимо оставлять зазоры в 20 миллиметров, для последующего проветривания подкровельного пространства. Карнизная планка измеряется по длине и подгоняется под длину карниза.

    Установлен прямо на углу долины.Затем приступаем к укладке самой ендовы, не забудьте четко обозначить направляющие линии, они нам понадобятся в дальнейшем, когда мы будем укладывать кровельные листы.

    Минимально допустимое расстояние между направляющими линиями не может превышать 200 миллиметров. Далее уплотняющий материал подгоняется так, чтобы отступ от направляющих линий составлял 30 миллиметров, а расстояние между уплотняющими линиями составляло 260 миллиметров.

    С самого начала желательно укладывать листы в натуральную величину, т. к. на данном этапе кровельных работ не следует использовать листы, требующие раскроя и подгонки.Далее измеряем площадь, которую потом будет занимать металлический лист рядом с ендовой.

    Измерьте расстояние от направляющей до непосредственного перекрытия.

    В первую очередь начертите ориентир, который понадобится при укладке последующих листов металлочерепицы на смонтированную обрешетку. Лучше сделать сразу несколько измерений. Отметив место реза на листе металлочерепицы, разрежьте его ножницами специальной конструкции.

    Если вы заметили какие-либо повреждения, царапины или трещины на лакокрасочном слое, то используйте краску того же цвета, что и материал, для закрашивания видимых дефектов.

    Сразу после завершения работ на предыдущем шаге установите металлочерепицу поверх ендовы, расположив срез листа материала по ранее отмеченным направляющим линиям.

    Монтируем конек и торцевую пластину

    Торцевую планку необходимо крепить по аналогии с листами металлочерепицы — в направлении от карниза к коньку торцевая планка подрезается по коньку.

    Для крепления торцевой планки к торцевой доске поверх листов металлочерепицы прибегают к помощи саморезов 4.размером 8 х 70 и соблюдаемым шагом 500 – 800 миллиметров, не забывая про нахлест.

    Крепим конек прямо по кровельным листам, с помощью саморезов, делая отступ через каждые две волны черепицы. Планки конька должны иметь нахлест 100 миллиметров.

    Внимание!

    Как класть металлочерепицу так, чтобы не нарушить герметичность герметизирующего материала? Вкрутите шурупы так, чтобы они не доставали до него.

    Таким образом сохраняется достаточная герметичность стыков, что не позволяет воде проникать в подкровельное пространство.

    Важные моменты при составлении проекта крыши крыши

    Современные поставщики строительных материалов всегда поставляют именно те материалы, которые требуются заказчику.

    Перед заказом стройматериала стоит составить небольшой проект, если у вас нет возможности составить полноценные чертежи своего проекта, то стоит нарисовать хотя бы примерную схему вашей кровли, сделав правильную замеры в нескольких местах ската крыши, чтобы потом не возникло проблем при монтаже кровли из металлочерепицы.

    Некоторые компании, оказывающие услуги по поставке строительных материалов, могут сами выехать на ваш объект и профессионально составить проект устройства кровли.

    Рассчитают необходимое количество материала, необходимые инструменты, если у вас их нет.

    Таким образом можно значительно минимизировать потери материала при резке; это просто приводит к гораздо меньшему количеству отходов.

    Вот и все, наша статья-инструкция подошла к концу.

    В тексте вы могли узнать, как правильно класть металлочерепицу, для более четкого понимания того, что написано и показано на картинках, сопровождающих статью, предлагаем ознакомиться с видео в статье

    Крыша для дома, облицованная металлочерепицей, получается надежной и долговечной.Процесс несложный даже для начинающего кровельщика, так как этот материал прост в монтаже и имеет малый вес. Перед укладкой металлочерепицы на крышу дома следует изучить технику безопасности и нюансы выполнения работ.

    Подготовка инструментов и строительных материалов

    Для монтажа металлочерепицы вам понадобится следующий инструмент:

    • электропила с твердосплавными зубьями;
    • молоток
    • ;
    • плоскогубцы с изгибом 40°;
    • молоток
    • ;
    • отвертка
    • плюс насадки для работы с саморезами;
    • ножницы для пароизоляционного материала;
    • строительный степлер
    • плюс скобы к нему;
    • рычажные и шлицевые ножницы;
    • Маркировочное и измерительное оборудование;
    • мягкая кисть;
    • эмаль
    • .


    Из материалов нужно подготовить:

    • металлочерепица, имеющая размер листа 1180х3000 миллиметров и толщину 0,5 миллиметра;
    • доски
    • 50х100 и 32х100 миллиметров;
    • деревянных брусков 50х50 миллиметров;
    • строительные гвозди 10 см;
    • дополнительных элементов;
    • пароизоляционная мембрана
    • ;
    • специальная лента для склеивания стыков.


    При укладке и монтаже металлочерепицы необходимо обеспечить безопасность проведения работ.Проще всего использовать крепкую веревку, которую перебрасывают через хребет. Один его конец крепится внизу, а другой обвязывается вокруг корпуса установщика. Лучше использовать профессиональное защитное снаряжение, такое как специальный ремень.

    Монтаж металлочерепицы

    Есть два способа обустроить кровельную систему. В то же время он немного отличается. Если создается теплая крыша, теплоизоляционный материал укладывается в пространство между стропильными ногами.При монтаже холодной системы изоляция укладывается на пол.

    Технология укладки кровли из металлочерепицы предусматривает выполнение работ в несколько основных этапов:

    1. Подготовительные работы.
    2. Монтаж гидроизоляции.
    3. Устройство обрешетки.
    4. Монтаж элементов ендовы.
    5. Крепление примыкающих элементов.
    6. Установка карнизных планок.
    7. Монтаж плитки.

    Подготовительные работы

    Перед укладкой металлочерепицы, шаг за шагом:

    1. Проверяется прямоугольность скатов.Желательно, чтобы разница длин диагоналей не превышала 2-х сантиметров. Если это значение больше, то имеет место перекос скатов, и это обстоятельство значительно усложнит монтаж.
    2. Выполняется антисептическая обработка. Деревянные элементы, из которых состоит стропильная система, покрываются специальными пропитками и антипиренами. После окончания укладки кровельного материала это станет невозможным.

    Укладка гидроизоляции

    Работа выполняется в следующей последовательности:

    1. Сначала укладывается пароизоляционная мембрана.После высыхания всех деревянных элементов рулон раскатывают и закрепляют в углах, образовавшихся на стыке соседних скатов. Гидроизоляционный материал укладывается горизонтально вдоль стропил. Мембранные полотна располагаются таким образом, чтобы верхняя полоса находилась над нижней с нахлестом не менее 10 см. Стыки проклеиваются скотчем. Чтобы мембрана не смещалась во время работы, ее фиксируют скобами.
    2. Пароизоляционный материал крепят с помощью деревянных брусков, прибивая их поверх мембраны к ножкам стропил гвоздями.

    Устройство обрешетки

    Рабочий процесс включает следующие шаги:

    1. Мембраны крепятся к краю карниза. Для этого вдоль карнизного свеса прибиваются одна к другой 2 доски размером 50х100 миллиметров и на их поверхность выводится край пароизоляционного материала.
    2. Ящик набит. Чтобы обеспечить одинаковый зазор между досками, используйте шаблон, сделанный своими руками, например, из обрезной доски.Поверх ранее прибитых брусков создают обрешетку из досок размером 32×100 миллиметров с интервалом не более 30 сантиметров.
    3. Укладка обрешетки завершена. На коньке с каждой стороны откоса дополнительно прибивается по одной обрешеточной доске.

    Как поставить элементы долины

    На данном этапе необходимо соблюдать определенную последовательность:

    1. Нижняя планка установлена. На внутреннем изломе кровельной системы в месте стыка скатов крепится нижний брусок, необходимый для обеспечения стока осадков с прилегающих гонтов.При установке секций соблюдается нахлест не менее 10 см. Работу начинают с нижнего отрезка, чтобы потом на него накладывался верхний отрезок.
    2. Верхняя планка установлена. После укладки основной части листов металла верхнюю планку монтируют поверх нижней планки, используя для фиксации саморезы. Главное не перетянуть их – для этого между листом материала и планкой оставляют зазор.

    Пошаговое крепление примыкающих элементов

    Монтируются следующие элементы:

    1. Нижняя планка … Он крепится к обрешетке лопатой на нижнем конце трубы.
    2. «Стяжка» … Под планку подводится металлический лист с бортами по краям для отвода осадков. Этот элемент направляется либо вверх по карнизу к водосточной системе, либо в ендову, когда уклон большой.
    3. Боковые планки … Устанавливаются с помощью лопатки на нижнюю часть планок.
    4. Верхняя планка … Для ее установки на боковых пластинах делается лопатка.
    5. Черепица … Листы материала укладываются вокруг смонтированного примыкания, двигаясь снизу вверх.
    6. Наружная отделка … После завершения монтажа плитки наружные планки крепятся саморезами. Делают работу в той же последовательности, что и в случае с внутренними планками. Место их примыкания к трубе изолируется с помощью битумной ленты.


    Чтобы в дальнейшем не появлялись протечки, нужно правильно монтировать планки примыкания:

    1. Сначала делается разметка … Брусок кладут на трубу и маркером проводят линию.
    2. Штроба нарезанная … По маркировке штроба нарезана болгаркой или штроборезом. Используйте щетку, чтобы смахнуть с нее пыль.
    3. Планки устанавливаются … Загнутый край планки укладывается в штробу. Другой ее конец крепится к обрешетке через каждые 25 сантиметров саморезами.
    4. Соединение полосы с трубой герметизировано … Для этого используют битумный или кровельный силиконовый герметик. После его высыхания зона примыкания проклеивается битумной лентой.

    Укладка металлочерепицы на скатную кровлю связана с некоторыми дополнительными трудностями, они объясняются наличием внутренних стыков между соседними скатами, поэтому в этом случае для обеспечения герметичности их прилегают к стенам и вентиляционным каналам, а сделан внутренний фартук.

    Установка карнизной планки

    Перед укладкой черепицы на крышу:

    1. Держатели прилагаются … Крепление желоба монтируется на нижнюю доску обрешетки. Иногда карнизная планка устанавливается без них, для чего используются короткие держатели. Они крепятся не на обрешетку, а на лобовой доске.
    2. Устанавливается карнизная планка . Ее нижний край закрепляется так, чтобы он захватывал крепления держателей. Верхний конец планки закрепляют саморезами на первой из досок обшивки на расстоянии 30 миллиметров от ее продольного края.Карнизная планка крепится поверх держателей.
    3. Оборудуется пароизоляция … Край полосы проклеен соединительной лентой СП-1. Пароизоляционную мембрану выводят на край и крепят к нему.

    Как укладывать черепицу на крышу из цельного листа

    Чтобы кровля служила долго, необходимо знать, как металлочерепица ложится на скат, для чего можно воспользоваться подробной инструкцией.

    Процесс установки сплошного листа от конька до карнизной планки предполагает следующие виды работ:

    1. Материал готовится … Лист кладут на ровную поверхность и маркером отмечают линию реза. С помощью ручных ножниц, а лучше электроинструментом, разрезают лист по разметке.
    2. Срез плитки окрашен … Материал должен быть максимально защищен от коррозионных процессов.
    3. Первый лист примеряется и пришивается … Нужно знать правильно. Его необходимо поднять на обрешетку и выровнять по коньку и краю ската.Когда проблема, как выставить первый лист металлочерепицы, решена, материал фиксируется на обрешетке саморезами с использованием EPDM-прокладки. Кровельное покрытие фиксируется в том месте, где волна опускается и максимально прилегает к обрешетке. Саморезы вкручиваются в шахматном порядке через волну.
    4. Остальные листы крепятся … После первого листа приступайте к монтажу остального материала. Второй и последующий лист укладывают так, чтобы соблюдался нахлест металлочерепицы – их края должны заходить под уложенный ранее фрагмент.Таким образом, предыдущий лист находится над следующим за ним.


    Кроме сплошных листов часто используют их куски. Сначала монтируется первый ряд, а затем поверх него укладывается второй ряд, соблюдая 15-сантиметровый нахлест. Просто нужно знать, в таком случае, чтобы не испортить материал.

    Техника безопасности

    При укладке металлочерепицы необходимо соблюдать все требования техники безопасности:

    1. Листы черепицы поднимаются на высоту исключительно по наклонным направляющим.Находиться под ними в это время человеку нельзя, так как эта зона опасна для жизни.
    2. Перемещение черепицы с помощью веревочного крюка запрещено на объекте высотой более одного этажа. Возможно неконтролируемое раскачивание листов при порыве ветра.
    3. С металлочерепицей разрешается работать в перчатках, чтобы не пораниться об острые края.
    4. Установка и подъем черепицы не могут выполняться в одиночку. Мастеру должны помогать 1-2 человека.
    5. Кровельщик должен использовать страховочный пояс и трос при работе на высоте.
    6. Перед укладкой металлочерепицы на крышу необходимо убедиться, что обрешетка кровли держится прочно.
    7. Монтаж кровельного покрытия производится в безветренную погоду.
    8. При монтаже необходимо осторожно передвигаться по листам черепицы над обрешеткой, надевая мягкую обувь и наступая на прогиб волны.

    Ошибки при укладке металлочерепицы

    Начинающие кровельщики чаще всего допускают следующие ошибки:

    1. Крепление снегозадержателей саморезами для монтажа металлочерепицы.Такая ошибка приводит к тому, что под тяжестью снежной массы снегозадержатели отрываются. Обычно в комплект к этим элементам входит около десятка саморезов М8×50, исходя из каждой секции. Крепеж меньшего диаметра, применяемый для гонта, использовать не следует. В том случае, если кровельный материал монтируется наемной бригадой монтажников, владельцу дома необходимо проверить проделанную работу. Дело в том, что часто рабочие используют кровельные саморезы для крепления снегозадержателей, так как не хотят менять насадку на шуруповерте.
    2. В местах примыкания кровельного покрытия к дымоходу остается зазор. Этот недостаток приводит к проникновению влаги в кровельный пирог. При обводе трубы необходимо, чтобы стеновой профиль и герметик были заподлицо с наружным фартуком, который необходимо сделать максимально плотным к поверхности конструкции дымохода. При неправильном выполнении монтажа, например, в случае использования битумной ленты, устранение проблемы окажется временным.В результате постоянного перепада температур такие герметики со временем отойдут, и появится щель.
    3. Наличие зазоров в местах примыкания плитки к ендове. Как и в предыдущем случае, появление больших щелей – результат халатного отношения кровельщиков к своей работе. Подобные ошибки приводят к обязательному попаданию осадков в кровельный пирог, что значительно снижает срок службы кровельной конструкции.
    4. Возникновение коррозионных процессов на линии реза.Причина появления этого недостатка – резка металлочерепицы болгаркой с отрезным диском по металлу. Эту ошибку чаще всего допускают начинающие кровельщики, не желающие приобретать специальный инструмент. Процесс, связанный с резкой металла диском, вращающимся со значительной скоростью, заканчивается перегревом полимерного покрытия, предохраняющего плитку от коррозии. В результате лист в месте среза начинает ржаветь, при этом покрытие постепенно исчезает.
    5. Искривление кровельного материала в результате хранения. Если черепица была куплена заранее и неправильно уложена, листы могут погнуться. В результате возникнут трудности с укладкой и выравниванием металлочерепицы. Эта работа займет много времени, и, возможно, вам придется приобретать материал заново. Чтобы гонты не деформировались, высота штабеля для их хранения не должна быть более 70 сантиметров. Если материал хранится более одного месяца, штабели разбирают и переносят в обратном порядке.
    6. Саморезы были затянуты слишком сильно или слишком слабо. Подобную ошибку обычно допускают начинающие монтажники, не имеющие соответствующего опыта. При незатянутом саморезе в отверстие начинает проникать вода и не избежать процесса коррозии. Если крепеж перетянуть, защитное покрытие будет повреждено и в этом месте произойдет коррозия металла.

    пошаговых инструкций по самостоятельной отделке крыши.Покрытие крыши металлочерепицей своими руками С чего начать кладку металлочерепицы

    Металлочерепица

    – современный кровельный материал, удачно сочетающий в себе привлекательный внешний вид керамической черепицы с легким весом и недорогой ценой металлочерепицы. Его преимуществами считаются хорошие эксплуатационные характеристики, коррозионная стойкость и долгий срок службы. Важно, что, зная особенности этого материала и имея базовые строительные навыки, вы без труда сможете покрыть крышу металлочерепицей самостоятельно.Монтаж металлочерепицы своими руками напоминает процесс создания многослойного торта, компоненты которого улучшают и дополняют друг друга. В этой статье мы пошагово опишем проверенный «рецепт» создания надежной качественной кровли из металлопрофиля.

    Укладка металлочерепицы своими руками – это проверенный способ быстро и недорого покрыть крышу гаража, сада или небольшого жилого дома. Эта кровля представляет собой разновидность металлопрофиля с волнистым рельефом, напоминающим по форме традиционную черепицу.Металлочерепица изготавливается из оцинкованной стали, на которую в процессе производства наносится полимерное покрытие из пурала, пластизоля или полиэстера. Кровля из этого материала имеет следующие преимущества:

    • Легкий вес. Один квадратный метр металлочерепицы весит 3,5-4,5 кг, что позволяет увеличить шаг между элементами стропильного каркаса, удешевив возведение кровли.
    • Механическая прочность. Кровля из этого материала обладает высокой прочностью и несущей способностью, поэтому легко выдерживает снеговые и ветровые нагрузки, даже если шаг между стропилами достаточно большой.
    • Коррозионная стойкость. Кровля из металлопрофиля не подвергается разрушительному воздействию коррозии, поскольку надежно защищена слоем цинка и полимерным покрытием.
    • Долгий срок службы. Кровля из металлочерепицы своими руками служит уже более 20 лет, благодаря высокому качеству металла и прочности полимерной защиты.

    Важно! Зная, как покрыть крышу металлочерепицей самостоятельно, можно значительно сэкономить, ведь монтаж кровельного покрытия обходится в 50-70% от стоимости закупки материалов.

    Состав кровельного пирога

    Монтаж металлочерепицы своими руками заключается в создании многослойного кровельного пирога, который состоит из пароизоляции, утеплителя, гидроизоляции и самого покрытия. Чтобы кровля из металлопрофиля прослужила долго, стоит правильно подобрать конструктивные элементы, подходящие друг другу, и соблюдать правила, которые предписывает инструкция по монтажу. Кровельный пирог под металлочерепицу состоит из следующих частей:

    1. Пароизоляция.Так называют пленку, которая пропускает пар, но блокирует воду и конденсат, предохраняя утеплитель от намокания. Пароизоляцию необходимо уложить на нижнюю поверхность стропил и зафиксировать строительным степлером.
    2. Стропильные ноги. Чтобы покрыть крышу металлочерепицей своими руками, нужно правильно рассчитать шаг между стропилами и установить их ровно на коньковый прогон и мауэрлат. Прочность и несущая способность крыши зависит от того, сколько стропил поддерживает кровельный материал.
    3. Теплоизоляция. Монтаж теплоизоляции осуществляется между стропильными ногами каркаса, поэтому шаг между ними должен соответствовать ширине утеплителя.
    4. Гидроизоляция. Поверх стропил необходимо уложить гидроизоляцию, чтобы она защищала элементы деревянного каркаса от конденсата или атмосферной влаги.
    5. Ящик. Этот элемент стропильного каркаса служит для распределения веса кровельного материала. Кровельный материал необходимо укладывать на обрешетку.Шаг между его ламелями выбирают в соответствии с весом покрытия и углом наклона ската.
    6. Кровельный материал. Металлочерепица своими руками укладывается на обрешетку. Для крепления используют специальные кровельные саморезы.

    Обратите внимание, что металлическая кровля бывает 2 видов — теплая и холодная. Холодная кровля отличается от теплой отсутствием в составе кровельного пирога теплоизоляционного слоя и пароизоляции. Эта конструкция дешевле, но может использоваться только в тех случаях, когда чердак или второй этаж не отапливается.

    Стропильная рама и обрешетка

    Перед тем, как покрыть крышу металлочерепицей, необходимо собрать стропильный каркас. Каркас является своеобразным несущим каркасом строения, который поддерживает его геометрию, а также распределяет и передает вес кровли на фундамент строения. Изготавливается из древесины хвойных пород, пропитанной антисептиком и антипиреном, или из металла. Металлическая стропильная система дороже, но выдерживает большие нагрузки, поэтому можно увеличить шаг между элементами.Каркас крыши собирается в следующей последовательности:

    1. В первую очередь устанавливается мауэрлат. Опорный брус укладывается на верхнюю обвязку дома, закрепляется залитыми в бетон металлическими шпильками или анкерными болтами. Мауэрлат делается из бруса сечением 150х150 мм и монтируется на стены, на которые будут опираться скаты крыши. Сколько скатов у крыши — столько и опорных брусков нужно.
    2. Затем устанавливаются затяжки, соединяющие мауэрлат с шагом 1-1.2 метра. Затяжки делаются из бруса 100х100 мм или 100х150 мм.
    3. Вертикальные стойки устанавливаются посередине каждой затяжки с шагом 1-1,2 м. Чтобы они стояли вертикально, их подпирают временными откосами.
    4. Поверх стоек нужно уложить коньковый прогон. Так называется брус, который образует, на него будут опираться стропильные ноги.
    5. Далее необходимо монтировать стропильные ноги каркаса с шагом 0,6-1,2 м. Шаг между стропилами зависит от того, сколько весит кровельное покрытие, сечения элемента и ширины утеплителя.
    6. Стропила должны быть покрыты гидроизоляцией для защиты от конденсата и атмосферной влаги. Пленку стоит укладывать «в провис», чтобы она не порвалась под напором воды.
    7. В последнюю очередь нужно смонтировать обрешетку из реек сечением 30х30 мм или листов влагостойкой фанеры. Шаг между элементами обрешетки выбирают в соответствии с весом кровельного материала и сколько градусов составляет угол между поверхностью ската и основанием крыши.Чем пологие крыша, тем плотнее должна быть обрешетка и тем меньше шаг между речками.

    Важно! Покрыть крышу металлочерепицей можно независимо от ее конструкции. Минимальный рекомендуемый уклон для данного вида кровельного материала составляет 12-15 градусов. Если крыша более плоская, то монтаж производится с обязательной обработкой стыков герметиком для предотвращения протечек.

    Изоляция

    Перед укладкой металлочерепицы следует позаботиться о защите деревянных элементов каркаса от пара, конденсата и влаги.Металлическая кровля обладает высокой теплопроводностью, поэтому быстро нагревается, но при этом легко отдает тепло, поэтому ее необходимо утеплять. В процессе возведения кровли из металлочерепицы монтируются 3 вида утеплителя:

    • Пароизоляция. Инструкция по укладке металлопрофиля предписывает обязательную установку пароизоляции на нижнюю поверхность стропильных ног. Эту роль выполняют специальные мембраны, которые пропускают воздух, но блокируют воду, не давая утеплителю промокнуть.Ведь при повышении влажности теплоизоляционного материала всего на 5% его эффективность снижается вдвое и после высыхания не восстанавливается.
    • Теплоизоляция. Между стропилами прокладывается утеплитель для сохранения температуры в доме. Защищает от холодного воздуха зимой и предотвращает нагрев подкровельного пространства от раскаленной кровли летом. В качестве утеплителя используют минеральную вату, эковату, стекловату, пенополистирол или пенополиуретан. Сколько слоев утеплителя нужно для защиты дома от промерзания, рассчитывается в соответствии с климатическими условиями.
    • Гидроизоляция. Поверх стропильных ног укладывается гидроизоляционный материал, защищающий стропильный каркас и утеплитель от попадания влаги. Полосы пленки или диффузной мембраны монтируются внахлест, чтобы вода не затекала между ними.

    Опытные мастера говорят, что невозможно покрыть крышу металлочерепицей без комплексного использования всех трех видов утеплителя. Только работая в комплексе, утеплитель, пароизоляция, гидроизоляция становятся эффективными.

    напольное покрытие

    Инструкция, как правильно класть металлочерепицу, пользуется популярностью у неопытных мастеров. Для работы с этим неприхотливым кровельным материалом не требуются специальные навыки или сложные инструменты. Укладка покрытия осуществляется с помощью кровельных саморезов, шуруповерта, строительного уровня и герметика и циркулярной пилы с диском по металлу. Процесс укладки металлопрофиля выглядит следующим образом:

    1. Перед укладкой металлочерепицы сначала нарезаются листы.Для упрощения этой задачи можно приобрести металлочерепицу, длина листа которой соответствует размеру ската, тогда при укладке не будет горизонтальных стыков, и не придется резать материал. В других случаях для вырезания покрытия в размер используется циркулярная пила или электролобзик.
    2. Затем укладывается металлочерепица. Нижний ряд выкладывается первым, начиная от края ската. Между листами делается нахлест 10-23 см или 1-2 волны. Чем более плоская крыша, тем больше перекрытие.
    3. Стыки между листами можно обработать герметиком на силиконовой основе для предотвращения протечек.
    4. Каждый лист металлочерепицы крепится оцинкованными саморезами, снабженными широкой пресс-шайбой, закрывающей монтажное отверстие от проникновения воды.
    5. После укладки покрытия формируются коньковые, торцевые, откосные карнизы с помощью доборных элементов, устанавливаются водоотводные элементы.

    Важно! Зная, как правильно класть металлочерепицу, не прибегая к услугам профессиональной бригады строителей, можно значительно снизить затраты на строительство.Справиться с кровлей из этого практичного и легкого материала можно вдвоем за 3-5 дней.

    Видео инструкция

    Металлочерепица

    выгодно отличается от других вариантов кровли. Еще бы: кровля из металлочерепицы – это просто, красиво и недорого. Благодаря современным технологиям существует множество разновидностей этого материала, которые ранжируются по материалу основы, покрытию, глубине стельки и геометрии.

    Самостоятельно сделать такую ​​крышу не самое сложное, особенно если вооружиться знаниями и инструментами.

    Виды металлочерепицы
    Чтобы правильно выбрать металлочерепицу для кровли, нужно иметь в виду плюсы и минусы каждой ее разновидности.

    На основе:

    сталь
    • – самый популярный вид, чрезвычайно стойкий к внешним воздействиям;
    • Алюминий
    • – самая легкая черепица, прочная, не подвержена коррозии. Однако он дороже стали, а гамма его цветов ограничена;
    • медь
    • – отличный вариант для кровли, не нуждается в защитном покрытии, благородно выглядит.

    На фото — одна из разновидностей металлочерепицы, алюминиевый каскад

    По охвату:

    • полиэстер — самый дешевый вариант. Такая металлочерепица может быть матовой или глянцевой;
    • Пластизоль
    • тоже не самый дорогой вид покрытия. Это пластиковая пленка;
    • пурал — металлочерепица-глянец. Это покрытие устойчиво к коррозии и изготовлено на основе полиуретана;
    • PVF2 — эластичное покрытие, устойчивое к температурам и имеющее множество оттенков.

    Глубина и геометрия стельки:

    • андалузия — покрытие со скрытым креплением. Минус – необходимость аккуратной и частой обрешетки;
    • челка – плитка с внушительной высотой волны, но меньшей монтажной шириной. Позволяет получить эффект «3D»;
    • кантри – этот вид похож на натуральную черепицу, имеет утонченный вид (мягкие и ровные волны), прост в укладке и долговечен;
    • Каскад
    • – самый экономичный вариант металлочерепицы.Ширина установки достаточная, формы прямые, что позволяет подчеркнуть классический стиль здания и его изысканность;
    • Monterrey — самый распространенный тип. Очень похож на настоящую черепицу, может иметь симметричные или асимметричные ступени, профиль закругленный.

    Самостоятельный монтаж кровли из металлочерепицы включает в себя 3 этапа: подготовка конструкции, монтаж металлочерепицы, монтаж доборных элементов.

    Инструкции по установке

    Для работы нужно:

    • отвертка или отвертка;
    • молоток
    • ;
    • ножницы для резки и металла;
    • ножовка по металлу;
    • рельс и маркеры для разметки;
    • Электролобзик
    • .

    Подготовка стропильной системы

    1. С ящиком обходимся. Чем пологий скат крыши, тем меньше шаг обрешетки. Правильное расстояние необходимо для точной установки металлических кровельных листов. Насытить ящик огнем и агентами гниения.
    2. Если вы собираетесь использовать помещение под крышей, установите теплоизоляцию.
    3. Монтировать пароизоляцию из специальной пленки, соблюдая 3 правила:
      1. от 150 мм между листами пароизоляции;
      2. от 200 мм материала внахлест на стены;
      3. застежка с небольшим провисанием.

    Укладываем металлочерепицу

    Важно! Для резки листов металлочерепицы нельзя использовать «болгарку». Область возле среза сильно нагревается, декоративный, защитный слои и оцинковка просто выгорают. Листы проржавели.

    Установка прочих элементов

    1. Части конька монтируем внахлест, величина которого указана в паспорте. Через каждую волну нижних листов коньки крепятся саморезами.
    2. Для обустройства желобов используйте элементы из набора с металлочерепицей. Под них нужны специальные конструкции обрешетки.
    3. Карнизы, фронтоны и дымоходы, вентиляционные каналы, мансардные окна, тросы, снегозадержатели, заборы, лестницы и мостики монтируются также с использованием комплектных материалов и прилагаемой инструкции.

    Кровля мансардной крыши с металлочерепицей

    Набирающая популярность металлочерепица не обошла стороной и мансардные крыши. Причины те же: простой монтаж, эстетичный вид и долговечность.

    На фото — дачный дом с мансардным этажом, перекрытый крышей из металлочерепицы

    Особенности

    Есть 5 особенностей, на которых основан монтаж мансардной крыши с металлочерепицей:

    1. стыковка листов должна производиться по волне;
    2. листы также стыкуются по рядам обрешеточной доски, в каждой волне устанавливаются саморезы в местах стыков;
    3. при монтаже на карниз кровельный лист выступает за край карниза на 5 см, между первой доской обрешетки и краем карниза — не более 25 см;
    4. коньковая доска обрешетки на 1 см толще остальных для хорошей вентиляции, крепление происходит с шагом 0.8 м в гребень волны;
    5. Монтаж кровли
    6. по торцам подразумевает торцевые планки на саморезы с шагом 0,8 м. То же самое относится и к водосточным желобам.

    Инструкция по монтажу
    Свод правил устройства мансардной крыши с металлочерепицей будет зависеть от ее типа. Рассмотрим прямоугольный вариант:

    • Монтируем стропильную систему и обрешетку. Шаг под стропила 60-90 см, обрешеточная доска шириной 10 мм, толщиной 25 мм.Выравниваем карнизную доску и забиваем ее.
    • Затем устанавливаем крючки для водостока на карнизную планку. Для лучшей стыковки всех листов сначала их крепят саморезами через два ряда, после – полностью.
    • Для нормального крепления 4-х листов в один ряд монтируются 2 листа, к ним — пара другого ряда. Герметичность в стыке устраняется выравниванием капиллярной канавки и срезанием части уголка.
    • При наличии мансардных окон лучше использовать одномодульные листы – по 2 на каждое окно.
    • Металлочерепица укладывается с торца — конек монтируется на торцевые планки с уступом 2-3см. Накладываем внахлест элементы плоского конька, полукруглого – по линии профиля.

    Важно! Вентиляция крыши играет важную роль. Если мансардная крыша из металла односкатная, рекомендуется установить аэровалик, препятствующий попаданию снега под конек. Если конек оборудован точечной вентиляцией, требуется герметизация.

    Кровля из профнастила своими руками

    Профнастил

    обладает высокими показателями качества, в том числе универсальностью в качестве рабочего материала, простотой монтажа и реконструкции, минимальными отходами после работ и возможностью монтажа листов без специальной подготовки.

    Типы гофрокартона

    При выборе профнастила ориентируйтесь на литеру маркировки:

    • Н («несущий») — самый прочный лист, придает конструкции удивительную прочность и долговечность;
    • НС («несущая стена») — универсальный вид, имеет средний размер листов и гофр;
    • С («стенка») — элегантный вариант, используемый при отделке стен, крыш, изготовлении заборов и прочего.

    Инструкции по установке

    Монтаж кровли с профнастилом происходит в 3 этапа.

    металлочерепица стоимость

    Цена металлической кровли варьируется в зависимости от стоимости материала, кровли и дополнительных работ.

    Хорошая металлочерепица стоит в районе 160-700 руб. за кв.

    Работа без материалов будет стоить за квадрат:

    • 500-600 руб. — только крыша
    • 770-820 руб. — кровля и обшивка;
    • 1000-1200 руб. — монтаж стропильной системы, обрешетки, кровли;
    • 1500-1650 руб.— новая мансардная скатная крыша с мансардой, стропильная система, утеплители, обрешетка, кровля.

    Дополнительные услуги могут «влететь в копеечку»:

    • 250-280 руб. за м. — снегозадержатели и дренажная система;
    • около 150 руб. за м. — установка карниза и торцевых планок;
    • около 450 руб. за кв.м. — стропильная система с нуля;
    • свыше 7500 руб. – установка мансардного окна в готовую крышу.

    Видео

    Из видео вы узнаете, как профессионально покрыть крышу металлочерепицей, не допуская распространенных ошибок.Также рассматриваются варианты монтажа дополнительных аксессуаров для данного типа кровли.

    Приобретая один из лучших кровельных материалов – металлочерепицу – не экономьте на комплектующих. Комплектацию лучше приобретать у одной фирмы: некоторые фирмы не дают гарантию на свои стройматериалы, если они собраны из «зарубежных» комплектующих. При необходимости лучше сэкономить на рабочей силе и установить качественную и красивую металлочерепицу своими руками.

    Металлочерепица во многих отношениях лучше других кровельных материалов, таких как оцинкованный лист, шифер или битумная черепица.Укладку этого материала обычно доверяют специалистам, но если есть желание, то монтажные работы можно выполнить самостоятельно.

    Проведение расчетов

    Перед началом работы мастер должен уяснить достаточно важный момент. Внешне металлическая крыша выглядит как множество рядов, проходящих поперек ската. Расстояние между рядами называется шагом. Если лист черепицы имеет шаг 35 см и 6 волн, то он называется модулем. На современном рынке строительных материалов предлагаются полотна, имеющие максимум 10 модулей.Минимальное значение равно единице.

    При желании вы можете заказать плитку, ориентируясь на индивидуальные размеры. Однако такой материал будет стоить гораздо дороже. Длина листа не должна быть более 7 м, а минимальное значение – 45 см. Установить металлочерепицу можно самостоятельно (необходимо изучить инструкцию). Ознакомившись с ним, вы сможете понять, что при расчетах необходимо учитывать, что волны и стыки образуют цельное полотно по длине ската.Если вы определитесь с количеством модулей, то сможете рассчитать количество материала, которое следует приобрести.

    В комплект обычно входят стальные двухметровые полосы, а также стальные листы, цвет которых идентичен цвету металлочерепицы. Доски используются для тех крыш, которые имеют уклон 30°. Однако при желании можно регулировать наклон в диапазоне от 11 до 70°. При проведении расчетов важно учитывать не полную, а рабочую, то есть полезную ширину материала.В первом случае значение равно 1180 мм, а во втором — 1100 мм.

    Сначала нужно измерить длину горизонтального ската. Расчет необходимо вести на конек или карниз. Эта величина делится на рабочую ширину листа, о которой говорилось выше. Полученный результат округляется в большую сторону, это позволит получить количество рядов с учетом нахлеста. В целом можно определить площадь закрываемой поверхности, а затем и полезную площадь одного листа.Первое значение делится на второе, что позволяет получить количество листов, которые вам предстоит приобрести.

    Изготовление кровельного пирога

    Система предусматривает наличие пароизоляционного слоя. Его укладывают внутрь стропил со стороны дома. Для этого можно использовать скобы строительного степлера. Это предотвратит попадание пара в обогреватель. В противном случае может начаться процесс гниения.

    Технология укладки металлочерепицы предусматривает расположение утеплителя поверх стропильной системы.Для этого идеально подходит минеральная вата. Для гидроизоляции можно использовать антиконденсатные пленки или классическую гидроизоляцию. На этом подготовка заканчивается.

    Установка обрешетки

    Обрешетка крыши необходима для обеспечения вентиляционного зазора между листом металла и пленкой. В противном случае в месте прилегания металла к пленке слой быстро потеряет свои свойства.

    Для обшивки кровли необходимо использовать рейку, длина и сечение которой 135 см и 30 мм соответственно.Если вы решили использовать пропускающие супердиффузионные мембраны, то контррешетка не нужна.

    Подготовка инструментов и материалов

    Порядок означает соблюдение правил. На первом этапе необходимо подготовить инструменты и материалы, среди них:

    • ножницы по металлу;
    • Электродрель;
    • измерительное устройство;
    • маркер;
    • лестница;
    • длинная рейка;
    • лента монтажная;
    • молоток;
    • средства индивидуальной защиты;
    • гидроизоляция;
    • планки кровельные;
    • планки для конька и торцов;
    • саморезы;
    • направляющая доска;
    • плитка;
    • аэродинамический ролик;
    • декоративные накладки;
    • доски.

    Что касается последних, то их размер должен быть 2,5х10 см.

    Подготовка основания

    В связи с тем, что металлочерепица имеет небольшой вес, она не нуждается в армированном основании, поэтому вам понадобится обычная деревянная обрешетка из реек. Расстояние между ними определяется размером плитки, чтобы не загонять шурупы в пустоту при монтаже. При определении шага следует учитывать и расположение окон, ведь над ними не должно быть стропил.

    теплоизоляция

    Правила монтажа металлочерепицы обязательно предусматривают применение теплоизоляционного слоя. Этот этап требуется не только для устранения теплопотерь, но и для защиты от шума во время дождя. Стропила укрываются пароизоляционным материалом, это может быть Изоспан или Ютафол. Следующим этапом будет укладка слоя утеплителя, затем следует уложить антиокислительную пленку и закрепить ее на стропилах деревянными брусками.Материал между ними должен немного провисать, чтобы конденсат стекал в слив.

    Монтаж металлочерепицы

    Из металлочерепицы и расчет материалов можно сделать своими руками. Все инструкции для этого представлены в статье. Монтаж полотен может производиться одним из двух способов. Если работать, начиная справа, то каждый новый лист ляжет на предыдущий. Чтобы монтаж был правильным, четыре листа сначала прихватываются и выравниваются, а затем соединение можно выполнить саморезом.Этот крепеж должен быть качественным, ведь от него зависит срок службы покрытия.

    Винты должны быть оцинкованы с уплотнительными головками из пропиленового каучука. Это закроет отверстия при скручивании. В месте соединения четырех листов образуется утолщение. Избавляться от него нужно, срезав часть уголка или расправив капиллярную канавку, которая находится под линией штамповки.

    Монтаж отдельных элементов

    Монтаж осуществляется с нахлестом 2 см.Необходимо подогнать размер волны под ширину ската, иначе гребень может оказаться на фронтоне. Систему следует дополнить кровельной планкой, а между ней и листовым материалом разместить дополнительный герметизирующий слой.

    При обустройстве окон или труб, расположенных ниже конька, необходимо брать листы одним модулем. Для каждого элемента конструкции вам понадобится два таких узла. Пошаговая инструкция по укладке металлочерепицы для чайников предполагает установку аэровалика с наклонными скатами.Этот элемент должен располагаться между коньковым брусом и материалом. Это предотвратит проникновение атмосферных осадков под конек. Последний узел устанавливается на рейки, которые располагаются на концах конструкции. Это делается для того, чтобы конек выступал на 3 см.

    Монтаж конька на металлочерепицу потребует соблюдения некоторых нюансов, если эта часть системы плоская. При этом все элементы крепятся внахлест. Тогда как если конек полукруглый, то необходимо следовать линиям профиля.При уклоне крыши более 45° необходимо заранее проверить совместимость той или иной модели коньковой обрешетки. Он должен быть под углом. Если этого не сделать, то последствия могут быть плачевными, иногда приходится даже менять кровельное покрытие. При необходимости коньковые планки можно сгибать и разгибать, чтобы они соответствовали углу крыши.

    Устройство долины

    Для каждой долины требуется дополнительная доска. Монтаж начинается снизу и осуществляется с нахлестом 30 см.Под конек и отбортовку необходимо проложить герметик.

    Между листами и осью будет зазор 10 см. Отступив 1,5 см от линии штамповки, необходимо затянуть саморезы. Если вы все сделали правильно, то после завершения работы вы сможете убедиться, что в месте крепления лист соприкасается с доской, где находится ендова. Если вы допустили ошибки, то крепления окажутся в других местах, а следствием будет то, что на поверхности образуются щели, через которые будет протекать крыша.

    Для того чтобы прикрыть отрезанные листы при монтаже металлочерепицы, пошаговая инструкция которого представлена ​​в статье, необходимо запастись декоративными накладками. Между ними и плиткой нет необходимости прокладывать герметик. Изделия должны быть установлены с нахлестом 10 см. Важно исключить повреждение ендовы саморезами, которые используются для фиксации накладок.

    Довольно часто конец и начало ендовы располагаются на скате крыши.Если брать за пример установку слухового окна, то под ендову необходимо подложить отдельную доску. Для окна в листе должен быть сделан вырез, при этом вдоль стен располагается уплотнительный материал. При этом планка сможет закрыть свес карниза. Затем устанавливаются полосы ендовы, которые обрезаются по краям. Выступающая часть будет плотно прилегать к плиточному листу.

    Установка снегозадержателей

    В зависимости от того, какими конструктивными особенностями обладают снегозадержатели, на сегодняшний день известно несколько технологий их установки.При этом важно учитывать расчетную силовую нагрузку, тип кровли и расположение конструкций на поверхности.

    На металлочерепицу, инструкция которой представлена ​​в статье, предусмотрено определение количества профилей. В дальнейшем они будут закреплены на кронштейнах системы. Количество профилей определяется с учетом геометрии крыши. Для тех участков, где предполагается скопление снега, стеклодержатели следует устанавливать в два уровня.При внушительной площади крыши увеличивается количество рядов конструкции.

    Размещение снегозадержателей планируется на стадии проектирования покрытия; в местах расположения этих узлов необходимо усилить обрешетку с помощью дополнительных опорных досок. Технология укладки металлочерепицы предусматривает установку снегозадержателей, которые фиксируются длинными саморезами, закрепленными на обрешетке. Крепеж должен проходить сквозь кровельное покрытие.

    При определении количества креплений следует учитывать угол наклона кровли, конструкцию обрешетки и длину ската.Заделка отверстий для снегозадержателей должна быть выполнена в обязательном порядке; для этого необходимо использовать резиновые прокладки. Под нижней опорой установлены два уплотнителя. Расстояние между креплениями должно быть равно предельному от 0,5 до 1 м. В кронштейны вставляется профиль с овальным сечением или труба. Элементы соединяются между собой сквозными болтами.

    Поверх гидроизоляционного слоя делается еще одна обрешетка, затем можно приступать к укладке листов. После установки первого ряда его необходимо выровнять по карнизу.С помощью кровельного самореза полотно крепится по центру. Укладка второго листа осуществляется внахлест на первый.

    На следующем этапе монтажа металлочерепицы (пошаговая инструкция представлена ​​в статье и должна быть вами изучена) можно уже основательно крепить листы саморезами. После этого металлочерепица крепится к обрешетке, но в качестве исключения выступает последний лист, который необходимо крепить только после укладки второго ряда.

    Если хотите смонтировать в несколько рядов, то работать нужно справа налево. Первые три полотна укладываются по схеме, которая была описана выше. Саморезы не нужно вкручивать полностью, чтобы была возможность выровнять листы. Четвертое полотно ложится поверх третьего, это позволит закрыть весь откос.

    После того, как вы разложите все листы, можно вкручивать шурупы до упора. Монтаж металлочерепицы, пошаговая инструкция которой будет вам интересна, если вы планируете проводить работы самостоятельно, предполагает установку конька в последнюю очередь, потому что листы укладываются сверху вниз.Все последующие ряды следует подсовывать под предыдущие. Важно подобрать саморезы, цвет которых будет соответствовать цвету материала. Необходимо помнить, что металлочерепица прочная, но достаточно легкая, поэтому ее может сдуть порывом ветра. Неважно, где находится материал — на крыше или на земле.

    Как избежать ошибок

    Вы должны соблюдать пошаговую инструкцию по укладке металлочерепицы.Он предусматривает соблюдение некоторых правил, среди которых следует выделить запрет на работу в обуви с жесткой подошвой, а также на удар о гребень волны. Нельзя наступать на полотно полной ногой. Мастерам нужно помнить, что нельзя ставить ногу перпендикулярно пандусу. Материал нельзя брать голыми руками.

    Заключение

    Довольно часто владельцы загородной недвижимости и домов в черте города доверяют монтаж кровельного материала специалистам.Если вы тоже решили последовать их примеру, то вас должна интересовать стоимость работ. Монтаж металлочерепицы стоит 380 руб. за квадратный метр. Однако к этим работам необходимо добавить стоимость некоторых других услуг, например, установку комплектующих. Они обходятся потребителям в 250 рублей. за погонный метр. в исполнении 450 руб. за погонный метр.

    Однако этот список нельзя назвать полным. Также потребуется установка слоев тепло- и гидроизоляции, без которых крыша будет протекать, а материалы в ее основании будут пропитываться влагой.

    Надежная крыша, имеющая качественную гидроизоляцию и утепление по скатам – мечта любого владельца дачи или загородного дома. Сегодня такая мечта легко осуществима, если она исполнится.

    Перед тем, как будет сделана из металлочерепицы своими руками, вам нужно будет продумать вопрос о демонтаже старой кровли, на которой может отсутствовать гидроизоляция. В данном случае все будет зависеть от технологии, по которой был изготовлен кровельный пирог, и его состояния.

    Список предметов, которые понадобятся для того, чтобы установить новую крышу на ваш дом:

    • ножовка по металлу;
    • антиконденсационные пленки;
    • гидроизоляция
    • ;
    • гвозди оцинкованные
    • ;
    • саморезы;
    • Лента уплотнительная
    • .

    Процесс выполнения контрольных замеров своими руками

    После того, как установка стропил будет завершена, вам нужно будет повторно измерить размеры скатов крыши.Это связано с тем, что при строительстве вполне могли быть какие-то отклонения. Стоит обратить внимание на прямоугольность кровли, ведь за счет доборных элементов удастся скрыть только небольшие дефекты (не более 10 мм).

    Стоит знать, что при обшивке кровли металлочерепицей раскрой листов необходимо производить исключительно с помощью ножовки, ручной электропилы или специальных ножниц.

    Стоит отметить, что использовать технологию, в которой есть гидроизоляция, можно только при уклоне кровли не менее 14 градусов.

    Выбор типа снегозадержателя для кровли будет зависеть от того, из какого материала сделана кровля и сколько снега выпадает в конкретном регионе. Основным размером, от которого будет зависеть длина листов, является длина ската. Это расстояние от конька крыши до карниза, которое необходимо устанавливать с учетом свеса листа с карниза (до 40 мм).

    В том случае, если длина ската превышает 7 м, листы необходимо будет разделить на два и более фрагмента, накладываемых друг на друга (не менее 150 мм).Недостаток длинных листов, имеющих меньшее количество стыков, в том, что с ними очень неудобно работать.

    Стоит знать, что при раскрое листов необходимо производить исключительно при помощи ножовки, ручной электропилы или специальных ножниц. Все места, где остался голый металл, необходимо обработать специальной краской, защищающей сталь от коррозии. При этом ни в коем случае не рекомендуется использовать для раскроя листов популярную УШМ с установленным абразивным кругом.Его использование себя не оправдывает.

    Как установить обрешетку своими руками

    Пространство под крышей обязательно должно иметь хорошую вентиляцию, поэтому понадобится обрешетка и контробрешетка. Между стропилами и листами металла нужно будет разместить антиконденсатные пленки. Гидроизоляцию следует расстилать параллельно карнизу.

    Для мягкой кровли из рулонных материалов необходима сплошная обрешетка.

    Материал должен немного провисать между стропилами.Небольшого провисания в натяжении (1-2 см) будет достаточно. Вдоль стропил поверх него нужно будет прибить небольшие бруски сечением 40х25 мм и более. Это будет контробрешетка, поверх которой необходимо будет закрепить плоские бруски обрешетки. Расстояние равно шагу волны у металлочерепицы. Доску, которая пойдет на карниз, нужно будет выбрать на 10-15 см толще остальных.

    Стоит отметить, что бруски для обрешетки и все остальные деревянные элементы необходимо в обязательном порядке обрабатывать антисептиком.Он способен защитить их от насекомых и гнили.

    Устройство металлической кровли обязательно должно предусматривать использование специальных материалов для гидроизоляции. Существует 2 вида гидроизоляции, поэтому здесь важно не ошибиться. Первый предназначен для защиты утеплителя и стропил от любого проникновения паров влаги изнутри помещения. Вторая гидроизоляция – гидроизоляционные пленки, защищающие от ветра, влаги и конденсата. Их необходимо устанавливать исключительно поверх утеплителя.Они пропускают водяной пар, поэтому он не скапливается в утеплителе. Наклон откосов не позволяет влаге, стекающей с металлочерепицы, надолго задерживаться на пленке.

    Монтаж ендовы и карнизной планки своими руками

    Монтаж правильной кровли из металлочерепицы требует защиты не только от конденсата, образующегося на обратной стороне металлочерепицы, но и от атмосферных осадков. Они могут представлять опасность для нижнего края обрешетки, поэтому здесь может понадобиться карнизная планка.Он состоит из ряда досок, которые прибиваются к обрешетке внахлест друг на друга. Для того чтобы выполнить монтаж своими руками, следует устанавливать оцинкованные гвозди с шагом не более 30 см.

    Схема ендовы.

    Долины следует использовать, когда склоны примыкают друг к другу. Нижний край ендовы должен быть уложен поверх выполненной карнизной планки. Необходимо использовать пористый герметик, чтобы избавиться от зазора между кровельным покрытием и нижней планкой ендовы.

    Накладка ендовы может придать конструкции крыши законченный вид, ее необходимо устанавливать после монтажа листов. Его фиксация происходит в верхней части волны, при этом шаг составляет 30-50 см.

    Необходимо установить торцевую пластину с помощью саморезов. При этом шаг между ними должен быть не более 40 см. Сами полосы необходимо монтировать внахлест (10 см) по длине.

    Как происходит обустройство крыши из металлочерепицы своими руками

    Монтаж покрытия следует начинать с торца одного из скатов после завершения подготовительных работ, включающих укладку антиконденсатной пленки и монтаж обрешетки.

    Если монтаж начинается с левого торца, то второй лист необходимо установить под последней волной первого. Когда работы начинаются с правого конца кровли, новый лист необходимо укладывать поверх последней волны предыдущего. В случае, когда имеется четырехскатная крыша, монтаж нужно будет начинать с середины ската, после чего укладку ведут равномерно в обе стороны.

    Каждый из листов имеет капиллярную канавку по краю. Такая канавка должна быть закрыта краем следующего листа.Необходимо выровнять листы покрытия по карнизной планке.

    Саморезы, которыми крепятся листы, должны находиться в прогибе волны.

    Очевидный факт, что это не сложно, но есть некоторые нюансы, о которых нужно знать. Например, саморезы, с помощью которых крепятся листы, должны находиться в прогибе волны. Необходимо использовать только те винты, которые имеют специальную уплотнительную шайбу.При этом вкручивать их нужно будет строго перпендикулярно материалу обрешетки. Средний расход саморезов совсем не большой. До 8 штук на 1 кв.м.

    Если вкрутить шурупы под углом, они не смогут плотно прижать уплотнительную шайбу, следовательно, будет потенциальная протечка в кровле.

    Важным вопросом является перемещение по кровле в процессе строительных или ремонтных работ. Стоит отметить, что движения по готовой кровле рекомендуется вообще избегать, однако при соблюдении всех существующих правил это может вызвать лишь минимальные проблемы.

    Рекомендуется использовать обувь с мягкой подошвой. Наступать разрешается только на прогибе волны и только в том месте, где обрешетка будет находиться под слоем металла. Ни в коем случае нельзя наступать на гребень волны.

    Крепление конька своими руками для обеспечения хорошей вентиляции

    Правильно установленный конек – залог хорошей, качественной вентиляции подкровельного пространства.

    Этому элементу необходимо уделить особое внимание в момент, когда монтируется металлическая кровля своими руками.

    Покрывные листы не должны сходиться друг с другом, при этом между их краями должно оставаться достаточно места под коньковым брусом. Фиксацию конька следует производить с помощью саморезов, которые вкручиваются в вершину каждой второй волны. Края самих листов нужно будет оклеить уплотнительной лентой.

    Если вам нужно сделать полукруглый конек на четырехскатной крыше, лучше всего будет использовать специальные элементы, такие как Y-образные накладки.

    Даже если человек, выполняющий ремонтные работы, знает, что он может ошибиться при выполнении стыка с такой вертикальной поверхностью, как труба или стена.В таких случаях зона контакта будет изолирована с помощью абатментной планки и самоклеящейся пломбы. Дополнительную герметизацию можно легко создать с помощью герметика.

    Нижние соединительные планки должны быть установлены в подготовленный на поверхности (трубе или стене) паз. Для этого следует выполнить штробовку, после чего необходимо будет удалить пыль и промыть штробу. Примыкающая планка вырезается, устанавливается и фиксируется саморезами.

    После завершения работ вы получите внутренний фартук, но также потребуется организовать отвод воды.Для этого используйте плоский лист металла, края которого будут образовывать борта.

    Кроме внутреннего фартука можно использовать и внешний, который создается из верхних планок примыкания. Установите его практически так же, как и внутренний, за исключением чеканки. Края планок просто крепятся к стене.

    При работе с кровельными работами могут возникнуть некоторые трудности. Такие элементы могут быть внутренними и внешними. В первом случае используется упорная планка, которая устанавливается вместе с пломбой.В том случае, если речь идет о наружном изломе, потребуется использовать карнизную планку.

    Установка водоотвода и снегозадержателей своими руками

    Следует использовать прямоугольные секции. Их желоба нужно монтировать ниже края крыши на 2-3 см.

    Снегозадержатели

    устанавливаются на монтажную пластину с помощью саморезов, доходящих до обрешетки. Они лажают каждую вторую волну.

    Металлочерепица

    в последние годы стала одним из самых используемых кровельных материалов.Такие крыши можно увидеть не только на жилых домах, но и в крупных магазинах, складах, государственных учреждениях и коммерческих офисах.

    Материал получил заслуженное уважение благодаря оптимальному соотношению качества и стоимости. Имеется в виду не только цена металлочерепицы, но и стоимость кровельных работ и периодического обслуживания кровли.

    Металлочерепица — материал с хорошим сочетанием качества и цены

    Металлочерепицей можно покрывать любые типы стропильных систем, но лучше простые двускатные системы.Чем проще стропильная система, тем меньше количество непроизводительных отходов. Если на двускатной она не превышает 2–3 %, то на четырехскатной может увеличиваться до 6–10 %, а на сложной вальмовой до 15–18 %. Сложные крыши рекомендуется покрывать штучными или гибкими материалами.

    Все работы по укладке кровли разбиты на несколько этапов, выполнение каждого из них гарантирует герметичность, прочность и надежность кровли.

    Стадия работы Описание

    Важнейший этап, ошибки, допущенные на подготовительном этапе, имеют крайне негативные последствия.Необходимо правильно подобрать тип кровли, не для каждого металлочерепица считается оптимальным вариантом. Далее решаются вопросы с обустройством площадок для временного хранения строительных материалов. Рекомендуется узнать долгосрочные прогнозы погоды и выбрать благоприятный период для работы, определиться с количеством кровельщиков или помощников. Одной металлочерепицей покрыть крышу дома очень сложно. Такая работа обязательно будет иметь брак и ошибки, что вызовет серьезные проблемы при эксплуатации здания.

    Если проблемы со стропильной системой не будут обнаружены и устранены до начала кровельных работ, то в дальнейшем на их устранение уйдет много времени. К тому же это может сказаться на внешнем виде крыши, она будет несимметричной, с разными уклонами и размерами скатов. Стропильную систему следует проверить на параллельность всех сторон, горизонтальность и вертикальность ее элементов. Сразу стоит обратить внимание на обрешетку.В коньках и ендовах она должна быть сплошной, расстояние первого бруска от карниза должно соответствовать особенностям профиля металлочерепицы. Если есть дымоходы, вентиляционные трубы и другие инженерные элементы, то обрешетка должна учитывать технологию выбранного способа герметизации.

    Металлочерепица классифицируется в зависимости от толщины стального листа, массы цинка на квадратный метр, толщины отделочных полимерных покрытий и их физических характеристик.Это чисто технические параметры, влияющие на технологию монтажа, герметичность и долговечность кровли. Что касается конструкционных свойств, то на процесс укладки они не влияют. В реализации большой выбор металлочерепицы, все имеют небольшие отличия в укладке. Но есть универсальный совет – чем ниже параметры стойкости листа к механическим воздействиям, тем прочнее должна быть обрешетка, меньше шаг реек и надежнее крепление саморезами.Значения сопротивления изгибу зависят от толщины металлического листа и геометрии профиля. Покупать кровельное нужно одновременно с полным перечнем крепежа и доборных элементов. Между теплой и холодной кровлей есть большая разница, обязательно учитывайте это при закупке необходимых материалов и планировании работ.

    Инструменты должны быть в хорошем состоянии и комплектными. Рекомендуется тщательно проверить их состояние, отрегулировать, заточить или купить новые режущие элементы.Крайне рекомендуется купить пояс слесарный, он стоит немного, но приносит существенную пользу. Во время монтажных работ у мастера все под рукой, ему не нужно отвлекаться на поиски метизов или инструментов. Это не только увеличивает скорость кровельного покрытия, но и повышает безопасность работ на высоте. Обязательно сделайте специальные лестницы для монтажа элементов карнизов и водосточных систем. Если в доме два этажа, то рекомендуется установить строительные леса. Для безопасного передвижения по крыше необходимо подготовить специальные лестницы.

    Не следует браться за монтаж металлочерепицы на жилых домах, если нет практического опыта выполнения строительных работ. В таких случаях гораздо дешевле и надежнее обратиться за помощью к профессионалам. Если в строительстве есть концепция, то нужно вспомнить технологию, изучить современные методы и только после этого приступать к монтажу кровли.

    Независимо от вида металлочерепицы и типа стропильной системы основные архитектурные элементы крыши отделываются по одному и тому же алгоритму.

    Рассмотрим монтаж на некоторые элементы крыши, технологии универсальны.

    карнизная доска

    Используется для выполнения двух задач:

    • защита подкровельного пространства от косого дождя. Защищает стропильную систему и обрешетку от намокания;
    • улучшает внешний вид кровли, скрывает деревянные элементы конструкции.

    Важно. Толщина первой планки обрешетки должна превышать толщину остальных, разница соответствует высоте ступени металлочерепицы.Дело в том, что именно в этом месте будет закручиваться первый ряд шурупов, и он выше остальных точек фиксации. Лист должен иметь упор; для этого увеличивается высота первой рейки.

    Еще один нюанс — расстояние между первой и второй рейкой обрешетки должно быть 28 см, между остальными 35 см. Это связано с особенностями профилей и их линейными размерами. К первой рейке саморезами крепится полоса для карниза.

    Цены на карнизные планки

    Дощатый карниз

    Нижняя (дренажная) и верхняя долины

    Довольно сложные элементы кровли, именно здесь чаще всего появляются протечки. В чем разница между нижней и верхней долинами? Первый обеспечивает отвод воды и гарантирует герметичность кровли. Второй играет только декоративную роль, закрывает неровные участки и дополнительные элементы фиксации.

    1. нижняя долина . Обрешетка должна быть сплошной шириной ≈ 20 см с каждой стороны примыкания.Для повышения герметичности перед установкой металлического элемента ендовы можно использовать гибкие битумные материалы для дополнительной гидроизоляции. Вода отводится к карнизной планке, откуда попадает прямо в желоб. Долина фиксируется саморезами с плоской головкой или специальными металлическими планками.
    2. Верхняя долина. Декоративный элемент, закрывающий неровности плитки. Его прикручивают саморезами к гребням волны. Цвет металлического элемента должен точно совпадать с цветом кровельного покрытия.

    Работать над ендовами нужно очень аккуратно, появление протечек в этих местах имеет крайне негативные последствия. Их трудно заметить – узел сложной конструкции, вода может длительное время быть незаметна на видимой стороне крыши, а в это время деревянные конструкции намокают и поражаются гнилью.

    Дымоходы

    В классическом варианте должны иметь две гидрозащиты: нижнюю из гибких материалов, отводящих воду на длинную оцинкованную металлическую пластину, соединенную с желобом, и верхнюю.Второй одновременно с защитой выполняет декоративную функцию. Металлические планки устанавливаются в дымоходах в штробах, вода с полосы попадает на металлочерепицу.

    Проходные элементы для труб

    Примыкающие планки

    Устанавливаются на стыках кровли с вертикальными кирпичными конструкциями и на изгибах скатов. Имеют вид металлических полос, согнутых под тупым или острым углом, материал изготовления такой же, как у металлочерепицы.Рейки крепятся к гребням листов; в некоторых случаях для герметизации больших зазоров между откосами можно использовать резиновый или поролоновый уплотнитель.

    Конек

    Имеет различные геометрические формы, от простого изогнутого металлического листа до выпуклой круглой. Прикручивается длинными саморезами, размеры метизов должны быть на 2–3 см выше высоты волны покрытия. Возможны варианты специальных универсальных крепежных элементов с коньковой планкой для вентиляции.

    Цены на разные виды коньков

    Конек кровли

    Могут быть трубчатыми, решетчатыми и пластинчатыми. Их используют для предотвращения лавины снега с кровли, во время которой велика вероятность повреждения желоба или травмирования людей.

    Наиболее прочные трубчатые и решетчатые, крепятся к обрешетке стропильной системы.

    Пластинчатые прикручиваются к гребням металлочерепицы и не выдерживают больших нагрузок.

    Решение об установке снегозадержателей принимается с учетом угла наклона скатов кровли и климатической зоны здания.

    Цены на снегозадержатели

    Снегозадержатель

    1. Подъем листов на крышу. Длина листов может превышать шесть метров, поднимать их следует очень осторожно, не ломать и не ронять. Для подъема нужно подготовить специальную конструкцию и только веревками подвести ее к крыше.Не рекомендуется работать в ветреную погоду – большие профилированные листы имеют значительную парусность, их очень сложно удержать в руках. Особенно при работе на высоте и в неудобном положении.

    2. Движение по крыше. Работать необходимо в обуви с мягкой подошвой и противоскользящим покрытием. Шагайте только в прогиб. Если вам нужно дотянуться во время закручивания шурупов, рекомендуется подготовить деревянную лестницу. Это увеличивает площадь примыкания и исключает возможность деформации металлического листа.Кроме того, его можно надежно закрепить на лестнице, что повышает безопасность работы и отвечает требованиям техники безопасности.

    3. Установка листов. Выравнивание производить по линии карниза, свес в пределах пяти сантиметров.

      Фиксация осуществляется только в прогибе к обрешетке. К волнам прикручиваются лишь некоторые дополнительные элементы. Крепление листов через одну продольную волну и в каждую вторую поперечную волну. Если листы очень тонкие, а для региона характерны сильные ветры, то рекомендуется увеличить количество точек фиксации.Таким же образом нужно сделать на стыке или свесе. Общее правило заключается в том, что на квадратный метр должно приходиться около десяти саморезов.

    4. Существует схем укладки листов в один, два и более рядов и на треугольных скатах. Конкретное решение принимается на этапе заказа кровли и зависит от размеров и геометрии скатов.

    После того, как появилось представление о технологии укладки, подготовлены инструменты и приспособления, закуплены материалы, можно приступать к покрытию кровли.

    Цены на металлочерепицу

    металлочерепица

    Пошаговая инструкция по укладке металлочерепицы

    Необходимо поднять черепицу на крышу по наклонным направляющим из широких досок. Один человек снизу толкает, а двое получают сверху.

    Категорически запрещается поднимать листы с веревкой, прикрепленной проволокой в ​​отверстии. Даже легкие порывы ветра могут раскачивать его и травмировать рабочих. Очень трудно остановить качающийся лист; в любом случае он будет иметь механические повреждения.

    Резать металл можно эластичными инструментами с твердосплавными зубьями (быстро и качественно) или ручными ножницами по металлу (медленно, сложно и криво).

    Запрещается использовать для этой цели болгарку с абразивным диском, в результате трения металл сильно нагревается, и все антикоррозийные покрытия разрушаются.

    Важно. Металлическую стружку следует немедленно удалять с поверхности мягкой щеткой.Если этого не сделать, то на внешнем покрытии появятся царапины, их придется закрашивать. Чтобы закрасить царапины, нужно использовать специальную краску.

    Шаг 1. Если у вас теплая кровля, то начинать следует с установки пароизоляции и ветрозащитной пленки. Первый защищает утеплитель от проникновения пара с чердака. Второй не препятствует удалению влаги из минваты и не дает конденсату с металлических листов попадать обратно в утеплитель.Кроме того, он препятствует выдуванию теплого воздуха из минеральной ваты, что улучшает теплозащитные параметры кровли.

    Крепится степлером с внутренней стороны чердака. Нахлест не менее 10 см, для приклеивания обязательно используйте двухсторонний скотч.

    Особенно тщательно нужно отделывать места выхода дымоходов и других инженерных коммуникаций. Но как бы тщательно он ни был запечатан, пар все равно немного попадет в него.Для отвода влаги используется вторая пленка, которая крепится к стропильной системе снаружи после монтажа утепляющего слоя.

    Черепица — Проектирование зданий

    В Великобритании используются два основных вида черепицы : обычная черепица и черепица с замком.

    Кровельный шифер часто ошибочно называют «черепицей» и наоборот. Кровельный шифер, как следует из названия, сделан из сланца.

    BS5534 — это свод правил по укладке шифера и черепицы, включая черепицу, для скатных крыш и вертикальной черепицы.

    Простая плитка использовалась на протяжении сотен лет, причем самые ранние образцы изготавливались вручную. Традиционно они делались из глины, хотя с 1950-х годов также использовался бетон.

    Они имеют простую прямоугольную форму и довольно небольшой размер, обычно 265 х 165 мм. Простая черепица должна быть уложена с двойным нахлестом, что означает, что по всей крыше должно быть два слоя черепицы, а в крайних точках нахлеста верхняя плитка должна перекрывать черепицу двумя ниже нее. Из-за двойного нахлеста и небольшого размера этих плиток они могут быть относительно дорогими, медленными в укладке, а крыши могут быть тяжелыми.

    Блокирующиеся плитки перекрывают друг друга и смыкаются по бокам, поэтому их можно укладывать в один заход. Традиционные примеры включают глиняные плитки и римские плитки, хотя с 1970-х годов большинство из них изготавливается из бетона. Обычно они имеют размеры около 420 x 300 мм и могут быть уложены под углом до 15°. Благодаря своему большому размеру и одному витку они относительно недороги, быстро укладываются и весят около 50-60% от веса простого плиточного покрытия.

    Двойная черепица является традиционным покрытием для скатных крыш, в основном с использованием простой черепицы.Каждая плитка имеет как минимум два выступа на нижней стороне головки, чтобы ее можно было повесить на опорные рейки, прибитые к стропилам. Как правило, если высота кровли невелика, прибивается только каждый четвертый слой черепицы. Двойные плитки внахлест укладываются так, чтобы краевые швы между плитками находились в центре плиток непосредственно снизу и сверху.

    Типичные двойные плитки внахлест включают:

    • Стандартная гладкая плитка: 265 x 165 мм
    • Карниз или плитка верхнего ряда: 190 x 165 мм
    • Полуторная плитка: 265 x 248 мм
    • Полукруглая коньковая плитка: 300 или 450 x 200 мм
    • Плитка изогнутой долины.
    • Плитка бедра капота.

    Одного нахлеста одной плитки на другую достаточно для обеспечения требуемой герметичности. Большинство плиток с одинарным перекрытием имеют шпунтовое соединение вдоль боковых краев, образуя серию взаимосвязанных соединений. Вес всего кровельного покрытия меньше по сравнению с черепицей внахлест, но размер батонов будет больше. Одинарные плитки внахлест должны быть механически закреплены зажимом или гвоздем.

    Типичные плитки с одним кругом включают:

    Плитка рулонного типа

    • Минимальный угол наклона: 30 градусов.
    • Нахлест головки: 75 мм.
    • Боковой нахлест: 30 мм.
    • Толщина: 343 мм.
    • Линейный охват: 300 мм.

    Плитка желоба

    • Минимальный угол наклона: 15 градусов.
    • Нахлест головки: 75 мм.
    • Боковой нахлест: 38 мм.
    • Толщина: 338 мм.
    • Линейный охват: 292 мм.

    Чтобы свести к минимуму риск повреждения во время осмотра черепицы , можно использовать ряд мер предосторожности:

    Отдельные плитки, поврежденные во время или после укладки, должны быть заменены как можно скорее.В некоторых случаях это может потребовать снятия большой площади черепицы, а иногда наиболее практичным вариантом может быть полная перекладка крыши. Поверхностные покрытия, клей или другой механический ремонт, как правило, не являются подходящей заменой поврежденной плитки.

    [править] Замена взаимосвязанных плиток

    Незакрепленную плитку можно удалить с помощью мастерка и деревянных клиньев, чтобы немного облегчить ее, чтобы она могла выскользнуть без зацепления выступов за верхнюю часть планки.Используя ту же процедуру, можно вставить сменную плитку.

    Фиксированную плитку можно снять, подняв плитки вокруг нее, чтобы открыть гвоздь/гвозди. Их можно удалить с помощью рыхлителя для сланца или ножовочного полотна. Сменная плитка вставляется с использованием той же процедуры и повторно фиксируется к соседним фиксированным плиткам с помощью клея на основе эпоксидной смолы.

    Подрезанную плитку можно снять, оторвав блокировку и вытащив гвоздь. Можно установить новый зажим и гвоздь, позволяя зажиму оставаться в углублении для зажима соседней плитки.Если несколько поврежденных плиток обрезаются, может потребоваться снять крышу до ближайшего края или ендовы/вершины, чтобы повторно закрепить новые плитки.

    [править] Замена простой плитки

    Поврежденную плитку можно удалить, приподняв плитки вокруг нее с помощью деревянного клина и вытащив плитку. Замещающая плитка укладывается с использованием той же техники в обратном порядке, при необходимости с гвоздями или каплей мастики на нижней стороне.

    [править] Внешние ресурсы

    Стропильная система двускатной мансардной крыши из металлочерепицы.Монтаж стропильной системы под металлочерепицу для двускатной крыши и расчет шага стропил

    Стропила или иначе стропильные ноги являются каркасом крыши.

    Его основа.

    И поэтому от того, насколько правильно рассчитаны параметры стропильной системы, насколько правильно выполнен ее расчет и монтаж, зависит жизнеспособность кровли.

    В зависимости от того, какая из функций крыши планируется: чердак или холодный чердак, какой кровельный материал предполагается использовать, стропильная система может меняться.

    Если на жилом доме необходимо уложить натуральную черепицу, то стропильная система должна быть усилена.

    А если на сарай надо стелить профнастил, то подойдет облегченная система.

    С точки зрения геометрии ферменная конструкция представляет собой набор треугольников.

    Для изготовления стропильной системы нужного размера необходимо знать:

    • угол наклона;
    • отрезок доски, из которого изготовлены стропильные ноги;
    • их длина;
    • размеры различных опорных элементов.

    Одним из важнейших показателей, который оказывает большое влияние на прочность системы и ее устойчивость, является .

    То есть расстояние, на котором они расположены друг от друга.

    Для частных жилых домов это значение обычно принимают от 60 до 100 сантиметров.

    На величину расстояния между ними влияет очень большое количество различных факторов.

    Поэтому требуется точный расчет этого параметра.

    Расчет производится в следующем порядке:

    1. Измерьте длину ската крыши. Затем следует разделить полученное значение на примерное количество футов.
    2. К полученному значению следует добавить единицу и округлить полученное число до ближайшего целого числа. Таким образом рассчитывалось количество стропил на один скат крыши определенной длины.
    3. Теперь имеющуюся длину ската нужно разделить на полученное количество стропильных ног.Получаем точное расстояние между ними.

      Что называется шагом.

    4. Ось всегда проходит по центру стропила.

    Следует знать, что зазор между стропилами для разных видов кровли может быть разным.

    Даже если длина склона одинаковая.

    Смолы для различных кровельных материалов


    Под металлочерепицу


    Металлочерепица на сегодняшний день является одной из самых распространенных для устройства крыш частных домов.

    Этот материал, являющийся имитацией натуральной керамической черепицы, имеет множество преимуществ перед оригиналом:

    • металлочерепица легкая и не требует усиленной стропильной системы; Малый вес
    • значительно упрощает монтаж металлочерепицы и процесс укладки проходит намного быстрее.

    Небольшая масса листов металлочерепицы облегчила соблюдение большинства параметров каркаса.

    Например, можно значительно уменьшить толщину основного материала, уменьшить сечение брусков на обрешетке, увеличить шаг установки стропильных ног.

    Если в качестве кровельного материала необходимо использовать металлочерепицу, то интервал установки стропил может быть в пределах 0,65 — 0,90 см.

    Достаточно вбить параметры вашей крыши в определенные поля и готово!

    Но вы должны знать, что программы и онлайн-калькуляторы существуют как бесплатные, так и платные!

    Видео о монтаже стропильной системы.

    Сергей Новожилов – специалист по кровельным материалам с 9-летним практическим опытом работы в области инженерных решений в строительстве.

    Кровля из металлочерепицы – покрытие, которое чаще всего встречается при строительстве не только загородных домов, но и городских коттеджей. Металлочерепицу называют поддельной глиняной черепицей, она очень популярна и имеет свои преимущества перед оригиналом. Самое главное, что вес металлочерепицы намного меньше веса глиняной черепицы. Разница в весе очень существенная, она составит около 30 кг всего на 1 кв. м. За счет легкости кровли можно уменьшить параметры стропильной системы, например, шаг стропил под металлочерепицу.

    Поскольку металлочерепица является достаточно легким материалом по сравнению с исходной (глиняной черепицей), шаг стропил можно уменьшить.

    Кроме того, монтаж металлочерепицы намного проще с технологической точки зрения, что, безусловно, сокращает сроки работ и экономит не только время, но и деньги. Кроме того, это упростит и облегчит подъем черепицы на крышу, что, безусловно, немаловажно, так как требует определенных усилий.

    Основой любой хорошо выполненной и качественно выполненной работы являются заранее сделанные тщательные расчеты.

    В таком важном деле, как система кровельного покрытия, нельзя ошибаться, и подходить к нему нужно ответственно.

    Ошибка, один неверный шаг или расчет грозит вам нарушением всего покрытия, обрушением основания или изменением формы стропильных ног. Чем точнее будут ваши расчеты, тем надежнее будет каркас, и тем спокойнее и увереннее вы будете себя чувствовать в доме с собственной крышей.

    Поэтому внимательно изучите все нюансы, на которые стоит обратить внимание при расчете.

    Для того, чтобы измерить расстояние шага, нужно учесть все нагрузки, которые будут действовать на крышу. Например, в России (средняя ее полоса) ветровая и снеговая нагрузка на крышу составляет примерно 200 кг на 1 кв. км. м.

    На севере и в ближайших к нему районах это число может увеличиться почти в три раза. Естественно, от этих расчетов будет меняться шаг стропильной ноги, чтобы обеспечить надежность всей конструкции.

    Под рассматриваемый материал он должен быть длиной до 950 мм при расчетной нагрузке 200 кг, это при нормальном сечении 150*50 мм.При увеличении толщины утеплителя не забудьте увеличить сечение стропил. При этом специалисты уточняют, что при обрешетке 50*30 см увеличивать шаг не стоит.

    Система расчета стропильных ферм

    1. С наибольшей точностью измерьте длину ската по карнизу крыши.
    2. Длина ската делится на длину выбранного шага (промежуток между стропильными ногами).
    3. К результату добавляется единица, и полученное значение округляется в большую сторону.таким образом, получается то количество стропил, которое понадобится только для одной стороны ската крыши под металлочерепицу.
    4. Затем берется общая длина ската и делится на количество стропил, которое удалось выяснить с помощью предыдущих расчетов. Полученное число и будет величиной зазора между стропилами. Именно эта цифра, а точнее расстояние, и называется шагом стропил.
    длина стропильного элемента шаг установки стропила 3.0 (м) 4,0 (м) 5,0 (м) 6,0 (м)
    60 (см) 40×150 50×150 50×175 50×200
    90 (см) 50×150 50×200 75×175 75×200
    110 (см) 75×125 75×175 75×200 100×200
    140 (см) 75×150 75×200 75×200 100×200
    175 (см) 75×150 75×200 100×200 100×250
    215 (см) 100×150 100×200 100×250 100×250

    Примечание.Сечения стропил указываются в миллиметрах.

    Длина ската крыши 25,5 м.

    Длина стропильного шага 1м.

    28,5/1 = 28,5+1 = 29,5, теперь округляем: 29,5 = 30.

    То есть ровно 30 стропил вам понадобится для ската крыши.

    28,5/30 = 0,95, то есть 95 см – это расстояние шага.

    Все расчеты должны производиться с учетом формы кровли, конструктивных особенностей каркаса, а также индивидуального микроклимата для каждого помещения. Расчет стропильной крыши производится на стадии проектирования.

    Также специалисты советуют для улучшения вентиляции, при проведении монтажа просверливать отверстия диаметром 10 мм в стропилах у верхнего края.

    Обязательные меры предосторожности

    Для обеспечения долговечности и надежности стропильную конструкцию под металлочерепицу необходимо обработать специальным раствором, лучше сделать это заранее, чтобы обработать все места, так как некоторые из них после крепления будут недоступны.

    Чтобы в стропилах не завелись жуки-точильщики, которые со временем могут изнашивать всю деревянную часть крыши, необходимо проводить обязательную обработку антисептиком. Своевременность обработки убережет вас не только от насекомых, но и от плесени и грибка, которые способны разрушить стропила даже быстрее, чем жуки-точильщики.

    Необходимость обработки стропил специальными средствами в качестве защиты от пожара не вызывает сомнений. Выбрав любую подходящую по своим свойствам пропитку и обработав стропила, вы можете быть уверены, что значительно повысите их огнестойкость.

    Типы существующих сооружений

    Для конструктивной жесткости стропильной конструкции она непременно должна состоять из треугольников, сопряженных между собой и не имеющих свободы. Стропильные конструкции делятся на два типа:

    Висячая стропильная конструкция представляет собой стропильную ногу в количестве двух штук, которые в самом низу соединяются затяжкой. Именно затягивание не дает основания увеличивать дистанцию, то есть расставаться.

    Если размеры пролетов превышают 8 м, то для уменьшения прогиба устанавливают стойку (бабку) с подкосами.Для пролетов длиной менее 8 м укладывают дополнительную затяжку, которая врубается между вершиной стропил и нижней затяжкой.

    Для него нужно использовать бревно или горизонтальный брус, который крепится к основанию стропильных ног, что снижает распирающие горизонтальные силы, действующие на стены здания.

    «Огонь» — так называют продолжение стропильной ноги, крепящееся гвоздями к стропильной ноге. Его можно сделать из доски, которая будет вдвое меньше самой ножки.

    Стропильная конструкция опирается средней частью и заканчивается на опоры или стены здания и устанавливается только в тех случаях, когда пролеты не превышают 6 м.

    Добавление бруса, врезающегося горизонтально ниже конька между двумя стропилами, позволяет увеличить расстояние между опорами до 8 м.

    При наличии дополнительной опоры ширина может быть увеличена до 12 м, а при наличии двух опор до 16 м. В брусчатых постройках или в рубленых деревянных стропильные ноги опираются на верхние венцы.

    • В каменных постройках — на опорную балку, в каркасных деревянных постройках — на верхнюю обвязку. Габариты здания и наличие в нем внутренних опор (стен, колонн) диктуют, каким будет расположение стропил.

    Некоторые функции

    Принципиальных отличий стропильной конструкции под металлочерепицу от других конструкций нет. Основное отличие между ними в том, что верхняя опора устанавливается поверх конькового прогона, а не на коньковую балку.

    Для металлической поверхности важна циркуляция воздуха, которая образуется в виде свободной зоны между соединяемыми деревянными деталями. Это снижает риск образования конденсата под настилом крыши.

    Если монтаж дома предполагает замену мауэрлата на верхнем венце сруба, то необходимо произвести расчет, максимально тщательно выясняющий шаг стропил и перепроверить.

    Так как после этого нельзя будет вносить даже малейшие изменения, так как в заводной головке сделаны насечки, повышающие надежность крепления.

    Стропила под металлочерепицу (их монтаж) осуществляют с помощью специальных уголков, которые используются для фиксации элементов конструкции.

    Использование данных уголков для крепления обеспечит высокую несущую способность и, кроме того, даст возможность работать без специнструмента. В этом случае для крепления уголков можно будет использовать обычные гвозди и шурупы.

    Зная особенности расчетов, расстояние и необходимый шаг, вы без труда разберетесь в тонкостях этого строительного процесса.Удачи!

    Стропильная система для металлочерепицы – одна из самых экономичных конструкций современных крыш. Это связано с малым весом стальных профильных листов покрытия, отсутствием твердых основ типа ОСП или фанеры. Процессу правильного монтажа кровельных элементов посвящено множество литературы и инструкций, видео. Процесс выбора стропильной системы для индивидуального застройщика менее ясен. В этой статье делается попытка донести до широкого читателя, как правильно выбрать стропила для металлической кровли.

    Конструктивное решение стропильной системы зависит от формы крыши, формы и размеров здания. Различают две основные конструктивные схемы стропильных систем: Стропильные — простая и надежная нераспорная стропильная система, в которой стропильные балки опираются (опираются) вверху и внизу на стены или балочные элементы. Эта стропильная система является самой популярной в индивидуальном строительстве. Наслонная система состоит из стропильных ног, опирающихся на мауэрлат внизу и на прогон вверху, стоек, опирающихся на станины и подкладки, а также подкосов, подкосов и ферм.Висячие стропила – более сложная система, применяемая при отсутствии внутренних стен, как правило, при больших расстояниях между опорами. Данная конструкция является распорной, в которой сила распорки гасится затяжками. Конструктивными элементами системы являются различные виды стропильных ферм. Преимущество этой системы в том, что все элементы могут быть изготовлены и собраны как на месте, так и в заводских условиях. В последнем случае остается только выполнить предварительную сборку и установку. Применение такой системы оправдано для объектов с короткими сроками строительства.
    Еще одним преимуществом является то, что готовые элементы, как правило, в заводских условиях подвергаются огнезащитной пропитке. Кроме того, на предприятиях имеется большой выбор готовых проектных решений для разных типов крыш.

    Размеры и сечения элементов стропильной системы

    В идеале все элементы дома, включая крышу, детально разрабатываются проектной организацией. Если проекта нет или это реконструкция, то следующая информация будет кстати.
    Для изготовления несущих конструкций крыши следует использовать древесину влажностью не более 25 %. Комплектующие могут быть изготовлены из бревен, бруса и обрезной доски.
    Суммарная массивность элементов стропильной крыши зависит от расстояния между несущими стенами здания, климатического района строительства и уклона крыши. Чем больше пролет, количество снега и тяжелее конструкция крыши, тем массивнее несущий каркас крыши.

    Геометрия стропил

    Хотя сечение практически всех элементов стропильной системы является расчетной величиной, в строительной литературе минимальное сечение стропильных ног 50×100 мм, мауэрлата 150×100 мм, а минимальная высота станин и прокладок 150 мм. Следует отметить, что сечение стропил 50х100 мм выглядит на крыше как каминные спички, и часто для визуального удобства их увеличивают. Наклонные стропила работают как изгибаемые элементы и рассчитываются в зависимости от пролета здания и действующей нагрузки.Итак, среди известных величин — длина крыши, пролет здания (расстояние между опорами С), высота крыши и, как минимум, общее представление о снеговая нагрузка. Среди неизвестных шаг стропил (В), сечение стропил (а×б). Избавившись от неизвестности, отведем шаг стропил под металлочерепицу. Рациональное расстояние варьируется от 0,6 до 1,2 м. Если крыша с бревенчатыми стропилами, то шаг стропил можно увеличить до 1,8 м. В ситуации с металлочерепицей в этом нет необходимости, так как придется делать утолщенную обрешетку.Шаг стропил от 0,6 до 0,9 м применяют в основном для холодных мансардных крыш и одинарных стропил. Следует отметить, что минимальный шаг используется редко, а монтаж производится с шагом не менее 0,7 м. Если мансардный этаж не предусмотрен, для холодного чердака можно принять любой стропильный шаг. Сечения стропильных ног для простых крыш в нормальных условиях климатической зоны средней полосы России можно предварительно определить по следующей таблице.

    Скат крыши, град

    Шаг стропильных ног, м

    Секция платы

    Расстояние между опорами, м

    20 — 30 3,0 3,5 4,0 4,5
    0,7 50×120 50×150 50×175 50×175
    0,9 50×150 50×175 50×175 50×200
    1,2 50×175 50×200 2×50×150 2×50×200
    Сечение обрешетки при шаге стропил до 0.7 м рекомендуется 25×50 мм, при межстропильном расстоянии от 0,7 до 0,9 м, размер брусков 35×50 мм, а шаг стропил от 0,9 м до 1,2 м требует сечения обрешетки 50×80 мм.

    мансардная крыша

    С мансардной крышей дело обстоит иначе. Со времен всесоюзной унификации и типизации (опытные строители поймут) модульные размеры плит утеплителя остались прежними: лист 600×1200 мм (ТехноНИКОЛЬ дополнительно выпускает плиты утеплителя размером 500×1000 мм ).Если в чердачном помещении планируется разместить жилое помещение, достроив мансардную крышу, часто используют вариант с максимальным шагом стропил. При этом при толщине утеплителя от 150 мм и необходимости делать воздушный зазор в 50 мм для вентиляции подкровельного пространства необходима высота стропильной секции 200 мм. А при более массивном слое утеплителя (от 200 мм), что не редкость в нашей стране, приходится набивать дополнительные рейки. Таким образом, при наличии утеплителя между стропилами шаг 1200 мм принимается из условия удобства установки утеплителя без дополнительной подрезки, возможности установки различных типов мансардных окон и технологичности подкровельного пространства. вентиляционное устройство.При расстоянии между стропилами 1,2 м и снеговой нагрузке для 4-го снежного района и выше (все севернее Сергиева Посада, Санкт-Петербурга, всего Поволжья до Сызрани и далее через Уральский хребет) парные стропильные ноги требуется. Сечения элементов можно заранее определить по таблице ниже.

    стол 2

    Уклон крыши, град

    Шаг стропильных ног, м

    Секция стропильной ноги

    Расстояние между опорами, м

    3,0 3,5 4,0 4,5 5,0
    20 — 25 1,2 2×50×150 2×50×175 2×50×175 2×50×200 2×50×200

    Необходимо соединить две доски через прокладки с шагом не более 1 метра. Стропильная система из спаренных досок более надежна, чем одинарная система. . А чтобы спать под новой крышей совершенно спокойно, нужно обратиться к проектировщикам за расчетом элементов кровли. Рекомендую посмотреть следующее видео:

    Стропильная система для металлочерепицы стала самым распространенным и экономичным вариантом устройства кровли.

    Кровля – один из важнейших элементов в доме, защищающий его от непогоды, поэтому необходимо позаботиться о надежности и прочности каркаса.

    Чтобы правильно спроектировать и смонтировать крышу, кровельным материалом которой является металлочерепица, необходимо ознакомиться с информацией, которая поможет правильно выполнить все этапы процесса возведения стропильной системы.

    Что нужно знать о металлочерепице?

    Металлочерепица – легкий и прочный материал для стальной кровли с защитными цветными полимерными слоями, выполняющими декоративно-защитные функции.

    Для его производства используется современное оборудование, позволяющее создать на стальном листе профиль, имитирующий ряды натуральной керамической плитки.

    В отличие от своего природного прародителя, металлочерепица отличается прочностью, легкостью и устойчивостью к механическим воздействиям.

    Укладка таких листов происходит намного быстрее, чем одинарных аналогов. Такой материал не требует мощного основания.

    Преимущества металлочерепицы:

    • наличие. Материал можно найти практически в любом специализированном строительном магазине, а стоимость его будет сравнительно небольшой;
    • долговечность. Качественная металлочерепица при правильном монтаже может прослужить не менее 30 лет;
    • легкий вес материала.Покрытие площадью один квадратный метр весит около 5 килограммов, поэтому не нужно думать о дополнительном укреплении каркаса и привлечении специальной техники для монтажа;
    • простота установки. Благодаря легкости материала и большим готовым листам крышу дома можно выполнить за минимальное время;
    • приятный внешний вид. Разнообразие цветов и фактур поможет сделать крышу красивой и эффектной.

    Помимо положительных сторон, справедливо будет отметить и недостатки такого материала:

    • тонкие листы быстро нагреваются на солнце и быстро отдают тепло при понижении температуры;
    • практически нулевая тепло- и звукоизоляция.Тепловые и звуковые волны бесшумно проходят сквозь стальные листы внутрь и наружу;
    • Металлочерепица
    • легко накапливает под своей поверхностью конденсат, особенно в местах соприкосновения с каркасом.

    С недостатками можно справиться, если при монтаже учитывать несколько моментов, в основном связанных с правильным монтажом стропильной системы.

    При его монтаже необходимо учитывать слои паро-, гидро-, тепло- и звукоизоляции, а между утеплителем и кровлей обязательно учитывать зазоры для циркуляции воздуха.

    Также важно учитывать, что все элементы стропильной системы должны находиться строго в одной плоскости.

    Особенности стропильной системы двускатной крыши

    Двускатные крыши

    со стропильными системами под металлочерепицу, о которых идет речь в статье, имеют свои преимущества. Прямые формы откосов отлично подходят для укладки больших листов материала.

    Форма и угол наклона крыши зависят от формы и размера дома, но важно отметить, что оптимальный угол наклона крыши для металлочерепицы составляет около 20 градусов.

    Если угол более острый, то потребуется больше расходных материалов для установки обрешетки и кровли, чтобы стропило могло держать их на себе.

    Для более плоской крыши потребуется больше гидроизоляции, так как на ней будут задерживаться осадки.

    Каркас двускатной крыши состоит из:

    • Мауэрлат — брус, укладываемый на несущие стены для поддержки стропил снизу;
    • стропила — деревянная балка, предназначенная совместно с такими же балками для поддержки кровли и защиты ее от внешних воздействий;
    • стойки или ригели (в зависимости от выбранного типа стропильной системы) – нужны для дополнительной поддержки каркаса;
    • обрешетка — доски, укладываемые на стропила по всей поверхности крыши для крепления к ним кровельного покрытия.

    Теперь стоит разобраться с разнообразными кровельными каркасами.

    Стропильные системы двускатных конструкций бывают двух видов:

    • многоуровневая система.
    • подвесная система.

    Слоистая система применяется в домах, которые помимо стен по периметру имеют внутреннюю несущую перегородку. Внутренняя стенка нужна для установки на ней кровати, на которой будут закреплены стойки.

    Стойки

    служат для поддержки конькового прогона в местах стыка его и верхних частей стропил.

    Висячая система применяется в домах, где всего две несущие стены. Этот вариант каркаса используется именно тогда, когда между несущими стенами соблюдается расстояние не более 7 метров, иначе без дополнительной опоры на большем расстоянии каркас может стать потенциальной угрозой для жизни.

    В такой системе затяжки и ригели используются для разгрузки стропил и стен.

    Помимо висячих и наслонных систем, существуют варианты, сочетающие в себе некоторые элементы обоих видов каркаса – все они отлично подходят для кровли под металлочерепицу.

    Расчет и монтаж каркаса двускатной крыши

    После определения варианта стропильной системы необходимо произвести предварительный расчет материала.

    Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно установить каркас.

    Расчет стропильной системы

    Расчет потребности в материале и нагрузки на него – необходимый шаг для правильного монтажа.

    • статические нагрузки — включают вес кровельного покрытия, обрешётки, доборных элементов, расходных и теплоизоляционных материалов. В случае металлочерепицы вес на 1 м2 не более 5 кг;
    • динамических нагрузок, к которым относятся ветровая, снеговая нагрузка и интенсивность осадков. Расчет показателей производится в зависимости от региона строительства. Подробнее о них можно узнать в СНиП «Нагрузки и воздействия». Следует учесть, что при уклоне более 60 градусов снеговая нагрузка не учитывается, так как осадки быстро покидают крышу;
    • специальные грузы.Расчет данного вида нагрузки актуален для регионов с наличием землетрясений, смерчей и штормовых явлений.

    Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самый оптимальный шаг – 1 метр.

    Расчет сечения стропил производится с учетом нескольких параметров:

    • возможные нагрузки;
    • тип используемого материала;
    • длина стропила;
    • порода дерева;
    • шаг между стропилами.

    Например, для укладки металлочерепицы на каркас из стропил, шаг которых 0,9 м, а длина стропила 4 м, идеальным сечением будет 50х200 мм.

    Перед монтажом деревянные элементы каркаса обрабатывают антисептическими, влагозащитными и огнеупорными растворами для обеспечения длительного и безопасного срока службы.

    Такие растворы позволят дополнительно избежать появления на дереве жуков, плесени и грибков.

    При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10%.

    Этот шток способен дополнительно исправить возможные неточности и улучшить качество стропильной системы.

    Максимальная длина бруса для стропил и мауэрлата 6 метров. При его недостатке можно прибегнуть к увеличению длины путем наращивания, присоединения или соединения.

    Для выполнения каркаса нужно выбирать древесину влажностью не более 25%. Возможные используемые элементы из бревен, бруса и досок.

    Для предотвращения попадания воды на стены предусмотрен выступ.Для этого стропила делают висячими на 30 см или крепят дополнительные доски-«кобылки».

    Этапы установки

    После расчета необходимых параметров и закупки материалов начинается монтаж.

    К верху несущих стен крепится мауэрлат. Его установка осуществляется на анкеры, заделанные в верхний ряд кладки. Их длина должна быть на 2-3 сантиметра выше высоты мауэрлата для фиксации порожка.

    Под брус укладывается 2 слоя гидроизоляции рубероида.При наличии внутренней несущей стены укладывается ложе. Между стенками устанавливается затяжка для восприятия продольных нагрузок.

    Готовятся стропила необходимой длины с запилами под мауэрлат и коньковый брус. Первые стропила размещаются на фронтонах.

    Крепятся к мауэрлату с помощью уголков или скоб. Исходные стропила укладываются ровно по уровню, между ними закрепляется леска, по которой будут устанавливаться остальные брусья.

    Для придания прочности каждой стропильной паре ригель и коньковый брус крепятся болтами.

    При наличии внутренней несущей стены перед монтажом конькового прогона к станине под прямым углом крепят вертикальные стойки.

    После установки стропил делается обрешетка. Укладывается снизу ската вверх гвоздями, толщина первой доски должна быть не менее 2 см.

    Расстояние между последующими планками под металлочерепицу 35 см. Верхние доски укладывают на 5-6 см ниже будущей крыши. При необходимости все слои утеплителя укладываются в теплую кровлю.

    Кровельные листы

    монтируются снизу вверх саморезами. В последнюю очередь устанавливаются желоба и декоративные элементы для швов металлочерепицы.

    Теперь, вооружившись всей необходимой информацией о материалах, расчетах и ​​процессе монтажа, вы можете быть уверены, что дом будет надежным.

    При этом важно не забывать о правилах безопасности. Монтаж стропильной системы можно выполнить своими руками, но для большей надежности рекомендуется доверить этот процесс профессионалам.

    Дизайн двускатной крыши для частных домов выбирают чаще всего, так как это оптимальный вариант по простоте монтажа и удобству эксплуатации, по прочности и надежности, а также по стилю. Двухскатная крыша называется также двускатной и имеет два ската, которые могут располагаться относительно друг друга под одинаковыми или разными углами, то есть лицевая сторона может представлять собой равнобедренный или разносторонний треугольник. Последний вариант все чаще можно встретить среди новостроек, так как он становится модным стилевым решением.И, помимо оригинальности, такая крыша имеет некоторые положительные особенности, упрощающие ее эксплуатацию.

    Этот вид стропильной системы можно использовать для всех видов кровельных материалов, но обрешетка, крепящаяся к стропилам, имеет свои параметры для каждого из покрытий.

    Двускатная крыша: стропильная система для металлочерепицы которой имеет свои особенности, должна быть тщательно изучена и рассчитана заранее, до закупки материалов и проведения ее монтажа. Попробуем разобраться в этих вопросах.

    Разновидности конструкций двускатных крыш

    • 1 Разновидности конструкций двускатных крыш
    • 2 Основные узлы стропильной системы двускатной крыши
    • 3 Типы стропильных систем двускатной крыши
      • 3.1 Стропильная система 90.12
      • Стропильная система 90.12
    • 4 Как рассчитать параметры двухскатной стропильной системы
      • 4.1 Нагрузки на стропильную систему
      • 4.2 Угол наклона скатов стропильной системы и высоту конька
        • 4.2.1 Калькулятор высоты конька
      • 4.3 Длина стропильной ноги
        • 4.3.1 Калькулятор для расчета длины стропильной ноги
      • 4.4 Расчет шага и сечения стропил
        • 4.4.1 Калькулятор для расчета распределенной нагрузки на стропильную ногу
      • 4.5 Параметры прочих пиломатериалов
    • 5 Последовательность монтажа стропильной системы под металлочерепицу и кровлю
      • 5.1 Видео: монтаж двускатной стропильной конструкции под металлическую крышу

    Для начала необходимо разобраться, какие бывают конструкции двускатных крыш, так как вам предстоит выбрать наиболее подходящий для конкретного здания.

    • Простая конструкция с равносторонним фронтоном

    Этот вариант двускатной конструкции можно назвать традиционным и наиболее используемым, так как он прост в монтаже и обслуживании, а также долговечен и надежен.

    Симметричность в этой системе позволяет добиться равномерной нагрузки на мауэрлат и несущие стены.При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата эти детали обеспечат запас прочности, необходимый для длительной эксплуатации кровли. Дополнительную надежность конструкции придадут правильно установленные стойки, распорки и затяжки.

    Недостатком данной системы обустройства помещений внутри чердачного помещения является то, что после монтажа стен и потолка большую площадь занимают отмостки в угловых участках строения, которые остаются неиспользованными.

    • Простой асимметричный фронтон

    Асимметричная двухскатная конструкция отличается от традиционной системы тем, что ее скаты расположены под разными углами. Так, один из них, как правило, больше 45 градусов, что позволяет увеличить полезную площадь чердачного помещения, в котором вполне можно обустроить жилое помещение, разумеется, при должном утеплении.

    Еще одним важным преимуществом такой конструкции может быть меньший уклон, который рекомендуется планировать с подветренной стороны здания, где на крыше всегда скапливается большое количество снега.Небольшой по размерам, но с большим уклоном, склон не будет удерживать на своей поверхности большие сугробы.

    Недостатком асимметричной конструкции является ее более сложный расчет для достижения равномерного распределения нагрузки на стены дома.

    Данную двухскатную стропильную систему можно назвать редкостью, хотя за счет такого расположения скатов в чердачном помещении образуется достаточно большое помещение, которое можно использовать как жилое или подсобное помещение.

    Кроме такой стропильной системы, к ломано-щипцовой конструкции можно отнести и чердачный вариант установки стропил.

    Мансардная ломаная стропильная система способна обеспечить полноценный второй этаж здания с просторными помещениями, а при усиленном утеплении их можно использовать в любое время года.

    Основные элементы двускатной стропильной системы

    Теперь рассмотрим основные конструктивные элементы стропильной системы двускатной крыши

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
