Порядок монтажа кровли из металлочерепицы: Правильная технология монтажа металлочерепицы. Только полезная информация!

Металлочерепица: этапы монтажа кровли | Скайпрофиль

В процессе строительных работ часто случаются отклонения от проектных данных. По этой причине контрольный обмер скатов крыши, на которую монтируется металлочерепица, рекомендуется провести сразу после установки стропил. Его необходимо сделать, чтобы проверить плоскостность и прямоугольность крыши. Если обнаруживаются небольшие дефекты прямоугольности (не более 1 сантиметра), то они легко устраняются и скрываются доборными элементами кровли.

По всем правилам металлочерепица укладывается только на кровлю, угол уклона которой превышает 14 градусов.

Следует отметить, что главный размер, от которого зависит длина листов, – это длина ската от конька до карниза. Если этот параметр превышает 7 метров, то листы материала разбиваются на несколько кусков и затем укладываются с нахлестом в 150 миллиметров. Длинные листы имеют меньшее количество мест стыка, но они не очень удобны в работе.

Суточные перепады температур обычно приводят к образованию конденсата на нижней поверхности листа. Кроме того, образованию лишней влаги способствуют испарения, которые поднимаются в подкровельное пространство из внутренних помещений жилища. Конденсат может привести к разрушению утеплителя, снижению его теплоизоляционных характеристик. Как итог, можно столкнуться с промерзанием крыши, образованием наледи, гниением стропил, появлением плесени и разрушением внутренней отделки.

В целях профилактики подобных проблем необходимо выбрать правильный утеплитель и качественно защитить его от влаги. Для этого используются пароизоляционные и гидроизоляционные пленки.

Чтобы избавиться от излишней влаги в подкровельном пространстве, достаточно обеспечить бесперебойную циркуляцию воздуха от карниза к коньку крыши. Для этого между гидроизоляционным слоем и металлочерепицей создается небольшой вентиляционный зазор (высота около 40 миллиметров). В уплотнителе конька создаются специальные отверстия, а в подшивке свесов оставляются щели (не более 50 миллиметров).

Рулоны с гидроизоляционным материалом горизонтально раскатываются по стропилам, начиная с карниза. При монтаже допускается провис не более 20 миллиметров. Размер нахлеста – 150 миллиметров.

Важно помнить, что более подробные детали, касающиеся монтажа гидроизоляции, зависят от типа используемой пленки. Например, мембрана «ЮТАВЕК» обязательно должна быть обращена наружу. А мембрана «ТАЙВЕК» допускает укладку любой стороной. По этой причине при выборе подкровельной пленки обязательно уточняйте особенности ее монтажа у специалистов.

После того как гидроизоляционная пленка уложена, одновременно выполняются два типа работ. Снаружи помещения – устройство кровельного покрытия. Внутри проводится укладка теплозвукоизоляционного слоя. Плиты или маты теплоизоляции устанавливаются между стропилами. Что же касается вентиляционного зазора, то необходимость в нем и его величина зависят от типа гидроизоляционной пленки. При использовании мембран типа «ЮТАВЕК» или «ТАЙВЕК» он не требуется. Если используются другие типы пленок, необходим 2-сантиметровый вентиляционный зазор.

Полотнища пароизоляционной пленки закрепляются степлером на внутренней поверхности стропил. Затем полотнища герметично соединяются клейкой лентой, и тогда можно приступить к установке внутренней облицовки.

Обрешетка представляет собой бруски или доски, обработанные антисептиком. Примерная величина сечения составляет 50 × 50 мм для брусков и 32 × 100 мм для досок. Первый этап установки обрешетки – это крепление к стропилам спадающих брусков. Далее к ним горизонтально крепятся ее доски. Расстояние от первой до середины второй доски зависит от типа используемой металлочерепицы. Если используется покрытие «МОНТЕРРЕЙ» или «СУПЕРМОНТЕРРЕЙ», то требуется расстояние в 280 миллиметров, если «МАКСИ» – 330 миллиметров. Аналогично определяется расстояние и между вертикальными осями остальных досок обрешетки. В первом случае – 350, во втором – 400 миллиметров. Если между стропилами слишком большое расстояние (более 1 метра), то для обрешетки следует выбирать более толстые доски.

Вокруг мансардных окон и дымоходов, а также в ендовах используется сплошной тип обрешетки. Для ее устройства прибиваются две добавочные доски по сторонам коньковой планки. И торцевые планки приподнимаются над рядовыми на высоту металлопрофиля.

Планка нижней ендовы крепится саморезами в местах внутреннего стыка скатов и сплошной обрешетки. Здесь требуется укладка с величиной нахлеста примерно в 150 миллиметров (все зависит от угла наклона крыши). Далее начинается укладка предварительно подготовленных и подрезанных листов металлочерепицы. Для более привлекательного внешнего вида крыши сверху на стык листов крепится планка верхней ендовы. Важно помнить: места примыкания требуют тщательного и внимательного подхода, так как они являются самыми слабыми местами крыши.

В первую очередь необходимо обеспечить герметичное примыкание кровли к стенам или печным трубам на скате крыши. Для этого обустраивается внутренний фартук из нижних планок примыкания. Вначале планка прикладывается к стенкам трубы и делается отметка по верхней кромке. По образовавшейся линии с помощью абразивного круга пробивается штроба. Затем убирается пыль и полученная штроба промывается водой.

Следующий этап – установка изготовленного фартука. Нижняя планка примыкания подрезается, устанавливается и закрепляется саморезами. Аналогичным образом фартук монтируется и по другим стенкам. Обязательно нужно оставлять нахлест около 150 мм. Это позволяет избежать протечек при эксплуатации. Вставленный в штробу край планки герметизируется, плоский лист для стока воды (он называется галстуком) заводится под нижний элемент фартука. Затем с помощью молотка и плоскогубцев выполняется бортик.

Поверх галстука и внутреннего фартука монтируются листы металлочерепицы. После укладки листов можно приступать к остановке декоративного фартука из верхних планок примыкания, который устанавливается аналогично внутреннему фартуку, только верхнюю кромку можно не заводить в штробу, а сразу крепить к стене.

Держатели желоба устанавливаются на нижней доске обрешетки. При этом важно соблюдать инструкции по монтажу водосточной системы. Что же касается общих рекомендаций, то края желоба должны быть расположены на 25-30 миллиметров ниже края металлочерепицы. Это позволяет сберечь желоб при лавинном сходе пластов снега с крыши.

Если используется водосточная система с прямоугольным сечением, то вначале желоб вставляется в держатели и закрепляется. К обрешетке крепится карнизная планка так, чтобы ее нижний край обязательно перекрывал край желоба. Подкровельная гидроизоляционная пленка выводится поверх карнизной планки, обеспечивая нормальный сток конденсата с пленки в желоб.

Водосточные системы с круглым сечением предполагают следующий способ установки. Сначала желоб вставляется в держатели и крепится в них, а задняя кромка заводится в выступ-фиксатор держателя. Карнизная планка крепится к обрешетке. Перекрытие края желоба происходит аналогично системе с прямоугольным сечением. То же самое касается и вывода подкровельной мембраны.

Прежде всего необходимо рассчитать количество окон, необходимое для нормального освещения. Оно определяется соотношением площади остекления к общей площади поверхности пола. Нормальное соотношение находится в пределах 1 к 8 – 1 к 12. Например, если площадь мансарды составляет 80 квадратных метров, то площадь остекления должна примерно составлять 8 квадратных метров. Окна устанавливаются на высоте от 90 до 110 сантиметров от поверхности пола. При определении количества окон важно помнить, что два небольших окна, расположенных на расстоянии друг от друга, дают более эффективное освещение, чем одно большое окно даже большей площади. На сегодняшний день есть возможности устанавливать окна группами: вертикальными, горизонтальными и комбинированными.

Современные мансардные окна устанавливаются на обрешетку с последующим креплением в стропильные балки. Если размер окна и расстояние между стропильными конструкциями не совпадают, то конструкции нужно слегка изменить. Для надежной фиксации фрагмент стропила устанавливается в горизонтальные контррейки. Проем в кровле должен превышать размер монтируемого окна на 40-60 миллиметров по ширине и на 40 миллиметров по высоте.

Важно помнить, что указанные рекомендации по монтажу мансардных окон являются общими и примерными. К каждому окну прилагается полная и подробная инструкция по его монтажу (оговариваются индивидуальные особенности).

Укладка металлочерепицы осуществляется следующим образом: первый лист выравнивают по торцу крыши и закрепляют саморезами. Необходим вынос листа (40 миллиметров) относительно карниза. Порядок укладки второго листа может быть различным. Если монтаж ведется справа налево, то второй лист кладется внахлест на первый. Если слева направо, то край второго листа необходимо подкладывать под край первого. Все листы соединяют саморезами в верхнюю часть перехлеста, обеспечивая их свободное вращение относительно того самореза, который удерживает первый лист у конька кровли. Порядок монтажа третьего листа аналогичен укладке второго. Скрепленные три листа необходимо выровнять относительно карниза крыши.

Следует помнить, что если для монтажа выбрана металлочерепица с защитной пленкой, то пленка снимается перед началом работ. Кроме того, если есть необходимость стыковки листов по длине, то листы соединяются и выравниваются относительно торца крыши.

Саморезы используются для крепления низа каждого листа в подошву волны через волну. А следующие саморезы вкручивают через волну в шахматном порядке. Обычно используется по 6-8 саморезов на 1 квадратный метр металлочерепицы. Следует учитывать один нюанс: обычно производитель предоставляет гарантию на металлочерепицу только при использовании правильных метизов.

Торцевые планки устанавливаются на торец крыши и закрепляются через каждые 50-60 сантиметров саморезами. Между планками обязателен нахлёст в 50 миллиметров. В некоторых случаях появляется необходимость подрезать планки.

Коньковые планки могут быть круглыми или плоскими. Монтаж круглой коньковой планки начинают с крепления конусных или плоских заглушек по ее торцам. Выбор заглушки зависит от формы крыши. При использовании плоских коньковых планок наличие заглушек не требуется.

Фигурный уплотнитель с заранее освобожденными вентиляционными отверстиями укладывается на конек крыши. На уплотнитель монтируется плоская или круглая коньковая планка и закрепляется через одну волну металлочерепицы коньковыми саморезами (длина 80 миллиметров). Между планками конька делается нахлест в 100 миллиметров.

Вначале срезается верхушка антенного выхода до диаметра, который меньше диаметра трубы примерно на 20 процентов. Антенный выход надевается на трубу и его основанию придается форма кровли с помощью киянки. Стыки промазываются силиконовым герметиком. Монтаж заканчивается креплением элемента саморезами к кровле.

Что же касается вентиляционных элементов, то их монтаж начинается с выреза отверстий по шаблону в листе металлочерепицы. Затем наносится силикон и проходной элемент закрепляется саморезами к металлочерепице. В данный элемент вставляется выход вытяжки. Воздуховод помещения и выход вытяжки соединяются посредством гофрированной трубы. Труба пропускается через гидроизоляцию, утеплитель и пароизоляцию, все места прохождения защищают клейкой лентой.

Стандартная лестница длиной 186 сантиметров монтируется на кровлю с помощью кронштейнов. Кронштейн надевается на стойку лестницы, сначала фиксируется обычными болтами, а затем болтами-шурупами. Места примыкания данных деталей к кровле надежно герметизируются. Лестница набирается секциями по длине ската, верхняя из них прикрепляется к коньковому брусу специальными кронштейнами.

Первый этап установки лестницы на стену – это крепление поручней. Для этого стойки лестницы и находящиеся на кровле края поручней обжимаются двумя скобами и неплотно стягиваются с помощью двух болтов. В некоторых случаях длину стеновых кронштейнов, поручней или секций лестницы можно уменьшить. Кронштейны крепятся к стене, на верхние края лестницы надеваются поручни и скрепляются болтами. Края поручней окончательно затягиваются на кровле.

Перед началом монтажа следует позаботиться о возможности безопасного перемещения по кровле. Для этого необходима вертикальная решетка ограждения на уровне карниза. Опоры ограждения крепятся с помощью оцинкованных шурупов через кровельный лист и резиновую прокладку в местах прогиба волны.

Затем опору регулируют относительно угла наклона крыши и надежно фиксируют. Навешивается кровельное ограждение. В местах соприкосновения опоры и секции ограждения сверлятся отверстия в верхней и нижней перекладинах секций. Через данные отверстия ведется болтовое крепление секций. Образовавшиеся в верхней перекладине отверстия глушатся заглушками из полиэтилена. В конце работы места сопряжения герметизируются.

Для обеспечения бесперебойного доступа к антеннам и трубам, размещенным на крыше, устанавливаются специальные переходные мостики на сплошную обрешетку. Примерная длина мостика составляет 1,1 метра. Его опорные кронштейны крепятся к кровле аналогично креплениям кровельного ограждения. Для того чтобы установить необходимый угол наклона платформы относительно кровли (не более 50 градусов), необходимо подобрать соответствующие отверстия в верхнем и нижнем кронштейнах и зафиксировать их болтами М8×20. Для этого используют по два болта на каждой стороне.

Для того чтобы в весеннее время лавинный сход снега с крыши не повредил ее, необходимо позаботиться об установке надежного снегодержателя трубчатого типа. В качестве примера выступает модель СЗТ-h258×3000 длиной 3 метра. Под элементом делается сплошная обрешетка. Что же касается особенностей конструкции, то расстояние до концов снегодержателя равно пятидесяти сантиметрам, а расстояние между опорными кроншейнами – примерно одному метру. Принципы монтажа данного устройства аналогичны этапам монтажа кровельного ограждения и мостика. Следует учитывать, что снегодержатель устанавливается на определенном расстоянии от карниза (примерно 35 сантиметров) и обязательно над мансардными окнами. На крышах с большой длиной ската (более 8 метров) необходимо установить дополнительный снегодержатель.

Если установка полноценного снегодержателя не требуется или затруднена по материальным причинам, то существует экономичный вариант. Через волну металлочерепицы с помощью коньковых саморезов к обрешетке крепится только его планка. Нижний край снегодержателя прикрепляется обычными саморезами к металлочерепице.

конструктивные особенности и порядок монтажа

Если вы ещё не определились с видом кровельного материала, крыша из металлочерепицы может стать оптимальным вариантом. Такая кровля актуальна для любого региона и обладает рядом неоспоримых преимуществ. Предлагаем познакомиться с конструктивными элементами и порядком выполнения монтажных работ, чтобы установленная система прослужила вам как можно дольше.

Читайте в статье

• 1 Виды крыш из металлочерепицы, в зависимости от формы
• 2 Из чего состоит крыша из металлочерепицы: структурные элементы
  • 2.1 Основание крыши
  • 2.2 Чердак или мансарда
  • 2.3 Стропильная система
  • 2.4 Обрешётка и контробрешётка: шаг под металлочерепицу
  • 2.5 Теплоизоляционный пирог тёплой кровли из металлочерепицы
  • 2.6 Металлочерепица
• 3 Доборные элементы кровли из металлочерепицы
  • 3.1 Конёк и ендова
  • 3.2 Ветровая планка: торцевая и карнизная
  • 3.3 Ограждающие элементы и снегозадержатели
• 4 Конструктивные особенности основных узлов кровли из металлочерепицы
  • 4.1 Карниз
  • 4.2 Места примыкания
  • 4. 3 Вентиляционные и проходные элементы
• 5 Порядок и технология монтажа кровли из металлочерепицы
  • 5.1 Холодная кровля
  • 5.2 Тёплая кровля
• 6 Как правильно ухаживать за покрытием крыши из металлочерепицы: рекомендации редакции

Виды крыш из металлочерепицы, в зависимости от формы

Конструктивное исполнение скатной крыши может существенно отличаться. Её конфигурация зависит от количества плоскостей (скатов) и их положения относительно горизонта. В зависимости от конструкции, крыши принято делить на:

• односкатные. Самый простой вариант, предполагающий, что в качестве опоры выступают стены строения различной высоты. Такую крышу сложно назвать привлекательной, а потому её, чаще всего, выбирают для хозяйственных строений;
• двускатные, иногда называемые щипцовыми. Самый распространённый вид, востребованный в загородном и частном строительстве. В качестве опоры для нижней части скатов выступают стены. Верхние соединяются вместе, формируя конёк;
• мансардные. Такая крыша трансформировалась из двускатной, но имеет характерные изломы. Благодаря этому, удалось увеличить внутреннее пространство под кровлей. При желании, его можно использовать для обустройства жилой комнаты;
• вальмовые. Конструкция имеет дополнительные скаты (вальмы), соприкасающиеся с коньком. Если вальмы не доходят до конька, систему называют полувальмовой. Для вальмовых крыш характерна внешняя привлекательность и высокая сопротивляемость ветровым нагрузкам;
• шатровые. Такая крыша внешне очень похожа на многогранный шатёр, состоящий из треугольных граней, сходящихся в одной точке. Отличаясь надёжностью, она достаточна сложна в устройстве;
• многощипцовые. Конструкция актуальна для сложного архитектурного проекта.

Совет! Выбирая подходящий вариант, изучите фото готовых строений.

Из чего состоит крыша из металлочерепицы: структурные элементы

Высокие эксплуатационные характеристики крыши из металлочерепицы можно обеспечить только при тщательном соблюдении требований по выполнению монтажных работ. Предлагаем познакомиться со структурными элементами конструкции, их назначением и особенностями.

Основание крыши

В качестве основания крыши, воспринимающего основную эксплуатационную нагрузку, выступают стены. Равномерное распределение прикладываемых усилий обеспечивается с помощью мауэрлата – бруса, укладываемого непосредственно на стену дома.

Чердак или мансарда

До начала монтажных работ следует определиться с назначением подкровельного пространства. Это может быть чердак либо мансарда. От этого зависит вид устраиваемой кровли. Для первого варианта достаточно холодной крыши, состоящей из металлочерепицы и гидроизоляции. Мансардная – предполагает устройство теплоизоляционного пирога.

Стропильная система

От прочностных характеристик и геометрической точности выполнения стропильной системы зависит срок службы монтируемой крыши из металлочерепицы. Обязательно выполняется расчёт основных элементов с учётом последующей нагрузки. Для изготовления каркаса может использоваться металлопрокат либо пиломатериалы.

Для частных домов рекомендуем выбирать второй вариант. Особенно, если монтажные работы планируется выполнить своими руками. Дерево хорошо обрабатывается резанием и лучше соответствует экологическим и нормативным требованием.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Уклон кровли должен быть более 14º.

«

Обрешётка и контробрешётка: шаг под металлочерепицу

В качестве основания, при монтаже металлочерепицы, используется обрешётка. Для устройства такого настила используются деревянные бруски или доски. Их укладывают через заданное расстояние – шаг обрешётки под металлочерепицу, выбираемый с учётом геометрических параметров кровельного материала. К элементам настила он должен крепиться в местах, исключающих его деформацию в процессе эксплуатации.

Чтобы обрешётка смогла выдержать эксплуатационную нагрузку и вес самой металлочерепицы, она должна:

• монтироваться с шагом 30–50 см. Вторая планка крепится с укороченным шагом, чтобы можно было правильно закрепить лист металлочерепицы;
• изготавливаться из деревянных элементов, обработанных антипиренами и антисептическими составами;
• усиливаться в местах крепления конькового профиля, ендовы и снегозадержателей.

Комментарий

Михаил Старостин

Руководитель бригады ремонтно-строительной компании «Дом Премиум»

Задать вопрос

«Чем меньше угол наклона кровли, тем больше может быть шаг обрешётки.

«

Контробрешётка крепится непосредственно к элементам стропильной системы. Чаще всего, для её изготовления используется брус размером 50×50 мм².

Порядок монтажа обрешётки можно увидеть на следующем видео:

Watch this video on YouTube

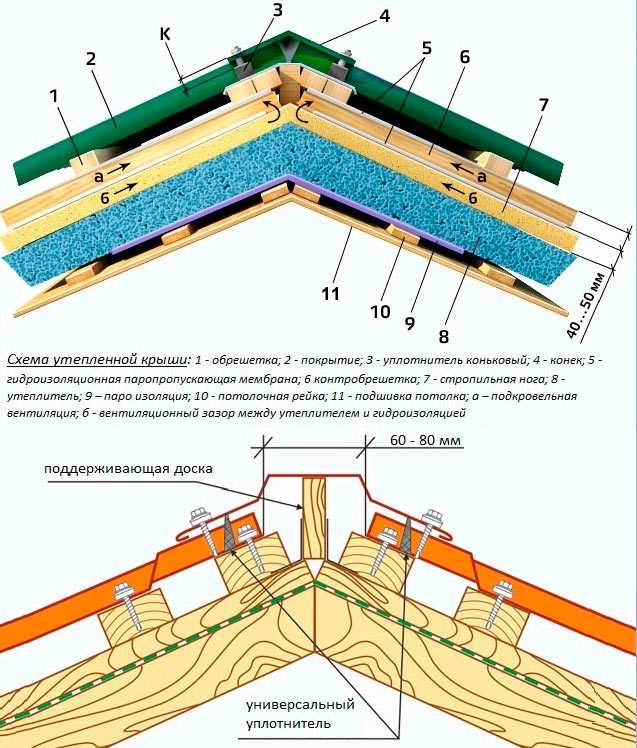

Теплоизоляционный пирог тёплой кровли из металлочерепицы

Устройство теплоизоляционного пирога осуществляется в следующей последовательности:

• пароизоляция;
• нижняя обрешётка, формирующая зазор между утеплителем и пароизоляцией;
• теплоизолятор;
• гидроизоляционный слой:
• обрешётка;
• контробрешётка;
• металлочерепица.

Вид и характеристики теплоизолятора выбираются с учётом климатических условий в конкретном регионе и характеристик здания. Обычно его толщина как минимум 15 см. Чаще всего, выбор делается в пользу экструдированного пенополистирола, базальтовой и стекловаты, керамзита и пенопласта.

Металлочерепица

Данный вид кровельного материала представляет собой листы толщиной 0,45–0,5 мм, на которые нанесено покрытие с защитными и декоративными функциями. В качестве основы, чаще всего, используется стальной листовой прокат. Однако производители предлагают материал на медной и алюминиевой основе.

Характеристики защитного покрытия могут отличаться. Выбор можно сделать между цинковым и алюмоцинковым. Второй вид предпочтительней, так как позволяет обеспечить более высокий уровень защиты, однако обойдётся намного дороже.

Внимание! Доступная цветовая гамма позволит подобрать металлочерепицу с нужным оттенком.

Защитно-декоративное покрытие может быть:

• полиэстеровое. Самый распространенный вид, благодаря доступной стоимости. Может быть с глянцевой (PE) и матовой (MPE) поверхностью, в состав которой введенно некоторое количество тефлона. Отличаясь стойкостью к ультрафиолету и коррозии, плохо сопротивляется механическому воздействию, а потому, это не лучший вариант для регионов с обильными снегопадами;
• пластизол (PVC), основу которого составляет ПВХ. При низкой сопротивляемости к ультрафиолету, хорошо сопротивляется внешнему воздействию;
• пурал с основой из полиуретана и некоторого количества полимеров. Производители предлагают матовые (MatPUR) и глянцевые (PUR) изделия. Отличаются длительным сроком службы;
• полидифторид. Основу покрытия составляет поливинилфторид, к которому добавлено некоторое количество акрила. Хорошо сопротивляется внешнему воздействию благодаря повышенной гибкости. Представлено в широкой цветовой гамме. При длительном сроке службы имеет самую высокую стоимость.

Вид профиля металлочерепицы имеет важное значение. Геометрия листов влияет на его эксплуатационные нагрузки. Если ветровые нагрузки в регионе достаточно большие, выбор стоит сделать в пользу материала с высотой волны более 50 мм, обладающего наибольшей жесткостью. Для нормальных условий можно выбрать металлочерепицу с малой волной.

Внимание! Листы отличаются не только по размерам, но и по конфигурации. Волна может быть симметричной и асимметричной.

Доборные элементы кровли из металлочерепицы

Увеличить срок службы кровли из металлочерепицы и придать ей законченный внешний вид помогают доборные элементы. Они могут иметь различный размер и конфигурацию, обеспечивая плотное примыкание элементов системы и делая её эксплуатацию более безопасной и удобной. Предлагаем с ними познакомиться.

Конёк и ендова

Конёк используется для защиты металлочерепицы на коньке и наружных переломах кровли от внешних неблагоприятных факторов. Изделие может быть плоским и полукруглым, что позволяет подобрать оптимальный вариант для конкретной кровли. При наличии конька можно не опасаться, что в подкровельное пространство попадет влага или грязь, а листы металлочерепицы сорвёт при сильном порыве ветра.

Планки ендовы могут быть верхними и нижними. Первый вид используется тогда, когда необходимо закрыть на внутренних переломах кровли срезы кровельного материала. Нижняя – помогает предотвратить попадание влаги под кровлю за счёт своевременного отвода излишков воды со стыка двух скатов.

Ветровая планка: торцевая и карнизная

Ветровая планка представляет собой уголок, выполняющий декоративную и защитную функцию. Для её изготовления используется такой же материал, что и для самой металлочерепицы. Может быть торцевой и карнизной.

Торцевая планка предотвращает попадание влаги на крайние элементы кровли, а также снижает величину ветровой нагрузки. При наличии карнизной планки удаётся направить потоки дождевой воды в водосточный жёлоб, защищая тем самым лобовые доски и основу обрешётки от излишней влаги.

Ограждающие элементы и снегозадержатели

Необходимость в ограждающих элементах возникает в том случае, если высота строения превышает 7 м. При их наличии удается избежать падения людей с крыши. Крепятся к обрешётке через металлочерепицу.

С точки зрения безопасной эксплуатации крыши, обязательной является установка снегозадержателей. Эти доборные элементы помогают предотвратить резкое падение большого объёма снега, защищая тем самым прохожих от травм, а водосточную систему от чрезмерной снеговой нагрузки. Могут быть:

• трубчатыми. Предполагают наличие двух труб и кронштейнов. Для изготовления используется оцинкованная сталь, на которую может наноситься полимерное покрытие под цвет металлочерепицы;
• листовыми. Более экономный вариант. Для изготовления элемента используется гнутый лист.

Конструктивные особенности основных узлов кровли из металлочерепицы

Некоторые узлы требуют особого оформления. Чтобы не нарушить технологию выполнения работ, предлагаем ознакомиться с конструктивными особенностями.

Карниз

Карнизная система используется для отвода выпавших осадков от стены дома. Свес монтируется таким образом, чтобы между его крайней точкой и стеной было 0,4–1,5 м. Он может быть частью удлинённой стропильной системы или формироваться отдельно с использованием доски толщиной 40 мм.

Места примыкания

Крыша загородных домов, чаще всего, имеет прямые и обратные изломы. Прямые закрывают путем выдвижения вперед листа металлочерепицы, либо путём использования сопрягающих элементов. При помощи уплотнительного слоя достигается желаемый эффект.

Если излом обратный, в качестве сопрягающего элемента используется планка примыкания к стене или трубе. Её укладывают ближе к нижнему скату вместе со слоем уплотнителя.

Вентиляционные и проходные элементы

Правильный монтаж антенн, воздуховодов и ряда других элементов выполняется с использованием:

• вентиляционного выпуска. Для хорошего воздухообмена монтируется в каждом пролёте стропил. При наличии неутеплённого треугольника непосредственно под крышей можно использовать один выход на 50 м². Крепится с помощью саморезов к отверстию в металлочерепице;
• канализационного выхода, совмещаемого со стояком при помощи гофротрубы;
• выпуска для антенны и электрокабелей.

Внимание! Места стыковки требуют обязательной герметизации.

Порядок и технология монтажа кровли из металлочерепицы

Порядок выполнения монтажных работ зависит от вида выбранной системы. Предлагаем познакомиться с особенностями и порядком выполнения монтажных работ при устройстве холодной и тёплой кровли.

Холодная кровля

Монтажные работы выполняют в следующей последовательности:

Иллюстрация	Порядок действий
	Начиная снизу, к стропильной системе, при помощи степлера, крепят гидроизоляционный материал. Его нижний край должен заходить на капельную планку. Гидроизоляция должна провисать на 2–2,5 см. Последующие слои укладывают с нахлёстом как минимум 15 см, а место соединения герметизируется специальной лентой. Для крепления мембраны к капельнику используют нержавеющие либо оцинкованные саморезы.
	Устанавливают планки контробрешётки. Чаще всего, для этой цели используются бруски сечением 50×50 мм². Их прибивают непосредственно к элементам стропильной системы гвоздями. Между брусками оставляют зазоры, располагая их в шахматном порядке.
	К контробрешётке с заданным шагом крепится обрешётка. Используемый крепёж должен быть оцинкованным или из нержавеющей стали и втрое больше длины планок. Внахлёст укладывают листы металлочерепицы
	Устанавливают карнизную планку. Начиная снизу, монтируют металлочерепицу. Для надёжности фиксации, крепление в первом ряду выполняют в каждую волну.

Тёплая кровля

Если вы решили обустроить мансардную крышу, потребуется монтаж тёплой кровли. Подробная инструкция представлена в следующем видео:

Watch this video on YouTube

Как правильно ухаживать за покрытием крыши из металлочерепицы: рекомендации редакции

Чтобы сформированная кровля прослужила достаточно долго, за ней надо правильно ухаживать. К перечню основных работ стоит отнести:

1. Очистку от снега. Слой толщиной 10 см можно уже считать избыточным. При наличии трубчатых снегозадержателей, для удаления избытка снега, трубки вынимают из кронштейнов;
2. Уборку мусора. Ежегодно с крыши следует убирать органический мусор. Как правило, это делается вручную в резиновой обуви. Возможно использование мягких щеток.
3. Удаление загрязнений. Как правило, вся скопившаяся грязь смывается дождём, однако, при желании, крышу можно помыть.
4. Проверку и протяжку крепежа. Контролировать степень затяжки саморезов рекомендуется выполнять ежегодно. Их ослабление может стать причиной появление воды в подкровельном пространстве.

Делитесь в комментариях вашим мнением о крыше из металлочерепицы, нравится ли вам внешний вид такой кровли и её эксплуатационные характеристики.

Watch this video on YouTube

Watch this video on YouTube

MS Logo_4C

%PDF-1.5 % 1 0 объект > эндообъект 2 0 объект > транслировать приложение/постскриптум

, преобразованный из application/postscript в application/vnd. adobe.illustrator

преобразовано из application/postscript в application/vnd. adobe.illustrator

преобразовано из application/postscript в application/vnd. adobe.illustrator

Кровельная панель Snap-Lok — Westman Steel

Описание панели

Кровельная панель Snap-Lok представляет собой скрытую кровельную систему, обеспечивающую чистую и долговечную отделку любой крыши. Он доступен в двух размерах: 12 дюймов и 16 дюймов, калибров 26 и 24 и 16 стандартных цветов. Стальные листы предварительно окрашены Galvalume или голые Galvalume и имеют самый долгий срок службы из всех доступных кровельных листов. На высококачественную заводскую систему окраски с обжигом предоставляется 40-летняя ограниченная гарантия.

Данное руководство по установке кровельных панелей Snap-Lok предназначено для домовладельцев, подрядчиков и монтажников металлических крыш. Пожалуйста, прочтите и усвойте содержание руководства перед началом установки на крыше, чтобы обеспечить беспроблемную установку и сохранить применимые гарантии. Если у вас есть какие-либо вопросы относительно установки вашей металлической кровельной системы, пожалуйста, свяжитесь с Westman Steel.

Отказ от ответственности

Используя это руководство, вы принимаете на себя риски и ответственность за все убытки, ущерб, расходы и другие последствия, прямо или косвенно связанные с использованием этого руководства. Эти инструкции по установке предназначены только в качестве рекомендаций. Westman Steel не несет ответственности за работу или качество установки кровельной системы, а также за любые телесные повреждения или ущерб, которые могут возникнуть в результате неправильной установки.

Westman Steel не гарантирует соответствие какого-либо продукта или материала действующим строительным нормам, законам или правилам какой-либо конкретной юрисдикции или местного муниципалитета.

В этом руководстве содержатся предложения и рекомендации по установке кровельных панелей Westman Steel Snap-Lok и деталей отделки. Содержание данного руководства включает в себя рекомендации, действовавшие на момент первоначальной печати данной публикации. Стремясь идти в ногу с постоянно меняющейся кодовой средой, Westman Steel оставляет за собой право изменять без предварительного уведомления любые спецификации и/или проекты в любое время без каких-либо обязательств. Чтобы убедиться, что у вас есть самая свежая информация, пожалуйста, запросите или посетите наш веб-сайт. Детали применения и конструкции приведены только в иллюстративных целях и могут не подходить для всех условий окружающей среды и/или конструкции здания. Проекты должны быть спроектированы и установлены в соответствии с применимыми строительными нормами, правилами и принятой отраслевой практикой.

Все размеры должны быть проверены полевыми измерениями перед заказом материалов.

Кровельные панели Snap-Lok следует устанавливать на минимальный уклон крыши 3:12 или больше. Если угол наклона крыши менее 3:12, обратитесь в компанию Westman Steel.

Масляное консервирование является эстетическим явлением, присущим тонколистовому холоднодеформированному металлу, и характеризуется искривлением или волнистостью плоских поверхностей металлических кровельных и сайдинговых изделий. Поскольку консервирование масла является эстетической проблемой и не влияет на прочность или производительность продукта, это не является причиной для отказа. На это поведение влияет несколько факторов, таких как толщина листового металла, размеры, установка и конструкция системы. Консервирование масла можно свести к минимуму, если принять во внимание упомянутые выше факторы. См. Канадский институт строительства из листовой стали (CSSBI) – информационный бюллетень 13.

Соображения безопасности

Всегда надевайте соответствующие средства индивидуальной защиты при работе с металлическими кровельными панелями и отделкой. Westman Steel рекомендует использовать средства защиты глаз, слуха, перчатки и средства защиты от падения при работе с кровельными материалами из листового металла. Уточните в местных органах безопасности требования к ограждениям, средствам защиты от падения и другим безопасным рабочим процедурам.

Избегайте работы с металлическими панелями в ветреные дни.

Не ходите по панелям, пока они не будут полностью прикреплены к основанию. Не наступайте на ребра панели.

Всегда наступайте на опоры.

Металлические поверхности могут быть чрезвычайно скользкими, когда они мокрые или покрыты инеем. Всегда следите за тем, чтобы использовались надлежащие процедуры и оборудование для защиты от падения. Избегайте работы на мокрой или покрытой снегом крыше.

Носите обувь с мягкой резиновой подошвой при ходьбе по металлической крыше, чтобы не повредить отделку.

Резка

Стальные кровельные панели можно резать ножницами по металлу, механическими или ручными ножницами или высекателями. Допускаются циркулярные пилы с лезвиями для резки металла. Не используйте абразивные лезвия, так как они могут сжечь как краску, так и цинковое покрытие, что приведет к преждевременному износу этих участков.

При резке панелей переворачивайте окрашенные панели лицевой стороной вниз и режьте вдали от других панелей, чтобы избежать попадания металлических частиц в окрашенную поверхность соседних панелей. Всегда немедленно удаляйте металлические частицы после сверления или резки, чтобы не повредить лакокрасочное покрытие. Частицы, оставленные на поверхности панели, могут заржаветь за одну ночь.

Кромки листового металла очень острые. Всегда надевайте защитные очки и перчатки при работе с металлическими листами или их резке.

Не штабелируйте разрезанные панели.

Получение/обработка

Сразу после получения проверьте количество металлических кровельных панелей и аксессуаров и/или наличие повреждений.

Обратите внимание на любые повреждения или недостачи во время доставки. Обо всех ошибках/упущениях необходимо сообщать в течение 30 дней.

Аккуратно обращайтесь с пачками панелей и отдельными панелями, чтобы не повредить их. Как правило, Westman Steel рекомендует размещать опоры на расстоянии не более 10 футов друг от друга, чтобы обеспечить достаточную поддержку от коробления или изгиба.

Не тяните листы по земле или друг по другу. Заручитесь помощью других для транспортировки более длинных отдельных панелей.

Транспортировка

Хранение

После получения кровельных панелей храните их в хорошо проветриваемом, сухом месте. Дождь или конденсат могут проникать между уложенными листами, что может привести к преждевременному разрушению защитного покрытия. Не храните панели в контакте с землей. Убедитесь, что панели имеют достаточную опору и приподняты над землей, предпочтительно с уклоном для стока воды. Накройте панели водонепроницаемым покрытием на расстоянии от панелей, чтобы обеспечить движение воздуха. По возможности храните панели внутри.

Необходимые инструменты/оборудование

1. Ножницы по металлу, высечные ножницы, механические ножницы или циркулярная пила с режущим диском для резки металла. Примечание. Края пилы могут быть зазубренными, неприглядными и иметь тенденцию ржаветь раньше, чем края срезанных краев. При резке пилой образуются горячие металлические опилки, которые могут внедриться и повредить лакокрасочное покрытие. Также распиловка выжигает краску и гальваническую обработку, что приводит к возникновению кромочной ржавчины.
2. Ножницы по металлу
   (ножницы для левого края, правого края и центральной линии)
3. Инструмент для сгибания краев (см. рисунок)
4. Перчатки и защитная одежда
5. Защитные очки и беруши (защита глаз и ушей)
6. Рулетка и меловая линейка
7. Резиновый молоток
8. Шуруповерт или дрель (рекомендуется регулируемая муфта)
   – см. информационный бюллетень 42 CSSBI для получения дополнительной информации о рекомендуемых типах шуруповертов
9. Головки 1/4” и 5/16” – должны быть торцевыми и заменяться через 10 000–15 000 крепежных деталей
10. Сверла, шурупы
11. Заклепочный пистолет
12. Пистолет для герметика
13. Карандаши и маркеры
14. Универсальный нож
15. Клещи для фиксации листового металла
16. Степлеры молотковые

Накладки и планки

Крепление

Для завершения монтажа металлической кровли в деревянном каркасе используются следующие крепежные элементы:

	Шурупы по дереву с цилиндрической головкой #10 x 1” Для крепления скрытых крепежных элементов и кровельных панелей.
	#10 Шестигранник Головка Дерево Шуруп с самоуплотняющейся шайбой, доступны различные длины Самоуплотняющийся винт для крепления накладок.
	Стяжной винт #14 x 7/8” с самоуплотняющейся шайбой Используется для крепления металлических планок к металлу.
	Нерж. сталь поп заклепки (дополнительно, не поставляется Westman). Используется для соединения окладов в углах.

Крепеж должен быть правильно закручен, чтобы обеспечить надлежащее уплотнение и прочность, а также возможность расширения и сжатия. На приведенной ниже схеме показано правильное крепление листового металла винтами.

Панель Snap-Lok использует скрытую систему крепления. Одна кромка панели содержит перфорированный фланец для крепежа, а другая сторона защелкивается на ребро соседней панели. Требования к креплению панелей различаются в зависимости от географического региона, местных погодных условий и строительных норм и правил. Ветровые нагрузки на крышах максимальны в углах и краях.

Рекомендуемое расстояние между крепежными элементами с плоской головкой для панелей Snap-Lok составляет 15-1/2 дюйма.

Установка

После оценки и заказа материала можно приступать к установке кровельной панели. Монтаж кровли начинается с самой нижней точки и продолжается вверх в следующем общем порядке:

Отделка фасции

Защита карниза и защита желоба

Отделка карниза

Отлив ендовы

Подкровельный слой

Панели крыши

Накладки конька

Установка

Панели Westman Steel Snap-Lok предназначены для установки поверх сплошной обшивки, обычно используемой при строительстве крыш жилых домов.

Установка состоит из следующих этапов:

• Точное измерение крыши и создание плана крыши для оценки и заказа кровельных панелей и аксессуаров
• Перед началом работы убедитесь, что все необходимые проходы через крышу выполнены (вентиляционные отверстия, вытяжка, чердачная вентиляция и т. д.)
• Удалите грязь или мусор с поверхности крыши
• Убедитесь, что из крыши не торчат гвозди или другие предметы, которые могут проколоть новую подстилку или повредить новые панели крыши
• Установите щит Ice & Water на карнизах на минимальном расстоянии 60 дюймов вверх по склону от наружной стены и в ендовах с одним рулоном 36 дюймов по центру с помощью специальных требований по местным строительным нормам. Кроме того, установите ледяной и водяной щиты на любые проходы или световые люки
• Установка стальной подложки Westman
• Установка бордюров и карнизов, а также отливов в ендовах (см. прилагаемые детали)
• Проверка прямоугольности и планировки установки на крыше
• Совместите первую панель крыши с краем крыши и проверьте прямоугольность и правильный выступ панели на карнизе, который будет зависеть от желаемой отделки
• Закрепите первую панель соответствующими крепежными элементами
• Установите следующие две панели неплотно, постоянно проверяя их выравнивание по кромке. Если панели выровнены правильно, закрепите и зафиксируйте фиксирующий край панелей на соседних панелях
• Продолжайте установку панели, периодически проверяя выравнивание и прямоугольность и при необходимости внося коррективы

Установка на деревянный каркас

Указания:

• Все герметики, показанные на деталях, являются рекомендацией Westman. Если это не было запрошено до заказа, Westman не будет поставлять ленточный герметик или герметик для труб в расценках или упаковках для облицовки.
• Типы и расположение ленточного герметика и уплотнения труб, показанные на деталях, являются лучшими рекомендациями для надлежащей герметизации.
• Все типы винтов, показанные на деталях, лучше всего подходят для каждого места, рекомендованного Westman.
• Длина винта, указанная на деталях, является стандартной рекомендуемой длиной. Доступны крепежные детали различной длины, которые могут быть поставлены по предварительному заказу.
