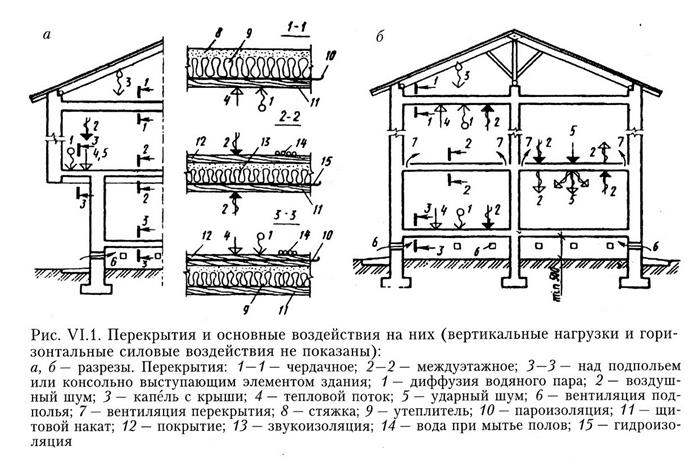

При выборе пустотных плит перекрытия под полезную нагрузку, возникают у застройщика вопросы, а под какую полезную нагрузку подбирать перекрытие? (конечно это определяется проектом)
При малоэтажном строительстве домов или коттеджа из газоблоков Ютонг, или газоблоков грас, за основу безусловно надо брать жизнью проверенную нормативную нагрузку на перекрытия и применяемую при проектировании-это в жилых домах в среднем около 160 кг/м2, но в последнии годы довольно часто под паркет и твердые покрытия в полах применяют слоистую подстилку типа ОSB¸повышающую жесткость конструкции пола и звукоизоляцию перекрытия, а так же подвесные потолки, теплые полы,что дополнительно добавляет нагрузки на перекрытия коттеджа 40-60 кг/м2.
Исходя из этого и понимая , что сегодня на рынке представлены плиты перекрытия с расчетными нагрузками в 600, 800, 1000кг/м2, нет особой необходимости под расчетные полезные нагрузки на перекрытия, стремится брать плиты 8ой или 10ой нагрузок. Для обычного коттеджа с полезной нагрузкой на перекрытия которого не планируется установка тяжелых бильярдных столов и джакузи на 3-4м3 воды или бассейнов, спокойно можно обойтись пустотными плитами перекрытия с расчетной нагрузкой в 600 кг/м
Здесь же хочу отметить, при обсуждениях довольно часто звучат сомнения о применении пустотных плит перекрытия в коттеджном строительстве, когда для строительства несущих газобетонных стен применяется газобетонные блоки Ytong, Грас, газобетонные блоки bonolit-и должен отметить, что эти сомнения совершенно не обоснованны, элементарный расчет собранных расчетных и полезных нагрузок на перекрытия из пустотных плит перекрытий с учетом опор пустотных плит перекрытия на монолитные пояса, позволяют в прочности стен коттеджей постороенных из газобетонных блоков
Когда правильно спроектированный и построенный коттедж или дом, будет переходить от одного поколения живущих к другому, создавая этим поколениям безопасные и комфортные условия проживания. Но это возможно еще раз хочу это подчеркнуть, при условии правильного расчета полезной нагрузки на перкрытие из пустотных плит перекрытия или какого другого типа перекрытия. Ориентироватся на «чутье» -я бы не советовал.
Надо также четко понимать, что нормативные нагрузки и расчетные нагрузки на перекрытия в зависимости от условий эксплуатации, технологии строительства могут существенно отличатся, расчетные нагрузки как правило больше нормативных на величину коэффициэнта надежности. При подборе полезных нагрузок на перекрытия надо ориентироваться на нормативные нагрузки.
Анологично без сомнений, при подборе полезных нагрузок на перекрытия, пустотные плиты перекрытий можно применять в качестве перекрытий при опирании пустотных плит перекрытия на стены построенные из керамических камней
Расчет полезной нагрузки на пустотную плиту перекрытия
Бетонные пустотные плиты уже много лет используют для обустройства межэтажных перекрытий при строительстве зданий из любых строительных материалов: железобетонных панелей, стеновых блоков (газобетонных, пенобетонных, газосиликатных), а также при возведении монолитных или кирпичных сооружений.
Нагрузка на пустотную плиту перекрытия – одна из основных характеристик таких изделий, которую необходимо учитывать уже на этапе проектирования будущего строения. Неправильный расчет этого параметра негативно скажется на прочности и долговечности всего строения.
Разновидности пустотных плит перекрытия
Пустотные плиты наиболее широко применяют при обустройстве перекрытий при строительстве жилых домов, общественных и промышленных сооружений. Толщина таких панелей составляет 160, 220, 260 или 300 мм. По типу отверстий (пустот) изделия бывают:
- с круглыми отверстиями;
- с пустотами овальной формы;
- с отверстиями грушевидной формы;
- с формой и размерами пустот, которые регламентируются техусловиями и специальными стандартами.
Самые востребованные на современном строительном рынке – изделия с толщиной 220 мм и отверстиями цилиндрической формы, так как они рассчитаны на значительные нагрузки на каждую пустотную плиту перекрытия, а ГОСТ предусматривает их применение для обустройства перекрытий практически всех типов зданий.
Различают три типа таких конструкционных изделий:
- Плиты с цилиндрическими пустотами Ø=159 мм (маркируют символами 1ПК).
- Изделия с круглыми отверстиями Ø=140 мм (2ПК), которые изготавливают только из тяжелых видов бетона.
- Панели с пустотами Ø=127 мм (3ПК).
На заметку! Для малоэтажного индивидуального строительства допустимо применение панелей толщиной 16 см и отверстиями Ø=114 мм. Важный момент, который надо учитывать, выбирая изделие такого типа, уже на этапе проектирования сооружения – максимальная нагрузка, которую выдержит плита.
Характеристики пустотных плит перекрытий
К основным техническим характеристикам пустотных плит относятся:
- Геометрические размеры (стандартные: длина – от 2,4 до 12 м; ширина – от 1,0 до 3,6 м; толщина – от 160 до 300 мм). По желанию заказчика производитель может изготовить нестандартные панели (но только при строгом соблюдении всех требований ГОСТа).
- Масса (от 800 до 8600 кг в зависимости от размеров панели и плотности бетона).
- Допустимая нагрузка на плиту перекрытия (от 3 до 12,5 кПа).
- Тип бетона, который использовали при изготовлении (тяжелый, легкий, плотный силикатный).
- Нормированное расстояние между центрами отверстий от 139 до 233 мм (зависит от типа и толщины изделия).
- Минимальное количество сторон, на которые должна опираться панель перекрытия (2, 3 или 4).
- Расположение пустот в плите (параллельно длине либо ширине). Для панелей, предназначенных для опоры на 2 или 3 стороны, пустоты необходимо обустраивать только параллельно длине изделия. Для плит, опирающихся на 4 стороны, возможно расположение отверстий параллельно как длине, так и ширине.
- Арматура, использованная при изготовлении (напрягаемая или ненапрягаемая).
- Технологические выпуски арматуры (если таковые предусмотрены проектным заданием).
Маркировка пустотных плит
Марка панели состоит из нескольких групп букв и цифр, разделенных дефисами.
Первая часть – тип плиты, ее геометрические размеры в дециметрах (округленные до целого числа), количество сторон опоры, на которое рассчитана панель. Вторая часть – расчетная нагрузка на плиту в кПа (1 кПа = 100 кг/м²).
Внимание! В маркировке указана расчетная, равномерно распределенная нагрузка на бетонное перекрытие (без учета собственной массы изделия).
Дополнительно в маркировке указывают тип бетона, примененного для изготовления (Л – легкий; С – плотный силикатный; тяжелый бетон индексом не обозначают), а также дополнительные характеристики (например, сейсмологическую устойчивость).
Например, если на плиту нанесена маркировка 1ПК66.15-8, то это расшифровывается следующим образом:
1ПК – толщина панели – 220 мм, пустоты Ø=159 мм и она предназначена для установки с опорой на две стороны.
66.15 – длина составляет 6600 мм, ширина – 1500 мм.
8 – нагрузка на плиту перекрытия, которая составляет 8 кПа (800 кг/м²).
Отсутствие в конце маркировки буквенного индекса указывает на то, что для изготовления был применен тяжелый бетон.
Еще один пример маркировки: 2ПКТ90.12-6-С7. Итак, по порядку:
2ПКТ – панель толщиной 220 мм с пустотами Ø=140 мм, предназначенная для установки с упором на три стороны (ПКК означает необходимость установки панели на четыре стороны опоры).
90.12 – длина – 9 м, ширина – 1,2 м.
6 – расчетная нагрузка 6 кПа (600 кг/м²).
С – означает, что она изготовлена из силикатного (плотного) бетона.
7 – панель может быть использована в регионах с сейсмологической активностью до 7 баллов.
Достоинства и недостатки пустотных плит
По сравнению со сплошными аналогами пустотные панели обладают рядом несомненных преимуществ:
- Меньшей массой по сравнению со сплошными аналогами, причем без потери надежности и прочности. Это значительно уменьшает нагрузки на фундамент и несущие стены. При монтаже можно использовать технику меньшей грузоподъемности.
- Меньшей стоимостью, так как для их изготовления необходимо значительно меньшее количество строительного материала.
- Более высокой тепло- и звукоизоляцией (за счет пустот в «теле» изделия).
- Отверстия могут быть использованы для прокладки различных инженерных коммуникаций.
- Изготовление плит осуществляют только на крупных заводах, оснащенных современным высокотехнологичным оборудованием (производство их в кустарных условиях, практически, невозможно). Поэтому можно быть уверенным в соответствии изделия заявленным техническим характеристикам (согласно ГОСТ).
- Многообразие стандартных типоразмеров позволяет осуществлять строительство сооружений самых различных конфигураций (доборные элементы перекрытий можно изготовить из стандартных панелей или заказать у производителя).
- Быстрый монтаж перекрытия по сравнению с обустройством монолитной железобетонной конструкции.
К недостаткам таких плит можно отнести:
- Возможность монтажа только с применением грузоподъемной техники, что приводит к удорожанию постройки при индивидуальном строительстве жилого дома. Необходимость свободного места на частном участке для маневрирования подъемного крана при монтаже перекрытий.
Необходимость свободного места на частном участке для маневрирования подъемного крана при монтаже перекрытий.На заметку! Деревянные перекрытия, которые очень популярны в индивидуальном строительстве, устанавливают на балки, для монтажа которых также необходимо применение техники достаточной грузоподъемности.
- При использовании стеновых блоков необходимо обустройство железобетонного армопояса.
- Невозможность изготовления своими руками.
Примерный расчет предельной нагрузки на пустотную плиту перекрытия
Для того чтобы самостоятельно рассчитать, какую максимальную нагрузку могут выдерживать плиты перекрытия, которые вы планируете использовать при строительстве, необходимо учесть все моменты. Допустим, что для обустройства перекрытий вы хотите использовать панели 1ПК63.12-8 (то есть, величина расчетной нагрузки, которую выдерживает одно изделие, составляет 800 кг/м²: для дальнейших расчетов обозначим ее буквой Q₀).
Рассчитав сумму всех динамических, статических и распределенных нагрузок (от веса самой плиты; от людей и животных, мебели и бытовой техники; от стяжки, утеплителя, финишного напольного покрытия и перегородок), которую обозначаем QΣ, можно определить, какую нагрузку выдерживает ваша конкретная плита. Основной момент, на который надо обратить внимание: в результате всех расчетов (разумеется, с учетом повышающего коэффициента прочности) должно получиться, что QΣ ≤ Q₀.
Для того чтобы определить равномерно распределенную нагрузку от собственного веса плиты, необходимо знать ее массу (M). Можно воспользоваться либо величиной массы, указанной в сертификате завода-изготовителя (если его предоставили в месте продажи), либо справочной величиной из таблицы ГОСТ-а, которая составлена для изделий, изготовленных из тяжелых видов бетона со средней плотностью 2500 кг/м³. В нашем случае справочный вес плиты составляет 2400 кг.
Сначала вычисляем площадь плиты: S = L⨯H = 6,3⨯1,2 = 7,56 м².
Тогда нагрузка от собственного веса (Q₁) составит: Q₁ = M:S = 2400:7,56 = 317,46 ≈ 318 кг/м².
В некоторых строительных справочниках рекомендуют при расчетах использовать суммарное усредненное значение полезной нагрузки на перекрытие жилых помещений – Q₂=400 кг/м².
Тогда суммарная нагрузка, которую необходимо выдерживать плите перекрытия, составит:
QΣ = Q₁ + Q₂ = 318 + 400 = 718 кг/м² ˂ 800 кг/м², то есть основной момент QΣ ≤ Q₀ соблюден и выбранная плита пригодна для обустройства перекрытий жилых помещений.
Для точных расчетов будут необходимы значения удельной плотности (стяжки, теплоизолятора, финишного покрытия), значение нагрузки от перегородок, вес мебели и бытовой техники и так далее. Нормативные показатели нагрузок (Qн) и коэффициенты надежности (Үн) указаны в соответствующих СНИП-ах.
В заключении
На современном строительном рынке представлены пустотелые плиты с расчетными нагрузками от 300 до 1250 кг/м². Если подойти к моменту расчета необходимой предельной нагрузки ответственно, то можно выбрать изделие, удовлетворяющее именно вашим требованиям, не переплачивая за излишнюю прочность.
