Полезная нагрузка на перекрытие.

Приглашаем учиться к нам  в «школу строительства»

Школа строительства в виде моих лекций на ютубе.

Внимание заказчиков -постоянно действующие акции по снижению цены блоков     смотреть здесь

Проект ландшафтного дизайна вашего участка можете заказать нам.

Малоэтажные проекты  любой сложности с расчетом фундаментов на основании ИГИ делаем МЫ. Цены разумные.

 При  выборе пустотных плит перекрытия  под полезную нагрузку, возникают у застройщика вопросы, а под какую полезную нагрузку подбирать перекрытие? (конечно это определяется проектом)

При малоэтажном строительстве домов или коттеджа из газоблоков Ютонг, или газоблоков грас, за основу безусловно надо брать жизнью проверенную нормативную нагрузку на перекрытия и применяемую при проектировании-это  в жилых домах в среднем около 160 кг/м2, но в последнии годы довольно часто под паркет и твердые покрытия в полах применяют слоистую подстилку типа ОSB¸повышающую жесткость конструкции пола и звукоизоляцию перекрытия, а так же подвесные потолки, теплые полы,что дополнительно добавляет нагрузки на перекрытия коттеджа 40-60 кг/м2.

Исходя из приведенных цифр по полезным нагрузкам надо знать, что на сегодняшний день, оптимальным надо считать полезную нормативную нагрузку  на перекрытие в 200 -220 кг/м2,  при условии отсутствия каких-то особенностей строительства дома из газобетонных блоков Грас и газобетонных блоков итонг. Примеры особенностей увеличения полезной нагрузки на плиты перекрытия коттеджа, это строительство  бассейна,  бильярдного зала, саун с бассейнами, залы для приема гостей на массовые мероприятия. Здесь уже  при расчете полезных нагрузок на плиты перекрытия или монолитные перекрытия, надо руководствоваться нормативами, как при строительстве общественных зданий, кафэ, магазинов, где  полезная нагрузка на перекрытие может возрасти  до 400 кг/м2 и даже больше, но это уже вопрос индивидуального подхода при проектировании полезной нагрузки на перекрытия  и здесь подход несколько другой при строительстве подобных объектов с высокой полезной нагрузкой на перекрытия. И проектирование полезной нагрузки на перекрытия в этом случае, как и несущих конструкций под ними, уже индивидуальны.

Исходя из этого и понимая , что сегодня на рынке представлены плиты перекрытия с расчетными нагрузками в 600, 800, 1000кг/м², нет особой необходимости под расчетные полезные нагрузки на перекрытия, стремится брать плиты 8ой или 10ой нагрузок. Для обычного коттеджа с полезной нагрузкой на перекрытия которого не планируется установка тяжелых бильярдных столов и джакузи на 3-4м³ воды или бассейнов,  спокойно можно обойтись пустотными плитами перекрытия с расчетной нагрузкой в 600 кг/м

Здесь же хочу отметить, при обсуждениях довольно часто звучат сомнения о применении пустотных плит перекрытия в коттеджном строительстве, когда для строительства несущих газобетонных стен применяется газобетонные блоки Ytong, Грас, газобетонные блоки  bonolit-и должен отметить, что эти сомнения совершенно не обоснованны, элементарный расчет собранных расчетных и полезных нагрузок на  перекрытия из пустотных плит перекрытий с учетом опор пустотных плит перекрытия на монолитные пояса, позволяют в прочности стен коттеджей постороенных из газобетонных блоков

Грас bonolit или Ytong иметь запас прочности, обеспечивающий надежную эксплуатацию построенных пенобетонных стен из газоблоков Грас, газоблоков  Ytong и газоблоков  Бонолит десятилетиями. Когда правильно спроектированный и построенный  коттедж или дом, будет переходить от одного поколения живущих к другому, создавая этим поколениям безопасные и комфортные условия проживания. Но это возможно еще раз хочу это подчеркнуть, при условии правильного расчета полезной нагрузки на  перкрытие из  пустотных плит перекрытия или какого другого типа перекрытия. Ориентироватся на «чутье» -я бы не советовал.

Надо также четко понимать, что нормативные нагрузки и расчетные нагрузки на перекрытия в зависимости от условий эксплуатации, технологии строительства могут существенно отличатся, расчетные нагрузки как правило больше нормативных на величину коэффициэнта надежности. При подборе полезных нагрузок на перекрытия надо ориентироваться  на нормативные нагрузки.

Анологично без сомнений, при подборе полезных нагрузок на перекрытия, пустотные плиты перекрытий можно применять в качестве перекрытий при опирании пустотных плит перекрытия на стены построенные из керамических камней

виды по СНиП и СП, расчет плиты, как рассчитать предельные и точечные значения, изгибающий момент, несущую способность, прочность ж/б элемента?

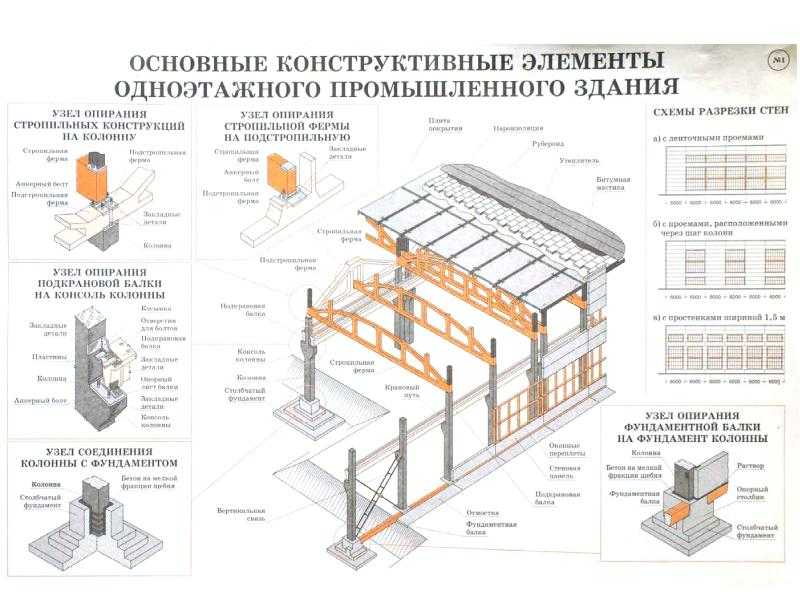

Плиты перекрытий – это несущие конструкции зданий, воспринимающие постоянные и временные нагрузки в пределах одного этажа.

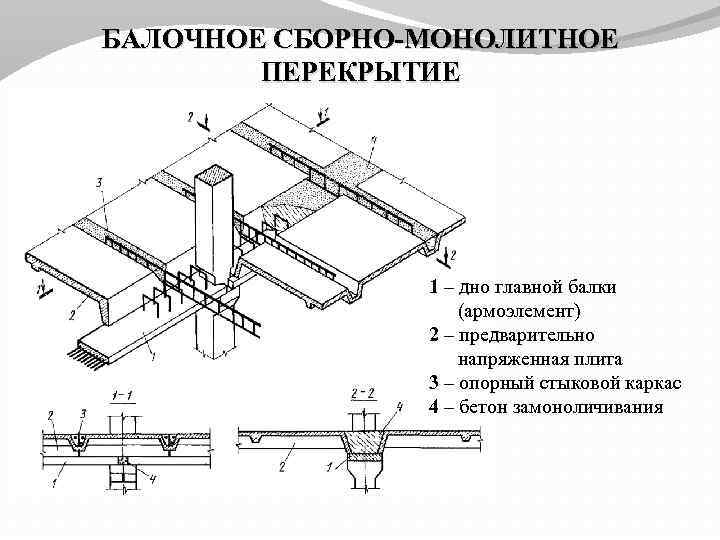

Плиты укладываются в пролёте между вертикальными опорами – стенами, пилонами или колоннами.

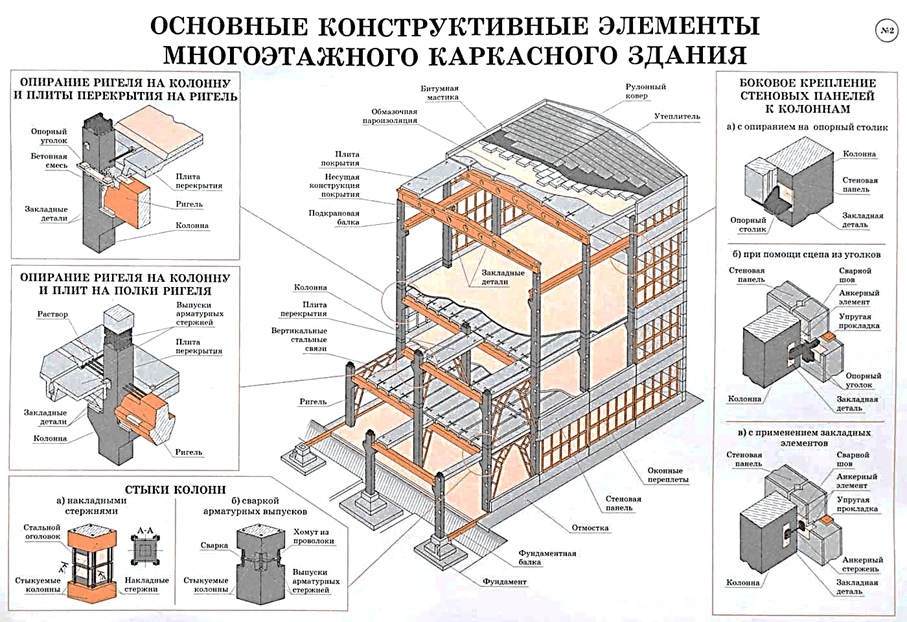

Преимущественно работают на изгиб и выполняют роль жёсткого диска, объединяющего отдельные элементы каркаса сооружения в единую геометрически неизменяемую систему.

При расчёте плит перекрытий определяются такие важные параметры, как их толщина, армирование, прогиб и необходимость устройства дополнительных подпирающих элементов (балок или капителей).

Как провести расчет нагрузок на перекрытие, расскажем далее.

Виды нагрузок на плиты перекрытий по СНиП и СП

Нагрузки на пролётные конструкции определяются, исходя из требований нормативных документов – СНиП 2.01.07-85 и его обновлённой версии – СП 20.13330.2011 «Нагрузки и воздействия».

В соответствии с пунктами этих нормативов, нагрузки классифицируются на следующие виды:

1.
   Полезные – нагрузки, необходимые для обеспечения комфортной эксплуатации помещения, в соответствии с его функциональным назначением.
   Например, в жилых квартирах или частных домах – это нагрузки от мебели, бытовых приборов и самих жильцов.

   В магазинах – от посетителей, персонала, прилавков, стеллажей и оборудования, необходимого для функционирования помещения.

2. Допустимые – сочетание внешних сил, приложенных к перекрытию, при котором оно продолжает удовлетворять всем предъявляемым к нему эксплуатационным требованиям без наступления необратимых последствий.
3. Постоянные – нагрузки, которые действуют на протяжении всего периода эксплуатации помещения. К таким видам загружения относятся собственный вес плит, масса пирога пола и штамповые нагрузки от конструктивных элементов, без которых эксплуатация помещения не представляется возможной.
4. Временные – нагрузки от веса оборудования, мебели, людей и другие виды сил, которые прикладываются к несущему элементу на определённый промежуток времени.
5. Предельные – максимальная величина нагрузки, при приложении которой в конструктивном элементе начинают происходить необратимые процессы – пластические деформации, бесконтрольное раскрытие трещин, а также обрушение перекрытия.

В зависимости от функционального назначения помещений, величины полезных нагрузок различаются.

В жилом помещении равномерно распределённые по площади временные нагрузки составляют 150 – 200 кгс/м2, а в общественных зданиях, в зависимости от особенностей технологического процесса они составляют уже 250 – 500 кгс/м2.

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.
В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

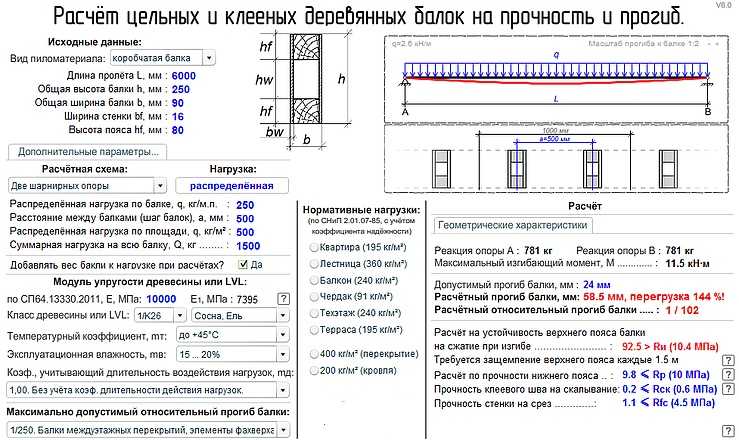

Калькулятор

Калькуляторы по теме:

• Сбор нагрузок на балки перекрытия онлайн.

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление Ry — данный параметр зависит от марки стали. Например, если марка стали:

• С235 — Ry = 230 МПа;
• С255 — Ry = 250 МПа;
• С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

• сталь — Е = 200 000 МПа;
• алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

Wтреб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — [ и Ι), нужно выбирать «x-x».

Расчет по прогибу:

Jтреб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и Wтреб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Расчёт пролетных конструкций

Расчёт пролётных конструкций ведётся по двум группам предельных состояний:

• 1 группа – подбирается такие параметры жёсткости конструктивного элемента, при которых оно не потеряет прочность под действие сочетания постоянных, временных и особых нагрузок;
• 2 группа – расчёт по деформациям, при котором определяется фактический прогиб перекрытия, после чего это значение сравнивается с предельно допустимыми значениями из СНиП.

На несущую способность плит перекрытий влияет величины постоянных и полезных нагрузок, толщина элемента, длина пролёта и условия эксплуатации помещения.

Как рассчитать значения?

Расчёт нагрузок на плиту перекрытия производится методом суммирования всех приложенных к конструктивному элементу внешних сил, с учётом различных коэффициентов запаса, принимаемых по указанному выше СНиП. Если рассмотреть теоретические выкладки, то расчёт нагрузок делится на следующие категории:

Предельные

А сечение с такими параметрами остаётся в равновесии при достижении момента Мпред = 2988.5 кН*см, что всего на 5,8% выше предельного значения.

Учитывая, что момент в изгибаемом сечении под действием равномерно распределённой нагрузки равняется M = q х l2 / 8, то qпред = 8M/l2, или qпред = 8 х 2998.5 / 25 = 956.32 кг/м2 – при такой внешней силе сечение установленных параметров перестанет удовлетворять предельному равновесию, и данная нагрузка является предельной.

Точечные

Как правило, такие силы не прикладываются к перекрытию отдельно – всегда существуют постоянные нагрузки, и единичное точечное загружение суммируется с ними.

Приложенная точечная нагрузка влияет на значение опорных реакций и величину изгибающего момента в расчётном сечении. Усилия от точечного загружения определяется как произведение силы на плечо (расстояние от ближайшей точки опоры).

Например, если в комнате с пролётом 5 метров стоит декоративная колонна массой 500 кг на расстоянии от стены 2 м, то расчётная нагрузка с учётом коэффициента запаса (gn для постоянных сил = 1,05) составит 525 кг. Момент в данной точке составит 525 кг х 2 м = 1050 кг * м, или 1050 кН * см.

Соответственно, при добавлении равномерно распределённого загружения, описанного выше, стандартное сечение плиты с армированием d10 A500s с шагом 200 мм не будет удовлетворять расчёту прочности, и данное место следует усилить дополнительными стержнями, например, d10 A500s ш. 200 + d12 A500s ш. 200.

Пересчёт на м2

Например, вдоль стены комнаты, на протяжении 3 м стоит гарнитур общей массой 400 кг, напротив – диван массой 200 кг и другие предметы мебели с разными весами. По данному помещению каждый день передвигаются 4 человека с массами тела от 50 до 120 кг.

По факту, точно посчитать нагрузку не представляется возможным, но СП 20.13330.2011 допускает учитывать в статическом расчёте приведённую равномерно распределённую нагрузку для жилых помещений 150 кг/м2.

Пример

Ниже представлен пример сбора нагрузок на перекрытие в частном жилом доме. По условию задачи, габариты комнаты составляют 7 х 4 м, плита перекрытия 200 мм, поверх которой уложена ц/п стяжка толщиной 50 мм по подложке из экструдированного пенополистирола 30 мм, а в качестве чистового пола применяется керамогранитная плитка толщиной 12 мм с клеевым составом 3 мм.

Требуется собрать расчётные нагрузки на данную конструкцию для последующего расчёта. Задача решается с выполнением следующих этапов:

Собственный вес плиты – M1 = S x h x rбет, где:

• S – площадь поверхности перекрытия, равный 5 м х 4 м, или 2 м2,
• h – толщина плиты, которая составляет 200 мм, или 0,2 м,
• rбет – средняя плотность армированного бетона, которая равна 2500 кг/м2.
• M1 = 20 м2 х 0,2 м х 2500 кг/м2 = 10 000 кг.

Масса полов – M2 = mподл + mстяж + mплит, где:

• mподл = S x hподл х rпенопол = 20 м2 х 0,03 м х 40 кг/м2 = 24 кг,
• mстяж = S x hстяж х rц/п р-ра = 20 м2 х 0,05 м х 1800 кг/м2 = 1800 кг,
• mплит = S x hплит х rкерамогр = 20 м2 х 0,015 м х 2400 кг/м2 = 720 кг (значение принимается с учётом слоя плиточного клея).

M2 = 24 кг + 1800 кг + 720 кг = 2544 кг. В жилом помещении рекомендуемая по СНиП временная нагрузка составляет q = 150 кгс/м2.

Таким образом, суммарная полезная нагрузка на плиту составляет F = q x S = 150 х 20 = 3000 кг:

1. Общая вертикальная нагрузка, приложенная к плите, равняется Fобщ = M1 + M2 + F = 10000 кг + 2544 кг + 3000 кг = 15544 кг, или 1554,4 кН.
2. Как правило, нормативные нагрузки необходимо привести к расчётным величинам, учитывая коэффициенты надёжности. Данный показатель записывается как gn, и для постоянных загружений он составляет 1,1, а для полезной нагрузки – 1,4.

Таким образом, Fобщ расч = (M1 + M2) x gnс пост + F x gnврем = (10000 кг + 2544 кг) х 1,1 + 3000 кг х 1,4 = 13798,4 кг + 4200 кг = 17998.4 кг ~ 18000 кг, или 1800 кН.

Чтобы привести суммарное значение данной величины в равномерно распределённую нагрузку, достаточно разделить его на общую площадь комнаты. То есть Qобщ расч = Fобщ расч / S = 1800 кН / 20 м2 = 90 кН/м2, или 900 кг/м2.

При наличии точечной или штамповой нагрузки от веса какого-либо оборудования, она участвует в расчёте отдельно, формируя линейную, а не квадратичную зависимость изгибающего момента.

В отдельных случаях допускается разложить точечную нагрузку на равномерно распределённую по площади, с учётом повышающего коэффициента, так как железобетон не является упругим материалом, и все усилия в нём перераспределяются в большей части его объёма.

Изгибающий момент

Безбалочная плита перекрытия должна удовлетворять расчёту по прочности, или первой группе предельных состояний. Чтобы определить несущую способность перекрытия, необходимо выполнить следующий алгоритм:

1.
   Если соотношения габаритов перекрытия а/b или b/a > 2, то такая плита работает по короткой стороне.
   Если данные показатель меньше 2, то плита считается опёртой по контуру, и расчёт ведётся относительно того пролёта, в котором возникает наибольший изгибающий момент.

   Значение момента прямо пропорционально величине пролёта, поэтому в рассматриваемом примере расчёт ведётся относительно стороны a = 5 м.

2. Из плиты выделяется расчётная полоса шириной 1 м, которая будет рассматриваться как изгибаемый линейный элемент, или балка с приложенной к ней равномерно распределённой по длине нагрузкой.

В рассматриваемом примере балка имеет сечение b x h = 1 м х 0,2 м, и к ней приложена нагрузка qрасч = 900 кг/м, или 90 кН/м.

Величина изгибаемого момента для подобной конструкции составляет M = qрасч х l2 / 8, где l – величина пролёта, или 5 м. M = 90 кН/м х 5 х 5 / 8 = 281.25 кН*м, или 2812,5 кН*см.

Величина изгибающего момента может быть отображена на эпюре данного вида усилия, возникающего в конструкции.

Как посчитать несущую способность?

При известной величине изгибающего момента и габаритов (жёсткости сечения) можно определить несущую способность данного пролётного элемента по следующим формулам:

Высота сечения плиты складывается из двух величин h = h0 + a, где h0 – рабочая высота от нижней арматуры, находящейся в зоне растяжения до верхней грани бетона. а – величина защитного слоя бетона. Как правило, этот показатель в тонких плитах варьируется в пределах от 15 до 25 мм. h0 = h – a = 200 мм – 20 мм = 180 мм.

В строительной механике, согласно по СП 63.13330.2018 «Бетонные и железобетонные конструкции», существуют два условия, при которых конструкция достигает предельного равновесия под действием внешних сил.

Rs As = Rbbx, где:

• M = Rbbx (h0 – x/2),
• Rs – предел прочности арматурной стали заданного класса на растяжение,
• Rb – тот же показатель, но для бетона, на сжатие, зависящий от марки материала.

Если в плите принимается наиболее распространённая арматура класса A500s, то Rs = 43,5 кН/см2. Если бетон в рассматриваемом примере имеет класс B30, то Rb = 1,7 кН/см2.

В условии равновесия х – абсолютная величина сжатой зона бетона, которая равняется х = Rs Аs / gb1 Rbb (по СП 63.13330.2018 «Бетонные и железобетонные конструкции»):

• As – площадь всех стержней рабочей арматуры в растянутой зоне сечения плиты,
• gb1 – коэффициент запаса, зависящий от условий работы бетона в конструкции, для стандартных вариантов эксплуатации перекрытия принимается равным 0,9.

Требуемая площадь рабочей арматуры зависит от расчётных параметров сечения и величины внутренних усилий (в плите перекрытия – изгибающего момента).

Аs = gb1Rbbeh0/Rs (по СП 63.13330.2018):

•
  e – безразмерная величина, характеризующая относительную высоту сжатой части бетонного сечения, которая определяется из соотношения e = (1 – (1 – 2am)1/2),
• am – это показатель, описывающий отношение изгибающего момента к прочностным характеристикам жб сечения, определяемый по формуле СП,
• am = M / (gb1 Rbbh02) = 2812,5 / (0,9 х 1,7 х 100 х 324) = 2812,5 кН*см / 49572 = 0,057.

Аs = 0,9 х 1,7 х 100 х 0,057 х 18 / 43,5 = 3,61 см2.

Для предотвращения образования трещин от усадки бетона, в плитах перекрытий шаг рабочей арматуры, чаще всего, назначается 200 мм. Таким образом, в расчётной полосе шириной 1 м располагается 5 рабочих стержней.

В данном примере допускается рассмотреть армирование из 5d10, и реальная площадь стержней составит 3,93 см2, что больше, чем требуемое значение, с учётом повышающих коэффициентов. При известных значениях площади армирования, можно определить величину х: х = Rs Аs / gb1 Rbb = 43,5 х 3,93 / (0,9 х 1,7 х 100) = 1,12 см.

На завершающем этапе из основного условия равновесия определяется предельно допустимый момент, который может возникнуть в сечении плиты перекрытия. M = gb1 Rbbx(h0 – x/2) = 0,9 х 1,7 х 100 х 1,12 х (18 – 1,12/2) = 2988.5 кН*см.

Далее остаётся сравнить предельно допустимый момент 2988.5 кН*см с фактическим усилием, возникающим после приложения нагрузок – 2812,5 кН*см, который оказался меньше, значит, условие прочности выполняется.

В случае, если условие предельного равновесия не достигается, толщина плиты, а также расчётное количество рабочей арматуры должны быть пересмотрены.

Прочность ЖБ элемента

В строительной механике понятия прочности и несущей способности практически не имеют различий. Однако, на практике это не совсем так. Прочность – это способность конструктивного элемента не разрушаться под действием внешних сил. Несущая способность – это способность конструктивного элемента удовлетворять предъявленным к нему эксплуатационным требованиям под действием сочетания нагрузок.

Таким образом, расчёт по предельным состояниям 1 группы, приведённый выше, показывает, что плита перекрытия остаётся в статическом положении не разрушается, (то есть, обеспечивается её прочность) и может эксплуатироваться в нормальных условиях (так как в расчёте были учтены все коэффициенты условий работы). Проведения дополнительных прочностных расчётов не требуется.

Проверка прогибов стальной балки

При расчете стальных балок по II-й ГПС (по прогибам) необходимо создавать раскрепления для прогибов:

Информация из справки LIRA SAPR (СправкаПояснения СтальПроверки прогибов):

Проверка прогиба осуществляется сопоставлением реально определенного относительного прогиба (L/f) с максимально возможным для данного конструктивного элемента прогибом.

В данной версии проверка выполняется только для балок на основании состава загружений во всех сочетаниях. Учитываются коэффициенты надежности по нагрузке (заданные при формировании РСУ в среде ПК ЛИРА-САПР) и коэффициенты сочетания.

Перемещения, вызванные загружениями с долей длительности 0, в данном расчете не используются.

Прогибы находятся для каждого сечения на основании распределения MY1, MZ1, QY1, QZ1 по длине элемента. Соответственно, увеличение количества расчетных сечений способствует более точному определению прогибов (особенно, если воздействуют сосредоточенные силовые факторы).

В режиме локального расчета элемента (см. справочную систему СТК-САПР) имеется возможность расчета прогибов по огибающим эпюрам изгибающего момента в запас. Это может потребоваться, когда редактируются расчетные сочетания усилий (или нагрузок) и теряется связь с результатами расчета на ПК ЛИРА-САПР основной схемы.

На приведенном фрагменте показан механизм определения прогибов (они обозначены как di и dk) в конструктивном элементе с наложенными раскреплениями на элементы.

Если раскрепления не наложены, то прогиб принимается равным полному расстоянию до оси X.

Пример расчета однопролетной балки

Согласно нормативной документации прогиб определяется от действия нормативных нагрузок. Поскольку в LIRA SAPR все нагрузки прикладываются к узлам и элементам их расчётными значениями, при определении прогибов программа определяет нормативное значение нагрузок путём деления их на коэффициент надёжности.

Посмотреть какие приняты коэффициенты надёжности, а также ввести их вручную, если это необходимо, можно в окне параметров расчёта.

Подробнее о корректировке коэффициентов надёжности для расчета прогибов вручную читайте в статье «Коэффициенты к временным нагрузкам при проверке прогиба»

Предельно допустимый L/200=6000/200=30мм

Без задания раскреплений (по абсолютному перемещению узлов балки): ((39,8мм/ к-т надежности по нагрузке)/ 30мм))*100%=((39,8/1,1)/30)*100%=120,6%

С заданием раскреплений (по относительному перемещению узлов балки за вычетом перемещений опорных узлов): ((39,8мм-9,14)/ к-т надежности по нагрузке)/30мм))*100%=(((39,8-9,14)/1,1)/30)*100%=92,9%

Ручной ввод расчётной длины балки для расчёта прогибов

В диалоговом окне задания характеристик расчёта стальной балки присутствует группа параметров Расчёт по прогибу.

Информация из справки ЛИРА САПР: Расчет по прогибу – данные для расчета прогиба. Длина пролета авто – вычисляется по положению раскреплений. Длина пролета точно – длина пролета при расчете приравнивается этому числу.

Рассмотрим раму из предыдущего примера, только теперь раскрепления для прогибов назначим для всех конструкций, а расчётные длины будем для первого случая задавать автоматическим способом, а для второго ручным.

Предельно допустимый прогиб при длине 6 м L/200=6000/200=30мм

Предельно допустимый прогиб при длине 4 м L/200=4000/200=20мм

Проценты использования по предельному прогибу

Длина балки 6 м: ((39,8мм-9,14)/ к-т надежности по нагрузке)/30мм))*100%=(((39,8-9,14)/1,1)/30)*100%=92,9%

Длина балки 4 м: ((39,8мм-9,14)/ к-т надежности по нагрузке)/30мм))*100%=(((39,8-9,14)/1,1)/20)*100%=139,4%

Расчёт прогибов стрельчатой арки

Пример — рама переменного сечения (РПС) пролётом 18 м. Соединение полурам в коньке — шарнирное, опирание полурам на фундамент — шарнирное.

При этом в параметрах «Дополнительные характеристики» необходимо указать вручную пролет, с которым программа будет сравнивать прогиб (автоматическое определение пролета возможно только для линейных балок, где все конечные элементы (КЭ) конструктивного элемента (КоЭ) лежат на одной оси):

Результаты определения прогибов в СТК-САПР:

Предельно допустимый L/200=17664/200=88.32 мм

Без задания раскреплений (по абсолютному значению на эпюре прогибов fz): 96.7/17644=1/182 — совпадает с результатом расчёта элемента №2

С заданием раскреплений (по относительному значению на эпюре прогибов fz): (96.7-(-6.46))/17644=1/171 — совпадает с результатом расчёта элемента №4

Без задания раскреплений (по абсолютному значению перемещений узлов): 99.8/17644=1/177 — не совпадает ни с чем

Расчёт прогибов цилиндрической арки

Пример – цилиндрическая арка пролётом 18 м, стрелой подъёма f = 9 м. Соединение всех элементов между собой — жёсткое, опирание на фундамент — шарнирное.

Возможные сложности и ошибки

При расчёте сечения плиты перекрытия на прочность, следует учитывать важные нюансы, чтобы не допустить серьёзных ошибок:

1.
   Расчёты должны проводиться в строгом соответствии с требованиями нормативных документов.
2. При вычислениях все единицы измерения должны быть приведены к единым значениям, а, в противном случае, результат будет далёким от истины.
3. При определении изгибающего момента следует учесть характер опирания плиты перекрытия, так как формулы для жёсткой заделки или шарнирного сопряжения отличаются друг от друга.
4. При сборе нагрузок не следует забывать коэффициенты надёжности, которые усугубляют теоретическую работу конструкции и приближают её к реальным условиям.

Последствия неверных расчётов могут привести к обрушению строительных конструкций, недопустимым прогибам и другим непоправимым проблемам во время эксплуатации сооружения.

ISOPROMAT.ru

Произвести полный расчет на прочность и проверить жесткость статически определимой двутавровой двухопорной балки (рис. 1) при следующих данных: F=40кН, q=30 кН/м, a=0,8 м, l=4м, допустимые нормальные и касательные напряжения: [ σ ]=160 МПа и [ τ ]=100 МПа, допустимый прогиб балки [f]= l/400

Подготовка расчетной схемы к решению задачи:

Определение опорных реакций

Подробно, пример определения опорных реакций для балки рассмотрен здесь

А также в нашем коротком видеоуроке:

Построение эпюр Q и М

Видео про расчет значений Q и M для построения эпюр:

По этим данным построены эпюры Q и М.

Короткое видео о том, как надо строить эпюры:

Подбор сечения двутавровой балки

Так как Мmах = 45 кНм, то

По сортаменту выбираем двутавр № 24, для которого Wx = 289 см 3 , Ix= 3460 см 4 , Smax = 163 см 3 , h = 24 см, bп = 11,5 см, t = 0,95 см, d = bc = 0,56 см, h = h-2t = 22,1 см.

Этот двутавр будет работать при максимальном нормальном напряжении в крайнем волокне опасного сечения.

Проверка сечения балки по касательным напряжениям

Так как Qmax = 68 кН, то

Построение эпюр нормальных σ и касательных τ напряжений в неблагоприятном сечении балки:

В отношении главных напряжений неблагоприятным является сечение над левой опорой, в котором:

Значение напряжений в различных точках по высоте двутавра сведены в таблицу 1

Проверка прочности балки по главным напряжениям

Наиболее опасной точкой в неблагоприятном сечении является точка 3. В этой точке σ 1=118 МПа и σ 3= -16 МПа. Проверяем прочность в этой точке по третьей гипотезе прочности согласно неравенству σ 1 — σ 3≤ [ σ ].

Так как 118 — ( -16) = 134 θ

откуда θ = -8,48∙10 -3 радиан.

Прогиб в пролете при z=l/2=4/2=2 м.

Аналогично определяется прогиб на конце консоли при z = l + a =4+0,8 = 4,8 м.

Правила размещения знаков несущей способности пола.

ВНИМАНИЕ: Это архивный документ OSHA, который больше не может представлять политику OSHA. Он представлен здесь как историческое содержание только для целей исследования и обзора.

Требования OSHA устанавливаются законом, стандартами и правилами. Наши пояснительные письма объясняют эти требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA.

27 марта 2008 г.

Mr. Robert Dritschel
10 Biggs Place
Flemington, New Jersey 08822

Уважаемый г-н Dritschel! правоприменительных программ. Это письмо представляет собой интерпретацию OSHA только обсуждаемых требований и может не применяться к каким-либо вопросам, не изложенным в вашей первоначальной переписке. Вы выразили обеспокоенность по поводу допустимой нагрузки на пол. Ваш вопрос и наш ответ следуют.

Сценарий: 29 CFR 1910.22(d) указывает, что должна быть размещена табличка утвержденного образца с указанием допустимой нагрузки на пол. Вы недавно проверили веб-сайт OSHA и нашли письмо от 3 апреля 1996 года, в котором говорилось: «Требования к знаку нагрузки на пол больше нет… Пол, который вы описали, то есть бетонная плита, не подпадает под это требование.

Вопрос: Какова текущая позиция Управления по охране труда и промышленной гигиене США в отношении размещения напольных знаков?

Ответ: Стандартная интерпретация от 3 апреля 1996 г., которую вы цитируете, относится к предложенному стандарту (ходовые и рабочие поверхности; средства индивидуальной защиты, опубликовано 10 апреля 1990 г.), который, если он будет обнародован в письменном виде, отменит действующий требования к размещению нагрузки на пол и вместо этого просто требуют, чтобы сотрудники знали предполагаемые пределы нагрузки.

В соответствии с политикой OSHA de minimis

Благодарим вас за интерес к вопросам безопасности и гигиены труда. Мы надеемся, что вы найдете эту информацию полезной. Требования OSHA устанавливаются законом, стандартами и правилами. Наши пояснительные письма объясняют эти требования и то, как они применяются к конкретным обстоятельствам, но они не могут создавать дополнительные обязательства работодателя. Это письмо представляет собой интерпретацию OSHA обсуждаемых требований. Обратите внимание, что на наше руководство по правоприменению могут повлиять изменения в правилах OSHA. Кроме того, время от времени мы обновляем наше руководство в ответ на новую информацию. Чтобы быть в курсе таких событий, вы можете посетить веб-сайт OSHA по адресу http://www.osha.gov. Если у вас есть какие-либо дополнительные вопросы, пожалуйста, не стесняйтесь обращаться в Управление OSHA по общепромышленному контролю по телефону (202) 69.3-1850.

С уважением,

Ричард Э. Фэйрфакс, директор
Управление программ правоприменения

Знаки грузоподъемности — Grainger Industrial Supply

151 продуктов

Знаки грузоподъемности содержат пустое место, куда можно ввести значение максимальной грузоподъемности. Эти знаки помогают предотвратить опасную перегрузку, выделяя соответствующую грузоподъемность.

Знаки грузоподъемности содержат пустое место, куда можно ввести значение максимальной грузоподъемности. Эти знаки помогают предотвратить опасную перегрузку, выделяя соответствующую грузоподъемность.

• Внимание! Знаки грузоподъемности

• Внимание: Грузоподъемность ___ фунтов. Знаки

• Внимание: максимальная нагрузка _____фунтов Знаки

• Внимание: грузоподъемность ___ фунтов Знаки

• Внимание: грузоподъемность _фунтов. Знаки

• Примечание: Допустимая нагрузка на пол ___ фунтов. Знаки на квадратный фут

• Внимание: Допустимая нагрузка на пол ___ фунтов. Знаки за квадратный фут

• Примечание: Грузоподъемность пола ___ фунтов. Знаки на квадратный фут

• Внимание: Вместимость ___ фунтов. Знаки

• Внимание! Максимальная нагрузка ___ фунтов. Знаки

• Внимание! Предельная нагрузка на пол не должна превышать ____ фунтов. кв. футов Знаки

• Уведомление: Допустимая нагрузка на пол ___ фунтов на квадратный фут Знаки

• Внимание: Предельная нагрузка на пол не должна превышать ___ фунтов. На квадратный фут Знаки

• Вместимость Тонн Знаки

• Внимание/меры предосторожности: Емкость _______ фунтов/Capacidad _______ кг. Знаки

• Внимание: Вместимость___ фунтов. Знаки

• Внимание! Предельная нагрузка на пол не должна превышать ____фунтов. кв. футов Знаки

• Уведомление: Допустимая нагрузка на пол не должна превышать ___ фунтов на квадратный фут Знаки

• Уведомление: Допустимая нагрузка на пол ___ фунтов Знаки

• Уведомление: Допустимая нагрузка на пол ___ 5 фунтов Знаки 90615

  59 Примечание: Допустимая нагрузка на пол ___ фунтов. Знаки

• Уведомление: Безопасный предел нагрузки на пол не должен превышать __ фунтов. За квадратный фут. Знаки

• Внимание! Предельная нагрузка на пол не должна превышать ___ фунтов. кв. футов Знаки

• Внимание/меры предосторожности: Предельная нагрузка на пол не должна превышать _______ фунтов. кв. Ft./El Limite De Carga En El Piso No Debe Exceder _______ кг Metros Cuadrados Знаки

Внимание: грузоподъемность ___ фунтов. Signs, sorted by Sign Material, ascending

Loading. ..

Caution : Грузоподъемность _фунтов. Знаки, отсортированные по материалу знака в порядке возрастания

Загрузка. ..

Внимание! Предельная нагрузка на пол не должна превышать ____ фунтов. кв. футов Знаки, отсортированные по материалу знака, восхождение

Нагрузка . ..

Внимание! Предельная нагрузка на пол не должна превышать ___ фунтов. Per Square Foot Signs, sorted by Sign Material, ascending

Loading…

Предостережение/Меры предосторожности: Грузоподъемность _______ фунтов/Capacidad _______ кг. Знаки, отсортированные по материалу знака, по возрастанию

Загрузка. ..

Обратите внимание: сейф -нагрузчик не превышает ___ фунтов 9015

.

Загрузка…

Notice : Допустимая нагрузка на пол ___ фунтов. Знаки, отсортированные по Материалу знака, по возрастанию

Загрузка…
