Подушка под монолитную плиту фундамента: для чего нужна и как правильно делать

для чего нужна и как правильно делать

Содержание

1. Описание плитного фундамента
   1. Плоская поверхностная плита
   2. Плита с направленными вниз рёбрами
   3. Плита с ростверком
2. Для чего нужна подушка под плиту фундамента
   1. Разновидности подушки
3. Изготовление подушек под плиту фундамента
   1. Толщина подушки из песка
4. Засыпка щебня – заключение

Сплошной фундамент, заливаемый под всем зданием, имеет массу преимуществ перед другими конструкциями:

• плиту можно формировать поверхностно, а это даёт большую экономию на земляных работах;
• её можно построить практически на любом естественном основании, кроме сильно просадочного — в том числе, и в условиях высоких грунтовых вод;
• сметная стоимость плиты обычно меньше, чем у ленты глубокого заложения, так что выгода налицо.

Однако технические характеристики базовой конструкции зависят от того, насколько правильно устроена подушка под монолитную плиту фундамента.

Фундаментная плита – это разновидность фундамента. Она имеет горизонтальную ориентацию в пространстве и по площади соответствует площади здания в плане, превышая её лишь на толщину утепления и облицовки стен. Толщина плиты определяется расчётом, исходя из величины нагрузок, пролётов между стенами, наличия колонн.

Существует несколько конструкционных различий такого фундамента, который может быть не только плоским, но и ребристым, опираться не только непосредственно на материковый грунт, но и на подстилающие слои из бетона, песка, щебня или ПГС, а так же быть холодным или утеплённым. Применительно к малоэтажному строительству, различают три основных типа фундаментных плит.

Такая плита не имеет вертикальных ответвлений, а потому называется плоской — а так как устраивается она только с мелким заложением или вообще поверхностно, строители часто именуют её плавающей. На непучинистых грунтах такая плита может формироваться непосредственно по естественному основанию, без промежуточных слоёв. Но такие идеальные условия встречаются редко.

Чаще всего поверхностная плита формируется поверх нежёсткого подстилающего слоя из уплотняемого песка, который насыпается взамен слоя вынутого, подверженного пучению грунта. Благодаря песку действие морозного пучения ослабляется, но не пресекается полностью. Остаточное действие всё равно есть, и чтобы успешно ему противостоять, плита должна быть достаточно толстой (в зависимости от габаритов здания от 25 до 50 см).

В столь неглубокое земляное корыто закладывается только песчаная подушка

Такая толщина обеспечивает высокую сопротивляемость конструкции изгибающим нагрузкам, и позволяет обходиться без устройства цоколя. В этом случае поверхность плиты служит дому полом, и избавляет от необходимости его формирования по грунту или каркасу. А это, наряду с малым объёмом земляных работ, ещё одна статья для неплохой экономии.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

На глинистых грунтах с высокой степенью пластичности, которые не только сильнее всего подвержены морозному пучению, но и набуханием провоцируют скольжение фундамента в подошве, плиты проектируют в ребристом варианте.

• При этом под плитой есть небольшие выступы с прямоугольным или трапециевидным сечением, связанные с горизонтальной частью арматурой. Эти выступы, именуемые рёбрами жёсткости, очень похожи на присоединённый к плите ленточный фундамент, поэтому такой конструктив часто именуют ленточно-плитным.
• Рёбра заходят в грунт, даже когда сама плита остаётся на поверхности, что и обеспечивает фундаменту наилучшую устойчивость. Если он заглублён, под стены дома приходится возводить ещё цокольную часть из кирпича.
• В этом случае, поверх цоколя формируется цокольное перекрытие, а пространство, образующееся между ним и фундаментной плитой, используется в качестве технического подполья. Устройство ребристой плиты на поверхности избавляет от необходимости устройства цоколя, и точно так же, как и в случае с плоской плитой, её поверхность может выполнять функции пола.
• Под такой плитой всегда устраивается песчаная подушка, так как глинистые грунты сильно подвержены пучению. При высоком уровне грунтовых вод может быть устроен и пластовый дренаж – слой щебня в 10-15 см, отсыпаемый не в смеси с песком, а послойно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Лучшей защитой такого фундамента от морозного пучения (если он устраивается в зоне промерзания грунта или на поверхности), является утеплитель. Это слой экструзионного пенополистирола, укладываемый под рёбрами, и заполняющий всё пространство между ними (шведская технология УШП).

Плита с нижними рёбрами и утеплением по всему контру

Ростверк – это опорная конструкция ленточного типа для стен, которая располагается выше фундамента и опирается на него. Он может не только связывать головы свай, но и формировать монолитное основание под стены поверх фундаментной плиты, играя при этом роль цоколя. По сути, это тоже рёбра жёсткости, только здесь они направлены не вниз, а вверх.

Вариант плиты с ростверком

Главное достоинство такого конструктива заключается в том, что ростверк, так как он есть под всеми стенами, воспринимает основные нагрузки на себя, а потому горизонтальная часть плиты может иметь меньшую толщину. При этом плиту можно заложить на любую величину, а за счёт увеличившейся высоты рёбер сформировать стены цокольного этажа.

При глубоком заложении подошва фундамента приближается к зеркалу грунтовых вод, поэтому в качестве подстилающего слоя предусматривают не только утрамбованную песчаную подушку, но и бетонную подготовку. Несмотря на то, что выполняется она из тощего неармированного бетона, подбетонка прекрасно противостоит и подпору грунтовой воды в момент её сезонного подъёма, и помогает компенсировать воздействие сил морозного пучения.

В принципе, подушкой под фундамент можно назвать любой слой, который укладывают вместо вынутого грунта. Существует несколько разновидностей подушек, и у каждой своё назначение. У одной — защита гидроизоляции, у другой — дренаж, у третьей – замещение пучинистого грунта на непучинистый.

Говорить о подфундаментных подушках обобщённо не получится, так как для их устройства используются разные материалы. Поэтому рассмотрим каждый вариант в отдельности.

Если не считать утеплитель, под фундаментом может быть устроено три вида подушек:

1. Жёсткая, из тощего бетона. До недавнего времени подготовительное бетонирование было обязательным этапом устройства фундаментных плит, так как только с помощью подбетонки можно выполнить качественную подошвенную гидроизоляцию. С появлением плотных, практически не рвущихся поливинилхлоридных мембран, полотна которых можно монтировать путём простого сваривания краёв, стало возможно устроить гидроизоляцию и без подбетонки. Однако при строительстве цокольных этажей всё же используется классический способ формирования подфундаментного пирога – с подготовительным бетонированием.
2. Щебневая, применяется в мокрых грунтах. Щебень может использоваться под фундаментом в двух ипостасях: для более качественной утрамбовки песка, и в качестве самостоятельного слоя при устройстве пластового дренажа. Устраивают его в грунтах с небольшим коэффициентом фильтрации (менее 2 м в сутки). Таким показателем обладают пылеватые пески, глины и их смеси, а так же средне- и сильно разложившийся торф. Здесь согласно требованиям СП 45.13330 должно предусматриваться два слоя: снизу подушка из крупнозернистого песка толщиной 150-200 мм, а сверху — из щебня или гравия превышающего по объёму толщину нижней подушки 50-100 мм. При отсутствии в грунте глинистой составляющей, пластовый дренаж может состоять из одного щебёночного слоя.
3. Песчаная, применяется для замещения пучинистого грунта. Это основной вид подушек, устраиваемый в грунтах с нормальной гидрогеологической обстановкой. В том числе, песчаная или гравийно-песчаная подушка предусматривается и под упомянутой выше бетонной подготовкой. Главная задача этого слоя состоит в том, чтобы компенсировать воздействие нормальных сил пучения под подошвой плиты, заложенной в пределах границ промерзания грунта. Если плита заглублена ниже отметки УПГ, роль песчаной подушки сводится в основном к выравниванию дна котлована.

Когда речь заходит о подфундаментной подушке, в первую очередь на ум приходит песчаная отсыпка, так как данный вид подготовки можно считать классическим. Именно о нём и пойдёт речь далее.

Чем большую площадь имеет здание в плане, тем больше предстоит объём работ, связанный с устройством подстилающего песчаного слоя под фундаментом. Для этой цели применяется песок крупной фракции 2-5 мм, с коэффициентом фильтрации минимум 3 м в сутки. Доставляют его на объект самосвалами, распределяют по поверхности и планируют бульдозером или грейдером. Для уплотнения песка при больших объёмах работ используют вибрационные катки, в условиях малоэтажного строительства – виброплиты.

Песок насыпан – осталось уплотнить

Весь процесс работ можно разделить на такие этапы:

1. подготовка участка, завершаемая удалением плодородного слоя почвы;
2. подготовка трасс для подведения коммуникаций;
3. завоз песка и его распределение по пятну застройки;
4. профилирование подушки с целью получения равномерной толщины по всей площади;
5. трамбование песка с применением щебня или без него.

Укладку песка начинают после того, как будет вырыто земляное корыто, ведь песчаная подушка во избежание расползания должна быть утоплена в грунт естественной плотности. Предварительно роют траншеи и закладывают в них необходимые коммуникации: вводы электричества, воды и канализации. Если подушка достаточно толстая, прокладку коммуникаций производят прямо в её толще.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Закладка коммуникаций в толще песчаной подушки

При устройстве песчаного полотна нужно:

• обеспечить водоотвод с поверхности земляного корыта;
• подготовить временную дорогу для подвоза песка;
• проверить документы и осуществить визуальный входной контроль привезённого песка;
• выполнить геодезическую съёмку отсыпанного полотна.

После выгрузки песка из самосвала, он распределяется бульдозером с припуском толщины, которая позволит после уплотнения получить нужную отметку. Вычисления требуемого объёма песка рассчитываются с помощью насыпного (0,98) и транспортировочного (1,15) коэффициентов уплотнения. Например, вам надо получить подушку площадью 120 м² и толщиной 0,2 м:

• 120 м² х 0,2 м² = 24 м³ — объём уплотнённой подушки;
• 24 м³ : 0,98 х 1,15 = 28,163 м³ – объём насыпной подушки;
• 28,163 м² : 120 м² = 0,235 м – такой слой песка нужно насыпать, чтобы после уплотнения получить подушку толщиной 0,2 м.

Уплотнение производится после максимально точного распределения песка по площадке. В идеале, чтобы определить необходимое количество проходов виброплиты, предварительно выполняется пробное уплотнение.

Трамбовку песка под всем фундаментом начинают от краёв к середине, с перекрытием следа каждого предыдущего прохода на 1/3 ширину уплотняющей плиты или катка. Подходить при этом к бровке насыпи ближе 50 см нежелательно, чтобы подушка не разминалась по бокам и не теряла свою форму.

Всего обычно делается три прохода: первый с минимальной скоростью, второй быстро, а третий – со средней скоростью. Между проходами песок обязательно увлажняется, если он сухой — но иногда его требуется и подсушить. Оптимальная влажность песка при уплотнении равна естественной влажности, и составляет 8-12 %.

Чем лучше утрамбовано насыпное основание, тем более стабильной в пространстве будет фундаментная плита. Поэтому большинство подрядчиков, дабы к их работе не было претензий, предпочитают уплотнять песок с помощью щебня или гравия. При этом щебень можно насыпать как поверх песка, так и смешать с ним в пропорции 60:40. Камень более крупной фракции заполняет при уплотнении песчаных зёрен освобождающееся пространство, и практически расклинивает засыпку между стенками земляного корыта. Подушка получается более плотной и меньше поддаётся размыванию и заиливанию – а именно это и есть основная цель подготовки основания перед бетонированием плиты.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
272

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Подушка под плиту фундамента своими руками: Геотекстиль, щебень

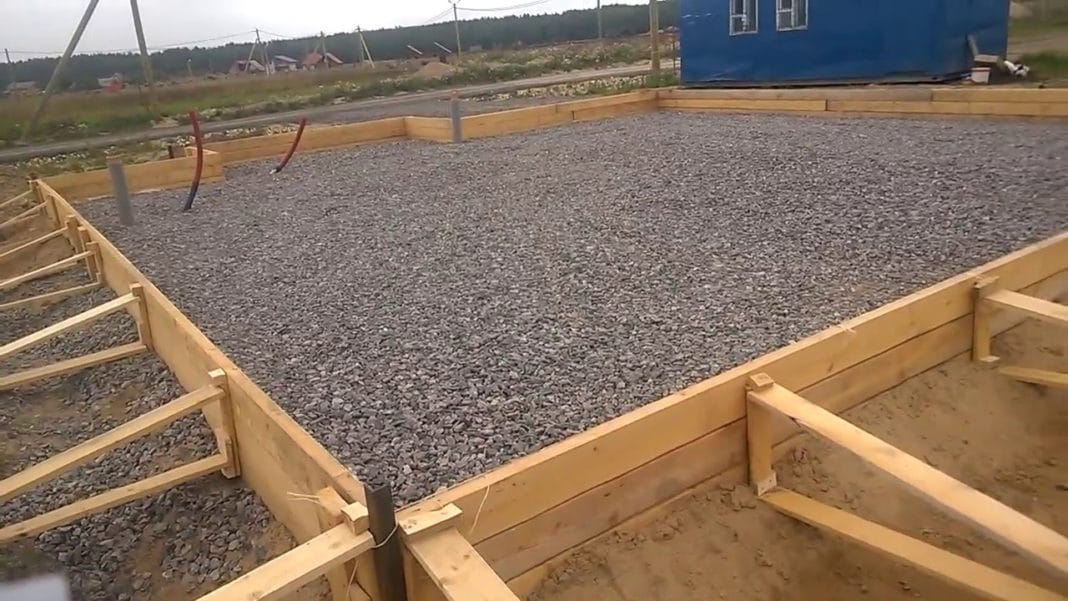

Подушка под фундамент из щебня, проще говоря, обратная засыпка котлована. Если честно, мы не хотели писать статью об этом этапе. Что тут рассказывать? Заказали щебень, нам его привезли, разровняли. Ничего хитрого! Но не тут-то было. Этот простой этап вылился в целую эпопею, смешную и грустную одновременно. Будьте терпеливы, статья длинная, но информативная. Во время изучения этой темы перед строительством у нас возникало много вопросов, постараемся на все ответить.

Хотим заметить, что у нас нет строительного образования, и все решения относительно строительства дома, мы принимаем исходя из изучения нормативов, всевозможных калькуляторов расчета нагрузок, опыта высококвалифицированных строителей, наблюдений за старыми крепкими постройками. И, конечно же, всё это разнообразие информации мы удобряем своими логическими умозаключениями и делаем выводы. Это значит, что наш опыт это не рекомендации профи, а всего лишь повествование о том, как мы принимаем те или иные решения и справляемся со строительными задачами. Каждая постройка очень индивидуальна. Она должна создаваться с опорой на множество факторов. Это и климат, и геология участка, и уровень грунтовых вод, и рельеф, и наличие стройматериалов, и этажность постройки, выделенный бюджет, а так же немаловажно учитывать, для кого строится дом, какие требования и пожелания выдвигаются к постройке.

В прошлой статье мы рассказали, почему мы сделали выбор в пользу такого типа фундамента, как монолитная железобетонная плита. Там же писали о том, как разметить фундамент при помощи одной рулетки, четырёх колышек и теоремы Пифагора, а так же ответили на вопрос, почему мы копали котлован под фундамент вручную.

Фундамент плита плюсы и минусы: разметка, земляные работы

Подушка под плитный фундамент: выбор материала для засыпки котлована

Фундамент — это основа запланированной постройки и от качества выполненных работ по устройству фундамента будет зависеть срок службы строения. Важно тщательно выполнять  подготовку основания  перед заливкой фундамента, в частности это устройство подушки.

Виды подушек под фундамент

• Песчаная подушка. Пользуется большой популярностью благодаря доступности и относительно невысокой цене. Какой песок нужен под фундаментную плиту? Для устройства песчаной подушки используются крупнозернистый карьерный или речной песок. Чем хорош песок для подушки? Хорошо дренирует воду, что в зимний и весенний период спасает от морозного пучения грунта. Главное грамотно выполнить дренаж и отвести воду, чтобы не получился бассейн. Песок отлично уплотняется, даже без специнструмента. Песчаная подсыпка отсекает капилярный подсос влаги фундаментом, но для этого нужен достаточный слой.
• Гравийная и щебёночная подушка. Отличается от песка большей прочностью, что позволяет строить более тяжелые здания на этом основании. В отличии от песка не тянет воду. Цена за куб щебня значительно превышает куб песка, это увеличивает цену подготовительных работ.
• ПГС (Песчано-гравийная смесь). Сочетает в себе свойства подушек песка и гравия, за исключением того, что если небольшой слой, тогда будет подсасывать воду из грунта.
• Комбинированная подушка из песка и щебня. Не путать с ПГС, комбинированная кладется послойно, а не в перемешку. Песком, например, хорошо выровнять дно котлована и из-за более низкой цены заполнить значительную часть предполагаемой подушки. А следом насыпать щебень, тем самым отсечём влагу и сделаем основание более прочным.

Для чего нужна подушка под фундамент

Функции, которые выполняет подушка под фундаментом:

• Выравнивание основания и заполнение траншей или котлована до проектируемой высоты
• Дренирование
• Сокращение усадки здания
• Защита от подвижек грунта

Подушка под плиту фундамента, как правильно?

Часто строители рекомендуют вот такой пирог подушки под плиту:

• На дно – геотекстиль
• Песчаная подушка
• Снова геотекстиль
• Подушка из щебня
• Подбетонка из тощего раствора (чаще для удобства работы с арматурой)
• Гидроизоляция (стеклоизол, проливка битумной мастикой, плотная пленка или специальная мембрана)
• ЭППС (экструдированный пенополистерол, если делаем утепленную шведскую плиту)

Геотекстиль под плиту фундамента

Геотекстиль – относительно молодой строительный материал, не все самостройщики успели с ним хорошо познакомиться. Чтобы вещь принесла пользу, нужно правильно её использовать. Поэтому давайте разбираться, для чего нужно использовать геотекстиль.

Геотекстиль – это тканое или нетканое полотно, изготавливаемые иглопробивным, термоскрепленным (каландрирование) или гидроскреплённым способами из полипропиленовых и/или полиэфирных нитей.

Для чего нужно использовать геотекстиль под фундаментную плиту?

• Равномерное распределение весовых нагрузок от конструкции
• Разделение слоёв подушки разных насыпных материалов
• Дренажный отвод влаги от несущей констукции
• Защита от вымывания и заиливания песчаной подушки

Геотекстиль под фундаментную плиту, плотность материала?

• Геотекстиль плотностью 150-200 г/м2 используется для дренажных работ
• Материал плотностью 250-300 г/м2 используется для разделения слоев песка и щебня
• Полотно плотностью от 350 г/м2 используют для равномерного распределения нагрузки на грунт, которую оказывают строительные конструкции.

Какой геотекстиль использовать для фундамента монолитная плита?

Получается, что можно комбинировать материалы, дабы не закапывать деньги в пустую. Или если у вас не тяжелый дом, одноэтажный, то вполне подойдет мембрана под фундаментную плиту плотностью 200-250 г/м2 для всех работ.

Подбетонка под фундаментную плиту

Что такое подбетонка под фундамент?

В случае близкого расположения уровня грунтовых вод предусматривается комплекс работ по устройству подстилающих слоёв под фундамент. Помимо щебеночной и песчаной подушки включает в себя бетонную плиту.

Толщина подбетонки под фундаментную плиту?

Бетонная подготовка выполняется из невысокомарочного бетона классов В7, 5-15 толщиной 5-10 сантиметров.

Зачем нужна подбетонка под фундаментную плиту?

• Служит как гидроизоляционный слой для подошвы фундамента
• Заменяет часть рыхлого грунта и является прочным основанием для фундамента
• Является преградой для деформации фундамента снизу
• Проще устроить дополнительную гидроизоляцию и утепление по бетонной подготовке, и не повредить их арматурным каркасом

На этом теоритическую часть заканчиваем и переходим к практике и личному опыту!

Устройство подушки под фундаментную плиту своими руками, наш опыт

Итак, наш котлован – это прямоугольная яма 7 на 9 метров, на метр больше, чем размеры дома и фундамента, со средней глубиной 25 сантиметров (из-за того, что наш участок имеет неровности, перепад глубины котлована от 20 сантиметров до 35). Дно котлована – суглинок, слежавшийся десятилетиями, а может даже и столетиями, является достаточно твёрдым основанием. Мы решили, что фундамент закапывать не будем, а сделаем его в уровень с высшей точкой участка.

Остаётся один вопрос. Какая может быть подушка под плиту фундамента на глину или суглинки как у нас? Чем заполнить сам котлован, чтобы он был таким же твёрдым, как дно?

• Можно глиной. Да, в нашем случае можно, так как живем мы на юге, грунты не пучинятся и если грамотно отвести воду, то глина достаточно твердое основание под фундаментную плиту, но где взять 15-20 кубометров глины? Мы не знаем, как в других местах, но в Грузии с этим тугова-то. Когда мы ещё только определялись с материалами для строительства дома, рассматривали глиночурку, как один из вариантов. Тогда мы спрашивали у знакомых: «Где купить глину и сколько она будет стоить?» После этого вопроса над нами смеялись в голос. Конечно, можно было бы глину накопать у себя на участке, но мы уже выкопали 20 кубических метров грунта и, если честно, больше не хочется заниматься подобными действиями. К тому же глину нужно трамбовать, как вы понимаете, найти виброплиту или виброногу в грузинской деревне – задача не для слабонервных.
• Отсыпка под фундаментную плиту песком. Хорошая идея, но он стоит в 3 раза дороже в нашем регионе, чем крупный гравий. И песчаную подсыпку нужно дополнять геотекстилем, который здесь стоит, как 20 кубометров щебня.
• ПГС или выбрать комбинированную подушку. Но в этом случае снова нужен геотекстиль, который съедает много денег из бюджета.
• Можно гравием или щебнем. На дно – камешки покрупнее, а верхний слой более мелкий для расклинцовки и выравнивания основания.

Последний вариант мы и выбрали. Решили засыпать щебень под плиту фундамента. Заказали 16 кубометров гравия фракцией 5-10 сантиметров и 7 кубов мелкого щебня фракцией 1-2 сантиметра на расклинцовку и выравнивание основания.

Мы уже слышим возгласы хейтеров и диванных критиков: «А щебень разве не нужно трамбовать?», «Да кто так строит, это не подушка под фундамент?», «Надо было вначале песок, потом уже щебень!», «Надо было щебень потом песок!», «Дом рухнет, не успеете въехать!». Но имейте ввиду, что у нас к такого рода заявлениям иммунитет, выработанный во времена реставрации 100-летнего дома своими руками. Тогда каждый с нами говорящий считал своим долгом сказать о том, что постройка эта под снос и мы занимаемся ерундой. Однако дом был превращён во вполне комфортное жилище и удачно продан. По сей день, натыкаясь на старые объявления, нам иногда пишут люди, спрашивая, продаём ли мы дом.

Весёлая и грустная история о заказе щебня

Оказалось, что заказать щебень и гравий в Грузии – это целый квест. Мы не говорим о всей Грузии, наверняка в регионах ситуация разная. Но у нас вышло всё так.

Первая машина «счастья»

С заказом строительных материалов нам помогали местные знакомые. Если бы не их связи, нам пришлось бы ещё труднее. Мало того, что «новенькие», ещё и языковой барьер иногда даёт о себе знать.

Приехали на каменоломню, посмотрели гравий. Указали на тот, который нужен, попросили: «Привезите, мол, такой-то размер. И, пожалуйста, постарайтесь, чтобы песка поменьше было. Всё-таки гравий покупаем, а не песок». Но доставкой занимался водитель с каменоломней не связанный. Через несколько дней только нам позвонили, сказали, что карты сошлись, все участвующие смогли отгрузить и доставить нам гравий.

По нашему плану должно быть так: приезжает машина, мы говорим водителю, как заехать и куда, он заезжает, высыпает гравий в котлован.

В реальности: приезжает машина МАЗ, безо всякого промедления едет к раскрытым воротам и застревает прямо в старой дренажной канаве у самого въезда на участок, за 30 метров до котлована.

Водитель выбегает из машины, что-то кричит по-грузински, машет руками. Потом запрыгивает в кузов, высыпает гравий там, где стоит, и уезжает. Он что-то напоследок ещё покричал про трактор. Наш друг перевёл, что он, советует нанимать трактор, чтобы тот в котлован камни перетащил.

Сказать, что мы расстроились, ничего не сказать. 30 метров – небольшое расстояние для машины и такое большое для человека с тачкой и грузом в несколько тонн. Но, конечно, сами виноваты, не догадались, что канава станет препятствием.

Трактор, это, конечно, хорошо. Только вот, во-первых, где его искать? «Окей, Google» тут не работает. Во-вторых, сколько это будет стоить? Получается за доставку гравия как бы дважды должны заплатить. В-третьих, он же нам по всему участку накатает колеи, в них будет стоять дождевая вода, земля станет рыхлой, к нам точно больше никто не проедет потом.

Наш друг уверил нас в том, что с трактором всё будет нормально и пошёл пытать счастье в поисках. А мы, предчувствуя, что ожидание для нас – только пустая трата времени, взялись за тачку и лопату. Оказалось, не зря. Трактор так и не нашли.

Мы уже не раз ощущали на себе, что любая проигрышная ситуация, имеет какой-то положительный смысл в долгосрочной перспективе. Так случилось и здесь. Вонзая лопату в восьмикубовую скалу, мы обнаружили, что в середине много песка. Это как раз то, чего нам было не нужно. Если бы мы не перетаскивали гравий вручную, а ссыпали бы всё это добро сразу в котлован, вероятно песок бы не заметили, а его там было полкуба-куб. В дальнейшем его могло бы вымыть через дренажные канавы, и фундамент бы стал проседать неравномерно.

Всё что не делается – к лучшему. Даже если «к лучшему» – это перетаскать вручную 8 кубометров гравия.

Вторая машина

Второй заказ мы сделали через день. За это время первые 8 кубов гравия уже расположились в котловане. Из дренажной канавы мы убрали мягкий плодородный слой почвы, засыпали дно большими булыжниками, а верх выровняли мелким камнем. Напомнили, чтобы нам привезли чистый гравий, без песка. В общем, подготовились, как смогли.

МАЗ приехал, водитель тот же. Остановили его на въезде, объяснили с какой стороны подъезжать к котловану, где у нас более твёрдая почва. Водитель выслушал, но дал газу и чуть не завяз. Благо успели его остановить и перенаправить.

Эта операция была самой удачной, гравий был высыпан максимально близко к котловану. Правда, там снова было очень много песка и пришлось отделять «зёрна от плевел».

Третья машина

Мы очень спешили, раскидали первые две машины за 4 дня. 16 кубометров гравия фракцией 5-10 сантиметров. Те, кто когда-то сталкивался с подобным поймут, каково это. Для спешки были веские причины, очень хотели успеть засыпать котлован до дождей. Боялись, что дождь размягчит землю и к нам ещё труднее будет заехать большегрузам. А после хорошенького ливня в наших краях, просыхает всё несколько дней.

Но когда мы были готовы, оказалось, что на каменоломне нам смогут отгрузить щебень самое скорое через неделю. Это было связано с массовым ремонтом дорог в нашей районе, все ресурсы были направлены туда. С этим было трудно смириться, мы узнавали про доставку щебня из соседнего района, но они тоже, кажется, участвовали в ремонте дорог.

Синоптики показывали, что дожди на неделю затянутся с понедельника, а щебень должны были привезти в воскресенье. И что вы думаете? Дождь начался в воскресенье в 7 утра.

Мы понимали, что рискуем, машина может не заехать, но мы не могли согласиться на вторую неделю простоя в стройке. Была надежда, что утренний дождь не успел критично промочить землю.

И вот, снова МАЗ, снова тот же водитель. Казалось бы за два визита к нам можно запомнить куда заезжать, а куда нет. Но мы на всякий случай напомнили.

Однако наш любимый Шумахер заехал именно туда, куда не надо, и, конечно, застрял. Он снова, как в первый раз, выскочил из машины и стал махать руками, что-то кричать по-грузински и смотреть на нас так, как будто гении косяков здесь мы.

Времени и желания разбираться, кто осёл, у нас не было. Мы предложили подкопать и подложить веток под колёса, благо на участке этого добра у нас достаточно. На что Шумахер ответил, что это всё ерунда, и не позволил нам ничего сделать. Он позвонил кому-то и через пять минут приехал его товарищ на КАМАЗе. И разворачивается перед нами немое кино: стоят КАМАЗ и МАЗ, о чем-то болтают, смотрят на нас, смеются, по лицам понятно, что наш Шумахер рассказывает, какие мы бараны, затащили бедного в трясину. Через некоторое время они спрашивают, есть ли у нас металлический трос! На что мы, конечно, отвечаем: «Нет!». Если у двух водителей грузовых машин нет троса на такой случай, то откуда возьмется он у нас на пустом участке? У нас даже легкового авто нет! На наш ответ Шумахер махнул рукой, мол у них троса даже нет.

Они позвонили начальству, через полчаса тот привёз трос, вытянули нашего бедолагу. Что-то поговорили про то, какой трудный у нас участок, вывалили щебень за забором (ещё дальше, чем первую машину), посочувствовали, поулыбались и разъехались по домам. А мы привыкшие к такому развитию событий погрустили 5 минут и стали возить щебёнку на тачке.

Занавес.

Подведём итоги:

• Засыпали котлован крупным гравием фракцией 5-10 сантиметров, оставив примерно 5 сантиметров на подсыпку мелкого щебня.

По идее, правильно было бы всё послойно трамбовать. Насыпать небольшой слой крупного гравия, потом сверху мелкого щебня, трамбовать виброплитой. И повторять процедуру до самого верха. Но так как рядом с нами не было виброплиты, а брать в аренду и везти из большого города вышло бы очень дорого и сложно (учитывая то, как не быстро всё с доставками, виброплита простаивала бы немало). Мы приняли на себя ответственность и постановили. Раз глина, которая является уплотненным основанием, утрамбована, то усадка должна быть минимальна. Если по всей площади котлована мы одинаково рассыпаем гравий из тачки, то усадка будет равномерной. А значит, не страшно. Фундамент плитный, нагрузка распределяется равномерно, он всей площадью будет одинаково давить на подушку.

• После гравия насыпали слой 5 сантиметров мелкого щебня. После чего долго ходили по нему, топали ногами, уплотняли. Это, конечно, не виброплита, но однозначно дало свой эффект. Мелкий щебень хорошо уплотняется. Было видно, как основание стало ровнее и плотнее. Заснять этот процесс на видео жене не разрешил, постеснялся, что вся эта моя идея с топанием – ерунда. Но сейчас понимаю, результат, может не супер, но лучше, чем без этой процедуры.
• Если бы у нас был организован нормальный подъезд к участку, всё было бы проще. Это наша вина. Участок нужно готовить к строительству и тщательно всё продумывать, об этом мы писали в статье о первой стадии строительства.

Подготовка участка под строительство частного дома

• Лучше делать заказ строительных материалов самим и присутствовать при отгрузке, если это возможно. Тогда вероятность получить не то, что нужно будет не исключена полностью, но сведена к минимуму. Однако мы не были ещё знакомы с местными особенностями. К чему-то надо привыкнуть, с чем-то бороться. Мы сделали свои выводы и двигаемся дальше.

На видео ниже наш видеоматериал о том, как выполнялась подушка под фундамент из щебня, приятного просмотра!

Поделитесь в комментариях, в какие нелепые ситуации вы попадали во время стройки или ремонта? Расскажите свои истории!

Авторы: Никита и Анастаия Кузнецовы

Водонепроницаемая группа | Что нужно знать о плитах на уровне фундамента

23 Май Что необходимо знать о плитах на уровне земли

Плита на уровне земли

Плита на уровне земли – это бетонная плита, которую вы заливаете на землю непосредственно на уровне земли для застройки фундамент строения.

Область плиты имеет траншею, окружающую внешние края, где вы заливаете бетон по площади поверхности, чтобы обеспечить опору внешней кромки плиты. Для прочности вы можете использовать арматурные стержни в области основания, чтобы сделать его прочнее. Другой альтернативой является использование армирующей сетки в верхней трети бетона, чтобы уменьшить вероятность растрескивания.

Плита на уровне грунта подходит для районов, где почва не может выдержать цокольный фундамент и более теплый климат. Важно убедиться, что плита сортамента имеет толщину четыре дюйма, чтобы предотвратить попадание влаги.

Классификация плит по марке

Две категории плит по марке:

• Поддерживаемая плита по марке

Поддерживаемая плита на уровне пола эффективна на месте со стандартным фундаментом, поддерживающим колонны. Стены требуют нормального расположения фундамента, а плита уклона стоит на влагоблоке и слое гравия.

Каркас цокольных балок работает аналогично плите настила. Кроме того, он имеет компенсационный шов, соединяющий бетонную плиту и стену, чтобы уменьшить нагрузку, особенно в сезоны с высокими температурами. Поддерживаемая плита на просеке имеет контрольный шов в сетке, так как он играет важную роль в предотвращении растрескивания плиты.

• Монолитная плита на грунте

Монолитная плита на уклоне не имеет фундамента. Плита играет роль фундамента, а градуированные плиты играют жизненно важную роль в поддержке колонн и строительных стен. Кроме того, доски для теста охватывают структуру в зависимости от конструкции, в которой вы сливаете бетон внутри досок для теста. Тестовая доска играет решающую роль в качестве основы для точного определения углов плиты.

1. Плитный фундамент подходит для районов с теплым климатом, поскольку он не испытывает таких проблем, как воздействие замерзания и оттаивания.
2. Фундамент распространен в районах с глинистой почвой.
3. Плита на уклоне работает лучше для вас, исключительно когда вы хотите получить хорошую отдачу от затраченных средств.
4. Фундамент подходит для гаражей и навесов, потому что он обеспечивает невероятные полы без больших затрат.

Этапы строительства плиты на горизонтальном фундаменте

https://unsplash.com/photos/rsGd-rXFGkM

Ниже приведено техническое руководство по устройству плиты на горизонтальном фундаменте, которое зависит от конструкции, размера конструкции и грунта. условия. Тем не менее, вы должны проконсультироваться с инженером, прежде чем приступить к процессу строительства, потому что вы хотите получить одобрение чертежа.

Ниже приведены некоторые важные шаги, которые вам необходимо выполнить.

• Выемка плиты на грунтовом основании

Наймите опытного инженера, который поможет вам заложить основу для фундамента.

Во-первых, тесты почвы играют решающую роль в определении дальнейших действий. Когда почва глинистая, инженер может порекомендовать построить траншею из спрессованного щебня, чтобы помочь поддерживать фундамент. В таком случае ваш подрядчик должен вырыть траншею по периметру конструкции, где будут фундаменты.

После этого инженеры предоставят ширину, глубину и характеристики обратной засыпки, подходящие для операции. Всегда важно просить подрядчика защитить верхний слой почвы в интересах других видов деятельности.

• Разработка дренажной системы под плитой на ровном фундаменте

В основании дренажной траншеи фундамента проложите дренажную трубу, которая играет решающую роль в дренаже нижнего уровня. Подрядчик может соединить дренажную трубу с дренажным насосом, если это невозможно. После этого засыпьте дренажную трубу слоем щебня и используйте покрытие из геотекстиля, чтобы избежать скопления осадка.

• Обратная засыпка плиты фундамента

Используйте впитывающий материал для обратной засыпки, чтобы покрыть слой траншеи. Затем вы можете заполнить и уплотнить остальную часть траншеи, оставив нетронутой землю в центре, прежде чем разбрасывать гравий.

Для уплотнения можно использовать виброплиту, которая дает превосходные результаты. После этого вы можете выкопать несколько небольших траншей, чтобы вставить проходные трубы, которые играют важную роль при эвакуации радона. Затем засыпьте линии небольшим количеством щебня.

• Создание каркаса для плиты на уровне

Определите границу бетонной плиты, используя деревянные колья, вбивая их в землю, и используйте струнную линию с звеном под прямым углом. Отделите равную линию мелом на внутренней части каркаса, чтобы показать толщину бетона. Верхняя сторона каркаса представляет собой выдающийся калибр, определяющий толщину заливаемого вами бетона.

• Установка систем радоновых подушек на плиту фундамента

Радон представляет собой радиоактивную активность, которая возникает, когда уран, присутствующий во внешней среде Земли, начинает распадаться. Газ может проникнуть в ваш дом, когда плита имеет трещину.

Воздействие опасно, так как может привести к смерти от рака легких. Чтобы решить эту проблему, выкопайте несколько небольших траншей в гравийном щебне, а затем установите механическое оборудование и герметизируйте за пределы земли, прежде чем заливать цемент.

• Выполнить изоляцию плиты на уровне

Установите боковые изоляционные панели и анкерные болты. Убедитесь, что вы переместили панели в середину и обрезали механическое оборудование и водопроводные системы. Тщательно осмотрите, чтобы убедиться, что в изоляции не осталось зазоров. Вы должны установить пароизоляцию в области изоляции, чтобы избежать каких-либо инцидентов.

• Установка трубопровода лучистого теплоснабжения

Установка трубопроводов для водяных полов необходима в каждом доме. Это уменьшает дискомфорт, особенно в холодное время года, обеспечивая постоянную температуру в помещении. Арматурная сетка будет сетью для крепления трубопровода. Кроме того, вы можете использовать пластиковые стяжки, чтобы выполнять ту же роль, когда вы обрезаете концы.

• Заливка бетона для плиты в фундамент

Всегда убедитесь, что погодные условия благоприятны, прежде чем заливать бетон для плиты на уровне конструкции. Вы не можете запускать бетон, когда фреймворк заморожен, потому что это дает плохие результаты. Кроме того, вы должны держать бетон при температуре выше 10 ° C в течение трех дней после укладки, чтобы обеспечить максимальную прочность.

Когда вы будете готовы заливать бетон, убедитесь, что арматурная сетка и арматура соответствуют спецификациям инженера. Ваш подрядчик может использовать опорную цепь , чтобы убедиться, что сетка находится на нужной высоте во время процесса заливки бетона. Затем вы можете поместить базовый анкерный болт в бетон до того, как он затвердеет.

Следите за тем, чтобы бетон оставался влажным в течение следующих трех дней подряд, чтобы ускорить процесс заживления. Чтобы сделать это успешно, вы можете использовать шланг, чтобы налить воду на поверхность и покрыть всю поверхность полиэтиленовой бумагой. После этого вы можете сделать несколько последних штрихов, используя затирочную машину, чтобы получить отличные результаты.

Преимущества плитного фундамента

Ниже приведены некоторые из основных преимуществ плиты на уровне земли, в том числе:

1. Вероятность появления термитов минимальна, потому что в середине земли и основания сооружения не осталось полого пространства. Вы можете предварительно обработать инсектицидом, чтобы они не строили под ним гнездо.
2. Сооружение плиты на уклоне экономно. Стоимость меньше, чем строительство подвала и подполья под строением. Так что, если вы хотите сэкономить, вам подойдет монолитный фундамент.
3. Плита на уклоне требует мало времени для высыхания бетона. В результате сокращается время простоя, а строительство идет быстро, потому что задержек не так много.
4. Плита на ровном фундаменте обеспечивает минимальные риски, такие как затопление и утечка газов, таких как радон, из подвала.
5. Так как плитный фундамент находится ближе к земле, он устраняет некоторые строительные процедуры по сравнению с домами с подвалом.
Плитный фундамент
6. сэкономит ваши счета за коммунальные услуги за кондиционирование воздуха и отопление, так как отсутствует подполье.
7. С плитным фундаментом у вас есть широкий выбор вариантов перекрытий, таких как напряженный и рифленый бетон.

Если вы решите использовать плитный фундамент, вы должны расположить сантехнические и электрические работы либо внутри здания, либо ниже его уровня. Фундамент требует, чтобы вся проводка находилась в водонепроницаемом кабелепроводе. Кроме того, вся проводка должна постоянно поддаваться замене всякий раз, когда вы делаете ремонт или модернизацию.

Плита на грунте экономична и значительно ускоряет строительные работы. Если вам нужна какая-либо помощь, не стесняйтесь звонить в компании по гидроизоляции Marietta сегодня, чтобы найти лучшее решение для дома.

Отчет NAHB — Плитный фундамент — самый популярный в 2020 году

Плитный фундамент для победы!

Исследование NAHB показало, что 65% новых домов на одну семью в 2020 году были построены на плитах на ровном фундаменте, 22% домов были построены с полным или частичным подвалом и 12% с подвальным помещением. Это означает, что все больше людей выбирают плиты на уровне земли вместо подвала, при этом доля новых домов, построенных на плитах, неуклонно растет с 46,0% в 2000 году до 65% в 2020 году, а количество новых домов, построенных с подвалами, сократилось с 36,8% до 22%.

Почему мы думаем, что это хорошая новость? Что ж, подвалы и подвальные помещения, безусловно, имеют какое-то место в жилищном строительстве, но есть бесчисленные преимущества строительства плиты на уровне, которые упускают из виду просто потому, что мы существа привычки. Без какой-либо другой причины, кроме знакомства, люди часто предполагают, что дом «нуждается» в подвале или подполье при определенных обстоятельствах или что подземная жизнь имеет большую ценность.

В городских центрах, где есть ограничения по высоте и препятствия от соседних домов, безусловно, может быть полезно воспользоваться дополнительным пространством. Однако в районах с немного большей передышкой, где дома строятся на больших участках, есть бесчисленное множество причин отказаться от подвала в пользу плиты на ровном фундаменте, помня, что в более холодном климате защищенная от мороза плита на ровном фундаменте не годится. испытано и верно даже на крайнем севере.

В подвале в качестве изоляции используется земля, а в плите в качестве изоляции используется «изоляция», так что оба они работают нормально, если вы кладете нужное количество изоляции (или грязи) для климата, в котором вы строите. Узнайте больше о преимуществах плитного фундамента вместо цокольного.

Еще из исследования фундаментов домов NAHB

Новые дома, построенные на плитах на ровном фундаменте, наиболее распространены в юго-центрально-западном регионе, где 95,7% домов начинаются таким образом. В Южной Атлантике 79,4 % домов построены на плитах, 67,7 % в Тихоокеанском регионе и 48,1 % в горных районах. Плиты наиболее популярны в западно-южно-центральном районе США, где новые дома на одну семью в основном строились на фундаменте из плит на уровне земли в течение последних десяти лет.

Более теплый климат делает строительство на перекрытиях более рентабельным по сравнению с полным или частичным цокольным этажом. Плитный фундамент также требует минимального обслуживания в течение всего срока службы дома. В восточно-южно-центральном подразделении 43% новых домов, построенных в 2020 году, были построены с подпольем, а 38,0% были построены на плитах.

Существуют также большие региональные различия в типах фундаментов в США. Дома в более холодных районах, где строительные нормы и правила обычно требуют, чтобы фундамент был построен ниже линии промерзания, в основном строятся с полным или частичным подвалом. Регион с наибольшей долей полных или частичных подвалов в новых домах — это Новая Англия, где 79,8 % домов построены таким образом, за ней следуют западно-северо-центральный район с 77,2 %, среднеатлантический район с 69,5 % и восточно-северо-центральный район. при этом 54,3% домов строятся с фундаментом ниже уровня земли.

В этих регионах полный или частичный цокольный фундамент обеспечивает дополнительную чистовую площадь пола при незначительном увеличении стоимости строительства по сравнению с традиционными морозостойкими стенами. Хотя, как мы упоминали выше, если у вас достаточно земли, защищенный от мороза мелкозаглубленный фундамент, который представляет собой изолированную плиту на уровне земли с дополнительной изолированной юбкой, может фактически сэкономить деньги, поскольку он сокращает трудозатраты и необходимые земляные работы.

Средняя площадь готового подвала составляла 1 156 кв. футов в Восточно-Северо-Центральном районе, 998 кв. футов в западно-северо-центральном районе, 921 кв. фут в Средней Атлантике и 734 кв. фута в Новой Англии. Средняя площадь готовых подвалов по стране в 2020 году составляла 1137 кв. футов.

Плита Ecohome на ровных домах

За прошедшие годы мы построили несколько демонстрационных домов, которые получили сертификат LEED Platinum, и все они были построены на плитах. на ступенчатых основаниях. В этом отчете мы отметили, что плиты менее популярны в более холодном климате, и мы надеемся увидеть это изменение, поскольку с финансовой точки зрения более целесообразно строить на изолированном защищенном от мороза неглубоком фундаменте, чем на стенах или подвале, а не только для первоначальных затрат на строительство. но долговечность и экономия на обслуживании.

Все демонстрационные дома, которые мы построили, находятся в очень холодном климате, и все они чрезвычайно энергоэффективны, очень удобны и построены по сопоставимой и даже более низкой стоимости по сравнению с домами, построенными по правилам. Чтобы узнать, какие области могут быть подвержены морозному пучению фундаментов и нуждаются в морозостойких стенах, см. здесь.

Дома на плитах обычно могут быть более доступными в строительстве, более долговечными и обеспечивают более здоровое качество воздуха в помещении. Вам не нужно присыпать дом землей, чтобы он не опрокинулся, и вам не нужно жить под землей. Дом из плит не обязательно идеален для всех, но если он кажется привлекательным, не позволяйте генеральному подрядчику отговорить вас от него, который просто предпочитает строить подвалы и забивает вашу голову предвзятой информацией.

Помимо стоимости, долговечности и здоровых домов, еще одним преимуществом плит является лучшее качество жизни. Зачем жить в яме, если можно жить над землей? В холодном климате, когда вы не видите много солнца, может быть очень выгодно, чтобы он струился через большое окно, выходящее на юг, а не через маленькое окно в верхней части вашего фундамента.

Почему бы не строить на подполье

А что касается домов, построенных на подполье, мы бы хотели, чтобы это число сократилось почти до нуля. Плита на грунте опирается прямо на землю, а пространство для ползания, с другой стороны, является именно тем пространством, в котором вы можете проползти. себя, если вам действительно нравилось ползать в темном месте, полном жуков, и биться головой обо что-то. Если ответ положительный, то ползучие пространства для вас!

Прочтите здесь больше о том, как закрепить и изолировать подполье, и вы многое узнаете о том, почему мы так их не любим, и прочитайте здесь, почему мы считаем, что плита на уровне грунта — гораздо лучший выбор, чем подполье.

Проблемы, которых следует избегать в подвалах, построенных по правилам

Поскольку свежезалитый бетонный фундамент полностью высыхает через 5 лет, неудивительно, что многие из них покрываются плесенью. Это одна из многих причин, по которым мы не рекомендуем их, , даже если были приняты меры для обеспечения его полной защиты от проникновения грунтовой влаги с помощью водонепроницаемых мембран на каждой отдельной поверхности.

Бетон похож на губку, и если его не защитить от влаги, он будет продолжать впитывать влагу из земли и распределять ее по дому до тех пор, пока он стоит.

Вся эта грунтовая влага будет постоянно всасываться в бетон и затем часто будет вызывать грибок и плесень в вашей теплоизоляции, каркасной стене и гипсокартоне. Это особенно верно, поскольку многие строительные нормы и правила требуют пароизоляции на стенах подвала, что не дает ничего хорошего, а только содержит влагу, из-за которой стены начинают гнить. Если у вас есть плесень в подвале, узнайте здесь, как решить эту проблему, а если вы строите новый подвал, обязательно сделайте это наилучшим образом, прочитав наше руководство о том, как утеплить новый подвал, чтобы избежать плесени, здесь.

Решение этой проблемы действительно очень простое: если мы перестанем строить ниже уровня земли со стенами, предназначенными для выше уровня земли, подвалы не будут пахнуть старыми спортивными носками и распространять споры плесени по всему дому. жилой дом.

Если из-за ограничений по площади в вашем новом доме есть подвал, и вы не можете ждать 5 лет, пока он высохнет, прежде чем закончить его, попросите вашего строителя не использовать стандартный пароизоляционный слой из полипропилена толщиной 6 мил. Вместо этого выберите «умную» мембрану, которая может «дышать», или изоляцию из жесткого пенополистирола со встроенной пароизоляцией, или даже используйте водостойкую латексную краску. Мы не рекомендуем использовать распыляемую пену в подвалах по всем приведенным здесь причинам. Полное руководство о том, как построить новые подвалы, которые могут должным образом просохнуть и избежать плесени, находится здесь.

Весеннее затопление подвалов очень распространено, и в большинстве случаев его можно легко избежать. Почему затапливает подвалы, ответить довольно просто – это дыра в земле и земля мокрая! Подвалы иногда находятся ниже уровня грунтовых вод с самого начала, но уровень грунтовых вод поднимается во время весеннего таяния снега, и без надлежащего дренажа по периметру у вас могут возникнуть большие проблемы, поскольку вода найдет путь внутрь. Полное руководство о том, почему подвалы затапливаются и как остановить затопление подвалов, смотрите здесь.

Газ радон не был в центре внимания строителей и домовладельцев за последние несколько десятилетий, , но поскольку он является второй по значимости причиной рака легких после курения в США & Канада, это быстро становится нарицательным.

Во многих новых домах будут предварительно установлены противорадоновые барьеры и вентиляционные отверстия, и при строительстве дома с подвалом или подвалом остаются вопросы:

• Какие районы США наиболее подвержены риску воздействия радонового газа?
• Какие измерители радона лучше всего подходят для дома?
• Как бороться с высоким уровнем радона в существующих домах без системы смягчения последствий?

К счастью, у Ecohome есть руководства и продукты для всех, кто перешел по ссылкам выше, но опять же — плита на уровне или изолированный неглубокий фундамент с защитой от мороза предотвратит большинство случаев проникновения радона в дом в первую очередь — что делает его лучшим выбором для фондов, а также быть более устойчивыми.

По возможности используйте бетон с низким содержанием углерода для фундаментов, плит и подвалов зданий

Фундаменты зданий, подвальные помещения и подвалы предполагают использование бетона, который имеет чрезвычайно высокий углеродный след, при этом на производство цемента приходится 7 % глобальных выбросов углерода. Считается, что эта проблема усугубляется в то время, когда мы должны сокращать выбросы углерода, чтобы предотвратить безудержный климатический кризис.

В течение многих лет защитники окружающей среды призывали градостроителей, архитекторов и специалистов по строительству искать альтернативы бетону в стремлении снизить выбросы углекислого газа в застроенной среде.

В поисках домов с нулевым выбросом углерода канадская компания, возможно, нашла решение с помощью бетонной системы, связывающей углерод, которая, по-видимому, обладает свойствами, идеально подходящими для общего использования во всех секторах строительства, и которая набирает поклонников в сообществе зеленого строительства.
