Подушка для плитки тротуарной: Укладка тротуарной плитки на песок: надежная технология

Что необходимо знать для укладки тротуарной плитки своими руками

Первое, с чего нужно начать, это с разметки территории. Для этого нужно ответить самим себе на следующие вопросы:

куда делать водоотвод воды?
какую нагрузку будут нести на себе проектируемые Вами дорожки?

Водоотвод воды — это основной из вопросов, который надо решить в самом начале. Во-первых, проектируйте свои дорожки так, чтобы был уклон. Уклон следует задавать из расчета 1 метр на 1 сантиметр.

Уклон можно делать как продольный, так и поперечный, в зависимости от общего ландшафта территории. Водоотвод воды можно делать как в дождеприемные лотки, так и просто на газон.

Во-вторых, планируйте, чтобы верх Вашей плитки был на 1 сантиметр выше Вашего газона.  Это нужно для того, чтобы вода с плитки уходила на газон, а не наоборот, в противном случае Ваша плитка всегда будет грязной.

Нагрузка на дорожки. От того, какую нагрузку будут нести создаваемые Вами дорожки, будет зависеть то, какое основание нужно под них сделать.

1. Пешеходные дорожки. Под пешеходные дорожки допустимо устройство основания только из песка.
2. Площадка под машину. Для площадки под машину основания из песка недостаточно, необходимо создать более жесткую основу. Этого можно добиться двумя способами: либо залить основание из бетона, либо сделать его из щебня.

Итак приступаем, к процессу укладки тротуарной плитки

Первое, с чего начинаем — это выбираем грунт и начинаем готовить основание.

Для создания ровной поверхности в процессе укладки плитки воспользуйтесь направляющими

Если Вы готовите основание под пешеходные дорожки и решили сделать основание только из песка,  то Вам небходимо сделать песчаную подушку толщиной минимум 20 см, уплотнить ее,  и далее можно приступать к процессу укладки плитки.

Если Вы делаете основание под машину, то нужно знать следующее:

Если Вы решили заливать бетон, то помните, что бетон надо, во-первых, армировать, а, во-вторых, под ним обязательно надо делать песчаную подушку толщиной 15-20 см, в противном случае из-за хождения грунтов бетон может порвать, и Ваша площадка будет иметь не самый лучший вид; толщину бетона следует делать не меньше 10 см. Если Вы решили воспользоваться щебнем, то делать песчаную подушку тоже придется толщиной 15-20 см, ее следует уплотнить, дальше насыпается щебень толщиной от 10 до 20  см, в зависимости от того, какую нагрузку будет нести ваша плитка. Лучше использовать щебень фракции 5-20 (щебень более крупной фракции сложней уплотняется). Щебень также следует уплотнить, и Ваше основание готово. Для уплотнения основания лучше всего воспользоваться виброплитой. Далее остается сделать только подушку под плитку и, собственно, можно приступать к процессу укладки самой плитки.

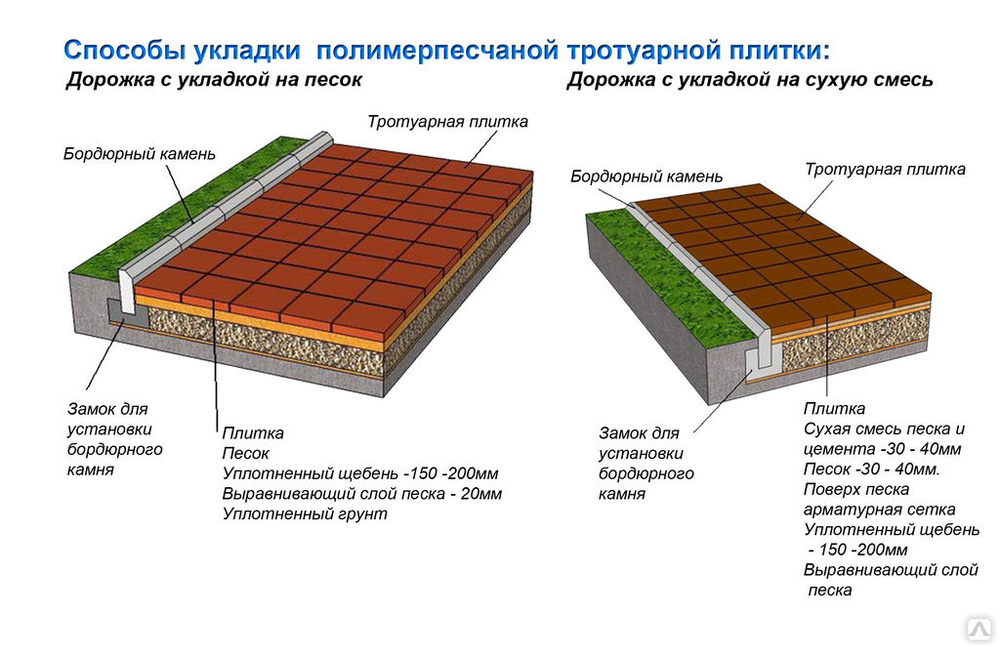

Подушку под плитку, можно сделать из песка, сухой смеси или гранитного отсева. Толщина этой подушки должна быть 3-5 см. Не стоит делать эту подушку толще, так как это приведет к образованию колеи на Вашей плитке. Подушку также следует тщательно уплотнить.

Это важно! После того, как процесс укладки плитки завершен, необходимо заполнить швы между плитками. Это нужно для того, чтобы вода не попадала под плитку. В противном случае плитку будет постоянно подмывать.

Заполнять швы можно либо песком, либо сухой смесью. Но нужно помнить, что сухая смесь подходит только для серой плитки, заполнять швы на цветной плитке сухой смесью НЕЛЬЗЯ, сухая смесь делает цветную плитку серой!

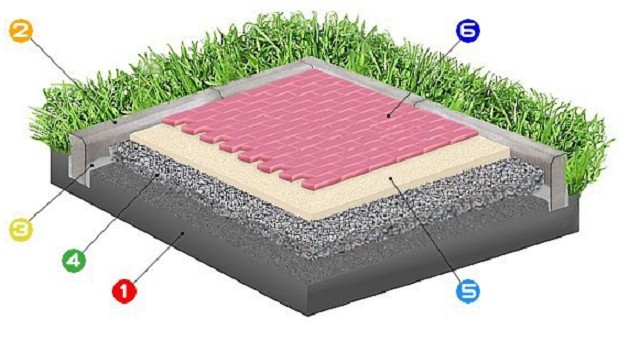

Подушка (пирог) под тротуарную плитку: виды, подготовка основания

Подушка под тротуарную плитку укладывается всегда. При этом обеспечивается устойчивость, надежность и достаточная подвижность покрытия, что позволяет предотвратить его разрушение вследствие пучения грунта. Существуют разные виды оснований: песчано-гравийное, песчано-цементное. При обустройстве стоянки или дороги для автомобилей создается более прочное покрытие — из бетона.

Содержание

• 1 Подготовительные земляные работы
• 2 Дренажная подушка из гравия
• 3 Гидроизоляция основы
• 4 Песчаная подушка
• 5 Песчано-цементное основание
• 6 Бетонное основание
  • 6. 1 Опалубка
  • 6.2 Армирование
  • 6.3 Маяки
  • 6.4 Заливка бетона

Подготовительные земляные работы

Дальнейшие действия зависят от того, какой вид основания выбран:

• песчаное покрытие;
• песчано-цементное;
• бетонное.

В первом случае песок трамбуется без применения вспомогательных материалов. Песчано-цементная смесь — более прочное покрытие. После соединения главных компонентов производится засыпка траншеи.

Цементный раствор не готовят при этом, а используют сухую смесь. Заливка водой осуществляется после укладки основания. Для создания бетонного покрытия замешивают цементный раствор. При этом создается опалубка, последовательность действий при подготовке к земляным работам будет уже другой.

Общий этап для формирования любого основания — выемка грунта на участке, где планируется укладывать плитку. Работу выполняют своими руками, т. к. в данном случае не нужно копать глубокий котлован, как под фундамент.

Толщина слоя почвы, который нужно удалить, определяется видом основания: песчаное, песчано-цементное или бетонное. Чем больше материалов при его обустройстве будет использоваться, тем толще слой удаляемого грунта.

Главные критерии, на которые следует ориентироваться, когда производится выемка почвы:

• площадка, формированная из плитки, должна быть вровень с поверхностью земли, при этом используют столько материалов, чтобы после усадки данное требование выполнялось;
• если верхний слой грунта рыхлый, допустимо обустраивать покрытие так, чтобы оно было ниже поверхности земли на 2-4 см.

В обоих случаях важно учитывать усадку применяемых сыпучих материалов и почвы. Когда обустраиваются садовые дорожки, тротуары, в большинстве случаев толщина слоя грунта, который снимают, составляет 20 см.

Чтобы сделать более прочным покрытие площадки, отведенной под парковку, дополнительно удаляют еще 8-10 см. В результате глубина небольшого котлована достигает 30 см.

На этапе снятия слоя почвы удаляют сор, камни, сорную траву. Если поверхностный слой почвы плодородный, не рекомендуется разбрасывать его вдоль площадки, где ведутся строительные работы. Здесь будут прорастать сорняки. Такую почву лучше использовать для обустройства грядок и клумб.

После удаления сора и камней формируется уклон в направлении от строений (не более 3%). Дно траншеи утрамбовывается. Это позволит сделать будущее покрытие более прочным, т. к. снижается риск усадки грунта под весом используемых материалов. Устанавливается бордюрный камень.

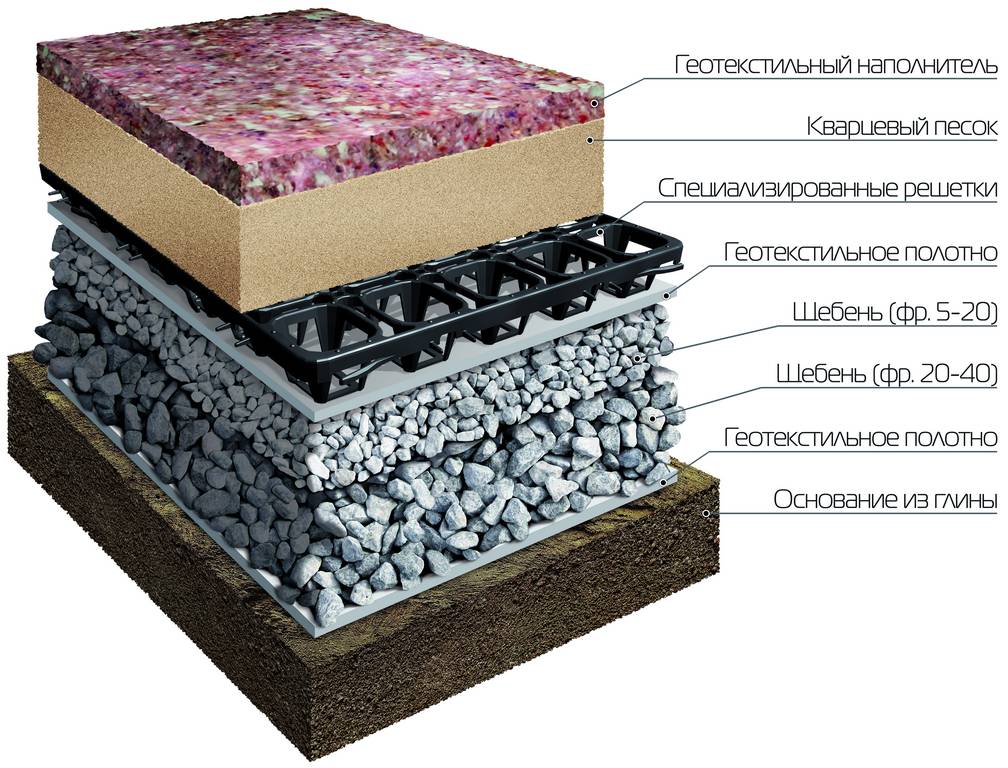

Дренажная подушка из гравия

Завершается этап подготовки дна траншеи. Поверх него можно уложить геотекстиль. Его главная задача — предотвращение усадки используемых сыпучих материалов. Кроме того, геотекстиль задерживает рост сорной травы в траншее, дно которой он закрывает.

Для укладки тротуарной плитки и участков дороги, на которые не оказывается существенной нагрузки, используют щебень. Средний размер фракций материала составляет 5-20 мм. Рекомендованная толщина слоя — 15 см. Этого достаточно при монтаже покрытия тротуара.

Если обустраивается площадка под машину, важно не только тщательно утрамбовать и выровнять грунт, нужно еще и использовать достаточное количество насыпных материалов. В данном случае слой щебня составит 30 см. Средний его размер — до 40 мм.

Сверху формируется более тонкий слой из мелкофракционного щебня толщиной не более 5 см. Средний размер фракций в данном случае составляет 5-20 мм. Нельзя использовать только мелкофракционный или крупнофракционный щебень. При этом может произойти усадка либо нарушится дренаж.

Сверху укладывают слой песка. Его толщина варьируется от 4 до 15 см, что зависит от параметров основания. Чтобы сделать слой песка прочным, его нужно залить водой в умеренных количествах.

Гидроизоляция основы

Поверх песчаного слоя можно проложить геотекстиль. Это экологичный материал, который не только защищает основание от сорной травы, а покрытие — от проседания, но еще и позволяет правильно организовать гидроизоляцию верхнего покрытия. Геотекстиль укладывают одним слоем внахлест.

• неподверженность гниению, разложению;
• длительный период службы;
• высокая прочность.

Кроме того, благодаря геотекстилю снижается вероятность скопления воды под брусчаткой. Если нет возможности использовать такой материал, применяют полиэтиленовую пленку.

Ее складывают вдвое, но даже это не обеспечит надежной защиты покрытия от воды. Пленка быстро деформируется.

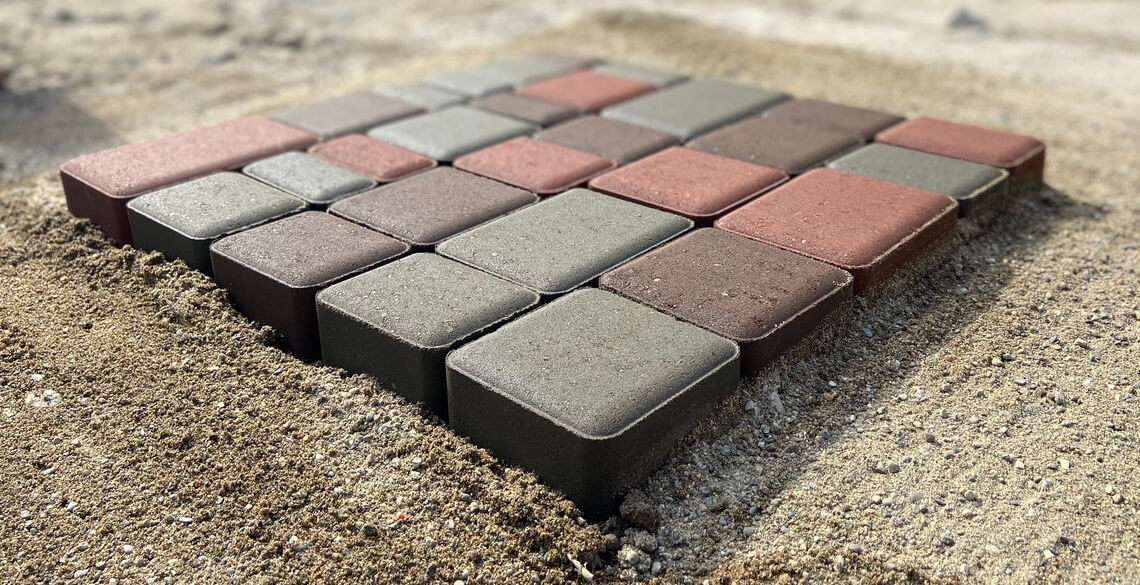

Песчаная подушка

Способов обустройства основания множество, в каждом из них применяется песок. Слой этого материала может формироваться под щебневой подушкой, поверх нее. Кроме того, в процессе укладки плитки тоже используется песок. Он выступает в качестве уплотняющего материала. Если укладывать брусчатку непосредственно на геотекстиль или щебень, надежность покрытия снизится.

Финишный песчаный слой формируется после того, как будет выполнена гидроизоляция. Материал должен быть просеян. Причем наилучшим вариантом является речной песок. Толщина несущего слоя зависит от параметров основания, в большинстве случаев она составляет 7 см. В процессе укладки плитка частично погружается в песчаное основание.

Материал нужно постоянно трамбовать. Для этого используется специальное оборудование. Можно выполнять работы своими руками, в данном случае песок смачивают водой. Перед монтажом брусчатки слой этого материала выравнивают штукатурным правилом.

Песчано-цементное основание

Принцип формирования финишного слоя в данном случае такой же, что и в случае с песчаным основанием. Только вместо чистого песка готовится смесь компонентов. Это позволит сделать покрытие монолитным. Смешивают песок и цемент в соотношении 3:1. После того как будет сформирован финишный слой, его выравнивают. Трамбовать песчано-цементную смесь необязательно.

Если правильно выполнить подготовительные работы по укладке щебнево-песчаной подушки, поверхностный слой сыпучих материалов можно просто сформировать на поверхности геотекстиля.

Трамбовка выполняется в процессе монтажа брусчатки. Когда используется цементно-песчаная смесь, важно выполнять работу в сухую погоду при условии, что влажность воздуха не превышает нормального уровня. При контакте с влагой цемент начинает затвердевать. Это приводит к снижению качества покрытия.

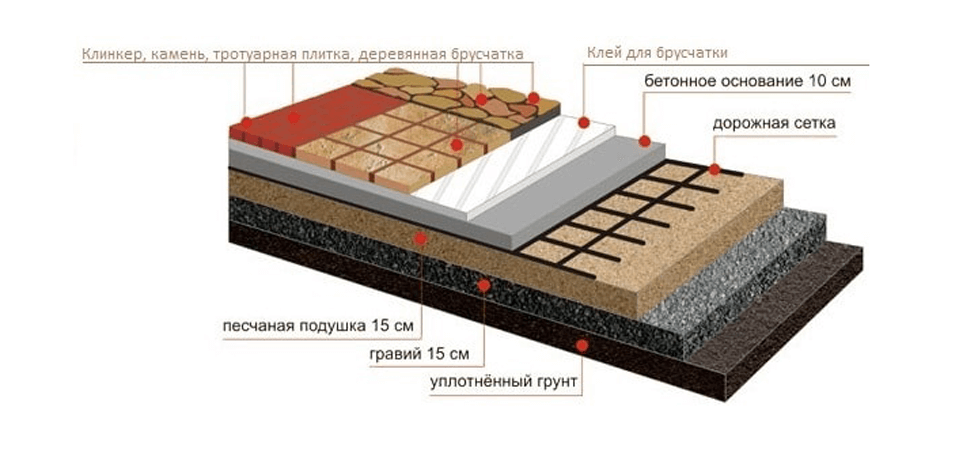

Бетонное основание

Такой вариант выбирают при монтаже парковочной площадки или участка дороги, на который будет оказываться повышенная нагрузка.

Плитка поверх такого покрытия укладывается с помощью клеящего состава. Перед заливкой бетона формируется дренажная подушка.

Основание нужно усилить, для чего используют армирующие прутья. В основе такой подложки под плитку — гидроизоляция.

Благодаря применению влагонепроницаемого материала бетон защищается от воздействия влаги, что позволит увеличить срок службы покрытия.

Опалубка

Составляется схема будущей площадки. Определяются ее размеры, параметры каждого слоя сыпучих материалов. После заливки бетоном изменить их будет невозможно, поэтому важно правильно установить опалубку. Она позволяет придать нужную форму раствору, если поверхность дорожки выше уровня почвы.

При монтаже опалубки используют дерево: щиты, доски. Подойдет и щитовой пластик, ДСП. Одна сторона изделий должна быть плоской. Их фиксируют с помощью предварительно установленных кольев.

Армирование

На дне траншеи формируется песчано-гравийная подушка. Вышеописанный принцип выполнения таких работ можно взять за основу и при укладке плитки на бетон. Поверх слоя щебня располагают армирующий каркас.

При этом используют металлические прутья диаметром 6 мм или готовую сетку, размер ячеек которой составляет 10х10 см. Когда применяют прутья, их необходимо скрепить между собой под прямым углом с помощью проволоки. Метод сварки использовать нельзя.

Маяки

Перед заливкой бетона важно определить границу, выходить за которую нельзя. Это позволит создать ровное покрытие. В качестве маяков применяют металлический профиль. Его располагают вдоль всей площадки. Можно использовать профили для гипсокартона.

Они выполнены из оцинкованного металла, отличаются существенной длиной. Крепятся маяки с помощью небольшого количества цементного раствора. Профили располагают параллельно друг другу на некотором расстоянии (не больше длины штукатурного правила).

Заливка бетона

Применяют цемент М400 или М500. Перед заливкой ребром устанавливают листовой материал любого вида, его толщина не должна превышать 4 мм. Когда цементный раствор затвердеет, листы убирают, в результате получают компенсаторные швы, благодаря которым покрытие не деформируется при перепадах температур.

Раствор готовится с помощью строительного миксера. Сначала смешивают сухие компоненты. После получения равномерной смеси постепенно добавляют воду. Нужно контролировать, чтобы в массе бетона при заливке траншеи не было пустот.

9 мм резиновые опорные подкладки для тротуарной плитки от Wallbarn

>

>

Наружные работы «>> Наружные конструкции > Системы поддержки ландшафтного настила

by Wallbarn

Нажмите на изображение, чтобы открыть увеличенный вид

по Wallbarn

Резиновые опорные подкладки Wallbarn — идеальное решение для мощения террас. Они обеспечивают безопасный, быстрый, чистый и равномерный способ укладки тротуарной плитки или настила на плоских крышах, балконах и дорожках.

Резиновые опорные подкладки Wallbarn для мощения представляют собой специально разработанные круглые подкладки, изготовленные из высококачественного синтетического каучука.

Чрезвычайно прочные и обладают высоким уровнем эластичности и гибкости.

• Типичное применение: опора для мощения
• Материал: Синтетическая резиновая смесь
• Диаметр: 120 мм
• Высота: 9 мм
• Несущая способность: 80 кН
• Uniclass Код: Pr_20_85_47_22
• Uniclass Наименование: Настил и тротуарная плита

Для загрузки доступно 5 файлов, включая: брошюры и изображения.

Перейти к: Спецификация | Загрузка файлов

Аналогичные продукты в системах поддержки ландшафтного настила

Описание продукта

Резиновые опорные подкладки Wallbarn — идеальное решение для мощения террас. Они обеспечивают безопасный, быстрый, чистый и равномерный способ укладки тротуарной плитки или настила на плоских крышах, балконах и дорожках.

Резиновые опорные подкладки Wallbarn для мощения представляют собой специально разработанные круглые подкладки, изготовленные из высококачественного синтетического каучука.

Чрезвычайно прочные и обладают высоким уровнем эластичности и гибкости.

Технические характеристики 9-мм резиновых опорных подкладок для тротуарной плитки (системы поддержки ландшафтного настила)

Обратите внимание, что эти свойства продукта не заменяют литературу производителя, и всегда рекомендуется Wallbarn необходимо проконсультироваться перед указанием.

Загрузка файлов для 9-мм резиновых опорных подкладок для тротуарной плитки

2D САПР

3D САПР

Брошюры [1]

Тематические исследования

Сертификаты и стандарты

Изображения [4]

Эксплуатация и техническое обслуживание

Технические характеристики

Технический

	стена_9мм-Резиновые опорные подкладки для тротуарной плитки_Брошюры_wallbarnbrochure. pdf	2,56 МБ	Предварительный просмотр

Очистить выбор

Опорные пьедесталы с фиксированной высотой | От 5 мм до 17 мм

Заказать / Запросить сейчас

Чтобы заказать продукт или задать нам вопрос, свяжитесь с нашей командой по телефону 0208 916 2222 или воспользуйтесь чатом в углу экрана. Или заполните простую форму ниже, и мы постараемся ответить в течение 48 часов.

• Имя

• Название компании

• Телефон

• Адрес электронной почты

• Продукт—Пожалуйста, выберите один из вариантов—Опоры для мощения и настилаЗеленая крышаДеревянная плиткаНастилЗащита и дренажВыпускные отверстия

• Если другое, укажите здесь

• Количество (шт.)

• Размеры площади

• СрочноСрочно1-2 недели1-2 месяцаСпекулятивный запрос

• Предпочтительный способ связиCallEmail

• Комментарии

• Я даю согласие на то, чтобы Wallbarn сохранял мои данные и связывался со мной в маркетинговых целях в будущем.

• Пожалуйста, ознакомьтесь с Условиями веб-сайта в нижней части главной страницы.

Пьедесталы с фиксированной высотой

Специально разработаны для участков с ограниченной высотой порога для поднятия мощения или настила над поверхностью

Основные преимущества

• Экономичные опорные подкладки начального уровня
• Отделение мощения и настила от базовой конструкции
• Улучшить дренаж
• Защитить поверхность под
• Отсутствие необходимости в песке и цементе
• Простота обслуживания – плиты можно снимать для осмотра или ремонта
• Быстрая и простая установка

Диапазон высоты

• Подушечки 5 мм, 7 мм и 9 мм
• Подушки 14 мм и 17 мм

> Узнайте, чем может помочь наш инструмент проектирования MegaPro

> Узнайте, чем может помочь наш инструмент проектирования MegaPro

Подушки 5 мм

Используйте эти прочные диски из ПВХ для снятия тротуарной плитки или деревянного настила с гидроизоляции

• Сплошные круглые диски из ПВХ с гладкой поверхностью
• Износостойкий, нескользящий профиль
• Создает разделительный слой с декой
• Обладает акустическими свойствами
• Не становится хрупким в холодную погоду
• Доступна отдельная поперечная прокладка

Накладки 7 мм

• износостойкая накладка из ПВХ
• включает встроенные проставки
• идеально подходит для проектов модернизации и помещений с очень низкими порогами
• верхняя поверхность колодки содержит дренажные каналы, выходящие к краям диска
• встроенный наконечник для мощения или настила

Мощение : пластиковые установочные выступы обеспечивают четкое отделение плит друг от друга с постоянным расстоянием между ними и надежную фиксацию на месте

Настил : специальный деревянный настил имеет боковые планки на расстоянии 60 мм друг от друга, что означает, что между планками можно разместить стандартную деревянную балку шириной 2 дюйма / 50 мм. Балки образуют каркас для системы настила, а доски настила крепятся к этому каркасу. Доступен альтернативный головной убор для настила (TD Plus).

Изделие состоит из двух частей, поставляемых вместе: диска из ПВХ и установочной проушины (имеется в наличии как для мощения, так и для деревянного настила).

Подушечки 9 мм

Круглые подушечки из высококачественного синтетического каучука

• очень прочные и гибкие
• легко режется
• Допуск по весу 8 тонн
• звуко- и виброизоляция
• 4 выступа на верхней поверхности для обеспечения равномерного расстояния между тротуарными плитами
• канавки позволяют дренажу под дорожным покрытием в соответствующие дренажные отверстия
Резиновая смесь
• гарантирует, что колодки не будут скользить по поверхности при установке
• для укладки мощения или настила

Подушки 14 мм и 17 мм

Идеально подходят для мощения и деревянного настила на более простых палубах.

• придает однородный привлекательный вид
• изготовлен из литого под давлением полиэтилена высокой плотности
• значительно экономит время на установку
• устраняет необходимость укладки тротуарной плитки в раствор, уменьшая беспорядок, отходы и проблемы
• очень прочный – допуск по весу 1000 кг на подушку
• уменьшает вес на крыше

Мощение до стен

Наши подкладки фиксированной высоты состоят из четырех квадрантов, соединенных между собой небольшим звеном, и их можно разъединить, чтобы получить сегменты по половинке или четверти. Это помогает:

• мощение вокруг углов и в конце дорожек
• устраняет потери и обеспечивает аккуратную отделку деталей, в том числе при мощении
• вровень со стенами и парапетами
• подходит для плит неправильной формы и размеров

Дальнейшую регулировку можно выполнить с помощью прокладок, которые устанавливаются как на резиновые, так и на пластиковые опорные подкладки.
