Бетонная подушка под фундамент (пошаговая инструкция)

Основание дома является наиболее значимой частью строительного сооружения.

От того, насколько правильно будет произведена его укладка, будет зависеть продолжительность эксплуатации строения.

Важная роль в решении этого вопроса принадлежит фундаментной подушке. Она создаёт стабильную и ровную площадку для обеспечения меньшей осадки строительной конструкции.

Какие виды подобных изделий существуют? Когда используется бетонная подушка под фундамент?

Ответы на эти вопросы помогут более точно понять, каким образом лучше обустроить фундаментную основу.

Содержание

1. Нужно ли промежуточное покрытие между основанием и грунтом
2. Обустройство подушки для основания
3. Толщина промежуточного слоя
4. Использование песчаной подушки
5. Подготовка гравийной подушки
6. Применение бетонной прослойки для основания
7. Изготовление монолитной подушки

Нужно ли промежуточное покрытие между основанием и грунтом

Если при возведении фундаментной основы не соблюдались строительные нормы, укладка производилась некачественно, строительная конструкции в скором времени станет непригодной для эксплуатации.

Стены могут потрескаться, окна и двери не будут закрываться, в помещении появятся сквозняки. Одним из условий сооружения надёжной основы является наличие промежуточного покрытия между фундаментным основанием и почвой.

Оно позволит создать оптимальное давление на фундамент. Помимо этого, появится возможность поднятия нижней части основания по отношению к подземным водам.

Можно будет исключить его соприкосновение с материалами, способными деформировать фундаментное покрытие.

Обустройство подушки для основания

Для создания промежуточного покрытия между грунтом и фундаментной основой можно использовать: песок, щебень или бетон. При выравнивании дна котлована применяется щебенчатая или песчаная прослойка.

Бетонный состав используется при расширении стенок основания или, когда необходимо выполнить армированный пояс под ФБС блоки.

Для сооружения щебенчатого покрытия необходимо выполнить следующие действия:

• Насыпается песок;
• Поверхность проливается водой и утрамбовывается;
• Укладывается слой щебёнки;
• Поверхность тщательно разравнивается и утрамбовывается;
• Изготавливается и устанавливается опалубка;
• Устанавливается арматура;
• Заливается бетонный раствор.

Толщина промежуточного слоя

Уровень расположения промежуточного щебенчатого слоя должен соответствовать проектной документации. Обычно его ширина превосходит ширину фундаментной основы.

Толщина подушки не должна быть меньше 30 см. 10 см. должен занимать песок, остальной объём должен приходиться на щебёнку.

Бетонная подушка под фундамент будет являться более надёжной и долговечной конструкцией. Её можно эксплуатировать в течение многих лет.

Но укладка такой основы займёт достаточно много времени и потребует значительных денежных ресурсов. Высота бетонного слоя также должна быть больше 30 см. Ширина должна превышать ширину фундаментного основания на 15 см.

Использование песчаной подушки

Укладку песчаной подушки отличает относительная простота выполнения работ и дешевизна используемого материала. Это вариант отлично подойдёт для тех, кто собирается сэкономить на строительных работах.

Несмотря на то, что данный способ обладает невысокой стоимостью, он прекрасно поможет решить поставленные задачи.

С помощью этого метода основание защищается от размывания подземными водами. Песчаная прослойка обеспечивает умеренное давление на фундаментную основу, а конкретно на нижнюю поверхность.

Часто случается, когда в вырытом котловане существует участок грунта, который не походит для строительства. В таких ситуациях ненужный грунт убирают и на это место насыпают песок.

Необходимо учитывать, чтобы песок был крупной фракции. Толщина песчаного слоя должна находиться в пределах 20-25 см.

Подкладка должна быть тщательно выровнена и утрамбована. Для трамбовки желательно использовать виброплиту.

Во время проведения работ необходимо периодически брызгать на поверхность воду. Влажность сделает песчаный слой более плотным.

Подготовка гравийной подушки

Использование данной основы для фундаментной конструкции является более прочным и надёжным:

• Перед началом работ в котлован насыпается слой крупного речного песка. Его высота не должна превышать 15 см;
• После подготовки песчаного слоя, на него укладывается гравий. Его высота должна составлять не меньше 25 см;
• На следующем этапе поверхность выравнивается и утрамбовывается. Процесс производится с помощью виброплиты;
• Необходимо проконтролировать, чтобы уровень верхнего слоя совпадал с нулевой отметкой фундаментного основания;
• Длина каждой из сторон гравийной прослойки должна превышать размеры фундамента на 20 см.

Применение бетонной прослойки для основания

Использование бетонной подушки под фундамент делает конструкцию наиболее прочной и надёжной.

Работы необходимо проводить в следующей последовательности:

• На первом этапе подготавливается поверхность грунта. Она тщательно выравнивается;
• Производится укладка щебня. Его высота не должна быть больше 10 см;
• Щебень необходимо тщательно утрамбовать, применяя виброплиту;
• По периметру основания устанавливается деревянная опалубка. Её высота должна соответствовать толщине бетонного слоя. Верхний уровень должен совпадать с нулевой отметкой основного фундамента;
• Для того, чтобы бетонный слой был более прочным, проводится армирование;
• Полученная конструкция заливается бетоном и утрамбовывается. Для этого можно использовать строительный вибратор.

Изготовление монолитной подушки

При изготовлении монолитной прослойки для фундаментной основы применяется бетон С12-С15. Заливка может происходить с использованием опалубки или производиться прямо в грунт.

Высота армированного слоя не должна быть меньше 40 см. Монолитная прослойка обладает высокой степенью прочности на сжатие. Поэтому такие фундаментные основания более устойчивы к оказываемому на них давлению.

В зависимости от характеристик почвы, монолитный слой может испытывать значительную осевую нагрузку. Для того, чтобы не произошла деформация строительной конструкции, необходимо её армировать.

Четыре куска арматуры соединяются друг с другом на расстоянии, не превышающем 0,5 м. Связав их, мы обеспечим неподвижность арматурного каркаса внутри опалубочного сооружения и после заливки бетона получим прочное монолитное сооружение.

Вот еще интересное дополнение в видеоформате:

Подушка под ленточный фундамент (на глине и других грунтах): нужна ли песчаная, какую выбрать

Фундамент здания – это важнейшая часть конструкции. От его качества и надежности зависят характеристики постройки.

Необходимо при возведении фундамента строго придерживаться технологии, иначе он быстро начнет разрушаться, что повлечет деформирующие процессы в стенах и перекрытиях.

Профессиональные строители при обустройстве ленточного фундамента на дно траншеи насыпают песочную или щебневую подушку.

Содержание

• 1 Нужна ли?
• 2 Виды
• 3 Материалы
  • 3.1 Песок
  • 3.2 Гравий
• 4 Что выбрать — песчаную или из щебня?
• 5 Технология выполнения работ
  • 5.1 Песочная
  • 5.2 Щебневая
  • 5.3 Бетонная
• 6 Параметры высоты и толщины, гидроизоляционный слой
• 7 Заключение

Нужна ли?

Некоторые частные застройщики, для которых важна экономичность строительства, считают, что подушку под фундамент укладывать не обязательно.

На самом деле она является обязательным элементом ленточного фундамента, т.к.:

1. Обеспечивает равномерное распределение воздействия от постройки почве.
2. Предотвращает проседание фундамента.
3. Выступает дополнительным барьером между основанием здания и грунтовыми водами.

Нужна ли песчаная подушка под, к примеру, ленточный фундамент на глине? Песчаная или щебневая подушка нужна при строительстве любого объекта, независимо от:

• качества грунта,
• габаритов постройки,
• глубины фундамента,
• других факторов.

Она обеспечивает устойчивость и прочность основанию. При этом защищает его от влаги и компенсирует подвижки грунта, сохраняя основу здания неподвижной.

Виды

Обычно подушку обустраивают из песка. При выравнивании дна траншеи тоже используется песок, но это не подушка, а просто вспомогательный слой в 2-3 сантиметра. Кроме песка при насыпи используется щебень или бетонный раствор.

Песчаные подушки наиболее экономичны. Их применяют при бюджетном строительстве небольших зданий. Закупать нужно крупнозернистый песок, иначе подоснова получится не достаточно жесткой.

Насыпать песок необходимо послойно, тщательно утрамбовывая каждый слой 10 см с применением воды. Песчаные насыпи делают высотой от 20 до 40 см. Поверхность должна быть идеально выровнена.

Под дом на слабом грунте подушка из одного песка может оказаться неэффективной. К нему добавляют щебень, который делает основу устойчивой к усадкам.

Смешанное основание крепче, выносливее, лучше защищает от влаги. При строительстве частных коттеджей рекомендуется применять такие комбинированные подушки.

Щебень с песком можно смешать. Но лучше насыпать материалы послойно – сначала слой песка, потом щебня. Слои должны быть до 20 см. Засыпанный песок необходимо тщательно утрамбовать и выровнять. После насыпи щебня по нему нужно пройтись и тоже выровнять, проверить, не образовались ли пустоты.

Подушка может состоять только из щебня. Используется гравийная или гранитная его разновидность. Обычно закупают гравий, так как он дешевле и удобнее в применении. Щебневая устойчивее песчаной. Она меньше впитывает воду, у нее боле длительный эксплуатационный срок. Применяется при строительстве двух и трехэтажных коттеджей.

Существует еще вариант из бетона. На самом деле бетонная подоснова – это дополнительный элемент фундамента. Она устанавливается сверху на достаточно высокую песчаную подушку (до 50 см). Бетонка представляет собой тонкий монолитный армированный слой бетона, на который надстраивается основная часть фундамента – опалубка, арматурный каркас, заливка бетоном.

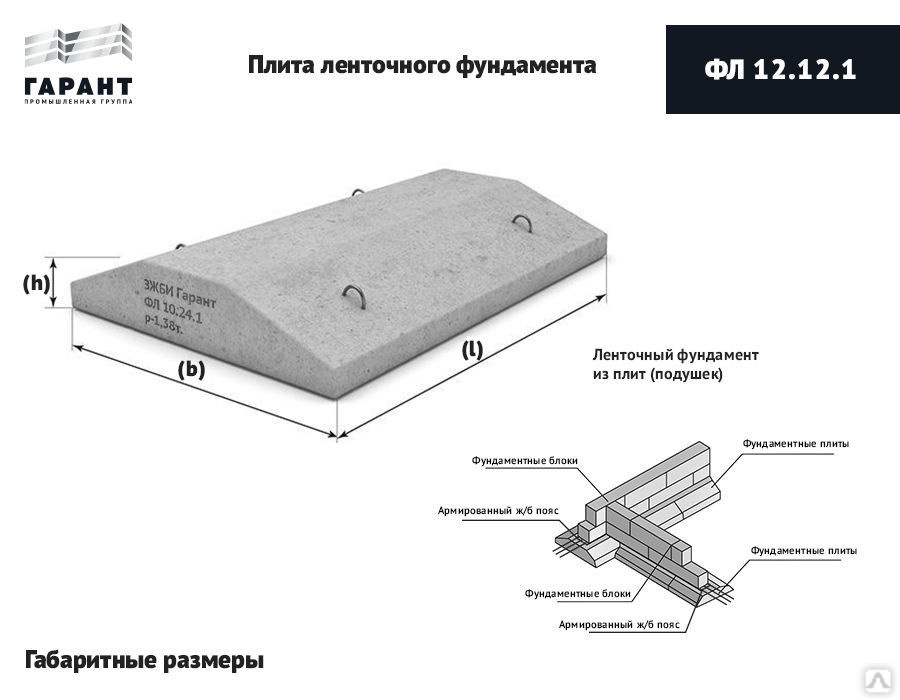

Другой вариант – вместо наливного слоя бетона укладываются готовые бетонные плиты. Бетонная подоснова довольно затратная. Применяется в малоэтажном строительстве редко. Но в некоторых случаях становится единственным способом обустройства основания.

Например, применяя подушку из бетона можно построить большой массивный дом на участке с проблемным грунтом.

Материалы

К материалам для обустройства насыпи под фундамент предъявляются особые требования. Они должны быть:

• долговечные,
• влагостойкие,
• морозостойкие,
• недорогие.

Песок

Песок должен быть крупнодисперсным. Чем крупнее крупинки, тем выше качество подосновы. Крупный песок легче трамбуется и выравнивается, а подушка из него обладает высоким сопротивлением нагрузкам.

В песке не должно быть никаких примесей. Они опасны тем, что могут кардинально изменить свойства подушки. Особенно вредны примеси глины.

Глина впитывает влагу. Она делает подушку слишком подвижной и слабой. Глинистая подоснова не сможет выполнять свои функции, фундамент быстро «поплывет» и выйдет из строя.

Гравий

Обычно для подсыпки применяют щебень фракции в 40 мм. Он хорошо трамбуется, устойчив к низким температурам, прочность его М1200. Такой материал абсолютно безопасен, и может использоваться при строительстве жилых зданий. Для экономии средств допускается применение вторичного щебня, получаемого путем дробления отработанного бетона.

Специалисты рекомендуют насыпать гранит. Это не самый дешевый вариант щебня, но он обладает отличными характеристиками. Подушка из него станет долговечной надежной опорой для дома.

Что выбрать — песчаную или из щебня?

Песок дешевле щебня. Он подходит для сооружения подушки под небольшие постройки или под дома, возводимые на плотном грунте. Щебень дороже, но выносливее. Щебневая основа надежнее. Чтобы удешевить применение щебня, его комбинируют с песком.

Технология выполнения работ

Независимо от выбранного материала, насыпать подушку следует строго по технологии:

Песочная

Выполняется по такой схеме:

1. Дно траншеи, выкопанной под ленточный фундамент выровнять и утрамбовать.
2. Если грунт пылеватый или глинистый, нужно снять небольшой слой и заменить более прочной подсыпкой, после этого выровнять и утрамбовать.
3. На дно укладывается листовой гидроизоляционный материал, который защитит материалы от грунтовой влаги и предотвратит смешивание песка с грунтом.
4. Для большей прочности основания нижний слой нужно выложить бутом (можно в 2 слоя).
5. Сверху насыпается песок (по мере подсыпки его нужно смачивать водой и утрамбовывать).
6. Поверхность песчаной подушки выровнять при помощи площадочного вибратора или катка.
7. Сверху на подушку устанавливается опалубка для ленты фундамента.

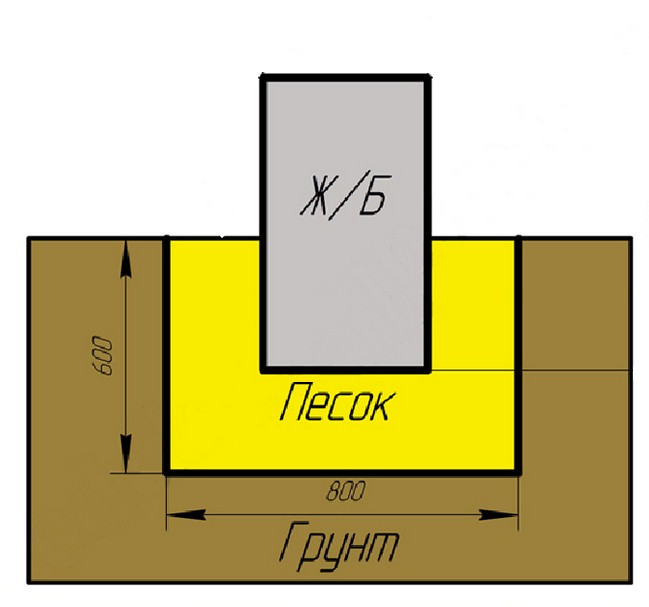

Высота песчаной насыпи зависит от характеристик грунта и особенностей будущей постройки. Делать ее больше 30 см в большинстве случаев нецелесообразно – будет утрачена устойчивость.

Самый простой способ – высчитать по ширине ленты, которая будет заливаться после устройства подушки. Высота подушки должна быть в три раза больше ширины ленты. Ширина подосновы – примерно на 30 см больше ширины ленты.

Щебневая

Под щебень обычно насыпают песок. Начинается процесс как при укладке простой песчаной подушки. Но с меньшей высотой песчаной насыпи (10-15 см).

После того, как песок будет утрамбован, на него сверху насыпается щебень. Высота щебневого слоя должна быть до 20 см. По ширине щебневый слой соответствует песчаному.

Нередко применяются и другие варианты песчано-щебневой подсыпки. Например, материалы можно смешать и насыпать единым слоем.

Можно сделать три слоя:

• песок,
• щебень,
• песок.

Бетонная

Применение бетонной подушки предполагает выравнивание и утрамбовку дна траншеи, как и при использовании сыпучих материалов. Потом укладывается гидроизоляция, и сверху насыпается высокая песчаная подушка. Другой вариант – вместо песка насыпать 10-15 см щебня.

Сверху устанавливается опалубка под бетонную подошву высотой в 10-15 см. Ее армируют и заливают бетоном. Вместо заливки можно использовать готовые бетонные плиты.

Параметры высоты и толщины, гидроизоляционный слой

Высота должна быть в три раза больше ширины ленты. Но при работах на слабых пучинистых грунтах подоснову нужно делать выше, иногда до 80 см. Поскольку высота одного слоя не должна быть больше 30 см, то в случаях, когда нужна высокая подсыпка, следует применить несколько чередующихся слоев. Нижним слоем насыпается песок.

Ширина подушки должна быть на 30 см больше ширины ленты. Грамотно обустроенная подсыпка выступает под лентой на 15 см с каждой стороны. Запас нужен для устойчивости фундамента и удобства работы по его заливке.

Подушку вместе с лентой фундамента нужно защитить от воздействия грунтовой влаги. На участках с влажным грунтом и высоким залеганием подземных течений гидроизоляционной подкладки под основание может оказаться недостаточно.

Для максимальной защиты котлован еще до укладки подушки по всему периметру выстилается рулонной гидроизоляцией. Она кладется на дно, прижимается к стенкам траншеи, и выводится на поверхность земли.

Заключение

Фундамент удерживает конструкцию здания, передавая нагрузку от него грунту. Он в процессе эксплуатации выдерживает сильное давление и испытывает воздействие:

• влаги,
• пучинистости,
• подвижек почвы,
• перепады температуры.

Любые разрушительные процессы в фундаменте необратимы. Они приводят к разрушению всего здания. Поэтому важно при сооружении фундамента соблюдать строительные правила и нормативы.

Подушка под него должна быть обустроена обязательно. Материал и параметры подосновы выбирают для каждой постройки индивидуально.
