Как самому сделать подпорную стенку из габионов за 5 шагов!

Габионы инициировали интерес застройщиков, к самостоятельному возведению несложных габионных конструкций.Этому способствует:
  • достаточно доступная стоимость самих контейнеров,
  • несложный монтаж
  • возможность применения местных минеральных наполнителей.
На сегодняшний день, домашние умельцы успешно осваивают строительство габионных ограждений и подпорных, противооползневых стен.

Где подпорные стены станут настоящим подарком?

Эти технологии особенно актуальны для владельцев участков со сложным природным рельефом, с крутизной склонов от 8 градусов, которые предоставляют несомненную опасность из–за возможного произвольного схода больших масс грунта. Грунтовые оползни наиболее вероятны во время интенсивных, весенних и осенних дождей. Подпорную стену можно изготовить самостоятельно. В ряде случаев, для ее обустройства не обязательно делать фундамент или создавать дренажную систему.

Подпорная конструкция, геосетка и геомат эксплуатируются в условиях повышенной влажности, поэтому цинковое противокоррозионное покрытие, должно иметь дополнительную полимерную оболочку. Для работы пригодны коробчатые и сетчатые габионы, желательно оборудованные внутренними перегородками, такие модели габионов сохраняют форму даже при значительных нагрузках.

Если требуется остановить эрозию грунта на склоне, потребуется достаточное количество габионов плоских, известных под названием матрацно-тюфячных.


Вы можете приобрести габионы, геотекстиль и другие виды геосинтетики на нашем сайте прямо сейчас! Звоните нашим менеджерам: (495) 215-53-29!


Подпорная стенка может функционировать в нескольких направлениях, в частности служить декорирующим элементом ландшафтного дизайна. Для этого на лицевую сторону габиона укладываются плоские фрагменты породы, для этой цели лучше всего подойдет колотый или рваный гранит. Допускается применение менее долгих наполнителей, но в таком варианте, стеку декорируют вьющимися растениями, превращая сооружение в элемент вертикального озеленения.

Последнее усовершенствование габионного строительства заключается в замене традиционных наполнителей стеклянным камнем.

После оборудования светодиодной подсветкой, такие конструкции стали пользоваться повышенным спросом. Более того, дизайнеры предлагают устанавливать декоративные подпорные конструкции, вся задача которых заключается в создании положительного эстетического восприятия.

Этапы монтажа подпорной стены из габионов

  • Монтажу габионной стенки предшествует создание предварительного плана, привязка сооружения к ландшафту местности, выбор вида габионных сеток и наполнителя. Заманчиво использовать строительные отходы, кирпичный и бетонный щебень, но эти материалы характеризуются низкой влаго-морозостойкостью, а бетон-неполным соответствием экологическим стандартам.
    В его составе могут содержаться различные присадки и компоненты, неблаготворно воздействующие на природное окружение.
  • Прочность и долговечность сеточной оболочки актуальны только на первом этапе эксплуатации. Со временем структура стенки заполнится грунтом, прорастет корнями многолетних трав и габионная стенка превратится в прочную, практически монолитную конструкцию, не нуждающуюся в дополнительном упрочении.
  • Габионы монтируются по примерно одинаковой схеме. Сначала контейнеры выставляются по месту постоянной эксплуатации, заполняются камнями на треть объема, после чего строительным уровнем или отвесом проверяется правильность установки. Убедившись в отсутствии недостатков, габион наполняется выше верхнего обреза на 50 мм, это необходимо для компенсации естественной усадки материала.

Фрагменты породы рекомендуется не отсыпать а укладывать вручную, добиваясь минимального количества внутренних пустот.

При этом крупные куски располагают ближе к краям объема, середину можно заполнить менее крупным материалом. Если крышка габиона полностью не закрывается, крупные куски породы верхнего слоя, можно переместить ближе к середине контейнера.

Для соединения габионов между собой рекомендуется использовать, по крайней мере, на лицевой стороне стенки, механический крепеж в виде спиралей. Менее декорируемые участки габионных конструкций, можно связывать коррозиестойкой стальной проволокой.

Если Вы хотите подпорную стену, которая будет служить Вам сотни лет, закажите монтаж нашим опытным профессионалам прямо сейчас!

Хиты продаж габионов по супер ценам!





Габионы для подпорных стен. Что это такое и в чем их особенность.

вверх ↑

Введение

Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке.

Для создания подпорных стен обычно используют корзиноподобные сетки.



вверх ↑

Характерные особенности габионных подпорных стен



Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию. Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.



вверх ↑

Особенности монтажа



Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.



Установка габионов на упор

Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали. В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.



Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.



Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа.

Конструкции цилиндрической формы при возведении подпорных стен практически не используют.



вверх ↑

Предназначение габионных подпорных стен



Основное предназначение таких конструкций — это удерживание насыпей из грунта. Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.



Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.



Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.





Проектирование, поставки габионов от производителя, монтаж на объекте.

Расчет подпорной стенки из габионов



В настоящей статье мы рассмотрим грубый расчет гравитационной подпорной стенки высотой до 4м с применением габионов на конкретных примерах из нашей практики. Для точного определения типов габионных конструкций потребуется дополнительный формульный расчет нагрузок с учетом данных геологии, гидрологии и прочих факторов. Рассматривая стандартную гравитационную стенку следует придерживаться традиционной практики и ни в коем случае не строить забор из габионов, в надежде что такая конструкция выдержит нагрузки грунта. Такое «творение» сначала деформируется, а вскоре завалится в весенне-осенний период. Для расчета мы рассмотрим габариты конструкций стандартных габионов по ГОСТ Р 52132-2003 и не будем затрагивать размеры ячейки, которые коррелируют с фракцией камня, а также покрытие проволоки.

Подпорная стенка высотой до 1,5м

Для распределения нагрузок стенки используем матрацы Рено высотой 0,17м, которые укладываем в проектное положение вдоль линии подпорной стенки (в поперечном сечении 2х0,17). Длина матрацев может быть разной (3,4,5,6м). Затем нужно купить габионы высотой 1м (ширина у всех габионов стандартная и равна 1м). Укладываем габионы вдоль лини подпорной стенки (в сечении получаем 1х1), оставляя 20см фартук матраца с фасадной стороны. Получаем подпорную стенку высотой 1м с матрацем в основании 0,17м. Для подпорной стенки высотой 1,5м дополнительно укладываем дополнительный ряд высотой 0,5м. Длина коробчатых габионов в стандарте 1,5, 2, 3, и 4м. Наиболее распространенные длины, часто используемые в работе 1,5 и 2м. Верхний ряд устанавливаем со смещением в сторону обратной засыпки на 8-10см. Обратная засыпка проводится поэтапно после завершения монтажа конструкции каждого яруса. К примеру, для монтажа подпорной стенки высотой 1,5м и длиной 12м потребуется: матрацы Рено 3х2х0,17 — 4шт, габионы 2х1х1 — 6шт, габионы 1,5х1х0,5 — 8шт. При слабых грунтах матрацы в основании также укладываем вдоль, далее устанавливаем ярус габионов 1,5х1х1 поперек линии стенки и завершающий ярус 2х1х0,5 вдоль линии стены. В поперечнике получаем пирамиду, с фасадной стороны с выступами 8-10см со смещением в сторону обратной засыпки и хвосты габионов с обратной стороны в теле засыпки. В частности, для подпорной стенки высотой 1,5м и длиной 12м при слабых грунтах нужно купить матрацы Рено 3х2х0,17 — 4шт, габионы 1,5х1х1 — 12шт, габионы 2х1х0,5 — 6шт.

Подпорная стенка высотой до 2,5м

Как и в предыдущем случае в основании стенки потребуются матрацы Рено только с высотой 0,23см. При высоте стенки 2м потребуются матрацы Рено 3х2х0,23, которые укладываем поперек линии стены. Далее ярус габионов поперек линии стены длиной 1,5 или 2м и высотой 1м. Завершающий ярус с высотой 1м укладываем вдоль. Фасадные выступы как и в предыдущем решении. По количеству конструкций для стенки высотой 2м и длиной 12м получаем: матрацы 3х2х0,23 — 6шт, габионы 1,5 либо 2х1х1 — 12шт и для верхнего яруса 2х1х1шт — 6шт. Для стенки высотой 2,5м: в основании также оставляем матрацы 3х2х0,23, уложенные поперек, далее ярус габионов 2х1х1 поперек, 1,5х1х1 поперек, 2х1х0,5 вдоль. Таким образом, для подпорной стенки высотой 2,5м и длиной 12м потребуются матрацы Рено 3х2х0,23 — 6шт, габионы 2х1х1 — 12шт, габионы 1,5х1х1 — 12шт и габионы 2х1х0,5 — 6шт.

Подпорная стенка высотой до 4м

В основании стенки нам потребуются матрацы Рено высотой 0,3м и длиной 4 либо 5м. Конфигурация гравитационной стенки аналогична предыдущей конструкции. Так, для монтажа подпорной стенки высотой 3м и длиной 12м потребуется: матрацы Рено 4х2х0,3 — 6шт (укладываются поперек линии стены), габионы 3х1х1 — 12шт (поперек), 2х1х1 12шт (поперек), 1,5х1х1 — 8шт (вдоль). При высоте стенки 3,5м и длине 12м имеем следующие конструкции: в основании матрацы 4х2х0,3 — 6шт, габионы 3х1х1 — 12шт, 2х1х1 — 12шт, 1,5х1х1 — 12шт и последний ярус укладываем вдоль 2х1х0,5 — 6шт. И при высоте подпорной стенки 4м и длиной 12м в основании укладываем матрацы длиной 4 либо 5м — 6шт, габионы 3х1х1 — 12шт (поперек), 2х1х1 — 12шт, 1,5х1х1 — 12шт и 2х1х1 — 6шт (укладываются вдоль).

Расчет других материалов подпорной стенки

Для монтажа подпорной стенки из габионов также потребуется полотно геотекстильное, которое выполняет функцию разделения и обратного фильтра. Геотекстиль бывает полиэфирным либо полипропиленовым, тканым либо нетканым, отличается по плотности и цвету. Наиболее экономичный вариант это нетканый полиэфирный геотекстиль плотностью 200г/м2. Для расчета вычисляем площадь основания подпорной стенки и площади граней заднего фасада со стороны обратной засыпки. Также потребуется монтажная проволока/ проволока вязки д.2,2мм оцинкованная либо с дополнительным покрытием аналогичным покрытию проволоки самих конструкций. Проволока идет в объеме 5-7% от общего веса конструкций. Если имеются пологие откосы на более высоких отметках, можно купить Макмат (геомат) и укрепить склон, тем более что цена на МакМат значительно ниже стоимости габионов.

Взаимозаменяемость габионных конструкций

Часто бывает так, что нужно срочно купить габионы и уже «вчера» начать работы по монтажу, а часть конструкций отсутствует и сроки увеличиваются ввиду загруженности производства. В таких случаях можно заменить отсутствующие конструкции аналогичными по высоте и ширине. К примеру: габион 3х1х1 можно заменить на 2шт 1,5х1х1. Или габион 3х2х0,5 можно заменить на 2шт 3х1х0,5. Цена на габионы в этом случае не сильно изменится, тем более, что вы сможете приступить к работам сразу после прибытия машины на стройплощадку. Также иногда требуются нестандартные конструкции. К примеру, нам нужен матрац 2х2х0,17. Его можно изготовить на площадке из матраца 3х2х0,17 отрезав бокорезами лишний метр, в данном случае диафрагма матраца будет играть роль его боковой стенки. Имея бокорезы и умелые руки, на стройплощадке можно изготовить конструкции любой формы, включая трапеции и сегменты. И пусть Ваши знания и опыт помогут построить такие подпорные стенки, которые простоят не один десяток лет, выполняя функции по сдерживанию грунта!


Смотрите также:

Проектирование подпорных стен из габионов

Габионнные конструкции, что это такое и какие требования к ним существуют описано подробно в наших статьях. Как правильно запроектировать подпорную стенку из габионов?

Давайте рассмотри, что такое подпорная стена. Подпорная стена это конструкция определенной высоты и массы, которая предназначена для удерживания грунта от смещения и обрушения. А, значит, подпорная стена должна обладать определенной массой и устойчивостью, чтобы выступать противовесом удерживаемому весу грунта. Сам по себе любой габион не является подпорной стенкой. Именно поэтому рекомендации по проектированию подпорных стен из габионов содержат в себе типовые конструкции, которые нужно сопоставлять с высотой склона удерживаемого грунта если нет возможности заказать расчет в проектном институте.

Итак, основные принципы проектирования подпорных стен из габионов без расчета:

1. Конструкция из габионов должна обладать достаточной массой и устойчивостью для удерживания грунта. Для этого габионы устанавливаются по принципу пирамиды– нижний ярус делается широким, равным высоте склона. Следующий ярус должен быт Уже не менее, чем на 0,25 м. нижнего яруса.

2. Высота габиона не может быть больше ширины чтобы обеспечить устойчивость и не допустить опрокидывание подпорной стенки. Эти значения могут быть равными, но высота всегда равна или меньше ширины габиона.

3. Тем более это верно для подпорной стены из одного яруса– ширина габиона при высоте склона в 1 метр должна быть 1 метр или больше. При меньше ширине произойдет опрокидывание прямоугольного габиона, основание которого будет недостаточно устойчивым. При высоте склона в 0,5 м выбор габиона шириной 1 м придаст дополнительную устойчивость конструкции и позволит ей надежно удерживать массу грунта. При высоте склона в 1 м выбор ширины в 0,5 м и высоты в 1 м габиона приведет к тому, что габион опрокинет давлением грунта в ближайшей перспективе.

4. Габионные конструкции имеют типоразмеры, кратные 0,5 м. Минимальный типоразмер коробчатых габионов 0,5*0,5*0,5 (м, длина*высота* ширина). И в них нет размерностей, высота которых превышает  ширину. Это сделано не просто так, а именно для обеспечения устойчивости подпорной стены из габионов.

5. Масса 1 м3 грунта составляет примерно 1,6 тонн. Вес 1 м3 габиона 1,8 тонн. При этом нужно учитывать, что при укреплении склона вашего дачного или иного участка на подпорную стенку из габиона будет давить прямо или косвенно вес всего объема грунта, имеющегося на территории. При этом чем круче и выше склон, тем давление прямонаправлено. А также добавьте вес дома и иных строений. И чем ближе они к укрепляемому склону, тем оно больше. Попробуйте удержать склон 90 градусов высотой 2 м и потенциальным весом грунта в 3 тонны габионом 0,5*0,5*1 м (900 кг).

6. Выбирайте типовые размеры конструкций при проектировании. Нетиповые размеры приводят к удорожанию конструкций в работе и не позволяют прогнозировать поведение стенки во времени.

7. Данные принципы подходят и для вязаных, и для сварных габионов. Сварной габион 2*1*0,5 м(д*в*ш) не является опорной конструкцией. Ее саму нужно укреплять сваями или иными закладными деталями даже если значительного веса грунта на нее не происходит.

8. Исключением для подобных принципов является система «террамеш» или использование габионов с армирующей панелью (габион имеет «язык» из сетки, который укладывается между слоями грунта). Но она всегда проектируется в профессиональных институтах и не применяется в частном строительстве.

9. Игнорирование воздействия иных факторов (подмытие грунтовыми водами, подземными ручьями, ливневыми водами). Если факторы такие присутствуют, решение нужно выбирать комплексное. Например, с дренажом.

10. И, главное, разделяйте функционал своего сооружения. Не путайте декоративную функцию с функцией подпорной стены. Проектирование подпорных стен, особенно при больших высотах склонов или больших площадях участков, это ответственная задача. Пренебрежение рекомендациями приведет к обрушению недостаточно устойчивой стены.



Наиболее распространенные ошибки при выборе конструкции:

-Высота больше ширины конструкции. Подумайте, нужно ли значительное усилие, чтобы опрокинуть такую конструкцию? Особенно, если усилие оказывает не человек, а, например, двухэтажный дом? Или административное здание?

– Отсутствие хотя бы примерных сопоставлений массы стенки из габионов и удерживаемого склона (выдержит ли стенка 0,5*0. 5 м склон в три метра высотой из суглинков)?

– Не учитываете иные факторы при выборе конструкции подпорной стены (забор падает, но мне хватит габиона 0,5*0,5. Там нет никаких нагрузок и воздействий типа грунтовых вод. Но забор падает).

– Изобретение своих размеров. Например, стенка 0,75*0,75 м. Теоретически сделать можно. Практически вязать такой габион придется вручную, что будет дороже. Главный вопрос-является ли это подпорной стеной? Скорее всего, нет.

-Подмена функций. Если Вы хотите укрепить склон, то старайтесь придерживаться рекомендаций. Если хотите сделать нечто декоративное, то не стоит называть это подпорной стеной, чтобы не вносить путаницу в функционал конструкции. Чтобы строитель правильно реализовал Вашу задачу, ему нужно правильно обозначить цель. В декоративных габионах существуют свои принципы.





для чего устанавливаются, как собрать стенку самостоятельно

Подпорные стенки из коробчатых габионов подходят для формирования склона, обустройства террасы или укрепления почвы при подмыве водными потоками. Они предотвращают оползание рыхлого или сыпучего грунта, украшают ландшафтный дизайн, используются при оформлении частного участка или обустройства общественных мест.

Сооружение собирается из камней и металлической (реже пластиковой) сетки. Оно выдерживает любые погодные воздействия, устойчиво к механическим контактам, перепадам температуры и прямым солнечным лучам. Чтобы возвести конструкцию, важно изучить технологию фиксации сетки, ее элементов между собой, а также требования к другим материалам.

Особенности подпорной стенки

Конструкция оптимальна для дачных или загородных участков, где есть перепад высот, неровный рельеф или рыхлый грунт. Она собирается из природного камня, который укладывается в заранее сформированный сетчатый каркас. В качестве основания таких сооружений используется армированная проволока средней или высокой жесткости. Она сплетается в виде сетки с ячейками, которые имеют любую форму.

Подпорная стенка отличается:

  • Высокой прочностью. Металлическое сооружение, наполненное камнем, выдерживает давление почвы. Оно не уступает монолиту в долговечности, однако не требует тщательной подготовки основания.
  • Простым монтажом. При установке часто не нужно подготавливать даже фундамент, что существенно упрощает и ускоряет процесс возведения. Во время формирования сетчатой подпорной стенки не нужно эксплуатировать спецтехнику, а также формировать большую бригаду рабочих.
  • Универсальностью. Сетка и камни позволяют формировать конструкцию любой формы, которая подходит для установки в рельефной местности, на разных покрытиях. Стена может быть монтирована на рыхлой, каменистой или глиняной земле.
  • Монолитностью. Поскольку перегородки из габионов легко пропускают воду, их основание не может быть подмыто и деформировано во время сильных ливней или оползней. От того, насколько прочным будет металлический каркас, зависит износостойкость всей конструкции. Поэтому не рекомендуется использовать слишком мягкую проволоку.
  • Декоративностью. Габионы отлично дополняют любые элементы ландшафтного дизайна, поскольку пропускают сквозь конструкцию разные растения.

Важное достоинство стен из камня — проволочный каркас, который связывается под действием собственной тяжести камней. Это позволяет их не только быстро собирать, но и легко разбирать или переносить в другую часть участка. Вместо наполнителя могут использоваться разноразмерные булыжники, карьерный камень, щебень или галька, которые должны быть крупнее ячеек сетки.

Для чего устанавливается подпорная стенка из камня

Помимо декоративных качеств и возможности обустройства зон отдыха, каменное сооружение имеет практичные функции. Конструкция актуальна для установки на участках, где отмечается высокая подвижность грунта. Она останавливает осыпание земли, выравнивает перепады высот, а также пропускает воду, что предотвращает размытие фундамента загородного коттеджа.

Подпорная стенка также выступает в качестве укрепления береговой линии, которая находится недалеко от земельного участка или дома. С помощью камней разной формы и сдерживающей сетки обустраиваются безопасные спуски к воде, предотвращается подмывание берега.

Как собрать стенку самостоятельно

Для формирования массивных сдерживающих перегородок, которые укрепляют грунт, используются коробчатые габионы. Они могут быть также дополнены тюфячными конструкциями, ими формируют более крепкий фундамент. Такое сооружение сдерживает движение грунта за счет массы камней.

При формировании подпорных стенок учитываются следующие рекомендации:

  • Во время разработки проекта важно провести расчеты: проверить устойчивость под давлением, подобрать сечение сетки, отталкиваясь от специфики и высоты грунта. Нужно учесть вероятность сдвига почвы, силу давления земли на основание.
  • В случае большой длины стены устанавливаются дополнительные крепления, которые увеличивают жесткость конструкции. Чтобы повысить устойчивость, габион собирается ступенчатым способом на широкое основание с заужением в верхней части.
  • Высота стенки не должна быть выше7-8 метров. Если перепад грунта больше, формируются откосы — горизонтальные уплотненные участки, на которые монтируются верхние габионы. Чтобы конструкция не деформировалась или рассыпалась, нижние сооружения должны быть шире на 20-25 см.
  • Контейнеры формируются только с перевязкой каждого ряда. Для прочности вертикальные швы одного ряда должны быть не дальше 20-25 см друг от друга.
  • Сетчатый контейнер нужно наполнять камнями на 5-7 см выше верхней отметки стенок. Это делается, так как каменный материал под собственным весом первое время оседает. Частичное самоуплотнение компенсируется этим запасом.
  • Конструкция монтируется только на подготовленное основание. Перед началом укладки площадка расчищается и выравнивается. Если планируется установка сооружения высотой более 1-1,5 метров, нужно монтировать фундамент. Он изготавливается из плоского габиона, песчано-гравийной подсыпки или бетона. При высокой плотности фундамента важно сделать дренажные отверстия.

Прежде чем приступить к укладке, подготавливается материал. Для возведения перегородок используется коробчатый габион из сетки с двойным кручением, который можно заказать в готовом виде. Он отличается более жестким основанием. Поскольку конструкция подвергается действию осадков, металл должен быть защищен от коррозии.

Получить прочную подпорную стенку из габионов позволит проволока двойного кручения с антикоррозийным напылением. Она не растягивается под воздействием веса, выдерживает статичную нагрузку, не гниет из-за регулярного контакта с водой. Чтобы не возникло сложностей при возведении постройки, рекомендуем закупить материала на 5-10% больше от требуемого количества, поскольку работа предполагает подрезку.

Так как габионы представляют отдельно стоящие блоки одинаковой формы, их нужно скреплять между собой для дополнительной прочности. Для этого подойдет механический или пневматический габионный степлер, который фиксирует вязальную проволоку скобами. Крепление получится прочным, если скрепляющую проволоку заводить с перехлестом между звеньями.

Сборка подпорной стенки из габионов происходит следующим способом:

  • После подготовки основания, уложите готовые контейнеры в траншею, выпрямите боковые стенки. Для увеличения прочности элементов, днище и перегородки обвяжите степлером или проволокой.
  • Закрепите диафрагмы, предназначенные для стяжки стен и пола. Они фиксируются на расстоянии от 80 до 100 см, если предполагается высокая нагрузка.
  • Проверьте плоскость, углы коробки. Важно установить детали симметрично. Это нужно сделать с каждой коробкой, которая монтируется в ряд.
  • Заполните габионы камнями. Блоки заполняются плотно в несколько этапов. После засыпки каждого слоя ряд обвязывается проволокой. Она фиксирует камни, не дает им разъехаться.
  • Закройте крышку, закрепив скобами или вязальной проволокой. Конструкция закрывается, если наполнение чуть выступает над стенками перегородки. Для прочности рекомендуем, помимо крупных булыжников, уложить между ними мелкую гальку. Это уплотнит сооружение, сделает его монолитным.

Метод сборки сохраняется при укладке каждого последующего габиона, который обвязывается с предыдущим проволокой. После установки одну часть стены засыпают в уровень с холмом. Если не сделать обратную засыпку, грунт может выдавить габион. Для подсыпки используется песок и крупная фракция.

Габионы выгоднее бетона. Если делать из них подпорные стенки | Поехали на дачу?

Габионы. Камни в металлических клетках

Габионы. Камни в металлических клетках

Габионам, заключённым в прочные металлические сетки, можно найти самое разное применение.

В зарубежных садах габионы очень популярны.

Красота красотой, но нам важнее функциональность, т. ё., практическая польза.
И ещё нам важна возможность хоть немного немного выгадать на обустройстве участка.
Габионы в этом способны помочь!

Что такое габионы?

Габионы — проволочные ящики (ёмкости различной формы), плотно набитые камнем.

Эти ящики собирают из отдельных секций (решёток) прямо на объекте (участке) и там же заполняют камнями.

Где незаменимы габионы?

При укреплении склонов подпорными стенками. Склоны могут быть очень крутыми и сильно оползающими.

  • Но ведь обычно такие стенки делают из армированного бетона?!

Почему? Привычка всё бетонировать никуда не делась. Как и обмотка скотчем…

Чем стенки из габионов лучше бетонных?

Как правило, габионы укрепляют грунт лучше!

ВАЖНО: Правильно уложенные габионы со временем становятся прочнее, т. к. промежутки между камнями заполняются частичками грунта и там переплетаются корни растений.
Со временем габионы почти сливаются с ландшафтом

Со временем габионы почти сливаются с ландшафтом

  • Бетонные стены часто трескаются и из-за этого быстро разваливаются.
  • Особенно если на них сэкономили или при постройке были допущены нарушения технологии…
СОВЕТ: На оползающих склонах часто хочется сохранить красивые деревья. Там подпорные стенки однозначно нужно делать из габионов.
Рядом с габионам деревья себя чувствуют лучше, чем рядом с бетонными стенками. Корни лесных великанов «дышат» и не гниют!

Другое важное преимущество габионов на склонах

Через подпорную стенку из габионов легко просачивается вода, но грунт при этом не вымывается. Это значит, дренаж вдоль тыльной стороны стенки не нужен.

  • Бетонная стена без грамотного отвода грунтовых, талых и дождевых вод долго наверняка не простоит!
СОВЕТ: Габионами можно укрепить берега ручья, протекающего по участку!

Возводим подпорную стену из габионов своими руками

Основное назначение подпорных стен – это предотвращение грунтовых оползней, наиболее характерных для участков со сложным рельефом.  Кирпичные и бетонные сооружения сложно сочетаются с основными стилями ландшафтного оформления.

Подпорные стены, изготовленные из древесины, смотрятся эстетичнее, но их реальный ресурс оставляет желать лучшего. Практически всем требованиям соответствуют плоские и коробчатые габионы.

Доступная стоимость расходных компонентов, возможность монтажа подпорной стены из габионов своими руками, положительное эстетическое восприятие и длительный ресурс возведенных сооружений, определили габионам стабильно растущий потребительский спрос.

Посмотрите видео какие габионы можно сделать своими руками

Габионные конструкции и технологии

При выборе габионов предпочтение отдается моделям, оснащенным долговечным цинко-полимерным противокоррозионным покрытием. Срок службы таких контейнеров практически неограничен.

На протяжении пары лет габионная конструкция зарастает травой и преобразуется в прочный, стойкий к внешним воздействиям каменно-корневой конгломерат, не нуждающийся в обновлении сетчатой облицовки.

• На слабых грунтах плоские габионы используются при строительстве подпорных стен в качестве фундаментного основания. Именно поэтому наполнителем может служить любой влаго-морозостойкий материал. Не исключается использование строительных отходов: битого кирпича, пиломатериалов, плитки или стекла.

• Следует отметить повышенные требования к наполнителю габионов коробчатых. В большинстве вариантов предлагается атмосферостойкий природный камень.

Габионные контейнеры продаются в разобранном виде, их сборка входит в перечень предварительных работ. Элементы контейнера соединяются специальной сеткой для габионов двойного кручения с антикоррозионным покрытием.

Далее следует подготовка и очистка основания и нанесение предварительной разметки. Для улучшения производительности работ каменный наполнитель сортируется по размеру и цвету.

Особенности монтажа габионов при устройстве подпорных стен

Технология не предусматривает подъема или перемещения полных контейнеров. Поэтому исправление ошибок и неточностей монтажа может потребовать дополнительных затрат рабочего времени. В процессе строительства подпорной стенки точность монтажа блоков необходимо проверять отвесом и строительным уровнем.

• При заполнении габиона крупные фрагменты камня располагают возле стенок, внутренний объём заполняется мелкофракционным щебнем. В любом случае укладка наполнителя выполняется с максимальной плотностью. Лицевая стенка выкладывается камнем, обладающим декоративными свойствами.

• В лучшем варианте — это гранит или другие горные породы с большим содержанием кристаллического кварца. Такие подпорные конструкции органически сочетаются с любыми архитектурными стилями и ландшафтом.

• Усадка материала компенсируется превышением уровня на 50 мм выше верхнего обреза. Если возникнут проблемы с обвязкой крышки, крупные куски породы можно сместить ближе к центру.

• Вес блоков верхнего ряда уплотнит отсыпку и габион примет правильную форму. Конструкция габиона включает в себя внутренние перегородки, придающие блокам достаточную жесткость и сохранение формы при значительных нагрузках.

Подпорные стены нередко возводятся в декоративном варианте. Такие конструкции служат удачным дополнением к ландшафтному оформлению, поэтому чаще используются в качестве элементов вертикального озеленения.

        Поделиться:

Плюсы и минусы использования габионных стен в ландшафте

Фото: Решения для декоративного камня

Существует множество элементов ландшафтного дизайна , которые можно добавить к ландшафтному дизайну , которые одновременно привлекательны и функциональны.

Одним из примеров этого является габионная стена. Габионные стены можно использовать в качестве подпорных стен, декоративных стен, стен для сидения, акцентных стен и многого другого.

Рэнди Юргенсен, президент компании «Decorative Stone Solutions», базирующейся в Эскондидо, штат Калифорния, говорит, что стены из габионов хорошо подходят для современного дизайна середины века, поскольку они, как правило, имеют более линейную форму, а из габионов сложнее создавать органические формы.

За последние несколько лет использование этого ландшафтного сооружения увеличилось, и вот что вам следует знать, если вы планируете использовать его в своем следующем ландшафтном проекте.

Что такое габионная стена? Фото: Решения для декоративного камня Габион

происходит от итальянского слова «клетка» и представляет собой проволочный контейнер, который может содержать любой вид неорганического материала. Они могут образовывать гибкие, проницаемые структуры, которые хорошо стабилизируют береговую линию от эрозии.

Первоначально эти клетки были плетеными и обычно использовались в гражданском строительстве и в военных целях. Леонардо да Винчи даже использовал габионы для фундамента замка Сан-Марко в Милане.

Габионы не следует путать с бастионами, которые представляют собой габионы, обычно облицованные геотекстилем, что позволяет заполнять их гранулированным грунтом вместо камней.

Плюсы и минусы габионных стен

«Я думаю, что их большие плюсы в том, что они экономичны, практически не требуют обслуживания, просты в установке, очень долговечны и могут быть созданы довольно быстро», — говорит Юргенсен.

Стоимость стены зависит от используемой проволоки, поскольку доступны различные сорта и размеры проволочной сетки, но, как правило, все они оцинкованы. Еще одним фактором, определяющим стоимость, является используемый наполнитель.

Фото: Решения для декоративного камня

Угловатый камень — лучший наполнитель для габионов, поскольку они сцепляются друг с другом и образуют неподвижную единицу. Юргенсен предлагает использовать более толстую проволоку, если ваш клиент хочет использовать округлый речной камень в качестве наполнителя, чтобы помочь ему сохранить свою форму.

Юргенсен говорит, что неквалифицированные рабочие могут легко научиться правильно устанавливать, наполнять и закрывать проволочные корзины.

«Сваи, подводные дренажные системы и земляные работы не нужны», — говорит он. «Нет необходимости осушать площадку или строить перемычку для подводной установки. Первый слой габионов можно укладывать в воду или в грязь».

Юргенсен говорит, что нет необходимости создавать фундамент для габионных стен, поскольку они в конечном итоге весят очень много, когда вы заполняете их камнем. Он говорит, что то, что удерживает стену, — это чистая масса и вес конструкции. Чем дольше он там, тем больше он оседает и тем сильнее становится.

Любая габионная стена высотой 3 фута и ниже не требует расчета нагрузок и напряжений, которые она может выдержать, но Юргенсен говорит, что если вы поднимаетесь выше 3 футов, вам следует привлечь инженера, чтобы убедиться, что она безопасна.

Срок службы габионной стены зависит от типа используемой проволоки и количества солевого тумана, которому она подвергается.

«То, что очень близко к морю, имеет тенденцию ржаветь немного быстрее, как и любой другой металл», — говорит Юргенсен. «Чем дальше вглубь страны вы идете, тем дольше они сохраняются, но типичная продолжительность жизни составляет от 50 до 100 лет».

Фото: Решения для декоративного камня Габионные стены

обладают высокой проницаемостью и способны сбрасывать любое гидростатическое давление, что устраняет необходимость установки дренажной системы.

В отличие от традиционной бетонной стены, габионные стены гибкие и могут двигаться вместе с землей.

«Допустим, вы находитесь в районе, где у вас есть цикл замерзания-оттаивания, и земля поднимается и опускается, когда вы проходите через эти циклы замерзания-оттаивания», — говорит Юргенсен. «У него есть способность двигаться вместе с ним, поэтому у вас не будет поломки, когда в бетонных стенах вы растрескаетесь и в конечном итоге рухнете под фундаментом и внутренними напряжениями движения».

Некоторые недостатки заключаются в том, что габионы обычно слишком громоздки для небольших помещений и могут стать домом для нежелательной флоры и фауны.

«Один из недостатков, и плюс, в зависимости от того, что вы ищете, это много переносимого ветром и водой мусора, а почва может оказаться во всех щелях внутри стены, так что вы можете фактически получить немного растительности, растущей в стене. эти стены. Некоторым это нравится, а другие не хотят этого видеть».

Фото: Решения для декоративного камня

Другим возможным недостатком является промышленный вид габионной стены, который, по словам Юргенсена, нравится некоторым, а другие предпочитают более естественный вид стены. Он говорит, что один из способов сделать эти стены более привлекательными — выбрать хороший наполнитель.

«Чем более привлекательный камень вы используете, тем лучше он будет выглядеть в целом», — говорит он. «Есть несколько способов заполнить эти габионы. Вы можете использовать очень хорошо выглядящий камень в качестве облицовочного материала, чтобы это было видно зрителю, а затем вы можете заполнить его менее дорогим, более промышленным камнем, который не будет виден, но все же будет структурным компонентом габиона. стена.

Материал наполнителя может варьироваться от бревен до битого бетона и шлакового стекла.

«Вы увидите различные виды ландшафтного стекла, большие куски цветного стекла, которые создают довольно аккуратный дизайн как днем, так и ночью», — говорит Юргенсен. «Преимущество заполнения его чем-то вроде стеклянного изделия заключается в том, что вы можете использовать освещение внутри, так что вы можете запустить освещение внутри габионной стены за стеклом, а затем его можно будет освещать ночью».

Габионные стены — функция, применение, преимущество

Габионные стены

Габионные стены — функция, применение, преимущество

Слово «габион» происходит от старого итальянского слова, gabbione, что означает «большая клетка» .Около 7000 лет назад постройки раннего габионного типа защищали берег реки Нил. В средние века габионы использовались как военные форты. В более ранней истории инженеры-строители широко использовали габионы для стабилизации берегов, побережья, автомагистралей и борьбы с эрозией склонов. От берегов реки Нил, где они были созданы до наших дней, габионные стены являются благом для ландшафта. Он используется в течение тысяч лет в качестве подпорной конструкции гравитационного типа и представляет собой привлекательную, эффективную и дешевую стеновую систему.

Стены из габионов выполняются в основном с целью стабилизации грунта за стеной, но могут быть выполнены и в качестве защитной стены. Стена си изготавливается из габионных корзин, которые укладываются в один или несколько рядов, в зависимости от высоты стены. Корзины имеют форму клетки и закрыты со всех сторон. Они изготовлены из оцинкованных шестиугольных сеток и каменного щебня, которые помещены в корзины. Подпорные конструкции формируются путем укладки габионных корзин в правильном порядке и представляют собой альтернативное решение для бетонных конструкций в области стабилизации грунта.

Стены из габионов в основном используются в дорожном строительстве, например, в дорожном строительстве. строительство дорог, насыпей, подпорных стен, защита откосов, водные преграды и т. д., и могут иметь различные функции:

• создание барьера, предотвращающего эрозию почвы на берегу и укрепление насыпи
• предотвращение оползней и размывов
• скорость течения снижение эрозии почвы в водоемах
• шумозащита
• эстетичные ограждения для сада

Преимущества габионных стен:

• Эстетика – габионные стены выглядят натурально и благодаря использованию натуральных материалов вписываются в ландшафт окружающая среда
• Совместимость с окружающей средой – при использовании материала, полученного путем раскопок, значительно снижаются затраты на приобретение и транспортировку
• Используется в качестве системы охлаждения в условиях жаркого климата и обеспечивает пассивное охлаждение за счет движения воздуха
• Вода проницаемость – стенки габионов проницаемы и не повреждаются проходящей водой 90 091 • Эффективность габионных стен может увеличиваться со временем , так как растительность заполняет пустоты и укрепляет конструкцию стены
Подвижки грунта не оказывают негативного влияния на габионные стены, что является преимуществом по отношению к более жестким конструкциям (железобетонные стены )
Долговечность – каменные блоки часто используются из-за их долговечности, долговечности и стабильности. Обычно камень выбирают из-за эстетических свойств или возможности использования материала, добытого при раскопках.
Стандартные размеры корзины габионов 2,0 х 1,0 х 1,0 м. Сетка оцинкованная шестиугольной формы с размером ушка X x Y = 8,0 x 10,0 см.

После укладки корзины соединяются оцинкованной проволокой для предотвращения деформации под тяжестью верхних рядов габионов.
Камни Брокен, используемые в качестве засыпки, должны быть из природного камня, стойкого к атмосферным воздействиям.Камни укладываются рядом с корзинами габионов и укладываются машинным или ручным способом. После заполнения корзины закрываются, а соединения на сетках крепятся кольцами из оцинкованной стали.

Габионные корзины складываются при транспортировке на строительную площадку, чтобы занимать как можно меньше места. После транспортировки корзины раскладываются, соединяются и готовятся к размещению.

Первый ряд габионных корзин укладывается на фундамент из каменного материала или бетона, в зависимости от требований проекта. Второй ряд размещается таким образом, что он смещается от внешнего края к заднему на определенное расстояние. После сборки корзины, пространство за корзиной заполняется подходящим материалом до высоты верхнего ряда габионов.

На тыльной стороне укладывается геотекстиль для отделения мелких частиц от каменного материала стены габиона. При этом обеспечивается водопроницаемость и механизм фильтрации, ограничивающий вымывание.



Hardscaping 101: Габионные стены — Gardenista

Какой материал можно использовать для заполнения габионной стены?

Камень является наиболее типичным наполнителем благодаря своей прочности, долговечности и стабильности. Часто наполнитель выбирают из-за его эстетических свойств или из-за того, что его можно переработать с сайта. Некоторые соображения зависят от назначения стены. Для подпорной стены камень должен быть достаточно плотным, чтобы выдержать нагрузку. Типична твердая порода, такая как базальт.

Н.Б.: Если вы строите подпорную стену, попросите ландшафтного архитектора или инженера определить нагрузки, напряжения и другие факторы.

Вверху: фотография предоставлена ​​ландшафтным архитектором Кристин Тен Эйк.

По какой причине

вместо использовать габионные стены?

Стены из габионов могут поставляться с одной предупреждающей этикеткой: возможное место обитания животных. «Габионы могут быть хорошими укрытиями для маленьких тварей», — говорит Ив Хогеланд, директор Shades of Green Landscape Architecture. «Они хороши для среды обитания диких животных, но это должно быть хорошо и для людей, живущих там.

Можно ли использовать габионы не только для подпорных стен?

Абсолютно. Габионы можно заново изобретать для многих садовых применений: скамеек, уличных каминов, фундаментов заборов, прудов, кашпо и даже столбов для водопроводных кранов.

Вверху: в доме на холме архитектора Дэвида Коулмана габион используется в качестве лестничных перил и визуального разделителя между входной лестницей и настилом. Фотография Лары Свиммер предоставлена ​​David Coleman Architecture.

Примечание. Всякий раз, когда конструкция габиона используется для ограждения или экранирования, требуется жесткость окружающей рамы.

Сколько стоят габионы?

Цена может сильно различаться в зависимости от:

Габионов: Клетки обычно изготавливаются из 3-дюймовой сетки, которая продается в различных размерах. Согласно Gabion Baskets, отраслевым стандартом является шаг в 3 фута. Чтобы оценить стоимость, рассчитайте 35 долларов за кубический ярд (квадратная клетка площадью 3 фута) для оцинкованной сетки стандартного размера. Габионные стены могут быть изготовлены практически любого размера (в пределах конструктивных ограничений) для конкретных нужд объекта.

Как дешево создать барьеры в вашем пустынном саду

Морин Гилмер | Специально для The Desert Sun

Рэнди Мейерс, главный питомник деревьев Coachella Valley, расширил свой оазис в Sky Valley.Ранее частный, этот опытный ландшафтный дизайнер расширил его до Колодца, огромного места для вечеринок в Скай-Вэлли, вдали от городских огней. Рэнди превратил свой колодец с горячей водой в обширную площадку для проведения мероприятий на открытом воздухе. Но больше всего меня поразили здешние красоты габионы, построенные Рэнди и его сыновьями из собственных камней. Здесь так устойчиво — вместо того, чтобы строить дорогие, ресурсоемкие бетонные или блочные подпорные стены из привозимого материала.

Габион — очень древнее сооружение.Это любопытное название происходит от итальянского слова «клетка», которое описывает основную структуру стены. Клетка изготовлена ​​из сварной проволоки или проволочной сетки. Эта «коробка» заполнена камнем, щебнем или любым подходящим материалом, доступным на месте. Это то, что делает габионы настолько специфичными для региона и ценными для жителей пустыни, которые уже перегружены камнями и ограничены в средствах.

Подробнее: Если поливать кактусы и суккуленты этим летом, они могут сгнить и расколоться

Первые габионные клетки были сделаны из ивового прута, который больше напоминал гигантскую корзину. Они были созданы римскими армиями и продолжали использоваться вплоть до Гражданской войны. Полевые конструкции из тканых габионов защищают солдат на открытой местности или поднимают артиллерию выше на расстояние. После этого камни, земля и плетень снова разлагаются на поле боя.

Подробнее: Выявление и выращивание «разных зеленых кустарников» в пустыне

Конструктивно габионные стены отличаются тем, что не требуют фундамента. Большинство из них построены прямо на утрамбованной, выровненной земле, поэтому вам не нужно делать раскопки в коренной породе или твердом грунте.Первоначально они использовались в качестве подпорных стен на береговых линиях и берегах рек, чтобы контролировать ущерб от паводка и предотвращать размыв. Там, где есть риск паводка, габионная стена удерживает берега и слои почвы единой, несколько гибкой массой большого веса. В отличие от блоков или бетона, которые представляют собой прочную конструкцию, подпорная стена из габионов может перемещаться вместе с землей. Они гораздо менее подвержены подмыванию паводковыми водами. Переработанный бетон делает подпорные стены из габионов экологически безопасным решением для береговой эрозии.

Подробнее: Приятный сюрприз: Зимний дождь приводит к эффектному показу мальвы

Единственным недостатком является долговечность проволочной корзины, которая со временем может заржаветь. Это замедляется нашим минимальным количеством осадков, которые замедляют ржавчину. С ростом популярности и цветовых вариантов проволочных решеток с порошковым покрытием вы можете рассчитывать на долгий срок службы габионных конструкций в более влажном климате. Когда наше оцинкованное покрытие окончательно становится ржаво-коричневым, они приобретают состаренный вид, растворяясь в природном ландшафте.

Подпорная стена из габионов представляет собой пористую структуру, через которую стоки могут проходить, а не заталкиваться к концу или поверх сплошной стены. Со временем частицы почвы проникают в зазоры между кусками щебня, делая их с каждым годом все более твердыми. Накопление почвы в поверхностных промежутках делает их идеальными для ландшафтов, потому что они могут поддерживать жизнь растений. В старых габионах может разместиться целое сообщество добровольцев из числа местных растений, которые находят габионы альтернативой укромным уголкам на скалах.Со временем габион, оставленный для колонизации или красиво засаженный, может стать возможностью для садоводства.

Подробнее: Избавьтесь от цинги с помощью растений

Габионы также могут быть украшены суккулентами для живой подпорной стены, которая выглядит менее угнетающе, чем блочная или бетонная. Корни растений могут помочь стене скрепиться десятилетиями в будущем и могут однажды удержать ее на месте, когда клетка проржавеет.

Стены из габионов могут быть любого размера: от бордюра до сиденья, до четырехфутовой перегородки или шестифутового барьера.Они продают сборные клетки на месте в Southwest Boulder and Stone или онлайн для небольших приложений. Для больших проектов, таких как габионы, сборные клетки не подходили, поэтому Рэнди изготовил свою собственную из сварной проволочной сетки и уголкового железа.

Подробнее: Искривленная, мутировавшая история прекрасного тюльпана

Чтобы увидеть эти сказочные габионные стены во плоти, посетите The Well по адресу 21100 Hot Springs Road в Sky Valley, www.TheWellVenue.com. Это одна из лучших идей устойчивого садоводства и ландшафтного дизайна, которые я видел в долине Коачелла, потому что она решает многие из наших хронических проблем: слишком много камней, неустойчивые песчаные почвы, сильные ветры, растущие расходы на бетонную кладку и стремительно растущие цены на газ. таскать камни куда угодно.Прежде всего, это отличное средство для строительства там, где на месте есть миллион камней. Вы сэкономите целое состояние, не таская их.

Конструкция подпорной стены из габионов | Габионные корзины



Fine Mesh Metals Ltd не является инженером-строителем. Дизайны на этой странице являются предложениями, основанными на стандартных отраслевых проектах. Стеновые конструкции из габионов очень надежны. Эти проекты в целом являются основой для любых проектов, производимых инженерами-строителями.Однако существуют типы грунтов и ситуации, когда соизволения будет недостаточно. Если ваша ситуация связана с наличием здания, дороги и т. д. поверх него, или вы кладете их на очень мягкую глину, то рекомендуется связаться с соответствующим образом опытным и квалифицированным инженером-консультантом, что обеспечит предоставление и поддержку наиболее подходящего совета. по страхованию профессиональной ответственности. Это имеет последствия в отношении надлежащего решения вопросов охраны труда и техники безопасности. Заказчик обязан обеспечить, чтобы все лица, участвующие в выполнении работ, имели соответствующий опыт и квалификацию, а значит, были знакомы со строительным процессом и связанными с ним рисками для здоровья и безопасности.

Требуется инженер-консультант.

а. Топографическая съемка для определения высоты стены и любых дополнительных откосов, которые могут аналогичным образом повлиять на расположение габионов.

б. Предлагаемое расположение стены.

в. Исследование грунта для определения остаточных и фундаментных грунтов и связанных с ними геотехнических параметров.

Это дополнительная плата, и мы можем направить вас к консультанту, если вам это нужно.

Проекты, представленные на этой странице, не должны использоваться в качестве замены подробного и конкретного совета инженера-консультанта.Рекомендации и советы даются без какой-либо ответственности со стороны Fine Mesh Metals Ltd, и на них нельзя полагаться в отношении каких-либо действий или бездействия.

Fine Mesh Metals Ltd не несет ответственности за компенсацию какой-либо другой стороне любых убытков, в том числе любых косвенных убытков, возникающих в результате использования стандартных конструкций.

Стандартные исполнения

Стандартные конструкции габионных корзин очень прочные, «Пояс и скобы». В ассортименте сварной сетки, продаваемой нами, мы (в Fine Mesh Metals Ltd) никогда не видели поломки стены, установленной и заполненной правильно.

Воздействие нагрузки за стеной:

Нагрузка, такая как автостоянка для обычных транспортных средств, добавляет дополнительную плату в размере 2,5 кН/м 2 , что не должно вызывать проблем со стандартными конструкциями.

Дорога за стеной, позволяющая подъехать большегрузным автомобилям, увеличит надбавку до 10 кН/м 2 . Мы советуем вам обратиться за советом к консультанту, если это так, или если здание находится в пределах 3 м от подпорной стены. Это расстояние зависит от состояния почвы.

Фундамент/фундамент:

(более подробное объяснение см. в примечании 1 ниже)

Стандарты проектирования строительства

предполагают, что траншея диаметром 500 мм должна быть вырыта для будущих раскопок перед стеной. Это также проходит ниже слоя инея и обеспечивает схождение, чтобы предотвратить скольжение корзин (это схождение обычно не используется в структурных расчетах для стандартных конструкций). Другая причина этого заключается в том, что верхний слой почвы содержит органические вещества, которые могут гнить или уплотняться.Большинство установок для коротких стен начинаются на уровне земли, и заказчик должен принять решение на месте, исходя из состояния грунта.

Худший материал для габионных стен – мягкая глина. Если земля может проседать под тяжестью корзины, установка подпорной стены из габионов может оказаться невозможной.

100-200 мм хардкора (тип 1) следует уплотнить виброплитой в качестве основания для стены габиона. Если в траншею глубиной 500 мм положить 200 мм, корзины начнутся на 300 мм под землей.

Корзины следует откидывать назад на 6 градусов. BS8002:2015 (7.3) Кл. 5.3.3.2 указано, что габионная стена должна возводиться внахлест, чтобы увеличить ее сопротивление опрокидыванию и скольжению.

Поверхность габионной стены может быть гладкой или ступенчатой. На более высоких стенах корзины отодвинуты назад, чтобы уравнять давление между пяткой и носком стены.

Габионы

можно разрезать на месте, чтобы получить необходимые размеры.

Стандартная толщина стен высотой до 3 м – 3 мм.4 мм — это архитектурная спецификация, 5 мм — это то, что мы бы назвали военной спецификацией или для использования на более высоких стенах.

Для неопытных установщиков мы рекомендуем добавить лицевую сторону 4 мм для стен высотой 3 м и ниже, это снижает риск вздутия.

Выбор диаметра проволоки непрост. На фотографиях ниже приведены примеры подпорных стенок из габионов высотой до 10 м, построенных с использованием проволоки различного диаметра.

BS8002:1994 (7.1) отмечает, что Срок службы габионной стены не обязательно ограничивается сроком службы клетки или корзины, если форма стены такова, что каменное заполнение остается практически стабильным после разрушения клетка

А Небольшие габионные стены должны быть спроектированы по тому же принципу, что и стены с гравитационной массой, без учета прочности или массы проволочной сетки.

Тип камня заполнения, т. е. круглый или плоский, а также качество конструкции могут в значительной степени повлиять на требование, чтобы каменная засыпка оставалась в значительной степени стабильной после разрушения каркаса, а стена оставалась цельной массой без учета прочности или масса провода. Хороший стандарт выбора камня для заполнения и его размещения, в частности, таким образом, чтобы обеспечить удовлетворительную производительность и удобство обслуживания установки.

Таким образом, выбор размера провода зависит от:

  • Размер и тип заполняющего камня.
  • Стандарт конструкции.
  • Высота стены

Использование камня и методы строительства, обычно не связанные со строительством габионных стен, будут влиять на характеристики, эксплуатационную надежность и общий срок службы установки.

Экономичный вариант – установить перед корзиной фальш-перегородку. Таким образом, фасад можно вручную выложить высококачественным камнем, таким как сланец. Затем заднюю часть можно заполнить низкокачественным материалом, например регенерированным кирпичом.Однако стоит отметить, что маловероятно, что использование камня низкого качества или меньшего размера за перегородками, уложенными вручную, обеспечит устойчивость указанного камня заполнения габиона, и, таким образом, это, вероятно, повлияет на срок службы стены.

Геотекстильные материалы, в том числе и Террам, проницаемы и не препятствуют прохождению воды через подпорную стенку габиона.

Использование габионной стены для поддержки фундамента здания неприемлемо из-за гибкости габиона.Альтернативные формы фундамента здания следует рассматривать в том случае, если близость здания и связанных с ним традиционных фундаментов находится в непосредственной близости от задней части стены габиона, где вероятны деформации грунта и, следовательно, движения.

Соображения относительно здоровья и безопасности

При проведении таких работ первостепенное значение имеет обеспечение того, чтобы строительство могло осуществляться с должным учетом здоровья и безопасности всех заинтересованных сторон. В этом отношении применяются требования Правил строительства (проектирования и управления) 2015 года, именуемые в настоящем документе Правилами МЧР. Эти требования распространяются и на отечественных клиентов. Было много случаев как травм, так и смертельных случаев, связанных с проведением строительных работ в сочетании с земляными работами. Это происходило там, где были устроены вертикальные или почти вертикальные выемки грунта, которые либо не имели поддержки, либо были плохо закреплены, или где были предусмотрены временные неподдерживаемые вырытые откосы или откосы, которые слишком круты, чтобы оставаться стабильными.Влияние других факторов, которые могут привести к нестабильности, также следует учитывать. Эти факторы включают, но не ограничиваются, попадание воды, хранение материалов, проезд транспортных средств.

Использование временной подпорки для раскопанного забоя в сочетании с конструкцией земляной подпорной стены, как правило, нецелесообразно из-за ограничений, связанных с работой. Обычно используется временный неподдерживаемый выкопанной склон или насыпь с уклоном 45 градусов, хотя и в зависимости от местных условий.Этот сценарий лежит в основе расчета стандартных конструкций, в которых зазор за стеной заполняется угловым материалом. Угловая засыпка должна быть не более 40 мм, чтобы ее можно было сжать виброплитой без использования более тяжелого оборудования (подходит тип 1). Если вы хотите уложить газон поверх обратной засыпки, рекомендуется 150-200 мм верхнего слоя почвы с подкладкой из геотекстиля, чтобы предотвратить высыхание почвы. Если вы хотите посадить кустарники, потребуется более глубокий почвенный карман.

Автомагистрали классифицируют угловую засыпку как класс 6N, которая может достигать 125 мм, однако для сжатия потребуется гораздо более тяжелое оборудование, что повлияет на конструкцию стены габиона.

Стена высотой 1 м

Стена высотой 1 м очень проста, ее можно сделать из корзин размером 1 м x 1 м x 1 м или 2 м x 1 м x 1 м. Меньший рекомендуется, если длина, которую вы должны покрыть, мала, так как это снизит транспортные расходы. Мы также можем использовать корзины глубиной 1/2 м, это позволит сэкономить на стоимости заполнения, но уменьшит прочность стены и рекомендуется только в ситуациях, когда берег достаточно стабилен. Вы также можете использовать стены высотой 1 м для ступенчатого террасирования сада. Мы также предоставляем наборы шагов для этого сценария.

Стандартно используется проволока толщиной 3 мм, так как корзины имеют небольшой вес.



Стена высотой 2 м

Габионные корзины представляют собой систему удержания массы, поэтому чем выше площадь, которую необходимо закрепить, тем тяжелее должна быть стена. Стандартная конструкция габионной стены – пирамида. Как правило, при увеличении высоты стены на 1 метр глубина корзины нижнего ряда должна увеличиваться на полметра.

Для стены высотой 2 м нижний ряд должен быть 1.Глубина 5 м, а верхний ряд должен быть глубиной 1 м.

Стандартом по-прежнему является использование проволоки толщиной 3 мм для обоих рядов.


Это можно сделать более устойчивым, отодвинув верхние корзины немного дальше назад.

Стена высотой 3 м

В этом примере 2 верхних ряда аналогичны 2-метровой стене, но с увеличением глубины нижнего ряда на 0,5 м.

Нижний ряд глубиной 2 метра, средний ряд глубиной 1,5 метра и верхний ряд глубиной 1 метр. Обычно мы используем корзины 2 м x 1 м x 1 м в нижнем ряду 1.Корзины 5 х 1 м х 1 м в среднем ряду и корзины 1 м х 1 м х 1 м или предпочтительно 2 м х 1 м х 1 м, идущие боком в верхнем ряду.

При такой высоте на нижний ряд приходится довольно большая нагрузка, и если распорки не установлены правильно, существует вероятность того, что лицевая сторона нижнего ряда может выбиться наружу. Вы можете предпочесть использовать провод толщиной 4 мм в нижнем ряду, чем рисковать этим. Если внешний вид стены важен, то мы поместим лицевую сторону толщиной 4 мм на корзины верхнего ряда толщиной 3 мм. Это позволит сэкономить на стоимости всех корзин толщиной 4 мм.

При высоте более 3 м вы все равно можете использовать тот же принцип увеличения глубины на 0,5 м, но может быть предпочтительнее отодвинуть корзины назад, и предпочтительным вариантом будет привлечение инженера-строителя для оценки устойчивости площадки.

Изогнутая стена: шахматный эффект при использовании корзин шириной 1 м или более 0,5 м

Есть 2 типа криволинейных стен внутри и снаружи изгибов. Когда стена изгибается вокруг вас, если смотреть на нее (внутренний изгиб), этого можно легко добиться, используя стандартные корзины, расположенные под углом друг к другу.Оставшиеся клиновидные зазоры фиксируются дополнительными панелями, которые вырезаются по размеру и монтируются на месте.

Внешние изгибы более сложны и требуют сужения габиона внутрь. Это достигается снятием боковых панелей с корзин и размещением корзин друг в друге. Крышки могут складываться или накладываться друг на друга.



Речная эрозия

В зависимости от глубины и скорости течения реки подходят различные конструкции. В общем, есть опасения, что река будет подрезать корзины, если использовать стандартную стенку.Обычно используется матрац из габиона (короткая корзина обычно высотой 3 м x 2 м x 0,3 м), который входит в ручей и находится под стандартной стеной. Стандартная стена выполняет удерживающую функцию, а матрац предотвращает разрушение фундамента.

Для установок, которые либо будут, либо существует вероятность погружения габионов в стоячую или проточную воду, рекомендуется установить проницаемую фильтрующую мембрану из нетканого иглопробивного геотекстиля в заднюю часть габионов.Это предотвратит миграцию мелких частиц удерживаемого грунта через габионы, что может привести к оседанию или образованию пустот или полостей, что может привести к повреждению удерживаемых поверхностей. Типичным геотекстилем для этой цели является Terram T1000 или аналогичный. Однако фактический материал должен быть выбран так, чтобы его характеристики были совместимы с грунтами на месте. Геотекстильные мембраны доступны на нашей странице цен на габионы.



Защита от наводнений

Габионные корзины проницаемы, поэтому вода может проходить сквозь них, что предотвращает скопление воды позади них и заболачивание земли.Можно остановить проникновение воды, выровняв корзины геотекстильным материалом, например Terram. У вас может быть корзина из тонкой облицовочной стены перед ней, чтобы ее не было видно. Предлагаемая защита от затопления настолько хороша, насколько хороша установка, и все соединения должны быть герметизированы. Также необходимо следить за тем, чтобы пластик не порвался и не повредился. Вода все еще может попасть на стенки корзин. Это подходит только для определенного места.

Примечание 1

Соображения в отношении отмеченной 500-миллиметровой траншеи касаются «незапланированных земляных работ».BS8002 (7.1) гласит: —

При проверке устойчивого равновесия и деформаций грунта подпорные стены следует проектировать с учетом глубины незапланированных земляных работ перед стеной. Глубина котлована должна составлять не менее 10 % от общей высоты, сохраняемой для консольных стен, или высоты, удерживаемой ниже самого низкого уровня опоры для стен, опирающихся на подпорки или анкеры, но глубина котлована может быть ограничена 0,5 м. Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события.Рекомендуемые значения должны быть пересмотрены для каждого проекта; более неблагоприятные значения должны быть приняты в конкретных критических или неопределенных условиях, но меньшие значения могут быть приняты, когда неблагоприятные условия не вызывают разумных сомнений. Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, следует рассматривать как запланированные земляные работы. Фактическая земляная работа за пределами запланированной глубины не входит в конструктивные соображения настоящего кодекса.

Примечательно следующее:-

  • При проверке устойчивого равновесия и деформации грунта подпорные стены следует проектировать с учетом глубины внеплановой выемки грунта перед стеной
  • Эта рекомендация для дополнительных котлованов в качестве критерия проектирования заключается в том, чтобы предусмотреть непредвиденные и случайные события.
  • Рекомендуемые значения следует пересматривать для каждой конструкции;
  • Предвидимые земляные работы, такие как служебные или дренажные траншеи перед подпорной стеной, которые могут потребоваться на каком-то этапе эксплуатации сооружения, должны рассматриваться как запланированные земляные работы



БС 8002: 1994 (7.1) , как уже отмечалось, был заменен и изъят и заменен Еврокодом 7 (7.2) и BS8002:2015 (7.3) .

Следующее отмечено со ссылкой на Еврокод 7 (7.2) :-

Кл. 9.3.2.2 Поверхности земли

(1)P Расчетные значения геометрии сохраняемого материала должны учитывать изменение фактических значений поля. Расчетные значения также должны учитывать предполагаемые земляные работы или возможные размывы перед подпорной стенкой.

Кл. 9.3.2.2 (2) обсуждаются вопросы, касающиеся консольных и поддерживаемых стен, устойчивость которых зависит от сопротивления грунта перед конструкцией и опускания на величину, определяемую как Δa.

BS8002:2015 (7.3) Кл. 4.6.4 – Незапланированные земляные работы комментарии к требованиям Еврокода 7 кл. 9.3.2.2 (2), т. е. особенно в отношении консольных и опорных стен.

Конструкция гравитационных подпорных стен, напр. земляные подпорные стены из габионов должны соответствовать требованиям Еврокода 7, пункт 9, а также пункта 4 и пункта 5 стандарта BS8002:2015, в частности, Еврокода 7 кл.9.3.2.2(1)P в отношении незапланированных земляных работ.

В конструкции гравитационной подпорной стены, т.е. габионная стена мы обязаны учитывать все аспекты, которые могут повлиять на нормальную работоспособность и эксплуатационные характеристики стены. Такие соображения включают, но не ограничиваются:

  • Обеспечение того, чтобы уровень формирования стены не находился в почве, содержащей органические вещества, поскольку такие материалы подвержены объемным изменениям из-за деградации, что может привести к перемещению и потенциальной нестабильности стены.Аналогичным образом неинженерная засыпка, т. е. искусственная земля, которая может включать либо неуплотненный, либо плохо уплотненный материал, а также материал, подверженный объемным изменениям из-за деградации.
  • Стеновая формация находится на уровне, при котором грунты фундамента не подвержены объемным изменениям из-за морозного пучения и оттаивания, т.е. обычно на 450 мм ниже уровня земли.

Следует отметить, что земляная подпорная стена из габионов является гибкой и может выдерживать неравномерную осадку и перемещение без структурных повреждений.Критерий, обычно связанный с жесткими конструкциями, т.е. кирпич, в частности, требование обеспечить формирование фундамента на глубине ниже уровня, при котором изменение объема из-за сезонных колебаний влажности может происходить, особенно в глинистых грунтах, где требуется минимальная глубина 900 мм, не применимо к гибкой земляной подпорной стене габиона .

Любое сопротивление скольжению, обеспечиваемое грунтом лицевой стороне стены, обычно игнорируется при проектировании из-за того, что такой грунт может быть не искусственным, потенциально частично органическим и не всегда присутствует после завершения строительства стены.

Закладка фундамента на 0,5 м ниже готового уровня земли до поверхности стены удовлетворяет требованиям: —

  • Поддержание стабильного равновесия и деформация грунта
  • Избегайте потенциального разрушения из-за промерзания
  • Обычно находится ниже глубины любой органической почвы.

Начало строительства габионной стены непосредственно на поверхности вынутого грунта, вероятно, окажется недопустимым из-за чрезмерной неровности.Использование хорошо отсортированного гранулированного материала, такого как SHW Type 1, уплотненного для обеспечения плотной стабильной массы или бетона, обеспечит подходящую засыпку/выравнивающую среду и, таким образом, сохранит приемлемое выравнивание стен. Оба материала можно считать невосприимчивыми к замерзанию и, как таковые, соответствующими требованиям по предотвращению потенциального разрушения из-за промерзания.

Почвы на уровне пласта и ниже имеют важное значение для вывода о пригодности подпорной стены под действием силы тяжести, включая подпорную стену из габиона.Некоторые почвы, напр. мягкие и очень мягкие илы и глины, а также почвы, содержащие органические вещества, вряд ли будут демонстрировать удовлетворительные геотехнические характеристики, необходимые для обеспечения и поддержания удовлетворительной конструкции, производительности и эксплуатационной пригодности стены. Некоторые рыхлые несвязные материалы, напр. песок и гравий также могут оказаться неприемлемыми, если их не обработать.



Пример изображения хорошей укладки камня в ступенчатых и ровных стенах

Стена из габиона высотой 6 м, облицованная заподлицо



Стена из габиона высотой 10 м, облицованная заподлицо

Стенка из ступенчатого габиона на кривой

Хороший пример укладки камня при заполнении габиона

Крупный план укладки хорошего камня из габиона

Узкий габион, обращенный к шпунту

Поставщики подпорных стен габиона (УТВЕРЖДЕНО BBA)

BBA УТВЕРЖДЕН ДЛЯ ИСПОЛЬЗОВАНИЯ В ПОДПОРНЫХ СТЕНКАХ

Проекты клиентов

Отказ от ответственности

Пожалуйста, используйте следующую информацию только в качестве руководства. Если вы не знаете, как установить подпорную стену, обратитесь к инженеру-строителю.

Рекомендуемые области применения

требуется опыт
  Гальфановое покрытие С покрытием из ПВХ
  Диаметр проволоки 3 мм Диаметр проволоки 4 мм Диаметр проволоки 5 мм Диаметр проволоки 3,2 мм Диаметр проволоки 4,3 мм
Отдельностоящая стена











Подпорные стенки (до 5 м)











Подпорные стены (5 м и более)











Защита от эрозии











Береговая защита











Поставляется как Упаковывается в разобранном виде в грузовых автомобилях от малого до большого в зависимости от количества заказа
Поставляется с Поставляется с БЕСПЛАТНОЙ вязальной проволокой
Также доступен Спирали для более быстрой сборки 4 вертикальных уголков (заказываются отдельно)
Также доступен Угловые стяжки для предотвращения выпирания (заказываются отдельно)
Можно ли обрезать провода Да – с хорошими кусачками
Сделано в Великобритании Да
Соответствует британскому производственному стандарту БС ЕН 10223-8:2013
Сертификат соответствия Да – скачать
Размер отверстия сетки 75 мм x 75 мм 75 мм x 75 мм 75 мм x 75 мм 75 мм x 75 мм 75 мм x 75 мм
Материал сетки Сталь с покрытием Galfan Сталь с покрытием Galfan Сталь с покрытием Galfan Сталь с покрытием Galfan с покрытием из ПВХ Сталь с покрытием Galfan с покрытием из ПВХ
Сетчатая конструкция Сварной Сварной Сварной Сварной Сварной
Сетчатые панели, соединенные вместе с помощью С-образные зажимы из нержавеющей стали
Диапазон прочности на растяжение 540-770 Н/мм² 540-770 Н/мм² 540-770 Н/мм² 540-770 Н/мм² 540-770 Н/мм²
Коррозионная стойкость Да, соответствует британскому стандарту BS EN 10244-2:2009
Стойкость к истиранию Соответствует EN 60229:2008
Ожидаемая продолжительность жизни 50 – 100 лет 50 – 100 лет 50 – 100 лет 120
лет
120
лет
Подходит для окружающей среды С2 – С4 С2 – С4 С2 – С4 С2 – С5 С2 – С5
Скорость установки 2-5 минут каждое
Для установки Простая установка
Глубина конструкции Минимум половина высоты
Требуемый размер камня Минимум 80 мм x 80 мм
Требуются угловатые взаимозацепляющиеся камни











Может быть заполнен бетонным щебнем











Можно заполнить округлыми камнями











Инструкции по сборке
Угловой фитинг
Как собрать Габионы

поставляются в плоской упаковке со скрепленными между собой сторонами, дном и крышкой. По прибытии уголки габионов следует прикрепить для полной сборки.

Скачать инструкцию по сборке

С помощью вязальной проволоки

Вязальная проволока поставляется со всеми заказами на габион.

PRO: бесплатно
CON: время установки

Использование спиралей

Спирали можно приобрести отдельно. Для сборки одного габиона требуется 4 спирали (по одной на каждый угол).

PRO: выглядит одинаково и быстро устанавливается
CON: дополнительные расходы

Использование зажимов CT35 Габионные зажимы

доступны в больших количествах.Рекомендуется для использования профессионалами

PRO: дискретный/скрытый
CON: требуются пассатижи или электронный инструмент

Руководство по фундаментам

Правила
Задача Пояснение

Этап 1 – Опрос



Попросите инженера-строителя определить область, на которой должна быть размещена стена

Этап 2. Раскопки

гласят, что подпорные стены должны начинаться на глубине 500 мм под землей.Небольшие конструкции часто размещают на уровне земли.

Шаг 3 – Добавьте базовый курс

Добавьте слой основания типа 1, состоящего из дробленого гранитного известняка, базальта или гравия.

Высота 1 м = цоколь 10 см
Высота 2 м = цоколь 20 см
Высота 3 м + = цоколь 30 см

Этап 4 — Компактный базовый ряд

Используйте виброплиту для уплотнения основания

Этап 5 — Геотекстиль

Накройте заднюю часть клеток геотекстилем или травяным ковриком, чтобы почва и земля не забивались сзади.
Этап 6 – Бетонное основание (при необходимости)

Большинство габионных стен не требуют фундамента.

Если у вас большое количество грунтовых вод или почва слабая, обратитесь к инженеру-строителю

Они могут провести тест фундамента пенетрометром Scala, чтобы точно измерить прочность грунта.

Направляющая для устойчивости

Задача Пояснение

Соотношение 2:1

Высота подпорной стенки не должна превышать размер основания более чем в два раза.

Уклон 6 градусов

Стена должна иметь наклон 6 градусов.

Можно сделать прямую стену, но она должна быть толще

Ширина основания

Чем шире основание, тем меньше давление на почву. Распределение нагрузки таким образом позволяет размещать стену на более слабых грунтах.
  В случае сомнений проконсультируйтесь с инженером-строителем



Направляющая дренажа

Схема Пояснение
Габионы

пористые, пропускают воду и предотвращают повышение давления, которое может привести к обрушению других типов подпорных стен.

При установке клеток убедитесь, что тыльная сторона стены покрыта геотекстилем (коммерческие работы) или травяным ковриком (жилые работы). Это предотвратит засорение задней части клетки глиной и более толстой землей и не позволит воде проникнуть внутрь.

Часто задаваемые вопросы

Что такое подпорная стена?

Они представляют собой структуру, предназначенную для удержания земли в пределах желаемой области. Часто строятся для предотвращения уклона почвы в нежелательные места, такие как автомагистрали.

Что такое садовый габион?

Популярный и экономичный тип подпорной стенки. Изготовленные из больших металлических сетчатых клеток, заполненных камнем, их можно ставить друг на друга, чтобы предотвратить попадание земли в нежелательные места.

Насколько они дороже по сравнению с другими вариантами?

Они дешевле, чем большинство других строительных материалов, таких как бетон, который можно использовать для удержания земли таким же образом. Они также очень просты в использовании, что снижает потребность в оплате дополнительной рабочей силы.

Какой глубины должна быть конструкция?

Если он будет стоять отдельно, глубина должна составлять не менее половины общей высоты, чтобы он оставался устойчивым. Если он будет усилен, например, металлическим каркасом, вы можете обойтись меньшей глубиной.

Где взять камень?

Мы поставляем камень, подходящий на этой странице.

Вы также можете быстро рассчитать количество необходимого вам камня на этой странице

В Великобритании также есть много карьеров, которые могут доставить вам каменную насыпь.Вы можете погуглить «Карьер в [ВСТАВИТЬ МЕСТО]», и вы найдете того, кто может помочь. В качестве альтернативы, пожалуйста, свяжитесь с нами, и мы будем рады выслать вам контактную информацию о ближайшем к вам карьере.

Камни тяжелые и требуют больших затрат на транспортировку, поэтому для наших клиентов гораздо выгоднее использовать местные камни, где это возможно.



Как построить подпорные стены из габионов

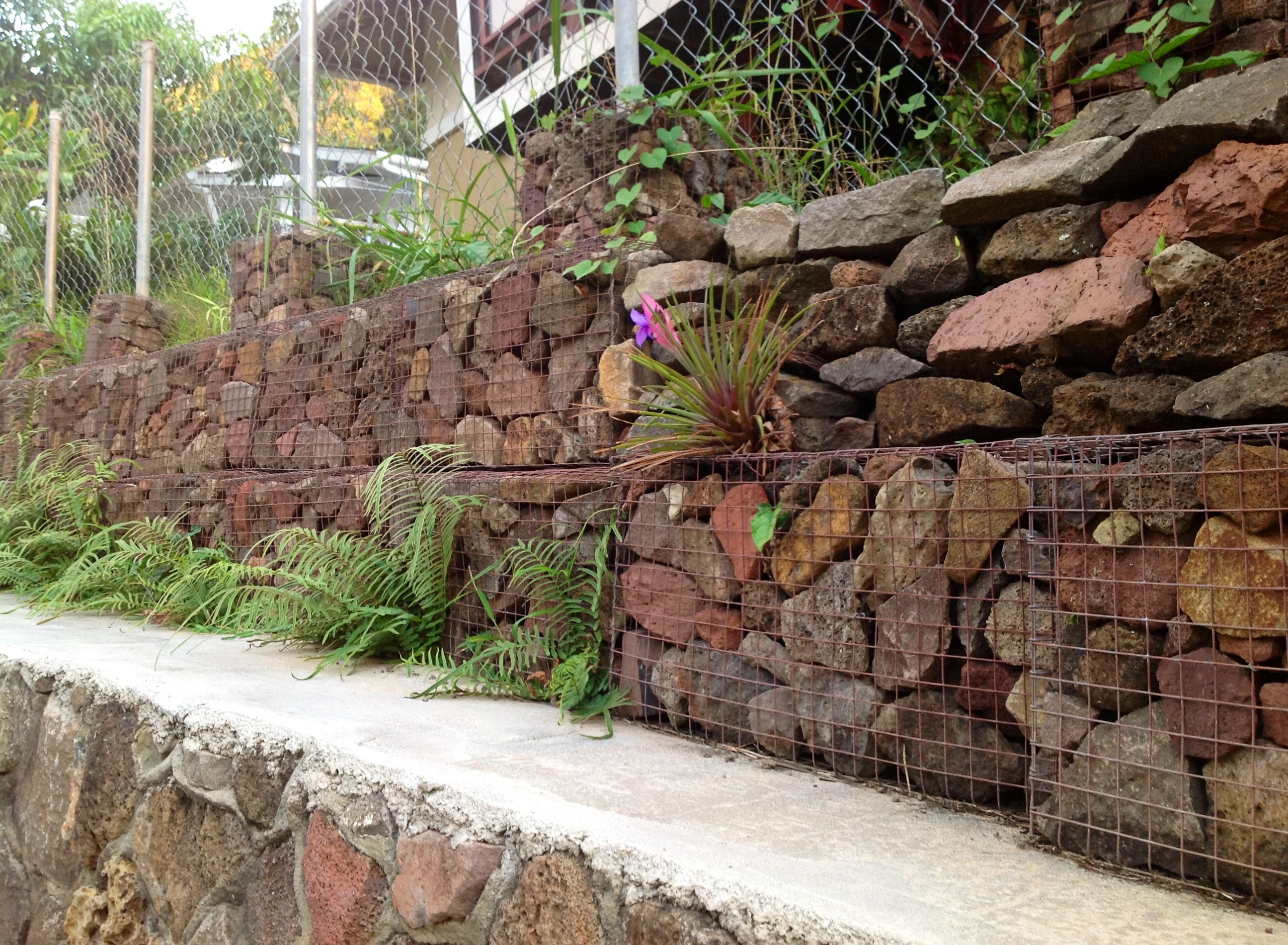

Габионные подпорные стены представляют собой проволочные конструкции, похожие по форме на большие корзины.Эти проволочные сетки заполнены камнем и кирпичной кладкой, образуя большие блоки. Из них получаются идеальные подпорные стенки или облицовка каналов. У них также есть преимущество в том, что они очень прочные и дешевые в проектировании и изготовлении. Они идеально подходят для больших площадей, которые нуждаются в опорах. Габионные стены могут быть любого размера, но они особенно полезны для домовладельцев, поскольку помогают предотвратить эрозию склонов и облицовки водопропускных труб. Несмотря на то, что установка габионных подпорных стенок занимает много времени и сил, ничего особо сложного в этом нет.

Шаг 1. Проведите измерения

Определите место, где вы собираетесь строить стену. Измерьте это, принимая во внимание ширину и высоту стены. Программное обеспечение для проектирования стен габионов также может помочь вам выполнить эту задачу. Это даст вам лучшее представление о количестве материалов, которые вам нужны, а также поможет вам получить более качественные и точные результаты.

Этап 2. Приобретение материалов

Купите количество корзин габиона, необходимое для работы. Они бывают разных размеров и стилей.Их можно соорудить самостоятельно, но это гораздо более трудоемкая и трудоемкая задача. Чтобы сделать свою собственную, вы можете использовать проволочную сетку, чтобы создать сетчатую корзину, наполненную камнями. Однако гораздо проще приобрести уже изготовленные габионные корзины. Убедитесь, что у вас есть правильное количество и получите дополнительные 5 процентов, чтобы быть уверенным.

Шаг 3. Подготовка места

Убедитесь, что место, где вы собираетесь установить первый ряд габионных корзин, подготовлено должным образом.Он должен быть гладким и ровным. Для небольших проектов вы можете подготовить участок с помощью лопаты и граблей, хотя для больших площадей вы можете взять напрокат более подходящие инструменты.

Шаг 4. Размещение первого ряда габионов

Основанием стены будет первый ряд, который вы устанавливаете. Свяжите каждую из габионных корзин стальной проволокой и оберните проволочные края каждой корзины вместе для дополнительной устойчивости. Чтобы перерезать провод, используйте мощные кусачки и плоскогубцы, чтобы обмотать провод вокруг других.

Шаг 5. Заполните габионы

Заполните корзины камнем. В идеале лучше всего использовать камни, купленные специально для работы. Вы также можете использовать любые другие камни, имеющиеся на вашей земле. Менее дорогие виды камней подойдут, если цель стены чисто функциональная. Камни, которые вы выбираете, должны быть в среднем немного больше, чем проволочные сетки габионных корзин.

Шаг 6. Сложите последующие ряды

Заполните пространство за корзинами камнем и землей.Складывайте новые ряды габионных корзин по мере необходимости. При этом совместите контур склона и свяжите каждый ряд проволокой. Прежде чем перейти к следующему разделу, заполните предыдущий камнями.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
