Подпорные стенки из габионов: Как самому сделать подпорную стенку из габионов за 5 шагов!

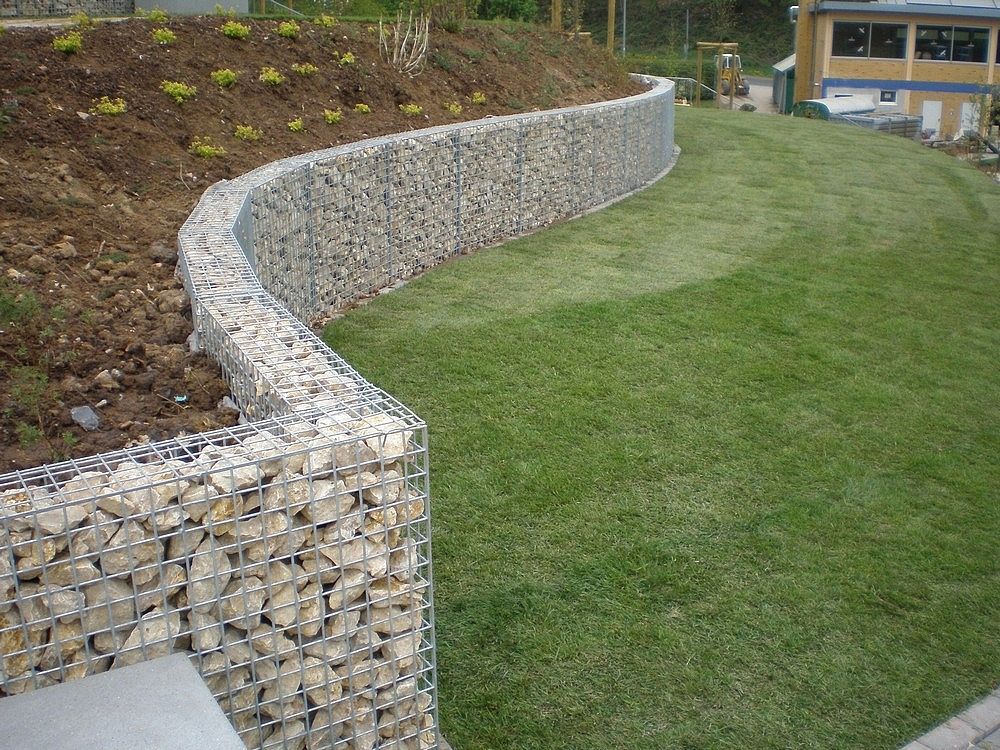

Как самому сделать подпорную стенку из габионов за 5 шагов!

Габионы инициировали интерес застройщиков, к самостоятельному возведению несложных габионных конструкций.Этому способствует:

На сегодняшний день, домашние умельцы успешно осваивают строительство габионных ограждений и подпорных, противооползневых стен.

Где подпорные стены станут настоящим подарком?

Эти технологии особенно актуальны для владельцев участков со сложным природным рельефом, с крутизной склонов от 8 градусов, которые предоставляют несомненную опасность из–за возможного произвольного схода больших масс грунта. Грунтовые оползни наиболее вероятны во время интенсивных, весенних и осенних дождей. Подпорную стену можно изготовить самостоятельно. В ряде случаев, для ее обустройства не обязательно делать фундамент или создавать дренажную систему.

Подпорная конструкция, геосетка и геомат эксплуатируются в условиях повышенной влажности, поэтому цинковое противокоррозионное покрытие, должно иметь дополнительную полимерную оболочку.

Если требуется остановить эрозию грунта на склоне, потребуется достаточное количество габионов плоских, известных под названием матрацно-тюфячных.

Вы можете приобрести габионы, геотекстиль и другие виды геосинтетики на нашем сайте прямо сейчас! Звоните нашим менеджерам: (495) 215-53-29!

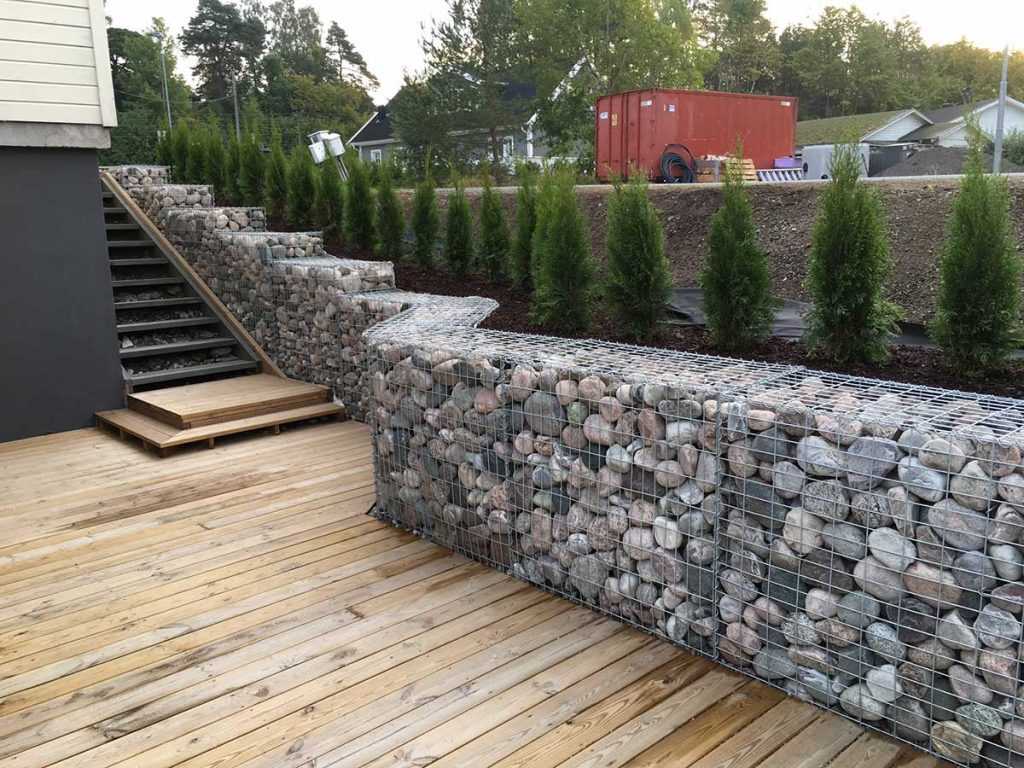

Подпорная стенка может функционировать в нескольких направлениях, в частности служить декорирующим элементом ландшафтного дизайна. Для этого на лицевую сторону габиона укладываются плоские фрагменты породы, для этой цели лучше всего подойдет колотый или рваный гранит. Допускается применение менее долгих наполнителей, но в таком варианте, стеку декорируют вьющимися растениями, превращая сооружение в элемент вертикального озеленения.

Последнее усовершенствование габионного строительства заключается в замене традиционных наполнителей стеклянным камнем.

После оборудования светодиодной подсветкой, такие конструкции стали пользоваться повышенным спросом. Более того, дизайнеры предлагают устанавливать декоративные подпорные конструкции, вся задача которых заключается в создании положительного эстетического восприятия.

Этапы монтажа подпорной стены из габионов

• Монтажу габионной стенки предшествует создание предварительного плана, привязка сооружения к ландшафту местности, выбор вида габионных сеток и наполнителя. Заманчиво использовать строительные отходы, кирпичный и бетонный щебень, но эти материалы характеризуются низкой влаго-морозостойкостью, а бетон-неполным соответствием экологическим стандартам. В его составе могут содержаться различные присадки и компоненты, неблаготворно воздействующие на природное окружение.
• Прочность и долговечность сеточной оболочки актуальны только на первом этапе эксплуатации. Со временем структура стенки заполнится грунтом, прорастет корнями многолетних трав и габионная стенка превратится в прочную, практически монолитную конструкцию, не нуждающуюся в дополнительном упрочении.
• Габионы монтируются по примерно одинаковой схеме. Сначала контейнеры выставляются по месту постоянной эксплуатации, заполняются камнями на треть объема, после чего строительным уровнем или отвесом проверяется правильность установки. Убедившись в отсутствии недостатков, габион наполняется выше верхнего обреза на 50 мм, это необходимо для компенсации естественной усадки материала.

Фрагменты породы рекомендуется не отсыпать а укладывать вручную, добиваясь минимального количества внутренних пустот.

При этом крупные куски располагают ближе к краям объема, середину можно заполнить менее крупным материалом. Если крышка габиона полностью не закрывается, крупные куски породы верхнего слоя, можно переместить ближе к середине контейнера.

Для соединения габионов между собой рекомендуется использовать, по крайней мере, на лицевой стороне стенки, механический крепеж в виде спиралей. Менее декорируемые участки габионных конструкций, можно связывать коррозиестойкой стальной проволокой.

Если Вы хотите подпорную стену, которая будет служить Вам сотни лет, закажите монтаж нашим опытным профессионалам прямо сейчас!

Хиты продаж габионов по супер ценам!

Габионы для подпорных стен. Что это такое и в чем их особенность.

Оглавление:

• Введение
• Характерные особенности габионных подпорных стен
• Особенности монтажа
• Предназначение габионных подпорных стен

вверх ↑

Введение

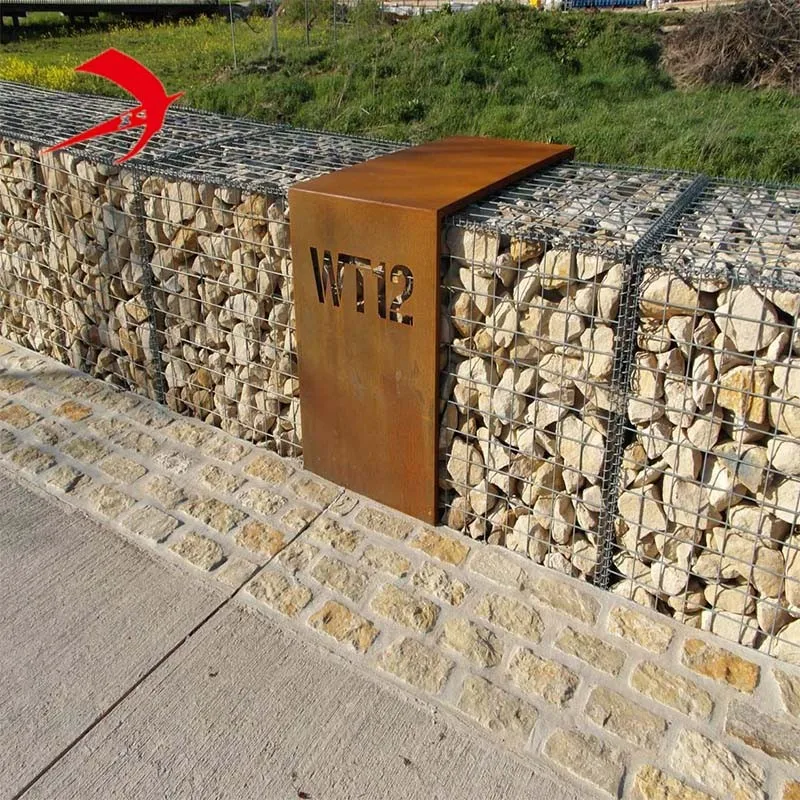

Под понятием «габионы» подразумевают универсальный стройматериал, который можно одинаково успешно использовать как в сухих, так и во влажных условиях. В конструктивном плане устройство габионов это проволочная сетка, которую наполняют каменным материалом. Габионные конструкции различной формы в большом количестве предлагаются на современном рынке. Для создания подпорных стен обычно используют корзиноподобные сетки.

вверх ↑

Характерные особенности габионных подпорных стен

Подпорная стена, созданная с использованием габионов, представляет собой быстровозводимую инженерную конструкцию. Ее можно использовать как в декоративных, так и в технических целях. Это прочное, сверхнадежное и долговечное сооружение, которое не только хорошо гармонирует с окружающим ландшафтом, но и обладает приятным внешним видом. Габионы благодаря использованию в них природного камня способны органично дополнять собой рельеф местности.

вверх ↑

Особенности монтажа

Строительство подпорных стен с использованием габионов обычно осуществляется вручную, что противоречит широко распространенному ошибочному мнению о том, что для таких конструкций необходимо использовать кран. На место монтажа сетки доставляют, как правило, в сложенном виде. Их прикрепляют к необходимым местам, после чего наполняют камнем.

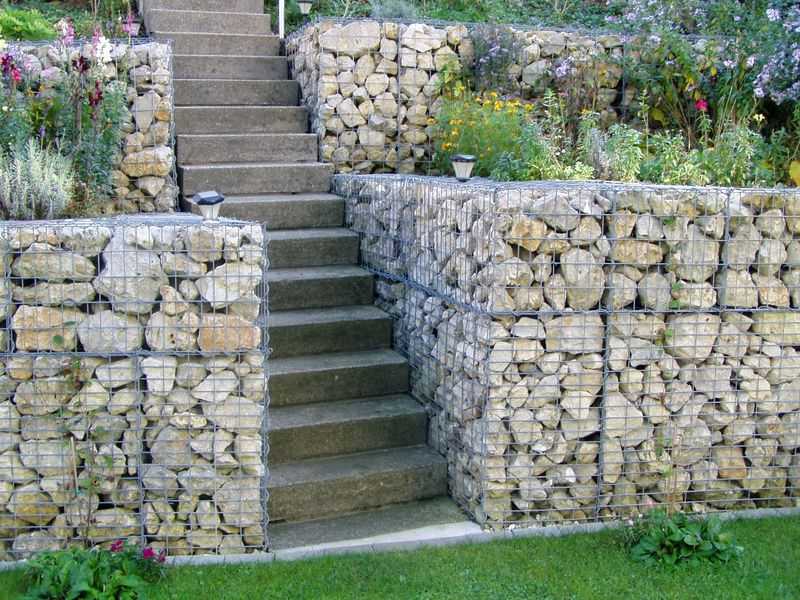

Нижний, примыкающий к земле ряд габионов закрепляют на основании посредством анкеров, кусков арматуры и прочего крепежа. Друг к другу сетки прикрепляют с использованием вязальной проволоки из стали. В качестве наполнителя габионов может использоваться самый разнообразной камень. Главное требование к нему — это размер. Габариты камня обязательно должны быть больше, чем диаметр ячеек сетки. Внешне подпорная стена может выглядеть как сплошная, так и ступенчатая конструкция.

Габионы не требуют фундамента, благодаря чему существенно ускоряется и упрощается их монтаж. Поскольку работы по монтажу конструкций не предполагают применение цемента, они могут выполняться в любой период года.

Иногда может использоваться фундамент в виде ряда так называемых матрасов — габионов плоской формы. Их минимальная толщина составляет 17 см. Небольшие по толщине габионы позволяют более точно воспроизводить форму рельефа. Конструкции цилиндрической формы при возведении подпорных стен практически не используют.

вверх ↑

Предназначение габионных подпорных стен

Основное предназначение таких конструкций — это удерживание насыпей из грунта. Также их используют в качестве улавливателя в местностях, где есть высокая вероятность возникновения камнепада.

Учитывая то, что габионы обладают хорошей водопропускной способностью, их можно эксплуатировать очень долго. Возведенные из них сооружения не требуют периодического ремонта. Металлические сетки, наполненные камнями, прекрасно справляются с укреплением склонов. Это позволяет на много лет обеспечить им необходимую устойчивость.

Подпорные стены, возведенные из габионов — это идеальное средство корректировки рельефов, обеспечивающее эффективный естественный дренаж.



Проектирование, поставки габионов от производителя, монтаж на объекте.

Дизайн подпорной стенки габиона | Пользовательское предложение

СИСТЕМЫ ПОДПОРНЫХ СТЕН ГАБИОНОВ ЯВЛЯЮТСЯ МОНОЛИТНЫМИ МАССОВЫМИ КОНСТРУКЦИЯМИ, КОТОРЫЕ ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ ЗАЩИТЫ ОТ ЭРОЗИИ И СООТВЕТСТВУЮТ СТАНДАРТНЫМ МЕТОДАМ ПРОЕКТИРОВАНИЯ ПОДПОРНЫХ СТЕН, СВЯЗАННЫХ С ГРАВИТАЦИЕЙ И MSE.

ПРИМЕЧАНИЕ: СЛЕДУЮЩАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ В КАЧЕСТВЕ РУКОВОДСТВА ДЛЯ ПОМОЩИ ПОДРЯДЧИКАМ И САМОСТОЯТЕЛЬНИКАМ В ПРАВИЛЬНОМ СООРУЖЕНИИ ПОДПОРНЫХ СТЕН ГАБИОНОВ. ФОТОГРАФИИ И ИЛЛЮСТРАЦИИ, ПРЕДСТАВЛЕННЫЕ НА ЭТОМ ВЕБ-САЙТЕ, ЯВЛЯЮТСЯ ПРИМЕРАМИ ТИПИЧНЫХ ПОДПОРНЫХ СТЕН, РАБОТАЮЩИХ НА МНОЖЕСТВЕННОМ ТЯЖЕСТИ. ЭТО СОДЕРЖАНИЕ ПРЕДСТАВЛЕНО ТОЛЬКО В ОБЩИХ ИНФОРМАЦИОННЫХ ЦЕЛЯХ И НЕ ДОЛЖНО РАССМАТРИВАТЬСЯ КАК ПРЕДЛАГАЕМЫЙ ДИЗАЙН ИЛИ ПРОФЕССИОНАЛЬНЫЙ КОНСУЛЬТАЦИЯ ПО СТРОИТЕЛЬСТВУ ВАШЕЙ СТЕНЫ. МЫ ВСЕГДА РЕКОМЕНДУЕМ СВЯЗАТЬСЯ С МЕСТНЫМ ПРОФЕССИОНАЛЬНЫМ ИНЖЕНЕРОМ ДЛЯ ОЦЕНКИ ГРУНТА ДЛЯ ПРОЕКТИРОВАНИЯ ГАБИОННОЙ СТЕНКИ И НА ОСНОВЕ ЗАВЕРЕННОГО ГЕО-ТЕХНИЧЕСКОГО ОТЧЕТА ПО ПОЧВЕ НА РАСПОЛОЖЕНИИ ПЛОЩАДКИ.

Ширина основания стены габиона относительно высоты стены

Ширина основания подпорной стены габиона напрямую зависит от высоты стены. По мере увеличения высоты стены основание стены должно становиться шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы ниже, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены.

Консервативное практическое значение ширины основания = 2/3 высоты стены.

Примечание: Профессиональный анализ устойчивости может определить, что ширина основания гравитационной подпорной стены габиона может быть меньше или больше, чем правило 2/3 высоты стены.

Гравитационные подпорные стены DURA-WELD и DURA-FLEX могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Информацию о высоте стен от 18 до 36 футов см. в разделе «Стабильный уклон» на этом веб-сайте.

Ширина основания стены габиона относительно высоты стены Ширина основания гравитационной подпорной стены габиона связана с высотой стены, поэтому по мере увеличения высоты стены основание становится шире для обеспечения устойчивости конструкции. Ниже приведена рекомендуемая диаграмма, иллюстрирующая отправную точку для проектирования. Типичное консервативное значение ширины основания = 2/3 высоты стены.

*** Анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше 1/2 — 2/3 высоты стены.

DURA-WELD ^TM Габионы: квадратные отверстия 3″ x 3″ — камни угловатой формы 4″–8″

DURA-FLEX ^TM Габионы: 3-1/4″ x 4-1/2 »      – шестигранные сетчатые отверстия размером 8×10 см. Заполните камнями угловатой формы размером от 4 до 8 дюймов

DURA-FLEX ^TM Габионы: 2-1/2″ x 3-1/4″ — шестигранные сетчатые отверстия 6×8 см. Заполните камнями угловатой формы размером 3 – 6 дюймов

Удельный вес, требуемый для каменной наброски, определяется проектом и указывается инженером-проектировщиком. Удельный вес каменно-набросного материала должен быть не менее 2,5

Удельный вес каменной наброски габиона

ТИП РОК

БАЗАЛЬТ

ГРАНИТ

ИЗВЕСТНЯК

ПЕСЧАНИК

ФУНТ/КУБИЧЕСКИЙ ФУТ

180

160

138

140

• Вес уборки заполнения каменного каменного.
• ИЗВЕСТНЯК 2,5
• ПЕСЧАНИК 2,2
• ЛОВУШКА 2,7

Подготовка основания

Гравитационные подпорные стены из габионов обычно укладываются непосредственно на градуированный грунтовый фундамент. Чтобы увеличить несущую способность, свести к минимуму неравномерную осадку и/или обеспечить дополнительный дренаж, можно уложить и уплотнить в соответствии с местными стандартами базовый слой гранулированного каменного наполнителя с постоянной градацией от ½ до 1-1/2 дюйма в соответствии с местными стандартами. в глубину

Тесто для фундамента и стены

С помощью анализа устойчивости может быть определено, что может потребоваться дополнительная устойчивость гравитационной подпорной стены габиона для достижения приемлемых коэффициентов безопасности от скольжения. Возможные варианты перед увеличением поперечного сечения стены габиона для дополнительной устойчивости: выкопать и закопать половину корзин первого ряда и возвести гравитационную подпорную стену габиона на откосе 5–6 градусов в сторону сохранившегося уклона. Это потребует выравнивания и уплотнения грунта фундамента, чтобы приспособиться к указанному тесту стены.

Фильтровальная ткань из геотекстиля GEO-TEX является жизненно важным компонентом любого проекта подпорной стены из габионов. Стены габионов чаще всего заполняются камнями, а пустоты между ними заполняются засыпными материалами, такими как ил и глина или мягкая глина. Скальные пустоты в корзинах габионов обеспечивают свободный дренаж удерживаемого грунта и требуют размещения фильтрующей ткани между стенкой габиона и границей раздела грунта обратной засыпки. Геотекстильная фильтровальная ткань сведет к минимуму гидростатическое давление и предотвратит потери грунта при дренаже и просадке. Гравитационные подпорные стены из габионов, построенные без размещения фильтрующей ткани, будут иметь тенденцию к потере удерживаемого грунта и повышению уровня за стеной габиона. Тип указанного грунта обратной засыпки будет определять тип и размещение геотекстильной фильтрующей ткани.

Нетканый геотекстильный материал GEO-TEX

Макет

Для обеспечения максимальной устойчивости к силам грунта корзины габионов следует размещать таким образом, чтобы размер габиона по длине шел от задней стенки габиона к передней грани габионной стенки. Это приведет к тому, что внутренние диафрагмы будут размещены перпендикулярно поверхности стены и параллельно напору грунта. Когда габионные блоки размещаются так, что длина габиона проходит параллельно длине стены, вертикальные швы должны быть смещены.

Нагрузки на сжатие

Для гравитационных подпорных стен из габионов высотой 15–30 футов корзинчатое основание габионов и нижние ряды должны быть размещены в 1,5-футовых вертикальных подъемах для лучшего восприятия сжимающих и сдвигающих напряжений.

Конфигурация лицевой стороны габиона

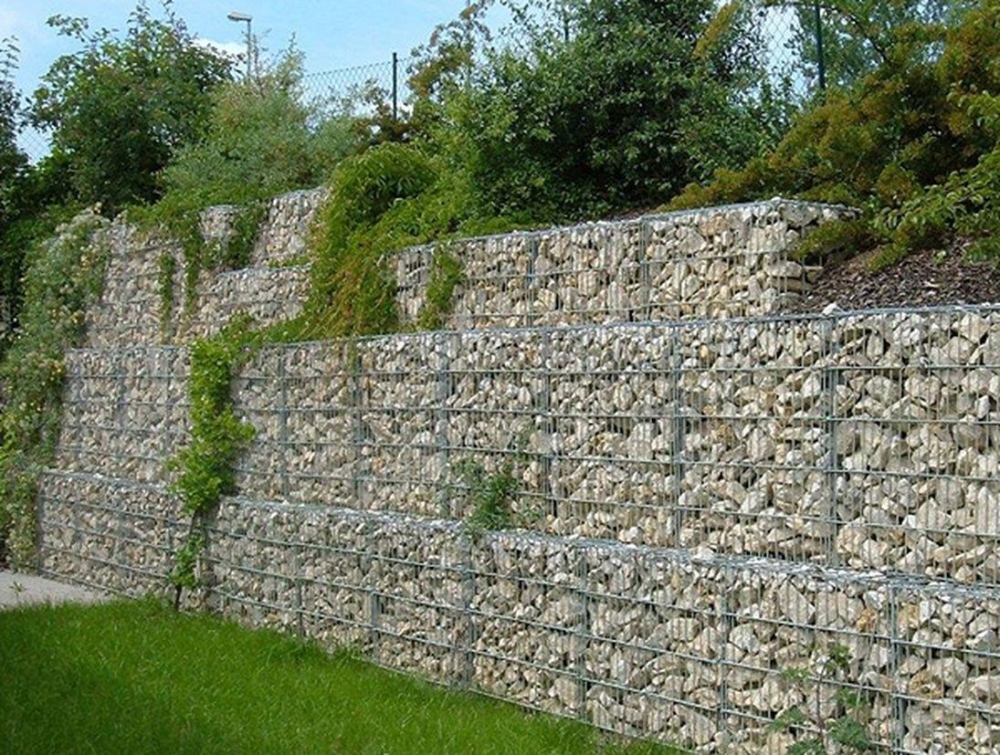

Подпорные стенки из габионов могут иметь ступенчатую или гладкую лицевую сторону. При использовании стены из габиона с гладкой лицевой стороной стена из габиона должна быть уложена на 5-6 градусов и не рекомендуется для стен высотой более 18 футов. Стены габионов со ступенчатой ​​лицевой стороной должны иметь горизонтальный отступ минимум 1–1,5 фута на каждые 3 фута вертикального подъема.

Высота стены габиона

Гравитационные подпорные стены из габионов могут быть спроектированы и построены высотой примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Для стен высотой 18–36 футов рассмотрите две отдельные стены, разделенные ровным плато, или см. раздел «Стабильный уклон» на этом веб-сайте.

Стена из габионов — ширина основания относительно высоты стены

Ширина основания подпорной стены из габиона связана с высотой стены. По мере увеличения высоты стены основание стены становится шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы выше, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены. Консервативное значение ширины основания = 2/3 высоты стены. Профессиональный анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше ½ — 2/3 высоты стены.

ПРИМЕЧАНИЕ. Все приведенные выше примеры приведены только для информации и не являются рекомендациями по проектированию. Информация, представленная в приведенных выше примерах, включая геотехнические данные, размеры и условия площадки, является предположениями, сделанными производителем, и должна быть проверена и сертифицирована профессиональным инженером. Пожалуйста, ознакомьтесь с местными, государственными и федеральными требованиями.

Время работы: с понедельника по пятницу с 8:00 до 17:30 по центральному поясному времени

Свяжитесь с нами!

Бесплатный номер: 866-391-6295

1-901-779-8930

С 2012 года. ..

Мы предлагаем качественные габионы американского производства, геоматериалы и строительное оборудование широкому кругу клиентов, в том числе: Государственным агентствам DOT, городам, Лесной службе США, подрядчикам, строителям, ландшафтным дизайнерам и архитекторам, экскаваторам, фермерам, строительным компаниям. Себя и многое другое.

Мы предлагаем качественные габионы американского производства, геоматериалы и строительное оборудование широкому кругу клиентов, в том числе: Государственным агентствам DOT, городам, Лесной службе США, подрядчикам, строителям, ландшафтным дизайнерам и архитекторам, экскаваторам, фермерам, предпринимателям. и более.

Свяжитесь с нами!

Что нужно знать о габионных стенах

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Наиболее часто используемые в качестве подпорных стен, габионные стены эффективны и недороги, а также трудоемки в строительстве.

Даже если вы никогда не слышали этот термин, вы, вероятно, видели габионную стену. Слово габион происходит от итальянского 9.0213 габбион , или «большая клетка», а стены из габионов — это просто клетки из проволочной сетки, заполненные рыхлым камнем (также называемым каменной наброской), гравием или другим кладочным материалом.

Мы знаем — вы сейчас говорите себе: «Так — это , как они называются!» Читайте дальше, чтобы узнать больше.

На этой странице

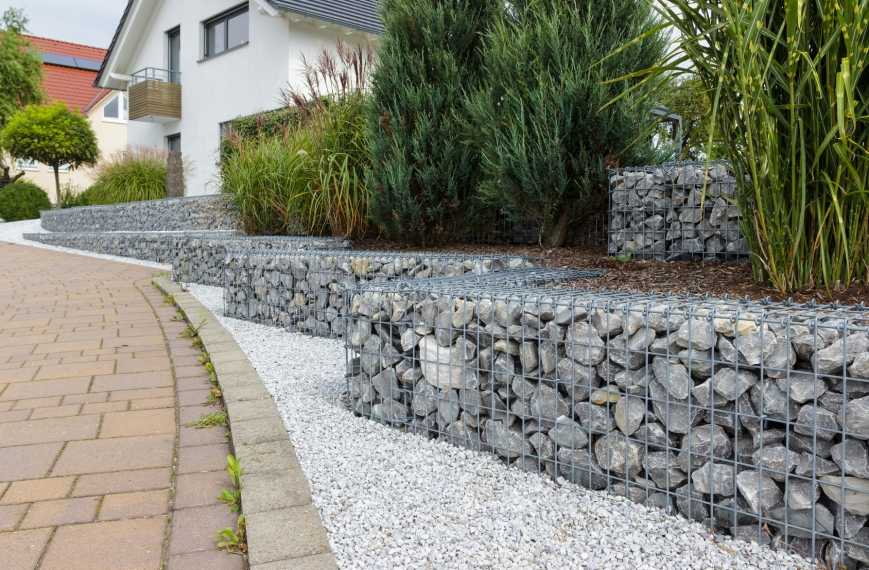

Что такое габионная стена?

Габионные стены чаще всего используются в качестве подпорных стен или высоких вертикальных стен в промышленных условиях, таких как мосты, насыпи и дамбы. Стены габионов часто делаются ступенчатыми или строятся под наклоном, чтобы лучше удерживать почву за ними.

Строитель на пенсии Алсиде Тринча вместе со своим отцом строил габионные стены, часто после наводнения или оползня. Сегодня вы все еще увидите габионные стены в прибрежных или речных районах для контроля эрозии или даже для отвода потока водоема.

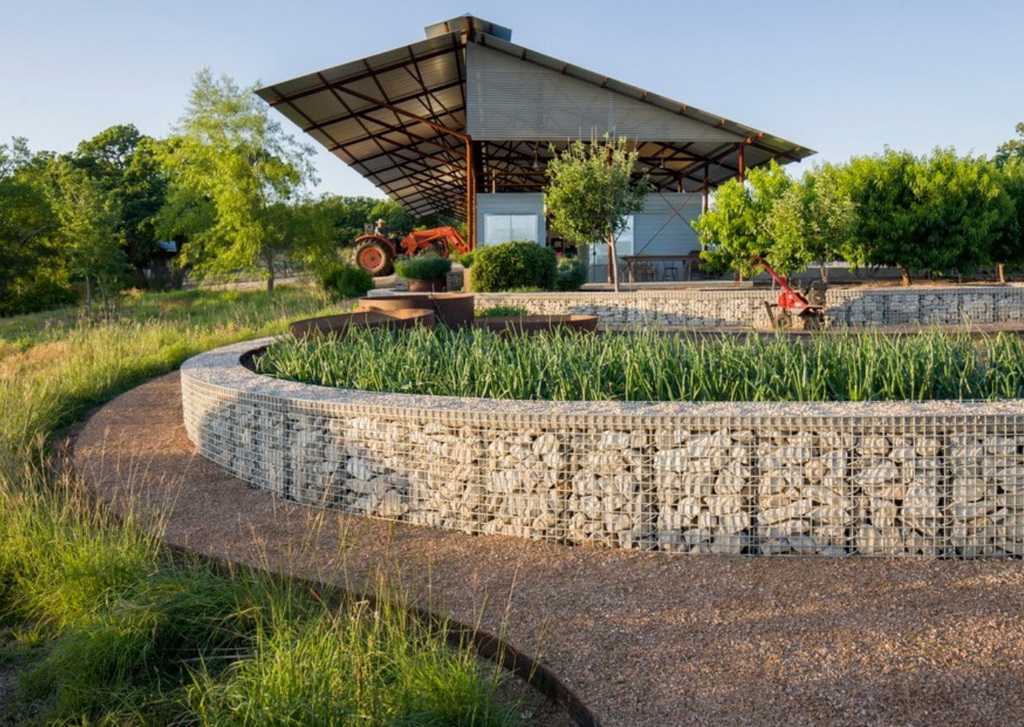

В жилых помещениях габионные стены используются в качестве подпорных стен, ограждений или декоративных элементов ландшафта в саду или дворе.

Gabion Wall Pros

«Габионные стены изготавливаются из недорогих материалов, и их можно быстро построить с помощью подходящего оборудования», — говорит Паоло Маркетти, руководитель строительной компании в центральной Италии. «Это одна из причин, по которой их так часто используют в промышленных условиях, например, на дорогах и в районах, подверженных наводнениям».

По словам Маркетти, это самые большие преимущества габионных стен:

Они недороги. Материалы обычно состоят из проволочной сетки и наполнителя, который может быть камнем, дробленым бетоном или остатками строительных материалов, таких как кирпич и плитка. «Чтобы стена из габиона выглядела красивее, но при этом сэкономила деньги, — говорит Маркетти, — вы можете использовать ненужный строительный материал в середине стены и материал более высокого качества, например, камни, снаружи».

Они хороши для дренажа. Поскольку они пористые, габионные стены хорошо подходят для удержания почвы или местности, требующей дренажа. Маркетти установил габионную стену, чтобы остановить эрозию земли, которая обычно заболачивается в сезон дождей. «Поскольку вода может течь прямо через стену, — говорит он, — система габионов была лучшим решением».

Они не трескаются. Эрозия, вызванная ветром и водой, сейсмическая активность и огромный вес земли за ней, в конце концов нанесут свой урон самой прочной из подпорных стен. Поскольку они не имеют твердой поверхности и построены из гибкой, но прочной проволочной сетки, стены габионов не трескаются и не рухнут, если их проволочная клетка не сломается.

Габионные стены, построенные Тринчио вместе с отцом, простояли до 30 лет. Но сегодня, объясняет он, с оцинкованной проволокой и сеткой стена из габиона может простоять «40, 50 или 60 лет».

Это более экологичное решение. Нам это нравится больше всего. Поскольку для их возведения не требуется цемент или древесина, и часто используются выбрасываемые материалы, габионные стены имеют гораздо меньший углеродный след, чем другие решения для подпорных стен.

Стена из габионов Минусы

Прежде чем спешить и заказывать рулоны проволоки и грузовик с камнями для перепланировки заднего двора, имейте в виду, что стены из габионов подходят не всем. «Стены из габионов несложно построить с технической точки зрения, — говорит Маркетти, — но они также требуют больших физических усилий». Вот недостатки габионных стен:

Они очень трудоемки. Изготовить проволочные клетки (или купить готовые клетки) относительно легко. Заполнение их камнями, гравием или разбитым цементом — непосильный труд, особенно если вы работаете с ручными инструментами, такими как лопата, ведра и тачки. «Чем выше становится стена, — говорит Маркетти, — тем труднее выполнять работу только ручным трудом».

Может потребоваться тяжелое оборудование. Если ваш проект стены габиона включает в себя большую, длинную стену или стену с несколькими ступенями и перепадом высот, вам может потребоваться вызвать тяжелую технику. «Гораздо проще сбрасывать наполнитель в стену с помощью экскаватора-погрузчика, чем с помощью лопаты», — говорит Маркетти.

Тринча вспоминает, как вместе с отцом построили большую стену из габионов, и не советует этого делать. «Вы никогда не построите большую стену из габионов без экскаватора», — говорит он.

Они не всегда привлекательны. Давайте будем честными. Габионные стены функциональны и недороги, но не всегда являются самым красивым решением. Их промышленный вид может не сочетаться с остальной частью вашего двора или сада. Однако, проявив некоторую изобретательность, вы можете придумать идеи стен из габионов, которые подходят вашему стилю и даже станут центром внимания.

Как построить стену из габионов

Стены из габионов можно быстро возводить, потому что, в отличие от других типов подпорных стен, они обычно не нуждаются в заливке фундамента из цемента.

«Если вы строите на плоской поверхности, не состоящей из глины, которая осядет под тяжестью стены, вы можете обойтись без фундамента», — говорит Маркетти. Если земля мягкая или в основном глинистая, копайте до тех пор, пока не доберетесь до более плотной земли, и засыпьте выкопанное пространство слоем гравия.

Строительство простой габионной стены включает в себя расчистку территории и разметку места, где будет проходить стена. Клетка состоит из листов сверхпрочной проволочной сетки или стальной проволоки с ПВХ-покрытием, связанных вместе оцинкованной проволокой в ​​виде прямоугольника. (Для небольших проектов вы можете купить готовые габионные клетки.) После того, как клетка установлена ​​на место, вставляется наполнитель и верхняя часть клетки закрепляется на месте.

Более сложные высокие или ступенчатые стены требуют большего планирования, а также напарника с экскаватором. «Ступенчатые стены обычно требуют большого количества земляных работ, чтобы выделить площадь, которую будет занимать стена», — говорит Маркетти.

Высокие стены, говорит он, представляют собой клетки, поставленные одна на другую. Наряду с длинными стенами могут потребоваться опорные арматурные стержни, установленные в бетонном основании, а также проволочные поперечные скобы, помогающие стене сохранять свою форму.

Сколько стоят габионные стены?

В зависимости от типа материала наполнителя, габионные стены являются одними из самых дешевых подпорных стен, которые вы можете построить, в пределах от 5 до 40 долларов за квадратный фут. Хотя они вполне выполнимы в качестве проекта «сделай сам», Маркетти рекомендует, если вы строите самостоятельно, придерживайтесь менее амбициозных проектов, таких как более низкие стены и те, у которых меньше опор.

«Это не столько вопрос мастерства, сколько труд», — говорит он. «Ручное заполнение габионной стены занимает много времени, и это утомительная работа». И ваша энергия и энтузиазм по поводу проекта могут иссякнуть задолго до того, как эта стена будет заполнена.
