Подпорная стенка

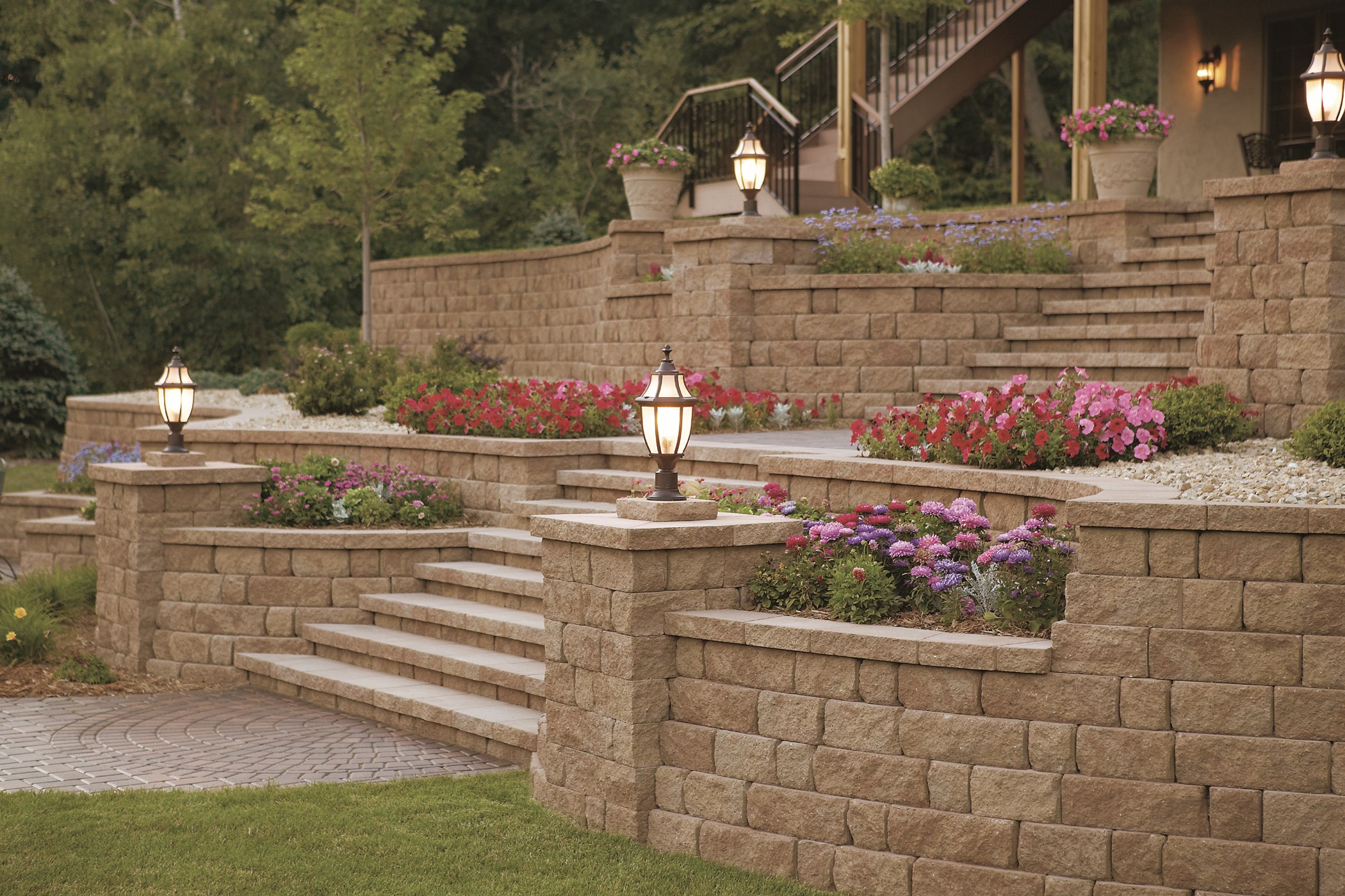

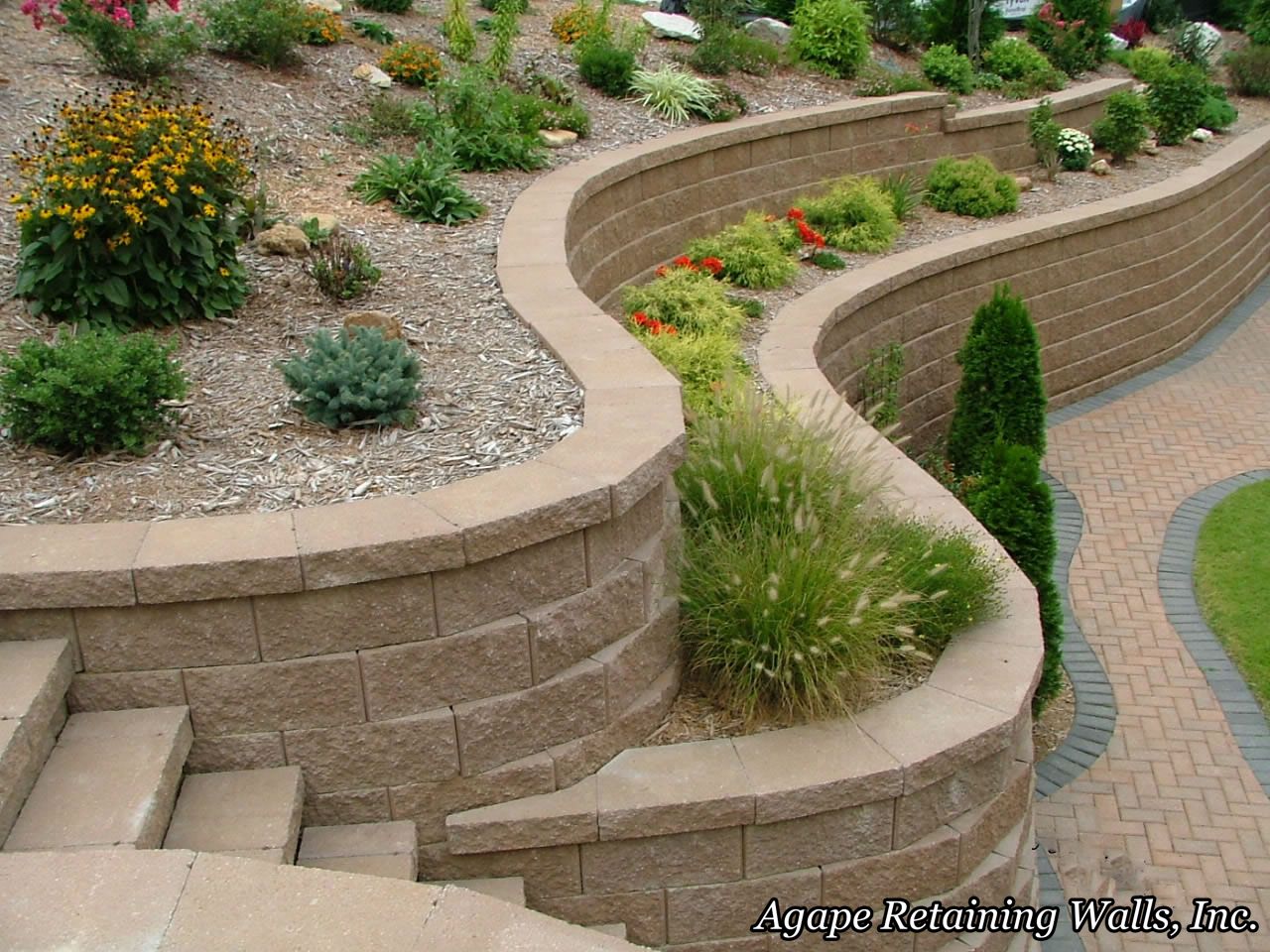

Подпорные стенки одновременно практичный и привлекательный элемент целостной композиции приусадебного участка. На участках с существенным перепадом высотных отметок данный недостаток в умелых руках профильных специалистов превращается в достоинство. На профессиональном уровне занимаемся устройством подпорных стенок на участках любого типа. Каждому обратившему проработаем и создадим стильное решение на основе существующего либо нового дизайн проекта.

Практически ни один ландшафтный проект на сложном рельефе не обходится без подпорных стенок на участке. Подпорная стенка — это самый оптимальный способ создать комфортные и безопасные дорожки и площадки, потратив на это минимум площади участка. Так же это самый кардинальный способ решения склонов и откосов. Концепция обрела особую популярность так же среди владельцев небольших участков с плоским рельефом, позволяя создать красивые террасы, места для водных объектов, живописно разместить интересные растения.

Подпорные стенки в ландшафтном дизайне – это:

• оптимальное решение рельефа при больших перепадах высот;
• оригинальное стилистическое решение на плоских участках;
• возможность интересного декоративного оформления (древесина, артбетон, камень, кирпич) для придания саду неповторимого индивидуального облика;
• отличное место для коллекций хвойных растений, розария, цветников.
• идеальное решение для размещения водных объектов в саду — ручьев и небольших водоемов. На подпорных стенках или рядом с ними любая вода смотрится наиболее органично;
• прекрасное место для альпийской горки, гравийного сада, декоративных камней.

Особенности и дизайн подпорной стенки

По своей сути конструкция состоит из фундамента, основной части (тела) и декоративного оформления. При создании конструкции подпорной стенки специалист продумывает все нюансы с целью создания устойчивой и долговечной системы. Декор видимой части стенки имеет важное стилистическое значение. Именно декоративное оформление подпорных стенок грамотно и органично связывает участок с домом и другими постройками. В результате рождается сад. Атмосферные осадки так же могут оказывать разрушительное воздействие на конструкцию. Чтобы этого не происходило необходимо организовать дренаж, тем самым защитив стенки от повышенного износа.

Цена подпорной стенки

Создание красивого многоярусного ландшафта на приусадебном участке доступно каждому. В зависимости от финансовых возможностей заказчика мы прорабатываем и предлагаем индивидуальные решения. В случае существенного перепада высот подпорная стенка поможет сохранить как можно больше площади участка для повседневного практического использования. А на участке с небольшим уклоном подпорная стенка может выполнять декоративную функцию.

Подпорные стенки под ключ, Устройство подпорных стен Москва, Московская область цена от 3200 руб. «МАСТЕРСКАЯ ЛАНДШАФТА ВИОРИКИ ОСИПОВОЙ»

Главная/Услуги/Благоустройство территории в Москве и Московской области, цена под ключ от 5000р./Террасирование и подпорные стенки/Подпорные стенки

Подпорная стенка это элемент вертикальной планировки в виде специальной конструкции, сдерживающий подвижку грунта и часто имеющий декоративную обработку. Помимо их прямого предназначения, как инженерных сооружений, они нашли применение как художественно-декоративные элементы ландшафтного дизайна. Все стенки, возводимые при загородном строительстве можно условно разделить на: декоративные — используются в качестве архитектурно-художественного элемента. Применяются на плоских (ровных) и с небольшим уклоном участках как элемент ландшафтного дизайна и укрепительные — применяются для удержания грунта на уклонах местности. Широко применяются при террасировании естественных склонов с целью увеличения полезной площади для размещения элементов озеленения и благоустройства.

Строительство подпорных стенок

Любая подпорная стенка состоит из:

• Фундамент – часть стены, которая находится под землей и принимает на себя основную нагрузку от давления грунта.
• Тело – вертикальная часть конструкции (собственно стенка).
• Дренаж – водоотвод, необходимый для усиления прочности стенки.

Фундамент — это подземная часть несущей конструкции подпорной стенки. По степени заглубления фундаменты подпорных стенок подразделяются на фундаменты мелкого и глубокого заложения. Фундамент глубокого заложения — глубина заложения которых в 1,5 и более раза превышающая их толщину в поперечном сечении. Толщина фундамента и глубина его заложения зависит от размеров в конструкции подпорной стенки, характеристик подстилающих грунтов и глубины промерзания грунта.

Тело подпорной стенки — это наземная часть несущей конструкции, которая также выполняет и декоративные функции. Тело гравитационных подпорных стенок для обеспечения их устойчивости должно обладать достаточной массой. Оно может быть как жестко закрепленной, так и упругой конструкцией. Стенки с жестко закрепленной конструкцией — это стенки монолитной конструкции из бетона, кладки из камня, кирпича или бетонных блоков, связанных цементным раствором.

При строительстве подпорной стенки для повышения ее прочности необходимо создание дренажа и водоотвода. Повышение прочности конструкции подпорной стенки происходит за счет снижения давления воды со стороны грунта, и предотвращения явлений эрозии поверхностными водами. Дренаж также бореться с явлением морозного пученья грунта.

Что касается внешнего вида подпорных стен, то они могут быть изготовлены из различных материалов, например, из дерева, бетона, натурального камня, кирпича, габионов. От выбора этих материалов будет зависеть и объем работ, которые необходимо выполнить для устройства стенки. Подпорная стенка выполняет и декоративную функцию,может стать настоящей изюминкой участка. Вариантов украшения подпорной стенки может быть много – от облицовки интересным материалом, до декорирования вьющимися растениями или цветами-альпийцами.

Видео прогулка по законченному участку

Здесь наши специалисты закончили работы по озеленению и благоустройству и вы можете вместе с нами пройтись по пошаговой дорожке, рассмотреть поближе подпорную стенку из камня, подойти к декоративному пруду и полюбоваться газоном, который был устроен ранее посевным способом.

Благоустройство территории

Благоустройство территории дачного участка — основная и самая популярная услуга от компании «Мастерская Ландшафта». Строительство заезда на участок и площадки под автомобиль, возведение навеса, установка забора, сооружение дорожек с укладкой брусчаткой или тротуарной плиткой — все это вместе и еще многое другое можно сделать при заказе благоустройства под ключ от нашей компании.

Укладка тротуарной плитки

узнать больше

Укладка брусчатки

узнать больше

Заезды на участок

узнать больше

Площадка под машину

узнать больше

Отмостка вокруг дома

узнать больше

Облицовочная кладка

узнать больше

Подпорные стены

• Дом
• Офис планирования
• Управление зонированием
• Подпорные стены

• Три (3) копии планировки дома в масштабе;
• Плата за обработку наличными, чеком или кредитной картой (Visa, Mastercard или Discover) в соответствии с действующим Тарифным планом.
• Подпорные стены высотой более двух (2) футов должны быть разрешены в соответствии с требованиями Руководства по стандартам проектирования и строительства, а если они превышают четыре (4) фута, они должны отвечать следующим требованиям:

Минимальные требуемые отступы
Размер партии	Передний	Боковой	Задний
(а) Менее 10 000 кв. футов.	15 футов	5 футов	8 футов
(b) 10 000 кв. футов. на один акр	25 футов	6 футов	10 футов
(c) Более одного акра	35 футов	10 футов	15 футов

• Письменное разрешение Департамента общественных работ, отделение водораздела, требуется, если подпорная стена построена в зоне защиты ресурсов (посетите картограф округа GIS, чтобы просмотреть RPA и другие наложенные районы), и должно быть получено до подачи заявки на утверждение зонирования. Департамент общественных работ, отделение Watershed, находится по адресу: 5 County Complex Court, Suite 170, Prince William, VA 22192. С отделением можно связаться по телефону 703-792-7070;

• В качестве первого шага в процессе выдачи разрешений требуется проверка адреса. По вопросам, связанным с процессом проверки адреса, обращайтесь в офис службы геопространственных технологий по телефону (703) 792-6840 или [email protected]

  .

• Заявитель должен указать высоту и местоположение, а также указать высоту подпорной стены в соответствии с масштабом на плане участка.

• Утверждение также может потребоваться от Департамента услуг по развитию, Отдел развития зданий, после получения разрешения на зонирование.
  • Необходимо получить одобрение плана от Службы разработки; План должен включать высоту, местоположение и отметку; Для получения более подробной информации о минимальных требованиях к представлению плана свяжитесь с отделом развития по телефону (703) 792-6830 (TTY: 711) или по электронной почте [email protected] ;
  • Заявитель должен предоставить письмо о разрешении на строительство и три копии утвержденного плана в отдел зонирования;
  • Плата за обработку наличными, чеком или кредитной картой (Visa, Mastercard или Discover) в соответствии с действующим Тарифным планом;
  • Утверждение также может потребоваться от Департамента услуг по развитию, Отдел развития зданий, после получения разрешения на зонирование.

Для получения дополнительной информации о подпорных стенах позвоните в отдел зонирования по телефону (703) 792-6830 (телетайп: 711) или напишите по электронной почте [email protected]

Разрешение на подпорную стену | Услуги по развитию земли

Эта информация является наиболее распространенной для получения необходимых разрешений для вашего жилищного проекта и не отражает всех условий, с которыми вы можете столкнуться.

• Тип записи для применения
• Необходимые документы
• Кто должен обращаться за разрешением?

• Процесс получения разрешений
• Информация о плане здания
• Проверки

Подайте заявку на этот тип записи, если вы занимаетесь любым из следующих жилых проектов:

• Жилая подпорная стена
  • Строительство жилой подпорной стены, удерживающей более 3 футов земли, но менее 4 футов. Если более 4 футов, вам нужно будет следовать коммерческому процессу подпорной стены.

Примечание. Некоторые жилые объекты (например, многоквартирные дома и многоквартирные дома) считаются коммерческими в соответствии со строительными нормами и поэтому требуют разрешений на коммерческое строительство. Чтобы считаться жилым, вы должны: быть отдельным домом на одну или две семьи или таунхаусом и иметь не более 3 этажей над уровнем земли, как это определено кодексом.

В зависимости от объема вашего проекта могут потребоваться один или несколько из следующих документов:

• Архитектурные/конструктивные планы
  • Если подпорная стена является жилой, без ярусов, без штабеля, с ровной обратной засыпкой и без дополнительной нагрузки, которая удерживает не более 4 футов земли, вместо представления архитектурных планов можно использовать Типовые детали подпорной стены. Руководство по типовым деталям подпорной стены будет действовать как ваши планы.
• Отчет об оценке (ICC-es) может потребоваться, если вы используете сегментированные блоки.
• Идентификационный номер представления таблицы местоположения дома или плана оценки
• Разрешение Авторизация
  • Требуется, если заявитель не является владельцем или лицензированным подрядчиком.
• Аффидевит о праве собственности
  • Требуется, если информация о владельце не соответствует текущим налоговым записям, часто при наличии нового владельца.
• Освобождение от лицензии
  • Требуется, если лицензированный подрядчик не указан в заявке.

КТО ДОЛЖЕН ПОДАТЬ ЗАЯВКУ НА РАЗРЕШЕНИЕ?

Домовладельцы могут получать разрешения на свое имя. Тем не менее, настоятельно рекомендуется имеющим надлежащую лицензию подрядчику вытягивать разрешения в качестве ответственной стороны, чтобы округ мог лучше помочь в обеспечении соблюдения требований в отношении дефектной работы.

Выполните следующие шаги, чтобы получить необходимые утверждения и разрешения для вашего проекта. Жителям Вены и Клифтона требуется дополнительное разрешение от соответствующих городов.  Вы можете получить информацию о статусе вашей заявки на получение разрешения или архитектурного плана в PLUS.

Получите разрешение онлайн в PLUS. Если вы первый раз, вы должны сначала следовать инструкциям, чтобы зарегистрировать учетную запись.

После входа в систему подайте заявку на получение разрешения на строительство подпорной стены жилого дома и введите информацию, следуя подсказкам.

Сотрудники округа из Центра подачи заявок на получение разрешений, Департамента здравоохранения (если на колодце или септике), проверки плана здания, проверки участка и зонирования могут проверить ваш пакет на предмет полноты и соответствия зданию кодекс и постановления графства. Вы будете уведомлены о любых недостатках. Могут потребоваться корректировки плана, плата за повторную подачу и дополнительные подтверждающие документы.

Проверка плана здания отвечает за проверку того, что проекты, представленные для строительства, соответствуют Единому строительному кодексу штата Вирджиния, Правилам округа, Требованиям к почве для малых строительных проектов и всем другим применимым нормам и стандартам.

Что должно быть включено в ваши архитектурные/конструктивные планы подпорных стен:

• Минимальный масштаб ¼ дюйма = 1 фут; полноразмерный.
• Минимальный размер листа: 11 x 17 дюймов.
Кодовый год
• и местные критерии дизайна, использованные для дизайна.
• Имя, адрес и род занятий дизайнера.
• Если документ подготовлен профессиональным дизайнером, зарегистрированным в Вирджинии, покажите электронную подпись, печать и дату.
• План площадки или участка (если проект будет включать нарушение земельных участков площадью более 2500 кв. футов), показывающий, в том числе, расположение подпорных стен, границ собственности, любых существующих инженерных сетей и связанных с ними сервитутов, чертежи дополнительных нагрузок, условия дренажа.
• Технические условия на строительные материалы, материалы для обратной засыпки и требования к уплотнению.
• Поперечные сечения и конструктивные детали для конкретного участка проекта (стандартные или общие детали неприемлемы).
• Уклон земли в верхней и нижней части.
• Детали ограждения, включая анкерное крепление.
• Способ дренажа за стеной.
• Подписанные электронной подписью и запечатанные копии проектных расчетов, демонстрирующие коэффициент запаса прочности 1,5 для следующего:
  • скользящие, переворачивающиеся и
  • глобальная стабильность:
    • В непотомакской пластовой глине и для некритической подпорной стены, определенной в Разделе 4-0303.8-A PFM, уменьшите до 1,25 для определенных в лаборатории параметров грунта.
    • Для потомакской пластовой глины и для некритических подпорных стенок, определенных в Разделе 4-0303.8-A PFM, уменьшить до 1,25, если получено и использовано в анализе лабораторное измеренное испытание на остаточную прочность.
• Параметры почвы, как указано ниже.
  • Несущая способность (максимум 2000 фунтов на квадратный фут).
  • Боковое давление грунта (минимум 60 фунтов на фут).
  • Коэффициент трения (максимум 0,35).
• Геотехнический отчет требуется для стен высотой более 6 футов или в соответствии с требованиями Таблицы 4.1 Руководства по общественным объектам (PFM) округа Фэрфакс, но не требует предварительного представления и утверждения Отделом развития и инспекции участка (SDID), когда пределы расчистки (LOC) не в проблемных грунтах по ПФМ 4-0206; если LOC находится на почвах класса проблем III и / или IVA, то рекомендуется предварительное рассмотрение и одобрение SDID. См. онлайн в Руководстве по общественным сооружениям (encodeplus. com)
• Отчет об оценке (ESR) и проектные документы в соответствии с ESR для сегментированных стен и любых других стен, не спроектированных в соответствии со Строительным кодексом штата Вирджиния
.
• Общий анализ стабильности для условий, перечисленных ниже.
  • Стены высотой более 6 футов, с обратной засыпкой и/или откосами подошвы круче 2H:1V и расположенные на грунтах класса проблем III и/или IVA.
  • Стены высотой более 6 футов, с обратной засыпкой и/или откосами подошвы круче 4H:1V и расположенные на морской глине или грунтах Marumsco.
  • Общий анализ устойчивости подпорных стен высотой более 8 футов должен быть выполнен, чтобы определить, необходимы ли структурные или земляные работы для достижения достаточного коэффициента безопасности от обрушения откоса, как определено в PFM § 4-0303.8B
  .
  • Критические удерживающие конструкции, как определено в разделе PFM 4-0303.8-A.
  • Если требуется общий анализ устойчивости, этот анализ будет рассмотрен главным инженером-геотехником округа в рамках процесса проверки плана строительства.
• Все стены высотой 10 футов и более должны соответствовать требованиям Программы специальных проверок или критериям, перечисленным ниже.
  • При наличии проблемного грунта согласно геотехническому отчету требуется специальная проверка грунтового основания, независимо от высоты подпорной стены.
  • Как указано зарегистрированным профессиональным дизайнером (RDP).
  • Согласно отчету об услугах по оценке (ESR) указанной настенной системы.
• Все стены высотой 10 футов и более должны быть представлены с письмом от инженера-геотехника (GER), в котором указывается совпадение параметров грунта, использованных при проектировании подпорных стен.

Дополнительную информацию см. в разделе «Минимальные требования к представлению плана здания».

Residential Fast Track

Residential Fast Track позволяет клиентам с небольшими несложными проектами по благоустройству дома получать ускоренную проверку специальным персоналом в порядке очереди.

Дополнительная информация

Чтобы определить влияние вашего проекта на вашу собственность, необходимо представить один из перечисленных ниже типов планов, связанных с участком. Чтобы узнать больше, ознакомьтесь с нашей публикацией Site-Related Plans или обратитесь в Центр подачи заявок на получение разрешений.

• ОБЗОР МЕСТОПОЛОЖЕНИЯ ДОМА
  Подробную информацию см. в разделе «Отправка схем расположения домов».

• ПЛАН КОНСЕРВАЦИИ
  План консервации очень похож на план расположения домов, но также показывает меры по борьбе с эрозией и наносами. Вы можете использовать его, когда ваш проект затрагивает 5000 квадратных футов или меньше, и улучшения дренажа и контроля качества воды не требуются. Если вы не соответствуете этим условиям, вы должны представить план оценивания.

• ПЛАН РАСПРЕДЕЛЕНИЯ
  План выравнивания представляет собой чертеж вашего участка, на котором показана топография, новое строительство и улучшения. Он требуется, когда ваш проект нарушает более 2500 квадратных футов, блокирует существующие схемы дренажа или почву необходимо вырезать или засыпать. более 18 дюймов.

ПРОБЛЕМНЫЕ ПОЧВЫ

Почвы с проблемами поведения считаются проблемными почвами. Если ваш проект должен быть построен на проблемной почве, ваш фундамент может быть спроектирован инженером и проверен лицензированным специалистом, утвержденным округом. Узнать больше . Чтобы определить, есть ли на вашем участке проблемные почвы, свяжитесь с Центром внесения удобрений. Чтобы получить дополнительную информацию об инспекциях проблемных почв, свяжитесь со службой строительной инспекции по номеру или позвоните по телефону 703-631-5105, телетайп 711.

Прежде чем приступить к раскопкам для вашего проекта, вы должны сначала связаться с Miss Utility по адресу va811.com или по номеру 811, телетайп 711. Miss Utility — это бесплатная служба, которая отмечает подземные коммуникации.
