Подпорные стенки: виды, конструкции, технология устройства

Обустройство земельного участка на сложном рельефе требует строительства укрепляющих сооружений. Они помогут разбить сад на склонах, предотвратят обрушения грунта возле постройки и станут декоративным украшением двора. Используя подпорные стенки в ландшафтном дизайне, можно превратить крутые склоны в озелененную систему террас. Участок разбивается на зоны с прямыми уступами в виде ступеней. Для строительства конструкции применяют разные материалы, но чтобы они на 100% справились со своей задачей, необходимо соблюдать точные расчеты и ряд правил, о которых сегодня поговорим.

Содержание

• 1 Виды и назначение подпорных стенок
• 2 Основные элементы подпорных конструкций
  • 2.1 Факторы, влияющие на устойчивость сооружения
  • 2.2 Увеличение устойчивости стены
  • 2.3 Подземная часть – фундамент
  • 2.4 Дренаж и гидроизоляция
• 3 Кирпичная стена
• 4 Каменная стена
• 5 Подпорка из покрышек
• 6 Подпорка из шпунтовых свай
• 7 Армогрунтовая подпорка
• 8 Стена из бетона
• 9 Деревянная стена

Виды и назначение подпорных стенок

Подпорные конструкции по функциональности условно разделяют на два вида:

• декоративные стенки выполняют функцию архитектурного украшения двора, являясь элементом ландшафтного дизайна. Их устанавливают на ровных или с малым уклоном земельных участках;
• укрепительные конструкции применяют в благоустройстве террас на естественных склонах. Декоративные функции сооружений уходят на второй план. Главная их задача – удержать грунт крутых склонов, увеличивая полезную площадь под высадку деревьев и растений.

Практика планирования земельных участков показывает, что обязательное строительство стенок требуется на уклоне грунта более 8%. Особенно важно сооружение на участках, расположенных вблизи оврагов и водоемов. Они укрепят склоны, предотвращая сползание грунта от дождевой и талой воды.

Основные элементы подпорных конструкций

Декоративные и укрепительные стенки различаются между собой. Каждая из них исполняет свою роль, но все они имеют три основных составляющих:

• подземное основание стены – фундамент. Именно ему припадает вся тяжесть давления грунта;
• наземное строение – тело стены. Внутренняя поверхность соприкасается с грунтом по всему периметру ограждаемой возвышенности. Ровная или косая лицевая сторона стенки выполняет декоративные функции украшения ландшафта;
• защитные строения – водоотвод и дренаж. Коммуникации способствуют отводу влаги из почвы. Их наличие обязательно, так как скопление воды за внутренней поверхностью стены могут разрушить ее.

Факторы, влияющие на устойчивость сооружения

Строительство стены лучше доверять специалистам, так как она является сложным инженерным сооружением. Имея строительные навыки, можно самостоятельно возвести конструкцию, главное учитывать влияющие на нее основные факторы:

• установку конструкции необходимо делать на устойчивом грунте: супесь, глина, щебень и прочие;
• устойчивость конструкции зависит от уровня промерзания грунта, который должен быть не более 150 см от поверхности земли;
• минимальное залегание грунтовых вод должно находиться на глубине 1 м. Лучший показатель залегания воды – 1,5 м;
• наземная часть самостоятельно построенной стены не должна превышать 1,4 м. Более высокие сооружения должны обустраивать профессионалы, так как требуются сложные расчеты.

Увеличение устойчивости стены

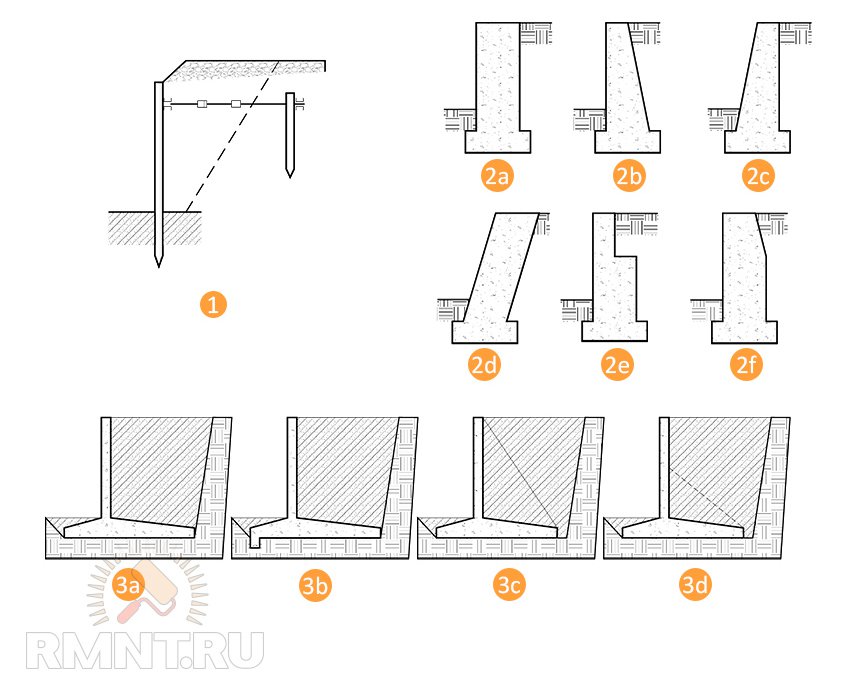

Проектируя подпорную стенку, надо не только обращать внимание на прочность, но и обеспечить устойчивость к опрокидыванию или сдвигу с места. Достигают таких показателей проведением следующих мероприятий:

• внутреннюю сторону стены сооружают под наклоном в сторону насыпи земли для уменьшения на нее давления;
• неровные грани внутренней стороны стены так же уменьшают давление почвы. Выстроить такие грани в бетонной или ж/б конструкции возможно на стадии заливки. Для этого деревянный опалубок каждого заливаемого бетоном слоя сдвигают на 10 см относительно друг друга. После того, как бетон застынет, на нем делают небольшие сколы. Кладку кирпичных или каменных стен выполняют с выступами;
• обязательно обустраивают дренаж;
• выстроенная консоль с наружной стороны стены обеспечит ей устойчивость. Эта конструкция имеет вид выступа от фундамента;
• на боковое давление стенки влияет удельный вес засыпного грунта. Уменьшить давление помогут пустотелые гранулы засыпного утеплителя из пенополистирола. Их добавляют в почву при засыпке внутренней стороны стенки;
• уменьшают давление установленные к внутренней стороне стенки утеплительные плиты. Их изготовляют из мебельного наполнителя или материала для разрыхления земли, применяемого в сельском хозяйстве;
• хороший результат дает разгрузочная площадка. Ее выстраивают в центральной части стенки с внутренней стороны. Этот выступ использует вертикальные силы грунта находящегося сверху над ним, направляя их в работу, повышающую устойчивость конструкции.

Подпорная стена с разгрузочной площадкой. 1-стенка, 2-разгрузочная площадка

Подземная часть – фундамент

Стена высотой более 30 см требует обязательного строительства фундамента. Чем выше показатель мягкости и неустойчивости грунта, тем глубже должно быть заложено основание. Оптимальные пропорции глубины основания и высоты наземной части, зависящие от почвы, выглядят так:

• глубина основания по отношению к высоте надземной части стены на плотной почве составляет 1/4;
• для грунта средней рыхлости – 1/3;
• показатель на рыхлой и мягкой почве составляет 1/2.

Заливку основания выполняют глиной или цементным раствором. В качестве добавок применяют щебень, гравий, куски бетона.

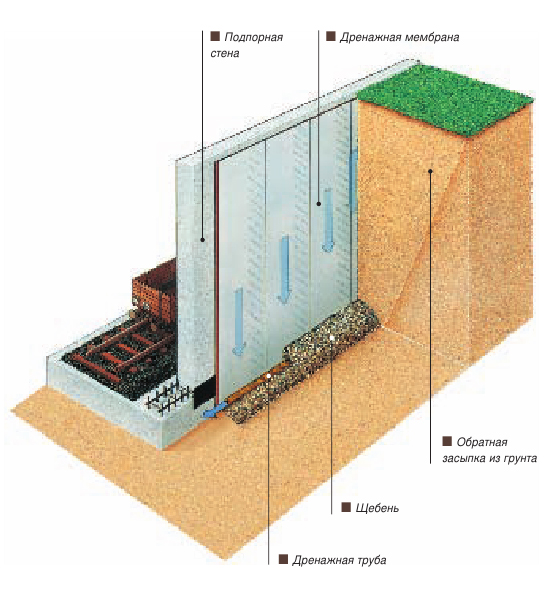

Дренаж и гидроизоляция

Для продления срока службы конструкции необходимо позаботиться о гидроизоляции и отводе воды. Гидроизоляцию делают битумной мастикой, покрывая внутреннюю сторону стены. Для надежности можно закрепить несколько слоев рубероида. Далее приступают к сооружению водоотвода. Их бывает три вида:

• поперечный вид состоит из оставленных при строительстве стены отверстий диаметром 10 см в каждом втором или третьем ряду кладки. Так же возможно пробивание отверстий в готовой стене, после чего в них вставляют куски трубы. Через проделанные под уклоном отверстия вода будет стекать за пределы участка;
• конструкция продольного водоотвода состоит из уложенной под землей перфорированной трубы диаметром 10-15 см. Ее располагают вдоль стенки на уровне с основанием. Сверху трубу окутывают геотекстильной лентой. Просачиваясь сквозь геотекстиль, вода попадает в трубу через отверстия и отводится в дренажный колодец;
• комбинированный водоотвод состоит совместно из поперечного и продольного вида.

Для предотвращения разрушения от воды надземной части стены, сверху устанавливают под уклоном козырек или карнизный блок.

После обустройства коммуникаций приступают к засыпке промежутка между опорной стенкой и склоном. Засыпку выполняют слоями, трамбуя каждый из них. Для первых слоев хорошо подойдут строительные отходы кирпича, камня, песок крупной фракции, гравий. Верхний слой засыпают растительным грунтом. Чтобы сооружение набрало прочности, его оставляют без нагрузки на пару недель. Только потом можно начинать озеленять террасы высадкой растительности.

Кирпичная стена

Непростой в строительстве является подпорная стенка из кирпича, но и сложной ее назвать нельзя. Кладку выполняют как при обычном строительстве, только меньшей толщины. Стенку высотой 50-80 см выкладывают в полкирпича. Сооружение высотой 1 м строят в кирпич. Крупные стены высотой более 1 м выкладывают в 1,5 кирпича. Главное правило устройства кирпичной стены – соблюдение соотношения длины к толщине 1/3. Если стена построена не из декоративного кирпича, ее лицевую сторону украшают облицовочным материалом.

Каменная стена

Строительство сооружения из камня выполняют двумя способами:

• сухая кладка камня подразумевает его скрепление садовым грунтом. Такие швы засаживают декоративными растениями;
• кладка камня на цементном растворе получается более прочной.

Стенка из природного камня

Оптимальным вариантом для подпорной стенки является использование прочного камня: гранит, базальт и другие виды. Большой вес камня требует закладки под него фундамента. Его ширина должна превышать ширину стены в три раза. Для невысоких сооружений достаточно основания из крупного камня. Если строение будет большим, основание необходимо бетонировать.

Траншею роют на 10 см шире будущего основания. Дно засыпают 30 см слоем смеси песка с гравием. Траншею заливают бетоном с добавлением мелкого камня. Его высота должна быть ниже уровня земли на 15 см. После застывания основания начинают выкладку камня.

Подпорка из покрышек

Стену из автомобильных покрышек выкладывают ступенями по отношению откоса. Крепление покрышек выполняют с помощью свай, насаживая их сверху. Внутренние края первого ряда покрышек со стороны откоса упирают в стенки свай. Противоположный край верхнего ряда покрышек фиксируют хомутами к корпусу свай со стороны внутреннего диаметра. Промежуточные ряды покрышек насажены полностью на сваях и закреплены. Внутри шины засыпают щебнем или камнем.

Подпорка из шпунтовых свай

Устройство стенки из шпунтовых свай является сплошной конструкцией. Материал может быть разным: пластик, дерево, металл или железобетон. Боковые стенки шпунтовых свай оборудованы передним и задним замком соединения. Вначале в землю вбивают шпунтовую сваю с передним замком. Следующую вбивают с задним замком. Далее выполняют их соединение между собой замком, который для плотности смазывают связующим веществом. Дополнительно оно предотвращает продольное смещение шпунтовых свай относительно друг друга.

Армогрунтовая подпорка

Неплохой альтернативой каменной и деревянной конструкции является армогрунтовая подпорка. Устройство сооружения основывается на послойном заматывании грунта в геотекстильное полотно. В настоящее время армогрунтовая подпорка обустраивается из плетеных георешеток, заполненных землей или щебнем. Для уменьшения смещения стены устанавливают дополнительные металлические анкера. Сверху сооружение облицовывают плитами.

Стена из бетона

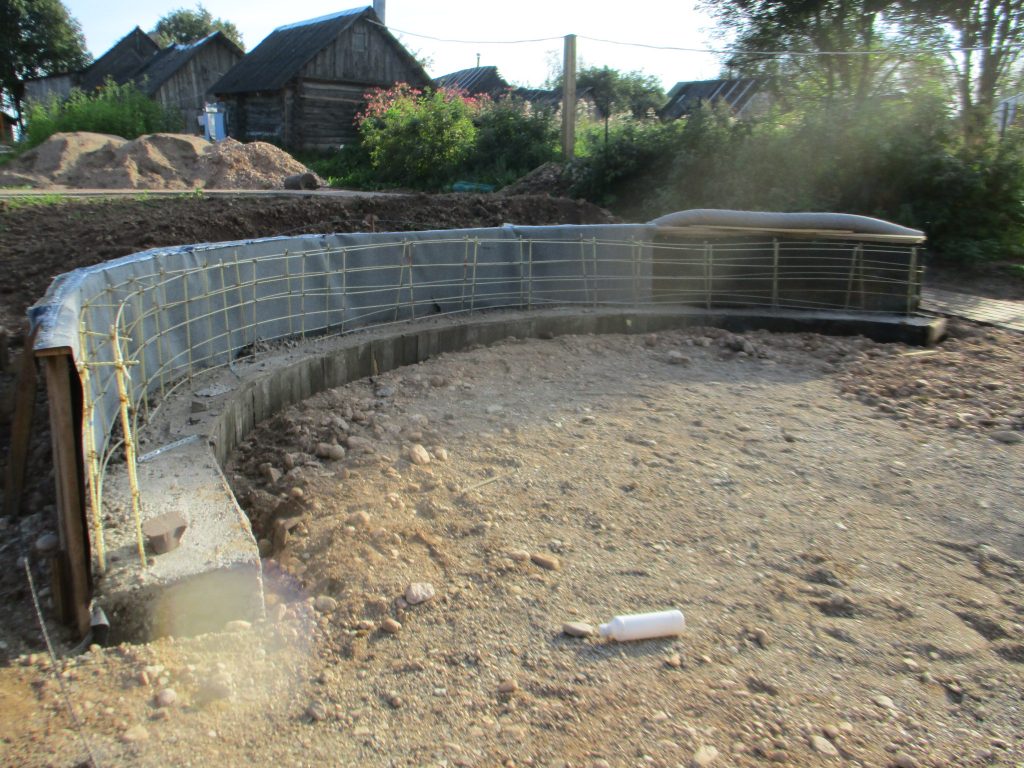

Монолитная стена из бетона требует установки опалубка. Вначале роют траншею и засыпают дно щебнем. Сверху укладывают армирующую сетку и начинают строить опалубок из толстых досок по периметру траншеи. Далее идет послойная заливка бетоном. После застывания предыдущего слоя, опалубок подымают вверх для заливки следующего слоя. Процесс повторяют до достижения нужной высоты.

Деревянная стена

Деревянную подпорку лучше делать из бревен диаметром 12-18 см. Длина бревен зависит от высоты стены плюс 50 см, уходящих в землю. Устройство сооружения довольно простое:

• в траншее глубиной 50 см из вертикально установленных бревен делают стену;
• между собой бревна скрепляют проволокой и гвоздями;
• траншею заливают бетоном;
• внутреннюю сторону бревен, которая будет находиться в земле, обрабатывают машинным маслом или битумом.

Аналогично из бревен делают заборчик – подпорку. Отличие только в том, что установка бревен происходит с соблюдением промежутка. Далее в промежуток плотно вбивают бревна меньшей толщины и бетонируют в траншее.

Определяясь с типом подпорной стенки необходимо учитывать все нюансы конструкции и дизайнерских предпочтений. После завершения строительства архитектурное строение украсит ландшафт земельного участка.

Подпорные стенки — какие бывают и как их создать? Виды, особенности возведения. Фото — Ботаничка

Подпорные стенки — основной инструмент для работы со сложным рельефом на участке. С их помощью не только создают террасы или играют с плоскостями и выравниванием, но и подчеркивают красоту пейзажа рокариев и альпинариев, изменение высоты, стиль сада, его характер. Подпорные стенки позволяют играть с приподнятыми и опущенными площадками, скрытыми зонами и зелеными комнатами. Современные и экологичные сухие стенки или более основательные и сложные конструкции помогают недостатки сада превратить в его главные преимущества.

Для чего нужны подпорные стенки?

Идеально ровные участки – большая редкость. Плоские, не требующие никаких глобальных усилий, выделенные специально под сады, где большую площадь должен занять огород, стандартные дачные участки из абсолютной нормы превратились в далеко не самый модный и перспективный вариант. И ситуаций, когда для достижения этого навязанного стереотипами прошлого идеала специально разравнивают всю площадь сада, становится все меньше. А вот таких проектов, в которых ровный или почти ровный рельеф дополнительно меняют, создавая перепады и уровни, наоборот, становится больше.

То, что раньше считали вызовом и задачей лишь для профессионалов, сегодня все чаще называют благословением. Ведь изначально интересный рельеф—это шанс не просто создать неповторимый, не похожий ни на один другой сад, но и отличный способ «профилактики» от скуки, монотонности и дисгармонии в его оформлении. Сложности или перепады рельефа участка превращают простой пейзаж в интересный, создавая разнообразие и с точки зрения озеленения, и будущей атмосферы сада.

Работать с участками сложного рельефа и рельефом в целом позволяют средства создания и укрепления перепадов высот. И главными из них являются подпорные стенки. С мелкими перепадами рельефа, пологими склонами или откосами с плотной, устойчивой почвой работают при помощи укрепляющего озеленения, специальных почвопокровников и кустарников. Но с крутыми склонами, обрывами, легким грунтом, большими уступами и перепадами высот больше 50 см можно работать только при помощи подпорных стен. Они просто не имеют альтернатив там, где растения не могут сдержать осыпание почвы или справиться с ее массой.

Подпорные стенки — единственный инструмент создания постоянных объектов, расположенных ниже или выше «центрального» уровня сада — горизонта. Это конструкции или сооружения, которые противодействуют боковому давлению почвы и удерживают грунт от сползания и укрепляют склоны, откосы, впадины и выпуклости.

С точки зрения функциональности к подпорным стенкам можно отнести абсолютно любую конструкцию, главной задачей которой является укрепление склона, создание террас или препятствование осыпанию и разрушению почвы.

Все подпорные стенки – объекты одновременно функциональные и декоративные. С точки зрения ландшафтного дизайна и эстетики они принадлежат к числу вертикальных объектов и структурирующих элементов. Они разделяют участки на зоны, маскируют то, что хочется скрыть, создают фон, привносят порядок и гармонию.

В последние годы декоративная роль подпорных стенок стала доминирующей и их все чаще стали использовать только для эстетической цели без видимой практической роли. Но и своего статуса единственного инструмента для работы с оврагами, откосами, склонами и прочими перепадами высот они не теряют.

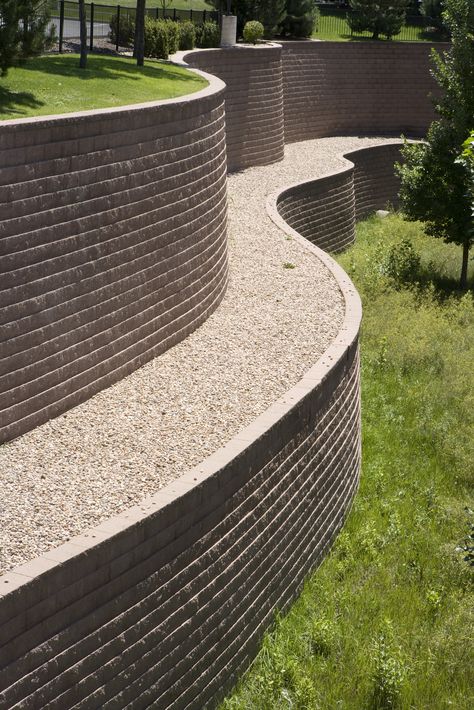

Использование подпорных стенок в дизайне сада

Подпорные стенки должны решать одновременно две задачи — декоративную и практическую. Функции удержания почвы, укрепления склона, откоса и обрыва должны сочетаться с подчеркиванием, четким обыгрыванием красоты и характера перепада высот и уровней.

Подпорные стенки в ландшафтном дизайне используют:

• для создания террас в многоуровневом саду, разбитом на ровные площадки-террасы;
• создания ровных пространств и зон на участках со сложным рельефом;
• имитирования сложных и горных ландшафтов;
• разделения функциональных зон и обрамления площадок;
• «консервации» сложного природного рельефа;
• дополнения или замены каменистых садов;
• обрамления цветников и создания многоуровневых и вертикальных клумб;
• дополнения водоемов и объектов малой архитектуры (в том числе замена стен у беседок, павильонов или пергол).

В зависимости от роли, подпорные стенки разделяют на поддерживающие (функциональные) или сугубо эстетические.

Функциональные особенности подпорных стенок

Подпирание, защита, подчеркивание склонов и изменений высот – задача, которая решается просто, сказать так было бы большой ошибкой. Надежность, долговечность, устойчивость к эрозии и разрушению — главные характеристики любого из выбранных способов игры с перепадами высот, о которых обязательно нужно подумать при планировании и обустройстве.

При подборе решений для закрепления склонов и игры с рельефом главными всегда остаются практические характеристики. Ведь надежность и функциональность в вопросе работы с перепадами высот важнее любых эстетических визуальных задач.

Функциональное назначение и выбор типа подпорных стенок определяют после анализа следующих ключевых факторов:

• угол или степень уклона рельефа;
• высота уступа или разница между уровнями рельефа;
• тип почвы, ее «легкость», рыхлость, водо- и воздухопроницаемость, склонность к эрозии;
• состав и структура почвенных слоев подпираемого уровня;
• площадь подпираемого участка и протяженность подпорной стенки;
• расположение и вид подпираемого уровня.

Долговечность, устойчивость и плотность скрепления материалов, которые будут удерживать склоны и уступы, должны быть тем выше, чем выше и сложнее показатели по всем вышеперечисленным параметрам. Чем сложнее рельеф и участок, тем долговечнее должны быть и подпорные стенки.

Крутые склоны подпирают не просто обычными стенками, а конструкциями из очень тяжелого природного камня или его искусственной альтернативы с достаточно мощным для выполняемой задачи основанием-фундаментом. Чем выше перепад высоты и круче склон, тем больше риск ошибок. Крутые откосы и обрывы лучше поручить укреплять профессионалам или хотя бы получить консультацию по поводу сооружения на них подпорных конструкций.

Эстетические особенности подпорных стенок

Не только о практических нюансах нужно подумать при обустройстве подпорных стенок. Ведь в выборе стратегии и способа защиты склонов и перепадов важны также и следующие факторы:

• архитектура дома;
• доминирующие материалы на участке;
• имеющиеся или запланированные элементы оформления сада;
• бюджет и возможности;
• стратегия озеленения сада;
• регулярный или пейзажный тип сада;
• выбранный стиль оформления.

При выборе материалов для создания подпорных стенок бюджетные вопросы – одни из самых важных. Для сооружения таких конструкций всегда выбирают самые доступные, недорогие варианты.

Для сухих стенок можно использовать специальные постелистые камни для сухой кладки, камни для гидротехнических сооружений, осыпные камни, валунные и другие природные камни, а можно применять и остатки строительных материалов, б/у материалы (бетонные блоки, силикатный кирпич, бетонные трубы и пр.) или отбросы и выбраковки из каменоломен.

Кирпич и старый кирпич используют для песчаных, каменистых и очень легких почв. Главный критерий подбора материалов для подпорной стенки – долговечность и устойчивость к разрушению под воздействием любых погодных факторов.

Обычно расположение, размер и тип подпорной стенки «диктует» сам рельеф. Но при искусственной имитации перепадов высот и подчеркивании особенностей профиля участка всегда стоит помнить о нескольких принципах ее обустройства:

• сооружение должно вписаться в участок в целом и конкретную зону с соблюдением гармонии массы, контуров, линий, пропорций и текстур, не перетяжеляя пейзаж, но и не теряясь в нем;
• подпорные стенки, если есть возможность, всегда ориентируют на солнечную сторону;
• высота подпорной стенки должна соответствовать не только заданному уровню перепада высот или желаемому перекрытию зоны, но и основным архитектурным и структурным объектам на участке.

Виды подпорных стенок

С точки зрения разницы в характере и стратегии создания подпорных стенок их разделяют на условно естественную защиту и архитектурные решения.

Естественные опорные стенки — функциональные конструкции, которые создают максимально близкую к природе иллюзию, имитируют естественные защитные элементы. Такие подпорные стенки создают из необработанного и грубо обработанного камня. И преимущественно используют натуральные материалы и безбетонные варианты конструкции.

Архитектурные разграничители и подпорные конструкции — решения подчеркнуто рукотворные и максимально выразительные по структуре, форме и стилю. Чаще всего, это конструкции, апеллирующие к классической архитектуре или использующие искусственные материалы и бетонные конструкции.

Для удобства ориентирования в разнообразии подпорных конструкций все стенки условно разделяют на сухие, не предусматривающие скрепления цементными смесями, и монолитные. Но на практике видов стенок куда больше. К основным разновидностям подпорных стенок принадлежат следующие варианты.

Сухие подпорные стенки

Сухие подпорные стенки – это конструкции, выполняющие задачу за счет правильного использования массы камней или блоков. Они представляют собой выполненные под легким уклоном в сторону откоса стенки из сложенных друг на друга плит, камней или блоков.

Сухие стенки можно возводить из сланцеватого камня, валунов, бутового камня и даже клинкерного кирпича. Чаще всего для них используют песчаник, известняк и доломит. Но для экономии средств и там, где есть проблемы с доступом к каменоломням, можно использовать искусственный камень и бетонные блоки и для такого способа кладки. В выборе материалов стоит соблюдать принцип повторения или создания общих связей с дорожками, террасой, домом и водными объектами.

Такой вариант подпорной стенки — абсолютный фаворит современного ландшафтного дизайна. Они меняются со временем и своеобразным образом эволюционируют, экологичны, устойчивы к мелким изменениям рельефа, наиболее надежны. Из-за отсутствия цельной конструкции гораздо более эффективны и выполняют те же функции, что и скрепленные бетоном стенки. Но сухие подпорные стенки не являются чужеродной «незыблемой» конструкцией и прекрасно вписываются в биосреду сада.

Они пропускают воду и воздух, позволяют свободно развиваться растениям, предоставляют приют для животных и полезных насекомых. Несмотря на бытующее заблуждение, они уместны не только в пейзажном стиле, ведь характер стенки можно сделать и регулярным (речь идет о стиле).

Габионы или каркасные подпорные стены

Габионы или каркасные подпорные стены – все больше набирающий популярность вариант простого укрепления склонов. Однослойные или многослойные габионы – это блоки или ящики из металлической сетки и других материалов, заполненные гравием, булыжником, щебнем, строительными отходами, б/у материалами и обладающие огромным весом, способным удерживать любой уклон.

Габионы бывают мелкими и крупными, их просто устанавливают на подготовленную дренажную подушку, «выстраивая» стену из блоков.

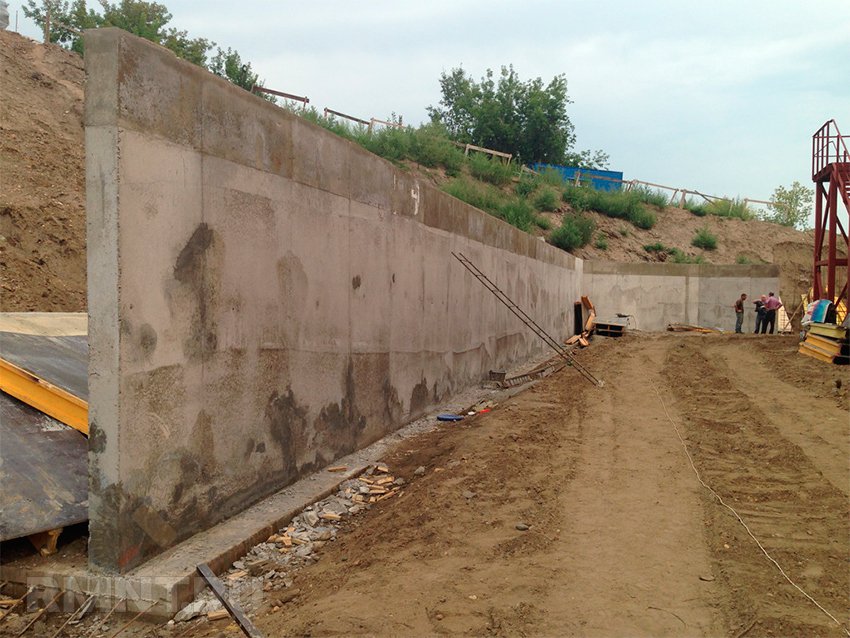

Бетонные стены

Бетонные стены — архитектурный элемент, сразу вызывающий ассоциации с европейскими парками и классическими приемами ландшафтного дизайна. Они играют особыми цветами при покраске и оформлении растениями, прекрасно комбинируются с вьющимися культурами, открывают много возможностей в оформлении и считаются недорогим видом подпорных конструкций.

Но любой просчет в сооружении, фундаменте, уклоне конструкции следует считать необратимым. Бетонные конструкции не могут приспосабливаться к изменению сада, они мало отзывчивы на изменения, склоны к разрушению и требуют особой тщательности при изготовлении. Их возведение лучше доверить профессионалам, самостоятельно решаясь на разбивку такой подпорной стены только при наличии достаточного опыта и навыков.

Подпорные стенки комбинированной кладки

Подпорные стенки комбинированной кладки создают по принципу сухих стенок, но со скреплением отдельных элементов кладки бетонным раствором для увеличения их устойчивости.

Деревянные стенки

Огромные стволы и срубы деревьев в качестве подпорной стенки используют редко и в основном только те, у кого есть свободный доступ к древесине. Если после вырубки старых растений остались мощные стволы, то после очистки от веток и нарезки на одинаковые части их используют для создания подпорных стенок.

Сооружение сводится к созданию подушки из дренажных материалов и установке стволов деревьев в ровную стенку под наклоном в сторону откоса с защитным слоем гравия между почвой и самими срубами. Скрепляют такие стенки при помощи специальных колышек из твердых пород дерева.

Для высоких подпорных стенок и крутых склонов этот вариант не подходит, но если нужна стенка небольшой высоты, такая конструкция отлично справится со своей задачей. Отдельным видом такого типа подпорных стенок считают фашинную кладку – использование переплетенных прутьев ивы или других подобных растений для укрепления верхнего слоя почвы.

Подпорные стены из дерна

Стены из дерна – оригинальный вариант подпорных конструкций, который аналогичен сухим стенкам по методу сооружения. Только вместо камней и их альтернативы используют разрезанный на одинаковые прямоугольники старый дерн. Обычно этот вариант подпорных стенок сооружают те, кто заменяет или убирает старые крупные газоны.

Растущая по краям трава и плотность дернины позволяют травяной стене выполнять удерживающие функции для не слишком крупных откосов и вполне полноценно заменять невысокие подпорные стенки.

Сложности и правила создания опорных стенок

В создании опорных стенок довериться рукам специалистов своего дела всегда было и остается самым надежным вариантом. Считается, что безопасными для самостоятельного сооружения являются подпорные стенки высотой до 75 см. Чем сложнее конструкция, тем выше риск ошибок и разрушения стенки со временем.

Любые проекты, включающие высоту подпорной стенки более 1 м, с созданием опорных столбов, деформационных швов, сложным для дренирования грунтом, наличием ниш или встроенных цветников и вертикальных садов, требуют разработки полноценного строительного проекта.

Для всех без исключения стенок характерны общие требования к основанию – создание гравийно-песчаной подушки или ее аналога под конструкцией. Строительные материалы, каменная и кирпичная крошка, гравий, щебень, минеральные смеси, крупнозернистый или гравилатный песок, черепки, строительные отходы укладывают слоями, создавая своеобразную подушку по всей будущей длине подпорной стенки.

Для уплотнения дренажной подушки каждый слой проливают водой. По ширине основание должно превышать саму стенку на 30%, а вот глубину определяют в зависимости от высоты самой стенки и веса материалов — от 30 до 50 см.

Все подпорные стенки высотой от 100 см требуют сооружения фундамента. Под фундамент также закладывают дренажную подушку. Возведение стенки проводят только после того, как фундамент будет залит, застынет и пройдет как минимум несколько недель для проверки его качества и устойчивости.

Особенности возведения подпорных стенок определяются типом конструкции.

Особенности возведения сухих подпорных стенок

Сухие подпорные стенки – конструкции, где для укрепления склона используют природные условия, вес самого камня и использованных материалов. Все они представляют собой конструкции с легким наклоном в сторону подпираемого участка, созданные на широком дренажном основании. Для их сооружения нет нужды заливать фундамент и создавать дополнительные укрепления.

Структура всех сухих стенок одинакова. Их начинают возводить с самых крупных камней, укладывая на них камни поменьше и сдвигая их постепенно в сторону склона:

1. Для создания подушки в основании стенки вырывают глубокую траншею, глубиной в половину будущей высоты стенки и шириной, двукратно превышающей ширину самой стенки.
2. Вырытую траншею на ¾ заполняют смесью крупнозернистого песка, щебня, гравия и минеральной смеси — плотного, крупнофрагментарного дренажа. Гравийно-песчаную подушку всегда создают слоями, тщательно смачивая каждый слой после насыпания.
3. Первый камень или плиту устанавливают ниже уровня почвы — «утапливают» — на подготовленную подушку, размещая его на отдалении от скоса.
4. Пространство между камнем или плитой и почвой откоса засыпают гравием, крупным песком, минеральными смесями, смесью гравия, щебня, каменой крошки или строительных отходов и песка — защитным «буферным» слоем.
5. Камень за камнем, слегка смещая в сторону подкрепляемого откоса, возводят стенку, тщательно заполняя свободное внутреннее пространство выбранным дренажом или гравием.

Особенности возведения других подпорных стен

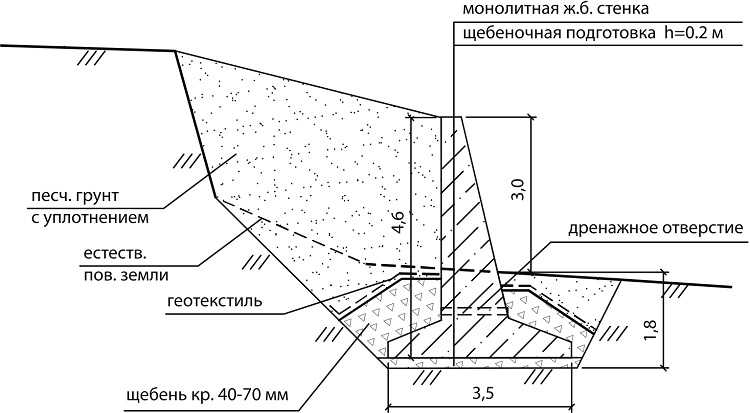

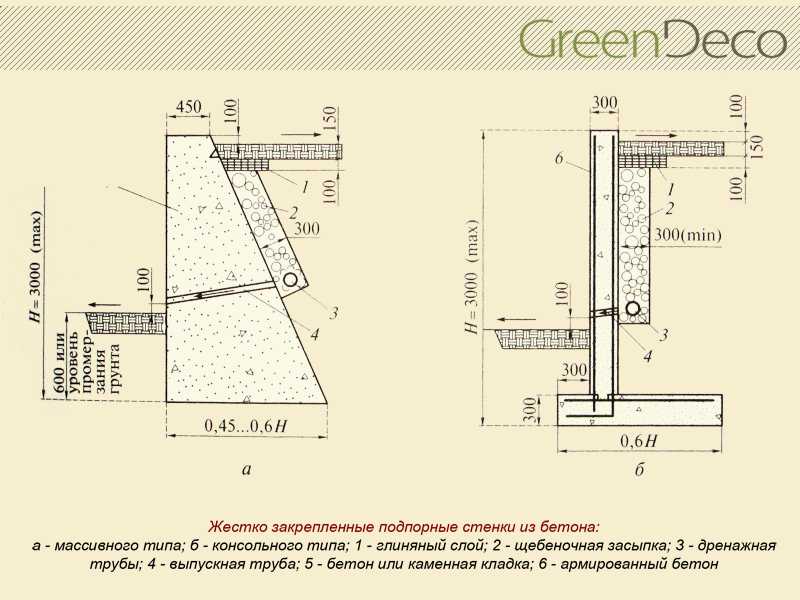

Для бетонных подпорных стенок необходимы не только правильно подобранные бетонные смеси, но и укрепляющая арматура и опалубка. Сооружают их в два этапа — сначала создают дренажную подушку и при потребности заливают фундамент. Затем устанавливают опалубку и арматуру и проводят заливку каркаса.

Для длинных стенок не обойтись без температурных зазоров и специальной дренажной системы отвода воды. Качественное высыхание бетонной конструкции — ключевой момент в сооружении бетонных подпорных стенок. Их внешнюю сторону можно выкрасить или дополнительно облицевать, добиваясь сходства со стеной из камня.

Сооружение стен из габионов сводится к у   становке блоков на подготовленную песчано-щебневую подушку, которую создают по общим принципам

Создание комбинированных стен проводят по принципу сухой кладки, скрепляя отдельные элементы цементным раствором (обычно скрепляют неустойчивые, неплоские камни и более мелкие элементы с крупными плитами и валунами).

Строительство подпорной стены: 8 правил и запретов

Фото: istockphoto.com

Уменьшение эрозии почвы, превращение крутых склонов в террасированные фоны, создание акцентов в ландшафте — подпорные стены служат многим целям. Действительно, они являются одними из наиболее распространенных способов устранения проблем, вызванных холмистой местностью! Хорошо построенные подпорные стены превращают непригодные для работы склоны в полезное наружное пространство для сада.

Однако, несмотря на простой внешний вид, эти стены требуют тщательного планирования, иногда профессионального проектирования, чтобы сохранить свою форму. Почва тяжелая, особенно если она промокла от недавнего ливня, поэтому основная подпорная стена (четыре фута в высоту и 15 футов в длину) потенциально должна поддерживать до 20 тонн давления грунта. С каждым дополнительным футом высоты давление почвы существенно увеличивается. Просчитайте свои строительные планы, и вы можете получить слабую стену, которая рискует выбухнуть или, что еще хуже, вообще рухнуть. Именно по этой причине подпорные стены высотой более четырех футов должны быть спроектированы и построены профессионалами.

Более короткие подпорные стены могут быть сооружены энтузиастами-любителями, обладающими некоторыми базовыми знаниями в области строительства. Это похоже на тебя? Если вы хотите запачкать руки и улучшить свой ландшафт с помощью подпорной стены, эти рекомендации по строительству подпорной стены помогут вам начать с хорошего.

Влияние подпорной стены на естественный поток воды может повлиять на ваших соседей, поэтому в некоторых сообществах домовладельцам требуется получить разрешение до начала строительства. Возможно, вам придется представить планы вашей стены и запланировать осмотр имущества, чтобы убедиться, что строительство подпорной стены не создаст проблем с дренажем.

Заодно позвоните в DigSafe (811) — общенациональную службу, которая уведомит местные коммунальные службы о том, что вы планируете копать. Они могут определить, будут ли мешать их закопанные линии, и отметить их точное местоположение.

Реклама

Фото: istockphoto.com

Подпорные стенки могут быть изготовлены из различных материалов, от монолитного бетона и крупных бревен до природного камня и даже кирпича. Для целей «сделай сам» выбирайте готовые блоки, которые предназначены специально для строительства подпорных стен; фиксирующий фланец по нижнему краю обеспечивает надежное соединение между рядами. Эти блоки (доступные в серых и землистых тонах с гладкими или текстурированными поверхностями, как эти в The Home Depot) можно найти практически в любом магазине товаров для дома, а также во многих садовых центрах.

Прочность вашей подпорной стены зависит от ее несущей системы. Для подпорной стены из сложенных блоков высотой не более четырех футов траншея, заполненная тремя дюймами щебня, поможет предотвратить смещение и оседание стены. Точная глубина траншеи зависит от предполагаемой высоты стены, но следуйте этому эмпирическому правилу: копайте траншею так, чтобы она составляла восьмую часть стены плюс три дюйма. Например, если вы хотите, чтобы окончательная высота вашей подпорной стены составляла три фута (36 дюймов), вам нужно выкопать траншею глубиной восемь дюймов, чтобы разместить три дюйма щебня и около пяти дюймов (или восьмую видимая подпорная стена), чтобы начать стену ниже уровня земли.

Фото: istockphoto.com

Первый ряд (или ряд блоков) закладывает основу для остальной части стены, поэтому очень важно сделать ее идеально ровной. Если это не так, последующие ряды также не будут ровными, в результате чего подпорная стенка станет кривобокой и непривлекательной. Используйте строительный уровень высотой 4 фута, чтобы убедиться, что слой гравия под первым рядом блоков выровнен, прежде чем вы начнете устанавливать блоки. Любые несоответствия здесь будут отображаться выше на стене.

Реклама

Стена, упирающаяся в грунт, который она удерживает, с меньшей вероятностью будет выталкиваться наружу под давлением грунта, чем обычная вертикальная стена. Спроектируйте и постройте подпорную стену так, чтобы она имела уклон не менее одного дюйма на каждый фут подъема (высоты). К счастью, работа с блоками подпорной стены позволяет невероятно легко реализовать эту конструкцию «ступеньки назад»! Фиксирующий фланец на нижнем крае каждого блока направляет его в положение, защелкивающееся немного позади нижнего блока, предотвращая выталкивание верхних блоков наружу.

Грунтовые воды – естественный враг подпорных стен. Когда он насыщает глинистые грунты, они вспучиваются и оказывают чрезмерное давление на тыльную сторону стены. Чтобы избежать поломки, предусмотрите дренаж одновременно со строительством подпорной стены. Засыпка пространства за блоками щебнем, а затем установка гибкой перфорированной водосточной трубы (доступной в The Home Depot), также называемой «дренажной плиткой», у основания стены может создать необходимый путь отвода грунтовых вод. Перфорированная труба отводит грунтовые воды к каждому концу стены, откуда они могут безвредно стекать. Концы водосточной трубы должны выйти на каждом конце стены, и вы можете покрыть их щебнем, чтобы замаскировать их внешний вид.

СВЯЗАННЫЕ: 10 лучших вещей, которые вы можете сделать для своей почвы

После того, как ваша водосточная труба будет на месте, вы должны заполнить оставшееся пространство за блоками песком или мелким гравием — любой из них позволит воде просачиваться в водосточную трубу у основания стены. Для достижения наилучших результатов засыпайте несколько дюймов материала после укладки каждого ряда блоков и используйте ручную трамбовку для уплотнения материала. Утрамбовывая засыпку через каждые шесть дюймов или около того, вы обеспечите ее плотную укладку, что обеспечит дополнительную поддержку от давления почвы за стеной.

Реклама

Фото: istockphoto.com

В то время как подпорные стены высотой более четырех футов должны быть спроектированы профессионалами, вы можете сделать решение для высокого склона своими руками, создав две или более более коротких «многоуровневых» подпорных стен, а не одну высокую стену. Ряд коротких стен добавляет визуальную текстуру, и каждая отдельная стена будет выдерживать меньший вес почвы, что снижает вероятность их разрушения. При строительстве многоуровневого набора подпорных стен расположите более высокую стену за нижней стеной на расстоянии, вдвое превышающем высоту нижней стены. Например, если нижняя стена имеет высоту три фута, более высокая стена должна быть отодвинута как минимум на шесть футов от нижней. Это не позволяет более высокому создавать давление на более низкое.

Нужна помощь?

Некоторые работы лучше доверить профессионалам. Получите бесплатную оценку от ближайших к вам специалистов по обслуживанию газонов без каких-либо обязательств.

Найдите профессионалов

Как построить прочную подпорную стену, которая прослужит вам всю жизнь

Блоки подпорной стены очень тяжелые. Вы же не хотите поднимать их дважды. Узнайте, как правильно построить прочную подпорную стену с первого раза.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 18

Как построить долговечную подпорную стену

Любой, у кого крепкая спина, может собрать кучу блоков и построить красивую каменную подпорную стену. Но требуется умение и планирование, чтобы построить привлекательную стену, которая также может выдерживать огромное давление, игнорировать силы гравитации, стоять десятилетиями и смеяться в лицо Матери-Природе.

Именно такую ​​стену мы хотели научиться строить, поэтому обратились к трудолюбивым специалистам по проектированию. Они показали нам, что все дело в прочном основании, правильном дренаже и правильных материалах для работы. Они также поделились несколькими полезными советами, которые они накопили за эти годы.

2 / 18

Советы Construction Pro

Какой ширины должна быть траншея под подпорной стеной?

Траншея, в которой вы собираетесь строить подпорную стенку, должна быть широкой, глубокой и ровной. Размер траншеи должен быть таким, чтобы было достаточно места для блока и не менее 8 дюймов пространства позади него. Выкопайте достаточно глубоко, чтобы полностью засыпать хотя бы один полный ряд, включая место для 6-8 дюймов основного материала. Выровняйте траншею, чтобы обеспечить ровный слой основного материала. Это поможет предотвратить опрокидывание стены после циклов замораживания/оттаивания. Наши специалисты используют лазерный уровень и веху для определения глубины траншеи.

3 / 18

Советы Construction Pro

Уплотнение траншеи

Уплотнение грунта на дне траншеи с помощью ручной трамбовки или виброплиты. Этим шагом часто пренебрегают. Экскаватор и даже ручные лопаты могут всколыхнуть и разрыхлить верхний дюйм или два слоя почвы, и этого достаточно, чтобы ваша стена осела — оседание — это плохо!

4 / 18

Советы Construction Pro

Укладка основания из щебня

Наши специалисты отдают предпочтение щебню для основания, а не природному гравию, выкопанному из карьера. Щебень немного дороже. Тем не менее, он обеспечивает лучший дренаж, и из-за более острых углов камня требует меньшего уплотнения, и после уплотнения он остается таким.

Джо и Джейк обнаружили, что щебень размером от 1/2 дюйма до 3/4 дюйма лучше всего подходит для выдерживания подъемных сил, создаваемых суровыми циклами замерзания/оттаивания здесь, в Миннесоте. Избегайте округлых камней, таких как мелкий гравий или речной камень; они не образуют прочных взаимосвязанных связей, как угловатый камень.

Оставьте камень не более чем на 1/2 дюйма выше желаемой конечной высоты, а затем сделайте пару проходов ручной трамбовкой или виброплитой. Вы заметите, что камень уплотнился почти на 100 процентов, как только он будет уложен в траншею. Тот же тип камня будет использоваться для обратной засыпки, что также устраняет необходимость перевозки нескольких материалов.

5 / 18

Советы по строительству

Правильный первый курс

Используйте торпедный уровень, чтобы выровнять каждый блок спереди назад, и либо 4-футовый, либо 6-футовый уровень, чтобы держать каждый курс ровным и ровным. Установите блоки тяжелым резиновым или пластиковым молотком. Чрезвычайно важно, чтобы первое блюдо было ровным и ровным, поэтому не торопитесь. Старайтесь прокладывать трассу как можно ближе к центру траншеи.

6 / 18

Подметание перед укладкой

Даже небольшой камешек на поверхности блока сместит лежащий над ним камень. И этот изогнутый блок повлияет на тот, что над ним, и так далее. Этот маленький камень может в конечном итоге создать непривлекательный горб на верхнем ряду.

7 / 18

Шаг вверх после двух полных курсов ниже уровня

Если стена идет вверх по холму, продолжайте каждый базовый курс в гору до тех пор, пока вершина второго курса не окажется на уровне уровня, а затем начните второй базовый курс на эта точка. Если у вас есть возможность, может быть проще выкопать и проложить самый нижний слой, прежде чем выкапывать траншею для следующего шага, особенно если вам придется подниматься несколько раз. Сэкономьте немного денег и установите самый дешевый стиль/цвет, который соответствует стилю стены (обычно серого цвета) на нижнем ряду, так как он не будет виден.

8 / 18

Советы Construction Pro

Как установить дренаж в подпорной стене

Дренаж в подпорной стене — невероятно важная часть строительства каменной стены. После укладки нескольких рядов засыпьте стену камнем, чтобы она соответствовала высоте уклона перед стеной, а затем положите перфорированную дренажную плитку поверх камня. Установите дренажные тройники и дренажную решетку через каждые 25–50 футов, в зависимости от ожидаемого количества дождевой воды, которая будет стекать на стену. Разрежьте один блок вниз, чтобы разместить сливную решетку. Свинтите части водосточной плитки вместе, чтобы они не развалились, когда будут покрыты камнем. Кроме того, по возможности сливайте плитку с дневным светом на концах стен.

9 / 18

Какие блоки подпорной стены лучше?

Эти твердые блоки тяжелые. Доступны более легкие пустотелые блоки, но их нельзя разделить, потому что при их разрезании будут видны пустоты. Также некоторые пустотелые блоки требуют индивидуальной обратной засыпки, что занимает много времени. Эти профессионалы предпочитают блоки Versa-Lok, которые скрепляются штифтами, а не выступом на дне, потому что блоки с штифтами лучше работают на более крутых поворотах, а плоское дно облегчает их штабелирование. Они также обнаружили, что небольшая задняя кромка на некоторых блоках с кромками может растрескиваться, что ослабляет стену.

10 / 18

Советы Construction Pro

Разрезные блоки для черновой отделки

Если конец блока будет виден, и вы хотите, чтобы он соответствовал другим шероховатым поверхностям, используйте разделитель блоков.

11 / 18

Гладкие пропилы пилой

Для ровного реза используйте бензопилу, подобную этой. Эта пила может резать с водой или без нее. Вода удаляет пыль, но создает грязную суспензию, которая может оставить пятна на таких поверхностях, как проезжие части и тротуары. Если вы не пользуетесь водой, убедитесь, что пыль не попадает в дом или на соседний дом.

12 / 18

Маркировка порезов карандашом из мыльного камня

Эти профессионалы любят мыльный камень, потому что линии, нанесенные жирными карандашами и маркерами, могут оставаться видимыми в течение длительного времени, в то время как мыльный камень смывается дождем. Недостатком является то, что мыльный камень не работает на мокрых блоках. Вы можете найти эти карандаши в интернет-магазинах.

13 / 18

Стыки в шахматном порядке и держите их плотно

Расположите нахлесты в шахматном порядке и старайтесь, чтобы стыковые соединения между блоками были как можно плотнее. Большие зазоры могут создать проход для воды и отложений. Какой бы тип блока вы ни использовали, обязательно следуйте инструкциям производителя.

14 / 18

Советы Construction Pro

Почему следует засыпать камнем

Versa-Lok рекомендует уплотнять угловой камень при засыпке, но сверьтесь с инструкциями по установке для типа используемого блока. Обратная засыпка примерно на 8-10 дюймов ниже верхней части замковых камней. Это позволит достаточно места для верхнего слоя почвы и дерна.

15 / 18

Советы Construction Pro

Выравнивание замков

Закрепите замковые камни с помощью специального клея для ландшафтных блоков, который со временем остается гибким. Перед нанесением клея убедитесь, что блоки сухие. Свисают замковые камни примерно на 1-1-1/2 дюйма. Джо и Джейк используют обрывок 2×4 в качестве ориентира.

16 / 18

Подпорные стены с ярусами

Если вы строите многоуровневые подпорные стены, отодвиньте каждый ярус на достаточное расстояние, чтобы вес и давление верхней стены не разрушили стену под ней. Эмпирическое правило состоит в том, чтобы отделять ярусы стены на расстоянии, которое не менее чем в два раза превышает высоту стены ниже. Таким образом, если нижняя стена имеет высоту 4 фута, стена над ней должна быть построена на расстоянии не менее 8 футов от нее.

17 / 18

Высокие стены нуждаются в проектировании

Стены высотой более 4 футов, скорее всего, потребуют разрешения на строительство и плана, составленного лицензированным инженером. Инженер укажет ширину и глубину основания, насколько глубоко должен быть заглублен базовый слой и следует ли использовать георешетку (систему армирования грунта).
