Технология возведения подпорных стеновых конструкций

02.07.21 Статьи

Возведение подпорных стеновых конструкций необходимо на участках, которые имеют неровный рельеф. Их назначение — предотвратить сползание грунта вдоль уклона и выровнять участок. При постройке могут быть использованы бетонные блоки, камень, кирпич, даже древесина в сочетании с геосинтетическими материалами. Зачастую представляет собой монолитное сооружение.

Виды подпорных стеновых конструкций

Уклон на участке заполняется грунтом вплоть до ее границы, чтобы получить горизонтальное положение. Так выравнивается весь участок или его часть.

Обычной подсыпки часто бывает недостаточно: со временем грунт все равно начнет смещаться вниз. Во избежание лишних расходов лучше сразу заняться устройством подпорной стенки.

В конструктивном плане сооружение является обычной стеной. Она должна опираться на надежный фундамент. Размеры стенки зависят от масштабов уклона: она может быть небольшой, а может быть высокой и толстой.

1. укрепление склона в районах жилой и промышленной застройки, различных инженерных сооружений, дорог;
2. террасирование сельскохозяйственных земель;
3. в декоративных целях.

Принимая во внимание условия эксплуатации и нагрузку на подпорную стенку, выделяют следующие виды, в зависимости от строительного материала:

1. Армированная георешетка. Она не только надежно укрепляет конструкцию, но и делает ее сейсмоустойчивой. Георешетка способна снизить вертикальное напряжение на основание земляного полотна, увеличить несущую способность и повысить сопротивляемость нагрузкам. Она также делает сооружение устойчивым к воздействию неблагоприятных факторов внешней среды.
2. Монолитная железобетонная конструкция. В сочетании с мощным фундаментов обладает наиболее высокими несущими способностями.Срок службы составляет более 50 лет. При этом процесс возведения отличается высокой трудоемкостью, требует много времени и материала.
3. Сборный бетон. Менее стоек к сдвигающей нагрузке, однако времени на сооружение нужно меньше.
4. Камень. В зависимости от породы камня может служить более 50 лет. Для этого вида необходим прочный фундамент и внимательный подбор сырья.

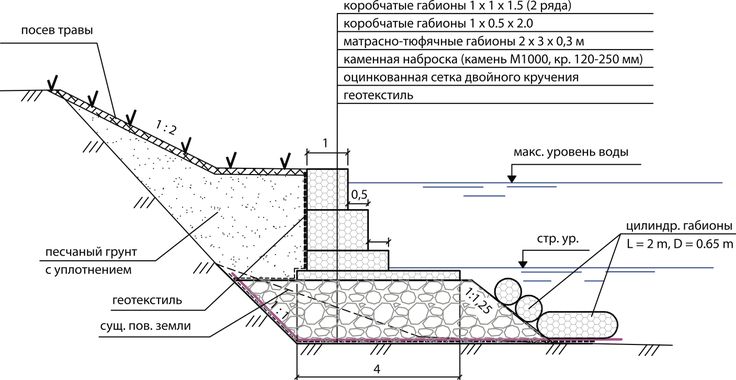

5. Габионы. Обладают средними несущими характеристиками. Мощное основание для них не нужно. Сооружение прекрасно справляется с небольшими проседаниями и подвижками почвы. Благодаря хорошей проницаемости, отсутствует необходимость устройства дренажа. В зависимости от качества сетки срок эксплуатации может также превышать 50 лет. Габионы легко монтируются, спецтехника для этого не нужна. Однако возможны суффозия грунта и прорастание растений.
6. Блоки строительные. Низкая устойчивость к сдвигающим и боковым нагрузкам. Для них необходимо обустроить фундамент. Отличаются быстрой установкой.
7. Пиломатериалы. Характеризуются коротким сроком службы и низкими несущими способностями.
8. Профлист. Используется для возведения подпорных стенок недавно. Подходит для сооружений небольшой высоты. Монтаж быстрый и простой.

Процесс возведения подпорной стенки с применением армированной георешётки ГЕОКОРД®

Материал для подпорных стенок необходимо подбирать к каждому конкретному случаю. Кроме того, они делятся на следующие группы:

• в зависимости от высоты: низкие (менее 1 м), средние и высокие (более 1 м)
• по величине подземной части: глубокого заложения и неглубокого
• исходя из расположения: стоят отдельно или соединены с другими сооружениями.

Любая подпорная стенка подвергается воздействию собственного веса, насыпанного на основание веса грунта, силы сцепления грунта и основания, а также бокового давления грунта на стенку. Последнее стремится сдвинуть стенку с места и опрокинуть ее. Устойчивость конструкции можно достичь разными способами:

1. за счет массы стенки;
2. за счет сочетания массы стенки и массы грунта на основании;
3. благодаря надежному защемлению основания в коренном грунте;
4. при незначительной массе стенки за счет веса грунта, который лежит на основании фундамента.

После выбора необходимого материала, можно приступать к возведению конструкции.

Технология возведения подпорных стенок

В промышленных масштабах чаще всего строят подпорные стенки из бетона. Они идеально подходят, если необходимо выполнить террасирование или укрепить участок с большим уклоном.

Более серьезными являются армогрунтовые сооружения. С их помощью можно устраивать основания, откосы повышенной крутизны при строительстве насыпей и отвесные подпорные стены.

Армогрунтовая конструкция — это система, которая состоит из слоев несвязного грунта. Армирующую функцию выполняют полимерные материалы: георешетки и геотекстиль. Укладка в грунт геосинтетиков осуществляется послойно, горизонтально. Как итог — композитная конструкция, которая может воспринимать внутренние, внешние динамические нагрузки, а также боковое давление грунта от неармированной засыпки.

Главными факторами, которые необходимо учитывать при строительстве таких конструкций, являются качество используемых материалов, точные расчеты и соблюдение технологии возведения.

Подпорная стенка с применением армированной георешётки ГЕОКОРД® (1 год спустя)

Механизм системы связан с коэффициентом сцепления грунта обратной засыпки и геосинтетического материала. Превышение предельных значений сдвиговой прочности грунта приводит к возникновению критической поверхности скольжения в активной зоне конструкции. В этой зоне трение и расклинцовка активируют восприятие нагрузки армирующими элементами. Нагрузки передаются в устойчивую пассивную зону конструкции. Т.е. при достаточной степени взаимодействия грунта и геосинтетика недостаток прочностных показателей грунта компенсируется за счет прочности геоматериала на растяжение. Благодаря этому сохраняется устойчивость конструкции.

Такие подпорные стенки применяют при возведении звукозащитных барьеров, автодорожных и железнодорожных насыпей, устоев мостов. Армирование с помощью геосинтетиков — это самый экономически выгодный метод. Он применяется все чаще и уже считаются стандартными техническими решениями.

• общее снижение затрат
• снижение материалоемкости конструкции
• сокращение трудоемкости работ
• уменьшение сроков монтажа конструкции

Необходимые материалы для возведения подпорных стеновых конструкций: армированную георешетку ГЕОКОРД® и нетканый геотекстиль ГЕОНИТ-Н® Вы можете купить в компании ПРЕСТОРУСЬ. Являясь крупнейшим производителем и поставщиком геосинтетических материалов, мы предлагаем нашим клиентам только высококачественную продукцию, соответствующую всем международным стандартам. Благодаря этому Вы сможете реализовать любые, даже самые сложные и амбициозные проекты.

Подпорные стенки из георешетки — это ближайший аналог габионных стенок. Они могут быть гравитационными, могут быть с армированным грунтом. Стенки с георешеткой самые дешевые и отлично подходят для ландшафтного дизайна.

Применение ГЕОСТЕП® и ГЕОКОРД® при обустройстве сельскохозяйственной площадки во Вьетнаме

Мы применяли армированную георешетку ГЕОКОРД® при строительстве сельскохозяйственного комплекса во Вьетнаме в 2017-2018 годах.

1. снизились общие затраты, что позволило существенно сэкономить на строительстве;
2. снизилась материалоемкость конструкции;
3. сократилась трудоемкость работ;
4. уменьшился срок монтажа конструкции.

Подпорные стенки: виды, конструкции, технология устройства

Обустройство земельного участка на сложном рельефе требует строительства укрепляющих сооружений. Они помогут разбить сад на склонах, предотвратят обрушения грунта возле постройки и станут декоративным украшением двора. Используя подпорные стенки в ландшафтном дизайне, можно превратить крутые склоны в озелененную систему террас. Участок разбивается на зоны с прямыми уступами в виде ступеней. Для строительства конструкции применяют разные материалы, но чтобы они на 100% справились со своей задачей, необходимо соблюдать точные расчеты и ряд правил, о которых сегодня поговорим.

Содержание

• 1 Виды и назначение подпорных стенок
• 2 Основные элементы подпорных конструкций
  • 2.1 Факторы, влияющие на устойчивость сооружения
  • 2.2 Увеличение устойчивости стены
  • 2.3 Подземная часть – фундамент
  • 2.4 Дренаж и гидроизоляция
• 3 Кирпичная стена
• 4 Каменная стена
• 5 Подпорка из покрышек
• 6 Подпорка из шпунтовых свай
• 7 Армогрунтовая подпорка
• 8 Стена из бетона
• 9 Деревянная стена

Виды и назначение подпорных стенок

Подпорные конструкции по функциональности условно разделяют на два вида:

• декоративные стенки выполняют функцию архитектурного украшения двора, являясь элементом ландшафтного дизайна. Их устанавливают на ровных или с малым уклоном земельных участках;
• укрепительные конструкции применяют в благоустройстве террас на естественных склонах. Декоративные функции сооружений уходят на второй план. Главная их задача – удержать грунт крутых склонов, увеличивая полезную площадь под высадку деревьев и растений.

Практика планирования земельных участков показывает, что обязательное строительство стенок требуется на уклоне грунта более 8%. Особенно важно сооружение на участках, расположенных вблизи оврагов и водоемов. Они укрепят склоны, предотвращая сползание грунта от дождевой и талой воды.

Основные элементы подпорных конструкций

Декоративные и укрепительные стенки различаются между собой. Каждая из них исполняет свою роль, но все они имеют три основных составляющих:

• подземное основание стены – фундамент. Именно ему припадает вся тяжесть давления грунта;
• наземное строение – тело стены. Внутренняя поверхность соприкасается с грунтом по всему периметру ограждаемой возвышенности. Ровная или косая лицевая сторона стенки выполняет декоративные функции украшения ландшафта;
• защитные строения – водоотвод и дренаж. Коммуникации способствуют отводу влаги из почвы. Их наличие обязательно, так как скопление воды за внутренней поверхностью стены могут разрушить ее.

Факторы, влияющие на устойчивость сооружения

Строительство стены лучше доверять специалистам, так как она является сложным инженерным сооружением. Имея строительные навыки, можно самостоятельно возвести конструкцию, главное учитывать влияющие на нее основные факторы:

• установку конструкции необходимо делать на устойчивом грунте: супесь, глина, щебень и прочие;
• устойчивость конструкции зависит от уровня промерзания грунта, который должен быть не более 150 см от поверхности земли;
• минимальное залегание грунтовых вод должно находиться на глубине 1 м. Лучший показатель залегания воды – 1,5 м;
• наземная часть самостоятельно построенной стены не должна превышать 1,4 м. Более высокие сооружения должны обустраивать профессионалы, так как требуются сложные расчеты.

Увеличение устойчивости стены

Проектируя подпорную стенку, надо не только обращать внимание на прочность, но и обеспечить устойчивость к опрокидыванию или сдвигу с места. Достигают таких показателей проведением следующих мероприятий:

• внутреннюю сторону стены сооружают под наклоном в сторону насыпи земли для уменьшения на нее давления;
• неровные грани внутренней стороны стены так же уменьшают давление почвы. Выстроить такие грани в бетонной или ж/б конструкции возможно на стадии заливки. Для этого деревянный опалубок каждого заливаемого бетоном слоя сдвигают на 10 см относительно друг друга. После того, как бетон застынет, на нем делают небольшие сколы. Кладку кирпичных или каменных стен выполняют с выступами;
• обязательно обустраивают дренаж;
• выстроенная консоль с наружной стороны стены обеспечит ей устойчивость. Эта конструкция имеет вид выступа от фундамента;
• на боковое давление стенки влияет удельный вес засыпного грунта. Уменьшить давление помогут пустотелые гранулы засыпного утеплителя из пенополистирола. Их добавляют в почву при засыпке внутренней стороны стенки;
• уменьшают давление установленные к внутренней стороне стенки утеплительные плиты. Их изготовляют из мебельного наполнителя или материала для разрыхления земли, применяемого в сельском хозяйстве;
• хороший результат дает разгрузочная площадка. Ее выстраивают в центральной части стенки с внутренней стороны. Этот выступ использует вертикальные силы грунта находящегося сверху над ним, направляя их в работу, повышающую устойчивость конструкции.

Подпорная стена с разгрузочной площадкой. 1-стенка, 2-разгрузочная площадка

Подземная часть – фундамент

Стена высотой более 30 см требует обязательного строительства фундамента. Чем выше показатель мягкости и неустойчивости грунта, тем глубже должно быть заложено основание. Оптимальные пропорции глубины основания и высоты наземной части, зависящие от почвы, выглядят так:

• глубина основания по отношению к высоте надземной части стены на плотной почве составляет 1/4;
• для грунта средней рыхлости – 1/3;
• показатель на рыхлой и мягкой почве составляет 1/2.

Заливку основания выполняют глиной или цементным раствором. В качестве добавок применяют щебень, гравий, куски бетона.

Дренаж и гидроизоляция

Для продления срока службы конструкции необходимо позаботиться о гидроизоляции и отводе воды. Гидроизоляцию делают битумной мастикой, покрывая внутреннюю сторону стены. Для надежности можно закрепить несколько слоев рубероида. Далее приступают к сооружению водоотвода. Их бывает три вида:

• поперечный вид состоит из оставленных при строительстве стены отверстий диаметром 10 см в каждом втором или третьем ряду кладки. Так же возможно пробивание отверстий в готовой стене, после чего в них вставляют куски трубы. Через проделанные под уклоном отверстия вода будет стекать за пределы участка;
• конструкция продольного водоотвода состоит из уложенной под землей перфорированной трубы диаметром 10-15 см. Ее располагают вдоль стенки на уровне с основанием. Сверху трубу окутывают геотекстильной лентой. Просачиваясь сквозь геотекстиль, вода попадает в трубу через отверстия и отводится в дренажный колодец;
• комбинированный водоотвод состоит совместно из поперечного и продольного вида.

Для предотвращения разрушения от воды надземной части стены, сверху устанавливают под уклоном козырек или карнизный блок.

После обустройства коммуникаций приступают к засыпке промежутка между опорной стенкой и склоном. Засыпку выполняют слоями, трамбуя каждый из них. Для первых слоев хорошо подойдут строительные отходы кирпича, камня, песок крупной фракции, гравий. Верхний слой засыпают растительным грунтом. Чтобы сооружение набрало прочности, его оставляют без нагрузки на пару недель. Только потом можно начинать озеленять террасы высадкой растительности.

Кирпичная стена

Непростой в строительстве является подпорная стенка из кирпича, но и сложной ее назвать нельзя. Кладку выполняют как при обычном строительстве, только меньшей толщины. Стенку высотой 50-80 см выкладывают в полкирпича. Сооружение высотой 1 м строят в кирпич. Крупные стены высотой более 1 м выкладывают в 1,5 кирпича. Главное правило устройства кирпичной стены – соблюдение соотношения длины к толщине 1/3. Если стена построена не из декоративного кирпича, ее лицевую сторону украшают облицовочным материалом.

Каменная стена

Строительство сооружения из камня выполняют двумя способами:

• сухая кладка камня подразумевает его скрепление садовым грунтом. Такие швы засаживают декоративными растениями;
• кладка камня на цементном растворе получается более прочной.

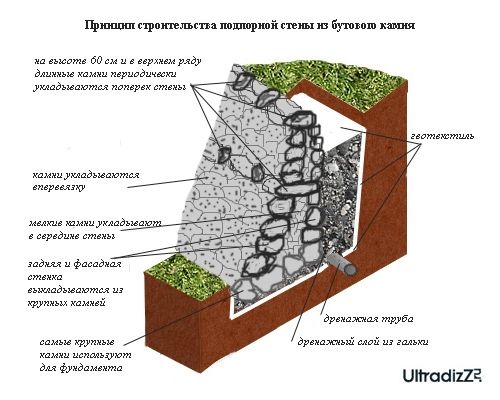

Стенка из природного камня

Оптимальным вариантом для подпорной стенки является использование прочного камня: гранит, базальт и другие виды. Большой вес камня требует закладки под него фундамента. Его ширина должна превышать ширину стены в три раза. Для невысоких сооружений достаточно основания из крупного камня. Если строение будет большим, основание необходимо бетонировать.

Траншею роют на 10 см шире будущего основания. Дно засыпают 30 см слоем смеси песка с гравием. Траншею заливают бетоном с добавлением мелкого камня. Его высота должна быть ниже уровня земли на 15 см. После застывания основания начинают выкладку камня.

Подпорка из покрышек

Стену из автомобильных покрышек выкладывают ступенями по отношению откоса. Крепление покрышек выполняют с помощью свай, насаживая их сверху. Внутренние края первого ряда покрышек со стороны откоса упирают в стенки свай. Противоположный край верхнего ряда покрышек фиксируют хомутами к корпусу свай со стороны внутреннего диаметра. Промежуточные ряды покрышек насажены полностью на сваях и закреплены. Внутри шины засыпают щебнем или камнем.

Подпорка из шпунтовых свай

Устройство стенки из шпунтовых свай является сплошной конструкцией. Материал может быть разным: пластик, дерево, металл или железобетон. Боковые стенки шпунтовых свай оборудованы передним и задним замком соединения. Вначале в землю вбивают шпунтовую сваю с передним замком. Следующую вбивают с задним замком. Далее выполняют их соединение между собой замком, который для плотности смазывают связующим веществом. Дополнительно оно предотвращает продольное смещение шпунтовых свай относительно друг друга.

Армогрунтовая подпорка

Неплохой альтернативой каменной и деревянной конструкции является армогрунтовая подпорка. Устройство сооружения основывается на послойном заматывании грунта в геотекстильное полотно. В настоящее время армогрунтовая подпорка обустраивается из плетеных георешеток, заполненных землей или щебнем. Для уменьшения смещения стены устанавливают дополнительные металлические анкера. Сверху сооружение облицовывают плитами.

Стена из бетона

Монолитная стена из бетона требует установки опалубка. Вначале роют траншею и засыпают дно щебнем. Сверху укладывают армирующую сетку и начинают строить опалубок из толстых досок по периметру траншеи. Далее идет послойная заливка бетоном. После застывания предыдущего слоя, опалубок подымают вверх для заливки следующего слоя. Процесс повторяют до достижения нужной высоты.

Деревянная стена

Деревянную подпорку лучше делать из бревен диаметром 12-18 см. Длина бревен зависит от высоты стены плюс 50 см, уходящих в землю. Устройство сооружения довольно простое:

• в траншее глубиной 50 см из вертикально установленных бревен делают стену;
• между собой бревна скрепляют проволокой и гвоздями;
• траншею заливают бетоном;
• внутреннюю сторону бревен, которая будет находиться в земле, обрабатывают машинным маслом или битумом.

Аналогично из бревен делают заборчик – подпорку. Отличие только в том, что установка бревен происходит с соблюдением промежутка. Далее в промежуток плотно вбивают бревна меньшей толщины и бетонируют в траншее.

Определяясь с типом подпорной стенки необходимо учитывать все нюансы конструкции и дизайнерских предпочтений. После завершения строительства архитектурное строение украсит ландшафт земельного участка.

Как построить подпорную стенку дома

Сделай сам с помощью WI

Мы здесь, чтобы помочь вам избавиться от сложностей при проектировании.

Подписаться

0 акций

В этом учебном пособии по созданию хардскейпа своими руками мы будем использовать блоки подпорной стены Murata™ для создания усиленной подпорной стены. Принципы, которым мы вас научим, применимы ко всем системам подпорных стен, включая Chateau Wall™, Tegula Garden Wall™, наклонный блок и детский камень.

Укладывать блоки подпорной стены очень просто. Однако хранить их годами сложно. Вот почему ваш DIY подпорная стенка должна иметь прочное гравийное основание и прочную обратную засыпку, стабильность. Если вы обнаружите, что тратите 80% своего времени на укрепление стены и 20% вашего времени, когда вы укладываете блоки, вы делаете это правильно.

Шаги для завершения

Шаг 1: Раскопайте свое пространство

Прежде чем вы сможете начать строить , вам нужно начать копать. Количество земли, которое вам придется выкопать, зависит от высоты вашей стены и блоков подпорной стены, которые вы будете использовать. В этом практическом руководстве мы выкопали примерно 12 дюймов ниже уровня земли, чтобы мы могли установить 6-дюймовое основание из уплотненного гравия и 6-дюймовый встроенный стеновой блок.

Этап 2: Укладка основательного гравийного основания

После земляных работ мы засыпали 6-дюймовое основание размером ¾ дюйма. минус дорожный гравий в 2-дюймовых подъемниках.

Сбросить лайтбокс

Скрыть миниатюры

Мы использовали тачку для перевозки гравия, но в зависимости от масштаба вашей подпорной стены, вы можете использовать мотоблок с фронтальной загрузкой или малый трактор с фронтальной загрузкой способность.

Как только мы насыпали достаточное количество гравия в яме мы использовали садовые грабли, чтобы распределить гравий как можно более равномерно для плавного уплотнения.

Шаг 3: Уплотните гравий большой компактор

В зависимости от мощности вашего компактора, вам придется расставить свою базу за несколько подъемов. Для этого проекта мы трижды уплотнен, а это значит, что мы уплотняли основание через каждые 2 дюйма мы положили гравий.

Если вам интересно, сколько гравия может компактная виброплита за один раз?» Общее правило — тарелка уплотнитель может уплотнять столько дюймов гравия за один раз, сколько люди, необходимые, чтобы забрать его. Поскольку на нашу виброплиту требуется два человека, Поднимите его, мы уплотняем только 2 дюйма гравия за раз.

Этап 4: Фильтровальная ткань Pinup

Фильтровальная ткань является важным шагом в процесс строительства подпорной стены, потому что она пропускает воду, но препятствует грязь, пыль коры или другой ландшафтный ландшафт от миграции в ваш гравий база.

Сначала измерьте и отрежьте пространство вам нужно покрыть. Мы рекомендуем обрезать ширину в два раза больше высоты вашего стене, чтобы вы могли накинуть фильтровальную ткань на засыпку, когда вы законченный. Этот шаг жизненно важен для того, чтобы любой верхний слой почвы или ландшафт, на который вы устанавливаете верхняя часть подпорной стены остается вне армированной обратной засыпки.

В этом проекте мы использовали всю ширину рулон ткани соответствует нашему росту. Если вы строите высокую стену, вы всегда можете Отрежьте полоску фильтровальной ткани, чтобы положить ее сверху, чтобы при необходимости компенсировать.

Закрепить ткань фильтра довольно просто. Использовать достаточно ландшафтных скоб, чтобы удерживать его на месте, пока вы строите стену. Вы будете вытащите скобы, когда закончите, чтобы можно было сложить фильтровальную ткань после того, как вы закончите.

Вот оно. Вы заложили основу для армированной подпорной стенки с уплотненным гравийным основанием и фильтровальной тканью щит.

Шаг 5: Установите перфорированную трубу для канализации

Где бы вы ни жили, вы собираетесь испытайте слив воды, который должен двигаться позади или под вашим стену, особенно если вы живете на северо-западе Тихого океана.

Для установки перфорированного трубопровода вам понадобится положить его позади стены на таком уровне, чтобы вода могла стекать труба по необходимости. Добавляя гравийную засыпку, вы будете закапывать трубу (сохраните заканчивается), поэтому он остается на месте.

Шаг 6: Положите первый ряд блокировать и засыпать гравием

На этом этапе ваша подпорная стенка готова к укладке первого ряда блоков. Прежде чем укладывать блоки, мы рекомендуем установить веревочную линию, где вы будете укладывать блоков , чтобы помочь вам установить прямой и ровный первый ряд.

Профессиональный совет

Для базового курса мы рекомендуем использовать Murata™ Variable. Этот блок подпорной стены отличается тем, что, как вы можете видеть на картинке выше, у него нет выступа. Это делается для того, чтобы вам было легче положить его ровно на гравийное основание, не срезая края.

Однако, если вы используете стандартный усадебный камень размером 6×16 дюймов (также известный как шлакоблок), вам необходимо отколоть край. Для этого возьмешь стандартный молоток и отломишь его, как на картинке выше. Он не должен быть идеальным, потому что он будет в конце вашего первого курса .

При укладке блоков на гравийное основание используйте небольшой уровень торпеды, чтобы гарантировать, что каждый блок находится на одном уровне, спереди назад и бок о бок.

Положив первое блюдо, заполните подпорные стеновые блоки с гравием для обеспечения устойчивости.

Шаг 7: Уплотнить первое блюдо для прочного основания

После укладки первого слоя блоков подпорной стены и заполнив их гравием, добавьте еще 6 дюймов гравийная засыпка за вашими блоками. Разгребите и уплотните, как мы инструктировали в шаги два и три.

Шаг 8.

Еще один важный шаг к укреплению вашего между рядами подпорной стены укладывается георешетка. Геосетка обеспечивает основу внутри вашей обратной засыпки, чтобы гарантировать, что ваш гравий (и ваша стена) останется на месте.

Стандартный рулон георешетки имеет ширину 6 футов. В зависимости от длины вашей стены, вам может понадобиться наложить сетку внахлест, как мы сделано ниже, чтобы убедиться, что он покрывает всю длину стены. Нанесите тонкий слой гравий между перекрытиями — в случаях, когда вам нужно перекрыть сетку — чтобы обеспечить стабильность.

Шаг 9. Стек, компактность и сетка

Теперь, когда вы положили свой первый курс, засыпан гравием и установлен георешетка, можно повторить шаги с шестого по восемь, пока ваша стена не станет нужной высоты.

Шаг 10. Закройте крышку стена

Последний шаг открепите ткань фильтра и сложите ее поверх засыпки, чтобы защитить гравийная засыпка. Как только ваша фильтровальная ткань будет на месте, вы можете добавить ландшафтный дизайн. сверху, будь то пыль коры, декоративный камень или верхний слой почвы. Вот как ты построить красивую и стабильную систему подпорных стен.

Профессиональный совет

После того, как вы достигли желаемой высоты стены, вам нужно будет добавить заглушки Murata™ Capello на верхнюю часть блоков подпорной стены, чтобы закончить ее.

Узнайте, как создать хардскейп и построить подпорную стенку дома

Компания Western Interlock ставит перед собой задачу избавить хардскейпинг от сложностей. Вот почему мы публикуем советы, рекомендации и пошаговые руководства на сайте DIYwithWI.com, а летом ежемесячно проводим живые семинары на одном из наших производственных или дистрибьюторских предприятий.

Если у вас есть какие-либо вопросы, вы можете посетить нашу выставку брусчатки на нашем производственном предприятии в Рикриле, штат Орегон. Кроме того, позвоните нам в нашу команду специалистов по ландшафтному дизайну по телефону 503-623-9. 084.

Как самому построить подпорную стенку

Эти инструкции предназначены в качестве общего руководства только для стен менее 4 футов. Пожалуйста, ознакомьтесь с техническими характеристиками выбранной вами формы стены для получения более подробных инструкций по установке.

Техническую информацию о стенах CypressStone™, Roman Cypress™ и CornerStone® высотой более 4 футов, требующих проектирования и усиления, можно получить у представителя Mutual Materials.

Шаг 1

Шаг 2

Уложите базовый ряд блоков подпорной стены. Используя веревочную линию позади блоков для выравнивания, поместите блоки рядом на гравий, проверяя уровень в обоих направлениях.

СОВЕТ:  Начинайте укладывать блоки в самой нижней точке стены. Также легче начать с прямой части стены. Завершите базовый курс, прежде чем переходить ко второму курсу.

Магазин Подпорные стеныНайти подрядчика

Шаг 3

Начните укладывать второй курс. Сосредоточьте каждый блок на швах первого ряда.

При использовании ManorStone®, CottageStone® Advantage или VineyardStoneTM соединительная кромка должна быть направлена ​​вниз, чтобы выступать за задний край базовых блоков.

При использовании RomanStack®, StackStone®, CypressStone™ или Roman Cypress™ нижняя канавка должна располагаться над язычком на базовых блоках.

При использовании Celtik Wall® вставьте зажимы, как показано в техническом паспорте Celtik Wall®. Это обеспечит прилегание к стене для лучшей устойчивости. При использовании CornerStone® соединительные выступы должны быть направлены вниз, чтобы зафиксироваться в сердцевинах блока под ними.

Чтобы вырезать блоки для концов стены или в крутых изогнутых участках, используйте молоток и долото, чтобы надрезать блок со всех сторон. Ударяйте долотом по линии разреза, пока блок не расколется. Всегда надевайте защитные очки при раскалывании блоков. Если требуется много распилов, можно воспользоваться арендой пилы.

Этап 4

После укладки каждого ряда засыпьте за стену промытый 3/4-дюймовый гравий или дренированный камень и уплотните слоями от 3 до 4 дюймов. Этот шаг важен, чтобы помочь дренажу и предотвратить просачивание почвы через поверхность стены.

В качестве дополнительной защиты между засыпкой и дренажным камнем можно использовать ландшафтную ткань.

Для дренажа за более высокими стенами также следует использовать перфорированную гибкую водосточную трубу. Уложите гравий за стеной так, чтобы труба, проложенная за стеной, имела уклон 1 дюйм (25 мм) на каждые 4 фута (1,2 м) в сторону желаемой зоны стока.

Магазин Подпорные стеныНайти подрядчика

Шаг 5

При использовании RomanStack®, StackStone®, Celtik Wall®, CypressStone™, RomanCypress™ или CornerStone® уложите последний слой, используя заглушки для придания законченного вида.

Вариант отделки стены — закрепить верхний ряд строительным клеем. Нанесите каплю клея с помощью пистолета для герметика. Положите верхний ряд на бортик и плотно прижмите.

Завершить обратную засыпку за стеной.

Магазин Подпорные стеныНайти подрядчика

Все еще нужно произвести расчеты?

Вам все еще нужно рассчитать площадь вашего проекта? Оцените количество блоков подпорной стены, которые вам понадобятся для вашего проекта, с помощью нашего инструмента оценки проекта.

Стенограмма видео

• Какие инструменты потребуются для установки подпорной стены? — Стенограмма видео
• Как выбрать блок подпорной стены – стенограмма видео

Какие инструменты потребуются для установки подпорной стены? – Стенограмма видео

Кендалл: Что ж, мы готовы приступить к работе, поэтому, вероятно, имеет смысл немного поговорить об инструментах, которые нам понадобятся для работы.

Марти: Верно, большинство инструментов, которые вы уже найдете в своем доме, у вас будет лопата с закругленным острием, отлично подходящая, знаете ли, если у вас есть растения, которые можно перемещать, как у нас. Рытье и закладка фундамента, лопата с квадратным лезвием для выравнивания и засыпки грунта, основной камень, который мы собираемся сделать, грабли, очевидно, для выровнивания, трамбовка, кирка. Надеюсь, нам не придется использовать медиатор, но всегда хорошо, что он у них есть.

Кендалл: Зависит ли это от типа почвы, на которую мы смотрим?

Марти: Да, вы знаете район Сиэтла — много камней, много речных камней, так что мы знамениты этим, а глина и кирка — отличный инструмент для этого. Уровень, разные молотки, у вас есть молоток, а затем снова молоток для забивания кольев, а также пистолет для герметика и клей, если нам нужно приклеить нашу крышку и если мы собираемся делать какие-либо шаги, которые в этом проекте мы собираются делать.

Кендалл: Что ж, это очень хорошо, и мы будем говорить обо всех этих инструментах по ходу процесса, один за другим.

Как выбрать блок подпорной стены – стенограмма видео

Кендалл: Итак, следующим шагом будет обсуждение типа стены, которую мы собираемся использовать для проекта, и для этого мы выбрали римский камень.
Марти: Верно, римский стопочный камень — это вертикальный штабелированный стеновой камень, высота которого оценивается в два фута. В римской стопке есть пять различных компонентов, поэтому вы придаете ей вид случайного камня, обращенного с обеих сторон, потому что ее можно использовать в качестве разделителя или садовой стены, она может быть змеевидной или прямой.
Кендалл: Хорошо, и если я оцениваю рост в два фута, это означает, что это максимум, на который вы можете пойти, верно?
Марти: Верно, это рекомендация.
Кендалл: Хорошо, очень хорошо, и когда вы говорите, что она высотой в два фута, я знаю, что часть стены находится под землей — в двух футах от нижнего блока или от земли?
Марти: С земли, по сути, это то, что вы хотите сделать.. и опять же, вы знаете, вес блока определяет силу, и вы действительно не хотите его превышать.
Кендалл: Хорошо, очень хорошо. И есть ли другие типы блоков, которые мы могли бы использовать в подобном проекте?
Марти: Верно. Есть несколько других типов блоков, размеров и цветов на выбор. У большинства других есть губа на спине, и у них есть жидкое тесто, поэтому они отступают на каждый курс.
Кендалл: Хорошо.
Марти: Кроме того, они больше и тяжелее, что, опять же, означает, что они будут держаться на месте, и вы можете складывать их немного выше, возможно, до четырех футов.
Кендалл: Хорошо, давайте поговорим о парочке таких разных блоков.
Марти: Что у вас есть, вот снова римский стопочный камень, вот пять различных компонентов, две крышки, 12 и 8 — полевой камень, опять же, а в римском стопке у вас есть прорезь посередине, а затем этот канал сверху. который получает эти исследования, и они складываются вертикально и снова разделяются спереди и сзади, у вас есть гигант 8 на 8, 12 дюймов и 8 дюймов, которые можно использовать снова случайным образом, чтобы сделать вашу стену более интересной, а затем у нас есть угол 90 градусов. Итак, если мы хотим повернуться на 90 градусов, что мы собираемся использовать в этом проекте, для шагов, у вас также есть это.
Кендалл: Похоже, это довольно просто. Они просто подходят друг другу?
Марти: Верно, они уже расположены под углом, поэтому мы можем чередовать их, чтобы создать прямую стену, или повернуть их, чтобы сделать радиус.
Кендалл: А, хорошо.
Марти: О, очень простой в использовании. Очень просто, а затем снова разрезая, мы будем использовать наш молоток и долото или пилу и разделить их пополам.
Кендалл: Что ж, давайте поговорим о других доступных блоках.
Марти: Верно. У нас есть усадебный камень размером 6 на 16 и весом 60 фунтов, а затем камень для коттеджа 4 на 12, который весит 40 (фунтов) нормально, и это блок для губ.
Кендалл: Так какая разница, можешь показать?
Марти: Конечно, у вас есть выступ на задней части блока, который действительно помогает вам выровнять блок. Таким образом, это будет лежать сверху, а следующий ряд будет лежать сверху, и губа будет торчать, и это выровняет блок, губы можно выровнять для базового курса … но, опять же, это просто вид инструмента, который поможет вам выровнять блок.
Кендалл: Но… губой ты не сможешь сделать вертикальную стену, верно?
Марти: Да, так работает эта губа; это даст вам отступ от 3/4 дюйма до 1 дюйма, и вам нужно помнить об этом, когда вы кладете свою стену — что если вы собираетесь пройти четыре или пять рядов в высоту, что стена будет, знаете ли, на четыре или пять дюймов сзади, ну, знаете, сзади. Так что имейте это в виду, когда будете рыть землю.
Кендалл: О, отлично. Что ж, давайте и приступим!

Какие инструменты нужны для установки подпорной стены?

Лето — это сезон благоустройства двора для домовладельцев, и кажется, что многие люди наслаждаются экономией средств и чувством удовлетворения от завершения проекта озеленения «Сделай сам» (DIY). Здание с блоком подпорной стены — популярный выбор для проектов по ландшафтному дизайну своими руками, начиная от приподнятых садовых клумб и заканчивая укрощением склонов холмов и созданием террас или лестниц. Не знаете, что хотите построить? Вот несколько идей подпорных стен и вдохновляющих проектов.

Для энтузиастов своими руками хорошая новость заключается в том, что большинство инструментов, которые вам понадобятся для создания проектов подпорных стен, являются обычными.

ПЕРЕЧЕНЬ ИНСТРУМЕНТОВ ДЛЯ ПРОЕКТОВ ПОДПОРНЫХ СТЕН

Лопата с круглым концом
Это полезно, когда вам нужно переместить растения, выкопать и заложить фундамент.

Лопата с квадратным лезвием
Подходит для засыпки таких заполнителей, как гравий или песок, и выравнивания территории.

Грабли
Полезны для выравнивания основания.

Тампер
Трамбовка участков.

Уровень
Определите, выровнены ли рабочая зона и ряды подпорной стенки.

Молотки
Может оказаться полезным иметь молоток и 5-фунтовую кувалду, чтобы вбивать колья в землю.

Pick
Возможно, вам это не понадобится, в зависимости от типа почвы. Кирки полезны для разрыхления твердой и каменистой почвы.

Пистолет для герметика и клей
Эти дополнительные предметы будут полезны, если вы хотите приклеить отделочные заглушки или добавить ступени

Вот краткое видео об инструментах, которые вам понадобятся для установки подпорных стенок. Это короткое видео является частью целой серии видеороликов по установке подпорных стен, которые вы можете найти на нашем сайте.
