Самые противоречивые требования в благоустройстве вызывает подпорная стенка. Хотя, победители в данном вопросе все же ручьи и водоемы, но сейчас не о них. В данный момент мы поговорим о подпорной стенке и ответим на самые волнующие вопросы.
Не зря существует мнение о золотой середине, ведь это касается двух истин, которые борются между собой: декор и функциональность.

Что это такое и зачем это нужно?

Если ваш участок расположился на нескольких ярусах, земля под нагромождением будет сползать, а затем проседать. Все эти факторы создают большое количество неудобств. Чтобы избавить вас от таких проблем и создавались подпорные стенки. Они выкладываются так, чтобы обеспечить укрепление откосов и создать фиксацию грунта на одном месте. Конечно, подобная конструкция должна быть выносливой и прочной, ведь ее главная функция – сдерживать сползающую землю.

Для того, чтобы разобраться в размерах подпорной стенки, которую нужно сделать, важно учитывать следующее: в том случае, когда высота стенки превышает 1 метра, ее в обязательном порядке нужно поставить на основание из бетона.
Эта довольно общие суждения. В каждом конкретном случае нужно разбираться индивидуально: смотреть на месте, какой грунт на вашем участке, обратить внимание на стоящие рядом постройки и наличие других особенностей загородной территории.

Что входит в состав подпорной стенки?

Классическое исполнение – это наполнение из щебня и песка, бетонная основа, сама стенка (имеется несколько вариантов материалов, из которых можно сделать каркас) и дренажная система.
В случае, если стенка небольших размеров, бетонное основание создавать не обязательно и использовать песчано-гравийную подушку.
Дренажная труба предотвратит размывание стенки, отведет воду и сделает подобное сооружение долговечным. Не стоит отказываться от дренажной системы даже при том, что ваш участок стоит на песке. Это позволит избежать погрешностей в функциональности подпорной стенки.
Материал, из которого делается такая стенка – это камень. Кирпичи можно уложить на специальный раствор. Все зависит от степени высоты стены и особенностей материала. Если вы решили обойтись без раствора – кладите плоский песчаник, он легок в использовании и не съезжает. Но если выбор пал на тяжелые и круглые валуны – укрепляйте их между собой.

Из чего состоит подпорная стенка?

В стандартом варианте это подушка из песка и щебня, бетонное основание, собственно стенка (ее можно сложить из разных материалов), дренаж.
Если стенка невысокая, от бетонного основания можно отказаться и установить ее на гравийно-песчаную подушку.
Дренаж – отсыпка или дренажная труба – предохраняет стенку от размывания, отводит воду, делает конструкцию более долговечной. Конечно. Если у вас участок на песке, этого можно и не делать, но лучше все-таки потратить немного усилий и проложить хотя бы дренажную трубу.
Сам материал – камень, кирпич – можно укладывать на раствор, а можно обойтись без него. Это зависит от высоты стенки и характера материала. Обычно без раствора кладут плоский песчаник – он прекрасно ложится и не съезжает. Разумеется, круглые, тяжелые, неправильной формы валуны лучше скрепить между собой.

Из чего делаются подпорные стенки

Вариантов очень много. Вы можете сделать подпорную стенку из различных материалов (дерево, бетон, кирпич, натуральные камни и даже пергоны – это конструкции из сетки, внутри которых проложены камни и специальное стекло).
В выборе подходящего состава вы принимаете самостоятельное решение, но нужно понимать особенность технических требований, а потом уже учитывать собственные пожелания по внешнему виду конструкции.
Для того, чтобы удержать земляные массы больших размеров правильнее будет воспользоваться прочными материалами, такими как: каменная кладка, бетон с облицовкой, газобетон или габион (является одним из самых прочных конструкций).
Всегда наперед думайте о долговечности используемого материала, к примеру, дерево нужно пропитывать постоянно. При этом оно все равно не прослужит долго, рано или поздно его придется заменить. Что касается газобетона или бетона, то внешние качества этих материалов далеки от совершенства и нуждаются в декорировании.

Интересное и зрелищное: какими могут быть подпорные стенки

Время говорить о красоте!
Из песчаника можно создать отличную подпорную стенку, которая легко справится со своими функциями. Ее выносливость подойдет и для высоких стен, и для небольших конструкций. Но все-таки слишком высокие стенки принято отливать из бетона, а затем делать облицовку.

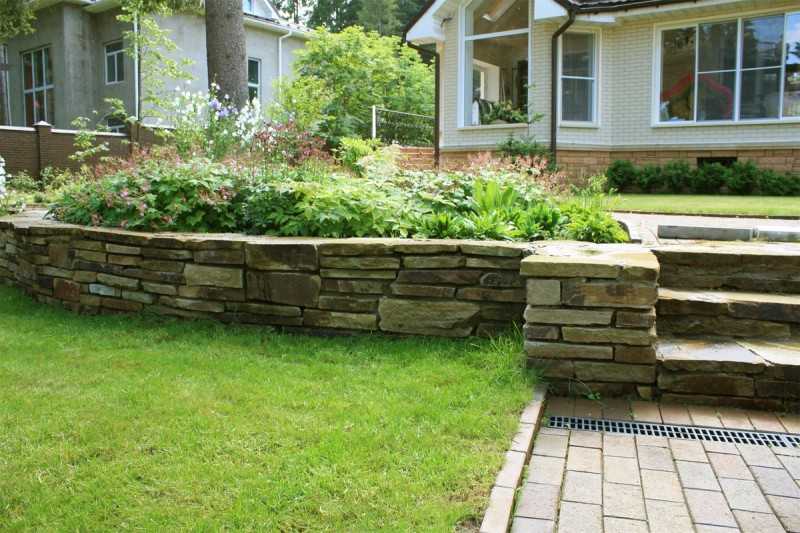

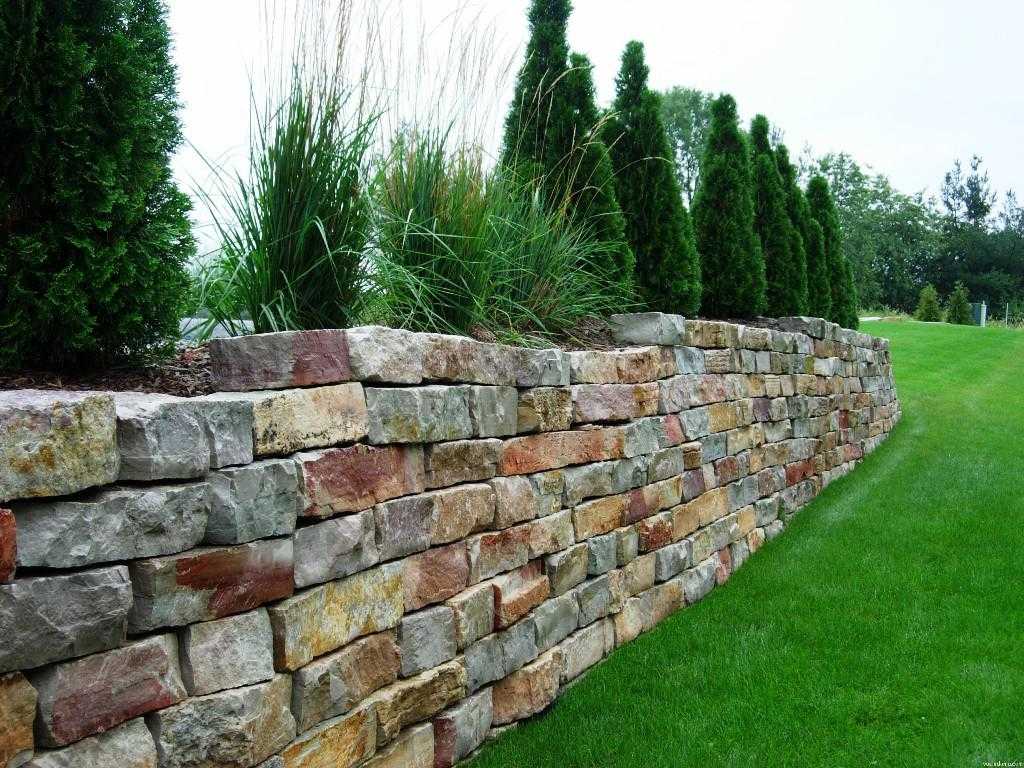

Натуральный камень является самым популярным решением, в особенности для тяжелых и крупных сооружений. Все масштабные конструкции ставятся в таком случае на устроенное песком или щебнем основание.
Подпорная стенка из валунов или галтованного камня смотрится очень натурально и отлично вписывается в природные мотивы. Хорошо выглядит такая стенка на участке, где имеются большие валуны или деревянные дома. В таком случае, можно превратить подпорную стенку в красивый лестничный спуск с загадочными рисунками.

Есть и габионное сооружение (сетчатое изделие, которое заполняется крупными камнями). Оно используется на территориях с различными высотами для того, чтобы зафиксировать обширную насыпь из земли. Это решение подходит для различных разных стилей в ландшафтном дизайне. Учитывайте тот фактор, что эта конструкция тяжелая и для ее основания понадобится прочная бетонная подушка!
Пергонная стенка имеет сходство с габионной, отличие лишь в том, что в ее составе есть цветное стекло. Стена из такого материала выглядит ярко и превращается в настоящее искусство. Также внутри стены можно сделать монтаж декоративных светильников или сделать кострище.
Данное решение – уровень класса «премиум», хотя стоимость такой стенки не выходит за пределы разумного.
Существует и бетонная подпорная стенка. Экономичное и очень простое решение: нужно поставить опалубку и вылить стену. Но помните, что бетон не отличается красотой, а с годами его внешний облик не преображается, хотя в долговечности и практичности ему нет равных.

Похожая ситуация и с подпорными стенками из газобетона: при своей непритязательности они могут показаться немного страшными на вид, поэтому потребуется облицовка.
Кирпич тоже довольно прочный материал, но, при этом, не требует дополнительной облицовки. Такие стенки не делают больших размеров из-за дороговизны материала.
Самые простые подпорные стенки создаются из дерева – это простое и менее затратное решение в отличие от других материалов. Однако дерево нуждается в пропитке и не в силах прослужить вам долгие годы. Ну, а если ваша стенка должна быть крупной – на пропитку дерева уйдет большая сумма денег.

Что кроме функциональности?

Как вы уже поняли, подпорная стенка станет основой для многих нужных и интересных решений. Вы можете сделать с помощью нее пандус или лестницу. А в бетонных или каменных стенках можно обустроить кострище, но обязательно с вытяжкой.
Если подпорная стенка выложена из больших блоков, оставьте промежуточную зону, чтобы посадить в ней растения.
В подобных стенках часто делают интересные вставки: полированные камни, мозаики, панно. Очень интересно их может оттенить натуральный камень.
Красивая подпорная стенка может стать частью скамейки или декоративной стеной для летней кухни.
Нет ничего невозможного! В подпорной стенке можно проявить свою безграничную фантазию. Как и другие масштабные проекты, такую конструкцию лучше отражать в ландшафтном проекте!

Подпорная стенка на участке — заказать в Санкт-Петербурге и области

Одним из немаловажных архитектурных элементов обустроенного участка является подпорная стенка. Она служит как декоративным элементом ландшафта, так и в качестве метода борьбы с эрозией почвы. Данные сооружения применялись еще несколько столетий назад: с их помощью укрепляли насыпи и резкие откосы. Конструкции подпорной стенки были популярны в основном в горных районах, где искусственно создавались горизонтальные зоны, которые в последствии укреплялись стенами. Это позволяло выровненной поверхности не «уползти».

Специалисты компании СпецПаркДизайн уверены: если ваша территория размещена на откосе или холме, подпорная стенка в ландшафтном дизайне должна быть установлена обязательно! Она будет выполнять не только функциональную, но и декоративную роль. Данное решение поможет сформировать горизонтальные уступы и разделенные участки на разных уровнях высоты.

Разновидности стен и материалов

Конструкции могут выполнять декоративное и функциональное назначение. В первом случае подпорная стенка создает лишь границы пространства. Во втором – продолжает выполнять свою изначальную роль — предотвращать обрушение грунта. От типа конструкции зависит выбор способа строительства и используемые материалы. Конфигурация и высота сооружений также варьируется.

Конструкция подпорной стенки может быть выполнена из любого материала, пригодного для службы в естественной среде. Как правило, это дерево, камень, бетон, кирпич, габионы. Тип кладки может быть любым. Качественной конструкции не страшны агрессивные погодные явления, перепады температуры и время. Материал выбирается на основе общего пейзажа и стиля участка и дома, поэтому наши дизайнеры всегда подходят к вопросу творчески. Окончательное решение всегда остается за владельцем. Во многом выбор зависит от бюджета.

Этапы монтажа подпорной стенки

Грамотно выстроенная подпорная стенка включает три составляющих: фундамент, саму стену и водоотвод. Сначала специалисты готовят основание, выбирая грунт на глубину, равную трети высоты готовой стены. Затем создается своеобразная подушка из песка и гравия, на которую возводится фундаментная опалубка. После этого форма наполняется бетоном. Для отвода воды должна быть проложена закрытая дренажная система. В последнюю очередь производится декорирование.

Возведение подобных конструкций является многоэтапным и трудоемким процессом, поэтому данную задачу лучше доверить специалистам. Заказать строительство функциональной, красивой и долговечной конструкции можно в компании СпецПаркДизайн. Опыт и умения наших дизайнеров всегда на страже красоты вашего участка. Звоните нам по телефону +7 (812) 329-89-06.

Садовая стенка вокруг огорода, высотой чуть выше колена, сложена из кирпича индивидуальной формовки. Применена английская кладка.

Сводчатый мостик из тёсаных гранитных глыб. Гранитный свод способен нести большую нагрузку.

Стенка из песчаника с крышкой из вертикальных плит.

Невысокая садовая стенка из гранита.

Подпорная стена Разрешения на проживание | Portland.gov

Городские власти Портленда приветствуют возможность работать с вами над вашим проектом подпорной стены. Узнайте больше о требованиях к разрешению на новую подпорную стену. Вы также можете назначить встречу для обсуждения вашего проекта.

Когда вам нужно разрешение на подпорную стену

Разрешение на строительство требуется при строительстве подпорной стены, которая:

• имеет высоту более четырех (4) футов, измеренную от нижней части основания до верхней части стена.
• поддерживает дополнительную плату. Надбавка – это дополнительная нагрузка, сверх нормального веса ровной земляной засыпки – сдерживающая.

Если разрешение на строительство не требуется, вам может понадобиться разрешение на зонирование — обращайтесь по номеру телефона Информационной линии по зонированию с вопросами. Для сложных площадок или если требуется стабилизация склона, вам может потребоваться разрешение на разработку площадок – с вопросами обращайтесь по номеру телефона для общих запросов.

Кто может выполнять работу

Подрядчики должны иметь лицензию на работу в Орегоне. Совет строительных подрядчиков штата Орегон (CCB) выдает лицензии подрядчикам. В заявке на получение разрешения и в материалах их компании должен быть указан номер лицензии. Нужна помощь в поиске подрядчика? На веб-сайте CCB есть хорошие советы о том, как его найти. Сантехнические и электрические подрядчики имеют дополнительные лицензионные требования.

Если вы являетесь домовладельцем и выполняете работу самостоятельно, обратите внимание на то, что требуется для заполненного заявления. В штате Орегон есть полезная информация для домовладельцев:

Загрузить файл в формате PDF Владелец выполняет работы — Информационное уведомление для владельцев об ответственности за строительство187.13 KB

Заявление на получение разрешения на строительство и важные формы и информация приложение.

Если вы не уверены, какие формы вам нужны, обратитесь в службу разрешений. Возможно, вы захотите прочитать наше пошаговое руководство по заполнению заявки на получение разрешения на строительство. Формы разрешений включают:

Заявление о разрешении на строительство

Скачать PDF-файл Заявление о разрешении на строительство для строительства, благоустройства территории, сноса и разрешения на зонирование 1,03 МБ

Образец плана сайта 473.64 KB

Скачать файл PDF Простые требования к управлению эрозией сайта 300.13 KB

Скачать файл PDF . 0,12 МБ

Загрузить PDF-файл Временное руководство по раскопкам1,08 МБ

Шаг 1.

Узнайте, что вам нужно для подпорной стены жилого дома

Как проверить историю разрешений на дом

В зависимости от возраста вашего дома у нас может быть информация о истории разрешений. Важно проверять записи разрешений, а не полагаться на налоговую информацию из офиса окружного заседателя.

Если вы хотите просмотреть историю разрешений, некоторые записи доступны в Интернете. Посетите веб-страницу Как запросить записи общедоступной собственности.

Кодексы и правила

Жилые подпорные стены, требующие разрешения на строительство, регулируются следующими нормами:

• Код специализации жилого дома штата Орегон
• Раздел 33 Код зонирования

Другие коды могут применяться в зависимости от объема работ. На веб-странице «Кодексы городов и штатов, административные правила, руководства по кодам и руководствам по программам» есть коды, административные правила, руководства по кодам и руководства по программам.

Сборы за разрешение

Сборы за разрешение зависят от типа разрешения, предлагаемой работы, оценки работы и персонала, который должен проверить работу. Получить информацию о плате за разрешение.

Шаг 2. Что нужно для получения разрешения на подпорную стену жилого дома

В дополнение к заявке на разрешение на строительство вам потребуется план участка (часто называемый планом участка) и инженерная информация для получения разрешения. Инженер, зарегистрированный в штате Орегон, должен предоставить штампованные чертежи и расчеты для стен высотой более четырех футов.

Поскольку каждый проект уникален, могут возникнуть ситуации, когда вас попросят предоставить дополнительную информацию.

План участка (масштабируйте планы участка до наиболее подходящего масштаба, например, 1 дюйм = 10 футов или 1/4 дюйма = 1 фут)

• Линии собственности с размерами
• Прилегающие улицы и любые сервитуты
• Адрес собственности и номер R
• Стрелка севера
• Расстояние между зданиями и между зданиями и линиями собственности
• Размеры и площадь (в квадратных футах) любого предлагаемого покрытия. (Если в вашем проекте будет добавлено более 500 квадратных футов непроницаемой зоны, вам необходимо будет предоставить форму смягчения последствий и/или план ливневых стоков)
• Размеры и размещение новой подпорной стены на участке

Инженер-строитель проштамповал чертежи и расчеты

Проект подпорных стен высотой более четырех футов должен включать эскиз площадки, соответствующий плану площадки, представленному вместе с заявкой.

Или вместо эскиза объекта в пакете расчетов инженер может представить письмо о том, что расчеты были подготовлены для объекта, как показано на представленном плане объекта, подготовленном другими.

Если подпорная стена влияет на нагрузки на здание, инженерная оценка должна учитывать влияние нагрузок на здание. Во всех случаях, и особенно там, где предлагаются многоуровневые подпорные стены, анализ должен включать полные диаграммы свободного тела подпорных стен, показывающие все нагрузки, действующие на систему подпорных стен, и все нагрузки, используемые для сопротивления приложенным силам. В расчетах должны быть четко указаны все допущения и перечислены расчетные параметры грунта, использованные при проектировании.

Геотехнический отчет

Для некоторых объектов может потребоваться геотехнический отчет.

Обзор застройки участка

В зависимости от расположения здания или сооружения при оценке и анализе проекта необходимо учитывать следующие пункты:

• Дренаж откосов и подпорных стен
• Борьба с эрозией
• Возможность неглубоких обрушений
• Потенциальная ползучесть грунта
• Потенциальная осадка
• Влияние дополнительных нагрузок, таких как фундаменты новых зданий и/или сооружений
• Защита прилегающей территории и существующего здания во время строительства

Для получения дополнительной информации обращайтесь по общим вопросам.

Требования к полосе отчуждения

Если ваш проект требует строительства на полосе отчуждения, отдел транспорта рассмотрит проект и выдаст отдельное разрешение на перевозку для этих работ. Для получения дополнительной информации о требованиях к полосе отчуждения обращайтесь в отдел транспорта по телефону (503) 823-7002.

Убедитесь, что конструкция вашей подпорной стены не приводит к тому, что секция фундамента или, в частности, «носок» (внешние точки каждой опоры конструкционного угла) не должны быть размещены за пределами вашей собственности.

Специальные проверки грунтов и/или конструкций

Специальные проверки грунтов и/или специальные проверки конструкций могут потребоваться до или во время строительства вашей подпорной стены.

Почвы Специальные осмотры могут потребоваться для работ, которые включают фундаментные работы более сложного характера, такие как забивка свай или фундаменты на крутых склонах или крупные работы; и подпорные стены, работы по восстановлению склонов от оползней или другие земляные работы. Специальное обследование грунтов проводится зарегистрированным инженером-геотехником и/или утвержденным испытательным агентством и нанимается для этой цели владельцем собственности (владельцем разрешения). Узнайте больше о специальных проверках.

Шаг 2b: Все еще нужна помощь? Запланируйте 15-минутную встречу

Это необязательный шаг.  Если вам все еще нужна помощь, мы здесь для вас, если у вас есть вопросы об информации и материалах, которые вам нужны для подачи заявки. Вы можете назначить бесплатную 15-минутную встречу с любым из этих рецензентов:

• Встретиться с городским планировщиком , чтобы получить информацию о планировании и требованиях к зонированию и коду дерева, которые применяются к вашей собственности.
• Встретьтесь со специалистом по строительным нормам и техническим требованиям , чтобы получить помощь в отношении строительных норм и технических требований.
• Встретьтесь со специалистом по выдаче разрешений  , если у вас есть вопросы о процессе выдачи разрешений или если вам нужна помощь с требованиями к заявке.

Если вам нужна помощь, мы рекомендуем вам встретиться с этими экспертами для этого проекта. Перечислены не все обзорные группы. Перечисленные выше группы помогут вам начать работу.

Этап 3. Подайте заявку на получение разрешения на строительство подпорной стены

Чтобы подать заявку на получение разрешения, представьте заполненное заявление на получение разрешения на строительство и участок, архитектурные и конструктивные планы (зоны предполагаемых работ и территорий, затронутых такими работами) и инженерные расчеты.

Вы можете подать заявку на получение разрешения онлайн .

Получите пошаговые инструкции по подаче онлайн-заявки на получение разрешения.

Для большинства проектов электронные планы отправляются в рамках единого процесса PDF. Крупномасштабные проекты, такие как новое коммерческое строительство, отправляются через электронные планы PDX и ProjectDox.

Если вам нужно отправить бумажные планы, вы можете договориться о встрече, чтобы забрать планы или передать их лично. Или, пожалуйста, позвоните нам, и мы будем работать с вами.

Шаг 4. Планируйте процесс проверки и контрольные листы

Вы можете проверить статус проверки разрешения в Portland Maps. Многие люди могут просмотреть одно разрешение. На веб-странице процесса проверки разрешений есть дополнительная информация о группах, которые проверяют разрешения, и о шагах для получения разрешения.

Контрольный лист направляется заявителю, когда рецензенту требуется дополнительная информация или необходимо внести исправления в планы. Узнайте больше о том, как отправить нам исправления и как подготовить исправленные бумажные планы.

Шаг 5. Получите разрешение на подпорную стену и проверьте статус разрешения

После утверждения последней технической проверки ваше разрешение будет предварительно выдано. Предварительная выдача – это последняя разрешительная проверка. Этот шаг гарантирует, что все необходимые проверки были проведены, на планах есть все необходимые штампы об утверждении, а сборы взимаются правильно.

Когда ваше разрешение будет готово, с вами свяжутся и уведомят об окончательной сумме оплаты. Будут даны инструкции о том, как получить утвержденное разрешение и оплатить сборы. Ваше разрешение не выдается до тех пор, пока не будут оплачены все сборы.

Узнайте, находится ли заявка на получение разрешения на рассмотрение, в процессе или вот-вот будет выдана.

Шаг 6. Начните строительство и подготовьтесь к проверке

В карточке проверки перечислены все проверки, которые вам, вероятно, потребуются во время вашего строительного проекта, и какие работы необходимо выполнить в первую очередь.

После выдачи разрешения на строительство до начала каких-либо дальнейших работ, нарушающих почву, должны быть установлены, проверены и утверждены меры по борьбе с эрозией и иногда меры по защите деревьев.

Для завершения всех разрешений требуется окончательная проверка.

Шаг 7. Запланируйте осмотр, получите результаты осмотра и внесите исправления

Чтобы записаться на осмотр, позвоните по номеру телефона для запросов на осмотр. Для проверки вам понадобится ваш IVR или номер разрешения и трехзначный код.

Получить результаты проверки разрешения/кеса Portland Maps на следующий день. Узнайте больше о том, почему работу не утверждают и как запланировать повторную проверку.

Свяжитесь с жилыми инспекторами по поводу проверок разрешений

Если у вас есть вопросы до или после проверки, вы можете поговорить с инспектором.

Дополнительная информация о разрешениях на проживание

• Загрузить файл в формате PDF Планы, необходимые для получения разрешения на строительство (брошюра 6)1.33 MB

• Загрузить файл в формате PDF
