Подпорные стенки

Подпорные стенки строятся для крепления крутых склонов и сопряжения одного участка с другим при наличии перепадов рельефа. Чаще всего они устраиваются на склонах, где предусматриваются площадка и лестницы по границам объекта с прилегающими улицами.

Подпорные стенки должны четко организовать пространство, определить границу композиционных участков, завершить перспективу, усилить масштабное восприятие и создать эстетически законченные ландшафтные композиции.

Расчетное соотношение наклона подпорной стенки равно одной трети длины заложения от ее высоты. Такой угол наклона создает наиболее благоприятные условия при сбросе атмосферных вод.

Подпорные стенки состоят из фундамента, тела и водоотвода. Высота стенки из камня в сухой кладке не более 4 м, из бетона и железобетона – 6 м. При высоте больше 6 м возрастает давление грунта на тело стенки.

Толщина фундамента и глубина его залегания для высоких стенок зависят от подстилающих грунтов, но толщина должна быть не меньше 50–80 см.

Ширину фундамента устанавливают на 15–20 см шире тела подпорной стенки для обеспечения ее устойчивости.

Верхнюю часть стенки делают с уклоном в сторону водоотводящей канавки для стока атмосферных вод. Между телом и прилегающим грунтом засыпают крупнозернистый песок, а по фундаменту вдоль стенки прокладывают асбестоцементную или керамическую трубу диаметром 100 мм для сбора и удаления излишних грунтовых вод и осадков.

Подпорные стенки из камня и плит строят двумя способами: «сухой» и «влажной» укладкой материалов. При «сухой» укладке камни и плитки кладут друг на друга без скрепления цементным раствором на заранее подготовленный фундамент снизу вверх. Крупные камни располагают в шахматном порядке, перекладывая более мелкими, между которыми засыпают цементно-песчаную смесь. Так возводят стенки небольшой высоты – до 50–80 см.

При «влажной» укладке камни и плитки прочно скрепляют цементно-известковым раствором, что создает большую прочность всей конструкции, которая хорошо выдерживает давление грунта со стороны склона. Такие стенки могут иметь высоту до 6 м и более. Материалом для каменных стенок являются гранит, бут, известняк, булыжник и другие долговечные естественные камни. Камни слегка обрабатывают или обтесывают. Можно укладывать разные по величине камни с вкраплением отдельных больших камней, что придает конструкции особый декоративный вид. Применяется и однородная кладка из клинкерного кирпича (при условии высокого качества как кладки, так и материала).

Широко используются стенки из бетона или железобетона. Есть много способов декоративной обработки внешней поверхности стенок такого типа.

Прежде чем приступать к строительству стенки, необходимо разметить на участке место ее расположения. Скорее всего она поделит территорию на равные части – нижнюю и верхнюю террасы.

Форму подпорной стенки лучше выбирать криволинейную или ломаную, так как прямолинейные стенки менее прочные. К тому же плавные кривые выглядят в саду привлекательнее, чем прямые. После разметки проводят самые тяжелые работы – земляные: перемещают часть грунта с нижней террасы на верхнюю.

Цель землеустроительных работ – выравнивание земельного участка или устройство горизонтальных террас с помощью насыпей. При небольшом наклоне земельного участка насыпи делают в направлении склона. Угол наклона обычно составляет 1:2, но если почву склона достаточно укрепить, он может быть равен 1:1 и даже 2:1. Добиться необходимого уклона можно только подсыпанием земли, поскольку при подкапывании снимается верхний слой почвы и земля оседает.

Чтобы насыпь не размывалась водой, ее укрепляют дерном. Сползанию дерна препятствуют вбитые деревянные колышки. Квадратным совком с острыми гранями вырезают брикеты дерна размером 30 ? 30 см.

Если насыпь осыпается, ее укрепляют у основания большими камнями, а вверх по склону меньшими. Камни нужно не вдавливать в почву, а укладывать в подготовленную выемку.

Террасы не только закрепляют почву, но и служат для удержания влаги. Чтобы уменьшить скорость стекания воды, ее отводят по менее крутому склону, по заросшим травой участкам, а по краю террас прокапывают водоотводящие канавки.

Бревенчатая подпорная стенка. Она строится из наиболее распространенного материала – бревен, длина и диаметр которых зависят от перепада уровней террас. Например, если высота стенки меньше 1 м, диаметр бревен должен быть не менее 150 мм, а длина – не менее 1,5 м (1 м над землей и 0,5 м в земле).

Перед установкой бревен надо вырыть траншею, повторяющую по конфигурации рисунок подпорной стенки в плане. Так как деревянная подпорная стенка находится в земле, ее необходимо защитить от воздействий почвенной влаги: покрыть горячим битумом или обжечь. Дно траншеи нужно покрыть слоем гравия толщиной 50–100 мм и утрамбовать.

Бревна располагают вплотную друг к другу строго вертикально. Чтобы временно зафиксировать их в таком положении, каждое бревно соединяют вверху с соседним гвоздями, а снизу засыпают гравием. Траншею заливают бетоном марки 100.

Бетонная подпорная стенка. Такая стенка строится из монолитного железобетона и бутобетона, что избавляет от необходимости рыть глубокую траншею под фундамент. Монолитная конструкция заглубляется на 150–250 мм.

Благодаря высокой прочности бетона подпорная стенка имеет небольшую толщину: 100 мм (железобетонная) и 250 мм (бутобетонная).

Монолитные подпорные стенки строят методом отливки в опалубке. Их собирают на месте из досок при криволинейной конфигурации или из заранее изготовленных щитов при ломаной конфигурации.

Первой устанавливают стенку, расположенную со стороны нижней террасы. Щиты опускают вдоль стенки вырытой траншеи, соединяют и с наружной стороны прибивают к ним подпорки, которые должны выдержать массу бетона.

Чтобы поверхность подпорной стенки была ровной, внутреннюю сторону опалубки обшивают фанерой или рубероидом. Затем устанавливают второй ряд щитов и, соединив с первым в верхней части брусками, также надежно фиксируют подпорками.

Для получения железобетонной стенки между щитами опалубки устанавливают два ряда арматуры из стальных сеток.

Можно использовать металлические прутки, обрезки водопроводных труб, связанные между собой проволокой. В нижней части на высоте 50 мм от уровня земли для отвода воды из-за стенки необходимо заложить дренажные трубы на расстоянии 1 м. Опалубку заливают бетоном марки 100.

У бутобетонной стенки есть существенное преимущество: она не требует армирования, поэтому сокращается расход бетона за счет заполнения его камнями. Нижний ряд кладут из более крупных камней насухо, заполняя пустоты щебенкой. Затем заливают бетон тонким слоем и утапливают в нем следующий ряд камней. В нижней части также закладывают дренажные трубки. Кладку ведут рядами, заливая их раствором до заполнения всей опалубки.

Перерыв в работе допускается после укладки последнего камня любого ряда. Перед возобновлением кладки верхний ряд необходимо очистить от грязи и смочить водой. Подпорную стенку выдерживают в опалубке около трех суток, после чего снимают опалубку, не подвергая стенку нагрузкам около месяца.

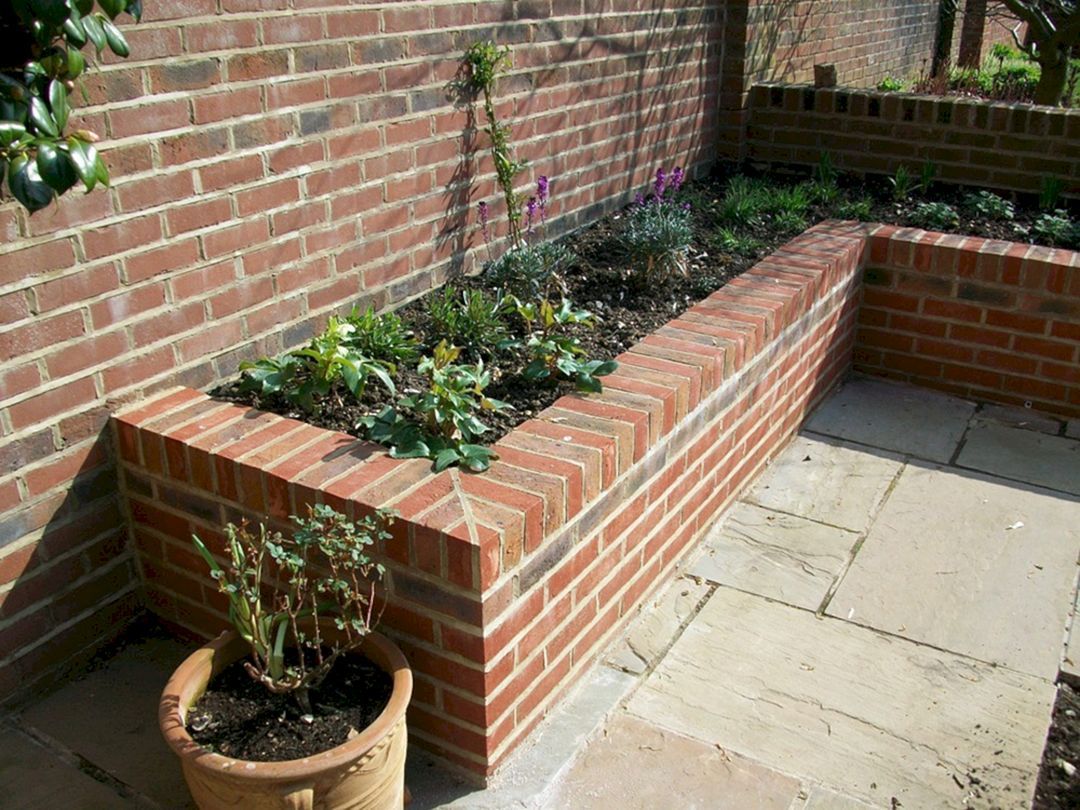

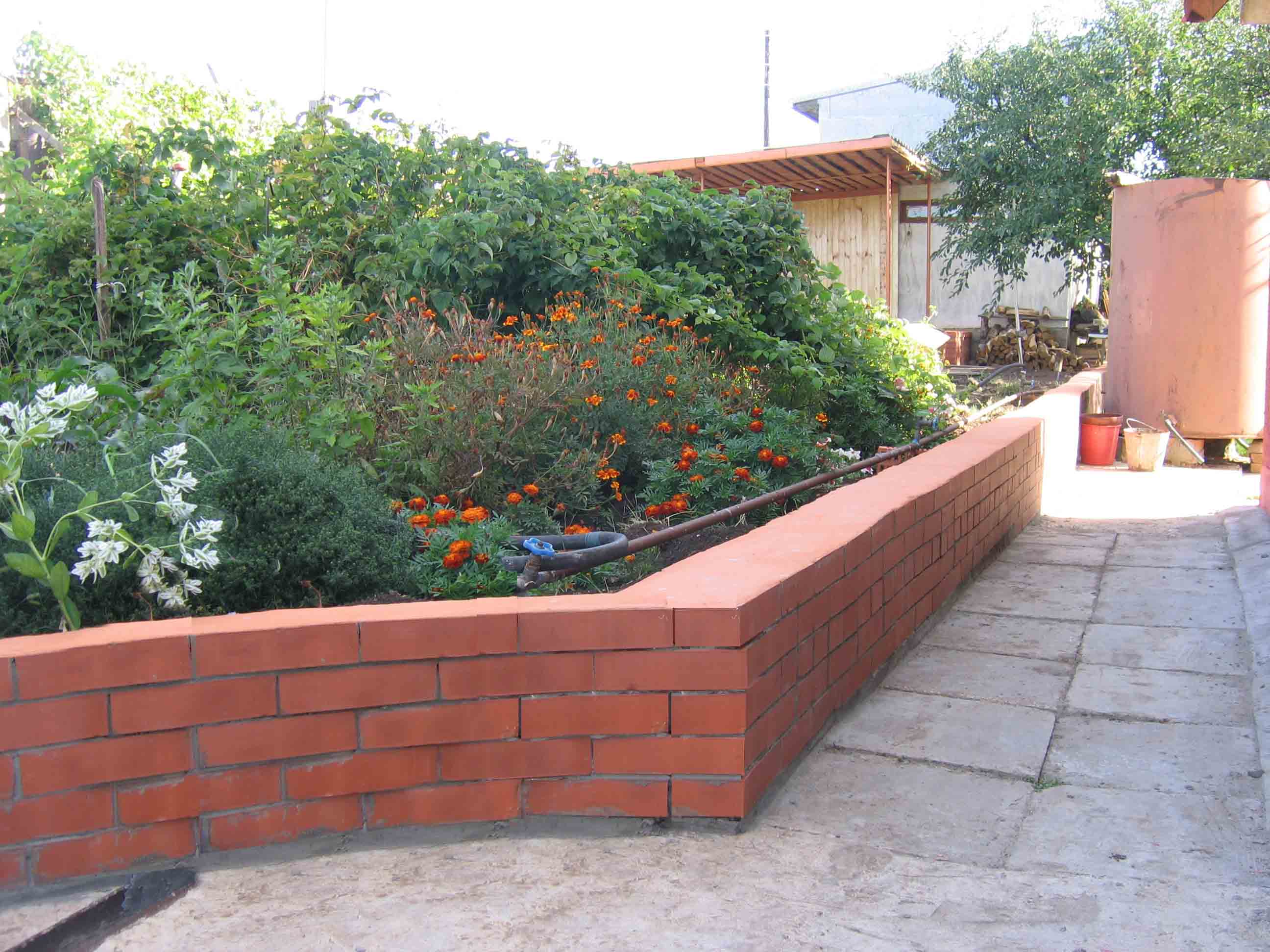

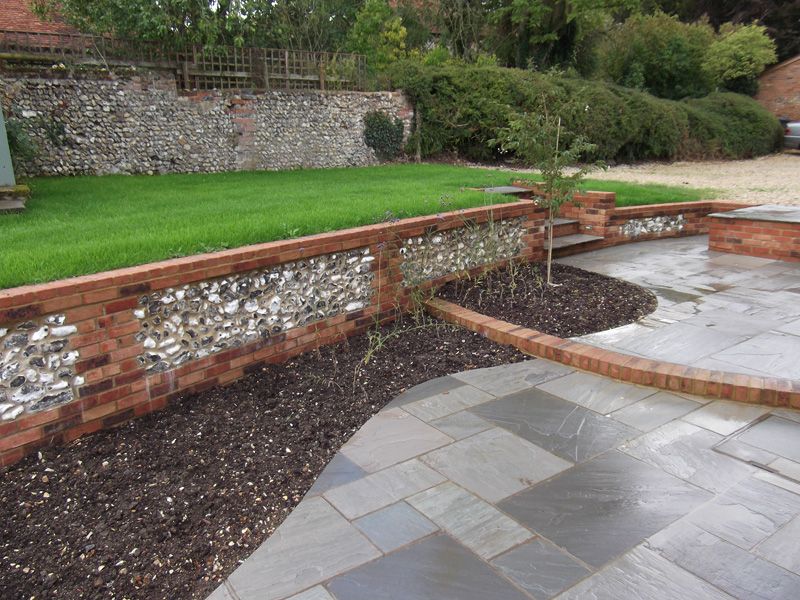

Подпорная стенка из кирпича. Кроме прямого назначения, эта стенка выполняет и декоративную функцию, особенно рядом с кирпичным домом. Для такой стенки необходим фундамент из монолитного неармированного бетона. Следует использовать для кладки нормальный или морозостойкий кирпич глиняного пластического прессования. Толщина стенки зависит от высоты и расположения кирпича: если кладка в один кирпич, толщина должна равняться 215 мм, в полкирпича – 102,5, в полтора – 327,5 мм. Кладка ведется различными способами.

Подпорная стенка высотой в восемь рядов кирпичной кладки (600 мм) может быть построена толщиной в полкирпича. Более высокую стенку можно усилить пилястрами через каждые несколько метров. Усиление стенки может осуществляться расширением нижней части (5–6 рядов) до полутора или двух кирпичей.

Подпорная стенка толщиной в полкирпича обычно выкладывается из одних ложков (длинная сторона кирпича), но можно применять и другие виды кладки, раскалывая кирпич надвое.

Чтобы определить требуемое количество кирпичей, необходимо рассчитать площадь кладки: для стенки толщиной в полкирпича на 1 м

Раствор для кирпичной кладки: одна часть цемента, три части мелкого песка и такое же количество воды – раствор должен оставаться на мастерке при наклоне, а затем соскальзывать целым комком. Замес надо делать из расчета на час-полтора работы, чтобы он не начал схватываться и не потерял пластичность. По ходу кладки рекомендуется расшивать швы (когда цемент чуть затвердеет). Их профиль может быть или выпуклым, или вровень с плоскостью стены, но не должен утапливаться в кладку. Первый ряд кладки снабжают дренажными отверстиями для отвода воды. Простейший способ – не класть раствор в вертикальные швы через каждые четыре кирпича, а заделывать в швы пластмассовые трубки, располагая их с небольшим уклоном в сторону нижней террасы.

Если на участке имеется старый кирпич, пусть даже разного размера, он может стать декоративной стенкой, которая будет весьма эффектно выглядеть в сочетании с вьющимися, стелющимися, покровными или мохообразными растениями.

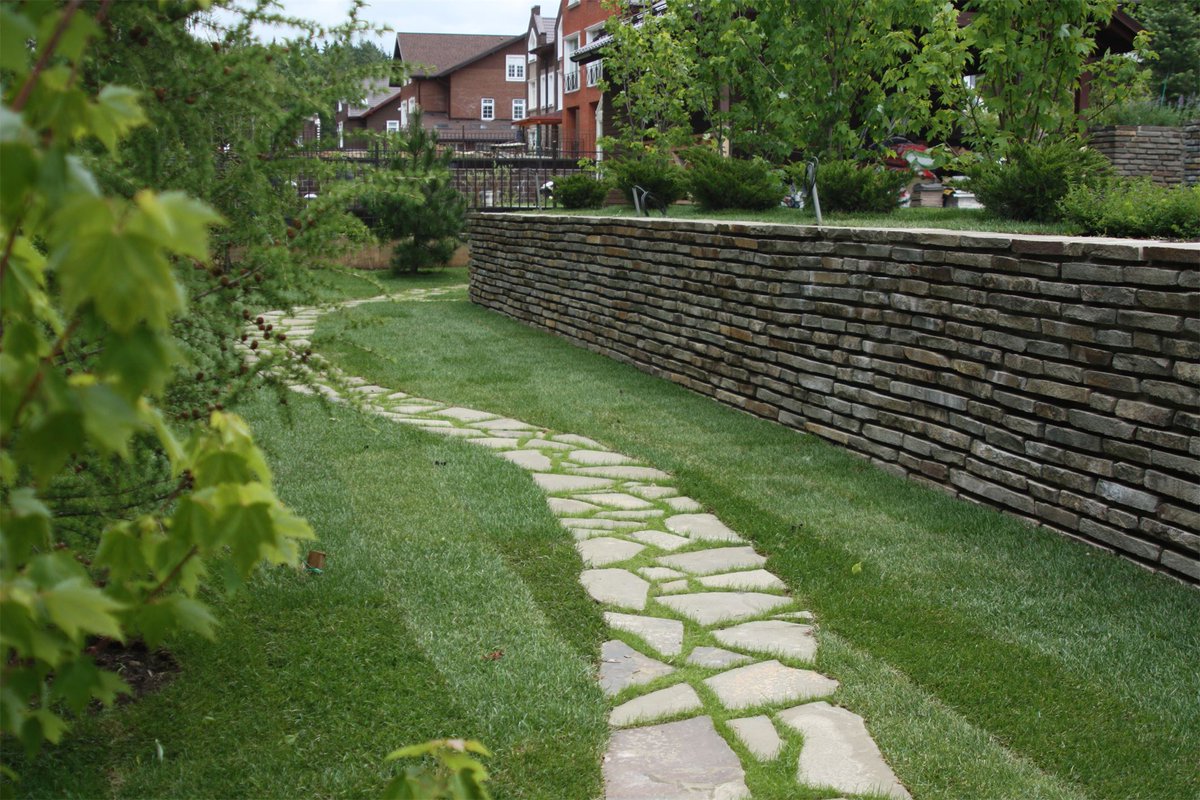

Стенка из природного камня. По конструкции такая стенка напоминает бутобетонную, но ведется без опалубки, что позволяет придать ей самые разнообразные формы (рис. 2). Толщина стенки зависит от высоты (например, при высоте 1 м толщина должна быть 250 мм). Основанием служит неармированный монолитный бетонный фундамент. Он равномерно передает массу конструкции на грунт и обеспечивает чистую и ровную поверхность для кладки. Как правило, фундамент должен иметь в 3 раза большую ширину, чем возводимая стенка. Толщина бетонного слоя для стенки высотой 1м должна составлять примерно 150 мм. Бетон укладывается в траншею на хорошо утрамбованное гравийное основание толщиной 50 мм. Верхний уровень фундамента должен находиться не менее чем на 150 мм ниже уровня земли.

Рис. 2. Подпорная стенка из камней

Кладка стенки напоминает кирпичную: она также ведется рядами. Для каждого ряда следует подбирать камни, приблизительно одинаковые по высоте, а неровности компенсировать заполнением более мелкими фракциями или подбором соответствующих камней для следующего ряда. В нижней части нужно заложить дренажные трубки с отступом друг от друга в 1 м. Это лучше сделать после выведения кладки из земли.

Стена из камней может быть любой формы. Возможна укладка камней без опалубки, при этом камни подбирают таким образом, чтобы они выглядели естественным нагромождением, не обязательно вертикальным. Можно построить фонтан, каскад или водопад с небольшим проточным водоемом внизу (рис. 3). Вода из фонтана может поступать в систему труб и использоваться для полива.

Рис. 3. Подпорная стенка с водопадом

Закончив возведение подпорной стенки (независимо от ее материала и формы), со стороны верхней террасы устраивают общий дренаж: между стенкой и грунтом насыпают слой гравия толщиной 70–100 мм. Это делается одновременно с подсыпкой грунта. Выровненные террасы должны иметь небольшой уклон для обеспечения водостока. Уровень грунта верхней части должен быть ниже стенки, так как нужно добавить снятый перед началом строительства плодородный слой грунта.

Декоративная обработка включает в себя использование рисунка и очертания сборных элементов и досок опалубки с введением цвета; обработку пескоструйными аппаратами для выявления заполнителя бетона; отделку облицовочными материалами; применение утопленных в бетонной поверхности камней, крупной гальки, осколков и материалов необычной формы.

Компоновка всех приемов может дать красивую фактуру поверхности стенки. Не обязательно обрабатывать всю ее, достаточно сделать декоративную вставку в бетон в одном-двух местах. Такой вставкой может быть и группа растений, которые можно поместить в специальные ниши – «карманы», заполненные грунтом.

В сочетании с цветочными растениями подпорная стенка является основой декоративного оформления резкого перепада между террасами, а иногда – основным фоном и ограждающим сооружением отдельных газонных участков и площадок.

Актуален и традиционный прием вертикального озеленения с использованием вьющихся растений. В этом случае в стенку заранее заделывается анкер для укрепления трельяжа или другой опоры, так как лианы плохо держатся на гладкой бетонной поверхности. При посадке таких растений, как розы, клематис, ипомеи, глицинии, подпорная стенка играет роль цветочницы.

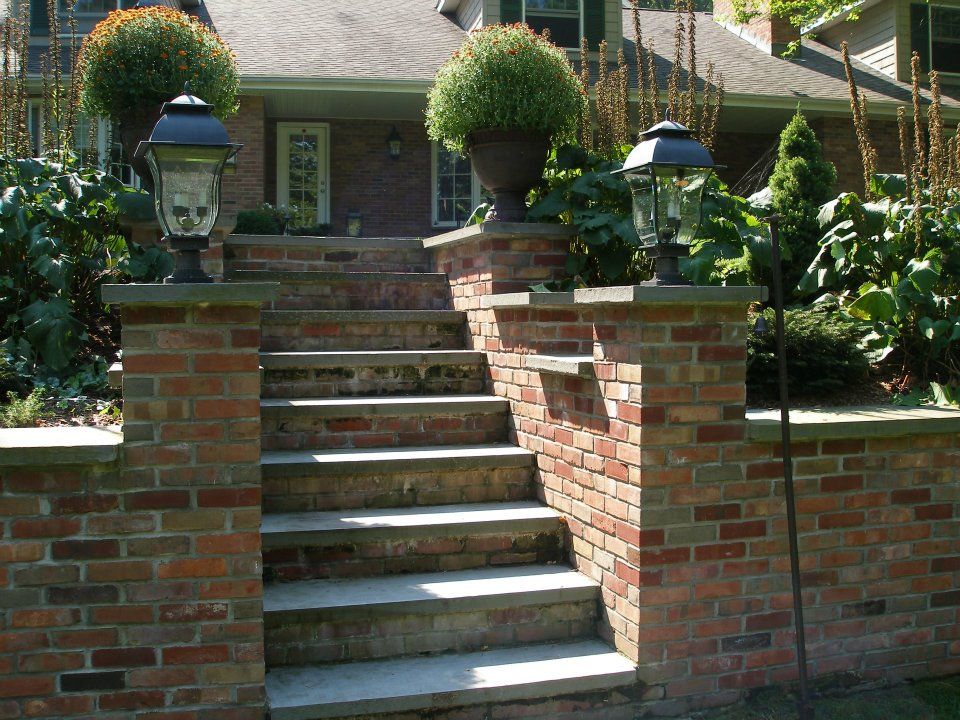

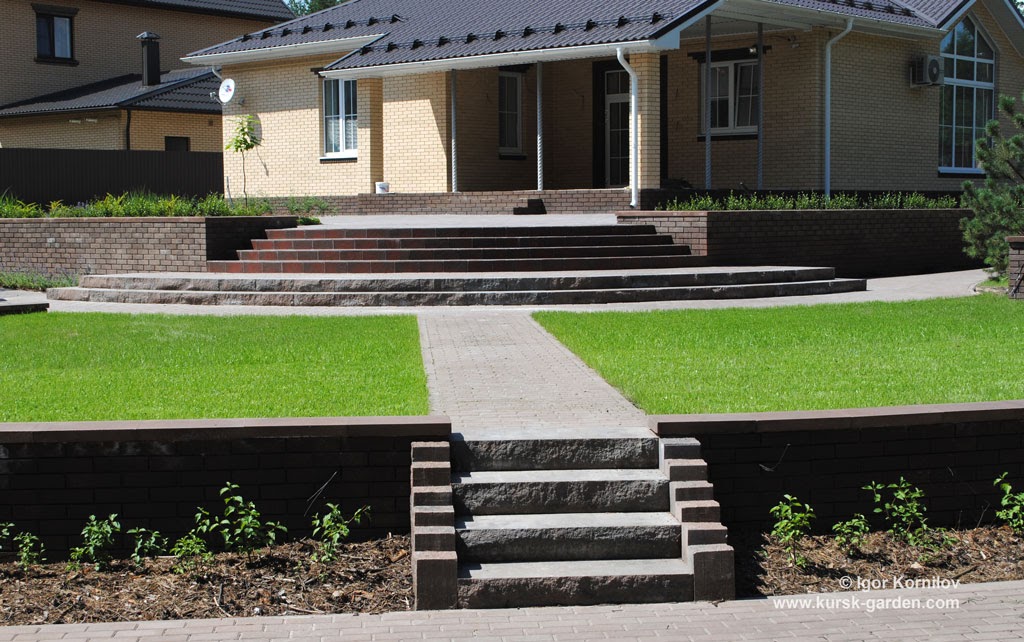

В тело подпорной стенки можно вмонтировать конструкции лестниц, скамеек, пристенных и питьевых фонтанчиков и другие декоративные элементы. Высокие подпорные стенки иногда заменяют несколькими стенками меньшей высоты для создания более спокойного высотного перехода между террасами. На таких переходных террасах устраивают видовые площадки с газонами и цветниками.

Данный текст является ознакомительным фрагментом.

Страница не найдена — Дача cадовода

По Вашему запросу ничего не найдено. Может быть, попробуйте поискать заново?

Или Вы можете посмотреть нужную Вам информацию ниже.

Последние публикации

[ads-pc-1]

Сад

Декоративные растения / Кусты / Сад / Сирень

Сорта сирени – как выбрать самые лучшие?

17 марта, 202316 мая, 2023 — by Expert

С приходом весны, цветущая сирень, испускающая аромат на всю округу, вдохновляет любого обывателя, начиная с профессионального садовода и заканчивая обычным прохожим. Многочисленные сорта сирени находят своих ценителей повсюду, привлекая на …

[ads-pc-1]

Огород

Огород / Огурцы

Выращиваем огурцы при помощи сетки

14 мая, 202328 мая, 2023 — by Expert

Шпалерная сетка облегчает выращивание огурцов Огурец, окультуренное растение наподобие лианы, в своем росте стремиться завоевать оперативный простор для расширения площади листового покрытия и к максимальному поглощению солнечного света. И этому …

[ads-pc-1]

Цветы

Ландшафтный дизайн / Цветники, клумбы, рокарии / Цветы

Ампельные растения в саду

6 марта, 202314 марта, 2023 — by Expert

Цветочная мода двигается вперед, и все чаще садоводы украшают беседки, веранды, перголы подвесными корзинами с ампельными растениями. Даже если у вас нет дачи, вы можете насладиться цветением прекрасных ампельных растений, …

[ads-pc-1]

Почва и удобрения

[ads-pc-1]

Болезни и вредители

Вредители / Капуста

Как избавить от гусеницы на капусте народными средствами

25 февраля, 202318 мая, 2023 — by Expert

Крепкая, хорошо прижившаяся рассада капусты — еще не залог хорошего урожая. Если своевременно не позаботиться о защите от вредителей, урожай может быть уничтожен полностью. Слизни, блошки, гусеницы, тля — это …

[ads-pc-1]

Живой уголок

[ads-pc-1]

Дом

Забор / Ландшафтный дизайн / Полезные технологии, советы и поделки

Из чего и как сделать живую изгородь на даче?

21 апреля, 202127 апреля, 2021 — by Dachnik

Много слов было посвящено различным видам ограждений – деревянным, каменным, металлическим… Однако есть и еще один, который является не менее привлекательным и декоративным – это живая изгородь. Невзирая на сложность …

[ads-pc-1]

Быт и технологии

Быт и технологии / Дачный инструмент / Картофель / Садовая и полевая техника

Как сделать окучник для картофеля своими руками

2 марта, 202015 февраля, 2022 — by Yana

Технологии во всех сферах деятельности человека стремительно развиваются, прогресс не обошел стороной и сельское хозяйство. Проектируется новая агротехника, создаются новые методики посадки той или иной культуры, с каждым днем нового …

[ads-pc-1]

Календарь

Что такое клинкерный кирпич | Спасенный клинкерный кирпич

Идея повторного использования, перепрофилирования и переработки может показаться современной, но столетие назад архитекторы нашли привлекательность в «мусорных» кирпичах и прекрасно использовали их в домах искусств и ремесел и других зданиях. Эти так называемые клинкерные кирпичи переживают возрождение в 21 веке, поскольку строители домов стремятся придать своим домам уникальный штрих, используя утилизированные клинкерные кирпичи в таких элементах, как камины, внутренние дворики или садовые стены.

Если прямые линии, равномерный кирпич и однотонные цвета современности оставляют вас холодными, возможно, вы очутились в далеком от совершенства мире декоративно-прикладного строительства.

Что такое клинкерный кирпич?

В первую очередь нужно объяснить непосвященным, что такое клинкерный кирпич. Клинкерные кирпичи, названные в честь характерного звука, который издают твердые кирпичи при ударе друг о друга, образуются, когда их оставляют слишком близко к жару угольной печи. Кирпичи часто искривлялись и ломались, что делало их бесполезными для производителей кирпичей, которые ценили единообразие. Запекание также дало насыщенные теплые цвета, от темно-красного и оранжевого до фиолетового и черного. Каждый клинкерный кирпич был уникален и казался бесполезным.

Однако в начале 20 века современные архитекторы открыли для себя уникальность этих кирпичей и начали использовать их в проектах, иногда возводя целые дома из клинкерного кирпича. В период искусств и ремесел появился клинкерный кирпич, который использовался в столбах крыльца, садовых стенах и дымоходах. Чарльз и Генри Грин, возможно, открыли кирпичи в Бостоне во время учебы в Массачусетском технологическом институте, но прославили их, построив дома из клинкерного кирпича в Калифорнии в начале XIX века.00с.

Архитекторы Восточного побережья также нашли привлекательность клинкерного кирпича и включили его в проекты колониального возрождения. Доиндустриальный вид клинкерного кирпича привлекал архитекторов, стремившихся воссоздать дома колониального периода, построенные из кирпича ручной работы.

Другой пример широкого использования клинкерных кирпичей можно найти на кладбище в Мемориальном парке в Оклахома-Сити, где могильник окружает массивная стена из почерневших кирпичей.

Очистка клинкера

«В наши дни автоматизированного производства, когда за один раз производятся тысячи совершенно одинаковых кирпичей, клинкеров почти не существует», — пишет Сьюзан Ван Хекке в статье «Случайное очарование клинкерных кирпичей». в журнале «Старый дом».

Gavin Historical Bricks прочесывает всю страну в поисках старого брака, просматривая исторические записи общества, чтобы найти старые кирпичные заводы. Гэвин будет летать над площадками в поисках груд отходов из закрытых печей, а затем начнет копать. Спасательные компании также спасают кирпичи с мест сноса. Чтобы удовлетворить спрос, Гэвин около десяти лет назад начал производство клинкера, пытаясь намеренно создать то, что когда-то было проклятием для производителей кирпича. Гэвин обжигает кирпичи в старинных угольных печах с температурой 1850 градусов в течение трех недель.

Строительство из клинкера

При строительстве из клинкерного кирпича важно помнить, что каменщики должны быть готовы экспериментировать и следовать примеру своих клинкеров. Клинкеры можно укладывать прямым рядом, как и традиционный кирпич, но они теряют свою привлекательность и уникальность. Каменщик должен знать об уникальной особенности каждого кирпича и обрамлять его таким образом, чтобы подчеркнуть красоту различных кирпичей и создать из кирпича то, что равносильно произведению искусства.

Клинкер также можно смешивать с традиционным кирпичом, чтобы сэкономить деньги и при этом добавить интересную конструктивную особенность вашему строительному проекту.

Являетесь ли вы строителем или домовладельцем, желающим улучшить свое жилище с помощью клинкерного кирпича ушедшей эпохи, свяжитесь с нами, чтобы узнать больше об уникальном характере этих кирпичей и определить стиль и цвет в соответствии с вашими потребностями.

Зарегистрируйтесь, указав свой адрес электронной почты, чтобы получать новости и обновления от Gavin Historical Bricks.

«*» указывает на обязательные поля

Скрытый

Скрытый

Мы редко отправляем электронные письма и не передаем вашу информацию

Стена из клинкерных блоков | Сверхлегкие бетонные блоки

Клинкерный блок – это не что иное, как легкий бетонный строительный блок на основе заполнителя. В Соединенном Королевстве шлакоблоки известны как шлакоблоки. Клинкерные блоки изготавливаются из шлака и заполнителя.

водостойкие и долговечные, но имеют более высокую теплопроводность, чем пористый красный кирпич, поэтому обеспечивают меньшую теплоизоляцию для конструкций с регулируемым климатом.

В результате особых технологических достижений клинкерные блоки представляют собой современные виды керамического кирпича с большей плотностью.

Минеральные минералы магнитной природы используются для этой цели. Комбинация обжигается в печи при температуре от 1000 до 1400 градусов до перехода в стеклофазу, что отличает клинкерный блок от стандартного, который обжигается при температуре от 600 до 800 градусов.

Свойства клинкерного блока

Вот несколько свойств клинкерного блока:

• Клинкерный кирпич должен иметь механическую прочность 25 МПа.
• Клинкерный кирпич поглощает очень мало воды, коэффициент водопоглощения составляет менее 6%.
• Теплопроводность присутствует в клинкерных кирпичах.
Клинкерный кирпич
• имеет прочность на сжатие от 250 до 350 кг кв.см.

Назначение клинкерного блока

Вот несколько целей клинкерного блока:

• В качестве барьера безопасности.
• Для крепления окон и дверей.
• Для украшения стен.
• Чтобы разнообразить внешний вид конструкции.

Клинкер широко используется в производстве цемента. Он широко продается по всему миру, поскольку его можно хранить в сухих условиях в течение нескольких месяцев без видимой деградации.

Цементные фирмы закупают клинкер для своих цементных заводов в местах, где цементное сырье является редким или недоступным.

Преимущества клинкерного блока

Вот несколько преимуществ клинкерного блока:

• Шлакоблок содержит золу в качестве заполнителя.
• Клинкерные блоки состоят из бетона и шлака.
• Клинкерные блоки имеют меньшую плотность, чем бетонные блоки.
• Клинкерные блоки недостаточно прочны, чтобы выдерживать повышенное давление.

Разница между клинкером и цементным блоком

Клинкерный блок	Цементный блок
Клинкерный блок состоит из таких заполнителей, как зола.	Настенные блоки изготовлены из ясеня из бетонных блоков.
Бетон и клинкер используются для изготовления клинкерных блоков.	Есть три типа бетонных блоков: стальные, деревянные и цементные.
Бетонные блоки тяжелее клинкерных блоков.	Поскольку бетонные блоки содержат камень и песок, они тяжелее.
Использование клинкерных блоков, как правило, запрещено, так как они не очень гибкие.	Прочность бетонных блоков делает их подходящими практически для любой конструкции.
Садовые стены и другие небольшие проекты чаще используют клинкерные блоки.	Крупные строительные проекты менее важны, чем проекты из бетонных блоков.
В строительстве используются клинкерные блоки старого образца.	Более твердая структура бетонных блоков и другие преимущества делают их более популярными.
Общая отливка клинкерного блока выше, так как требует большого объема ремонта.	Поскольку бетонные блоки не требуют ремонта, они дешевле.

Типы клинкерных блоков

Сульфатостойкий клинкерный тип

В последние годы наблюдается снижение его производства из-за наличия гранулированного доменного шлака, который можно легко использовать в производстве цемента для получения сульфатостойкости.

Низкотемпературный клинкерный тип

Состоит из

• 29% алит,
• 54% белит,
• 2% алюмината трикальция и
• 15% алюмоферрита тетракальция,
• Только со следами свободной извести.

Поскольку цемент, изготовленный из обычного клинкера и пылевидного гранулированного доменного шлака, обладает хорошими низкотемпературными качествами, он больше не производится.

Низкощелочной клинкерный тип

Использование «отвода щелочи» — не лучший вариант, так как он включает удаление части высокотемпературных газов, выходящих из системы печи, что приводит к потерям некоторого количества тепла.

Экономически выгоднее либо заменить сырьевую смесь глинозема другим компонентом, либо установить отвод щелочи.

Белит Сульфоалюминат кальция Тип тернезита

Используя эту концепцию, производится тип клинкера, который выделяет на 30% меньше углекислого газа, чем обычные клинкеры.

Чтобы получить более подробную информацию, посмотрите следующий видеоурок.

Источник видео: The Restoration Couple

Эффективность производственного процесса повысилась, а затраты энергии на производственный процесс также снизились примерно на 15%.
