Подпорная стенка габион: Проектирование подпорных стен из габионов
Проектирование подпорных стен из габионов
Просмотров: 2049
Габионнные конструкции, что это такое и их виды описано подробно на странице Монтаж габионов. Там же размещена основная нормативная документация по габионам.
Как правильно запроектировать подпорную стенку из габионов?
Речь пойдет в первую очередь о вязаных габионах, т.к нормативная документация содержит только этот вид. Тем не менее, принцип установки един для всех вариантов (сварных в т.ч).
Давайте рассмотрим, что такое подпорная стена.
Подпорная стена это конструкция определенной высоты и массы, которая предназначена для удерживания грунта от смещения и обрушения. А, значит, подпорная стена должна обладать определенной массой и устойчивостью, чтобы выступать противовесом удерживаемому весу грунта. Сам по себе любой габион не является подпорной стенкой. Именно поэтому рекомендации по проектированию подпорных стен из габионов содержат в себе типовые конструкции, которые нужно сопоставлять с высотой склона удерживаемого грунта, если нет возможности заказать расчет в проектном институте.
Для профессиональных проектировщиков существуют специальные программы, которые расчетным методом получают конструкцию на основании инженерно-геологических изысканий . Выполняются расчеты устойчивости, сдвига, опрокидывания. Это программы типа GEO 5, PLAXIS и другие. Расчетный метод всегда используется при проектировании ответственных объектов.
Если же речь идет о частном строительстве или нет возможности выполнить расчет, применяются типовые рекомендации для габионных конструкций.
Общая информация по материалам
- Фото 1.Габионы с завода поставляются в сложенном виде.
Вязаные габионы :
Типы габионных конструкций по форме:
• коробчатые – К;
• коробчатые с армирующей панелью – КА;
• матрасно-тюфячные – МТ;
• цилиндрические – Ц.
Типы габионных конструкций по видам покрытий проволоки сетки:
• покрытые цинком – Ц;
• покрытые цинком и полимером – ЦП;
• покрытые сплавом цинка с алюминием и мишметаллом (гальфан)– Г;
• покрытые сплавом цинка с алюминием и мишметаллом и полимером – ГП.
Самый маленький размер вязаного габиона: размер ячейки, диаметр проволоки, покрытия является самым ходовым- ГИ-К-1х0,5х0,5-С80-2,7-Ц . Обозначение: габион коробчатый, диаметр проволоки сетки 2,7 мм, ячейка 80х100 мм, 3-й класс цинкования.
2. Фото 2. Вид наполненного габиона данного размера бутовым камнем гранитных пород фракции 70-120. Применяется при небольших сооружениях. Еще распространенна фракция 100-250. Применяется на очень больших объектах. Эти две фракции бутового камня наиболее распространены и предпочтительны.
3. Фото 3. Лицевая часть габиона правильной укладки. Минимум пустот, подбор по размеру.
Основные принципы проектирования подпорных стен из габионов без расчета

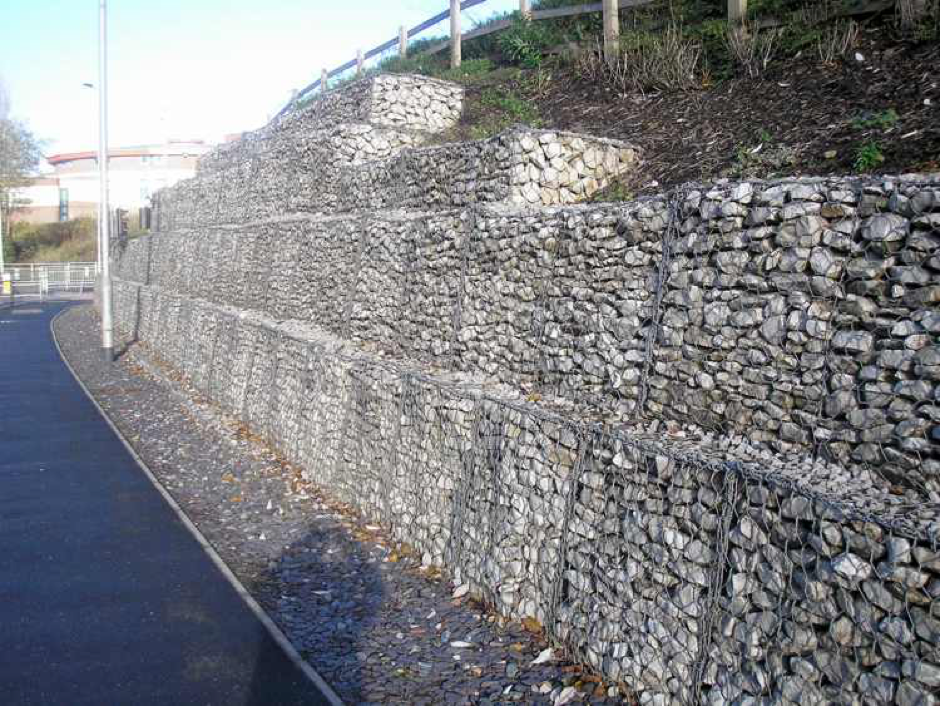

- Конструкция из габионов должна обладать достаточной массой и устойчивостью для удерживания грунта. Для этого габионы устанавливаются по принципу пирамиды– нижний ярус делается широким, равным высоте склона. Следующий ярус должен быт Уже не менее, чем на 0,25 м. нижнего яруса.
Чаще всего разница между ярусами 0,5 м. - Высота габиона не может быть больше ширины чтобы обеспечить устойчивость и не допустить опрокидывание подпорной стенки. Эти значения могут быть равными, но высота всегда равна или меньше ширины габиона.
Тем более это верно для подпорной стены из одного яруса– ширина габиона при высоте склона в 1 метр должна быть 1 метр или больше. При меньше ширине произойдет опрокидывание прямоугольного габиона, основание которого будет недостаточно устойчивым. При высоте склона в 0,5 м выбор габиона шириной 1 м придаст дополнительную устойчивость конструкции и позволит ей надежно удерживать массу грунта. При высоте склона в 1 м выбор ширины в 0,5 м и высоты в 1 м габиона приведет к тому, что габион опрокинет давлением грунта в ближайшей перспективе.
Габионные конструкции имеют типоразмеры, кратные 0,5 м. Минимальный типоразмер коробчатых габионов 0,5*0,5*0,5 (м, длина*высота* ширина). И в них нет размерностей, высота которых превышает ширину. Это сделано не просто так, а именно для обеспечения устойчивости подпорной стены из габионов. - Масса 1 м3 грунта составляет примерно 1,6 тонн. Вес 1 м3 габиона 1,8 тонн. При этом нужно учитывать, что при укреплении склона вашего дачного или иного участка на подпорную стенку из габиона будет давить прямо или косвенно вес всего объема грунта, имеющегося на территории. При этом чем круче и выше склон, тем давление прямонаправлено. А также добавьте вес дома и иных строений. И чем ближе они к укрепляемому склону, тем оно больше. Попробуйте удержать склон 90 градусов высотой 2 м и потенциальным весом грунта в 3 тонны габионом 0,5*0,5*1 м (900 кг).
- Выбирайте типовые размеры конструкций при проектировании. Нетиповые размеры приводят к удорожанию конструкций в работе и не позволяют прогнозировать поведение стенки во времени.
Данные принципы подходят и для вязаных, и для сварных габионов. Сварной габион 2*1*0,5 м(д*в*ш) не является опорной конструкцией. Ее саму нужно укреплять сваями или иными закладными деталями даже если значительного веса грунта на нее не происходит.
Исключением для подобных принципов является система «террамеш» или использование габионов с армирующей панелью (габион имеет «язык» из сетки, который укладывается между слоями грунта). Но она всегда проектируется в профессиональных институтах и не применяется в частном строительстве. - Игнорирование воздействия иных факторов (подмытие грунтовыми водами, подземными ручьями, ливневыми водами). Если факторы такие присутствуют, решение нужно выбирать комплексное. Например, с дренажом.
- И, главное, разделяйте функционал своего сооружения. Не путайте декоративную функцию с функцией подпорной стены. Проектирование подпорных стен, особенно при больших высотах склонов или больших площадях участков, это ответственная задача. Пренебрежение рекомендациями приведет к обрушению недостаточно устойчивой стены.
Чаще всего разница между ярусами 0,5 м.
Типовые конструкции и общий принцип установки габионов
Основные ошибки при выборе конструкций
Наиболее распространенные ошибки при проектировании:
- Высота габиона больше ширины конструкции. Подумайте, нужно ли значительное усилие, чтобы опрокинуть такую конструкцию? Особенно, если усилие оказывает не человек, а, например, двухэтажный дом? Или административное здание? Такая конструкция сама является неустойчивой, т.к площадь основания ее очень мала. В типовых рекомендациях по габионам таких конструкций не бывает.
- Отсутствие хотя бы примерных сопоставлений массы стенки из габионов и удерживаемого склона (выдержит ли стенка высотой в 1 м склон в три метра высотой) ? Вероятно, нет.
- Изобретение своих размеров. Например, 0,75*0,75 м. Теоретически сделать можно. Практически вязать такой габион придется вручную, что будет дороже и дольше. Производители габионов имеют стандартизированные размеры как габионов, так иих ячеек и толщин проволоки. Проектировщик часто записывает в проект параметры, которые не являются распространенными и купить такой габион не представляется возможным. Это же касается фракции и вида камня. Запросить доступные виды материалов можно у производителя, постащика своих регионов. Как правило, это габион чяейкой 80*100 С80, толщина проволоки 2,7 мм, покрытие Ц (цинк). Если объект находится в воде, то ЦП (цинк-полимер). Размеры согласно номенклатуре произвоителя, но кратно и не менее 50 см.
Не учитывают коэффициенты запаса по материалам. Для создания необходимной плотности укладки камня коэффициент расхода составляет на 1 м3 конструкции 1,45 м3 камня ( или1,75-1,8 при пересчете из тонн в м3). «Механизированная или ручная укладка каменного материала в габионную конструкцию должна обеспечивать насыпную плотность каменного материала свыше 1750 кг/м3».
- Подмена функций. Если Вы хотите укрепить склон, то старайтесь придерживаться рекомендаций. Если хотите сделать нечто декоративное, то не стоит называть это подпорной стеной, чтобы не вносить путаницу в функционал конструкции. Чтобы строитель правильно реализовал Вашу задачу, ему нужно правильно обозначить цель. В декоративных габионах существуют свои принципы.
Подумайте, нужно ли значительное усилие, чтобы опрокинуть такую конструкцию? Особенно, если усилие оказывает не человек, а, например, двухэтажный дом? Или административное здание? Такая конструкция сама является неустойчивой, т.к площадь основания ее очень мала. В типовых рекомендациях по габионам таких конструкций не бывает.
Как правило, это габион чяейкой 80*100 С80, толщина проволоки 2,7 мм, покрытие Ц (цинк). Если объект находится в воде, то ЦП (цинк-полимер). Размеры согласно номенклатуре произвоителя, но кратно и не менее 50 см. Устройство подпорной стены из габионов
Содержание
- Что входит в перечень подготовительных работ?
- Основы габионного монтажа
- Видео: Устройство и монтаж габионов
Благодаря свойствам современных геоматериалов, благоустройство территории с проблемным рельефом реализуется с меньшими затратами средств и времени.
В частности, при возведении надежных и долговечных противооползневых подпорных стен используются уникальные свойства коробчатых габионов.
- Стандартный коробчатый габион, стоимость которого по всем показателям считается бюджетной, в собранном виде представляет собой сеточно-металлический контейнер, для жесткости снабженный внутренними перегородками.
- Наполнитель — любой атмосферостойкий и экологически безвредный минеральный материал, в большей или меньшей степени обладающий декоративными свойствами
Таблица требований к техническим параметрам заполнителя габионов
|
Параметр |
Значение |
|
Удельный вес не менее |
для работ на суше – 17,5 кН/м3; для гидротехнических работ – не менее 23 кН/м3 |
|
Морозоустойчивость выше |
МР350 |
|
Прочность не менее |
400 |
Низкое водопоглощение менее |
0,6 % |
|
Устойчивость против распада |
Максимальная потеря массы должна быть 5 – 10 % |
|
Коэффициент размягчаемости должен быть |
Не менее 0,9; для осадочных пород – не менее 0,8 |
|
| По сравнению с бетонными и кирпичными стенами, габионные сооружения отличаются: доступной стоимостью, простым монтажом, положительным эстетическим восприятием. |
Габионные конструкции надежно блокируют образование характерных для сложного рельефа грунтовых оползней, а так же органично вписываются в разные варианты ландшафтного оформления. Оптимальный по всем параметрам наполнитель — это крупный щебень горных пород, так называемый рваный гранит.

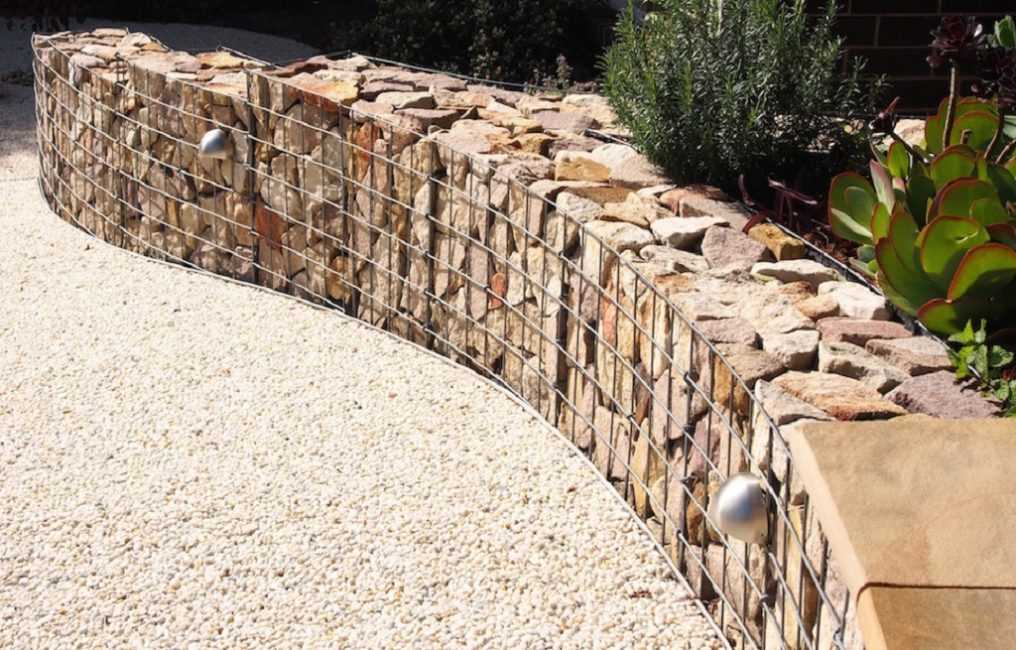

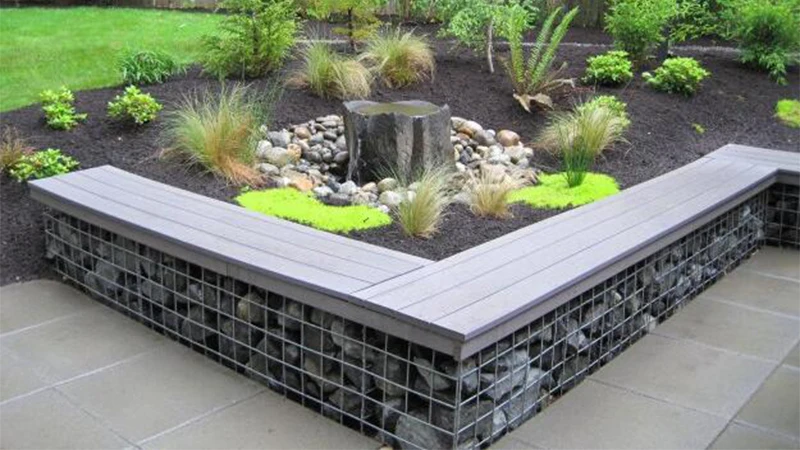

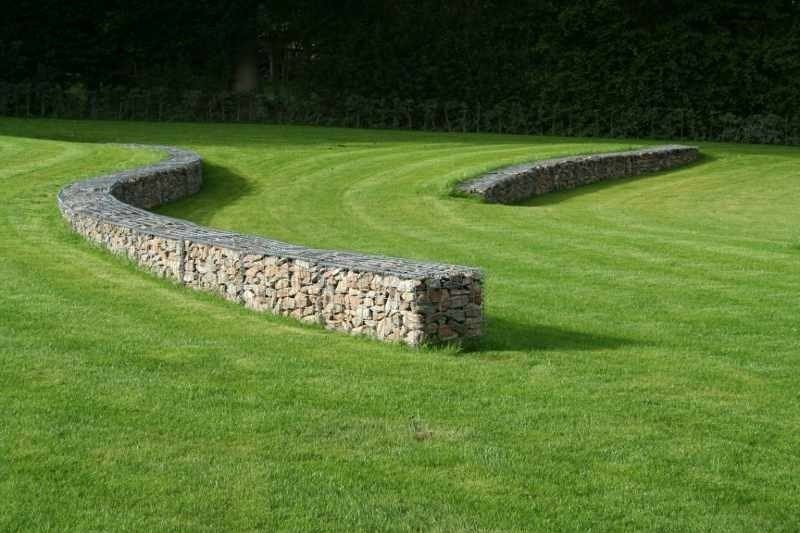

Проблемы, где можно купить бутовый камень в наше время не существует. Любой каменный наполнитель можно заказать в нужном количестве, при необходимости с доставкой на строительную площадку. Габионы декоративные — возводятся для украшения ландшафтного дизайна, в большинстве случаев используются как элементы вертикального озеленения.
Удельное давление на грунт относительно небольшое, необходимости в создании фундаментного основания нет. Исключением может быть слабый песчаный или переувлажненный грунт. Проблема решается обустройством надежного основания из плоских габионов, заполненных менее благородным материалом, в частности экологически безупречными строительными отходами.
Габионы продаются в разобранном виде, что удобно для транспортировки и хранения. Сборка контейнеров входит в объем предварительных работ. Перечень так же включает в себя выравнивание и уплотнение грунта на рабочем участке, сортировку камня по размеру и цвету.
Технология не предусматривает перемещения полного габиона. Его заполнение производится по месту установки.
Основы габионного монтажа- Каменный наполнитель укладывается с максимальной плотностью, причем крупные фрагменты располагаются ближе к стенкам контейнера. Мелкая фракция используется для заполнения середины объема.
- Для укладки камня на лицевой стороне подпорной конструкции, рекомендован камень с большим содержанием кварца. Такие стены отлично смотрятся в любую погоду на протяжении всего года.
- Усадка наполнителя в габионе компенсируется увеличением его высоты на 50 мм. Крышка обвязывается по периметру вязальной проволокой, которая так же используется для соединения габионов между собой.
- После установки следующих верхних рядов, нижние габионы приобретают правильную форму, которая поддерживается внутренними перегородками. Небольшая усадочная деформация подпорной стенки на ее внешнем виде и рабочих характеристиках практически не сказывается.
Коррозиезащищенная сетка для габионов. Купить в Москве и пригородах этот прочный и долговечный материал можно без особых затруднений. Сетка используется домашними умельцами для создания оригинальных элементов ландшафтного дизайна.
В качестве примера можно назвать так называемые длинные габионы, выполненные из закрепленной на металлических стойках сеточной оболочки. Длина таких конструкций варьируется в пределах нескольких десятков метров.
Расход колец на связывание габионных конструкций
|
Тип конструкции |
Габионы |
Матрацные конструкции | |||
|
Высота (м) |
1. |
1.00 без диафрагм |
0.50 |
0.17 — 0.23 |
0.30 |
|
Расход колец на м3 , м 2 (шт.) |
30-40 |
20-30 |
40-60 |
15-18 |
15-20 |
00 с диафрагмамиВидео: Устройство и монтаж габионов
Также стоит почитать:
- Габионные конструкции: технология монтажа, доступная каждому!
- Возведение габионных сооружений своими руками
- Как правильно выбрать комплектующие для самодельных габионов?
Что такое габионная стена и как ее построить?
Фото: emer1940 через Getty Images

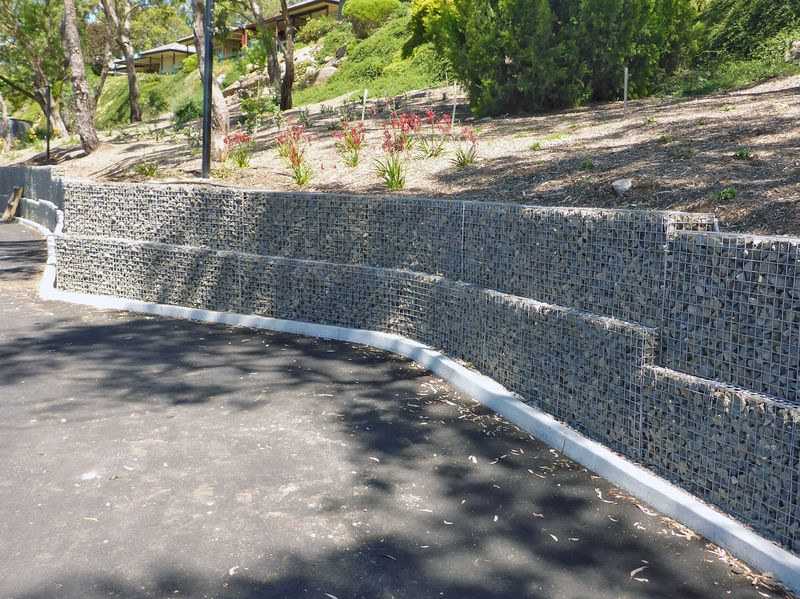

Габионные стены предлагают множество возможностей для благоустройства дома: они могут служить недорогой подпорной стеной, улучшать естественный ландшафт дома или даже использоваться в качестве ограждения для уединения.

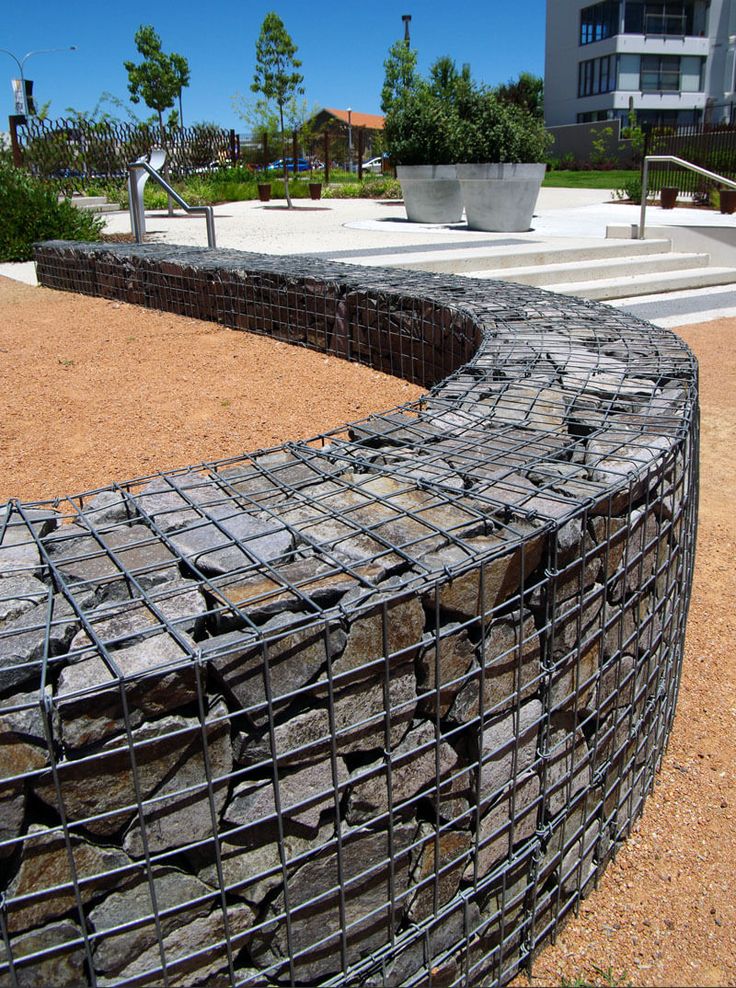

Вместо того, чтобы строить из больших камней или кирпичей, стены из габионов строятся путем заполнения больших корзин или клеток рыхлым гравием, камнями или другими тяжелыми предметами.
Несмотря на преимущества строительства габионной стены на вашем участке, есть и несколько потенциальных недостатков, которые следует учитывать перед принятием каких-либо окончательных решений. Чтобы определить, подходит ли вам эта особенность ландшафтного дизайна, читайте дальше, чтобы узнать больше о габионных стенах.
СВЯЗАННЫЕ: Что нужно и что нельзя делать при строительстве подпорных стен
Что такое габионная стена? Габион происходит от gabbione , итальянского слова, означающего «большая клетка». Габионные стены состоят из габионов или больших клеток или корзин, заполненных камнями, гравием, бетоном или остатками строительных материалов. Эти большие корзины можно складывать вместе и соединять с помощью прочной проволоки.
Нужна помощь в строительстве габионной стены?
Профессионал может сделать это за вас. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов.
Найдите профессионала

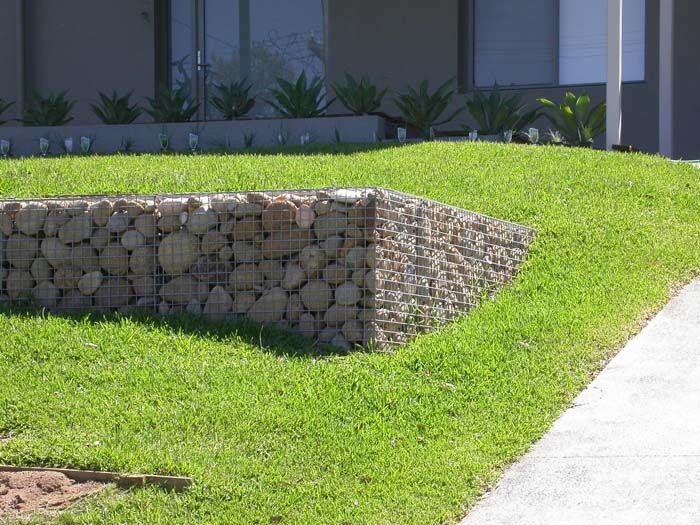

+Существует множество вариантов дизайна стен из габионов на выбор. Вы можете сконфигурировать корзины, чтобы сделать подпорную стену из габионов, построить забор для уединения на своей территории или просто включить (и, возможно, даже повторно использовать) натуральный камень в сад или двор вашего дома. Габионные стены также могут использоваться в различных отраслях промышленности, включая борьбу с эрозией, временную защиту от наводнений, снижение шума и фильтрацию ила из стоков воды.
Преимущества габионных стенФото: Kenny10 через Getty Images
Габионные стены имеют множество преимуществ, которые делают их привлекательными для ландшафтного дизайна, строительства и других целей. Вот некоторые из основных причин, по которым стоит построить габион.
По сравнению со строительством подпорной стены из сложенных друг на друга камней, кирпичей, брусчатки или бетона стоимость габионных стен значительно ниже. Корзины из проволочной сетки не дорогие, и вы можете использовать свой бюджет для выбора подходящих наполнителей, включая остатки строительства, кирпичи или камни.
Материалы легко транспортировать, их можно переместить позже.Габионные корзины и наполнители, необходимые для строительства габионной стены, легче транспортировать, чем более крупные камни и кирпичи. Даже после возведения стены из габиона вы сможете без труда разобрать ее и переместить на новое место во дворе (или в другом месте).
Стены из габионов можно быстро построить. Конструкция стен из габионов относительно проста, стены короче и не требуют тяжелого оборудования. Построить стену из габиона намного проще, чем пытаться построить подпорную стену из сухого камня, особенно если у вас ограниченный опыт строительства.
Нужна помощь в строительстве габионной стены?
Профессионал может сделать это за вас. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов.
Find a Pro
+ Их конструкция обеспечивает дренаж воды.Вы можете построить габион, не беспокоясь о проблемах с отводом воды. Конструкция подпорной стены из пористого габиона позволяет воде просачиваться сквозь нее и не дает вашему двору чрезмерно насыщаться.
Габионные подпорные стены не треснут.Со временем вода, оседание или другие факторы могут привести к растрескиванию стандартных кирпичных, каменных или бетонных подпорных стен. Между тем, габионные стены возводятся без прочного основания, вместо этого используются гибкие проволочные корзины. Такая конструкция предотвращает растрескивание стены и сохраняет конструкцию гибкой, но в то же время прочной.
Объявление
Габионные стены устойчивы. Стены из габионов могут быть построены в основном из переработанных или выброшенных материалов.
Это делает их более устойчивым и безвредным для окружающей среды вариантом по сравнению с другими типами подпорных стенок или стен садовых грядок, материалы для производства которых требуют более высокого уровня выбросов углекислого газа.
СВЯЗАННЫЕ: Этот новый строительный материал перерабатывает худший в мире пластик
Недостатки габионных стен подумайте, прежде чем строить один вокруг вашего дома. Возведение стены из габиона трудоемко.Если вы строите собственную габионную стену, будьте готовы приложить немало физических усилий. Вам нужно будет собрать клетки, что относительно просто при покупке, но может занять некоторое время, если для вашего проекта требуется несколько габионов.
Когда вы наполняете корзины камнями или другими материалами по вашему выбору, вам придется потрудиться. Эта задача займет некоторое время и будет нелегкой для ваших мышц и суставов, особенно если вы наполняете корзины вручную или лопатой.
Также имейте в виду, что если вы планируете построить высокую стенку из габионов, то заполнение верхних слоев корзин может быть более сложным.
Нужна помощь в строительстве габионной стены?
Профессионал может сделать это за вас. Получите бесплатную предварительную оценку проекта от ближайших к вам экспертов.
Найти профессионала
+ Для крупных проектов может потребоваться тяжелое оборудование.В зависимости от того, какой высоты должна быть ваша стена, вам может понадобиться более тяжелое оборудование для заполнения верхних слоев. Экскаватор или другое строительное оборудование может помочь при попытке заполнить корзины на верхних слоях, но это добавит дополнительные расходы и усложнит логистику вашего проекта.
Габионные подпорные стенки не всегда привлекательны. У всех разные мнения, но, возможно, габионные подпорные стены могут показаться вам менее привлекательными, чем традиционные из камня или кирпича.
В зависимости от того, где вы планируете построить подпорную стену и насколько заметной она будет в вашем ландшафте, эстетика может или не может влиять на ваше решение построить габионную стену.
СВЯЗАННЫЕ С: 11 идей для подпорных стен, которые хорошо работают и при этом хорошо выглядят строительство подпорной стены из камня, кирпича или бетона. Выполните шаги, описанные ниже, чтобы построить базовую отдельно стоящую стену из габионов на своем участке.
- Используйте колышки и веревку, чтобы отметить расположение стены. Отметьте желаемое место для габионной стены, используя колья и веревки или другие методы, например, отметив флажками.
- Подготовьте фундамент. Хотя габионные стены не требуют такого же уровня подготовки фундамента, как другие типы подпорных стен, вам все равно необходимо убедиться, что поверхность готова к возведению стены. Удалите всю траву, растения или сорняки вместе с верхним мягким верхним слоем почвы в отмеченном месте. Копайте достаточно глубоко, чтобы добраться до более твердого слоя почвы вашего газона. Если у вас глинистая или песчаная почва, вам, возможно, придется выкопать от 4 до 6 дюймов и использовать щебень или дорожное основание для обратной засыпки.
- Соберите и разместите пустые клетки в нужных местах. Габионные клетки продаются в разобранном виде, поэтому их необходимо собрать, следуя инструкциям производителя. После сборки каждой клетки разложите их на подготовленном месте, начиная только с нижнего слоя. Соедините корзины вместе для безопасности. Вы не сможете легко изменить расположение стены после того, как корзины будут заполнены, поэтому убедитесь, что они размещены именно там, где вы хотите.
- Очистите и отсортируйте наполнитель стены (по желанию). Камни, которыми вы планируете заполнить габион, рекомендуется предварительно вымыть под давлением, чтобы они выглядели более привлекательными и полированными. В зависимости от материалов, которые вы используете, и вашего уровня внимания к эстетике, вы можете пропустить этот шаг, если хотите.
- Поместите наполнитель в габионы. Аккуратно заполните каждую корзину габиона камнями или другим наполнителем. Если вы используете несколько цветов или пытаетесь создать узор, позаботьтесь о распределении наполнителя. Это менее важно, если у вас будут обратные слои корзин, которые не будут видны после того, как стена будет полностью построена, например, при создании грядки.
- Закройте крышки. После того, как каждая корзина будет заполнена, закройте крышку и завяжите ее проволокой из комплекта поставки.
- При необходимости повторите. Наконец, повторите шаги с 4 по 7, описанные выше, по мере необходимости, чтобы создать дополнительные ряды габионных корзин, пока они не достигнут желаемой высоты стены.
Копайте достаточно глубоко, чтобы добраться до более твердого слоя почвы вашего газона. Если у вас глинистая или песчаная почва, вам, возможно, придется выкопать от 4 до 6 дюймов и использовать щебень или дорожное основание для обратной засыпки.
Если вы хотите построить особенно высокую стену из габионов или ступенчатую стену, описанный выше процесс будет более сложным, и вам следует подумать о найме подрядчика. Для ступенчатой стены могут потребоваться дополнительные земляные работы, а для заполнения корзин более высокой габионной стены может потребоваться экскаватор.
Реклама
СВЯЗАННЫЕ С: 10 тенденций устойчивого садоводства, которые стоит попробовать в 2022 году габионная стена может быть правильным решением для вас. Стенка из габиона представляет собой недорогое, но эффективное решение для отвода воды и минимизации эрозии. Стены из габионов могут быть более устойчивыми, чем другие варианты жесткого дизайна, если вы повторно используете оставшиеся материалы или камни со своей собственности. Их также относительно просто построить самостоятельно, даже если вы новичок.
Найдите надежных местных профессионалов для любого проекта дома
Найдите профессионалов сейчас
+Гравитационные подпорные стены из габионов — Terra Aqua Inc. . Следующая информация предоставлена Terra Aqua в качестве руководства по проектированию, чтобы помочь профессиональным инженерам, государственным учреждениям, застройщикам и подрядчикам в правильном проектировании, спецификации, строительстве и проверке гравитационных подпорных стен из габионов.
Рекомендации по проектированию
Terra Aqua всегда рекомендует, чтобы данные о грунтах, используемые для проектирования стен из габионов, основывались на сертифицированном геотехническом отчете о грунтах с указанием местоположения площадки. Terra Aqua может предоставить полный анализ устойчивости подпорной стенки габиона по запросу.
Стены габиона Terra Aqua построены из натурального камня. По мере того, как происходит дренаж, частицы почвы оседают в небольших пустотах насыпи из природного камня внутри стены, позволяя растительности укорениться.
Давление на основание
Общее давление стены габиона должно быть меньше предполагаемой несущей способности грунта под основанием стены. Контактное давление на гибкое габионное основание распределяется не плоско, а уменьшается от максимального в месте приложения равнодействующей до меньших значений на краях основания. Таким образом, давление у основания габионной стены обычно меньше, чем у жесткой стены.
Расчеты реакции грунтового основания в гибком фундаменте громоздки и содержат ошибки, связанные с оценкой коэффициента реакции грунтового основания. Ошибка в предположении, что это безопасно, поскольку предполагается, что реакция имеет плоское распределение, как в жестких стенах.
Подготовка основания
Гравитационные подпорные стены из габионов Terra Aqua обычно укладываются непосредственно на градуированный грунтовый фундамент. Чтобы увеличить несущую способность, свести к минимуму неравномерную осадку и/или обеспечить дополнительный дренаж, можно уложить и уплотнить базовый слой из гранулированного каменного наполнителя с постоянной градацией в диапазоне от ½ до 1 1/2 дюйма в соответствии с местными стандартами от 6 до 18 дюймов. глубина в качестве основы для размещения стены.
Фундамент и стеновое тесто
По результатам исследования и анализа устойчивости может быть установлено, что для достижения приемлемых коэффициентов безопасности при скольжении может потребоваться дополнительная устойчивость габионной стены.
Один из вариантов, который можно использовать перед увеличением поперечного сечения стены для дополнительной устойчивости, — это разместить стену на откосе 6–10 градусов по направлению к оставшемуся уклону. Это потребует, чтобы грунты основания были выровнены и уплотнены, чтобы приспособиться к указанному тесту стены.
Фундамент ниже уровня грунта
Гравитационные подпорные стены Terra Aqua могут быть размещены или закреплены ниже уровня основания, чтобы предотвратить подмывание основания конструкции размывом и воздействием волн. Эмпирическое правило для глубины укладки ниже уровня грунтового основания примерно в 2 раза превышает ожидаемую глубину размыва.
Фартук для размыва
Гибкий двойной скрученный сетчатый габион Terra Aqua оседает без разрушения и прилипает к земле при размыве. Градиентный наполнитель размером от 4 до 8 дюймов для стандартных габионов и от 3 до 6 дюймов для матрацев рено обеспечит равномерную гибкость фартука и создаст новое состояние равновесия конструкции после ее осадки, обеспечивая постоянную устойчивость.
Фартуки из габионов обычно используются для защиты носка конструкции подпорной стены от размыва, который может привести к подмыву при работе с каналами. Рекомендуется, чтобы фартук габиона был не менее 9″-12″ в глубину. Длина фартука габиона должна выходить за пределы основания конструкции как минимум в 2 раза от предполагаемой глубины размыва. Это гарантирует, что фартук из габиона выходит сразу за внешний предел ожидаемого размыва, который может образоваться.
Фартук из габиона потребует минимальных земляных и планировочных работ. Как правило, фартук размещается непосредственно на земле с использованием геотекстильной фильтрующей ткани между границей раздела почвы с габионным фартуком, чтобы предотвратить вымывание почвы из-под фартука. Если фартук из габиона размещается на относительно глубокой воде, то эффективным методом крупномасштабного размещения является предварительное изготовление фартука на барже и последующий спуск его на воду. Размер габионного фартука, который можно уложить таким способом, ограничивается только площадью палубы баржи.
Габионы или матрацы рено также могут быть соединены вместе заполненными, а затем помещены в воду с помощью стропы. Этот метод часто используется для создания устойчивых к размыву матов вокруг опор мостов и т. д. Фартуки из габионов могут быть изготовлены из стандартных габионов из ПВХ Terra Aqua или из рено-матрасов из ПВХ Terra Aqua.
Обратная засыпка и уплотнение
Материал для обратной засыпки. Гравитационные подпорные стены из габионов, по сравнению со стенами из армированного грунта, позволяют использовать более широкий спектр типов грунта в качестве материала для обратной засыпки. Это связано с конфигурацией самотечных стен габиона, как правило, малой высотой стен и пористой облицовкой. Для общей долгосрочной работы гравитационной подпорной стены габиона крайне важно, чтобы указанный материал для засыпки был правильно размещен и уплотнен. Плохое уплотнение материалов обратной засыпки может привести к оседанию конструкции, боковому смещению стен и привести к недостаточной прочности на сдвиг для выполнения проектных функций.
Указанный материал обратной засыпки должен быть уложен и утрамбован до минимального стандарта Proctor 9.5% в лифтах не должны превышать 9 дюймов по вертикали и должны соответствовать местным стандартам.
Данные о почве
Рекомендация | Описание почвы | Классификация почв | Угол внутреннего трения | Удельный вес грунта |
| Отлично | Камень, гравий, песок | 1 и 2 GP, GW, GM, GC, SW, SP | 30-36 | 100-135 фунтов на фут |
| Хороший | Глинистые пески, Илистые пески | 3 СМ, СК | 28-32 | 110-130 шт. |
| Бедный | Мягкая глина, мягкий ил | 4 ML, CL, OL | 25-30 | 110-125 фунтов на фут |
| Плохой | Жесткая глина | 5 КЛ, СН | 25-30 | 50-110 шт. |
Для материала типа 5 H уменьшается на 4 фута в результате действия на высоте (H-4)/3 над основанием. По материалам Terzaghi и Peck | ||||
Фильтрующая ткань
Геотекстильная фильтровальная ткань является жизненно важным компонентом любой подпорной стены из габиона. Соотношение пустот каменной насыпи, заключенной в корзины габионов, обеспечивает свободный дренаж задержанных грунтов и требует размещения фильтрующей ткани между стеной и заданной границей раздела грунта обратной засыпки.
Фильтрующая ткань из геотекстиля предотвратит вымывание грунта при дренаже и просадке. Гравитационные подпорные стены из габионов, построенные без размещения фильтрующей ткани, будут иметь тенденцию к потере удерживаемого грунта и повышению уровня за стеной габиона. Тип указанного грунта обратной засыпки будет определять тип и размещение геотекстильной фильтрующей ткани. Позвоните в Terra Aqua, чтобы получить рекомендации по фильтровальной ткани.
Планировка
Для обеспечения максимальной устойчивости к грунтовым нагрузкам корзины габионов должны располагаться по длине блока от задней стороны стены габиона до лицевой стороны стены габиона. Это приведет к тому, что внутренние диафрагмы будут размещены перпендикулярно поверхности стены и параллельно напору грунта. Когда габионные блоки должны быть размещены таким образом, чтобы длина габиона была параллельна длине стены, вертикальные швы должны быть смещены.
Нагрузки на сжатие
Для габионных гравитационных подпорных стен высотой 15–30 футов корзинчатое основание и нижние слои габионов должны быть размещены в 1,5-футовых вертикальных подъемах, чтобы лучше поглощать напряжения сжатия и сдвига.
Габионы с двойной крученой сеткой Terra Aqua должны выдерживать сжимающие нагрузки в 60 000–80 000 фунтов на квадратный фут. Модуль упругости при сдвиге должен варьироваться от 5000 до 8000 фунтов на квадратный фут и относится к деформации.
Конфигурация лицевой стороны габиона
Габионные подпорные стенки Terra Aqua могут быть спроектированы и выполнены со ступенчатой лицевой стороной или с гладкой лицевой стороной. При использовании стены из габиона с гладкой лицевой стороной стена из габиона всегда должна располагаться с наклоном 6-10 градусов и не рекомендуется для стен высотой более 18 футов. Габионные стены со ступенчатой лицевой стороной должны иметь минимальный отступ по горизонтали на 1–1,5 фута на каждые 3 фута вертикального подъема.
Высота стены габиона
Гравитационные подпорные стены Terra Aqua могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше.
Информацию о высоте стен от 18 до 36 футов см. в разделе «Стабильный уклон» на этом веб-сайте.
Ширина основания стены габиона относительно высоты стены
Ширина основания габиона гравитационной подпорной стены связана с высотой стены, поэтому по мере увеличения высоты стены основание стены становится шире для обеспечения устойчивости конструкции. Terra Aqua предоставила диаграмму ниже, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены. Terra Aqua рекомендует консервативное значение ширины основания = 2/3 высоты стены. Анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше ½ — 2/3 высоты стены.
РАЗМЕРЫ И РАЗМЕРЫ ГРАВИТАЦИОННОЙ СТЕНКИ
КАМЕННЫЙ ЗАПОЛНИТЕЛЬ ГАБИОНОВ
Градация каменного наполнителя для корзин габионов
Эти боковые силы возникают из-за бокового давления грунта. Таким образом, анализ и определение бокового давления грунта необходимы для проектирования подпорных стен из габионов.
В настоящее время эти методы практичны и популярны благодаря использованию компьютерной программы. Terra Aqua может выполнить общий анализ стабильности по запросу.
