Подпорная стенка dwg: Подпорные стенки

Содержание

Типовые сечения подпорных стен

ДЕТАЛИ КОНСТРУКЦИЙ REDI-ROCK

Описание блоков XL

Фундамент и дренаж

Секции стен

Описание системы простой стыковки

Водные секции

Углы и изгибы

9ти дюймовые Setback

ПОЛУЧИТЕ СВОЮ КОПИЮ ПО REDI-ROCK ПРОЕКТИРОВАНИЯ


Если Вы хотите быть специалистом по проектированию Redi-Rock, Вам нужна копия GEO5 Redi-Rock WP.

С этим мощным ПО у Вас будут решения для всех самых сложных задач проектирования в Вашем регионе! Узнать больше по ссылке.

Отправить запрос на ПО

Пролистайте вниз, чтобы увидеть все доступные описания конструкций, или перейдите по одной из ссылок ниже и узнайте больше о том, что Вас интересует!

Облицовка вершины стены

Свободно стоящие стены и колонны

Описание Волшебных блоков

Трубы и коммуникации

Описание особенностей

Описание предыдущих версий

ФУНДАМЕНТ И ДРЕНАЖ

Описание всех видов фундаментов и всех видов дренажа PDF

Варианты дренажа стены PDF DWG

Вертикальный дренаж PDF DWG

Варианты выравнивающей подкладки PDF DWG

Бетонная выравнивающая подкладка PDF DWG

Варианты дренажного конденсата PDF DWG

Варианты заполнения фундамента PDF DWG

СЕКЦИИ СТЕНЫ


Все секции стены PDF

Секция стандартной гравитационной стены PDF DWG

Секция гравитационных стен с большими уступами PDF DWG

Секция стен с чередованием клумб и стандартных уступов PDF DWG

Секция стандартной армированной стены PDF DWG

Стандартная комбинированная стена с системой простого соединения PDF DWG

Варианты отступов блоков на стандартных уступах PDF DWG

Варианты отступов блоков на больших уступах PDF DWG

Примерный план и профиль гравитационной стены PDF DWG

ОПИСАНИЕ СИСТЕМЫ ПРОСТОГО СОЕДИНЕНИЯ (ПС) СТЕН


Описание всей системы ПС стен PDF

Описание ПС PDF DWG

Примерный план и профиль PDF DWG

Планировка георешетки для внешних изгибов PDF DWG

Планировка георешетки для внутренних изгибов PDF DWG

Планировка георешетки для внутренних углов в 90 градусов PDF DWG

Планировка георешетки для внешних углов в 90 градусов PDF DWG

СЕКЦИИ БЕРЕГОВЫХ ЛИНИЙ И ДАМБ


Все секции береговых линий и дамб PDF

Описание стандартных концепций дамб PDF DWG

Описание концепций дамб с большим отступом PDF DWG

Описание концепций дамб со сваями PDF DWG

Береговая дамба радиального типа для проточных водоемов PDF DWG

ПЛАНИРОВКА УГЛОВ И ИЗГИБОВ


Все углы и изгибы PDF

90-градусный внешний угол — угловой блок PDF DWG

90-градусный внешний угол — срезанный шип PDF DWG

90-градусный внешний угол — 60-дюймовые блоки PDF DWG

Варианты 90-градусных углов PDF DWG

Двойной 90-градусный внешний угол — короткий блок PDF DWG

Двойной 90-градусный внутренний угол PDF DWG

90-градусный внешний угол для стен с 9-дюймовым отступом PDF DWG

Двойной 90-градусный внешний угол — 9-дюймовый отступ PDF DWG

Вертикальное завершение стены PDF DWG

90-градусный Вогнутый угол с панелью западлицо PDF DWG

90-градусный вертикальный угол с панелью западлицо PDF DWG

45-градусный внешний радиальный угол PDF DWG

Встраиваемые клумбы PDF DWG

Ступени с опорой на стену PDF DWG

СТЕНЫ С 9-ДЮЙМОВЫМ ОТСТУПОМ


Все стены с 9-дюймовым отступом PDF

Стены с переходом от нормального к 9-дюймовому отступу PDF DWG

Ступенчатая стена с 9-дюймовым отступом с выровненной вершиной PDF DWG

Ступенчатая стена с 9-дюймовым отступом с выровненной основой PDF DWG

ОТДЕЛКА И ЗАЩИТА ВЕРХНЕЙ ЧАСТИ СТЕНЫ

Отделка верхней части стен и огражденияPDF

Разновидности ступеней для верхней части стены PDF DWG

Ступени для установки поверх стены PDF DWG

Отдельно стоящие блоки с крышкой для верхней части стены PDF DWG

Отдельно стоящая балка для установки над стеной PDF DWG

Разновидности дренажа для болотистой местности PDF DWG

Разновидности ограждения для повышения безопасности пешеходов PDF DWG

Варианты установки ограждения для пешеходов PDF DWG

Столбы и оградительные балки PDF DWG

Сборный барьерный блок PDF DWG

Плоская барьерная плита для ограничения трафика (моментальная сборка на месте) PDF DWG

Наклонная барьерная плита для ограничения трафика (моментальная сборка на месте) PDF DWG

Перекрывающая плита (моментальная сборка на месте) PDF DWG

ОТДЕЛЬНО СТОЯЩИЕ СТЕНЫ И КОЛОННЫ

Все отдельно стоящие стены и колонныPDF

Отдельно стоящий периметр PDF DWG

Отдельно стоящий пилястр PDF DWG

Отдельно стоящая стена с крышкой PDF DWG

Колонны с входным порталом PDF DWG

Колонны с оградой PDF DWG

Колонны с вывеской PDF DWG

Въезд для автомобилей PDF DWG

ОСОБЕННОСТИ ВОЛШЕБНЫХ БЛОКОВ (MAGIC BLOCK)

Особенности всех волшебных блоков PDF

Разновидности перекрывающих плит с оградой и R-якорем PDF DWG

Разновидности перекрывающих плит без ограды и R-якоря PDF DWG

Особенности углов PDF DWG

Типовая секция стенной консоли PDF DWG

Типовая секция стены с защитой от наводнений PDF DWG

Варианты защиты от воды PDF DWG

Перекрывающие плиты для установки поверх гравитационной стены PDF DWG

Блок XL


Особенности всех XL-блоковPDF

Типовые XL-секции стен PDF DWG

Расчеты нагрузок для заполненных блоков PDF DWG

Особенности армирующих стальных конструкций PDF DWG *ОБНОВЛЕНО*

Типовые XL-элементы дренажа PDF DWG

Типовой XL-дренаж Смотреть PDF DWG

ТРУБЫ И Коммуникации


Все трубы и бытовые элементыPDF

Трубы для установки поперек стены PDF DWG

Трубы для установки вдоль стены PDF DWG

Бытовые конструкции для зоны укрепленного грунта PDF DWG

Вертикальные бетонные трубы для зоны укрепленного грунта PDF DWG

Люки технического обслуживания и крупные перегородки в зоне укрепленного грунта PDF DWG

Пожарный гидрант зоне укрепленного грунта PDF DWG

СПЕЦИАЛЬНЫЕ ДЕТАЛИ

Все специальные деталиPDF

Якорный блок для систем подпорных стен PDF DWG

Якорный блок для типовой секции PDF DWG *NEW*

Особенности якорных блоков для армирующих балок PDF DWG *NEW*

Вертикальная система нижней связки PDF DWG

Вертикальная система нижней связки для земляного якоря PDF DWG

Несущие стены и крылья для сборной арки PDF DWG

Дренажная труба, пересекающая главную стену PDF DWG

Защитное перекрытие PDF DWG

Толстое J-соединение PDF DWG

ПРОЧЕЕ

Секция стены MSE с соединениемPDF

Соединения 1-AT PDF DWG

Особенности раскладки плит PDF DWG

Плиты из карьерного камня PDF DWG

Серия стеновых панелей PDF DWG

Особенности стеновых панелей для 20-дюймовых колонн PDF DWG

Варианты сборки стенной панели PDF DWG

Если Вам необходим перевод документов, обратитесь к нам

Оставить заявку

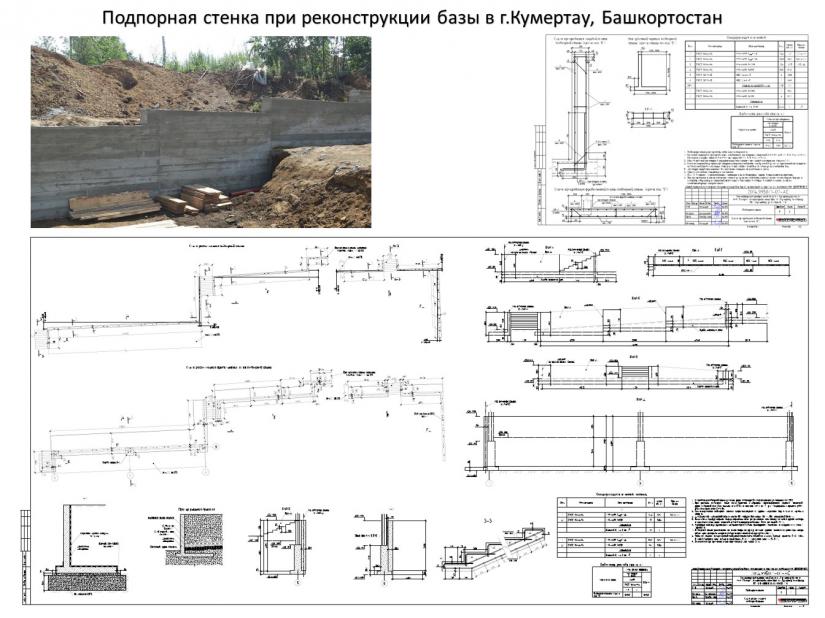

Подпорная стенка из бетона: устройство, чертежи

Для укрепления крутых склонов или сопряжения участков при перепадах рельефа хорошим вариантом станет подпорная стенка из бетона. В большинстве случаев их устройство предполагает наличие лестниц и площадок. С помощью подпорных стен можно решить вопрос организации пространства, обозначить границы композиционных участков, повысить масштабное восприятие, создать разнообразные ландшафтные композиции.

Бетонная подпорная стенка служит для укрепления крутых склонов или сопряжения участков.



Когда  речь идет о внутреннем дизайне интерьера дома или квартиры, в настоящее время используются самые разнообразные решения.Одно из таких современных решений- это применение конструкций из стекла, и это не только классические элементы интерьера-окна, полки в шкафах, но также и стеклянные перегородки, душевые или даже лестницы. Стекло давно перестало быть хрупким материалом, и оно может быть исполнено в различных дизайнерских решениях и придавать интерьеру стильный современный вид. Компания «Стеклоград» предлагает изготовление и установку конструкций из стекла по индивидуальным размерам, при котором используется только безопасное прочное стекло и качественная фурнитура.

  Ознакомиться с продукцией и рассчитать стоимость установки вы можете на сайте https://steklograd-nsk.ru/.

Особенности подпорных конструкций

Подпорная стена, выполненная из любых материалов, должна иметь фундамент, собственно тело стенки и водоотвод. Глубина фундамента зависит от высоты конструкции, но в любом случае его ширина должна быть больше ширины тела стенки примерно на 20 см для обеспечения требуемой прочности и устойчивости.

Конструкции подпорных стенок.

Тело стены должно иметь небольшой уклон для стока атмосферных вод в специальную водоотводящую канавку. После возведения подпорки пространство, оставшееся между ней и грунтом, заполняют крупнозернистым песком. Для удаления излишков грунтовых вод и осадков, предотвращения излишнего переувлажнения конструкции вдоль стенки на уровне фундамента укладывают асбестоцементную трубу (диаметр 100 мм).

В строительстве подпорных стенок используют два метода кладки:

Сухая кладка. Подпорная стена возводится путем укладывания друг на друга плит или больших камней на подготовленный фундамент.

При этом какие-либо скрепляющие растворы не используются. При использовании камней самые большие укладываются рядами в шахматном порядке, а пространство между ними заполняют более мелкими камушками и засыпают цементно-песчаной смесью. Этот способ можно использовать для стен, высота которых не превышает 80 см.

Влажная кладка. Для получения прочной конструкции, способной выдержать значительное давление земляных масс, нужно скреплять плитки, камни или кирпич цементно-известковым раствором. Таким образом можно строить подпорные стенки высотой до 5-6 метров.

Чаще всего в качестве строительного материала используют долговечные и прочные природные камни:

Схемы разрушения подпорных стенок.

  • бут;
  • булыжник;
  • гранит;
  • известняк.

Иногда камни могут быть обработаны и обтесаны для придания им формы плит, что облегчает строительные работы. Для невысоких стенок, выполняющих больше декоративную функцию, может использоваться древесина, кирпич, устраиваются стенки из бетона (монолит).

Чтобы уберечь конструкции от преждевременного разрушения, на внутреннюю сторону стенок нужно наклеить слой кровельного толя или рубероида при помощи разогретой битумной мастики. Если грунт сухой, то будет достаточно просто покрыть стенку со стороны склона битумом, нанеся его в два слоя.

Вернуться к оглавлению

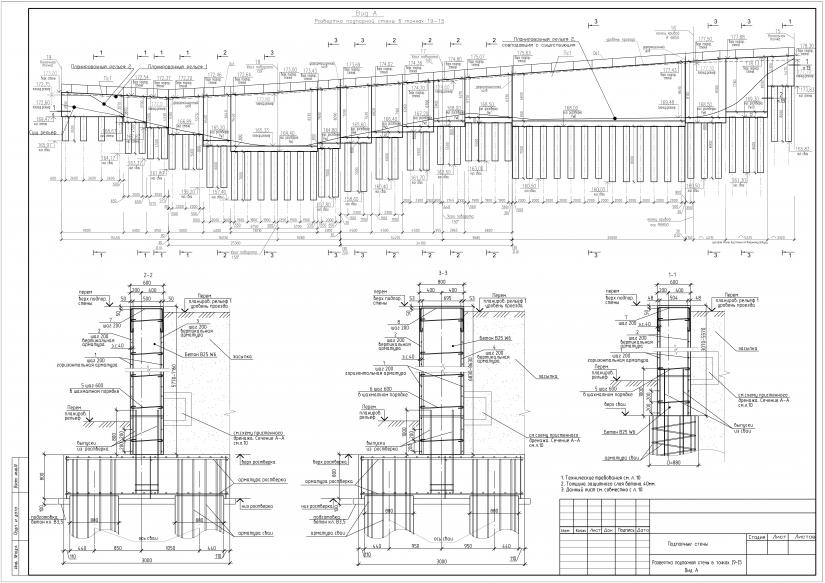

Бетонные подпорные стенки

Бетонные стенки имеют прекрасные технические характеристики и при этом не требуют глубокого фундамента, имеют сравнительно небольшую толщину.

Этот тип стенок имеет два варианта:

  • бутобетонные;
  • монолитные железобетонные.

Фундамент заглубляют не более чем на 20-25 см, а необходимая прочность достигается при толщине в 10 см бетонной стены и 25 см — бутобетонной.

Эскизный проект подпорной стенки.

Для заливки монолита необходима опалубка, для которой используют специальные щиты при ломаной конфигурации или же ее собирают на месте заливки из досок при криволинейной форме.

Доски и щиты обязательно укрепляют с наружной стороны подпорками, чтобы опалубка выдержала давление залитого бетона. Внутри устанавливаются два армирующих ряда из сетки, можно использовать металлические прутки или обрезки труб, связав их между собой проволокой. Кроме арматуры, на высоте 5 см от земли закладывают пластмассовые трубки, чтобы обеспечить отвод собирающейся за стенкой воды. Расстояние между трубками — примерно 1 метр. Следует помнить, что для получения гладкой наружной поверхности стенки, опалубку внутри обшивают рубероидом или фанерой.

Бутобетонная стенка не нуждается в армировании. Ее устройство позволяет сэкономить цемент, так как значительный объем тела стенки составят камни. Первый ряд укладывают насухо, образовавшиеся пустоты засыпают щебнем и только потом заливают сверху раствор. Потом снова укладывают ряд камней, утапливая их в растворе, и продолжают работу до тех пор, пока опалубка не будет полностью залита. Как и в монолитных стенках, в бутобетонных конструкциях закладывают трубки для отвода воды.

Вернуться к оглавлению

Кирпичные подпорные стены

Кирпичные стенки устраивают, как правило, вблизи дома из-за высокой декоративности. Особенно красиво они смотрятся, если такой же кирпич использован в отделке фасада или, например, для столбиков забора. Прочные подпорные стены получаются только из глиняного нормального или морозоустойчивого кирпича пластического прессования. Силикатный и пустотелый кирпич для такой кладки не подходит. Сама кладка может выполняться разными способами.

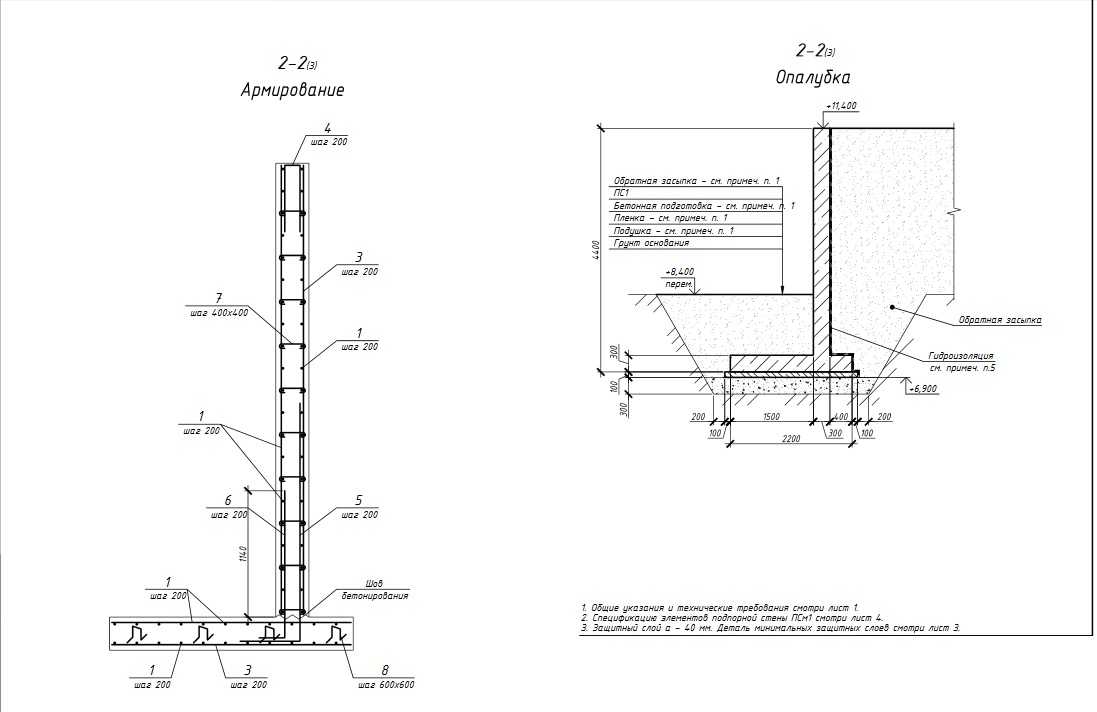

Схема армирования подпорной стенки из бетона.

Толщина кирпичной стенки зависит от ее высоты. К примеру, стенка в восемь рядов кирпича, а это примерно 60 см, может иметь толщину 102,5 мм — в полкирпича. При увеличении высоты подпорки делают в один или полтора кирпича, что соответственно составит 215 и 327,5 мм. Примерное количество материала можно подсчитать исходя из того, что 1 тыс. кирпичей хватит для 16 метров квадратных стены, сложенной в полкирпича, или 8 метров квадратных для стены в один кирпич.

В первом ряду обязательно устраивают дренажные отверстия или укладывают пластиковые трубки, обеспечив им небольшой уклон для лучшего стока воды. Также в процессе кладки специалисты рекомендуют выполнять расшивку швов, делая их выпуклыми или же вровень с самой кладкой. Утапливать швы вглубь кладки нежелательно.

Вернуться к оглавлению

Деревянные подпорные конструкции

Проще всего сделать самостоятельно подпорную стену из дерева. Для этого подойдут бревна, толщина которых составляет примерно 15-18 см, а высота зависит от конкретных условий участка и требуемого конечного результата. При этом следует учитывать, что прочная бревенчатая подпорная стена получится только при ее заглублении на 0,5 — 0,6 м, поэтому нужно постараться как можно плотнее расположить бревна, чтобы размеры зазоров между ними были минимальными. Для дополнительной фиксации перед установкой бревен выкапывают небольшую траншею, в которой располагают и заглубляют на требуемую глубину бревна. Затем по верхнему краю они фиксируются проволокой, а также гвоздями, чтобы избежать возможного смещения.

Потом траншею заполняют бетоном.

Второй вариант деревянных подпорок имеет более сложную конструкцию. Вертикально расположенные бревна парами устанавливаются по всему периметру стенки через равные промежутки. В образовавшиеся пазы горизонтально укладывают бревна немного меньшего диаметра, получая таким образом своеобразный «забор».

Любая конструкция деревянной подпорной стены требует использования качественной древесины. Кроме того, для защиты от быстрого гниения рекомендуется обрабатывать бревна специальными пропитками или отработанным машинным маслом, особенно той их части, что будет находиться в земле.

Вернуться к оглавлению

Каменные подпорные стенки

Красивые и эстетичные подпорные стены, сложенные из природного камня, требуют достаточно больших финансовых затрат и физических усилий. Однако полученный результат полностью оправдывает все это. Для их устройства можно использовать базальт, сиенит, гранит или другой камень, распространенный в конкретном регионе.

Желающие украсить свой участок «старинной» стенкой могут использовать песчаник или известняк. Для них свойственно впитывать большое количество влаги и быстро обрастать мхом, что создаст налет старины. Для каменных стенок характерным является устройство широких фундаментов — не менее 30 см. Если не придерживаться этой нормы, стенка будет недостаточно прочной и может разрушиться.

Подпорные стенки, сложенные из камня — идеальный вариант для организации вертикального озеленения. В них можно устраивать земляные карманы и высаживать разнообразные ампельные растения. Такие декоративные группы можно устраивать по всей длине стенки или только в виде нескольких ярких фрагментов. Еще один вариант — использование каменной стенки в качестве опоры для вьющихся роз, клематисов, декоративных лиан. Подпорные стенки украшают пристенными фонтанчиками, вмонтированными скамейками, оригинальным освещением.

канадских долларов | Rockwood Retaining Walls



Rockwood Retaining Walls

Classic
® 6

Block Dimensions

PDF

DWG

Brow Ditch and Leveling Pad

PDF

DWG

Классический 20 столбцов

PDF

DWG

Классический 21 столбец

PDF

DWG

Классический 36 столбец

PDF

DWG

Drainage Options

PDF

DWG

Drain Tile Outlet

PDF

DWG

Fence on Top of Wall

PDF

DWG

Деталь выравнивающей площадки

PDF

DWG

Ступени и углы

PDF

DWG

Типовое поперечное сечение

PDF

DWG

Typical Detail Sheet

PDF

DWG

Wall Construction Sequence

PDF

DWG

Wall with Pipe Penetration

PDF

DWG

Water Приложение

PDF

DWG

С StoneHedge 6

PDF

DWG

Classic
® 8

45° Turn

PDF

Block Dimensions

PDF

DWG

Block Dimensions Ledger

PDF

Brow Ditch and Leveling Pad

PDF

DWG

Classic, 20 столбцов

PDF

DWG

Classic, 21 столбец

PDF

Classic DWG

40014 PDF

DWG

Drain Tile Outlet

PDF

DWG

Drainage Options

PDF

DWG

Fence Near Wall 1/2

PDF

Fence Near Wall 11×17

PDF

Ограждение у стены (Sleeve-It)

PDF

DWG

Ограждение поверх стены

PDF 9 9015 9015 9017 WG4 Забор на вершине стены 1/2

PDF

Забор сверху стены 11×17

PDF

DETAL

PDF

DWG

PDF

DWG

PDF

DWG

PDF

DWG

. DWG

Manta Ray

PDF

Steps and Corners

PDF

DWG

Typical Cross Section

PDF

DWG

Typical Detail Sheet

PDF

DWG

Wall Construction Sequence

PDF

DWG

Wall with Pipe Penetration

PDF

DWG

Water Application

PDF

DWG

Применение для воды 11×17

PDF

Классический двойной стек 8 Типовое поперечное сечение

PDF

Классический колониальный
®

Block Dimensions

PDF

DWG

Brow Ditch and Leveling Pad

PDF

DWG

Classic 20 Column

PDF

DWG

Classic 21 Стойка

PDF

DWG

Classic 360015

DWG

Drainage Options

PDF

DWG

Fence on Top of Wall

PDF

DWG

Leveling Pad Detail

PDF

DWG

Steps and Corners

PDF

DWG

Типовое поперечное сечение

PDF

DWG

Последовательность возведения стены

PDF

DWG

Wall with Pipe Penetration

PDF

DWG

Water Application

PDF

DWG

Legend
®

Block Dimensions

PDF

DWG

Бортовой канал и выравнивающая подушка

PDF

DWG

Варианты дренажа

PDF

DWG

Отечка дренажной плитки

PDF

DWG

Забор возле стены (рукав-IT)

PDF

DWG

ОБЩИЙ ПДФ

DWG

ОБЩИЙ. Detail

PDF

DWG

Typical Cross Section

PDF

DWG

Typical Detail Sheet

PDF

DWG

Wall Construction Sequence

PDF

DWG

Wall with Pipe Penetration

PDF

DWG

Water Application

PDF

DWG

Monument™ HD

Block Dimensions

PDF

DWG

Канава и выравнивающая подушка

PDF

DWG

Дренажная плитка на выходе

PDF

DWG

Fence on Top of Wall

PDF

DWG

Leveling Pad Detail

PDF

DWG

Steps and Corners

PDF

DWG

Typical Поперечное сечение

PDF

DWG

Типовое поперечное сечение с FF под верхним слоем

PDF

DWG

Последовательность возведения стены

PDF

DWG

Wall with Pipe Penetration

PDF

DWG

Water Application

PDF

DWG

Premier™ 8

Typical Cross Section

PDF

DWG

Прямой разрезной блок

PDF

DWG

Premier™ 9D

Типовое поперечное сечение

PDF

DWG

Straight Split Block

PDF

DWG

StoneHedge
® 6

Block Dimensions

PDF

DWG

Vintage™

Block Dimensions

PDF

DWG

Отдельно стоящие шаблоны

PDF

DWG

Шаблон подпорной стены

PDF

DWG

Tiered Wall Section

PDF

DWG

Typical Cross Section

PDF

DWG


Necessories: Kitchen Series

32″ Sizzler Pro Grill Cabinet Closed

PDF

DWG

40″ Sizzler Pro Grill Закрытая задняя тумба

PDF

DWG

90″ Кухонный остров

0017 PDF

DWG

Double Drawer Cabinet

PDF

DWG

Kitchen Outdoor Oven

PDF

DWG

Komodo Joe and Green Egg

PDF

DWG

Outdoor Закрытый шкаф холодильника

PDF

DWG

Шкаф подготовительного центра с закрытым корпусом

PDF

DWG

Двухсторонний шкаф Sizzler 9 с закрытым корпусом0015

PDF

DWG

Удостории: Коллекция на заднем дворе

Коллекция на заднем дворе (все 26 файлов)

. DWG

Колониальный камин

PDF

DWG

Компактный бар и гриль

PDF

DWG

Компактный бар (закрытый)0014 PDF

DWG

Compact Bar (Open)

PDF

DWG

Fire Ring with Swivel Cooking Grate

PDF

DWG

Grand Island Bar Corner Return

PDF

DWG

Отверстие для гриля и холодильника Grand Island Bar

PDF

DWG

Grand Island Bar & Grill + Storage

PDF

DWG

Grand Island Bar Section 4′

PDF

DWG


Retaining Walls — Exterior Improvements — Download Free CAD Drawings, AutoCad Blocks and CAD Drawings

AllAll ▾CADBIMSpecsSpecwizardsCatalogsVideosCertifications

X

ДЕТАЛИ САПР > Улучшения экстерьера > 32 32 00 — Подпорные стены

Бесплатные архитектурные чертежи и блоки САПР для загрузки в формате dwg или pdf форматы для использования с AutoCAD и другим программным обеспечением для 2D- и 3D-дизайна.

Загружая и используя любые чертежи ARCAT CAD, вы соглашаетесь с следующее лицензионное соглашение.

Блок подпорной стены EnviroWall

скачать: DWG Посмотреть: PDF

Блок подпорной стены EnviroWall Типовое расстояние

скачать: DWG Посмотреть: PDF

Блок подпорной стены EnviroWall Носок для компоста

скачать: DWG Посмотреть: PDF

Блок подпорной стены EnviroWall с установленной боковой направляющей

Загрузка: DWG Посмотреть: PDF

Подготовка основания блока подпорной стены EnviroWall

Загрузка: DWG Посмотреть: PDF

Geoweb 3D Corner Details

скачать: DWG Посмотреть: PDF

Секции гравитационной стены Geoweb

скачать: DWG Посмотреть: PDF

Подпорная стена Geoweb Детали трехмерной стены

Загрузка: DWG Посмотреть: PDF

Детали угла и изгиба подпорной стены Geoweb

скачать: DWG Посмотреть: PDF

Инструменты для установки подпорной стенки Geoweb

скачать: DWG Посмотреть: PDF

Детали поперечного сечения стены Geoweb и крутого склона

скачать: DWG Посмотреть: PDF

© 2022 ARCAT, Inc.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
