Подпорная стена из кирпича: конструкции, чертежи и строительство своимии руками

конструкции, чертежи и строительство своимии руками

Автор Альфира Сагитова На чтение 9 мин. Просмотров 1.8k.

Основная задача подпорной стенки — держать грунт на склоне. Но это общее назначение, существует несколько признаков, которые лежат в основе классификации видов этого сооружения.

Виды подпорных стенок

В промышленном строительстве и в сельском хозяйстве подпорную стенку рассматривают как инженерную конструкцию, в ландшафте загородного участка она выполняет и эстетическую функцию. Классификацию видов стенок проводят по нескольким критериям.

По назначению

В зависимости от назначения выделяют следующие три вида:

• для укрепления склонов в зонах промышленной и жилой застройки, дорог и инженерных сооружений;
• для террасирования земель сельхозназначения;
• для декоративных целей, как элемент зонирования участка на склонах с небольшим уклоном.

Особенность частного дома с участком на склоне в том, что подпорная стенка довольно часто выполняет все функции одновременно.

По материалам

Как правило, высокие несущие способности и эстетический вид трудно совместить в одной конструкции. Особенно когда она служит одним из центральных элементов ландшафта. Приходится искать компромисс, и когда расчетная высота стенки получается довольно высокой, лучше сделать каскад из нескольких низких террас с опорными стенками из материала, который более точно соответствует стилю ландшафтного дизайна.

Есть следующие виды материалов:

• Монолитный железобетон. Наиболее высокие несущие способности, при условии мощного фундамента. Долговечность конструкции оценивают в 50 и более лет. Недостатки: высокая трудоемкость, большие материальные и временные затраты на строительство, необходима декоративная отделка.
• Сборный бетон. Немного меньше устойчивость к сдвигающим нагрузкам, но более высокая, чем у монолитных конструкций, скорость возведения. Также в большинстве случаев необходима декоративная отделка.
• Природный камень. Долговечность определяется породой камня, из которого сложена стена, срок службы может быть более 50 лет. Требуется мощный фундамент и тщательный подбор материала по форме и размеру для кладки каждого ряда. Достоинство — высокие эстетические свойства. Недостаток — большая продолжительность работ.
• Габионы. Средние несущие способности — подходит для сравнительно невысоких стенок. Не требуют мощного основания — за счет упругости сетки конструкция довольно хорошо переносит небольшие подвижки и проседание почвы. Структура стенки имеет хорошую водопроницаемость, поэтому дренаж не обязателен. Возможна суффозия грунта и прорастание растений. Долговечность определяется качеством сетки, и может быть не менее 50 лет. Достоинство — быстрый монтаж без применения спецтехники. Недостаток — специфический вид габиона, который не подходит многим видам исторических и этнических стилей ландшафтного дизайна.
• Строительные блоки. Относительно невысокая прочность к боковым, сдвигающим, нагрузкам. Требуется обустройство фундамента. Не рекомендуется использование силикатного кирпича, а для стенок из керамического кирпича обязательна наплавляемая гидроизоляция со стороны грунта. Достоинство — высокая скорость монтажа.
• Дерево. Обычно используют бревна, плахи, шпалы или брус, обработанные антисептиком. Есть примеры применения толстой обрезной доски, способной выдержать расчетную нагрузку. Достоинства: возможность использования свайного фундамента, простота монтажа, высокие декоративные свойства (при условии деревянных построек на участке). Недостатки — низкие несущие способности и невысокая долговечность.
• Профлист. Относительно новый материал для возведения подпорных стенок. Используют для невысоких конструкций. Можно устанавливать на винтовой фундамент. Прочность и устойчивость определяется видом профиля и толщиной металла, долговечность зависит от толщины и вида защитного покрытия. Достоинство — простота монтажа и высокая скорость возведения.

По виду конструкции

Различают следующие варианты конструкции подпорных стенок:

По способу обеспечения устойчивости

Подпорная стенка состоит из подземной части (фундамента) и наземной части. На нее действуют такие силы:

• собственный вес;
• вес грунта насыпанного на выступ (консоль) основания;
• силы сцепления основания с грунтом;
• боковое давление грунта на стенку.

Первые три силы обеспечивают устойчивость конструкции, последняя — стремится стенку сдвинуть и опрокинуть.

По способу достижения устойчивости выделяют следующие варианты конструкции:

• Устойчивость к сдвигу достигается за счет массы стенки.
• Устойчивость достигается за счет массы стенки и веса грунта, лежащего на консоли фундамента.
• Устойчивость достигается за счет надежного защемления основания в коренном грунте.
• Устойчивость достигается за счет веса грунта, лежащего на консоли фундамента, масса стенки незначительна.

Общие рекомендации по строительству своими руками

Возведение своими руками оправдано для низких и средних по высоте конструкций. Рекомендованная высота подпорных стенок для приусадебных участков лежит в пределах 0.3-1.4 м. При соблюдении определенных условий, конструкции можно возводить без предварительного расчета:

• Грунты должны относится к устойчивым — крупнообломочным, суглинки и глины, супеси.
• Верхний уровень залегания грунтовых вод (верховодки) должен лежать не ближе чем 1.5 м к поверхности.
• Глубина промерзания должна находиться не ниже 1.5 м.
• Для стенки из бетона, камня или кирпича должен быть предусмотрен ленточный фундамент. Глубина заложения фундамента должна составлять до 50% высоты наземной части.
• Для защиты от сил пучения должны быть проведены специальные мероприятия: устройство дренажа и песчано-гравийная засыпка толщиной 40-60 см, отсекающая капиллярный подъем влаги из почвы.
• При кладке стенки из блоков или кирпича целесообразно профиль конструкции делать с расширением к низу. Минимальная толщина в узкой части должна составлять: 60 см — для кладки из камня, 50 см — для кладки из кирпича, 40 см — для бетонных блоков.
• Для продления срока службы сборных стенок из камня, кирпича, блоков и дерева со стороны грунта обязателен слой наплавляемой гидроизоляции. У монолитных железобетонных конструкций поверхность обрабатывают битумными мастиками.
• Следует учитывать, что стенки криволинейной или ломаной конфигурации способны выдерживать большие нагрузки, чем конструкции с прямыми очертаниями.

Строительство подпорной стенки

Ниже приведен общий алгоритм строительства стенок из разных материалов.

Из монолитного железобетона

Пошаговый алгоритм строительства выглядит так:

После созревания бетона опалубку снимают, проводят обратную засыпку грунта в пазухи траншеи и за стенку со стороны склона.

Кроме традиционной технологии возможна заливка тонкой стены с продольным армированием одним прутком и вертикальными связями. В этом случае толщина стены может составлять 10 см, но грунт на склоне засыпают слоями, и дополнительно армируют каждый слой георешеткой (геосеткой) с загибом края.

Из сборного бетона

пошаговые инструкции — Ольга Собачкина

В прошлой статье мы рассказывали о том, что такое подпорные стенки, для чего они нужны, какие правила надо соблюдать при их возведении и какую роль в ландшафтном дизайне они играют. Сегодня давайте подробнее остановимся на том, как самим построить подпорную стенку на участке, разберем устройство подпорных стенок на бетоне, на растворе и возведенных методом сухой кладки.

Возведение подпорной стенки методом сухой кладки

Подпорные стенки сухой кладки хорошо вписываются в природные стили ландшафтного дизайна и выглядят очень естественно. В промежутки между камнями можно засыпать землю и посадить туда неприхотливые почвопокровные низкорослые растения или мхи, это придаст ей налет старины и защитит от попадания сорняков, избавится от которых в этом месте будет довольно сложно.

К недостаткам такой стенки можно отнести зависимость ее долговечности от свойств почвы. Грунт, подверженный оползням и вспучиваниям от морозов может воздействовать на конструкцию подпорной стенки и она постепенно будет разрушаться.

Для создания подпорной стенки методом сухой кладки не нужно использовать раствор. Но это ограничивает ее конечную высоту. Не желательно, чтобы она была более 80 см, а ширина  — не менее 30 см.

Для возведения вам понадобятся крупные камни, размером от 30 см. Это может быть природный или искусственный камень. В основание кладите самые большие камни. Для подпорной стенки, сложенной методом сухой кладки, важно сохранять уклон во внутреннюю сторону (в сторону земли) порядка 5-10 градусов. Поэтому каждый новый ряд надо смещать вглубь на ⅓ ширины камня. Самые лучшие камни сохраните для последнего, верхнего ряда, их будет видно больше всего.

Этапы возведения подпорной стенки на сухой кладке

• Определяем с помощью маячков расположение подпорной стенки.
• Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
• Уплотняем оставшийся грунт виброплитой или вручную.
• Стелим на дно геотекстиль плотностью 120-140 г/м2.
• Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
• Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
• Переходим к укладыванию камней, начиная с больших, постепенно переходя к более мелким, стараясь подбирать их по форме и стыковать.
• В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей желательно прокладываем геоткань.
• Заполняем пустоты с лицевой стороны более мелким камнем. При желании зазоры между рядами можно заполнить плодородной землей и посадить растения.

Устройство подпорной стенки на раствор

Такая стенка конструктивно похожа ну ту, что создается методом сухой кладки, но обладает большей стойкостью к природный воздействиям, поэтому она может быть выше и доходить до 1,4 метра. Процесс возведения очень похож на предыдущий с той лишь разницей, что каждый камень промазывается раствором. Для того, чтобы раствор не проступал сквозь швы и не портил внешний вид стенки, наносить его надо только на ⅔ внутренней (ближней к земле) части камня.

Для этой стенки также подойдет природный или искусственный камень размером больше 30 см, чаще всего используют бут, булыжник, известняк или гранит.

Этапы возведения подпорной стенки на раствор

• Определяем с помощью маячков расположение подпорной стенки.
• Убираем грунт по форме будущей подпорной стенки на глубину 25 см.
• Уплотняем оставшийся грунт виброплитой или вручную.
• Стелим на дно геотекстиль плотностью 120-140 г/м2.
• Засыпаем крупнозернистый песок слоем 10 см, хорошо его утрамбовываем.
• Насыпаем щебенку слоем порядка 15 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
• Укладываем камни, смазывая каждый ряд раствором.
• В пространство между стеной и землей насыпаем щебень фр 20-40 и уплотняем (толщина этого слоя должна быть около 30-40 см). Между щебнем и землей кладем геоткань.
• Очищаем лицевую сторону стенки от просочившегося раствора.

Строительство подпорных стенок по первым двум схемам — дело несложное и его можно осущствить собственными руками, соблюдая все описанные этапы.

Возведение подпорной стенки из бетона

Подпорные стенки из бетона отлично подходят для террасирования и укрепления участков с большим уклоном. Но кроме инженерной функции они могут стать украшением участка, если с фантазией подойти к их оформлению. С помощью них можно создавать красивые высокие террасы и цветники, патио, эффектно зонировать участок, создавая большие перепады и выделяя укромные зоны для отдыха.

Такие стенки — это уже более серьезные конструкции, они очень устойчивы и могут достигать высоты 3 м, поэтому строительство подпорных стенок из бетона лучше доверить профессионалам, особенно если высота большая. Но если вы уверены в своих силах и готовы соблюдать все этапы строительства, можете воспользоваться инструкцией по возведению подпорной стенки своими руками.

Важные моменты, на которые надо обратить внимание при возведении стенок из бетона

Подпорные стенки из бетона в обязательном порядке должны иметь в основании фундамент. Размер его зависит от высоты будущей конструкции и равен ½ от этого размера.

Еще одним важным элементом конструкции стенки является водоотвод. Вода, попадая на укрепляемый склон будет просачиваться сквозь землю и собираться в нижнем участке стены, поэтому чтобы избежать размытия грунта, требуется отводить эту воду с помощью пластиковых трубок. Их укладывают с лицевой стороны стены на расстоянии 1 м друг от друга в армокаркас. Высота заложения — 5 см от уровня почвы. Расположение — перпендикулярно телу стенки (на схеме обозначено красным цветом).

В дополнение к этому для водоотвода с внутренней стороны подпорной стены прокладывается перфорированная дренажная труба (на схеме отмечена красным цветом). Длина ее не должна быть меньше длины стены. Диаметр — 110 мм. Труба укладывается не на грунт, а на основание из песка и щебня. Чтобы вода беспрепятственно вытекала из трубы, она должна лежать под наклоном. Оптимальный уклон — 1 см на 1 погонный метр трубы. Сверху труба засыпается гранитной щебенкой слоем 30-40 см. Высота заложения этой трубки находится на 20 см ниже уровня основного грунта, при этом грунт необходимо проложить геотекстилем перед тем как засыпать основу из щебня и песка под дренажную трубку.

Обязательно при строительстве стенки из бетона важно создавать температурные швы, чтобы предотвратить появление трещин в конструкции. Они могут впоследствии сказаться на устойчивости всей стены.

Вы можете оставить бетонную основу без облицовки, но это будет не очень красиво, поэтому рекомендую подумать о материале, который подойдет по стилю для внешнего оформления стены. Это может быть искусственный или натуральный камень, либо облицовочный камень.

Этапы строительства подпорной стенки из бетона

• Определяем с помощью маячков расположение подпорной стенки.
• Убираем грунт по форме будущей подпорной стенки на необходимую глубину.
• Уплотняем грунт виброплитой или вручную.
• На землю стелим геотекстиль плотностью 120-140 г/м2.
• Засыпаем 10 см песка (крупнозернистый песок), после чего хорошо его утрамбовываем.
• Засыпаем щебень слоем слоем 10 см (щебень гранитный фр. 20-40 мм) и хорошо его утрамбовываем.
• Устанавливаем опалубку.
• Из арматуры d 8-12 мм с помощью вязальной проволоки делаем объемную сетку с размером ячеек 20*20 см) — этот этап называется армирование.
• Заливаем бетон (марка бетона не ниже М250).
• Убираем опалубку.
• Делаем гидроизоляцию. Для этого на внутренней (тыльной) стороне подпорной стенки прокладываем гидроизолирующий материал, например, рубероид или битумная мастика.
• Кладем перфорированную дренажную трубу.
• Заполняем пространство между стеной и землей щебнем фр 20-40. Толщина слоя 30-40 см.
• Между грунтом и щебнем прокладываем геоткань.
• Все хорошо уплотняем и засыпаем слоем плодородной земли.
• Оформляем лицевую сторону стенки:монтируем облицовочный камень или сооружаем каменную кладку.

Домовой проекта «Время создавать сады»

Цыганова Оксана

Подпорные стенки — какие бывают и как их создать?

Подпорные стенки — основной инструмент для работы со сложным рельефом на участке. С их помощью не только создают террасы или играют с плоскостями и выравниванием, но и подчеркивают красоту пейзажа рокариев и альпинариев, изменение высоты, стиль сада, его характер. Подпорные стенки позволяют играть с приподнятыми и опущенными площадками, скрытыми зонами и зелеными комнатами. Современные и экологичные сухие стенки или более основательные и сложные конструкции помогают недостатки сада превратить в его главные преимущества.

Для чего нужны подпорные стенки?

Идеально ровные участки – большая редкость. Плоские, не требующие никаких глобальных усилий, выделенные специально под сады, где большую площадь должен занять огород, стандартные дачные участки из абсолютной нормы превратились в далеко не самый модный и перспективный вариант. И ситуаций, когда для достижения этого навязанного стереотипами прошлого идеала специально разравнивают всю площадь сада, становится все меньше. А вот таких проектов, в которых ровный или почти ровный рельеф дополнительно меняют, создавая перепады и уровни, наоборот, становится больше.

То, что раньше считали вызовом и задачей лишь для профессионалов, сегодня все чаще называют благословением. Ведь изначально интересный рельеф—это шанс не просто создать неповторимый, не похожий ни на один другой сад, но и отличный способ «профилактики» от скуки, монотонности и дисгармонии в его оформлении. Сложности или перепады рельефа участка превращают простой пейзаж в интересный, создавая разнообразие и с точки зрения озеленения, и будущей атмосферы сада.

Работать с участками сложного рельефа и рельефом в целом позволяют средства создания и укрепления перепадов высот. И главными из них являются подпорные стенки. С мелкими перепадами рельефа, пологими склонами или откосами с плотной, устойчивой почвой работают при помощи укрепляющего озеленения, специальных почвопокровников и кустарников. Но с крутыми склонами, обрывами, легким грунтом, большими уступами и перепадами высот больше 50 см можно работать только при помощи подпорных стен. Они просто не имеют альтернатив там, где растения не могут сдержать осыпание почвы или справиться с ее массой.

Подпорные стенки — единственный инструмент создания постоянных объектов, расположенных ниже или выше «центрального» уровня сада — горизонта. Это конструкции или сооружения, которые противодействуют боковому давлению почвы и удерживают грунт от сползания и укрепляют склоны, откосы, впадины и выпуклости.

С точки зрения функциональности к подпорным стенкам можно отнести абсолютно любую конструкцию, главной задачей которой является укрепление склона, создание террас или препятствование осыпанию и разрушению почвы.

Все подпорные стенки – объекты одновременно функциональные и декоративные. С точки зрения ландшафтного дизайна и эстетики они принадлежат к числу вертикальных объектов и структурирующих элементов. Они разделяют участки на зоны, маскируют то, что хочется скрыть, создают фон, привносят порядок и гармонию.

В последние годы декоративная роль подпорных стенок стала доминирующей и их все чаще стали использовать только для эстетической цели без видимой практической роли. Но и своего статуса единственного инструмента для работы с оврагами, откосами, склонами и прочими перепадами высот они не теряют.

Использование подпорных стенок в дизайне сада

Подпорные стенки должны решать одновременно две задачи — декоративную и практическую. Функции удержания почвы, укрепления склона, откоса и обрыва должны сочетаться с подчеркиванием, четким обыгрыванием красоты и характера перепада высот и уровней.

Подпорные стенки в ландшафтном дизайне используют:

• для создания террас в многоуровневом саду, разбитом на ровные площадки-террасы;
• создания ровных пространств и зон на участках со сложным рельефом;
• имитирования сложных и горных ландшафтов;
• разделения функциональных зон и обрамления площадок;
• «консервации» сложного природного рельефа;
• дополнения или замены каменистых садов;
• обрамления цветников и создания многоуровневых и вертикальных клумб;
• дополнения водоемов и объектов малой архитектуры (в том числе замена стен у беседок, павильонов или пергол).

В зависимости от роли, подпорные стенки разделяют на поддерживающие (функциональные) или сугубо эстетические.

Функциональные особенности подпорных стенок

Подпирание, защита, подчеркивание склонов и изменений высот – задача, которая решается просто, сказать так было бы большой ошибкой. Надежность, долговечность, устойчивость к эрозии и разрушению — главные характеристики любого из выбранных способов игры с перепадами высот, о которых обязательно нужно подумать при планировании и обустройстве.

При подборе решений для закрепления склонов и игры с рельефом главными всегда остаются практические характеристики. Ведь надежность и функциональность в вопросе работы с перепадами высот важнее любых эстетических визуальных задач.

Функциональное назначение и выбор типа подпорных стенок определяют после анализа следующих ключевых факторов:

• угол или степень уклона рельефа;
• высота уступа или разница между уровнями рельефа;
• тип почвы, ее «легкость», рыхлость, водо- и воздухопроницаемость, склонность к эрозии;
• состав и структура почвенных слоев подпираемого уровня;
• площадь подпираемого участка и протяженность подпорной стенки;
• расположение и вид подпираемого уровня.

Долговечность, устойчивость и плотность скрепления материалов, которые будут удерживать склоны и уступы, должны быть тем выше, чем выше и сложнее показатели по всем вышеперечисленным параметрам. Чем сложнее рельеф и участок, тем долговечнее должны быть и подпорные стенки.

Крутые склоны подпирают не просто обычными стенками, а конструкциями из очень тяжелого природного камня или его искусственной альтернативы с достаточно мощным для выполняемой задачи основанием-фундаментом. Чем выше перепад высоты и круче склон, тем больше риск ошибок. Крутые откосы и обрывы лучше поручить укреплять профессионалам или хотя бы получить консультацию по поводу сооружения на них подпорных конструкций.

Эстетические особенности подпорных стенок

Не только о практических нюансах нужно подумать при обустройстве подпорных стенок. Ведь в выборе стратегии и способа защиты склонов и перепадов важны также и следующие факторы:

• архитектура дома;
• доминирующие материалы на участке;
• имеющиеся или запланированные элементы оформления сада;
• бюджет и возможности;
• стратегия озеленения сада;
• регулярный или пейзажный тип сада;
• выбранный стиль оформления.

При выборе материалов для создания подпорных стенок бюджетные вопросы – одни из самых важных. Для сооружения таких конструкций всегда выбирают самые доступные, недорогие варианты.

Для сухих стенок можно использовать специальные постелистые камни для сухой кладки, камни для гидротехнических сооружений, осыпные камни, валунные и другие природные камни, а можно применять и остатки строительных материалов, б/у материалы (бетонные блоки, силикатный кирпич, бетонные трубы и пр.) или отбросы и выбраковки из каменоломен.

Кирпич и старый кирпич используют для песчаных, каменистых и очень легких почв. Главный критерий подбора материалов для подпорной стенки – долговечность и устойчивость к разрушению под воздействием любых погодных факторов.

Обычно расположение, размер и тип подпорной стенки «диктует» сам рельеф. Но при искусственной имитации перепадов высот и подчеркивании особенностей профиля участка всегда стоит помнить о нескольких принципах ее обустройства:

• сооружение должно вписаться в участок в целом и конкретную зону с соблюдением гармонии массы, контуров, линий, пропорций и текстур, не перетяжеляя пейзаж, но и не теряясь в нем;
• подпорные стенки, если есть возможность, всегда ориентируют на солнечную сторону;
• высота подпорной стенки должна соответствовать не только заданному уровню перепада высот или желаемому перекрытию зоны, но и основным архитектурным и структурным объектам на участке.

Виды подпорных стенок

С точки зрения разницы в характере и стратегии создания подпорных стенок их разделяют на условно естественную защиту и архитектурные решения.

Естественные опорные стенки — функциональные конструкции, которые создают максимально близкую к природе иллюзию, имитируют естественные защитные элементы. Такие подпорные стенки создают из необработанного и грубо обработанного камня. И преимущественно используют натуральные материалы и безбетонные варианты конструкции.

Архитектурные разграничители и подпорные конструкции — решения подчеркнуто рукотворные и максимально выразительные по структуре, форме и стилю. Чаще всего, это конструкции, апеллирующие к классической архитектуре или использующие искусственные материалы и бетонные конструкции.

Для удобства ориентирования в разнообразии подпорных конструкций все стенки условно разделяют на сухие, не предусматривающие скрепления цементными смесями, и монолитные. Но на практике видов стенок куда больше. К основным разновидностям подпорных стенок принадлежат следующие варианты.

Сухие подпорные стенки

Сухие подпорные стенки – это конструкции, выполняющие задачу за счет правильного использования массы камней или блоков. Они представляют собой выполненные под легким уклоном в сторону откоса стенки из сложенных друг на друга плит, камней или блоков.

Сухие стенки можно возводить из сланцеватого камня, валунов, бутового камня и даже клинкерного кирпича. Чаще всего для них используют песчаник, известняк и доломит. Но для экономии средств и там, где есть проблемы с доступом к каменоломням, можно использовать искусственный камень и бетонные блоки и для такого способа кладки. В выборе материалов стоит соблюдать принцип повторения или создания общих связей с дорожками, террасой, домом и водными объектами.

Такой вариант подпорной стенки — абсолютный фаворит современного ландшафтного дизайна. Они меняются со временем и своеобразным образом эволюционируют, экологичны, устойчивы к мелким изменениям рельефа, наиболее надежны. Из-за отсутствия цельной конструкции гораздо более эффективны и выполняют те же функции, что и скрепленные бетоном стенки. Но сухие подпорные стенки не являются чужеродной «незыблемой» конструкцией и прекрасно вписываются в биосреду сада.

Они пропускают воду и воздух, позволяют свободно развиваться растениям, предоставляют приют для животных и полезных насекомых. Несмотря на бытующее заблуждение, они уместны не только в пейзажном стиле, ведь характер стенки можно сделать и регулярным (речь идет о стиле).

Габионы или каркасные подпорные стены

Габионы или каркасные подпорные стены – все больше набирающий популярность вариант простого укрепления склонов. Однослойные или многослойные габионы – это блоки или ящики из металлической сетки и других материалов, заполненные гравием, булыжником, щебнем, строительными отходами, б/у материалами и обладающие огромным весом, способным удерживать любой уклон.

Габионы бывают мелкими и крупными, их просто устанавливают на подготовленную дренажную подушку, «выстраивая» стену из блоков.

Бетонные стены

Бетонные стены — архитектурный элемент, сразу вызывающий ассоциации с европейскими парками и классическими приемами ландшафтного дизайна. Они играют особыми цветами при покраске и оформлении растениями, прекрасно комбинируются с вьющимися культурами, открывают много возможностей в оформлении и считаются недорогим видом подпорных конструкций.

Но любой просчет в сооружении, фундаменте, уклоне конструкции следует считать необратимым. Бетонные конструкции не могут приспосабливаться к изменению сада, они мало отзывчивы на изменения, склоны к разрушению и требуют особой тщательности при изготовлении. Их возведение лучше доверить профессионалам, самостоятельно решаясь на разбивку такой подпорной стены только при наличии достаточного опыта и навыков.

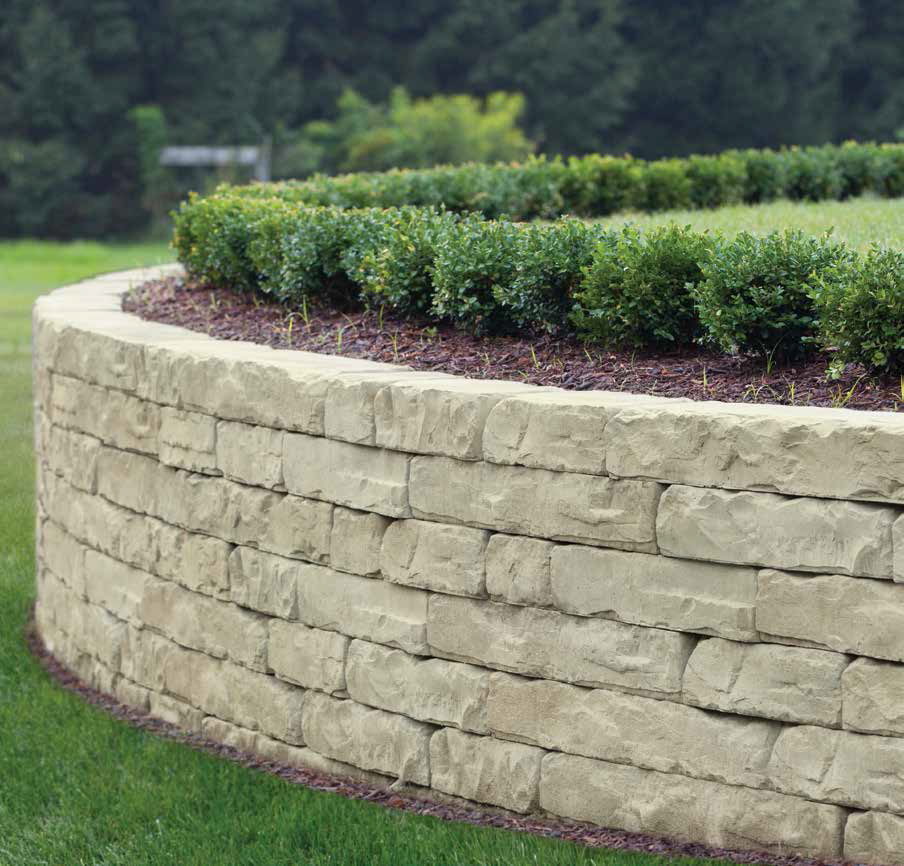

Подпорные стенки комбинированной кладки

Подпорные стенки комбинированной кладки создают по принципу сухих стенок, но со скреплением отдельных элементов кладки бетонным раствором для увеличения их устойчивости.

Деревянные стенки

Огромные стволы и срубы деревьев в качестве подпорной стенки используют редко и в основном только те, у кого есть свободный доступ к древесине. Если после вырубки старых растений остались мощные стволы, то после очистки от веток и нарезки на одинаковые части их используют для создания подпорных стенок.

Сооружение сводится к созданию подушки из дренажных материалов и установке стволов деревьев в ровную стенку под наклоном в сторону откоса с защитным слоем гравия между почвой и самими срубами. Скрепляют такие стенки при помощи специальных колышек из твердых пород дерева.

Для высоких подпорных стенок и крутых склонов этот вариант не подходит, но если нужна стенка небольшой высоты, такая конструкция отлично справится со своей задачей. Отдельным видом такого типа подпорных стенок считают фашинную кладку – использование переплетенных прутьев ивы или других подобных растений для укрепления верхнего слоя почвы.

Подпорные стены из дерна

Стены из дерна – оригинальный вариант подпорных конструкций, который аналогичен сухим стенкам по методу сооружения. Только вместо камней и их альтернативы используют разрезанный на одинаковые прямоугольники старый дерн. Обычно этот вариант подпорных стенок сооружают те, кто заменяет или убирает старые крупные газоны.

Растущая по краям трава и плотность дернины позволяют травяной стене выполнять удерживающие функции для не слишком крупных откосов и вполне полноценно заменять невысокие подпорные стенки.

Сложности и правила создания опорных стенок

В создании опорных стенок довериться рукам специалистов своего дела всегда было и остается самым надежным вариантом. Считается, что безопасными для самостоятельного сооружения являются подпорные стенки высотой до 75 см. Чем сложнее конструкция, тем выше риск ошибок и разрушения стенки со временем.

Любые проекты, включающие высоту подпорной стенки более 1 м, с созданием опорных столбов, деформационных швов, сложным для дренирования грунтом, наличием ниш или встроенных цветников и вертикальных садов, требуют разработки полноценного строительного проекта.

Для всех без исключения стенок характерны общие требования к основанию – создание гравийно-песчаной подушки или ее аналога под конструкцией. Строительные материалы, каменная и кирпичная крошка, гравий, щебень, минеральные смеси, крупнозернистый или гравилатный песок, черепки, строительные отходы укладывают слоями, создавая своеобразную подушку по всей будущей длине подпорной стенки.

Для уплотнения дренажной подушки каждый слой проливают водой. По ширине основание должно превышать саму стенку на 30%, а вот глубину определяют в зависимости от высоты самой стенки и веса материалов — от 30 до 50 см.

Все подпорные стенки высотой от 100 см требуют сооружения фундамента. Под фундамент также закладывают дренажную подушку. Возведение стенки проводят только после того, как фундамент будет залит, застынет и пройдет как минимум несколько недель для проверки его качества и устойчивости.

Особенности возведения подпорных стенок определяются типом конструкции.

Особенности возведения сухих подпорных стенок

Сухие подпорные стенки – конструкции, где для укрепления склона используют природные условия, вес самого камня и использованных материалов. Все они представляют собой конструкции с легким наклоном в сторону подпираемого участка, созданные на широком дренажном основании. Для их сооружения нет нужды заливать фундамент и создавать дополнительные укрепления.

Структура всех сухих стенок одинакова. Их начинают возводить с самых крупных камней, укладывая на них камни поменьше и сдвигая их постепенно в сторону склона:

1. Для создания подушки в основании стенки вырывают глубокую траншею, глубиной в половину будущей высоты стенки и шириной, двукратно превышающей ширину самой стенки.
2. Вырытую траншею на ¾ заполняют смесью крупнозернистого песка, щебня, гравия и минеральной смеси — плотного, крупнофрагментарного дренажа. Гравийно-песчаную подушку всегда создают слоями, тщательно смачивая каждый слой после насыпания.
3. Первый камень или плиту устанавливают ниже уровня почвы — «утапливают» — на подготовленную подушку, размещая его на отдалении от скоса.
4. Пространство между камнем или плитой и почвой откоса засыпают гравием, крупным песком, минеральными смесями, смесью гравия, щебня, каменой крошки или строительных отходов и песка — защитным «буферным» слоем.
5. Камень за камнем, слегка смещая в сторону подкрепляемого откоса, возводят стенку, тщательно заполняя свободное внутреннее пространство выбранным дренажом или гравием.

Особенности возведения других подпорных стен

Для бетонных подпорных стенок необходимы не только правильно подобранные бетонные смеси, но и укрепляющая арматура и опалубка. Сооружают их в два этапа — сначала создают дренажную подушку и при потребности заливают фундамент. Затем устанавливают опалубку и арматуру и проводят заливку каркаса.

Для длинных стенок не обойтись без температурных зазоров и специальной дренажной системы отвода воды. Качественное высыхание бетонной конструкции — ключевой момент в сооружении бетонных подпорных стенок. Их внешнюю сторону можно выкрасить или дополнительно облицевать, добиваясь сходства со стеной из камня.

Сооружение стен из габионов сводится к у   становке блоков на подготовленную песчано-щебневую подушку, которую создают по общим принципам

Создание комбинированных стен проводят по принципу сухой кладки, скрепляя отдельные элементы цементным раствором (обычно скрепляют неустойчивые, неплоские камни и более мелкие элементы с крупными плитами и валунами).

фото, схемы, виды подпорных стенок

Подпорная стенка на участке: фото, схемы, виды подпорных стенок. Декоративные и подпорные стенки, важный элемент ландшафтного дизайна. Их возводят для того, чтобы поддерживать массы грунта, пред­отвращая его смещение.

Для чего нужны декоративные и подпорные стенки

Стенки строят там, где естественный уклон рельефа территории вызывает сползание земли и вымывание почвы. Но есть смысл их устраивать и на плоских участках – в качестве декоративного элемента. Визуально разделяя пространство, они внесут разнообразие и позволят использовать территорию более эффективным способом.

Самостоятельно можно строить подпорные стенки высотой до 100 см. Более­ высокие — требуют участия конструктора, который рассчитает давление удерживаемых масс земли и соответствующие параметры сооружения.

Подпорные стенки из камня и кирпичa

Очень красиво смотрятся подпорные стены из камня. Самые долговечные породы — магматического­ происхождения (гранит, базальт, сиенит). Стены­ можно также возвести из менее долговечных песчаников и извест­няков. Поскольку эти породы камня пористые и легко впитывают воду, со временем они обрастают мхом и могут расслаиваться. Тем не менее, такой «налет» в садах желаем.

Невысокая стенка из плоского колотого камня, выполненная методом сухой кладки, — достаточная защита небольшого откоса

Нужно также учесть, что из известняка вымываются соединения, которые могут изменить качество почвы (снизить ее кислотность­). Поэтому рядом с такими стенками лучше не высаживать растения, предпочитающие кислую почву.

Привлекают внимание подпорные стенки из кирпича. Клинкерные стены долговечны. Даже через много лет их внеш­ний вид не изменится. Менее устойчив к воздейст­вию атмосферных факторов обычный рядовой кирпич. Но его ускоренное старение имеет преимущество — выполненные из него элементы быстро «врастают» в сад. Такую стенку со стороны откоса стоит изолировать рубероидом.

Как построить подпорную стенку на участке

Проще всего построить стенку из кирпича. Возводя стену из камня, элементы нужно тщательно подбирать друг к другу. Самые большие камни следует укладывать по углам и в самом нижнем уровне. Для стабильности кон­струкции важно, чтобы верти­кальные щели между камнями были расположены вразбежку, а если они соединяются, то максимум в двух соседних рядах. Толщина стенки должна быть более 1 / 5 ее высоты, но не менее 30 см.

Стенка из бывшего в употреблении кирпича вряд ли прослужит несколько десятков лет, зато выглядит очень интересно.

Из чего возводить подпорные стенки на участке

Чтобы надежно удержать грунт, особенно там, где его давление значительно, можно отлить стенку из армированного бетона. Это делают по месту, в опалубке. По­мните, что в стене нужно оставить отверстия для отвода воды. Не забудьте также и об устройстве дилатационных швов через каждые несколько метров.

Щели в стене, выложенной сухим способом, можно заполнить грунтом, а в него высадить наскальные растения. Получится необычный декоративный элемент садовой архитектуры.

Стену можно возвести из готовых бетонных элементов — полнотелых или пустотелых блоков.Идеально вписываются в эстетику сада подпорные стенки из деревянных элементов.

Дольше всего прослужат­ железнодорожные шпалы. Они уже хорошо импрегни­рованы. Оригинально выглядят стенки из досок, уложенных горизонтально. Такая древесина должна быть обработана защитным препаратом, а в месте контакта с землей ее изолируют — к внутренней сторо­не стены приклеивают рубероид (на мастике или смоле).

Самая простая подпорная стенка — поставленные на торец шпалы. Древесину, используемую в ландшафте, обязательно нужно обработать защитным средством.

Хорошо смотрятся стенки из кругляка, импрегнированного под давлением. Можно купить бревна либо готовые пролеты из соединенных проволокой или металлической лентой бревен. Их можно просто вкопать в землю.

Если камни подобраны тщательно, а швы выполнены идеально, стенка смотрится отлично даже с большого расстояния.

О чем следует помнить при возведении подпорной стенки

Между откосом и стенкой нужно выполнить дренажный слой из крупнозернистого гравия или щебня, особенно, если грунт слабопроницаемый. Внизу дренажного слоя на всю длину стенки необходимо расположить дренажные трубы, которые будут собирать воду, и выводить ее к дренажному колодцу или за пределы лицевой стороны стенки (на уровне 15 см над землей необходимо вставить пластиковые или металлические трубы для отвода воды либо в процессе кладки оставить щели между камнями).

Привлекательно выглядят подпорные стены, в которых пространство между камнями заполнено грунтом, в котором высажены растения.

Для проницаемого грунта такой дренаж не обязателен. Если стенка низкая, она может быть вертикальной. Если ее высота превышает 80 см, стена должна быть наклонена в направлении откоса на 10-15 %. Верхний край стены должен быть немного выше поверх­ности земли — это предотвра­тит перелив воды через стену.

Рельеф территории у основания стенки всегда должен быть сформирован с незначительным уклоном наружу. А если конструкция будет граничить с газоном, фундамент или первый ряд кладки необходимо выполнить более широким и на уровне земли. Это облегчит кошение травы.

Подпорные стенки из кладки

Кирпичную или каменную подпорную стенку выкладывают, соединяя элементы цементным раствором. Стенку ставят на бетонный фундамент, заглубленный в землю на 20-50 см. Чем выше стена и связность грунта (его способность сопротивляться внешней нагрузке), тем глубже должен быть фундамент. На слабопроницаемом грунте под фундаментом нужно уложить слой утрамбованного щебня или гравия крупной фракции.

Обратите внимание! Опорную стенку можно использовать в качестве основания садовой скамейки.

Различные виды кладки подпорных стенок

Стена сооружается из камней, уложенных без раствора (сухим способом). Для ее строительства подходят камни с двумя плоскими и более или менее параллельными поверхностями. В этом случае элементы можно удачно подобрать друг к другу. Их следует укладывать с незначительным уклоном в направлении откоса. Несколько длинных и плоских камней стоит положить поперек стенки таким образом, чтобы один их конец был утоплен в откос. Это свяжет конструкцию с грунтом.

Стенки, выполненные методом сухой кладки, высотой до 50 см не нуждаются в фундаментах. Достаточно, чтобы самый нижний ряд из камней наполовину был вкопан в землю.

Более высокие подпорные стенки кладут на фундаменте - из утрамбованного гравия или щебня либо на фундаменте из бетона толщиной 20-30 см.

Красивая подпорная стенка: материалы и дизайн (100 вариантов на фото)

При расположении загородного участка на холме или вблизи от крутого берега водоема устройство подпорной стены является технической необходимостью.

Для её устройства применяются разные строительные материалы: натуральные камни, кирпич, бетон, дерево.

При их выборе важно учитывать архитектурные особенности загородного дома и общее оформление окружающего ландшафта.

В ландшафтном дизайне эти сооружения выполняют следующие задачи:

1. Участвуют в зонировании территории;
2. Декоративные функции;
3. Укрепляют грунт;
4. Создают горизонтальные плоскости, на которых возможна посадка растений.

Конструктивные особенности

Подпорные стенки могут быть инженерным или декоративным сооружением.

В первом, они устраиваются для предотвращения оползней, не позволяют обрушиться или сползти грунтовой массе со склона холма, оврага или берега водоема. Это капитальные сооружения, требующие привлечения специалистов.

Во втором случае, они несут лишь эстетическую функцию и призваны быть украшением загородного экстерьера.

Выбирая материал для подпорной стенки важно учесть его прочностные характеристики, гигроскопичность и наличие пор. Рекомендуется использование клинкерного кирпича, и натурального камня – их поверхность обладает малым водопоглощением и является долговечной в эксплуатации. Бетон также характеризуется высокой прочностью, но уступает вышеперечисленным материалам уровнем эстетичности. Хотя есть современные стили, где бетон будет смотреться уместно и гармонично.

Вне зависимости от предназначения подпорной перегородки в определенном ландшафтном пространстве, ее конструкция едина для всех вариантов – это основание и видимая часть.

Снаружи вертикальная плоскость конструкции может быть ровной или иметь уклон, а с тыльной стороны она примыкает к поверхности почвы.

Важно! Приступая к проектированию подпорной стенки, необходимо продумать каким образом будет производиться водоотведение от конструкции. Скопление влаги с задней её стороны неизбежно.

Устройство деревянной подпорной стенки

Использование древесины для создания подпорной стенки в ландшафте предполагает устройство временной конструкции или декоративной, и крайне недолговечной.

Важно! Выбирая бревна для устройства деревянной подпорной стены, нельзя экономить. Материал должен быть качественным, без повреждений на поверхности и признаков болезней. Тогда служить он будет дольше.

Для устройства террасы в саду рекомендуется использование соснового кругляка, которого погружают в почву на 1/3:

1. На дно траншеи, глубина которой составляет половину высоты возводимой стенки, происходит укладка песка и каменной породы;
2. Часть древесины, которую предстоит погрузить в грунт, необходимо обработать мастикой на основе битума;
3. Чтобы защитить наружную часть древесины от появления плесени и гнили, ее необходимо обработать антисептическими составами;
4. В ров погружают бревна и соединяют их между собой при помощи металлических спиралей. В нижнюю часть укладывают породу;
5. Затем в ров выливают цементно — песчаный раствор.

Важно! Главным врагом древесины является чрезмерная влажность и сырость. Поэтому устройство комбинированного дренажа должно быть произведено с тыльной стороны конструкции.

Многообразие деревянных материалов позволяет варьировать декоративный эффект. Конечно, самые популярные для создания подпорных стенок — это брус и бревна. Но и их можно подать креативно:

Устройство подпорной стенки из бетона

Основу этой конструкции составляет каркас и арматура. На фундаменте производят установку досок с арматурной сеткой и заливают бетон.

Далее производят гидроизоляцию задней стороны и установку дренажной системы.

Подпорные стены из бетона — это конструкции долговечные и основательные.

Применение этого материала для подпорных стенок позволяет создавать ограждения различной конфигурации, с замысловатыми изгибами.

Основные этапы:

1. Первым делом выкапывают котлован, форма которого повторяет изгибы будущей стены, а глубина должна составлять чуть меньше половины высоты конструкции;
2. Устройство основания на дне котлована происходит путем засыпки гравийной смеси или щебня, сверху которых укладывается арматура, скрепленная проволокой;
3. Затем происходит вывод опалубки с использованием досок, толщина которых должна составлять от 2,5 до 4 сантиметров. Прилегание досок друг к другу должно быть плотным, поэтому их скрепляют при помощи гвоздей или стяжек;
4. В грунт погружают стояки с шагом в один метр, чтобы избежать выгибания досок и повысить их способность держать бетонный массив;
5. Далее производят заливку бетона в получившуюся форму и дают около 5 суток на то, чтобы бетон схватился.

По истечении достаточного времени для застывания бетона, опалубку удаляют и приступают к облицовочным работам.

Подпорная стенка из кирпичной кладки

Для устройства ограждения из кирпича рекомендуется использование пустотелых блоков.

Если высота конструкции составляет свыше 25 сантиметров, то необходимо устройство ленточного фундамента. Причем глубина залегания зависит от рыхлости почвы.

Пропорция глубины залегания фундамента и его надземной части на плотной почве составляет один к четырем, на средней рыхлой почве – один к трем, на мягкой рыхлой почве – один к двум.

Важно! Своими руками можно выложить только невысокую подпорную стену. Конструкции свыше полутора метров должны возводить профессиональные рабочие.

Впоследствии, кирпичная кладка может быть оштукатурена или облицована.

Подпорная стенка из натурального камня

Этот способ возведения подпорной стены является наиболее дорогим и трудоемким, однако наиболее любимым дизайнерами. Ведь дороговизна и сложность постройки с лихвой покрываются достоинствами натурального материала, который естественно впишется в ландшафт и будет гармонично смотреться с другими натуральными природными материалами.

Устройство такой конструкции предполагает наличие фундамента, при этом для достижения устойчивости ширину стены следует брать не меньше тридцати сантиметров.

Помимо этого, важен учет:

1. Собственного веса стены;
2. Адгезионные свойства материала;
3. Степень расширения грунта при низких температурах;
4. Степень давления сухого и влажного грунта;
5. Если конструкция в высоту превышает два метра, то степень напора преобладающих ветров;
6. Происходит ли сезонное подмывание;
7. Вибрация от миом проходящих автомобилей.

Ширина ограждения напрямую зависит от степени рыхлости грунта.

Важные условия:

1. Наличие жесткого грунта;
2. Промораживание почвы должно составлять полтора метра и более;
3. Прохождение грунтовых вод больше 1 метра от поверхности.

Из всех разновидностей природного камня рекомендуется применение доломита, песчаника, кварцита и булыжника. Ограждения получатся надежными и эстетичными. На фото показаны варианты с использованием различных камней.

Нарочито грубая кладка — специально выбираются огромные валуны, грубой случайной формы:

Кладка обработанного камня — такой камень укладывать проще, хотя он дороже:

Очень красиво смотрится сочетание аккуратных ровных линий «цивилизованной» кладки с вкраплениями «хаоса»:

И, наконец, ювелирная художественная кладка — настоящая поэзия в камне:

Это вариант кладки не является таким уж ювелирным, однако сочетание камней и их укладка необычайно гармоничны — потребовались тщательный побор буквально каждого элемента и обработка камней, чтобы получить такие стыки и такой четкий ровный край.

Крепление камней производят при помощи цементного раствора. При этом наиболее крупные укладывают внизу конструкции.

Совет. Чтобы в щелях появился мох и внешний вид стены приобрел налет старины, их заделывают не цементом, а грунтом.

Другие материалы

Их масса. Посмотрим примеры:

Стеклянные бутылки

Дом, стены которого сделаны из стеклянных бутылок. Провинция Сисакет, Таиланд.

Старые покрышки

Несмотря на пластичность материала, у стенки из покрышек масса достоинств.

Одни из этих достоинств является то, что такую стенку очень легко озеленить.

Пример озеленения.

Причем озеленить можно настолько, что покрышки будут практически полностью скрыты растениями.

Вот так выглядит хорошо скрытая зеленью стена из покрышек.

Металл

Листовой металл, профнастил, габионы — такие подпорные стенки обычно более функциональны, чем декоративны, однако и тут возможны эффектные варианты.

Плетенки из ивняка

Такие подпорные стенки традиционно плетут в топких местностях вдоль рек, они — редкость, хотя плетенки могут быть очень красивы, к тому же стенка из ивняка экологична и очень быстро превращается в живую изгородь.

Пеноблоки

Благодаря пустотам внутри они являются очень удобным материалом для создания зеленых стен.

Советы дизайнеров

Подпорная стенка должна гармонично вписываться в дизайн ландшафта – материалами садовых дорожек, цветом и формой ограждающих конструкций и стилевым решением дома. Чуть ниже четыре совершенно разных подпорных стенки:

Стенка не должна выделяться на общем фоне и быть доминантой. Высоты в полметра достаточно для такого сооружения.

Если массивность конструкции подпорной стенки обусловлена технической необходимостью, то ее восприятие можно облегчить устройством лестниц, ниш или встроенных скамеек. Такие комплексы требуют тщательной планировки, но смотрятся просто волшебно.

Оригинальная подпорная стенка с встроенной скамейкой:

Естественным и гармоничным украшением подпорной стены из натурального камня станут растения. Устройство земляных карманов во время кладки, позволяет впоследствии высаживать в них цветы. Вьющиеся растения снизу и лианы, спущенные сверху, добавят общую картину.

Это интересно! Если камни смазать кисломолочным продуктом, типа кефира или йогурта, то на них в скором времени образуется большое количество мха.

Рукотворные украшения тоже могут смотреться отлично. Например, мозаика:

Фотогалерея

Еще 25 вариантов подпорных стенок для вдохновения, возможно, одна из них послужит прообразом вашей собственной конструкции:

Если участок расположен на холмистой местности, то это скорее награда, чем наказание. Предоставляется возможность в организации уникального неповторимого, как само явление природы, ландшафтного пространства при участии подпорных стен, которые будут гармонично смотреться в компании садовых цветов и фонтанов, хвойных растений и альпийских горок.

Keystone Сохраняя стеновые блоки — Наследие

Блоки для подпорных стен Keystone Legacy — это оригинальная конструкция, положившая начало развитию отрасли. С этим большим блоком с выступами легко обращаться и штабелировать. Никаких специальных инструментов не требуется, а надежная конструкция с блокировкой упрощает установку. Идеально подходит для подпорных стен среднего размера.

• Подпорные стены до 36 дюймов
• Отлично подходит для прямых, изогнутых и террасных стен
• Соедините блоки с помощью встроенной системы губок, предназначенной для надежной фиксации за нижним курсом

Доступные цвета:

ПРИМЕЧАНИЕ. Цвета могут отличаться от отображаемых в Интернете.Чтобы убедиться в этом, просмотрите реальные образцы продукции.

Legacy Технические характеристики:

ПРИМЕЧАНИЕ: Все размеры являются номинальными.

Рекомендуемая крышка:

Кепка Калифорния

Прямые и изогнутые стены

Кепка Legacy / Garden

Прямые стены

Что нужно знать:

• Подпорная стенка Keystone Legacy предназначена только для подпорных стен.
• Измерения высоты стены включают любые заглубленные ряды блока
• Все стены высотой более 36 дюймов могут подлежать разрешению на строительство.

Ресурсов:
