Подпорная стена из бетона — технология изготовления своими руками

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Назначение подпорных стенок

По назначению подпорные стенки делят на два основных класса:

  • Декоративные. Основное назначение таких построек – придание ландшафту участка с небольшим уклоном более привлекательного эстетического вида.
  • Укрепительные. Такие стенки выдерживают значительное давление грунта и предназначены для предотвращения его сползания по склону и вымывания плодородного слоя с поверхности участка.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

  • массивные;
  • комбинированные;
  • тонкостенные.

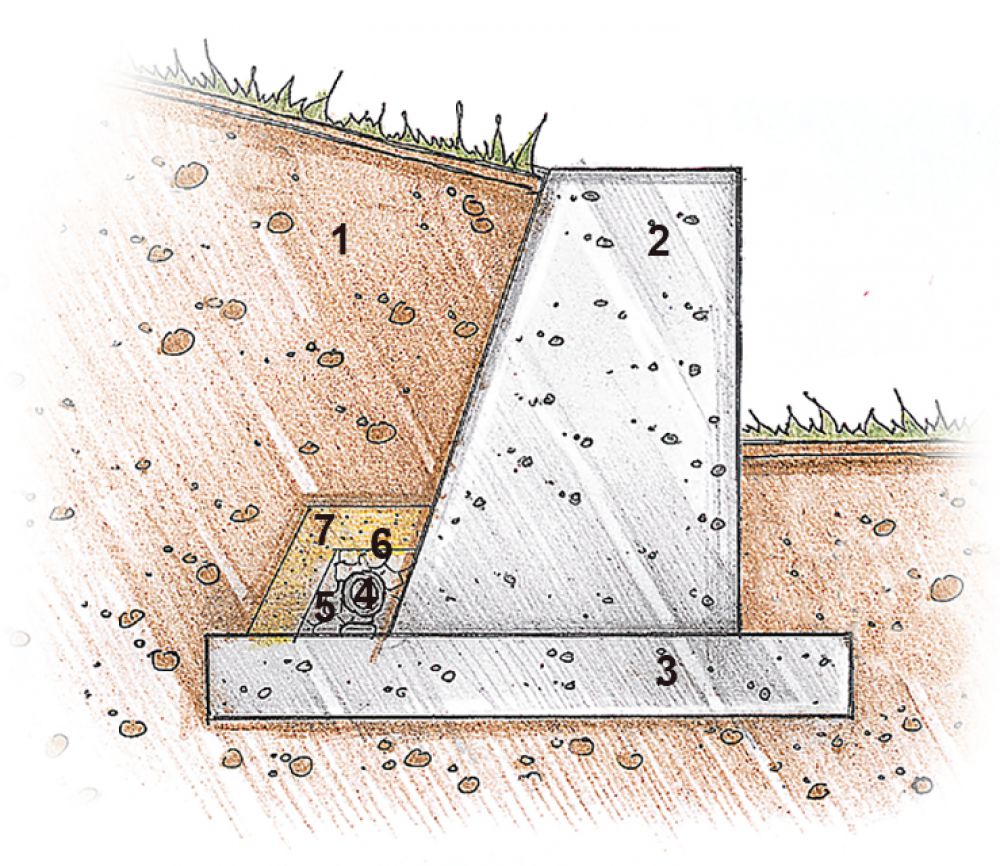

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

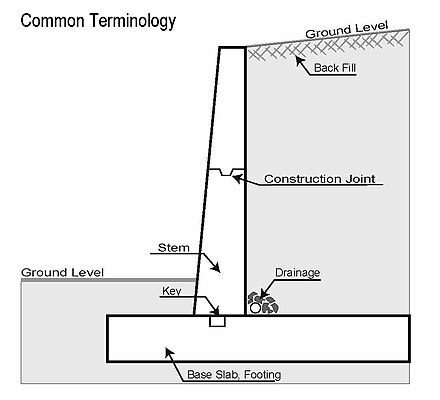

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

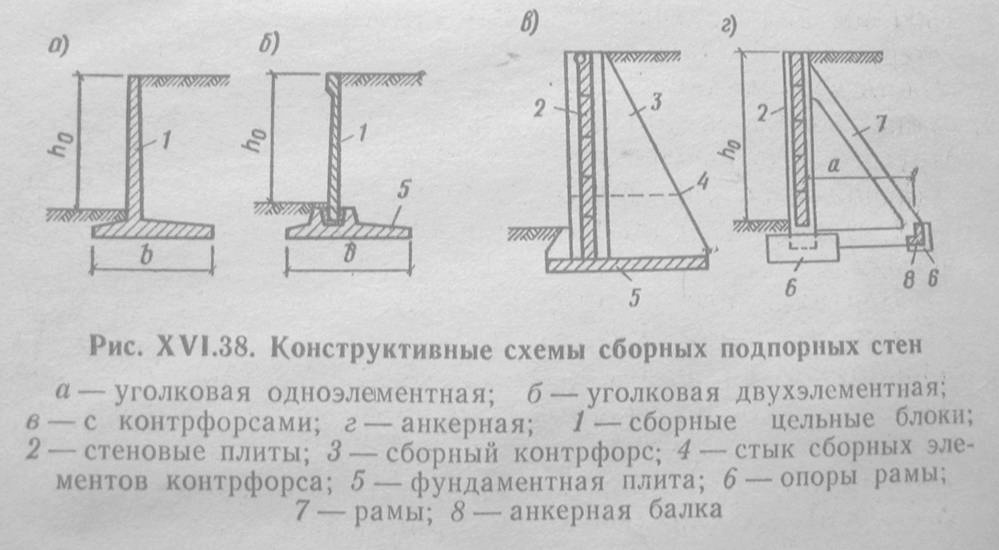

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0

÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку.

Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

  • Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
  • После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
  • Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).
  • Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

В заключении

Выбор конструкции подпорной стенки зависит от ее назначения (декоративного или укрепительного) и особенностей конкретного участка: перепада высот, характеристик почвы, уровня залегания грунтовых вод и так далее.

Правильно спроектированная и обустроенная подпорная стена, прослужит без ремонта не один десяток лет.

Подпорная стена из бетона: технология строительства

В рамках рассмотрения различных конструкций. Изготавливаемых из бетона, было бы просто преступлением оставить без внимания устройство подпорной стены. Что такое подпорная стенка и как ее своими руками соорудить, мы подробно рассмотрим ниже.

Для начала, что же представляет собой эта конструкция? Каждый владелец дома стремится сделать свой участок облагороженным. Но что делать, если у вас разновидность земельного участка со сложным ландшафтом? Именно в таком случае и уместно применить технологию взведения подпорных стен. Главная функция их при этому будет заключаться в предотвращении и приторможении сползания грунта. Вы сможете сделать нужный декор, при этом надежно закрепив откосы, а также крутые склоны. Не забывайте и про отличные декоративные функции самих подпорных стен.

Разновидности конструкций и материалы

Подпорные элементы станут основой для самых разнообразных элементов декора, например, террасы, клумбы или цветника. Это вообще наиболее разумное решение для участков со склонами. Строительство такого подпорного сооружения сделает вид наиболее привлекательным, но кроме этого и крайне необычным.

Подпорный блок могут возводить и на ровных поверхностях, не многоуровневых. А все ради необычного дизайна участка. Монолитные стены создают часто защиту для укрепления траншеи, котлована или же ограждения от оползней разных инженерных объектов.

Используемые материалы в технологии

Технология строительства такого типа сооружений будет предусматривать использования разных материалов. Главное требование, предъявляемое к ним при этом – это повышенная прочность. А вот отталкиваться при выборе любой домовладелец или строитель будет преимущественно от сметы и личных предпочтений.

Обычно технология строительства предусматривает использование таких видов материалов, как:

  • стены кирпичные;
  • использование натурального камня;
  • бетонные блоки, в том числе железобетонные блоки, ячеистые и т. д.;
  • бревна (дерево).

Самое приятное в технологии, что все это можно сделать своими руками, если знать как. Для этого уже давно можно найти множество схем, а также подробно заняться изучением тематических данных по этим вопросам.

Правила создания укрепления

Общие правила технологии обустройства подпорной стены расскажут вам о необходимости постройки таковой стенки примерно не выше двух метров выстрой на частном участке. Обычно делают ее длиной не превышая четырех метров, а высотой в 1,5 метра и ниже. Такую стену вы сможете соорудить и самостоятельно.

Для того, чтобы конструкция служила вам долго и не разламывалась, тщательно соблюдайте технологию строительства стены. Опустим подробности расчетов и перейдет непосредственно к тому, что можем выполнить сами.

Технология строительства бетонной стены подпорного типа будет включать такие особенности укрепления:

  1. Технические особенности и размеры

Лучше всего строить именно из бетонных блоков. Бетон –самый лучший материал для этого. Поэтому производится расчет количества блоков. Будем ориентироваться в этих показателях по:

  • Высоте стенки;
  • Параметрам влагоустойчивости;
  • Подвижности грунта, устойчивости его.

Необходимо, чтобы бетонный раствор хорошо удерживал влагу и был пластичным. Поэтому в бетон часто добавляются пластификаторы.

Параметры стены будут зависеть от типа грунта. Для этого ниже мы предлагаем вам таблицу, указывающую на зависимость высоты и толщины от подвижности земли:

  1. Фундамент. Выбирая стену из бетона, важно сделать качественное основание под него. Исключение будет бетонная подпорная стенка высотой не выше 30 см. но избавления от гравийно-песчаной подушки вы не получите. В остальных случаях делаем расчет и проводим монтаж полноценной основы под бетонный элемент, отталкиваясь также на параметры местности.
  2. Дренаж. Из внешнего вида подпорной стенки вы уже можете сделать вид, что одна ее сторона будет непосредственно активно взаимодействовать с грунтом. Причем данное оказывает на нее большую нагрузку, нежели обычно.

Чтобы избежать повышенного негативного воздействия влаги, применяется дренаж. Существует он трех типов:

  1. Продольный.
  2. Поперечный.
  3. Продольно-поперечный.

Процесс монтажа подпорной стены

Проведя подготовительные работы, начинаем непосредственно установку самой конструкции. Далее рассмотрим поэтапно технологию строительства подпорных стенок:

  1. Мы определились в необходимости сделать фундамент под данное основание, именно поэтому нужно вырыть траншею под основу. Далее на ее дно мы укладываем подушку из песка и гравия. Не забываем и про армирование.
  2. На следующем этапе следует провести опабулку. Пусть это будет конструкция массивная, достаточно массивная, чтобы выдержать тяжесть бетона, с целью чего целесообразно применять щиты дощатые. Делаем установку опалубки, начиная с ее задней стенки. Следите, чтобы каркас из дерева не прогибался. С этой целью нужно вкопать металлические пруты вдоль конструктивного элемента.
  3. Не забываем, что обязательно стоит смастерить дренаж для защиты подпорной стены.
  4. Далее подходим к замесу раствора бетона. Как нам известно – это самый важный этапе. От качества раствора непременно будет зависеть качество всей конструкции. Это важно, дабы уберечь стену от разрушений и трещин, негативного воздействия влаги и мороза, перепада температуры и т.п.

Рассчитать компоненты просто. Мы рекомендуем брать на часть цемента три части песка, одну – щебенки и одну часть воды. Воду доливаем по мере надобности. Смешиваем все это в бетономешалке. Заливаем стены.

  1. Подпорные стены будут готовы после высыхания только. Следите, чтобы в процессе высыхания раствор бетона не подвергся пересыханию, либо же излишней влажности. Для этого стену накрыть пленкой, которую периодически приподнимать для контроля. Чтобы не допустить растрескивания от жары, конструкцию поливают водой время от времени. На высыхание уйдет примерно 4 недели в среднем.
  2. Зачищаем поверхность бетонаот дефектов и проводим отделку. Подпорная стена будет и так нормально смотреться, но можно и украсить ее лицевую сторону плиткой, камнем, краской и т.д.

Надеемся, что наш материал стал для вас полезным! Рекомендуем также посмотреть видео по теме:

Подпорные стены, устройство, расчет, фото

Для ландшафта с уклоном наиболее рационально провести террасирование участка. Проще говоря — обустроить ступенчатый рельеф, где каждую горизонтальную площадку поддерживает подпорная стенка.

Те, кто строил дом своими руками, знают, что на фундамент с внешней стороны действует давление грунта – та же история и с подпорными сооружениями. В зимний период дело осложняется пучением (расширением, вследствие замерзания капель влаги) грунта. Для того, чтобы конструкция подпорной стенки была устойчива к подобному воздействию, существует несколько правил ее построения. ПОДКОП ИЛИ ПОДСЫПКА?

Проектировать расположение подпорных стен следует с таким расчетом, что бы землю в них подсыпать, а не вынимать.

  • Во-первых, верхний слой грунта более устойчив, а в нижних пластах будет оседать под тяжестью материала стены.
  • Во-вторых, задняя часть подпорной конструкции будет свободна для формирования дренажной системы.
  • В-третьих, это наименее затратный вариант без привлечения землеройной техники.

РАСЧЕТ ФУНДАМЕНТА. Для подпорных стенок, чья высота не превышает 30 см сооружать фундамент не имеет смысла – можно ограничиться щебневой подсыпкой заглубленной в траншею (10-15 см). В остальных случаях, глубина его залегания и ширина подошвы напрямую зависят от высоты стены и характеристик грунта. Чтоб не усложнять расчеты приводим следующие постоянные величины:

  • Глубина залегания ленточного фундамента на непучинистых грунтах для подпорных стенок от 30 до 80 см составляет 30 см, повышение высоты от 80 до 150 см влечет за собой заглубление фундамента до 60 см. На пучинистых грунтах эта величина сопоставляется с глубиной промерзания почвы.
  • Ширина подошвы фундамента должна превышать ширину основания стенки как, минимум, на 15 -20 см, это обеспечит устойчивость всей конструкции при эксплуатации.
В любом случае фундамент укладывают на гравийную подушку от 10 до 20 см. Фундамент, абсолютно точно должен повторять изгибы стены. КОНФИГУРАЦИЯ СТЕНЫ


Сама стена (тело) в процессе эксплуатации будет выдерживать определенные нагрузки и может со временем деформироваться под давлением грунта. Для того, чтобы предупредить подобный процесс, тело подпорной стенки, если ее высота превышает 1,5 м вместе с фундаментом принято делать с легким уклоном в сторону террасы.

Прочность конструкции существенно повысится, если линия стены на плане будет иметь плавные изгибы (не будет прямой).

ДРЕНАЖ. Залог долговечности и устойчивости подпорной конструкции – обязательное наличие дренажной системы. Ее составляющими служат:
  • продольный дренаж — гравийная или песчаная засыпка и перфорированная труба водоотвода, заложенная у основания фундамента с тыльной стороны стены;
  • поперечный дренаж — труба, заложенная поперек тела стенки с целью отвода стока наружу, частота закладки труб зависит от высоты подпорной стены (читайте далее в статье).

Не пренебрегайте данным правилом – и ваш труд,  равно как и вложенные средства, не пропадут зря.

Без водоотвода на непучинистых грунтах можно делать лишь конструкции с невысокими (до 60 см) «подвижными стенками» (сухая каменная кладка, бревенчатые стены, готовые модули, где сток воды идет за счет дренажной подсыпки и отверстий между элементами тела. Но даже в этом случае, подсыпка гравием обязательна. Дренажную систему вместе с щебневой подушкой защищают от проникновения грунта и прорастания корней травянистых растений геотекстилем.

Вооружившись базовыми знаниями, можно приступать к ознакомлению с типами подпорных стенок, доступными для самостоятельного исполнения.

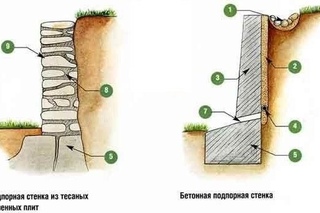

СТЕНА из КАМНЯ

Самый декоративный и эффектный тип подпорной конструкции – стена из натурального камня (песчаника, долмита). Существует два метода укладки этого природного материала: сухой и на раствор.

Для СУХОЙ КЛАДКИ годятся лишь те породы камня, которые при сколе или распиливании образуют относительно плоские поверхности.

Прочность данной конструкции поддерживается ее весом, уклоном передней стенки и обязательно неровной поверхностью задней.

Рекомендуемая максимальная высота кладки – 80 см.

В ее нижнюю часть укладывают самые массивные камни, обязательно в шахматном порядке, пустоты заполняют мелкими и подсыпают цементно-песчаной смесью.

Уклон передней стенки составляет около 60, ширина стенки вверху – не менее 45 см, но для разных типов грунтов эти показатели могут колебаться.  На глинистых грунтах толщина основания должна составлять не менее четверти высоты тела.   Для рыхлых (песчаных) и влажных почв этот показатель увеличивается до половины высоты, соответственно, увеличивается и ширина верха стены.

Для стен большей высоты либо с целью экономии материала используется ЖЕСТКАЯ КОНСТРУКЦИЯ, закрепленная на цементно-известковый раствор.

Для придания большей декоративности в кладке участвуют разноразмерные элементы, в том числе делают вкрапления отдельных больших камней.

Уклон внешней плоскости стены составляет до 120, при условии, что ее высота вместе с фундаментом более 1,5 м. для меньших высот подпорную стенку из камня делают одинаковой по ширине.

Дренажная система должна быть предусмотрена в любом случае: подсыпку щебнем обязательно сочетают с водоотводом, причем он состоит не только из проложенной у основания трубы, но и из отрезков пластиковой трубы, вмурованных в стену на высоте около 5 см от основания перпендикулярно линии фундамента и с небольшим уклоном.

Частота закладки поперечного дренажа 1 м при высоте стены 1,5 м, чем меньше высота (толщина грунта) тем реже закладывают дренаж.

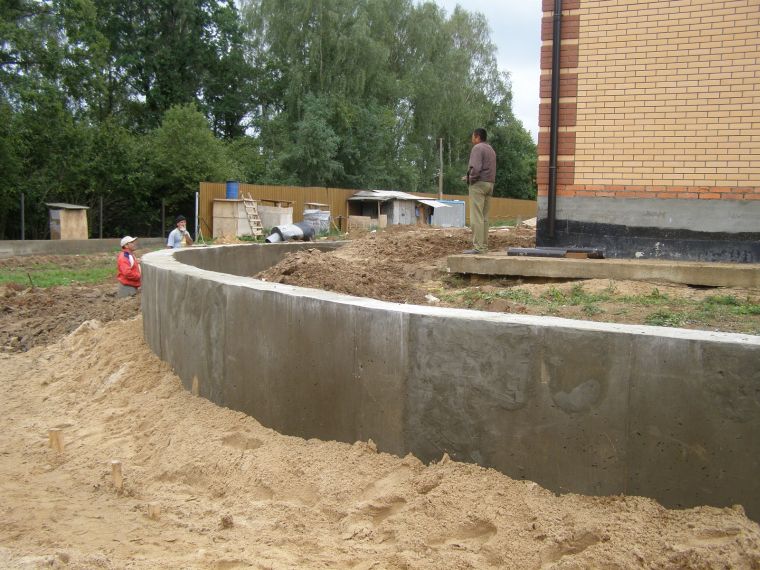

МОНОЛИТНАЯ СТЕНА

Преимуществом монолитных конструкций подпорных стенок является отсутствие необходимости сильно заглублять фундамент – его подошва уходит в грунт на глубину 15-25 см.

Кроме всего прочего, у вас есть прекрасная возможность облицевать стену любым видом фасадной плитки. При высоте до 1,5 м вместе с фундаментом, толщина монолитной подпорной стенки может быть равномерной. Гравийную подсыпку делают не более 10 см и тщательно утрамбовывают. Подошва фундамента в данном случае в три раза шире стены и выдвигается в сторону от террасы, образуя букву L.

Большая высота требует образования уклона передней стенки до 100. Кстати, внешний ее вид от этого только улучшается, так как солнечные лучи скользят по такой стене скрывая недочеты в отделке. Ширина подошвы фундамента составляет три толщины стены в ее верхней части.

Поперечный дренаж (трубы поперек тела стены) укладывают в основание, выходя за границы опалубки с той же частотой, что и для каменной стены.  Что касается опалубки, то ее монтаж начинают с задней стенки: сначала позади фундамента вбивают колья, оставив место для опалубки и уходя в землю на треть высоты (иначе не выдержат напор бетона), после формируют заднюю стенку. Следующим шагом идет монтаж передней стенки: вертикальные столбы в фундамент не вбить, поэтому  опалубку, обшитую изнутри рубероидом (для получения гладкой поверхности) фиксируют косыми упорами на нескольких уровнях высоты.

Есть два варианта заливки для монолитного исполнения: АРМИРОВАНЫЙ БЕТОН и буто-бетон. Для первого достаточная минимальная толщина стенки составляет 15 см, для второго 25 см. В качестве армирующего материала подойдет два ряда металлической сетки, обрезки арматуры или труб, скрепленные между собой проволокой. С целью избежания сдвига наружной опалубки, заливка бетоном (марки М-100) осуществляется поуровнево.

Очень удобен вариант НЕСЪЕМНОЙ ОПАЛУБКИ – готовые пустотелые блоки выкладывают друг на друга в шахматном порядке, укрепляют арматурой и заливают бетоном.

БУТО-БЕТОННЫЙ монолит делают при помощи опалубки в следующей последовательности:
  • нижним рядом насухо кладут крупные камни,
  • в пустоты подсыпают щебень, между ними фиксируют поперечный дренаж,
  • производят заливку ряда, но камни не покрывают бетоном полностью, оставив 3-4 см для сцепления со следующим рядом,
  • потом снова ряд бута, щебневая засыпка и заливка.

За один раз можно залить столько раствора, сколько у вас есть в наличии, главное, чтоб верхний ряд камней был выложен по всей ширине стены, а нижняя часть бута была утоплена в бетон. При возобновлении работ верх кладки смачивают водой.

Бетон в опалубке «стынет» не менее 3-х суток, а рабочая нагрузка на стену допускается не ранее, чем через месяц. Технологический перерыв можно заполнить облицовкой фасада стены. Дренаж делают по общей схеме, отводя воду в отстойник с последующим использованием для полива.

СТЕНА из БРЕВЕН

Стена из бревен – вариант достаточно экономичный, но недолговечный и делается с расчетом обновления через 5-10 лет.

Исключение составляет лиственница, которая от воздействия влаги только крепчает. Хотя, в районах степной зоны вряд ли ее можно назвать эконом-вариантом.

При выборе размеров бревен используют следующее соотношение: длина заготовки в полтора раза больше видимой части (высоты стенки), а диаметр составляет 10% от длины заготовки.

Допустим, высота подпорной стенки из бревен составляет 90 см (выше – экономически неоправданно). Тогда необходимо отобрать бревна длиной 135 см (90 х 1,5) и диаметром около 14 см. Метод закладки стены – свайный.

Первым делом роют траншею в три ширины бревна по линии укладки подпорной стенки. Ее дно тщательно трамбуют, укладывают гравийную подушку 5-10 см и снова трамбуют. Нижнюю треть заготовок освобождают от коры и пропитывают горячей олифой, битумом или обжигают, верхнюю  обрабатывают бесцветным антисептиком.

Стволы ставят в строго вертикальное положение, снизу подсыпают гравием. Делают заливку бетоном марки М-100 и дают раствору выстояться не менее недели.

Дренаж делают по общей схеме, при низкой высоте стены – без трубы водоотвода (достаточно наличия щелей между бревнами).

СТЕНА из КИРПИЧА

Для кирпичной подпорной стенки высотой до 1 м подойдет вариант ложковой кладки на цементно-песчаный раствор толщиной в один кирпич.

Второй ряд выполняют с вертикальными пробелами через каждый четвертый кирпич: просто не заполняйте боковые промежутки раствором – это дренажные отверстия.

Если подпорную конструкцию делают с целью обустройства земляных террас – толщину стенок увеличивают до полутора кирпичей.

По мере укладки, пока не застыл цемент, формируют расшивочные швы: их лучше делать выпуклыми либо вровень с плоскостью стены, но не заглубленными (с течением времени может нарушиться прочность конструкции).

Избегайте ровных и длинных стен из кирпича: изгибы, криволинейность и разноуровневость  делают подпорную стенку устойчивее.

В кладке используется как клинкер, так и рядовой кирпич из обожженной глины. Пустоты в элементах конструкции может разорвать зимой скопившаяся в них влага – поэтому используйте только полнотелый кладочный материал. Наличие дренажных отверстий не заменяет сооружения полноценной дренажной системы позади кирпичной подпорной стенки – позаботьтесь об водоотводе.

СТЕНА из ПУСТОТЕЛЫХ БЛОКОВ и ГАБИОНОВ

Ускорить монтаж подпорных стенок помогут готовые модули.

Выбор на сегодняшний день среди подобной продукции не так велик, но производители предлагают интересные варианты: от несъемной опалубки, которую можно задекорировать по своему усмотрению, до элементов фигурной формы, укладываемых друг на друга в шахматном порядке и габионов.

Полости модулей заполняют щебнем либо грунтом, превращая их в контейнеры для вертикального озеленения. Из тех же пустотелых блоков можно монтировать монолит на базе несъемной опалубки, как, читайте выше (в разделе МОНОЛИТНАЯ СТЕНА).






















Подпорные стены — далеко не самостоятельный элемент двора или сада. Любой переход с одного уровня террасы на другой обязательно оборудуют при помощи ступеней.

Чаще всего такие лестничные переходы выполняют из тех же материалов, что и сама стена.

Что еще почитать на сайте:


Хозблок на даче — без него никуда

Хозблок на новом участке может стать «первопроходцем» среди построек. Именно по этой причине его часто делают многофункциональным. А бывает и так, что данным термином называют маленький сарайчик для хранения инвентаря. А еще…


Уже на этапе проектирования парной важно определиться с конструкцией и местом расположения печи-каменки. Ведь банная печь может топиться как изнутри парной, так и снаружи, в том числе с улицы. Кроме того, каменка — достаточно тяжелая конструкция, особенно, если она из…

Навеяно временем или стильные руины

Если вы романтик, то сад с налетом заброшенности – ваш стиль. В нем растут цветы нежных расцветок и простых форм, лежат камни, покрытые мхом, в зарослях прячутся скамеечки, на которых будто давно никто не сидел, в общем, отчетливо звучат нотки ностальгии…


Бетон в дизайне сада

Многие декоративные элементы для своего сада вы можете сделать своими руками. Причем все они будут выполнены в одной стилистике, что (в разумных пределах) облагораживает общий дизайн двора и ландшафта. Речь идет о таком доступном и податливом материале как бетон.

Строительство бетонных подпорных стен.


   Подпорная стена не только устраняет проблемы при эксплуатации земельного участка с неровным ландшафтом, но и при должном оформлении придаёт оригинальность и уют на приусадебной территории. Виды подпорных стен из бетона.

При устройстве подпорных конструкций главной проблемой является давление грунта на вертикальные стены, которое приводит к разрушению отдельных элементов и осыпанию склона в следствии потери прочности и к потери устойчивости — то есть к опрокидыванию конструкции.

• Для устранения этих проблем существуют две технологии:

1. Возведение массивных стен, значительный вес которых устраняет боковые подвижки грунта.
2. Строительство тонкостенных конструкций, включающих в себя элементы, которые вовлекают часть грунта в создание усилий, направленных в противоположную опрокидыванию сторону.

При возведении массивных стен большой расход бетона и арматуры, а во втором случае — большой объём земляных работ. Выбор технологии зависит от назначения подпорных стен, наличия свободного времени и имеющихся средств. При малом бюджете можно ограничиться строительством уголковых конструкций  с консолью.

Подпорная стена из бетона высотой от 30 до 70 см представляет из себя трапецию с уширенным основанием, обладает большой собственной массой, которая способна противостоять силам пучения грунта. При высоте стенки до 30 см нет необходимости в устройстве фундамента, но необходимо заблаговременно снять плодородный слой почвы и сделать подсыпку нерудным материалом на глубину до 40 см. Если высота подпорной стенки от 40 до 80 см, то нижняя часть возводимой стены должна заглубиться на 15-30 см. При устройстве низких подпорных стенок на сухих почвах дренаж не является обязательным условием. Если есть высокий уровень грунтовых вод, то с внутренней стороны стенки с уклоном в сторону подземного резервуара для сбора стоков укладываются перфорированные и обмотанные геотекстилем гофротрубы.

Подпорные стены средней высоты.

• Зачастую садовые и огородные участки имеют перепады высот в пределах одного метра с холмами и овражками.

• При высоте в пределах одного метра на рыхлых почвах можно использовать массивные конструкции с уширением пяты.

• При перепадах высот выше 1 м в промышленном строительстве применяются железобетонные панели и плиты, которые для частного домовладельца обойдутся слишком дорого — покупка, доставка, выгрузка, установка с спецтехникой. По этой причине значительно проще и дешевле будет залить их по месту.


Для подпорных стенок средней высоты обязательно устройство дренажной системы. Используются поперечные дрены — полимерные трубы укладываются немного выше подошвы фундамента и проходят сквозь оба вертикальных щита опалубки. Шаг поперечных дренов составляет в пределах одного метра. В узел примыкания подпорной стенки с нижней террасой укладываются желоба ливневой канализации для отведения стоков, способных разрушить почву. Внутри дренов перфорация не нужна. Применяются полиэтиленовые канализационные трубы рыжего цвета с подходящим диаметром.

Высокие подпорные стены от 1,5 до 2 метров. При их возведении необходимо сделать расчёт по двум предельным состояниям. Используются тонкостенные конструкции. Массивные подпорные стены в этом случае не будут целесообразным выбором — вовлекающие грунт верхнего яруса элементы (консоль, контрфорс, анкер, которые создают усилия против опрокидывания подпорной стены) подбираются, исходя из частных предпочтений.


К общим правилам возведения массивных стенок для террасирования участка относятся:

• Опалубка заглубляется на треть от высоты подпорной стены при общей высоте от 0,4 м до 1,5 м.
• Если подпорная стена высотой от 1,6 м до 2 м, то минимальное заглубление будет составлять 0,7 м.
• Минимальная толщина верхней части подпорной бетонной стены должна быть 10 см.
• При устройстве подпорной стены на песчаных почвах и супесях ширина основания должна быть 0,5 от высоты стены, для суглинка — 1/3 от высоты конструкции.

● Правильно спроектированная стена террасы в целях увеличения прочности монолитной железобетонной конструкции должна иметь рёбра жёсткости, углы и ломаные линии.

Применение подпорной стенки с уширением пяты позволяет снизить расходы за счёт меньшего расхода бетона. Этапы возведения подпорной стены с уширением пяты:

• Разметка и выемка грунта. Согласно проекту вдоль натянутых шнуров роются траншеи соотносимой с подошвой подпорной стенки шириной.

• Устройство подсыпки и опалубки. Нижние 40 см пучинистого грунта заменяются песком, щебнем с последующим трамбованием и покрытием рубероидом. Монтируются щиты опалубки для уширения высотой 30 см, перпендикулярно на которые укладываются отрезки бруса — на них устанавливается щитовая опалубка. Она с двух сторон фиксируется стяжками и укосинами.

• Устройство дренажа. Щиты опалубки на высоте 20 см от нижней террасы просверливаются насквозь с шагом в один метр. В готовые дыры вводятся пластиковые трубки.

• Армирование и заливка опалубки. Внутрь подготовленной опалубки устанавливается каркас с двумя поясами из продольных стержней, которые должны быть обвязаны хомутами или вертикально-горизонтальными перемычками. Для заливки используется бетон М150 (возможно использование пенетрирующих добавок, позволяющих получать абсолютно водонепроницаемый бетон). Бетон укладываются послойно — 0,4 м. Уплотнение производится глубинным вибратором.


Устройство трапециевидной подпорной стены выполняется по схожей технологии при соблюдении некоторых нюансов. Ширина выработки равна размеру уширения подошвы с учётом типа грунта. При устройстве опалубки передний щит устанавливается вертикально в сторону уклона и фиксируется подпорками, задний щит верхним бортом имеет уклон в сторону переднего щита. Крепление производится распорками из бруса или шпильками.

• Уход за бетоном стандартный — в первые двое суток верхняя его часть укрывается увлажнёнными опилками. Использование пенетрирующих добавок существенно повышают себестоимость и поэтому чаще применяется другая технология — гидроизоляция задней и боковых граней, облицовка передней поверхности камнем, гибкой черепицей или краской. В зависимости от температуры и влажности воздуха распалубка для гидроизоляции делается на 7-28 день.

Подпорная тонкостенная конструкция. Для того, чтобы обычная плита, установленная на ребро, не была повалена горизонтальными подвижками грунта, применяется универсальная технология — вертикально установленная плита имеет жёсткую связь с горизонтальной, которая придавлена весом земли верхней террасы — таким образом горизонтальные усилия вспучивания грунта компенсируются им же. Данная конструкция имеет слабое место — в месте сопряжения плит, где армирование производится в обязательном порядке. В целях увеличения пространственной жёсткости каркаса верхняя часть вертикально установленной плиты связывается с дальним краем горизонтальной плиты контрфорсом или тросом с использованием анкеров. Силы пучения уменьшаются обратной засыпкой нерудными материалами и отводом грунтовых вод через дренажную систему.

Тип грунта Соотношение толщины стены к её высоте
Плотный (глинистый) 1:4
Средней плотности 1:3
Рыхлый 1:2

Этапы устройства консольно-уголковой подпорной стенки:

• Вырыть траншею глубиной 0,4-0,6 м. Ширина равна длине горизонтальной консоли и равна высоте вертикальной плиты.

• Сделать подсыпку 20-40 см из песка и щебня с последующим трамбованием.

• Сооружение опалубки для консоли из четырёх вертикальных досок шириной 10-15 см.

• Внутрь опалубки укладываются две арматурных сетки с шагом 40-60 см с обеспечением защитного бетонного слоя. Для связи с вертикальной стеной на расстоянии 40 см от края обращённого к нижней террасе необходимо выпустить прутки вверх.

• Заливка горизонтальной плиты.

• Монтаж опалубки для вертикальной подпорной стены.

• Устройство дренажной системы из полимерных или асбестоцементных труб

• Уложить в опалубку арматурный каркас и связать его с выступающими из консоли прутками.

• Заливка стены бетоном с последующей гидроизоляцией всех доступных частей поверхности.


• По причине значительного расхода бетона технология рекомендуется только для возведения высоких подпорных стен. На тяжёлых грунтах — глина и суглинок — вместо плитной консоли допускается использование балок с шагом в полметра.

Подпорные стены, проектирование и строительство

Подпорная стена сооружается на участках с углом наклона более 80°, чтобы «законсервировать» подвижный грунт и предотвратить земляные обвалы. Она является не только преградой для грунта, но и становится оригинальным украшением ландшафта загородного участка.

Цены на возведение подпорных стен

В стоимости устройства подобного рода конструкций ключевым является не вариант по материалу (дерево, камни, бетон, кирпич, габионы), а объемы и сложность работ. Это могут быть массивные, полумассивные или тонкоэлементные варианты; высокие (выше 2 м), средние (1-2 м) или низкие (до 1 м) конструкции. Средние и высокие стенки рассчитываются при помощи спецпрограмм. В зависимости от типа грунта определяется оптимальная технология монтажа – будет это мелко-/ или глубокозаглубленный вариант (глубина заложения больше ширины стенки в 1,5). С учетом всех этих пунктов производится просчет итоговой стоимости на сооружение подпорных стен.

Общая конструкция

По способу возведения различают монолитные подпорные стены и сборные конструкции. Подпорные стены из монолитного железобетона изготавливаются на заводе (отдельными звеньями) или заливаются на месте в опалубку. Сборные конструкции выкладываются на месте возведения из выбранного варианта материалов (кирпич, дерево, габионы).

Вне зависимости от материала изготовления стены, конструкция всегда состоит из трех частей:

  • фундамент – глубина рассчитывается в зависимости от высоты конструкции, но ширина в любом случае должна превышать ширину тела порядка 20 см; для конструкций высотой меньше 30 см устройство прочного фундамента не обязательно;
  • тело – наземная часть конструкции, которая может быть выполнена из любого материала (бетонные подпорные стены, из камня или др. ) и иметь различную конфигурацию (одноуровневые с изгибами или многоуровневые), но главное – создать небольшой угол уклона для стока осадков;
  • водоотвод – обязательная часть любой подпорной стены, которая отводит лишнюю воду и влагу из-под конструкции; для этого на уровне фундамента вдоль всего периметра стены укладывается труба из асбестоцемента диаметром около 100 см.

Варианты подпорных стен

Устройство подпорной стены возможно из бетона, кирпича, дерева, камня, габионов и металла. Каждый вариант имеет свои особенности.

Подпорная стена из бетона

Характеризуется долговечностью и основательностью. Требует создания прочного и широкого фундамента. Для этого вырывается траншея формой, повторяющей будущую стену, и глубиной из расчета на каждый метр высоты – 45 см в глубину. В траншею закладывается щебеночно-гравийная смесь, арматура и выводится опалубка. Технология заливки подпорной стены из бетона стандартная – равномерно залить и дать схватиться в течение двух суток. Чтобы такая конструкция стала более эстетичная, можно провести декоративную отделку.

Подпорные стены из габионов

Габионы – металлические сетки с камнями внутри. Для невысоких конструкций создание фундамента необязательно, с высотой выше метра – установка производится на фундамент из песчано-гравийной смеси. Контейнеры с камнями устанавливаются с учетом нужной формы и перевязываются между собой для надежности. Также возможно декорирование конструкции плитняком, гранитом или другими материалами.

Подпорная стена из камня

Требует устройства качественного фундамента и дренажа. Недопустимо создание крестообразных стыков, поскольку они уменьшаю прочность конструкции. Укладка натурального камня (кварцит, гранит или др.) производится как классическим сухим способом с прокладкой пустот почвой, так и на цементную смесь.

Наша компания «Культура Строительства» предлагает вам услугу устройства подпорных стен любой сложности. Мы выполним работы с учетом типа почвы, глубины залегания вод на вашем участке и других факторов.

Наши работы по возведению подпорных стен


Как сделать подпорную стенку из бетона у себя дома?

Как сделать подпорную стенку из бетона у себя дома?

Далеко не всегда частным застройщикам или дачникам выделяются земельные участки с горизонтальной поверхностью. Зачастую, особенно под дачи, отводят земли на крутых склонах берегов рек и водохранилищ , которые требуют укрепления с помощью, так называемых подпорных стенок из бетона.

Конструкция подпорной стены

Особенности конструкции подпорной стенки выполненной из бетона либо из любого другого строительного материала:

  • Подпорная стена в обязательном порядке должна иметь фундамент и систему водоотведения в виде асбоцементных или пластиковых труб диаметром 80-100 мм. При этом ширина фундамента должна быть шире толщины стенки минимум на 20 см на обе стороны,
  • Тело конструкции должно иметь уклон 5-10 градусов в сторону «подпираемой» почвы,
  • Высота подпорной стенки возводимой своими руками без предварительных инженерных изысканий должна быть не более 1,5 метров. Конструкции большей высоты должны строиться специалистами в данной области, после проведения соответствующих исследований грунта и инженерных расчетов.

Варианты подпорных стенок из бетона

Подпорные стенки из бетона отличаются долговечностью, прочностью и способностью выдерживать большие механические нагрузки от грунта. При этом в состоянии «поставки» они выглядят не очень презентабельно, однако этот недостаток легко исправим с помощью облицовки: клинкерным кирпичом, «диким» или искусственным камнем, керамической плитки или посадкой по краю стенки вьющихся ниспадающих и неприхотливых растений. Например, обычного недорогого плюща.

Бетонные подпорные стенки могут быть выполнены в двух вариантах:

  • Монолитные из железобетона,
  • Бутобетонные.

Монолитные железобетонные подпорные стенки

  • Рытье траншеи под фундамент глубиной 25 см и шириной 30 см,
  • Заливка фундамента тяжелым бетоном марки М150-М200,
  • Установка опалубки. Для этого используют специальные щиты которые выставляют над фундаментом обеспечивая толщину стенки не менее 10 см. Щиты с наружной стороны подпирают подпорками из дерева, трубы или арматуры, а внутреннюю часть оббивают рубероидом или полиэтиленовой пленкой для «гладкости» бетонной поверхности,
  • Внутри опалубки устанавливают один ряд из армирующей сетки или стальных прутков диаметром 5-6 мм. Для армирования можно использовать любые подручные материалы: обрезки старых стальных труб, полоски «штамповки», вязальную проволоку и пр.,
  • Кроме армирования на высоте 5 см от фундамента закладывают дренажную трубу вдоль стенки и ряд дренажных трубок расположенных под 90 градусов к плоскости стенки. Расстояние между трубками – 1 метр, диаметр трубок 30-40 мм,
  • Заливка пространства между грунтом и опалубкой тяжелым бетоном марки М200-М300,
  • Выдержка в течение 72 часов, демонтаж опалубки,
  • Выдержка в течение 28 суток, отделочные работы (при необходимости),

Бутобетонная подпорная стенка

Технология строительства бутобетонной подпорной стенки аналогична строительству монолитной подпорной стенки с той разницей, что в этом случае, в целях экономии цемента, заливка конструкции ведется по следующей технологии.

Первый ряд бута (камней) укладывается на фундамент насухо. Пустоты между камнями засыпаются щебёнкой, сверху заливается цементно-песчаный раствор, приготовленный по рецепту 1 часть цемента М400, три части просеянного песка, вода по необходимости. Далее укладывается очередной ряд бута и опять заливается цементным раствором.

Работа продолжается до тех пор, пока все пространство между опалубкой и грунтом не будет заполнено бутом и цементным раствором. Выдержка во времени и последующие отделочные работы аналогичны технологии возведения монолитной бетонной подпорной стенки.

Как сделать подпорную стенку из бетона у себя дома?
Если рельеф вашего участка не ровный, то очень часто приходится делать подпорную стенку из бетона. Виды подпорных стенок и как их сделать самому?

Источник: salecement.ru

Подпорные стены из бетона: технология возведения от профессионалов

Как участок для строительства, так и приусадебный участок далеко не всегда является идеально ровным. И если угол наклона составляет более 80 градусов, то в целях безопасности целесообразно будет осуществить так называемую «консервацию» подвижного грунта. Для этого и устанавливаются подпорные стены, призванные предотвратить земляные обвалы на склоне.

На фото подпора из бетона, облицованная камнем.

Устройство и функции подпорных стен

Подпорные стенки из бетона могут быть самых разных конструкций, определяемых функциями, выполняемыми конкретной постройкой.

В самом простом понимании существует два вида подпорных стен:

Схематическое изображение декоративной подпорки.

Отличия этих двух видов заключаются в том, что для каждого из них должна быть определенная степень воздействия и нагрузка.

Но сама конструкция при этом, неизменно состоит из таких частей:

  1. Подземная часть или фундамент, на который приходится вся нагрузка давления грунта и самой конструкции.
  2. Тело или наземная часть. Такая стенка ограждает возвышение на участке и с наружной стороны может быть как ровной, так и косой.
  3. Защитные коммуникации (водоотвод и дренаж). При проектировании конструкции вам следует позаботиться о том, чтобы осуществить отвод лишней воды и влаги, постоянно скапливающейся на внутренних поверхностях таких конструкций.

Долговечность бетонной подпорной конструкции обусловлена наличием водоотводной системы.

Подпорные стенки выполняют следующие функции:

Что может повлиять на устойчивость подпорных стен

Очень важными качествами подпорных стенок является устойчивость и возможность переносить высокое давление. В противном случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может влиять целый ряд факторов, начиная от собственного веса строения и заканчивая давлением почвы (читайте также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

Укрепление подпорных стен на крупном объекте.

Рассмотрим, что необходимо учесть перед тем, как сделать подпорную стенку из бетона:

  • Уровень вибраций, к примеру, если невдалеке расположены железнодорожные пути.

Совет! В том случае, если высота подпорной стены превышает 2 метра, при её сооружении следует учесть также силу ветра, характерную для определенной области.

  • Сейсмические явления любого характера, свойственные конкретному региону.
  • Уровень подземных вод и возможность подмывания дождевыми водами.
  • Набухание почвы в зимний период.

Во многом устойчивость такой конструкции определяется толщиной стены. Данный параметр определяется как высотой, так и типом почвы, на которой она установлена. В том случае, если подпорка является высокой и устанавливается на мягких грунтах, то необходимо увеличить ширину стенки.

Основные моменты в организации подпорной стены

Сборная подпорная стена из бетона.

Устройство подпорных стенок из бетона – это весьма сложный технологический процесс, требующий проведения целого ряда расчетов. Здесь во внимание следует принимать факторы, которые влияют на надежность, прочность, а следовательно, и на срок службы.

Если проведением таких расчетов занимаются специалисты, то работы будут гарантированно проведены в соответствии со всеми правилами и стандартами. Но как быть в том случае, если вы решили установить сборные железобетонные подпорные стены самостоятельно?

Здесь вам поможет следующая инструкция:

  1. Установка подпорных стен своими руками должна проводиться только на устойчивых грунтах, а именно на глине, щебне, гравии, супеси и т. д.
  2. Для успешного обустройства необходимо, чтобы промерзание грунта составляло не более полутора метров от почвенной поверхности.
  3. В случае самостоятельного обустройства стены вам следует помнить, что наземная часть не должна быть более 1,4 метра. Для обустройства более высоких конструкций необходимо прибегнуть к помощи профессионалов, которые способны провести специальные расчеты и возвести сооружение в соответствии со всеми нормами и с учетом особенностей территории.
  4. Грунтовые воды должны залегать на расстоянии не менее чем одного метра от поверхности. Лучше, если глубина их залегания будет более полутора метров.

Обустройство подземной части

Структура подпорной стены.

Обратите внимание! Если высота подпорных стенок превышает 30 см, то в данном случае заложение надежного фундамента является обязательным требованием. В случае работы на неустойчивых и мягких грунтах глубина фундамента должна быть увеличена.

Рассмотрим, как рассчитывается глубина фундамента в зависимости от рыхлости почвы:

  1. Если грунт является довольно плотным, то соотношение глубины фундамента с высотой опоры над землей должно рассчитываться как 1:4.
  2. В случае проведения работ на грунтах средней рыхлости необходимо, чтобы глубина фундамента составила треть от высоты опоры.
  3. Для рыхлых и неустойчивых грунтов необходимо, чтобы глубина фундамента составляла половину от высоты стенки.

Совет! Надежный фундамент должен состоять из гравия или щебня, а также песка, уплотненного тяжелой глиной или цементом. Бетонный раствор заливается в предварительно подготовленную опалубку по примеру ленточного фундамента.

Технология подпорной стены из бетона предусматривает не только заливку качественного фундамента и возведения на нем прочной стены. Здесь также следует позаботиться и о гидроизоляции, ведь влага будет крайне негативно влиять на внутреннюю сторону конструкции.

Поэтому, здесь нужно позаботиться об организации дренажа, водоотвода, а также грамотно защитить конструкцию от воздействия влаги.

Подпорные стены из бетона: технология возведения от профессионалов
Подпорные стены из бетона: видео-инструкция как сделать своими руками, сборные железобетонные стенки, технология, устройство, фото и цена

Источник: masterabetona.ru

Армирование подпорной стенки из бетона

Подпорные стенки делятся на декоративные и функциональные. Первые разграничивают участки, а вторые применяются для удерживания почвы во время ливневых дождей и таяния снега. Подпорная стенка из бетона может быть использована для любой цели.

Схема армирования фундамента.

При строительстве подпорной стенки из бетона необходимо провести армирование как фундамента, так и тела самой стенки.

Ее формируют по желанию заказчика. Сначала готовят основание, для которого копают траншею, равную одной трети подпорной стенки, и засыпают ее пескогравием, создавая подушку, на которой возводят армирующую сетку для фундамента.

Принцип работы арматуры

Армирование – это скелет в теле подпорной стенки, который поможет ей устоять и не рухнуть при больших нагрузках. Армирующая сетка, в отличие от бетона, устойчива к растяжению и, принимая на себя большую нагрузку, не деформируется и не лопается. Армирование фундамента даст подпорной стене надолго сохранять целостность, что важно при любом строительстве. Арматурный каркас располагают таким образом, чтобы при заливке он был не ближе 5 см к наружным поверхностям. При правильном армировании фундамента необходимо рассчитать сечение стальной проволоки и размер ячеек каркаса. Необходимо правильно связывать армирующую проволоку в траншее, чтобы она не смещалась во время заливки бетона. Возможно применение сварочного аппарата для связывания проволоки в единое целое. Но лучше всего применять проволоку для связывания стальных прутов.

Общие правила

Возьмем для примера фундамент шириной 40 см.

Армирование такого фундамента потребует четыре вертикальных прута стали толщиной до 16 мм, соединенных между собой в единую сетку с правильными квадратами с помощью поперечных линий, созданных проволокой до 12 мм и закрепленных на пересечениях специальной проволокой.

Если ширина фундамента составит 40 см, то две армирующих сетки встанут на расстоянии друг от друга на 30 см, оставляя по краям по 5 см, как и требуется для армированного бетона. Если у ленточного фундамента большая длина, но небольшая ширина, то в нем будут возникать в основном продольные растяжения. Поэтому горизонтальные и вертикальные прутья арматуры в таком фундаменте будут нужны для создания каркаса и его поддержки.

Схема армирования ленточного фундамента в углах.

Когда армируются углы фундамента, нужно помнить, что это место, в котором часто возникают различные деформации. Они могут разорвать всю опорную стенку, если правильно не соединить две стороны с помощью арматуры. Две стороны соединяют в угол так: армируют их согнутой проволокой, сгибая так, чтобы один конец уходил в одну часть фундамента, а второй – в другую.

Соединение прутьев между собой происходит при помощи сварки или с применением специальной методики связывания проволоки между собой. Прежде чем использовать проволоку для сварки, проверьте, сможете ли вы с ней работать сварочным аппаратом. Некоторые сорта стали не поддаются сварочному аппарату, а некоторые – меняют свои характеристики не в лучшую сторону. Применение сварки в связывании армирующей сетки – длительный процесс, имеющий много минусов. Проще воспользоваться специальной методикой связывания углов сетки.

После создания армированной сетки делают опалубку для заливки фундамента. Яму с арматурой наполняют бетоном. Желательно, чтобы этот процесс не прерывался, потому что прочность фундамента снижается. Через три дня опалубку снимают. С одной стороны фундамента, там, где выше, на уровне песчаной подушки делают дренажную канаву с уклоном для отвода воды от подпорной стены.

Создание армирующей сетки

Армирующая конструкция делается из стержней, сеток, каркасов и других стальных элементов. Она предназначена для принятия растягивающих напряжений. Для работы берется стальная проволока определенного диаметра, которую выбирают в зависимости от толщины бетонной подпорной стены. Армирующую сетку любых размеров и для любых целей предлагают строительные магазины под заказ. Чтобы провести все армирующие работы самостоятельно, понадобится:

  • сварочный аппарат,
  • болгарка,
  • стальные пруты для армирования от 10 до 16 мм для вертикальных линий,
  • пруты арматуры 6-8 мм для горизонтальных линий (разница в прутьях должна составлять минимум 20%),
  • крепежная проволока для связки,
  • рулетка,
  • отвес.

Схема создания армирующей сетки для фундамента .

Количество арматуры рассчитывается индивидуально, в зависимости от длины и высоты стены.

Стальные пруты кладут под прямым углом, формируя квадраты 30х30 см.

Сначала строго вертикально устанавливаются толстые прутья арматуры через 30 см, потом к ним приваривают горизонтально с помощью сварочного аппарата более тонкую проволоку. Таким образом сваривают

две одинаковые решетки. Ставят их на расстоянии друг от друга так, чтобы с краев оставалось по 5 см. Соединяют эти решетки перемычками на 20% тоньше диаметра самой толстой используемой в работе арматуры с помощью сварки. Металлическую проволоку для перемычек крепят через каждые 25 см, нарезая ее на куски с помощью болгарки. Также работают и с армированной сеткой. Задача облегчается тем, что в данном случае остается только приварить или привязать перемычки, которые соединят два полотна.

Армирующие работы

Схема армирования для опорной стены.

После заливки фундамента и рытья дренажной канавы приступают к формированию армирующей конструкции подпорной стены. Тело стенки армируется так, чтобы при перепадах температур, разных нагрузках на ней не образовывались трещины, приводящие к разрушению постройки. Работы проходят аналогично описанным выше. Но следует учесть некоторые особенности. Армирование подпорных стен создается с учетом всех «проблемных» зон: верхушки подпорной стенки, линии ее соединения с фундаментом, а также формирования тела стенки.

Делая расчет армирования для подпорной стены, можно пользоваться специальными программами, где точно подбирается толщина и марка стали, расстояние между прутьев.

Основы армирования подпорных стен

Главную арматуру тела подпорной стены располагают в вертикальной плоскости, а поперечную используют тоньше на 20% от сечения главной. Все стальные прутья распределяют вертикально, строго под прямым углом. Для точности используют отвес или уровень. Для расчетов уплотнения арматуры имейте ввиду правило, что:

  1. Шаг арматуры равен толщине опорной стены, но не больше 25 см.
  2. Шаг связующих перемычек также должен быть не больше 25 см.

Установив арматуру, связав ее перемычками, делают опалубку для заливки опорной стенки. Через три дня после заливки бетона опалубка снимается. Готовая подпорная стенка декорируется природным камнем или керамической плиткой.

Армирование подпорной стенки из бетона
Армирование подпорной стенки из бетона поможет ей устоять при больших нагрузках. Арматурный каркас располагают не ближе 5 см к наружным поверхностям.

Источник: o-cemente.info

Армирование подпорных стен

Армирование подпорных стен производится для придания им прочности , способности выдержать ту расчетную нагрузку, которую подпорная стена будет нести.
Способ армирования подпорных стен зависит от многих факторов.

Следует рассматривать следующие аспекты — материал, из которого стена будет возводиться, размеры конструкции подпорной стены, виды грунтов, на которых она будет стоять, несущую нагрузку, и еще ряд других факторов.
Подпорные стены бывают:

  • Декоративные – они придают своеобразный шарм в элементах ландшафтного дизайна, выполняя ограждающую роль, зонируя участок, оттеняя неровность рельефа местности, для прочих эстетических и хозяйственных целей.
  • Укрепляющие подпорные стены – это уже инженерная конструкция, которая сооружается для определенных целей. Главное предназначение – это служить опорой, препятствующей сползанию грунта в месте установки стены.

При любом варианте и с учетом вышеперечисленных факторов необходим расчет конструкции подпорной стены проектной фирмой, где будут учтены все эти факторы.

Наиболее распространенные материалы для подпорных стен:

  • Сборные бетонные блоки. Они бывают разных размеров, что немаловажно при строительстве стен. Это, пожалуй, самый быстрый вариант возведения стен, но и более дорогостоящий.
  • Монолитный железобетон – более трудоемкий вариант, но позволяющий сделать конструкцию более сложной по форме – это круг, полукруг, овальная композиция и другие варианты.
  • Камень, как искусственный, так и натуральный. Это бут, котелец, скальные породы (в Крыму, например, они используются как местные материалы и общая себестоимость в итоге небольшая), гранит и прочие материалы.

Решил рассмотреть только «работающие» стены, так как эти конструкции необходимо возвести и выполнить армирование правильно, чтобы не произошло обрушение.

Образно можно подразделить подпорную стену на элементы:

  • Фундамент – опорная часть стены, которая воспринимает все нагрузки и равномерно их перераспределяет на грунт. Как правило, он заглубляется на 1/3 от высоты конструкции.
  • Основа – тело стены. Это сама стена, воспринимающая с тыльной стороны напор грунта, а с лицевой выполняет функцию декорирования.
  • Дренажная система или водоотвод предназначен для отвода излишней влаги грунта, находящегося за телом подпорных стен.

Возведение и армирование подпорной стенки

Начинаем с подготовительных работ. Производим геодезическую разбивку местности. Фундамент планируем ленточный. Глубина заложения его рассчитывается исходя из глубины промерзания грунтов в вашем районе плюс 100-200мм. Но так как высота стены 5 метров, то 1/3 ее часть составляет ориентировочно 1, 7метра. Готовим траншею. Втрамбовываем щебень в дно траншеи.

Армирование производим по типу ленточного фундамента, располагая сетку в нижней зоне ленты фундамента. Это сетка из арматуры необходимого диаметра (12-20мм). Ширина фундамента должна быть больше толщины подпорной стены минимум в два раза, так как этот массивный элемент препятствует опрокидыванию стены от давления грунта.

Для соединения фундамента с телом стены необходимо произвести установку арматурных выпусков для связи с арматурой вертикальных поясов. Выполнив армирование, бетонируем в опалубке фундамент. Бетон должен схватиться перед следующим технологическим процессом.

Начинаем монтаж блоков. Как правило, по длине подпорной стенки они монтируются захватками не более 3 метров. Далее необходимо устроить вертикальные армированные пояса. Армирование их мы выполняем путем состыковки выпусков арматуры из фундамента с арматурным каркасом вертикального пояса (стойки).

Крепятся блоки между собой путем заделки вертикального зазора между ними (шпонки) раствором. И так все 20 метров стены перевязываем через 3 метра ее длины вертикальными армированными поясами.

По высоте монтажа необходимо соблюсти правило – размер смонтированных блоков не должен превышать 2, 5 метра до устройства горизонтального обвязочного пояса. Армирование пояса выполняем пространственными арматурными каркасами. Устанавливаем опалубку, и бетонируем. Как правило, это марка бетона не ниже 150. Армирование производим арматурой диаметра 14-20мм.

Ширина вертикального пояса составляет 400 – 500мм, высота горизонтального – соответственно 300-500мм. Обязательным условием при устройстве стены является завершение ее конструкции сверху устройством горизонтального армированного пояса. Это независимо от количества рядов блоков по высоте.

Хочу добавить, что после возведения стены, следует выполнить ее гидроизоляцию (можно просто обмазать ее битумом) со стороны подпора грунта. Затем выполнить обратную засыпку пазухи.
Подпорная стена готова, выполнено ее армирование, и теперь можно определиться с ее отделкой.

Армирование подпорных стен
Армирование подпорных стен производится для придания им прочности, способности выдержать ту расчетную нагрузку, которую подпорная стена будет нести.

Источник: remont-stroitelstvo77.ru

Подпорные стены из бетона: технология возведения от профессионалов

Как участок для строительства, так и приусадебный участок далеко не всегда является идеально ровным. И если угол наклона составляет более 80 градусов, то в целях безопасности целесообразно будет осуществить так называемую «консервацию» подвижного грунта. Для этого и устанавливаются подпорные стены, призванные предотвратить земляные обвалы на склоне.

На фото подпора из бетона, облицованная камнем.

Устройство и функции подпорных стен

Подпорные стенки из бетона могут быть самых разных конструкций, определяемых функциями, выполняемыми конкретной постройкой.

В самом простом понимании существует два вида подпорных стен:

Схематическое изображение декоративной подпорки.

Отличия этих двух видов заключаются в том, что для каждого из них должна быть определенная степень воздействия и нагрузка.

Но сама конструкция при этом, неизменно состоит из таких частей:

  • Подземная часть или фундамент, на который приходится вся нагрузка давления грунта и самой конструкции.
  • Тело или наземная часть. Такая стенка ограждает возвышение на участке и с наружной стороны может быть как ровной, так и косой.
  • Защитные коммуникации (водоотвод и дренаж). При проектировании конструкции вам следует позаботиться о том, чтобы осуществить отвод лишней воды и влаги, постоянно скапливающейся на внутренних поверхностях таких конструкций.

    Долговечность бетонной подпорной конструкции обусловлена наличием водоотводной системы.

    Подпорные стенки выполняют следующие функции:

    Что может повлиять на устойчивость подпорных стен

    Очень важными качествами подпорных стенок является устойчивость и возможность переносить высокое давление. В противном случае, сооружение будет подвержено разрушению, а грунт, соответственно, попросту сползет. На прочность таких конструкций может влиять целый ряд факторов, начиная от собственного веса строения и заканчивая давлением почвы (читайте также статью «Полиуретановые эмали для бетона и иные виды материалов для окрашивания полов»).

    Укрепление подпорных стен на крупном объекте.

    Рассмотрим, что необходимо учесть перед тем, как сделать подпорную стенку из бетона:

    • Уровень вибраций, к примеру, если невдалеке расположены железнодорожные пути.

    Совет! В том случае, если высота подпорной стены превышает 2 метра, при её сооружении следует учесть также силу ветра, характерную для определенной области.

    • Сейсмические явления любого характера, свойственные конкретному региону.
    • Уровень подземных вод и возможность подмывания дождевыми водами.
    • Набухание почвы в зимний период.

    Во многом устойчивость такой конструкции определяется толщиной стены. Данный параметр определяется как высотой, так и типом почвы, на которой она установлена. В том случае, если подпорка является высокой и устанавливается на мягких грунтах, то необходимо увеличить ширину стенки.

    Основные моменты в организации подпорной стены

    Сборная подпорная стена из бетона.

    Устройство подпорных стенок из бетона – это весьма сложный технологический процесс, требующий проведения целого ряда расчетов. Здесь во внимание следует принимать факторы, которые влияют на надежность, прочность, а следовательно, и на срок службы.

    Если проведением таких расчетов занимаются специалисты, то работы будут гарантированно проведены в соответствии со всеми правилами и стандартами. Но как быть в том случае, если вы решили установить сборные железобетонные подпорные стены самостоятельно?

    Здесь вам поможет следующая инструкция:

  • Установка подпорных стен своими руками должна проводиться только на устойчивых грунтах, а именно на глине, щебне, гравии, супеси и т. д.
  • Для успешного обустройства необходимо, чтобы промерзание грунта составляло не более полутора метров от почвенной поверхности.
  • В случае самостоятельного обустройства стены вам следует помнить, что наземная часть не должна быть более 1,4 метра. Для обустройства более высоких конструкций необходимо прибегнуть к помощи профессионалов, которые способны провести специальные расчеты и возвести сооружение в соответствии со всеми нормами и с учетом особенностей территории.
  • Грунтовые воды должны залегать на расстоянии не менее чем одного метра от поверхности. Лучше, если глубина их залегания будет более полутора метров.

    Обустройство подземной части

    Структура подпорной стены.

    Обратите внимание! Если высота подпорных стенок превышает 30 см, то в данном случае заложение надежного фундамента является обязательным требованием. В случае работы на неустойчивых и мягких грунтах глубина фундамента должна быть увеличена.

    Рассмотрим, как рассчитывается глубина фундамента в зависимости от рыхлости почвы:

  • Если грунт является довольно плотным, то соотношение глубины фундамента с высотой опоры над землей должно рассчитываться как 1:4.
  • В случае проведения работ на грунтах средней рыхлости необходимо, чтобы глубина фундамента составила треть от высоты опоры.
  • Для рыхлых и неустойчивых грунтов необходимо, чтобы глубина фундамента составляла половину от высоты стенки.

    Совет! Надежный фундамент должен состоять из гравия или щебня, а также песка, уплотненного тяжелой глиной или цементом. Бетонный раствор заливается в предварительно подготовленную опалубку по примеру ленточного фундамента.

    Технология подпорной стены из бетона предусматривает не только заливку качественного фундамента и возведения на нем прочной стены. Здесь также следует позаботиться и о гидроизоляции, ведь влага будет крайне негативно влиять на внутреннюю сторону конструкции.

    Поэтому, здесь нужно позаботиться об организации дренажа, водоотвода, а также грамотно защитить конструкцию от воздействия влаги.

    Гидроизоляция и дренажная система.

    Как организовать водоотвод, дренаж и гидроизоляцию

    Подпорные стены из бетона: технология возведения от профессионалов
    Подпорные стены из бетона: технология возведения от профессионалов Как участок для строительства, так и приусадебный участок далеко не всегда является идеально ровным. И если угол наклона

    Источник: rusbetonplus.ru

  • 7 идей, как сделать подпорную стенку на участке с уклоном

    Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

    Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

    1. Подпорная стенка из бетона

    Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

    Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

    2. Подпорная стенка из камня

    Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

    Перед тем, как начать укладывать камни, вымойте их в воде.

    Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

    3. Подпорные стенки из блоков

    Для этого вида конструкции подходят как бетонные пеноблоки, так и блоки ФБС (фундаментный блок сплошной). Ширина траншеи для строительства подпорной стены из блоков должна соответствовать ширине блока. На дно рва, как и в других случаях, засыпается гравийно-песчаная подушка слоем до 20 см. Затем устанавливаются блочные камни, которые необходимо скрепить арматурой. После установки стены ее поверхность облицовывают декоративной плиткой или другими элементами.

    4. Подпорная стенка из кирпича

    Как и при строительстве подпорной стены из камня, для сооружения кирпичной стенки нужно заложить фундамент. Следует отдать предпочтение максимально морозостойким и влагоустойчивым кирпичам.

    Ширина низких стенок (высотой до 0,6 м) может быть в полкирпича, но более высокие стены оптимально делать шириной в кирпич.

    Водоотводные трубки размещают через каждые 5 кирпичей во втором ряду кладки. Ряды промазываются цементным раствором, а расстояние между склоном и стеной засыпается галькой или щебнем.

    5. Подпорная стенка из дерева

    Бревна диаметром до 20 см предварительно обработайте средством против гниения. Для вертикальной укладки бревен фундамент заливать не нужно, достаточно вырыть ров глубиной не менее 0,5 м и устанавливать в него бревна вплотную друг к другу.

    Чтобы уложить бревна горизонтально, на дно вырытой траншеи сначала засыпьте гравий или щебень, затем уложите бревно и закрепите его арматурой. Впоследствии каждое следующее бревно скрепляйте с предыдущим при помощи саморезов или гвоздей. В пространстве между склоном и стенкой можно высадить цветы, предварительно засыпав его сначала битым кирпичом (для дренажа), а затем почвой.

    6. Сухая подпорная стенка

    Невысокую каменную стену (50-80 см высотой) можно сделать и без использования раствора. В этом случае выкопайте широкий ров глубиной 0,5 м и наполовину засыпьте его гравием. Вымытые камни укладывайте слоями, заполняя пространство между рядами почвой, смешанной с песком (или чернозем). При укладке выдерживайте к откосу небольшой уклон.

    Для такой стены дренаж не нужен. Растения можно высаживать в почву по время укладки камней.

    7. Подпорная стенка из габионов

    Габион – это объемное сетчатое изделие, заполняемое различными материалами. Его используют для укрепления склонов, стен и речных берегов. Преимущество габионной подпорной стенки в том, что для ее строительства не нужно тратить время на тщательный подбор камней и их аккуратную укладку, но придется приобрести сетку-контейнер.

    Сетку для габиона наполните камнями и прикрепите конструкцию к вертикальной плоской поверхности. Если вы сооружаете невысокую стенку из габиона (до 1 м), то фундамент закладывать не нужно. Чтобы сэкономить, облицуйте декоративным камнем только лицевую часть габиона, а с внутренней стороны заполните пространство между стеной и склоном щебнем или гравием.

    Установка подпорных стенок делает сад стильным, и при этом позволяет максимально использовать возможности участка с уклоном.

    типов подпорных стен — консольные, контрфорсы и гравитационные

    Консольные подпорные стены

    Консольные подпорные стены выполнены из железобетона. Они состоят из относительно тонкого стебля и базовой плиты с. База также разделена на две части: каблук и носок . Каблук — это часть основы под засыпку. Носок — это другая часть основания.

    • Используйте гораздо меньше бетона, чем монолитные гравитационные стены, но это требует более тщательного проектирования и тщательного строительства.
    • Обычно экономичен до примерно 25 футов в высоту.
    • Может быть изготовлен на заводе или сформирован на месте.

    Подпорные стенки Counterfort

    Подпорные стены Counterfort похожи на консольные стены, за исключением того, что они имеют тонкие вертикальные бетонные перемычки, расположенные через равные промежутки времени вдоль задней стороны стены. Эти сети известны как контрфорсы .

    • Контрфорсы связывают плиту и основание вместе и предназначены для уменьшения сил сдвига и изгибающих моментов, создаваемых грунтом на стену.Вторичный эффект — увеличение веса стены за счет добавленного бетона.
    • Может быть сборным или формованным на месте.
    • Подпорные стенки Counterfort более экономичны, чем консольные стены, на высоте более 25 футов.

    Бетонные подпорные стены, залитые самотеком

    • Гравитационные подпорные стены зависят от их собственного веса и от любого грунта, лежащего на бетоне, при сопротивлении боковым силам грунта.
    • Как правило, они экономичны для литых бетонных конструкций высотой до 10 футов.
    • Обычно достаточно массивны, чтобы их не армировать.
    • Монолитные литые стены обычно формируются на месте.

    Полугравитационные подпорные стены

    Специализированная форма гравитационных стен — это подпорная стена с полутяжелым действием. В них входит немного усиливающей натяжения стали, чтобы минимизировать толщину стены, не требуя обширного армирования. Они представляют собой смесь гравитационной стены и конструкции консольной стены.

    Подпорные стены из сборных железобетонных конструкций

    Типы подпорных стен

    AFTEC специализируется на строительстве подпорных стен из сборного железобетона с архитектурным дизайном на видимой стороне стены. Промышленные подпорные стены AFTEC из сборного железобетона обычно используются для удержания грунта на небольшой и средней высоте (до 12 футов) от одного уровня к другому. Мы также можем установить сверху стену из сборного забора, если это необходимо.

    Gravity

    Подпорные стены из гравитационного бетона сооружаются с использованием больших валунов или массивов сборного железобетона. Эти стены используют вес бетонной стены, чтобы противостоять давлению с противоположной стороны. В коротких подпорных стенах из гравитационного бетона используются уложенные в сухом состоянии каменные фиксаторы с жидким тестом, что позволяет стене наклоняться к удерживаемому элементу.Для более крупных нужд можно использовать сборный железобетон, геосинтетические материалы, габионы, стены для детских кроваток или стены, забитые грунтом. Эти стены возводятся выше и прочнее за счет армирования и жестких оснований. Укрепление часто используется внутри помещений и включает армирование сеткой из дерева, почвы, стали или полимера.


    Кладка Когда блок используется, например, строительного кирпича или блоков бетонных стен, структура считается кладка бетон подпорной стенки. Подпорные стены из каменной кладки означают, что для возведения стены используются каменные блоки (стены из блоков CMU).Каменная кладка, как правило, представляет собой блок из спрессованной земли, имеющий определенный размер и вес. При использовании таких агрегатов кладочная стена может иметь одинаковое сопротивление во всех точках конструкции.

    Подпорные стены из кирпичной кладки из бетона используют стандартные кирпичи и раствор размером 8 x 4 x 2,25 дюйма, обожженные в печи. Главный недостаток стен из кирпичной кладки заключается в том, что кирпич имеет короткий срок службы и впитывает большое количество воды.

    Подпорные стены из блочной кладки также изготавливаются определенного размера и веса.Из-за конгруэнтности по природе и большого размера бетонных блоков стены из бетонных блоков можно возводить быстрее, чем кирпичные подпорные стены. Кроме того, они часто армированная сталь, чтобы улучшить срок службы подпорной стенки.

    Шпунтовый
    Хотя обычно последний вариант для бетонных подпорных стен, стены из шпунта наиболее эффективны для мягких грунтов и чрезвычайно труднодоступных мест. Стены из шпунта, изготовленные из стали, винила, стекловолокна, пластиковых досок или деревянных досок, должны быть вбиты в землю не менее чем на две трети высоты стены.Высоким шпунтовым стенам нужен анкер, привязанный к земле, «мертвец».

    Консоль
    Консольные бетонные подпорные стены изготавливаются из сборного железобетона или мокрой кладки. Используя конструктивную опору, эти стены преобразуют горизонтальное давление из-за стены в вертикальное давление на землю внизу.

    Консольные стены могут быть укреплены для повышения их прочности против давления. Эти короткие стены крыла добавлены под прямым углом к ​​главной подпорной бетонной стеной.Такие стены нуждаются в жесткой бетонной опоре, сооружаемой на глубине сезонных морозов. Консольные подпорные стены требуют гораздо меньше материала, чем гравитационные стены.

    Независимо от используемого метода, наиболее важным аспектом подпорных стен является надлежащий дизайн и установка. Подпорная стена из сборного железобетона AFTEC гарантирует, что давление может удерживаться за ее армированными сталью стенами от трех до восьми футов.

    Системы подпорных стенок | LHV Сборный железобетонLHV Сборный

    LHV Precast, Inc.является поставщиком: системы подпорных стен Stone Strong®, сборных модульных блоков и консольных подпорных стен L-образной формы. LHV предоставляет технические чертежи для этих систем, а также консультации по строительству.

    Системы подпорных стенок Stone Strong®

    LHV Precast — сильный производитель камня в штате Нью-Йорк. Системы подпорных стенок Stone Strong Engineered революционизировали технологию больших блоков, потому что это самый быстрый и доступный способ построить самые прочные и высококачественные гравитационные подпорные стены.

    Общие приложения

    Узор Chiseled Granite соответствует классическому внешнему виду натурального точеного камня.
    Stone Strong® Преимущества
    • Блоки надежно и точно блокируются без механической помощи.
    • Привлекательный, эстетичный
    • Прочный и универсальный
    • Полая конструкция создает встроенный дренаж, повышает прочность и увеличивает площадь и высоту
    • Собирайте быстрее, чем изделия конкурентов
    • Может значительно снизить общие затраты на проект
    Пятна

    Блоки можно окрасить в любой цвет, который только можно вообразить, чтобы они идеально вписались в ваш дизайн и естественное окружение ландшафта.Stone Strong Systems рекомендует использовать морилку для проникновения в бетон.

    Сборный модульный блок

    Сборный модульный блок LHV функциональный, простой в установке и транспортировке. Идеальные применения включают доступные подпорные стены, ландшафтные стены, прочные стены для уединения, звуковые барьеры и промышленные ворота с воротами.

    Сборный модульный блок доступен с гладкой текстурированной отделкой и, более того, с эстетичной отделкой с текстурой булыжника.Модульный блок изготавливается компанией LHV Precast как бетонный бетонный бетон, допускающий некоторую индивидуальную настройку.

    Модульный блок

    доступен в следующих размерах:
    Ссылка на чертежи САПР

    Блок
    Размер: 2 ’x 2’ x 6 ’
    Вес: 3800 фунтов

    Capstones
    Размер: 8 ″ x 28 ″ x 6 ’
    Вес: 1500 фунтов.

    Сборная консольная стенка

    Консольные стеновые системы, как правило, представляют собой большие блоки L-типа с расширенной опорой на передней стороне стены.Опора помогает противостоять опрокидывающему моменту. Консольные стеновые системы удерживают грунт благодаря своему размеру и весу. Дополнительного армирования грунта не требуется.

    LHV Precast может изготовить на заказ высококачественные консольные подпорные стены из сборного железобетона. Они состоят из относительно тонкой ножки и плиты основания. Основание также разделено на две части, пятку и носок. Каблук — это часть основы под засыпку. Носок — это другая часть основания.

    Преимущества

    • Используйте меньше бетона, чем монолитные гравитационные стены
    • Обычно экономичен до примерно 25 футов в высоту.
    • Изделие из влажного литого бетона, допускающее индивидуальную настройку

    Строительство

    • Требуют тщательного строительства и проектирования

    Новейшие технологии в ограждениях, подпорных стенах и опасных ландшафтах

    Сборный железобетон стал предпочтительным материалом для изготовления заборов, подпорных стен и лесных ландшафтов здесь, в Центральной Флориде.

    Традиционный способ строительства бетонной, кирпичной или каменной стены заключается в транспортировке всех материалов на площадку вместе со всем оборудованием, где несколько человек неделями трудятся, строя забор или Hardscape с нуля.

    Сборный бетон получают путем заливки высококачественного бетона в формы многократного использования. Они производятся на фабрике с экологическим контролем. Когда они должным образом затвердевают для обеспечения максимальной прочности и долговечности, их транспортируют к месту назначения.Готова к установке, поэтому для установки забора требуется всего лишь пара квалифицированных мастеров, и для этого не требуется большого оборудования.

    Сборный бетон — более чистый метод. Поскольку сборные железобетонные панели полностью формуются в соответствии с вашими требованиями на заводе, на вашем участке не будет беспорядка.

    Каждая панель имеет индивидуальную форму для профессионального и униформного внешнего вида с аутентичной текстурой и цветами камня и лепнины.

    «Чем монтаж отличается от обычных материалов? Монтаж стен, ворот и заборов из сборных железобетонных изделий происходит быстрее и дешевле, чем при установке из традиционных материалов, таких как дерево, кирпич, блоки или заливной бетон. Вашему подрядчику по бетону не нужно будет ввозить столько оборудования, а это означает, что беспокойство вашей собственности будет минимальным и будет меньше беспорядка, с которым придется разбираться впоследствии. Сборные стены или заборные панели гибки в использовании и легко подгоняются под ваш объект, независимо от того, насколько неровной может быть поверхность.И если ваши требования изменятся в будущем, стену или забор можно будет легко разобрать и собрать, где бы вы ни выбрали », — пишет News 7 в статье о сборном железобетоне, который становится предпочтительным материалом для многих приложений.

    Не весь бетон одинаков. В Florida Wall Concepts мы следим за тем, чтобы каждая партия нашего бетона имела максимально возможное качество. Это гарантирует отсутствие дефектов, нарушающих общий дизайн, структурную целостность или внешний вид. Мы ценим и ценим каждого из наших клиентов и делаем все возможное, чтобы обеспечить их удовлетворение.

    Если вы ищете красивый забор, подпорную стену или Hardscape по отличной цене, свяжитесь с Florida Wall Concepts.

    Подпорные стены и бетон без штрафов

    Подпорные стены из блоков Аллана и безупречный бетон — Нет проблем

    Woodland Heights, объединение городских домов из 30 квартир, построенное в 1980-х годах, потребовалось заменить вторую подпорную деревянную стену. Однако из-за многочисленных ограничений площадки не было достаточно свободного пространства для установки арматуры георешетки в пределах собственности.На основе ограничений сайта и целях проекта, Duffy Engineering Associates и призвали к использованию не-Штрафы бетона засыпки с подпорной стенкой Аллан Блок AB Classic. Даффи использовал альтернативный вариант армирования в программе AB Walls 10, чтобы спроектировать стену и убедиться, что все факторы безопасности превышены.

    Бетон

    No-Fines уже несколько десятилетий используется в строительной отрасли, а в производстве сегментных подпорных стен — более 15 лет.Как и большинство бетонных смесей, бетон No-Fines включает портландцемент и крупнозернистый заполнитель. Однако песок (мелкий заполнитель) не входит в состав смеси без мелких частиц, чтобы позволить образоваться пустотам, тем самым создавая проницаемый, но очень прочный материал.

    После получения разрешения от города, The Lawn Ranger Inc. продолжила строительство в несколько этапов, чтобы свести к минимуму возможные проблемы управления водными ресурсами и устойчивости откосов во время строительства. Это оказалось хорошим решением, потому что в середине строительства участок получил 4 дюйма.(100 мм) дождя за 48 часов. К счастью, подрядчик все спланировал заранее и накрыл всю рабочую зону большим брезентом.

    Стена была построена путем размещения Нет штрафам бетона в блоке ядер и 2,5 фута (0,76 м) позади блока подпорной стенки с шагом два курса. После завершения засыпки без штрафов бригада приступила к укладке следующих двух рядов блоков. К тому времени, как блоки были установлены, первый бетонный подъемник затвердел достаточно, чтобы установить следующий подъемник.Этот процесс повторялся до тех пор, пока не был достигнут верх стены. В конце концов, 40 кубических ярдов (30,6 кубических метров) были размещены в структуре подпорной стенки.

    Так как след от штрафов Нет бетон подпорной стены был меньше, чем у георешетки армированной стены, за счетом перетяжки отвала выездных почв был сведен к минимуму. Этот успешный проект описывает, как No-Штрафы бетон может обеспечить экономически эффективный способ построить сегментный подпорную стенку, когда пространство за стеной ограничено.Чтобы узнать больше об этой истории, ознакомьтесь с тематическим исследованием Woodland Heights.

    История бетона без штрафов:

    Wimpey House

    Бетонное строительство без штрафов впервые пережило бум в Англии после Второй мировой войны, где оно использовалось при строительстве домов, известных как Дома Вимпи. Поскольку рабочей силы не хватало, а квалифицированных каменщиков было трудно найти, Джордж Вимпи разработал систему, в которой неквалифицированные рабочие могли собирать и заливать бетонные стены без штрафов для многоэтажных домов.

    Бетон

    No-Fines был использован потому, что он оказывал меньшее давление на формы, будучи более подвижным, чем традиционные бетонные смеси. Термин «бетон без мелких фракций» стал «проницаемым бетоном» после того, как наиболее популярным применением стало покрытие для дорожных покрытий.

    Бетонная засыпка без мелких частиц

    Использование бетонной засыпки AB No-Fines расширило наши возможности по установке армированных подпорных стен в местах, где обычное строительство невозможно из-за ограничений границ участка или ограниченных возможностей выемки грунта.При использовании продуктов Аллана блок с No-Штрафы Бетон, проницаемый бетон фактически крепится к задней части блока и увеличивает глубину массы подпорной стенки. Это позволяет использовать более высокие подпорные стены с меньшими выемками, чем обычные подпорные стены, армированные георешеткой.

    Типичной георешетки армированной подпорных стенки требуют глубины выемки грунта 60 или более процентов от высоты подпорной стенки; в то время как не-Штрафы армированных подпорной стенки, с аналогичными условиями сайта, требует только от 30 до 40 процентов от высоты подпорной стенки.Ограничение глубины выемки не только сэкономит время и деньги, но и может иметь значение, получить работу или нет.

    Использование решения без штрафов дает дополнительные преимущества. Подрядчики могут строить с более высокими темпами производства и с меньшими затратами труда. Использование бетонной засыпки без мелких частиц также устраняет необходимость в испытаниях на уплотнение и уплотнение армированного грунта. Он обеспечивает превосходный дренаж стен, так как вся масса проницаема; Поэтому отпадает необходимость в дренажных породах в сердечниках и позади подпорной стенки. Этот проницаемый бетон засыпки обеспечит «твердое» решение, которое может снизить общий расчет за подпорной стенкой

    Инженерные свойства:

    • Бетонная засыпка без мелких частиц может использоваться с любой из коллекций подпорных стен блока Allan.
    • Бетонная засыпка без мелких фракций обычно состоит из цемента, летучей золы, воды и крупного заполнителя. Количество вяжущего материала составляет приблизительно 500 фунтов / ярд3 (297 кг / м3) при соотношении вода / цемент приблизительно 0.30 — 0,40.
    • Бетонная засыпка без мелких частиц спроектирована с использованием заполнителя от 3/8 до 3/4 дюйма (от 9,5 мм до 19 мм) с соотношением заполнитель / цемент 6: 1.
    • Плотность этого продукта будет зависеть от плотности используемого заполнителя, но обычно составляет от 100 фунтов / фут³ до 135 фунтов / фут³ (1600 кг / м³ — 2160 кг / м³).
    • Бетонная засыпка без мелких фракций практически не имеет оседания и оказывает давление на почву и стену из блоков Аллана, подобно неплотно засыпанному заполнителю, пока не затвердеет.
    • При использовании бетонной засыпки без мелких фракций зона засыпки также будет служить требуемым дренажом или зоной стеновых пород внутри кернов и непосредственно за стеной.

    Этапы установки:

    Подробные инструкции по установке при подготовке траншеи для фундамента и установке первого ряда блоков см. В Руководстве по установке коммерческих помещений AB. После того, как первый ряд блоков установлен и выровнен, выполните следующие простые шаги, чтобы разместить бетонную засыпку без мелких частиц:

    Заливка бетонной засыпкой без мелких частиц — Заполните все пустоты в блоке и засыпьте на заданную глубину бетоном без мелких частиц.Очевидно, существует множество способов нанести бетонную смесь на заднюю часть стены. Каждый сайт будет отличаться.

    Удалить излишки материала


    • Рекомендуется, но не требуется; для прямых участков подпорной стенки, один из задних крыльев Allan блоков будут удалены, чтобы помочь закрепить блок лицом к конкретному засыпки.
    • Вертикальная высота заливки не должна превышать 16 дюймов (406 мм) или двух рядов блоков.
    • Дополнительная заливка может производиться сразу после затвердевания мелкозернистой бетонной засыпки в предыдущем подъемнике, что обычно составляет не более 2–3 часов. Дополнительные ряды блоков могут быть сложены в ожидании высыхания засыпки.

    Дополнительные курсы — Очистите верхнюю часть блоков щеткой, чтобы удалить излишки материала. Рекомендуется сделать это до того, как бетон застынет. Установите следующий ряд блоков, убедившись, что они выровнены.Поместите бетонную засыпку без мелких фракций так же, как описано в предыдущем шаге. Продолжайте эти шаги, пока стена не достигнет проектной высоты.

    (PDF) Исследование по строительству Technique о железобетонной подпорной стены в боковое смещение Repairing

    снижают давление воды давление

    баланса шланга двойного слоя.

    (2) Во время размягчения обратной почвы стены прикладывают силу натяжения

    и верхнее давление посредством бокового вытягивания

    язычков и прижимного устройства соответственно.

    (3) Домкратное устройство между двумя деформационными стыками

    применяется одновременно. Скорость давления домкрата

    регулируется на уровне 0,5 кН / с, а скорость натяжения

    регулируется на уровне 0,05 кН / с.

    (4) В процессе восстановления подпорной стенке

    смещения, смещение подпорной стенки было

    синхронно наблюдается по геодезии и картографии

    оборудования, а давление домкрата было остановлено, когда

    различного смещение деформация стыков

    между двумя сторонами секции давления домкрата

    была менее 1 см.

    5.2.7 Затвердевшая форма строительство

    (1) От основания подпорной стенки, наклонный

    Нисходящего цементный раствор отверстие, расположенное вдоль

    подпорной стенки вдоль подпорной стенки. Глубина

    диагональ затирки отверстия не меньше, чем у основания стены в

    подпорной.

    (2) После завершения диагонального отверстия для заливки цементного раствора введите

    цементный раствор в грунт фундамента синхронно, чтобы

    сформировал прочный армирующий корпус.

    (3) Процесс строительства затирки затвердевшей арматурной формы

    состоит из следующих этапов. образец

    определение влажности почвы → проверка положения отверстия для цементного раствора

    → отверстие

    по диагонали (глубина отверстия не менее 1 м) → вставка цементирующей трубы →

    выполнение осмотической заливки под низким давлением → измерение насыщенности

    → осмотр.

    5.2.8 Заливка полости стены

    (1) После того, как затвердевший арматурный корпус достигнет требуемой прочности

    , цементный раствор проталкивается в грунт

    через трубу вторичного нагнетания воды, и снаружи формируется зона затвердевания цементного раствора

    полость

    вторичной трубы нагнетания воды

    (2) Цементный раствор заполняется в первую полость нагнетательной трубы

    воды, а тело заполнения бетона

    сформировано внутри первой трубы нагнетания воды.

    5.2.9 Снятие давления домкрата

    (1) После того, как бетон внутри полости внутренней трубы достигнет требуемой прочности

    , давление домкрата снимается,

    , временная реакционная колонна и поперечная реакционная стальная плита

    удаляются , но поперечные натяжные стержни

    и вертикальные антисиловые стальные пластины

    сохранены.

    (2) Антикоррозийная обработка нанесена на стальные пластины

    , армированные поперечным растяжением и вертикальной реакцией

    .

    6 Инжиниринг Эффект Применение Анализ

    Конструкция технологии может реализовать сохранение

    подпорной стенки, уменьшить стоимость материала сайта

    строительства и снизить стоимость строительных отходов

    утилизации и количество строительных материалов .

    В то же время, технология позволяет оптимизировать систему структуры

    подпорной стенки. Это позволяет в полной мере использовать почву

    умягчения и принимая почву, чтобы уменьшить влияние стенки

    назад давления почвы, которое может эффективно улучшить

    механические свойства сохранения структуры стенки.Технология

    может не только сэкономить на строительстве площадки,

    , но и повысить безопасность во время строительства. Анализ стоимости жизненного цикла

    показывает, что строительная технология

    может сэкономить около 8% -10% от стоимости проекта

    , а экономическая выгода является значительной.

    С учетом эффекта применения, в соответствии с

    силовых характеристиками подпорной стенки и индуцированных

    факторов бокового смещения, боковая сила

    применяется к подпорной стенке от внешнего угона

    давления и внутреннего натяжение подпорной стенки.Посредством бурения

    отверстий для сбора и размягчения почвы давление на стену

    может быть уменьшено при ремонте бокового смещения

    . Тогда сила характеристика

    структуры

    подпорной стенки может быть улучшена, и требование

    строительной нагрузки в процессе

    смещения ремонта может быть уменьшено, что может сохранить

    материалов и оборудование в процессе

    строительства.Кроме того, технология строительства

    имеет высокую эффективность работы и небольшое загрязнение окружающей среды

    , что может эффективно снизить воздействие строительства

    на окружающую среду.

    7 Выводы

    Из-за влияния многих неопределенных факторов подпорная стенка

    имеет определенную степень бокового смещения

    в процессе эксплуатации. На основе

    силовых характеристик и боковой деформации удержания

    стенки, своего рода бокового смещения ремонта технологии

    железобетонной подпорной стенки была предложена в

    эту бумагу.

    (1) С учетом устойчивости подпорной стенкой боковой

    были предложено

    ремонт смещения и улучшение эффективности

    строительства, вид бокового смещения

    технологии ремонта железобетона удерживающего

    стены. Между тем, процесс строительства

    и точки контроля качества технологии

    систематически анализируются для демонстрации рациональности

    и инженерной практики.

    (2) Исходя из необходимости подпорной стенки бокового смещения

    ремонтным, в процессе строительства и

    применения эффекта технологии были проанализированы, и

    исследование оптимизации стоимости применения технологии в

    было показано.

    Благодарность

    [Проект финансирования] Национальный фонд естественных наук

    Китая (51409140);

    Красоты и прочности: подпорные стены в городской инфраструктуре

    На протяжении тысячелетий люди удерживали землю с помощью армированных волокном грунтов и штабелируемых блоков. Но на протяжении десятилетий современные инженеры относили стены из гравитационных блоков к ландшафтному дизайну жилых дворов в пользу консольных бетонных подпорных стен с анкерным креплением.

    Затем, около 30 лет назад, Анри Видаль сделал открытие, строя замки из песка во время отпуска во Франции: он обнаружил, что, укладывая сосновые иглы в песок, он может строить небольшие вертикальные песчаные стены. Видаль разработал и в 1969 году запатентовал свою методику армирования почвы, эффективно закрепив эту технологию на 17 лет.Но в 1972 году первая подпорная стена из грунта в Соединенных Штатах была построена над оползнем в предгорьях Лос-Анджелеса. Когда в 1986 году истек срок действия патента Видаля, дверь в коммерческое применение армирования почвы распахнулась. Первых сторонников было немного, но технология в конечном итоге прижилась, открыв новую эру геосинтетически стабилизированных склонов, облицованных сегментарными подпорными стенками (SRW). Конечно, не всем понравилась возрожденная методика. Регулируемая среда, особенно транспорт и другие правительственные агентства, не спешили включать процессы ТРО в свои спецификации.Тем не менее, системы ТРО продолжали расти как по объему, так и по сфере применения. В настоящее время ТРО являются ведущим типом систем удержания грунта, используемых в городской инфраструктуре.

    В консоль или сухой штабель: вот в чем вопрос?

    Подпорные стены делятся на две категории — самотечные или армированные — и могут быть построены из бетона, кирпичной кладки, стали или пиломатериалов. Наиболее часто используемые подпорные стены сегодня — это железобетонные консольные стены и геосинтетически армированные подпорные стены из сегментных блоков.«Самый простой способ построить подпорную стену — это построить плоский бетон, а затем засыпать его засыпкой или засыпать строительным раствором. Однако с такой стеной нельзя пройти больше 3 или 4 футов, потому что на большей высоте она не сможет выдержать боковую нагрузку от почвы. Чтобы построить более высокую плоскую бетонную стену, вам необходимо укрепить ее стальными стержнями и цементным раствором, создав консоль, которая придает целостность конструкции », — объясняет Кевин Каллахан, технический консультант Национальной ассоциации бетонных кладок (NCMA) в Херндоне. VA.

    Если высота ТРО превышает 3 или 4 фута, почву необходимо укрепить геосинтетическими сетками или тканями, чтобы сделать ее достаточно устойчивой, чтобы выдержать нагрузку. Высота большинства сегментных блочных систем составляет от 3 до 20 футов. Однако ТРО были построены на высоте более 50 футов. «Традиционная консольная технология заливки на месте работает отлично. Но когда вы поднимаетесь на высоту 5 или 6 футов, это обычно становится неэкономичным из-за увеличения затрат на материалы и рабочую силу », — говорит Джеймс Коллин, доктор философии.Д., президент Collin Group в Бетесде, штат Мэриленд, геотехнической консалтинговой фирмы, специализирующейся на технологии армированных грунтов. «Сегментные гравитационные системы обеспечивают большую гибкость проектирования и строительства и лучше выглядят. Однако экономика является движущей силой широкого использования сегментных подпорных стенок ».

    Определение наилучшего типа подпорной стенки для конкретного применения или конкретного сайта зависит от бесчисленных факторов: состав почвы, доступности, тампонажный высоты, степени наклона, эстетики, бокового давления, внутренних и внешних нагрузок, грунтовых вод и поверхностных вод, климат , стоимость, срочность и нормативные требования.Все эти факторы принимаются во внимание при проектировании и строительстве подпорной стенки.

    Иногда решение зависит в первую очередь от стандарта, действующего для соответствующего региона, приложения или регулирующего органа. По словам Райана Берга, П.Е., президента Ryan R. Berg & Associates, консультантов по геотехнике в Вудбери, Миннесота, процесс, используемый для строительства подпорных стен для частной застройки, значительно отличается от того, что используется в общественных проектах, таких как расширение дороги. Для институциональных подпорных стен, таких как насыпи автомагистралей и опоры мостов, установленные стандарты определяют, какие процессы и материалы могут использоваться в конкретном применении. Например, Министерство транспорта США (DOT) следует руководству на 155 страницах по возведению подпорных стен на шоссе.

    Иногда делаются исключения. Когда правительственный инспектор обнаружил, что недавно построенная башня метеорологического радара находится прямо под потенциальным оползнем, Роберт К.Барретту, геологу из Yenter Companies в Арваде, штат Колорадо, было поручено быстро найти решение. Поскольку до сезона дождей осталось всего месяц, министерство торговли США, курировавшее проект, определило, что традиционные анкерные анкеры будут стоить около 235 000 долларов и что на мобилизацию необходимого оборудования уйдет не менее двух недель. «Департамент лесного хозяйства проинструктировал подрядчика проложить вертикальную линию гребня, чтобы минимизировать повреждение растений в нетронутом тропическом лесу, окружающем башню. Все, включая инспектора и меня, знали, что, как только начнутся дожди, весь горный склон стечет на эту радарную сеть », — вспоминает Барретт.

    Барретт стабилизировал грунт тканой тканью Amoco, наслоив геосинтетический материал зернистым грунтом каждые 8 ​​дюймов. Затем он построил 16-футовый грунт. облицовка стандартным бетонным блоком. Проект стоимостью 64 000 долларов был завершен менее чем за три недели. Шесть месяцев спустя ураган Гортензия оставался неподвижным в течение трех дней над стеной, которая осталась нетронутой.

    Благодаря разумной цене, гибкости конструкции и внешнему виду ТРО часто используются в жилищной застройке. В Вашингтоне, округ Колумбия, блоки Аллана были использованы для преобразования неуклюжего 70-футового здания. Поднимитесь на вершину утеса в великолепный ландшафт с террасами. Блоки Аллана также использовались для создания проезжей части от дороги к дому, построенному на участке, который считался слишком крутым для строительства. Сегментные стены, армированные георешеткой, построенные за 38 дней, имеют высоту от 2 до 14 футов. Подпорные стены Allan Block были также установлены для расширения стоянки продуктового магазина в Британской Колумбии. Во время 11-дневного монтажа, 12 000 блоков каменной кладки Allan Block и 3 300 квадратных метров георешетки были использованы для строительства двух террасных стен, поддерживающих парковку, и третьей стены, обеспечивающей доступ проезжей части к участку. Владелец сэкономил почти 15% затрат на рабочую силу и материалы, выбрав Allan Block SRW вместо альтернативной системы.

    Неожиданные факторы также могут повлиять на затраты.Ларри Фоллс, президент Associated Construction Products Inc. (ACP) в Тампе, Флорида, цитирует недавний проект SRW в Атланте, Джорджия, в котором условия на строительной площадке неожиданно привели к увеличению затрат. Компания ACP построила модульную стену, армированную георешеткой, чтобы освободить место для жилого комплекса. «Условия на площадке были ужасными: слишком много глины и слишком много дождя. Нам пришлось удалить плохую почву и заменить ее более подходящей насыпью, все время борясь с проливным дождем. В результате проект занял больше времени и стоил дороже », — отмечает Фоллс.

    Иногда у разработчика нет другого выбора, кроме как построить более дорогую структуру просто потому, что это предписано регулирующим органом. «В городе Лос-Анджелес застройщики не утруждают себя определением армированных полимером удерживающих конструкций, даже если они зачастую дешевле, привлекательнее и долговечнее, чем« разрешенные »методы. В городе [в настоящее время] запрещено использование сегментных подпорных стен », — объясняет инженер Дин Сандри, региональный менеджер по продажам в западном регионе TC Mirafi, поставщика геосинтетических материалов, расположенного в Пендерграссе, штат Джорджия.

    Опора под застройку

    С 1950-х до конца 1970-х годов большая часть городского развития в Америке была сосредоточена на легкодоступных, легко доступных и готовых к строительству землях. По мере того как разрастание городов увеличивалось, а связанные с этим расходы росли, застройщики начали пересматривать недвижимость, которая когда-то считалась непригодной для использования. Поиски мелиорации земель резко возросли в 1980-х годах и продолжались в течение 1990-х годов. Желание и необходимость выжать больше пригодной для использования земли из существующих участков и сделать непригодную землю пригодной для строительства помогли активизировать использование подпорных стен в коммерческом, промышленном, жилом и даже институциональном развитии.

    Применение подпорных стен значительно увеличилось после середины 1980-х годов, когда геосинтетические материалы, такие как георешетки и геотекстиль, были соединены с сегментными каменными блоками. Системы ТРО состоят из трех компонентов: грунта, геосинтетического армирования и блоков облицовки. Улучшения в составе и качестве цемента и кладки сыграли свою роль в увеличении использования модульных блоков. «Внешне облицовочные элементы или блоки не выглядят сильно изменившимися, за исключением различий в размере и форме», — говорит Брюс Бауманн, П.E., Системы анкерных стен в Миннетонке, Миннесота. «Но физические свойства цементных блоков значительно улучшились». Например, теперь блоки обрабатывают химическими добавками для повышения стойкости к замораживанию-оттаиванию и предотвращения вспенивания — естественного белого налета, вызванного миграцией растворимых солей на поверхность блока.

    «Это может не создавать проблемы для простого старого бетона, но когда люди платят за пигментированные блоки, они хотят, чтобы они сохранили свой цвет», — рассуждает Брент Раймон, директор по технической поддержке R&M Chemical Technologies в Вашингтоне, штат Нью-Джерси, которая предоставляет химические продукты. добавки для производителей блоков и брусчатки.Рекомендации по проектированию и созданию систем ТРО, опубликованные торговыми организациями, такими как NCMA и Институт геотехнических исследований (GRI), также помогли обеспечить постоянную целостность этих подпорных стен. «В значительной степени рост сегментных подпорных стенок связан с повышенным уровнем комфорта дизайнерского сообщества с использованием того, что долгое время считалось относительно новой технологией, хотя насыпи из армированного грунта существуют уже давно», — говорит Бауманн.

    В последние годы системы SRW превзошли ранее преобладающие консольные бетонные системы.Сегмент ТРО отрасли продолжает расти примерно на 20% в год в относительном объеме. «Железобетонные стены все еще используются и будут использоваться всегда. Конечно, многие из более консервативных правительственных агентств, которые руководствуются меньшими затратами, чем технологиями, часто чувствуют себя более комфортно с консольными бетонными стенами », — говорит Бауманн.

    Однако многие такие агентства, в том числе Департамент транспорта штата Колорадо, Нью-Йорк и другие штаты, теперь используют как бетонные консольные стены, так и ТРО. Компания Retaining Wall Systems Inc.из Энглвуда, Колорадо, установили 30 000 футов. 2 SRW со стенами, достигающими 20 футов в высоту, вдоль набережной шоссе в Аспене, штат Колорадо. Это был первый раз, когда Департамент транспорта штата Колорадо использовал геотекстиль, а не арматуру почвы геосеткой. Снижение затрат более чем на 50% может быть достигнуто за счет использования геотекстиля. Однако геотекстиль не подходит для всех условий на участке. Винкль говорит: «В проектах, связанных с большим количеством поверхностных или подземных вод, мы используем либо георешетку, либо систему замков».

    Эд Шабак, технический консультант Allan Block Corporation в Эдине, Миннесота, поставщик систем SRW, приводит другие условия, которые могут подойти для более традиционной цементной стены.«Хотя модульные системы обычно более экономичны и гибки, определенные ограничения площадки, такие как дамбы или стены в непосредственной близости от границ участков, могут сделать более практичным использование консольных стен».

    Компания

    Retaining Wall Systems недавно построила подпорную стену с фиксаторами для стабилизации разрушающейся насыпи ручья, протекавшего ниже жилого дома. Хотя ручей еще не представлял опасности для домов и жизней, он переместился относительно близко к границам владений. Если не остановить, эрозия продолжится и в конечном итоге может создать проблему безопасности. Из-за своих свойств связывания с почвой, стена из бетонного блока высотой 12 футов, облицовывающая берег ручья, не требовала геосинтетического укрепления почвы. «У нас были стены для детских домов высотой до 60 футов на коммерческих и промышленных объектах, где нам приходилось удерживать очень высокие грунтовые насыпи», — вспоминает Винкль.

    Cribwalls представляют собой многосекционные гравитационные системы замковых, сборных, пустотелых бетонных блоков, заполненных гравием. Глубина погружения стены в землю зависит от высоты и несущей нагрузки стены.Чем выше стена и больше несущая способность, тем больше глубина (или количество бункеров). Эффект закрепления множества бункеров в сочетании со способностью блоков, заполненных гравием, связываться с почвой, как правило, сводит на нет необходимость в существенном геосинтетическом армировании. Кроватки также имеют тенденцию выглядеть довольно индустриально. Однако в определенных климатических условиях вы можете засыпать стену землей и засеять лицевую часть виноградной лозой или другой естественной растительностью, чтобы повысить эстетическую ценность склона. Через некоторое время бетон полностью покрывается растительностью.

    Сплоченность равна стабильности

    Shaback признает как преимущества, так и проблемы в расширении использования подпорных стен. «Мы видим, что стены используются для восстановления земель, которые ранее не использовались. Некоторые из этих подпорных стен поднимаются во все более неблагоприятных условиях на стройплощадке, когда грунт недостаточно плотный или вода просачивается за стену. Когда подпорные стены выходят из строя, часто виноваты водные ресурсы и / или плохо уплотненная почва.«С точки зрения долговечности бетонные консольные и сегментные блочные системы одинаково хорошо работают в течение длительного времени при условии, что они правильно спроектированы и построены. В этом и заключается проблема — и самая большая причина отказа подпорных стен. В некоторых регионах, замораживание-оттаивание деградация сегментных блоков могут возникнуть проблемы, но улучшение качества ТРО блоков и развития подпорных стен спецификации значительно уменьшило риск неудачи замораживания-оттаивания. В зимних зонах соляные брызги от таяния снега также могут вызвать некоторое ухудшение состояния блоков и кладки.Состав цемента (включая качество заполнителей и полезные химические добавки) может улучшить характеристики материала, например, за счет увеличения плотности блока. Другая потенциальная причина поломки возникает во время строительства — под колесами тяжелой техники. Бульдозер с резким поворотом может, например, серьезно повредить геотекстиль. Точно так же неправильно отсортированная и уплотненная засыпка может привести к оседанию стены.

    Winkle рекомендует проверять засыпку при строительстве стены.«Мы строим довольно небольшие подъемники, обычно засыпая не более 8 дюймов почвы за раз. Затем мы проверяем плотность почвы перед добавлением еще одного подъемника, чтобы убедиться, что мы достигли достаточного уплотнения ». Избыточные грунтовые воды и сток могут нанести любой ущерб подпорным стенам и, как сообщается, являются основной причиной разрушения стен, но эти факторы обычно можно предотвратить. Большинство сегментных блоков и блоков criblock предназначены для отвода воды и снятия гидростатического давления. Однако почву также необходимо правильно уплотнить, натереть на терке и осушить.


    Трехуровневая подпорная стена перед установкой растительности для создания одного непрерывного откоса.

    Две стены — одна до посадки (передний план) и одна после посадки (фон).

    Стэн Джонсон, совладелец компании J&B Concrete Construction в Такоме, штат Вашингтон, столкнулся с проблемой водоснабжения, когда ему поручили построить подпорную стену для парковки центра болезни Альцгеймера в соседнем графстве Кент. Клиника была построена на верхней части участка, который под значительным углом спускался к парковке внизу.Подрядчик построил откос и установил геосинтетический грунтоудерживающий материал. Затем пришла компания J&B и установила бетонную подпорную стену размером 8 x 18 футов. стальная опора и 14 х 240 футов. бетонная плита. Джонсон использовал защелкивающиеся стяжки, чтобы уменьшить толщину стены с 12 дюймов у основания до 6 дюймов вверху, с одной кромкой сливы и скошенной задней стороной. «У нас была серьезная проблема с фильтрацией во время строительства, и нам постоянно приходилось откачивать воду», — объясняет Джонсон. «Уклон простирался за стену и автостоянку до водоема и заболоченных территорий у подножия склона.Так что проблема с водой всегда была ». Позже подрядчику пришлось проложить водостоки позади и по обе стороны стены, чтобы устранить проблему со стоком. «Подрядчики иногда направлять воду в локализованной области прямо позади подпорной стенки. «Это неприятность, ожидающая своего часа», — отмечает Винкль. Многие из этих типов проблем могут быть устранены, если генеральный подрядчик будет работать в тандеме с проектировщиком стен и строителем, чтобы заранее решить проблемы эрозии и отвода воды. «Модульные стеновые системы настолько прочны и имеют так много встроенных факторов безопасности, что некоторые люди становятся самодовольными и отклоняются от проектных планов», — говорит Джеймс Коллин.«Когда это происходит, стена может какое-то время работать хорошо, но затем приходит шторм, вода попадает за стену и случаются сбои. Вот почему так важно нанять подходящего дизайнера и подрядчика ». Винкль соглашается: «Мы склонны видеть больше ошибок при установке, чем при проектировании. Когда вы видите ошибки в конструкции, часто это происходит из-за того, что подрядчик не имеет достаточного опыта и работает без проекта. Они просто возводят значительную стену с плохим грунтом и без армирования, что является рецептом провала.Неопытные строители стен ошибочно полагают, что блоки удерживают землю, тогда как на самом деле геосинтетический материал стабилизирует грунт, а блоки функционируют в основном как облицовка ».

    Слишком часто подпорные стены рассматриваются как второстепенная деталь в плане строительства, и проектировщик стен отделяется от остальной команды. Райан Берг считает, что свести к минимуму риск повреждения, стена дизайнер удерживающий должна быть частью общей проектной команды. Сандри соглашается: «Одна из самых больших проблем в индустрии подпорных стенок состоит в том, что между парнем, который дает геотехнические рекомендации, девушкой, которая проектирует стену, парнем, который ее строит, и человеком, который ее инспектирует, существует небольшая преемственность. «Если один из этих ключевых игроков действует с другой страницы, это может означать катастрофу.

    Назад в будущее

    Каменная кладка и блочные материалы постоянно совершенствуются и вводятся новые, чтобы повысить качество, функциональность и удовольствие от строительства SRW. Также продолжают появляться новые и более широкие приложения. Когда дренажный канал был перенаправлен через жилую застройку в Джексонвилле, штат Флорида, ACP использовала георешетку для укрепления насыпи и построила 6-футовую.-высокая ТРО с использованием установок Anchor Vertica Pro на длине 1200 футов. участок канала, который был перемещен. За последние два года ACP также использовала ТРО для строительства нескольких оголовков мостов во Флориде, Джорджии и Техасе. Эти конструкции имеют водопропускные трубы из арочных блоков, подобные тем, которые использовались в римских акведуках. «Мы построили арочные водопропускные трубы, сложив блоки друг на друга в сухом виде, чтобы сформировать кольцо, а затем продолжали строить кольца, пока не создали арку», — объясняет Фоллс. Поскольку подпорные стены стали более специализированными, технология значительно расширила количество строительной собственности, а также функциональность и красоту самих стен.Одна из самых выдающихся систем подпорных стен в стране — и, возможно, волна будущего — это уникальная система «под ключ», разработанная Яном Эриком Янссоном, президентом компании Soil Retention Systems (SRS) в Оушенсайд, Калифорния. В течение последних нескольких лет команда SRS разрабатывала и строила сеть пригодных для выращивания ТРО для поддержки развития жилой и коммерческой недвижимости на холмистых прибрежных мысах Ньюпорт-Бич, Калифорния. Компания Irvine, один из крупнейших и самых престижных девелоперов в южной Калифорнии, развивает эту элитную недвижимость, где дома стоимостью 5 миллионов долларов и более прижимаются к склонам холмов с видами на миллион долларов.Стоимость оценки четырех лотов в одном недавнем проекте достигла 20 миллионов долларов. «Янссон построила несколько сотен тысяч квадратных футов подпорных стен на ранчо Ирвин — высотой до 50 футов, все они были засажены деревьями, — и они продолжают возводиться год за годом», — говорит Сандри.

    не только должен Янссон SRW система встречается южные строгие стандарты подпорной стены в Калифорнии, она также должна соответствовать нормативным требованиям Агентства по управлению Orange County окружающей среды и строгих стандарты качества Ирвиной Компании в.«На южном побережье Калифорнии, где мало необработанных земель для застройки, участки, расположенные высоко на холмах и в крутых каньонах, обеспечивают лучший вид и большую конфиденциальность, а, следовательно, требуют больше денег и быстрее оцениваются. Но для того, чтобы земля стала пригодной для использования, вы должны развивать ее таким образом, чтобы максимально использовать землю, повысить коммерческую ценность и защитить дикую природу, сохраняя при этом эстетическую ценность земли », — поясняет Янссон. Большинство застройщиков врезаются в склон холма, создают ровную поверхность, строят подпорную стену, возводят дом — и домовладелец может смотреть на большую уродливую бетонную подпорную стену.Компания Irvine хотела предоставить владельцам недвижимости более естественные и привлекательные склоны на заднем дворе. Система Verdura компании Jansson удовлетворяет этим важным требованиям, а также некоторым другим. При использовании необычной методологии SRW компании Jansson постепенные откосы создаются непосредственно над и непосредственно под чрезмерно наклонной SRW, которая разбита и укреплена георешетками. Все склоны, включая срединную часть ТРО, покрыты растительностью, переходя в один сплошной естественный склон. Поскольку верхние и нижние склоны более пологие, они обычно не требуют геосинтетического армирования.«Со стенами Янссона, когда домовладелец подходит к краю своего двора, он видит длинный, покрытый растительностью склон и прекрасный вид, а не обрыв бетонной стены», — отмечает Сандри. Что-нибудь скомпрометировано?

    Конечно. Было бы дешевле вырезать много и построить вертикальную подпорную стену, а затем построить еще один участок и еще одну вертикальную подпорную стену, создавая ступенчатый узор. «Но когда вы просите по миллиону долларов за штуку, вы не хотите так ставить людей друг на друга. Вы хотите создать пригодную для жизни, визуально привлекательную среду обитания », — утверждает Сандри. Система Verdura представляет собой усиленные геосинтетическим материалом твердые отходы, которые разбиты (отклонены назад) под углом около 20? от вертикали (4V: 1H). Каждый блокируемый блок Verdura уникальной формы имеет основание (выступ) и посадочный карман. По мере того, как каждый ряд блоков укладывается в стопку, выступ каждого блока охватывает два блока под ним, немного отступая от того, что находится под ним. Это постепенное растирание в сочетании с усилением георешетки и карманами с растительностью образует исключительно прочную, гибкую и привлекательную стену.Открытый характер блока предотвращает возможность создания гидростатического давления из-за захваченной воды.

    Обычные подпорные стены, с другой стороны, должны быть оборудованы обширными дренажными системами для предотвращения гидростатического давления и чрезмерного отложения солей на поверхности стены. Поскольку фасад стены на 100% пригоден для выращивания растений, стена, засаженная естественной растительностью, вскоре сливается с уклоном, полностью скрывая структуру и защищая стену от граффити. Еще одно важное преимущество системы Verdura заключается в том, что она может поддерживать тяжелое оборудование непосредственно за стеной — во время строительства, что невозможно для консольных систем и даже для других систем ТРО.«Используя консольные системы, вы строите стену с бетонными опорами и блоками, а затем ждете от двух до четырех недель, пока бетон не затвердеет, прежде чем начинать засыпку», — объясняет Янссон. «Мы строим наши стены таким образом, чтобы землеройный комбайн с грузом грязи мог зайти за стену и сбросить ее, чтобы заполнить стену. Затем сразу за ним может подойти грейдер, чтобы равномерно распределить почву.

    Затем за ним заходят уплотнители, чтобы сжать землю за стеной. Единственное ручное сжатие, необходимое для почвы на расстоянии 2 фута позади задней части блока.Таким образом, мы можем перемещать больше земли быстрее, чем с помощью большинства других систем подпорных стен ». SRS также отличается от других подрядчиков и поставщиков подпорных стен тем, что компания делает все это.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
