Подошва фундамента это: что это, расчет подошвы, виды

26.01.2023

0 Comment

Содержание

что это, расчет подошвы, виды

Важным и неотъемлемым конструктивным элементом любого объекта капитального строительства является фундамент. От его надежности напрямую зависит безопасность и продолжительность эксплуатационного срока сооружения. Чтобы нагрузочное воздействие конструкции равномерно распределялось на почву устраивается подошва под фундамент, особенно важно создание ее при возведении здания на слабом почвенном составе.

Что такое подошва фундамента

Основание или подошва фундамента – это горизонтальная плоскость, которой конструкция опирается на грунтовую основу. Подошва принимает на себя не только нагрузку от возведенного объекта, но также от бокового давления грунта, защищая при этом здание от разрушения. В зависимости от типа фундамента и особенностей грунтовой породы подошва обустраивается по-разному, но в любом случае ширина подошвы фундамента должна быть вдвое больше от самой фундаментальной конструкции, а высота как правило не превышает 30 сантиметров.

Особенности устройства подошв фундамента

Строительство любого объекта всегда начинают с закладки фундамента. Чтобы повысить прочность и надежность фундаментальной основы выполняют устройство подошвы фундамента.

По классификации фундаментных конструкций выделяют разные виды подошв фундаментов, которые отличаются между собой конструктивными особенностями и обустраиваются по определенным технологиям.

Ленточные фундаменты

Подошва ленточного фундамента укладывается вдоль периметра стен здания в виде замкнутой железобетонной полосы. Такое основание равномерно распределяет нагрузку, предотвращает перекосы и просадку строения, отлично справляется с силами пучения.

Для ленточных фундаментов подошвы могут быть:

естественными, когда непосредственно на грунтовую породу передается нагрузка;
свайными – первоначально нагрузка оказывается на сваи, а потом на грунт.

Чтобы подошва не разрушалась от воздействия грунтовых вод, для защиты ее обустраивают гравийно-песчаную подушку.

Монолитные ленточные фундаменты отличаются расположенной максимально близко к поверхности широким основанием, образующим надежную опору. Как правило такие конструкции выполняют в условиях высоко залегающих подземных вод или при слабом грунте.

Столбчатые фундаменты

Подошва столбчатого фундамента являет собой плитную поверхность с небольшими размерами. Для более прочного и надежного соединения от фундамента в тело подошвы заводятся арматурные стержни.

При использовании естественной основы подошва устраивается на утрамбованной и залитой бетонной смесью площадке. Если основание свайное, то подошва монтируется в виде верхнего сегмента, который распределяет нагрузку на созданную из объединенных ростверком балок поверхность.

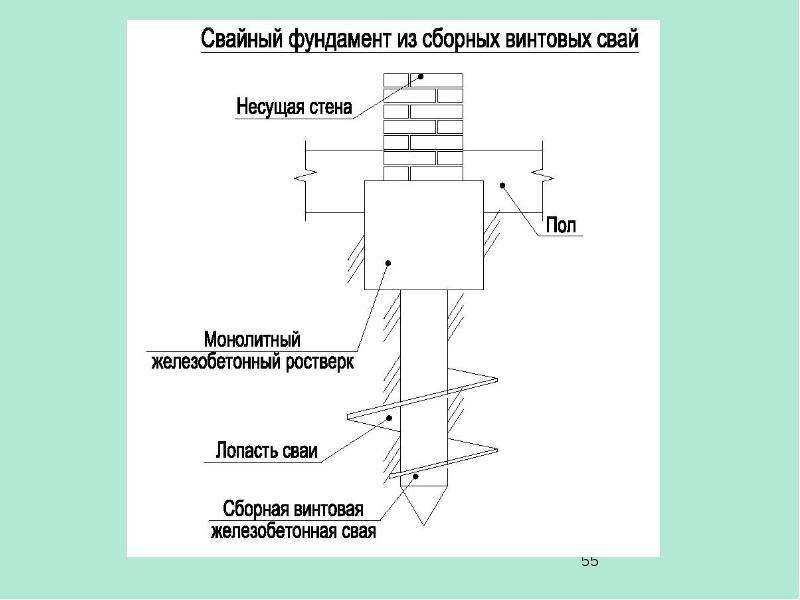

Свайные фундаменты

Подошва выполняемого на уходящих в землю сваях фундамента монтируется из бетона и может быть монолитной или кольцевой. Основание подошвы фундамента монолитного типа выступает разновидностью опирающейся на заглубленные сваи плитной фундаментной конструкции.

Кольцевая подошва по конструктивным особенностям напоминает ленточный фундамент, который может находиться на уровне почвы, быть заглубленным в землю на определенную глубину или приподнятым вверх. При этом высота подошвы фундамента составляет 20-30 сантиметров.

Плитные фундаменты

При устройстве плитного фундамента лента подошвы может заливаться одновременно с плитой или же для нее делается отдельная опалубка и заливка бетонной смеси осуществляется перед созданием фундаментной конструкции. В обеих случаях подошва должна создаваться только на материнском твердом грунте и ни в коем случае не на насыпном. Глубина и структура подошвенного основания определяется по характеристикам грунтовой породы.

Плюсы и минусы подошв под фундаменты

Устройство фундамента на опорной подошве сопровождается рядом преимуществ:

усиление прочности и долговечности строительного объекта;
нагрузка на подошву в разы повышает несущие возможности фундамента;
минимум ограничений по типу возводимого здания;
возможность проводить строительные работы в любое время года;
возможность выполнять строительство в местах с разными видами грунтовых пород, учитывая и слабые грунты.

В числе минусов создания фундаментов на подошвах отмечают:

для грунтов с сильным вспучиванием или с глубоким уровнем промерзания подошвы не подходят;

в случае с бетонным монолитом устройство подошв требует значительных трудозатрат и сам процесс занимает много времени, что в свою очередь увеличивает сроки строительства объекта;
создание подошвенного основания существенно повышает расход материалов, в частности арматурных прутьев, опалубных досок и бетонного раствора;
при возведении фундаментов заглубленных разновидностей устройство подошв требует наличия специализированной строительной техники и оборудования;
фундаменты с опорной подошвой обходятся дороже в сравнении с обычными.

Наряду с относительно большим перечнем недостатков выполненный на опорном основании фундамент гарантирует сооружению надежность и долговечность, и пользуется высокой популярностью среди большинства застройщиков.

Расчет подошвы фундамента

При проектировании фундамента с опорным основанием обязательным этапом является расчет подошвы фундамента. Основная цель такого расчета состоит в точном определении ширины, глубины и площади основания, при которых оказываемое весом здания удельное давление будет меньше нежели сопротивление грунта подошве фундамента.

Предварительно площадь подошвы фундамента можно установить по условию:

PII ≤ R, в котором

РII – это среднее давление под подошвой фундамента в отношении к основному сочетанию нагрузок при вычислениях по деформациям;
R – это расчетное сопротивление грунта основания. Показатель вычисляется по формуле СНиП.

На рисунке ниже подробно представлена расчетная схема центрально нагруженной фундаментальной подошвы.

При расчете фундаментов с повышенной жесткостью реактивная эпюра грунта принимается прямоугольной. Уравнение равновесия в этом случае выглядит так:

В данном уравнении есть определенная сложность. Дело в том, что в обеих его частях содержатся искомые геометрические размеры фундамента. Но при выполнении предварительных вычислений вес грунта и самого фундамента в АВСD заменяют на:

где

Ɣm – средний показатель удельного веса фундаментальной конструкции и грунтовой породы на ее уступах. Как правило Ɣm составляет 20кН/м³;

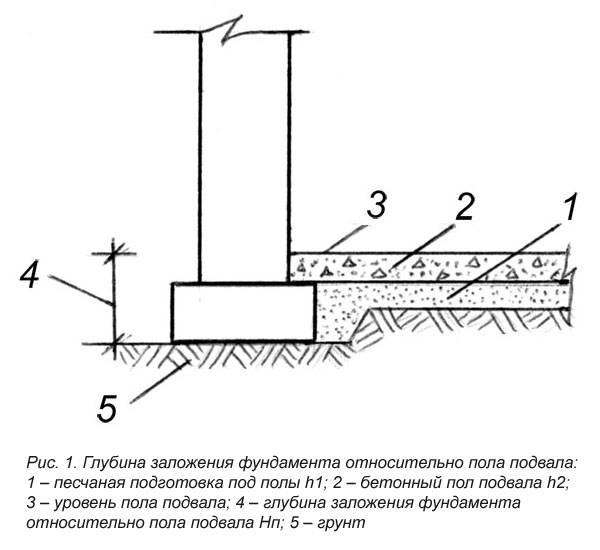

d – это глубина заложения подошвы фундамента, вычисляется в метрах.

По указанной ниже формуле определяется необходимая площадь фундаментальной подошвы:

При этом расчет ширины подошвы фундамента (b) выполняется:

для ленточного фундамента: А = b х 1п.м.:
для квадратного столбчатого фундамента: А = b²
для прямоугольного столбчатого фундамента:

По этой формуле определение размеров подошвы фундамента выполняется исходя из соотношения длины (l) к ширине (b) проектируемого фундамента, поскольку он полностью повторяет конфигурацию конструкции, которая на него опирается. Из этого следует, что
для круглого столбчатого фундамента – b = D, где D – это диаметр конструкции

Когда завершено предварительное определение ширины подошвы b = f(Ro) нужно уточнить расчетную сопротивляемость грунтового основания: R = f (b, φ, c, d, γ).

Рассчитав точную сопротивляемость опять нужно вычислить ширину. Повторять действия необходимо до тех пор, пока оба показателя не будут одинаковыми.

Когда с учетом унификации и модульности конструкций размер фундамента подобран, то необходимо проверить фактическое давление на грунт и напряжение под подошвой фундамента.

Чем меньшая разница будет между величинами РII и R, тем экономичнее получится проектное решение.

Данным способом поверяется достоверность расчета по линейной теории деформации грунта. Когда же условие не соблюдается, то для вычислений применять следует нелинейную теорию, а это существенно осложняет расчетные мероприятия.

В зависимости от жесткости и схемы нагружения фундаментов, типа сопряжения их со зданиями возможны пространственные перемещения из-за перераспределения усилий в бетоне и арматуре. Поэтому при выполнении расчетов следует учитывать допустимый отрыв подошвы фундамента, который не окажет негативного воздействия на строительный объект.

Используемые при устройстве подошвы материалы

При обустройстве фундаментальной подошвы потребуются следующие материалы и инструменты:

совковые и штыковые лопаты, необходимы для выполнения земляных работ ручным методом;
вязальная проволока и арматурные стержни, с помощью которых осуществляется армирование подошвы фундамента дома;
гвозди и молоток;
крючок, которым выполняется вязка металлического каркаса;
шнур для разметки;
доски для монтажа опалубки;

скобы монтажные;
материалы для подошвы: песок, гравий, бетонный раствор.

Для проведения съемки местности потребуется также нивелир, который поможет с точностью установить уровень подошвы фундамента.

Технология устройства фундаментальной подошвы

Вне зависимости от того, устраиваются подошвы фундаментов мелкого заложения, ленточных, столбчатых или других типов конструкций, работы по их монтажу проводятся поэтапно:

подготовительный этап состоит в рытье котлована. На его дне выполняется разметка, с точностью определяющая расположение будущей конструкции;
устройство опалубки. Здесь обязательно учитывается толщина подошвы фундамента. Выставляется опалубка таким образом, чтобы по центру подошвы распределялись фундаментальные стенки. для формирования наружных углов пара досок соединяется между собой под прямым углом и выносится на расстояние 17,5 см от разметочного шнура. При наличии слабых участков опалубки их нужно подсыпать снаружи грунтовой смесью для предотвращения протечки бетона. Если строительство предстоит на участке в повышенным уровнем грунтовых вод, то в целях безопасности выполняется гидроизоляция подошвы фундамента;

следующий этап – армирование. Металлические прутья обеспечивают усиление подошвы фундамента и соответственно повышают прочностные свойства всей строительной конструкции;

заливка бетона. После расположения арматуры выполняется бетонирование подошвы. При этом должна контролироваться расчетная отметка основания. Для более прочного сцепления фундамента с подошвой на ней прорезается шпоночная канавка по центральной оси кромки. После застывания бетона выполняется затирка поверхности.

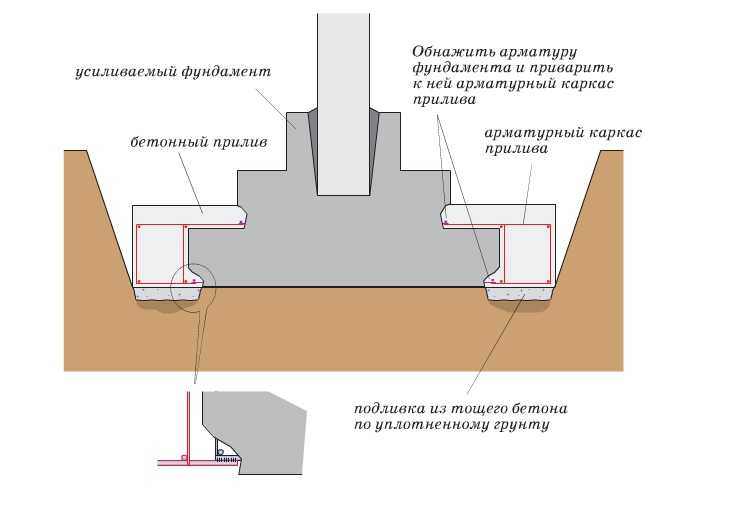

Если несущая способность грунтов в месте строительства недостаточная, то для достижения нужных эксплуатационных показателей выполняется уширение подошвы фундамента путем устройства двусторонних или односторонних банкет.

Заключение

В любом капитальном объекте, вне зависимости от его назначения, основой является фундамент. Именно он испытывает все оказываемые зданием нагрузки и передает их на грунт. Правильно выполненная подошва фундамента перераспределяет нагрузки на грунт, предотвращает его проседание, придает фундаментальному основанию надежности и выносливости. Бесспорно, устройство подошвы сопровождается дополнительными затратами, но они полностью окупаются долговечностью и безопасностью эксплуатации строительных объектов.

ПОДОШВА ЛЕНТОЧНОГО ФУНДАМЕНТА, ленточный фундамент на подошве, возведение фундамента на подошве

Важнейшей частью дома является фундамент, определяющий его долговечность и эксплуатационные характеристики. Влияет он и на комфорт проживающих в доме людей. Одним из популярных видов оснований, использующихся в домостроении, является ленточный фундамент, имеющий опорную подошву.

Сильные и слабые стороны фундамента на подошве

Ленточный фундамент на подошве можно возводить абсолютно в любое время года, не исключая зимы. Этот вид основания является универсальным, на котором можно возводить здания из камня, бетона, кирпича, бревен и бруса.

Недостатком фундамента на подошве можно назвать достаточно сложную технологию.

Подошва ленточного фундамента уверенно себя ведет на большинстве грунтов. Лишь при наличии торфяного или зыбкого грунта потребуется предварительная отсыпка земли. Для здания средних размеров потребуются 10-15 опорных точек.

Особенности технологии возведения фундамента на подошве

Подошва ленточного фундамента фактически является монолитной платформой из железобетона, предназначенной для более равномерного распределения нагрузки, то есть это можно назвать усилением ленточного фундамента. Ширина подошвы больше, чем ширина самого основания в два или более раз, а высота около фута. Классический вариант подошвы усилен арматурой из стальных прутков.

Ее закладка проводится в несколько этапов:

Первоначально под фундамент размечается дно котлована.
Ставятся вешки, после чего переходят к сооружению опалубки, для которой обычно берутся доски, соединенные углубленными в землю стальными скобами.
Опалубка устанавливается симметрично относительно осевой линии подошвы.
Обычно доски не подрезаются, а зазоры закрываются накладными обрезками досок, прибиваемых снаружи гвоздями.
На следующем этапе частично осуществляется обратная засыпка грунта возле потенциально слабых точек. При этом бетон приподнимается, возвращаясь под опалубку.
Затем определяется верхний уровень подошвы фундамента. Его кромка должна горизонтально располагаться на нужной глубине.
Гвоздиками фиксируются отметки.
Далее начинается бетонирование с участков, куда не подъедет бетоновоз.
После этого проводится армирование стальным прутом.
Последним этапом возведения подошвы является прорезывание шпоночной канавки, которая проходит по верхней кромке вдоль оси.

Ленточный фундамент на подошве при соблюдении технологии получается прочным и долговечным, который позволит без проблем эксплуатировать здание десятилетиями.
