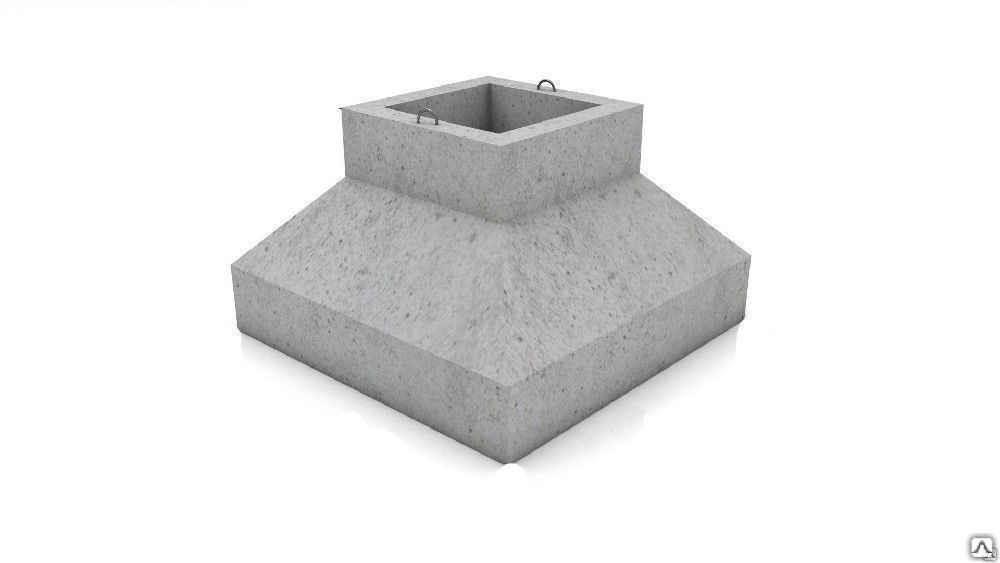

Подколонники железобетонные: ПК 2-2 (3.015-8/84) по стандарту: Серия 3.015-8/84

Все Расценки Таблицы

Таблица 06-01-001. Устройство бетонной подготовки и фундаментов общего назначения

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ГЭСН06-01-001-01	Устройство бетонной подготовки — 100 м3	135	18.12
ГЭСН06-01-001-02	Устройство бетонных фундаментов общего назначения под колонны объемом: до 3 м3 — 100 м3	441	28.94
ГЭСН06-01-001-03	Устройство бетонных фундаментов общего назначения под колонны объемом: до 5 м3 — 100 м3	351	24.45
ГЭСН06-01-001-04	Устройство бетонных фундаментов общего назначения под колонны объемом: более 5 м3 — 100 м3	265	23.41
ГЭСН06-01-001-05	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 3 м3 — 100 м3	634	32. 12
ГЭСН06-01-001-06	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 5 м3 — 100 м3	475	26.68
ГЭСН06-01-001-07	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 10 м3 — 100 м3	335	25.36
ГЭСН06-01-001-08	Устройство железобетонных фундаментов общего назначения под колонны объемом: до 25 м3 — 100 м3	235	19.83
ГЭСН06-01-001-09	Устройство железобетонных фундаментов общего назначения под колонны объемом: более 25 м3 — 100 м3	171	19.43
ГЭСН06-01-001-10	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 2 до 4 м, периметром до 5 м — 100 м3	337	28.39
ГЭСН06-01-001-11	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 4 до 10 м, периметром до 5 м — 100 м3	563	25. 62
ГЭСН06-01-001-12	Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника: от 4 до 10 м, периметром до 10 м — 100 м3	447	24.74
ГЭСН06-01-001-13	Устройство фундаментов-столбов: бетонных — 100 м3	490	19.53
ГЭСН06-01-001-14	Устройство фундаментов-столбов: бутобетонных — 100 м3	723.34	18.38
ГЭСН06-01-001-15	Устройство фундаментных плит бетонных плоских — 100 м3	97	20.03
ГЭСН06-01-001-16	Устройство фундаментных плит железобетонных: плоских — 100 м3	179	28.56
ГЭСН06-01-001-17	Устройство фундаментных плит железобетонных: с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты до 1000 мм — 100 м3	237	33.83
ГЭСН06-01-001-18	Устройство фундаментных плит железобетонных: с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты более 1000 мм — 100 м3	194	26. 64
ГЭСН06-01-001-19	Устройство фундаментных плит железобетонных: с ребрами вверх — 100 м3	364	33.58
ГЭСН06-01-001-20	Устройство ленточных фундаментов: бетонных — 100 м3	282	22.51
ГЭСН06-01-001-21	Устройство ленточных фундаментов: бутобетонных — 100 м3	370.52	21.64
ГЭСН06-01-001-22	Устройство ленточных фундаментов: железобетонных при ширине по верху до 1000 мм — 100 м3	360	30.37
ГЭСН06-01-001-23	Устройство ленточных фундаментов: железобетонных при ширине по верху более 1000 мм — 100 м3	260	26.73

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.05.01-017	Краны башенные, грузоподъемность 8 т
91. 01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

— Cowen Construction

Предыдущий Следующий

• Посмотреть увеличенное изображение

Двумя величайшими инновациями в современном коммерческом строительстве стали разработка стали и изобретение бетона. Когда они используются сами по себе, они обладают значительными преимуществами, но все же имеют множество недостатков. В совокупности они становятся опорой (часто в буквальном смысле) большей части коммерческого строительства — железобетона, также известного как «железобетон». В этой части мы рассмотрим шаги, необходимые строительным бригадам для возведения конструкций с использованием железобетонных столбов.

Что такое железобетонная колонна?

Железобетонная колонна представляет собой ряд вертикальных стальных балок, укрепленных с помощью заливки бетоном. Эти колонны выполняют исключительную работу по передаче тяжелых нагрузок по длине конструкции на плиту, которая, в свою очередь, передает ее в окружающий грунт. ЖБ колонны способны выдерживать вес целых зданий, простирающихся на большую высоту.

Большая несущая способность влечет за собой большую ответственность, поэтому большинство разрушений коммерческих конструкций происходит из-за преждевременного износа железобетонных колонн. Эти неудачи, в свою очередь, часто являются результатом неправильной практики строительства. Чтобы обеспечить надлежащие процессы строительства железобетонных колонн, строительство железобетонных колонн состоит из четырех этапов.

1. Размещение железобетонных колонн

На этом этапе расположение железобетонных колонн определяется с помощью веревки или других маркеров, чтобы определить, где такие колонны будут размещены. Многие колонны выкладываются на строительной площадке в виде сетки, чтобы обеспечить распределение несущей способности.

2. Размещение железобетонных колонн

Комбинируя данные из схемы, а также структурные чертежи, определяются подробные требования и положения колонны. Эти спецификации включают в себя размеры столбцов, а также их указанные имена, относящиеся к остальной части проекта.

3. Формирование колонн

Прежде чем бетон можно будет наносить на стальные балки, необходимо сконструировать опалубку, чтобы удерживать его, пока он затвердевает в своем постоянном положении. Формы строятся в соответствии с высотой этажа, а также конструктивным исполнением каждой секции. Принимаются меры для предотвращения расслоения бетона, когда бетонная смесь становится неоднородной по текстуре, размеру и форме.

4. Заполнение опалубки бетоном

После того, как балки установлены, опалубка готова, самое простое – залить бетон в опалубку каждой колонны. Заливка бетона в опалубку вручную более трудоемка, поэтому многие специалисты по строительству железобетонных колонн используют бетононасос для заполнения опалубки.

Результат? Невероятно стабильная колонка, которая, вероятно, прослужит не одно поколение. Если вам требуется качественное коммерческое строительство на основе железобетонных колонн, не ищите ничего, кроме профессионалов из Cowen Construction из Талсы, штат Оклахома.

Перейти к началу

Расчет железобетонных колонн в соответствии с ACI 318-14 в RFEM

Используя стержни RF-CONCRETE, возможен расчет бетонных колонн в соответствии с ACI 318-14. Точное проектирование сдвига бетонной колонны и продольного армирования важно для обеспечения безопасности. В следующей статье будет подтвержден расчет арматуры в элементах RF-CONCRETE с использованием пошаговых аналитических уравнений в соответствии со стандартом ACI 318-14, включая требуемую продольную стальную арматуру, общую площадь поперечного сечения и размер/расстояние связей.

Анализ бетонной колонны

Бетонная колонна с армированными квадратными связями рассчитана на осевую постоянную и постоянную нагрузку в 135 и 175 тысяч фунтов соответственно с использованием конструкции ULS и комбинаций нагрузок с учетом LRFD в соответствии с ACI 318-14 [1], как показано на рисунке. 01. Бетонный материал имеет предел прочности при сжатии f’ _c , равный 4 тысячам фунтов на квадратный дюйм, в то время как арматурная сталь имеет предел текучести f _y , равный 60 тысячам фунтов на квадратный дюйм. Процент стальной арматуры изначально принимается равным 2%.

Pисунок 01 — Бетонная колонна — Вид фасада

Расчет размеров

Для начала необходимо рассчитать размеры поперечного сечения. Квадратная анкерная колонна предназначена для регулирования сжатия, поскольку все осевые нагрузки строго сжимаются. По таблице 21.2.2 [1] коэффициент снижения прочности Φ равен 0,65. При определении максимальной осевой прочности используется таблица 22.4.2.1 [1], в которой коэффициент альфа (α) установлен равным 0,80. Теперь расчетная нагрузка P _u можно рассчитать.

P _u = 1,2 (135 тыс.) + 1,6 (175 тыс.)

Исходя из этих коэффициентов, P _u равно 442 тысячам фунтов. Далее, общее поперечное сечение A _г может быть рассчитано с использованием уравнения. 22.4.2.2.

P _U = (φ) (α) [0,85 F ‘ _C (A _G — A _ST ) + F _y A _ST ]

442K = (0,65) (0,8040]

442K = (0,65) (0,8046] ) [0,85 (4 тысячи фунтов) (A _г — 0,02 A _г ) + ((60 тыс. фунтов/кв.дюйм) (0,02) A _g )]

Решая для A _g , получаем площадь 188 в ² . Квадратный корень из A _g берется и округляется в большую сторону, чтобы получить поперечное сечение 14 x 14 дюймов для колонны.

Требуемая стальная арматура

Теперь, когда A _g установлено, площадь стальной арматуры A _st можно рассчитать по уравнению 22.4.2.2, подставив известное значение A _г = 196 в ² и решив

442k = (0,65) (0,80) [0,85 (4 тысячи фунтов) (196 in ² — A _st ) + ((60 ksi) (A _st ))]

Решение для A _st дает значение 3,24 в ² . Отсюда можно найти количество брусков, необходимое для проектирования. Согласно разд. 10.7.3.1 [1] квадратная соединительная колонна должна иметь не менее четырех стержней. На основании этих критериев и минимальной требуемой площади 3,24 по ² , (8) для стальной арматуры используются стержни № 6 из Приложения А [1]. Это обеспечивает зону армирования ниже.

A _St = 3,52 дюйма ²

Выбор галстука

Для определения минимального размера галстука требуется разд. 25.7.2.2 [1]. В предыдущем разделе мы выбрали продольные стержни № 6, которые меньше, чем стержни № 10. Основываясь на этой информации и разделе, мы выбираем № 3 для галстуков.

Расстояние между стяжками

Для определения минимального расстояния между стяжками мы обращаемся к разд. 25.7.2.1 [1]. Стяжки, состоящие из деформированных стержней с замкнутой петлей, должны иметь расстояние, соответствующее пунктам (а) и (б) настоящего раздела.

(a) Расстояние в свету должно быть равно или больше (4/3) d _agg . Для этого расчета мы примем совокупный диаметр (d _agg ) равным 1,00 дюйма.

(b) Межцентровое расстояние не должно превышать минимум 16d _b диаметра продольного стержня, 48d _b поперечного сечения или наименьшего размера элемента.

с _Макс. = Мин. (16d _b , 48d _b , 14 дюймов)

16d _b = 16 (0,75 дюйма) = 12 дюймов

48d 9004 (6,5 дюймов 9004) = 18 дюймов

Расчетное минимальное расстояние между стяжками в чистоте равно 1,33 дюйма, а рассчитанное максимальное расстояние между стяжками равно 12 дюймам. Для этой конструкции максимальное значение расстояния между стяжками составляет 12 дюймов.

Проверка детализации

Теперь можно выполнить проверку детализации для проверки процента армирования. Требуемый процент стали должен составлять от 1% до 8% в соответствии с требованиями ACI 318-14 [1]. 92}\;=\;0,01795\;\cdot\;100\;\;=\;1,8\%$ ОК.

Расстояние между продольными стержнями

Максимальное расстояние между продольными стержнями можно рассчитать на основе расстояния между крышками и диаметра анкерных и продольных стержней.

Максимальный шаг продольных стержней:

$\frac{14\;\mathrm{дюйм}.\;-\;2\;(1,5\;\mathrm{дюйм}. )\;-\;2\;( 0,375\;\mathrm{дюйм}.)\;-\;3\;(0,75\;\mathrm{дюйм}.)}2\;=\;4,00\;\mathrm{дюйм}.$

4,00 дюйма … меньше 6 дюймов, что требуется в соответствии с 25.7.2.3 (a) [1]. ХОРОШО.

Минимальное расстояние между стержнями в продольном направлении можно рассчитать с помощью ссылки на 25.2.3 [1], в которой указано, что минимальное расстояние в продольном направлении для колонн должно быть не меньше наибольшего из значений от (a) до (c).

(a) 1,5 дюйма

(b) 1,5 d _b = 1,5 (0,75 дюйма) = 1,125 дюйма

(c) (4/3) d _b = (4/3) ( 1,00 дюйма) = 1,33 дюйма

Следовательно, минимальное продольное расстояние между стержнями равно 1,50 дюйма..2 [1]. Это будет равно наибольшему из (a) или (b), рассчитанному ниже.

(a) $ {\ mathrm L} _ {\ mathrm {dc}} \; = \; \ влево (\ frac {\ displaystyle {\ mathrm f} _ {\ mathrm y} \; \ cdot \; { \ mathrm \ psi} _ {\ mathrm r}} {\ displaystyle50 \; \ cdot \; \ mathrm \ lambda \; \ cdot \; \ sqrt {\ mathrm f’\; \ cdot \; \ mathrm c}} \ справа) \;\cdot\;{\mathrm d}_{\mathrm b}\;=\;\left(\frac{\displaystyle\left(60,000\;\mathrm{psi}\right)\;\cdot \;\left(1. 0\right)}{50\;\cdot\;\left(1.0\right)\;\cdot\;\sqrt{4000\;\mathrm{psi}}}\right)\;\ cdot\;\left(0.75\;\mathrm{in}.\right)\;=\;14.23\;\mathrm{in}.$

(b) $ {\ mathrm L} _ {\ mathrm {dc}} \; = \; 0,0003 \; \ cdot \; {\ mathrm f} _ {\ mathrm y} \; \ cdot \; {\ mathrm\psi}_{\mathrm r}\;\cdot\;{\mathrm d}_{\mathrm b}\;=\;0,0003\;\cdot\;(60000\;\mathrm{psi})\ ;\cdot\;(1.0)\;\cdot\;(0,75\;\mathrm{in}.)\;=\;13,5\;\mathrm{in}.$

В этом примере (a) равно большее значение, поэтому L _dc = 14,23 дюйма

Ссылаясь на 25.4.10.1 [1], длина развертывания умножается на отношение требуемой стальной арматуры к имеющейся стальной арматуре. 92}\right)\;=\;0,65\;\mathrm{ft}$.

Усиленная квадратная анкерная колонна полностью спроектирована, ее поперечное сечение можно увидеть ниже на рис. 02.

Pисунок 02 — Железобетонная колонна — Расчет арматуры/размеры

Сравнение с RFEM

Альтернативой для расчета квадратной анкерной колонны вручную является использование дополнительного модуля RF-CONCRETE Members и выполнение расчета в соответствии с ACI 318-14 [1]. Модуль определит необходимое армирование, чтобы выдержать приложенные к колонне нагрузки. Кроме того, программа также спроектирует предоставленную арматуру на основе заданных осевых нагрузок на колонну с учетом требований стандарта к расстоянию. Пользователь может вносить небольшие коррективы в предоставленную компоновку армирования в таблице результатов.

На основе приложенных нагрузок для этого примера компания RF-CONCRETE Members определила требуемую площадь продольной арматуры 1,92 в ² и предусмотренную площадь 3,53 в ² . Длина разработки, рассчитанная в дополнительном модуле, равна 0,81 фута. Расхождение по сравнению с длиной разработки, рассчитанной выше по аналитическим уравнениям, связано с нелинейными расчетами программы, включая частный коэффициент γ. Коэффициент γ представляет собой отношение предельной и действующей внутренних сил, взятое из программы RFEM. Длина разработки в элементах RF-CONCRETE находится путем умножения обратного значения гаммы на длину, определенную из 25.
