Лягушки и поддерживающие каркасы – что выбрать согласно нормативным требованиям

Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 13.

Доброе утро!

В заключительной части трилогии, посвященной гладкой арматуре, я хочу поговорить о стальных фиксаторах арматуры – гнутых или сварных элементах, которые обеспечивают проектное положение арматуры.

Проектировщик может красиво нарисовать верхнюю и нижнюю арматуру в плите, но в воздухе она не зависнет – нужно заказать в проекте поддерживающие элементы – гнутые «лягушки» или сварные каркасы. Почему это должен делать конструктор? Во-первых, есть четкое указание в СНиП «Бетонные и железобетонные конструкции» п. 5.49: «Соответствие расположения арматуры ее проектному положению должно обеспечиваться специальными мероприятиями (установкой пластмассовых фиксаторов, шайб из мелкозернистого бетона и т.п.)», а раз написано в СНиП, то проектировщик должен позаботиться об этом в проекте.

Во-вторых, кто, как не проектировщик, знает, какие поддерживающие элементы надежно закрепят каркас в проектном положении? Если отдать выбор на волю строителей, то они в плите толщиной 800 мм верхнюю арматуру поддержать гнутыми «лягушками» из шестерки или вообще подвязанными вертикальными стержнями (примеры привожу из жизни). И куда съедет эта арматура при бетонировании, никто спрогнозировать не сможет.

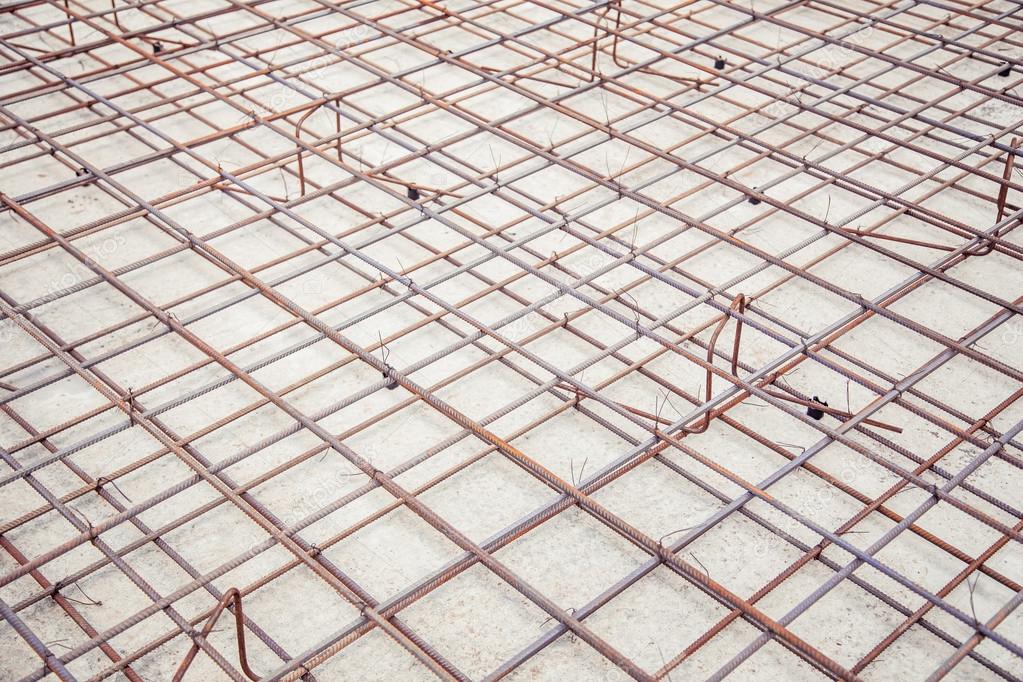

Итак, поговорим о стальных фиксаторах в железобетонных плитах.

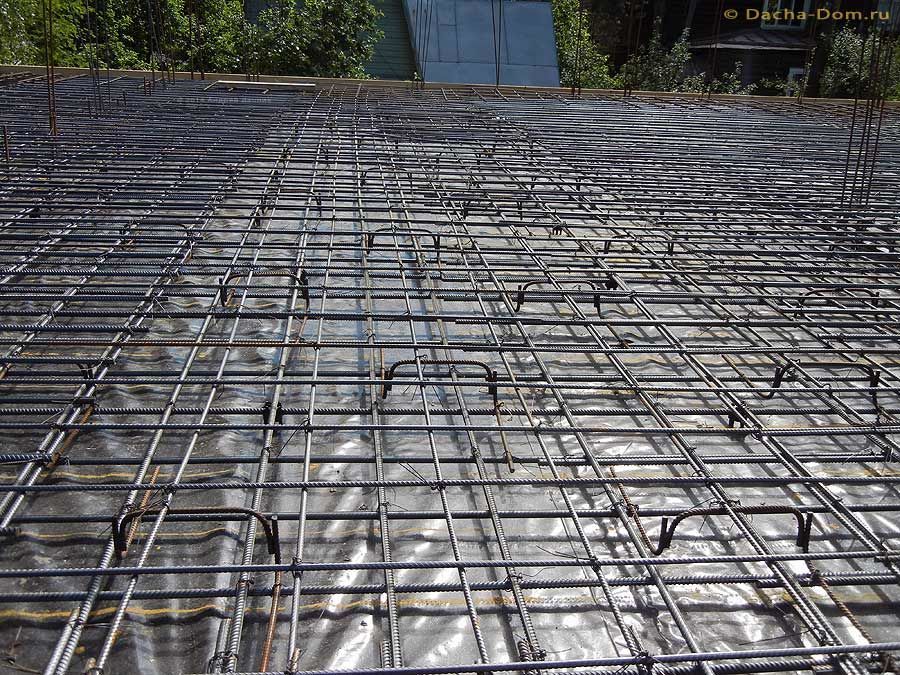

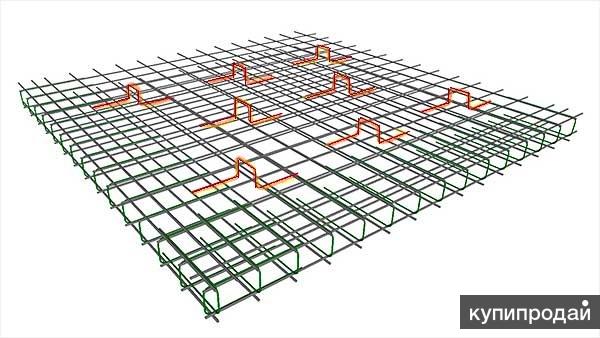

Если толщина плиты 200 мм и менее, верхнюю вязаную сетку в ней отлично поддержат фиксаторы, которые строители любовно прозвали «лягушки», «жабки» и т.п.

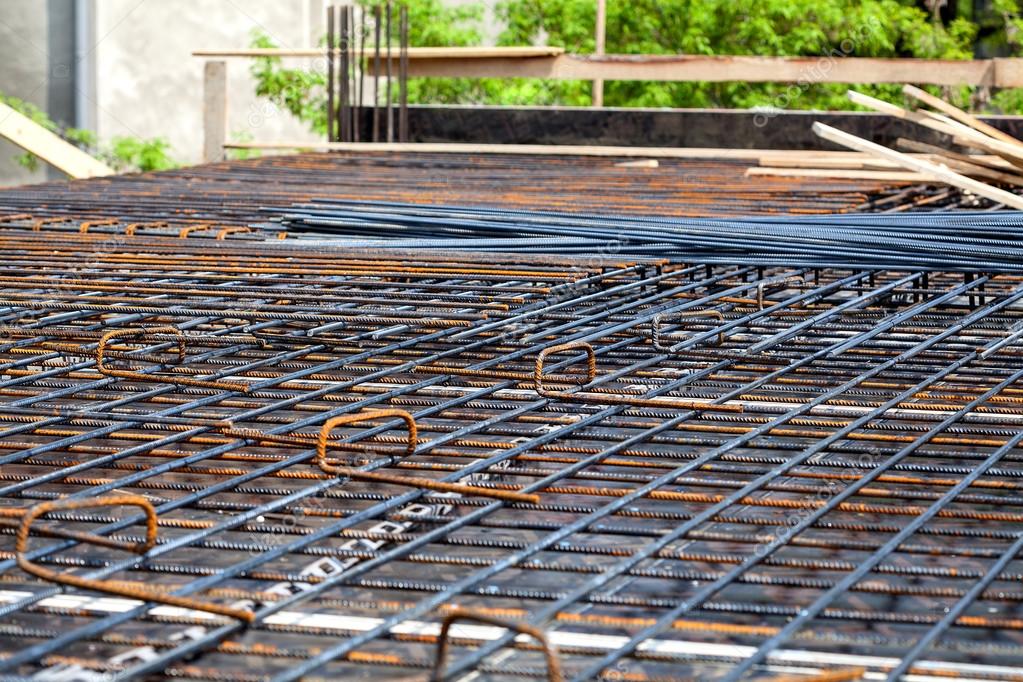

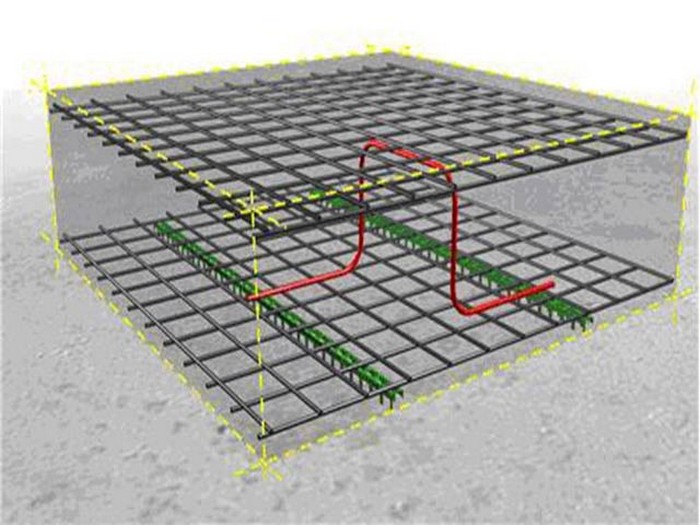

Изготавливаются эти элементы из гладкой восьмерки или десятки и устанавливаются с шагом 600 мм в шахматном порядке – этого достаточно, чтобы поддержать не дать прогнуться верхней сетке даже из арматуры самого малого диаметра. Размеры такой «лягушки» обычно следующие:

• длина нижних отгибов равна 1,5 шага нижней арматуры плюс 15-20 мм – тогда «лягушку» можно четко зафиксировать, подогнув под стержень рабочей арматуры, как это показано на рисунке выше. Следует заметить, что строители часто не заводят концы «лягушек» под стержни сетки, а просто кладут ее поверх сетки  и фиксируют вязальной проволокой. При такой схеме разница в длине вертикальной части лягушки будет заметной – это видно из рисунка ниже.

А так как «лягушка» из десятки – это очень жесткий элемент, вручную его не подогнешь, то размеры и эскиз «лягушки» должны четко оговариваться в проекте. Допустим, на рисунке показана плита толщиной 180 мм, армированная двенадцаткой. При этом разница в вертикальной части лягушки составила 10 мм (синяя – короче на 10 мм, чем розовая). Допустим, вы учитывали в проекте «розовый» вариант, а строители выбрали «синий», в таком случае верхняя сетка окажется на 10 мм выше проектного положения, и защитного слоя ей явно будет маловато.

Я привожу эти примеры для того, чтобы вы сами для себя взвесили и выбрали, насколько четко и подробно прорисовывать в проекте фиксаторы, чтобы в итоге строители не насамовольничали и не пришли спрашивать, а что теперь с этим делать? Только если в проекте дана исчерпывающая информация, строитель не скинет вину с себя на проектировщика.

• длина вертикальной части лягушки должна быть четко посчитана в зависимости от положения стержней арматуры, чтобы обеспечить защитный слой для верхней арматуры. Даже направление стержней арматуры значительно влияет на высоту «лягушки» — см. рисунок:

• ширина верхней полочки «лягушки» обычно берется 200 мм: если меньше, то сложнее гнуть; если больше – нет смысла.

В итоге, по сетке, опирающейся на правильно изготовленные фиксаторы, спокойно ходят арматурщики – без страха сломать ноги (а это очень важно), и бетон не нарушит ее положения.

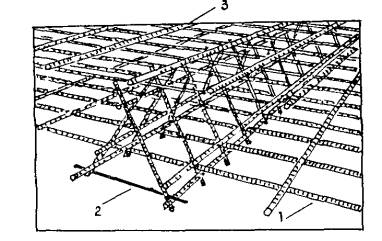

Если толщина плиты от 200 до 500 мм, следует использовать сварные поддерживающие каркасы в виде двух лесенок, которые кладутся друг на друга и образовывают устойчивую поддерживающую конструкцию (см. рис. 44 руководства по конструированию).

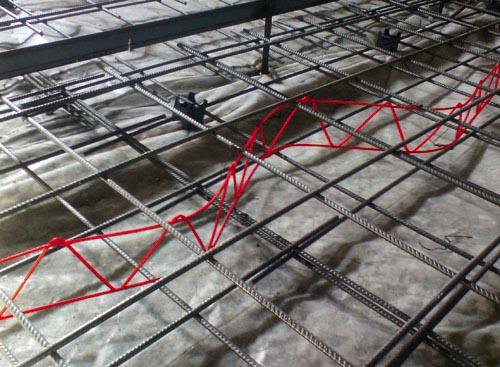

Эти лесенки изготавливаются из гладкой десятки и устанавливаются под углом к вертикальной оси в 30 градусов. Сварка в данном случае может быть не контактная, а ручная дуговая, т.

к. эта арматура работает одноразово – на периоде монтажа, и рабочей арматурой не является. Шаг поперечных стержней в каркасе обычно берется 300мм. Длина лесенок обычно берется от 1 до 2 м – здесь главный фактор – удобство для строителя.

При разработке каркаса важно правильно высчитать его высоту и на каком расстоянии от края привариваются продольные стержни – именно на них будет опираться арматура. Каркас ставится прямо на опалубку, наклоняется, и на него опирается еще один каркас – в итоге получается устойчивый треугольник (это видно из рисунка):

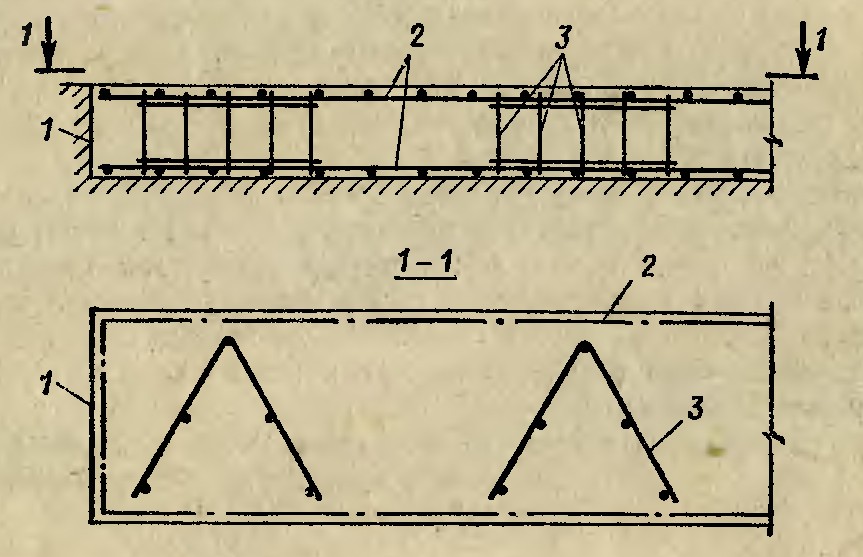

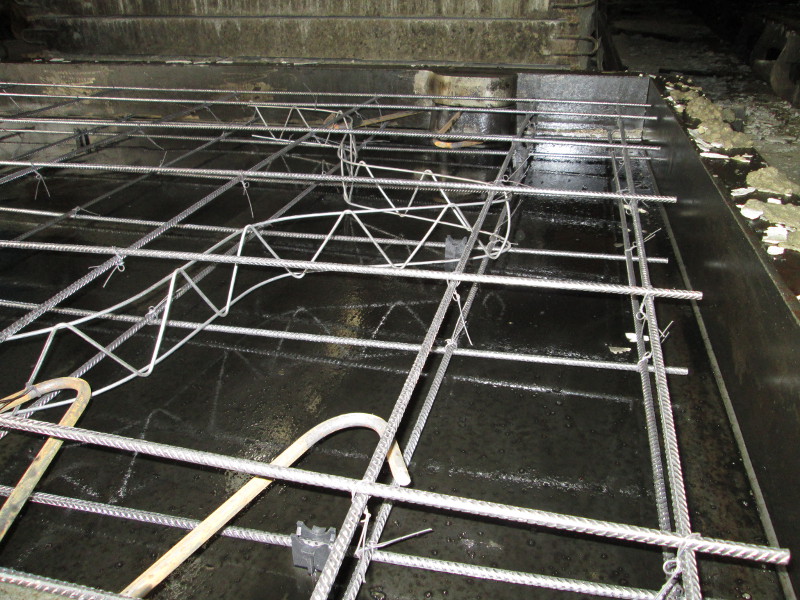

Второй вариант каркасов в толстых плитах – это те же лесенки, только согнутые в плане в треугольник. Они устойчивые, и с ними намного проще четко уложить верхнюю сетку на требуемой высоте – так, как задано в проекте. Обратите внимание, на рисунке сверху дан разрез плиты, а снизу – план, почему-то для многих этот рисунок в руководстве оказывается ребусом.

Такие каркасы очень удобно размещать в ленте (как на рисунке) и в плите. Главное – определиться с их шагом. Вообще, шаг любых поддерживающих каркасов рассчитывается из условия, чтобы не прогибалась арматура верхней сетки под весом человека и под массой льющегося бетона. Поэтому шаг напрямую зависит от диаметра стержней верхней сетки. Подобрать его можно по рисунку 122 руководства.

Вот так можно располагать эти каркасы в плане: слева — в плите, справа — в ленте.

О поддерживающей арматуре на сегодня все.

Удачного Вам проектирования!

С уважением, Ирина.

class=»eliadunit»> Добавить комментарий

поддерживающие каркасы для фундамента, шаг стержней арматуры для плитного варианта

Строительство любого здания предполагает формирование фундамента, который будет воспринимать всю нагрузку на себя. Именно от этой части дома зависит его долговечность и прочность.

Существует несколько видов оснований, среди которых особое внимание следует уделить монолитным плитам. Их используют на стойких почвах, где нет значительных колебаний уровня. Важным элементом такой конструкции является арматура, позволяющая увеличить прочность монолита.

Особенности

Монолитные плиты представляют собой сооружения из качественного бетона. Материал отличается высокой прочностью. Недостатком фундаментной плиты является ее низкая пластичность. Бетонные конструкции очень быстро трескаются при высоких нагрузках, что может приводить к образованию трещин и проседанию фундамента.

Решением данной проблемы является армирование плиты с помощью различных видов стальной проволоки. Технически этот процесс предполагает формирование металлического каркаса внутри самого фундамента.

Производятся все подобные операции на основе специальных СНиП, где описана основная технология армирования.

Наличие стальных каркасов позволяет увеличить пластичность плиты, так как высокие нагрузки уже воспринимаются также и металлом.

Армирование позволяет решить несколько важных проблем:

  1. Увеличивается прочность материала, который уже может воспринимать высокие механические нагрузки.
  2. Снижается риск возникновения усадки сооружения, а также минимизируется вероятность возникновения трещин, возникающих на относительно нестабильных грунтах.

Следует отметить, что все технические характеристики подобных процессов регламентируются специальными стандартами. В этих документах указаны параметры монолитных сооружений и приведены основные правила их монтажа. Армирующим элементом для таких плит является металлическая сетка, которую формируют вручную. В зависимости от толщины монолита, арматура может располагаться в один или два ряда с определенным расстоянием между слоями.

Важно правильно рассчитать все эти технические характеристики, чтобы получить надежный каркас.

Схема

Армирование плит не является сложным процессом. Но существует несколько важных правил, которых нужно придерживаться при этой процедуре. Так, укладка арматуры может производиться в один или несколько слоев. Однослойные конструкции желательно применять для плитного фундамента толщиной до 15 см. Если данное значение больше, тогда рекомендовано применять многорядное расположение арматуры.

Между собой арматурные слои соединяются с помощью вертикальных опор, которые не позволяют верхнему ряду упасть.

Основная ширина плиты должна формироваться из равномерно расположенных ячеек. Шаг между арматурной проволокой как в поперечном, так и в продольном направлении, подбирается в зависимости от толщины монолита и нагрузки на него. Для деревянных домов проволоку можно вязать между собой на расстоянии 20–30 см, образуя квадратные ячейки. Оптимальным же шагом для кирпичных зданий считается расстояние 20 см.

Если же конструкция относительно легкая, тогда подобное значение допустимо увеличивать до 40 см. Торцы каждой плиты, согласно стандартным нормам, следует армировать с помощью П-образной арматуры. Ее длина должна равняться 2 толщинам самой монолитной плиты.

Данный фактор следует учитывать при проектировании конструкций и выборе армирующих элементов.

Поддерживающие каркасы (вертикальные стержни) устанавливают с шагом, который аналогичен параметрам расположения арматуры в сетке. Но иногда это значение может увеличиваться в два раза. Но используют это для фундаментов, которые не будут поддаваться очень сильным нагрузкам.

Зоны продавливания формируются с помощью решетки с уменьшенным шагом. Эти сегменты представляют собой часть плиты, на которой в последующем будет располагаться каркас здания (несущие стены). Если основная зона закладывалась с помощью квадратов со стороной 20 см, то в этом месте шаг должен быть примерно 10 см в обе стороны.

При обустройстве зоны сопряжения фундамента и монолитных стен, следует формировать так называемые выпуски. Они представляют собой вертикальные штыри арматуры, которые с помощью вязки соединены основным армирующим каркасом. Такая форма позволяет значительно увеличить прочность и обеспечить качественное соединение опоры с вертикальными элементами. Арматуру при монтаже выпусков следует загибать в виде буквы Г. При этом горизонтальная часть должна иметь длину равную 2 высотам фундамента.

Еще одной особенностью формирования армирующих каркасов является технология соединение проволоки. Сделать это можно несколькими основными способами:

  • Сварка. Длительный процесс, который возможен только для стальной арматуры. Используют ее для небольших монолитных плит с относительно минимальным количеством работы. Альтернативным вариантом является применение уже готовых сварных конструкций, изготовленных на производстве. Это позволяет значительно ускорить процесс формирования каркаса. Недостатком подобного соединения является то, что на выходе получается жесткая конструкция.
  • Вязка. Соединение арматуры осуществляется с помощью стальной тонкой проволоки (диаметр 2–3 мм). Скрутка выполняется специальными приспособлениями, позволяющими немного ускорить процесс. Данный способ является довольно трудоемким и длительным. Но при этом арматура жестко не связывается между собой, что позволяет ей адаптироваться к определенным колебаниям или нагрузкам.

Технологию армирования фундамента можно описать следующими последовательными действиями:

  • Подготовка основания. Монолитные плиты располагаются на своеобразной подушке, которую формируют из щебня и песка. Важно получить прочное и ровное основание. Иногда перед заливкой бетона на почву стелют специальные гидроизоляционные материалы, предотвращающие проникновение влаги к бетону из грунта.
  • Формирование нижнего армирующего слоя. Арматуру последовательно располагают изначально в продольном, а затем в поперечном направлении. Связывают ее с помощью проволоки, формируя квадратные ячейки. Чтобы металл не выступал из бетона после его заливки, нужно полученную конструкцию немного приподнять. Для этого под нее подкладывают небольшие опоры (стулья) из металла, высота которых подбирается в зависимости от высоты монолитной плиты (2–3 см). Желательно, чтобы эти элементы были изготовлены из металла. Таким образом, непосредственно под сеткой образуется пространство, которое заполнится бетоном и закроет металл.
  • Обустройство вертикальных опор. Изготавливают их из той же арматуры, что и саму сетку. Проволоку изгибают таким образом, чтобы получить каркас, на который может опереться верхний ряд.
  • Формирование верхнего слоя. Сетку конструируют аналогичным образом, как это делалось для нижнего ряда. Здесь же используется тот же размер ячеек. Крепят конструкцию к вертикальным опорам одним из известных методов.
  • Заливка. Когда армирующий каркас готов, его заливают бетоном. Сверху и с боков над сеткой формируют также защитный слой. Важно, чтобы металл не проступал сквозь материал после застывания фундамента.

Как рассчитать?

Одним из важных элементов является расчет технических характеристик стержней арматуры. В большинстве случаев шаг сетки равняется 20 см. Поэтому особое внимание следует уделить вычислению других параметров. Начинается процедура с определения диаметра арматуры. Состоит этот процесс из таких последовательных шагов:

  • В первую очередь нужно определить поперечное сечение фундамента. Вычисляется она для каждой из стороны плиты. Для этого нужно толщину будущего фундамента умножить на длину. К примеру, для плиты 6 х 6 х 0,2 м этот показатель будет равняться 6 х 0,2 = 1,2 м2.
  • После этого нужно вычислить минимальную площадь арматуры, которую следует применять для определенного ряда. Она составляет 0,3 процента от поперечного сечения (0,3 х 1,2 = 0,0036 м2 или 36 см2). Этот коэффициент следует использовать при расчете каждой из сторон. Чтобы вычислить подобное значение для одного ряда следует просто разделить полученную площадь пополам (18 см2).
  • Узнав общую площадь, можно посчитать количество арматурных стержней, которые следует использовать для одного ряда. Обратите внимание, что это касается только сечения и не учитывается количество проволоки, которую укладывают в продольном направлении. Чтобы узнать количество стержней, следует вычислить площадь одного. Затем общую площадь разделить на полученное значение. Для 18 см2 применяют 16 элементов диаметром 12 мм или 12 элементов диаметром 14 мм. Узнать эти параметры можно в специальных таблицах.

Чтобы упростить подобные процедуры расчета, следует составить чертеж. Еще одним шагом является подсчет количества арматуры, которую следует приобрести для фундамента. Вычислить это довольно просто всего за несколько шагов:

  1. В первую очередь нужно узнать длину каждого ряда. При этом вычисляется это в обоих направлениях, если фундамент имеет прямоугольную форму. Обратите внимание, что длина должна быть меньше на 2–3 см с каждой стороны, чтобы фундамент мог закрыть металл.
  2. Когда вы знаете длину, можно вычислить количество стержней в одном ряду. Для этого нужно полученное значение разделить на шаг решетки и округлить в большую сторону результирующее число.
  3. Чтобы узнать общий метраж, следует провести описанные ранее операции для каждого ряда и сложить результат вместе.

Советы

Формирование монолитного фундамента может осуществляться различными способами. Чтобы получить качественную конструкцию, следует придерживаться таких простых советов:

  • Арматуру следует располагать в толщине бетона, чтобы предотвратить быстрое развитие коррозии металла. Поэтому специалисты рекомендуют «топить» проволоку с каждой стороны плиты на глубину 2–5 см в зависимости от толщины плиты.
  • Использовать для армирования фундаментов следует только арматуру класса А400. Ее поверхность покрыта специальной «елочкой», увеличивающей связь с бетоном после застывания. Не следует применять изделия более низкого класса, так как они не способны обеспечить нужную прочность конструкции.
  • При соединении проволоку следует укладывать с нахлестом около 25 см. Это позволит создать более жесткий и надежный каркас.

Армированный монолитный фундамент – это прекрасное основание для многих типов зданий. Выполняя его строительство, придерживайтесь стандартных рекомендаций, и вы получите долговечную и надежную конструкцию.

Более подробно про армирование фундаментной плиты расскажет следующее видео.

Руководство «Руководство по проектированию железобетонных конструкций с безбалочными перекрытиями»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл. ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

Конструктивные требования по армированию балок и плит перекрытия

Продольное армирование

Согласно СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» п. 8.3.6: «В железобетонных линейных конструкциях и плитах наибольшие расстояния между осями стержней продольной арматуры, обеспечивающие эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций, а также ограничение ширины раскрытия трещин между стержнями арматуры, должны быть не более:

— в железобетонных балках и плитах:

200 мм — при высоте поперечного сечения, h ≤ 150 мм;

1,5h и 400 мм — при высоте поперечного сечения h > 150 мм;«

Понимать этот пункт следует так. Например рассчитывается однопролетная плита перекрытия высотой до 150 мм и по расчету для армирования 1 м ширины такой плиты требуется 3.43 см2 арматуры. Согласно таблицы 170.2 для армирования можно использовать 1 стержень диаметром 22 мм, 2 стержня диаметром 16 мм, 3 стержня диаметром 14 мм, 4 стержня диаметром 12 мм, 5 стержней диаметром 10 мм, 7 стержней диаметром 8 мм и т.д. Так вот, для армирования такой плиты следует принимать не менее 5 стержней диаметром 10 мм. Именно это и обеспечит более равномерное распределение напряжений и деформаций и более эффективное вовлечение в работу бетона. Потому как расчетная схема и реальная работа конструкции — две большие разницы и когда мы рассматриваем материал 1 м ширины железобетонной плиты, как обладающий одинаковыми свойствами по всей ширине, мы делаем очень большое допущение. А чем более равномерно по рассматриваемой ширине будет распределена арматура, тем ближе будет расчетная схема к реальной работе конструкции.

А в Пособии к СП 52-101.2003 данный пункт дополнен следующей рекомендацией (п. 5.13):

«При армировании неразрезных плит сварными рулонными сетками допускается вблизи промежуточных опор все нижние стержни переводить в верхнюю зону.

Неразрезные плиты толщиной не более 80 мм допускается армировать одинарными плоскими сетками без отгибов

В данном случае речь идет о плитах перекрытия, которые могут рассматриваться как многопролетные балки (пример расчета такого перекрытия см. в статье «Расчет монолитного ребристого перекрытия»). Соответственно в таких плитах возникает момент не только в пролете, но и на промежуточных опорах. И если подобрать арматуру таким образом, что она будет воспринимать моменты, действующие на промежуточных опорах, то армирование можно выполнять одной сеткой для верхней и для нижней зоны сечения, выполняя переход из верхней зоны в нижнюю или наоборот в местах, где расчетный момент, действующий на поперечное сечение плиты, равен нулю. Выглядит это примерно так:

Рисунок 401.1. Варианты армирования монолитной неразрезной плиты б) сварными рулонными сетками с переходом в верхнюю зону сечения на промежуточных опорах, в) сварными одинарными плоскими сетками г) отдельными стержнями (одиночной арматурой).

Ну а теперь пора переходить к не менее важному п. 8.3.7 (5.14 в Пособии): «В балках и ребрах шириной более 150 мм число продольных рабочих растянутых стержней в поперечном сечении должно быть не менее двух. При ширине элемента 150 мм и менее допускается устанавливать в поперечном сечении один продольный стержень

Данная рекомендация основана все на том же требовании обеспечить эффективное вовлечение в работу бетона, а также максимально возможное перераспределение напряжений и деформаций. Дело в том, что в балках и ребрах монолитного ребристого перекрытия шириной > 150 мм может поместиться 2 стержня арматуры с учетом требуемой толщины защитного слоя бетона и соблюдении минимального расстояния между стержнями при ожидаемом максимальном размере крупного наполнителя бетонной смеси и этим нужно пользоваться.

Согласно п. 8.3.8 (5.15): «В балках до опоры следует доводить стержни продольной рабочей арматуры с площадью сечения не менее 1/2 площади сечения стержней в пролете и не менее двух стержней.

В плитах до опоры следует доводить стержни продольной рабочей арматуры на 1 м ширины плиты с площадью сечения не менее 1/3 площади сечения стержней на 1 м ширины плиты в пролете и не менее двух стержней. «

Данный пункт повествует нам о крайних опорах многопролетных неразрезных плит и балок или просто об опорах однопролетных балок и плит. А также о том что даже если изгибающий момент в точках начала опоры однопролетных балок и плит, а также на крайних опорах многопролетных плит и балок равен нулю, то все равно для надлежащей анкеровки арматуру следует предусматривать до опоры и даже дальше. Насколько дальше, на то есть отдельный пункт (5.35). Тем не менее этот пункт не запрещает заводить за грань опоры всю расчетную арматуру, если это арматура периодического профиля.

А в СНиП 2.03.01-84 подобный пункт ((5.20)) дополнен следующей рекомендацией: «В плитах расстояния между стержнями, заводимыми за грань опоры, не должны превышать 400 мм, причем площадь сечения этих стержней на 1 м ширины плиты должна составлять не менее 1/3 площади сечения стержней в пролете, определенной расчетом по наибольшему изгибающему моменту.«

Из чего следует, что даже если расстояние между стержнями продольной арматуры будет принято согласно указанных выше рекомендаций, а именно не более 200 мм, то все равно за грань опоры придется заводить половину всех продольных стержней. И только если расстояние между стержнями продольной арматуры будет приниматься около 130 мм, то можно заводить за грань опоры третью часть стержней.

И тут возникает очень важный вопрос: а на сколько можно не доводить до грани опоры продольные стержни арматуры в однопролетных балках и плитах и на крайних опорах многопролетных балок и плит? К сожалению ни один из вышеперечисленных нормативных документов прямого ответа на этот вопрос не дает, а приводятся только формулы, да таблицы, в которых мы и попробуем сейчас разобраться.

Например, все для той же однопролетной плиты, рассматриваемой как балка на шарнирных опорах длиной l = 3 м, требуемое сечение составляет 3.43 см2. Однако арматура с таким сечением необходима только посредине плиты, где изгибающий момент максимальный. На опорах, согласно принятой расчетной схеме момент равен нулю и арматура вроде как вообще не требуется, однако с целью анкеровки часть арматуры все же заводится за грань опоры. И хотя нет прямой зависимости между значением изгибающего момента и требуемой площадью арматуры мы все же предположим такую зависимость, получив в итоге небольшой запас по прочности.

Итак, если планируется не доводить до опор половину продольных стержней, то эту половину следует доводить до точки, в которой согласно эпюре моментов значение изгибающего момента будет в 2 раза меньше, т.е. М = ql2/16 плюс расстояние, необходимое для анкеровки арматуры в растянутом бетоне.

Согласно уравнению моментов:

Мx = qlx/2 — qx2/2 = ql2/16

тогда

x = 0.146l или примерно 438 мм (методы решения квадратных уравнений здесь не приводятся)

Для арматуры периодического профиля минимально допустимая длина анкеровки в растянутом бетоне составляет согласно Таблице 328.1 не менее 20d = 200 мм, не менее 250 мм, а также не менее (0.7·3600/117 + 11)10 = 325 мм (пояснения к формуле там же, где и таблица). Таким образом обрываемую арматуру можно не доводить до граней опор на 438 — 325 = 113 мм.

Как видим, экономия при обрывании арматуры в пролете не то чтобы сумасшедшая и потому при выполнении 1-2 плит лучше довести все продольные стержни до опор. Так оно надежней будет. Да и перераспределение усилий в плите при этом будет более равномерным.

Ну и еще одно требование, относящееся к балкам, достаточно редко встречающимся в малоэтажном строительстве, но тем не менее (п. 5.16): «В изгибаемых элементах при высоте сечения более 700 мм у боковых граней должны ставиться конструктивные продольные стержни с расстояниями между ними по высоте не более 400 мм и площадью сечения не менее 0,1% площади сечения бетона, имеющего размер, равный по высоте элемента расстоянию между этими стержнями, по ширине — половине ширины ребра элемента, но не более 200 мм

На первый взгляд такое требование выглядит нелогичным — зачем устанавливать арматуру приблизительно посредине высоты сечения, т. е. там, где растягивающие или сжимающие напряжения минимальны или их вовсе нет? Тем не менее нельзя забывать о том, что стержни поперечной арматуры могут работать на сжатие, а значит чем меньше их расчетная длина, тем больше устойчивость. Соответственно установка дополнительных продольных стержней, особенно при сварном каркасе, уменьшает расчетную длину стержней поперечного армирования как минимум вдвое.

Примечание: выражение в данном пункте «имеющего размер, равный по высоте элемента расстоянию между этими стержнями, по ширине — половине ширины ребра элемента, но не более 200 мм» для меня тайна великая есмь. Причем в СНиПе этот пункт формулируется практически также. Предполагаю, что это как-то связано с балками таврового сечения, но утверждать не буду.

Кстати, пора поговорить о поперечном армировании.

Поперечное армирование

п.8.3.9: «Поперечную арматуру следует устанавливать исходя из расчета на восприятие усилий, а также с целью ограничения развития трещин, удержания продольных стержней в проектном положении и закрепления их от бокового выпучивания в любом направлении.

Поперечную арматуру устанавливают у всех поверхностей железобетонных элементов, вблизи которых ставится продольная арматура.«

Суть этого требования в том, что поперечная арматура никогда не помешает. И даже если по расчету не требуется, тем не менее будет способствовать более равномерному распределению напряжений в сечениях ж/б элемента.

Согласно п. 8.3.10 «…Диаметр поперечной арматуры в вязаных каркасах изгибаемых элементов принимают не менее 6 мм.

В сварных каркасах диаметр поперечной арматуры принимают не менее диаметра, устанавливаемого из условия сварки с наибольшим диаметром продольной арматуры

Требования данного пункта, на мой взгляд очевидны и дополнительных комментариев не требуют. В том смысле, что арматуру диаметром 5 мм трудно приварить к арматуре диаметром 30 мм.

Согласно п. 8.3.11: «В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0,5 h0 и не более 300 мм.

В сплошных плитах, а также в часторебристых плитах высотой менее 300 мм и в балках (ребрах) высотой менее 150 мм на участке элемента, где поперечная сила по расчету воспринимается только бетоном, поперечную арматуру можно не устанавливать.

В балках и ребрах высотой 150 мм и более, а также в часторебристых плитах высотой 300 мм и более, на участках элемента, где поперечная сила по расчету воспринимается только бетоном, следует предусматривать установку поперечной арматуры с шагом не более 0,75 h0 и не более 500 мм

Тут тоже все более менее понятно и как бы уточнение п. 8.3.9.

А кроме того из этого пункта следует вывод, что даже если в сжатой зоне балки высотой более 150 мм по расчету продольная арматура не требуется, то по конструктивным требованиям ее следует установить. Иначе к чему вверху крепить поперечную арматуру, чтобы обеспечить удержание стержней в проектном положении при бетонировании и в процессе набора прочности бетона (имеются в виду сварные плоские каркасы)? При этом диаметр конструктивной продольной арматуры можно принимать в 1. 5-2 раза меньше, чем расчетной продольной арматуры.

А в Пособии за этим следует следующий пункт (5.22): «Отогнутые стержни арматуры должны предусматриваться в изгибаемых элементах при армировании их вязаными каркасами. Отгибы стержней должны осуществляться по дуге радиусом не менее 10d. В изгибаемых элементах на концах отогнутых стержней должны устраиваться прямые участки длиной не менее 0,8lan, принимаемой согласно указаниям п.5.32, но не менее 20d в растянутой и 10d — в сжатой зоне.

Прямые участки отогнутых гладких стержней должны заканчиваться крюками.

Расстояние от грани свободной опоры до верхнего конца первого отгиба (считая от опоры) должно быть не более 50 мм.

Угол наклона отгибов к продольной оси элемента следует принимать в пределах 30 — 60°, рекомендуется принимать угол 45°

Как выглядит такой отгиб, можно посмотреть все на том же рис. 401.1 г). А еще смысл этого пункта в том, что если вы делаете вязаный каркас, то обрыв арматуры, не доводимой до грани опоры, рассчитывать вовсе не обязательно. Достаточно выполнить требования данного пункта. И кроме того из этого пункта следует, что вязанные каркасы для балок с 2 стержнями в нижней растянутой зоне нежелательны, надежнее делать для балок сварные каркасы.

Согласно п. 8.3.14: «В элементах, на которые действуют крутящие моменты, поперечная арматура (хомуты) должна образовывать замкнутый контур

Как правило крутящие моменты могут возникать в перемычках наружных стен и прочих балках, к которым нагрузка приложена не по центру тяжести сечения. А потому для таких элементов лучше использовать поперечную арматуру согласно указанному пункту, даже если расчет на действие крутящих моментов не проводился.

8.3.15 Поперечную арматуру в плитах в зоне продавливания в направлении, перпендикулярном сторонам расчетного контура, устанавливают с шагом не более 1/3 h0 и не более 300 мм. Стержни, ближайшие к контуру грузовой площади, располагают не ближе h0/3 и не далее h0/2 от этого контура. При этом ширина зоны постановки поперечной арматуры (от контура грузовой площади) должна быть не менее 1/5 h0.

Расстояния между стержнями поперечной арматуры в направлении, параллельном сторонам расчетного контура, принимают не более 1/4 длины соответствующей стороны расчетного контура.

8.3.16 Расчетную поперечную арматуру в виде сеток косвенного армирования при местном сжатии (смятии) располагают в пределах расчетной площади Ab,max (6.2.43). При расположении грузовой площади у края элемента сетки косвенного армирования располагают по площади с размерами в каждом направлении не менее суммы двух взаимно перпендикулярных сторон грузовой площади (рисунок 6.11).

По глубине сетки располагают:

— при толщине элемента более удвоенного большего размера грузовой площади — в пределах удвоенного размера грузовой площади;

— при толщине элемента менее удвоенного большего размера грузовой площади -; в пределах толщины элемента.

8.3.17 Поперечная арматура, предусмотренная для восприятия поперечных сил и крутящих моментов, а также учитываемая при расчете на продавливание, должна иметь надежную анкеровку по концам путем приварки или охвата продольной арматуры, обеспечивающую равнопрочность соединений и поперечной арматуры.

Данные пункты пока оставляю без комментариев.

Возможно со временем я для большего удобства пользования разобью данные требования по категориям типа: «требования при армировании плит и балок сварными каркасами из арматуры периодического профиля», «требования при армировании плит и балок вязаными каркасами». А может и будут отдельные категории для балок и для плит, но пока некогда.
