Бетонная подготовка под фундамент: требования СНиП, устройство подбетонки

Дата: 27 октября 2018

Просмотров: 10069

Содержание

  • Нормативные документы
  • Разновидности подготовки
  • Главные задачи подбетонки
  • Стадии подготовительных мероприятий
  • Требования к расчетной части
  • Готовим котлован
  • Выполнение армирования
  • Особенности бетонной подготовки
  • Выполнение щебеночной подготовки
  • Применение профильных мембран
  • Итоги

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Нормативные документы

Требованиям, каких нормативных документов и правил, должно соответствовать устройство бетонной подготовки под фундамент?

При осуществлении промышленного и гражданского строительства сооружение любых видов конструкций подчиняется специальным положениям, приведенным в отраслевых и государственных стандартах, строительных нормах и правилах, а также сводах правил. Главной документацией, регламентирующей специфику работ, являются:

  • СНиП 52–01, выпущенные в 2003 году, посвящены конструкциям из бетона и железобетона;
  • СП 50–101, утвержденные в 2004 году, содержащие требования к проектированию и устройству оснований фундаментов;
  • СП 52–101 (2003), посвященные конструкциям без предварительно напряженной арматуры;
  • СНиП 2. 02.01, разработанные в 1983 году, регламентирующие параметры оснований объектов строительства;
  • СП 63.13330.2012 – свод правил, объединяющий требования к строительным сооружениям.

Указанные стандарты четко определяют особенности мероприятий, связанных с устройством фундаментов, их проектированием. Они учитывают:

  • Особенности почвы на участке строительства.
  • Специфику объекта застройки.
  • Требования экологичности.
  • Действующие усилия.
  • Степень сейсмической активности.

Требования нормативных документов подлежат неукоснительному выполнению строительными компаниями и организациями, осуществляющими проектные работы.

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям

Разновидности подготовки

Требования строительных норм и сводов правил предусматривают, что для формирования основания необходимо выполнять один из указанных видов подготовки. Перечислим возможные варианты:

  • основа из тощего бетона, характеризующегося невысокой маркой, малым процентным содержанием вяжущих ингредиентов;
  • щебеночная подготовка под основу, толщиной 200 мм, обеспечивающая значительное снижение расхода цемента. Щебень уплотняют, заливают раствором битума;
  • профильное мембранное основание, объединяющее особенности указанных выше видов работ.

Повышенную прочность обеспечивает первый вариант, после которого удобнее выполнять дальнейшие работы по обустройству фундамента. Остановимся на нем подробно.

Главные задачи подбетонки

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий. Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций

Основные функции:

  • Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
  • Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
  • Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
  • Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Стадии подготовительных мероприятий

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

  • расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
  • обустройства зоны работ;
  • формирование площадки.

Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень

Требования к расчетной части

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

  • При наличии серьезных сжимающих усилий.
  • При расположении объекта строительства вблизи насыпей, склонов или откосов.
  • При обустройстве подошвы фундамента, расположенной на слабых почвах.

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

Готовим котлован

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

  • обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
  • планировку и подчистку дна выемки;
  • уплотнение рыхлой почвы с использованием вибрационных плит;

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

  • дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
  • подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
  • трамбование массива;
  • нанесение гидроизоляционного слоя из пленки или полотен рубероида;
  • сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Выполнение армирования

Согласно строительным нормам, бетонная подготовка под фундамент предусматривает необходимость усиления бетонного массива стальной арматурой. Это мероприятие улучшает надежность находящейся ниже нулевой отметки части постройки, усиливает подбетонку.

Усиление основы осуществляется стальными сетками, связанными специальной проволокой диаметром 8 миллиметров. Конструкция укладывается на основание до заполнения опалубки смесью. Стандарты предусматривают установку вертикально расположенных стальных прутьев, обеспечивающих прочную связь фундамента с основой. Стальные прутки должны возвышаться над поверхностью основания не менее чем на 20 сантиметров.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

  • Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
  • Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
  • Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
  • Удаление воздушных пузырьков производится путем трамбования смеси.
  • Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Бетонная подготовка под фундамент особенно актуальна, если строительные мероприятия осуществляются в зимнее время, поскольку ровная поверхность облегчает дальнейшее выполнение предусмотренных проектом фундаментных работ.

Выполнение щебеночной подготовки

Использование подготовленных оснований на базе щебня позволяет уменьшить затраты на выполнение строительных мероприятий. Ведь экономится цемент, а объем расходов на приобретение щебня вполне приемлемый. Щебеночная подготовка под основание допускается сводом правил и строительными нормами. При этом толщина слоя должна быть порядка 20 сантиметров. Слой щебня должен быть тщательно утрамбован, залит жидким битумом. Заливка битумного раствора выполняется, если необходимо максимально насытить почву или сформировать гидроизолирующую битумную пленку. Указанный метод не обеспечивает высокой жесткости подложки, затрудняет выполнение фундаментных мероприятий. Он широко распространен для малоответственных строительства объектов технического назначения, подсобных помещений и вспомогательных построек.

Применение профильных мембран

Сборники строительных норм и правил при подготовке оснований предусматривают использование современных технологических решений, к которым принадлежат мембраны профильного типа. Их применение упрощает процесс формирования основы, так как исключаются виды работ, связанные с бетонированием. Отсутствие «мокрых» этапов работ обеспечивает экономию ресурсов, упрощает процесс монтажа основы. Результат – сокращение времени подготовительных мероприятий.

Итоги

Внимательно изучив сборники с действующими строительными нормами и сводом правил, строители и проектировщики получат полное представление о требованиях к мероприятиям по подготовке основания. После выполнения подготовительных работ с соблюдением рекомендаций нормативных документов, объект строительства будет отличаться прочностью, повышенной устойчивостью и сможет длительное время эксплуатироваться. Ведь бетонная подушка – оптимальное решение для обеспечения надежности строения!

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Бетонная подготовка под фундамент

Содержание

  1. Бетонная подготовка под фундамент: строительные нормы и правила подбетонки.
  2. Нормативные документы.
  3. Разновидности подготовки.
  4. Главные задачи подбетонки.
  5. Стадии подготовительных мероприятий.
  6. Требования к расчетной части.
  7. Готовим котлован.
  8. Выполнение армирования.
  9. Особенности бетонной подготовки.
  10. Выполнение щебеночной подготовки.
  11. Применение профильных мембран.
  12. Бетонная подготовка под фундамент: для чего нужна, виды и порядок выполнения.
  13. Для чего нужна подготовка под фундамент.
  14. Виды подготовки.
  15. Подушка из щебня.
  16. Профильные мембраны.
  17. Порядок выполнения бетонной подготовки.

Бетонная подготовка под фундамент: строительные нормы и правила подбетонки.

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и Свод Правил, рекомендации которых рассмотрим далее более детально.



Устройство бетонной подготовки под фундамент.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки.

Нормативные документы.

Требованиям, каких нормативных документов и правил, должно соответствовать устройство бетонной подготовки под фундамент?

При осуществлении промышленного и гражданского строительства сооружение любых видов конструкций подчиняется специальным положениям, приведенным в отраслевых и государственных стандартах, строительных нормах и правилах, а также сводах правил. Главной документацией, регламентирующей специфику работ, являются:

  • СНиП 52–01, выпущенные в 2003 году, посвящены конструкциям из бетона и железобетона;
  • СП 50–101, утвержденные в 2004 году, содержащие требования к проектированию и устройству оснований фундаментов;
  • СП 52–101 (2003), посвященные конструкциям без предварительно напряженной арматуры;
  • СНиП 2. 02.01, разработанные в 1983 году, регламентирующие параметры оснований объектов строительства;
  • СП 63.13330.2012 – свод правил, объединяющий требования к строительным сооружениям.

Указанные стандарты четко определяют особенности мероприятий, связанных с устройством фундаментов, их проектированием. Они учитывают:

  • Особенности почвы на участке строительства.
  • Специфику объекта застройки.
  • Требования экологичности.
  • Действующие усилия.
  • Степень сейсмической активности.

Требования нормативных документов подлежат неукоснительному выполнению строительными компаниями и организациями, осуществляющими проектные работы.

Бетонная подготовка под ленточный фундамент.

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям.

Разновидности подготовки.

Требования строительных норм и сводов правил предусматривают, что для формирования основания необходимо выполнять один из указанных видов подготовки. Перечислим возможные варианты:

  • основа из тощего бетона, характеризующегося невысокой маркой, малым процентным содержанием вяжущих ингредиентов;
  • щебеночная подготовка под основу, толщиной 200 мм, обеспечивающая значительное снижение расхода цемента. Щебень уплотняют, заливают раствором битума;
  • профильное мембранное основание, объединяющее особенности указанных выше видов работ.

Повышенную прочность обеспечивает первый вариант, после которого удобнее выполнять дальнейшие работы по обустройству фундамента. Остановимся на нем подробно.

Главные задачи подбетонки.

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий. Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?



Бетонная подготовка под фундамент ГЭСН.

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций.

  • Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
  • Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
  • Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
  • Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Стадии подготовительных мероприятий.

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

  • расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
  • обустройства зоны работ;
  • формирование площадки.



СП бетонная подготовка под фундамент.

Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень.

Требования к расчетной части.

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

  • При наличии серьезных сжимающих усилий.
  • При расположении объекта строительства вблизи насыпей, склонов или откосов.
  • При обустройстве подошвы фундамента, расположенной на слабых почвах.

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

Готовим котлован.

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

  • обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
  • планировку и подчистку дна выемки;
  • уплотнение рыхлой почвы с использованием вибрационных плит;
Бетонная подготовка под фундамент СНиП.

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки.

  • дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
  • подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
  • трамбование массива;
  • нанесение гидроизоляционного слоя из пленки или полотен рубероида;
  • сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Выполнение армирования.

Согласно строительным нормам, бетонная подготовка под фундамент предусматривает необходимость усиления бетонного массива стальной арматурой. Это мероприятие улучшает надежность находящейся ниже нулевой отметки части постройки, усиливает подбетонку.

Усиление основы осуществляется стальными сетками, связанными специальной проволокой диаметром 8 миллиметров. Конструкция укладывается на основание до заполнения опалубки смесью. Стандарты предусматривают установку вертикально расположенных стальных прутьев, обеспечивающих прочную связь фундамента с основой. Стальные прутки должны возвышаться над поверхностью основания не менее чем на 20 сантиметров.

ЕНиР бетонная подготовка под фундамент.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения.

Особенности бетонной подготовки.

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

  • Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
  • Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
  • Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
  • Удаление воздушных пузырьков производится путем трамбования смеси.
  • Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

ЕНиР устройство бетонной подготовки под фундаменты.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см.

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Бетонная подготовка под фундамент особенно актуальна, если строительные мероприятия осуществляются в зимнее время, поскольку ровная поверхность облегчает дальнейшее выполнение предусмотренных проектом фундаментных работ.

Выполнение щебеночной подготовки.

Использование подготовленных оснований на базе щебня позволяет уменьшить затраты на выполнение строительных мероприятий. Ведь экономится цемент, а объем расходов на приобретение щебня вполне приемлемый. Щебеночная подготовка под основание допускается сводом правил и строительными нормами. При этом толщина слоя должна быть порядка 20 сантиметров. Слой щебня должен быть тщательно утрамбован, залит жидким битумом. Заливка битумного раствора выполняется, если необходимо максимально насытить почву или сформировать гидроизолирующую битумную пленку. Указанный метод не обеспечивает высокой жесткости подложки, затрудняет выполнение фундаментных мероприятий. Он широко распространен для малоответственных строительства объектов технического назначения, подсобных помещений и вспомогательных построек.

Применение профильных мембран.

Сборники строительных норм и правил при подготовке оснований предусматривают использование современных технологических решений, к которым принадлежат мембраны профильного типа. Их применение упрощает процесс формирования основы, так как исключаются виды работ, связанные с бетонированием. Отсутствие «мокрых» этапов работ обеспечивает экономию ресурсов, упрощает процесс монтажа основы. Результат – сокращение времени подготовительных мероприятий.

Внимательно изучив сборники с действующими строительными нормами и сводом правил, строители и проектировщики получат полное представление о требованиях к мероприятиям по подготовке основания. После выполнения подготовительных работ с соблюдением рекомендаций нормативных документов, объект строительства будет отличаться прочностью, повышенной устойчивостью и сможет длительное время эксплуатироваться. Ведь бетонная подушка – оптимальное решение для обеспечения надежности строения!

Бетонная подготовка под фундамент: для чего нужна, виды и порядок выполнения.

Перед возведением фундамента, помимо предварительных расчетов, необходимо особым образом подготовить строительную площадку. В частности, важным моментом является укладка подушки. Так называемая бетонная подготовка под фундамент по СНИПу50-101-2004 выполняется с использованием щебня или тощего бетона.

Далее мы подробней рассмотрим устройство бетонной подготовки под фундамент.

Бетонная подготовка под фундамент СНиП.

Подготовка под основание.

Для чего нужна подготовка под фундамент.

В первую очередь надо разобраться, зачем вообще нужна подготовка?

Если речь идет о заливке бетона, а не возведении конструкции из готовых блоков, то она позволяет решить сразу несколько задач одновременно:

  • Защищает бетонную массу от утечки жидкости, благодаря чему улучшаются показатели качества основания.
  • Противодействует давлению грунта и ослабляет его негативное влияние на конструкцию.
  • Обеспечивает удобство при установке арматурного каркаса своими руками, так как процедура выполняется на ровной поверхности.



Бетонная подготовка под монолитные фундаменты.

Подушка из гравия.

Виды подготовки.

Как уже было сказано выше, допускается несколько вариантов обустройства площадки под основание – с использованием:

Теперь подробней рассмотрим особенности каждого варианта.

Подушка из щебня.

Данный вид обустройства площадки используют для экономии средств, так как цена щебня низкая самого по себе, к тому же он уменьшает расход цемента. Толщина слоя подушки должен составлять не менее 20-ти см.



Толщина бетонной подготовки под фундамент.

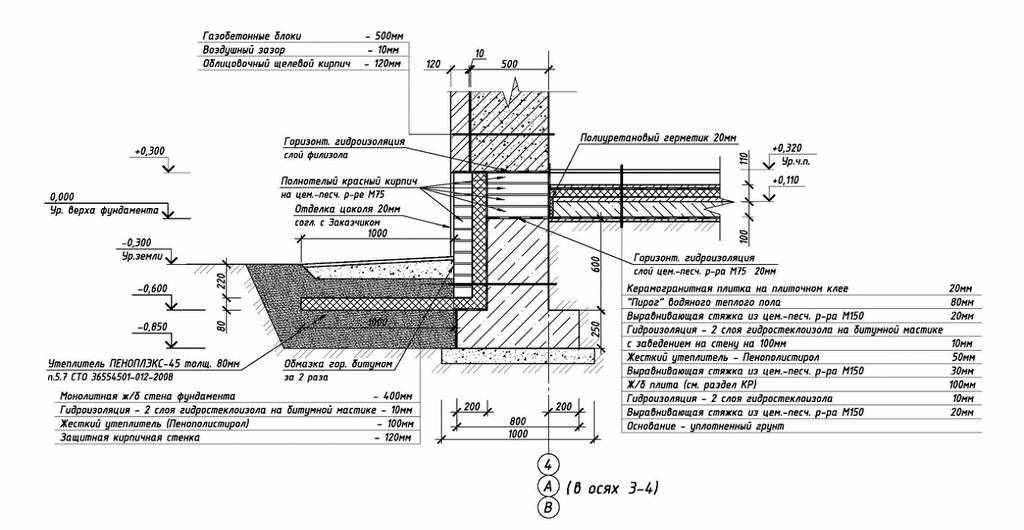

Схема основания типа фундаментная плита.

Укладывается такая подушка в следующем порядке:

  • В первую очередь на дно траншеи или котлована (если выполняется бетонная подготовка под фундаментную плиту) засыпается щебень или гравий.
  • Затем слой тщательно утрамбовывается.
  • После этого щебень заливается битумом.

К недостаткам такой технологии относится недостаточная жесткость подложки. К тому же строить фундамент на щебне не очень удобно. Поэтому такую подушку применяют, как правило, при строительстве технических и вспомогательных подсобных зданий.



ГЭСН устройство бетонной подготовки под фундаменты.

На фото — бетонная подушка.

Данный вариант обустройства подложки обеспечивает наиболее правильный процесс возведения фундамента. Кроме того, она исключает возможность просадки грунта.

Следует отметить, что тощий бетон является далеко не самым дешевым вариантом, однако используется он довольно часто. Особенностью тощего раствора является то, что в нем содержится не более 6 процентов цемента, остальную же часть составляет песок, гравий и щебень.

Толщина подложки составляет 50-100 мм. Этот показатель зависит от веса будущего строения, вида грунта и уровня подземных вод.

Совет! При возведении подушки из щебня, лучше использовать материал мелких и средних фракций.

Чаще всего бетонную подушку используют при строительстве ленточных и плитных армированных конструкций. Это связано с особенностями технологического процесса, предусматривающего жесткий монтаж сеток и каркасов в тело будущего основания.

Кроме того, выполнять строительство на бетоне значительно проще, особенно в зимнее время года.

Профильные мембраны.

Данная технология является современным вариантом подготовки под фундамент, которая является альтернативой использованию щебня или бетона. Ее особенностью является отсутствие мокрых работ. Кроме того, этот метод позволяет ускорить строительный процесс и сэкономить средства.



Зачем нужна бетонная подготовка под фундамент.

Траншеи под основание.

Порядок выполнения бетонной подготовки.

Теперь подробно рассмотрим, как выполняется бетонная подготовка с использованием тощего бетона.

Итак, инструкция выглядит следующим образом:

  • В первую очередь нужно выполнить разметку строительной площадки в соответствии с проектными данными.
  • После этого выкапываются траншеи на расчетную глубину. Если в качестве фундамента будет использоваться монолитная плита, следует выкопать котлован.
  • Затем отведенный под фундамент участок надо выровнять и засыпать слоем щебня толщиной около 10 см.
  • Слой щебня следует утрамбовать. Для этого можно использовать виброплиту.
  • Следующим шагом является монтаж опалубки высотой. Ее высота зависит от толщины слоя бетона, но должна быть не менее 15 см, так как это позволит удачно разместить армировку,и не более 30 см.
  • Далее подушку нужно усилить при помощи армирования, используя прутья сечением не менее 8 мм. Также можно применить для этих целей сетку.
  • После этого нужно выполнить бетонный раствор. В качестве связующего используется цемент марки М50 и выше.



Для чего нужна бетонная подготовка под фундамент.
  • Затем опалубку нужно залить бетоном под верхний край. Бетон при этом следует утрамбовать.
  • Далее необходимо вставить в раствор прутки арматуры, которые смогут скрепить фундамент с подушкой. Они должны возвышаться над бетоном примерно на 20-30 сантиметров.

На этом процесс подготовки подушки завершен. Осталось дождаться, пока окончательно застынет бетон и затем можно приступать к возведению фундамента.

Совет! После того как основание будет построено, может понадобиться его механическая обработка – выравнивание, выполнение в нем отверстий и т.д.подобные операции осуществляют алмазным инструментом, к примеру, зачастую выполняется алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами.

Бетонная подготовка под основание является важным этапом строительства фундамента. От него зависит качество последнего, а значит и долговечность всего строения. Поэтому выполнять подготовку необходимо ответственно, в соответствии с приведенной выше технологией.



Рекомендация: Хорошая обзорная статья, из нее узнаете, что такое подбетонка под фундамент. Подбетонка применяется для того, чтобы выровнять плоскость и снизить расход бетона выше классом. Потому что последующий бетон намного прочнее и стоимость его дороже, что сказывается на общей стоимости сметы. За перерасход нужно будет отчитываться. На ровной плоскости будет быстрее происходить монтаж конструкций и оборудования.

Укрепление фундамента — один из наиболее важных структурных аспектов проекта — Проект Wyoming Capitol Square

/ Гость

Когда Капитолий снова откроется в конце этого года, один из наиболее важных структурных аспектов проекта будет скрыт под ногами посетителей. Новые опоры фундамента, называемые микросваями, расположенные почти на 35 футов ниже фундамента Капитолия, укрепили 130-летнее здание, чтобы выдержать структурные изменения, необходимые для восстановления.

Процесс, называемый подкреплением, позволил существующему фундаменту Капитолия выдерживать более высокие нагрузки, чем первоначально предполагалось в конце 1880-х годов, и позволяет современным коммуникациям проходить под историческим фундаментом.

Подкрепление включало установку дополнительной глубокой опоры фундамента, называемой системой поддержки микросвай и игольчатых балок, чтобы лучше справиться с плохой плотностью грунта и историческими основаниями. Микросваи представляют собой элементы глубокого фундамента, сооруженные из высокопрочного композитного стального стержня с резьбой малого диаметра.

Завершенная в 2017 году система включала 621 микросваю, установленную на средней глубине 35 футов ниже фундамента.

Фундамент — Укрепление фундамента Капитолия

Часть задачи по укреплению фундамента включала в себя устранение трех различных существующих фундаментов из трех строительных кампаний: 1888 г. из бутового камня, 1890 г. из камня и 1917 г.

из бетона.

Типичные микросваи, стальные игольчатые балки и торкрет-монолит составляют основу процесса, используемого в Капитолии. Графика предоставлена ​​JE Dunn.

В рамках процесса крепления микросваи были забурены глубоко в землю рядом со стенами. Затем были вырыты небольшие траншеи, чтобы обнажить стену фундамента. Затем были вырезаны достаточно большие отверстия, чтобы вставить стальные игольчатые балки под прямым углом под существующий фундамент, как иглу через ткань. После закрепления игольчатых балок щель под фундаментом заделывают раствором, чтобы стена могла выдерживать вес. Процесс выполняется небольшими частями за один раз. После того, как фундамент был завершен, начались глубокие раскопки местности.

На первом этапе бетонные полы вдоль стен были вырыты до земли. Фото августа 2016 года в восточном крыле.

Микросвая строится путем бурения скважины, размещения арматуры и заливки скважины цементным раствором как единой системы. Буровая установка использует резьбовой винтообразный стержень с концевым наконечником для бурения почвы. Фотография сделана в западном крыле, декабрь 2016 г.

Во время установки этого стержня в отверстие закачивается цементный раствор, чтобы покрыть стержень и создать последнюю микросваю. Раствор передает нагрузку за счет трения от арматуры к основанию в зоне соединения. Фотография сделана в западном крыле в декабре 2016 года.

Затем стержни и цементный раствор оставляют в земле до тех пор, пока не будут проведены земляные работы и не будет выполнено соединение для привязки микросваи к существующим основаниям фундамента. Фото сделано в западном крыле, декабрь 2016 года.

Начало раскопок. Фото сделано в западном крыле, январь 2017 г.

Выемка грунта и установка стальных плит под фундаменты и стены. Фото сделано в западном крыле, январь 2017 г.

Остальные микросваи установлены. Участок с торчащими вверх стальными трубами — это место, где была построена новая вертикальная желобка, полая стена, позволяющая установить в здании механические, электрические и водопроводные системы.

Февраль 2017 года в западном крыле.

Игольчатая балка размещается под фундаментом перед выходом. Фото сделано в западном крыле в январе 2017 года.

Рабочий выкапывает фундамент вокруг вставленной игольчатой ​​балки.

Рабочий выкапывает фундамент вокруг вставленной игольчатой ​​балки.

Предварительная установка системы микросвай на фундамент с помощью гидравлического домкрата. Игольчатые балки предварительно нагружаются сверху микросвай до нижней части существующих фундаментов. Предварительное натяжение игольчатой ​​балки и системы микросвай устраняет упругое перемещение стальных элементов, что позволяет прямолинейной конструкции оставаться в пределах жестких допусков на общую и дифференциальную осадки.

После того, как участок полностью выкопан, рабочие распыляют торкрет-бетон, который действует как раствор, на фундамент Капитолия примерно в 10 футах ниже пола уровня сада.

Раскопки завершены. Рабочий устанавливает арматурный фундамент для новой вертикальной желоба примерно на 12 футов ниже уровня пола сада. Фундамент покрыт набрызг-бетоном, который действует как раствор. Конец марта 2017 г.

К июлю 2017 г. была построена вертикальная шахта и по земле в помещении были проложены трубы.

См. одну смену номера

май 2015 г.

ноябрь 2016 г.

ноябрь 2016 г.

Декабрь 2016

Январь 2017 г.

Март 2017 г.

июль 2017 г.

май 2019 г.

Современное программное обеспечение для 3D-моделирования

Потребовалось активное сотрудничество для координации подземных механических, электрических, водопроводных (MEP) систем и систем микросвай. Компания JE Dunn использовала самое современное программное обеспечение для 3D-моделирования, чтобы согласовать план инженерных сетей и установку микросвай. Эта передовая технология позволила торговым партнерам перепроектировать или скорректировать окончательную компоновку, чтобы устранить дорогостоящие конфликты в полевых условиях во время установки.

Пример подземных систем ниже уровня сада Капитолия.

Фундамент под внешними стенами Капитолия

Гипобетон распыляется к западу от лестницы на северной стороне Капитолия.

Фундамент на южной наружной стене.

Фермерские конструкции … — Глава 5 Элементы конструкции: Фундаменты и фундаменты

Фермерские конструкции … — Глава 5 Элементы конструкции: Фундаменты и фундаменты
Фундаменты и фундаменты

Содержимое Предыдущий Следующий

Фундамент необходим для поддержки здания и нагрузки внутри или на здании.

Сочетание основание и фундамент распределяют нагрузку на подшипник поверхность и сохраняет уровень здания и отвес и уменьшает сводится к минимуму. При правильном проектировании должно быть небольшое или полное отсутствие трещин в фундаменте и отсутствие утечек воды. основание и фундамент должны быть изготовлены из материала, который не выходят из строя при наличии грунтовых или поверхностных вод. Перед основание для фундамента можно спроектировать, необходимо определить общую нагрузку, которую необходимо поддерживать.

Если по какой-то причине нагрузка сосредоточена в одном или нескольких области, которые необходимо учитывать. Однажды определяется нагрузка, несущие характеристики грунта участка должны быть изучены.

Почвенный подшипник

Самый верхний слой почвы редко подходит для основания. Почва, скорее всего, рыхлая, неустойчивая и содержит органические вещества. материал. Следовательно, необходимо снять верхний слой почвы и углубление траншеи для основания, чтобы обеспечить ровную, ненарушенную поверхность на весь фундамент здания. Если это неосуществимо из-за наклонного участка фундамент необходимо будет сделать ступенчатым. Эта процедура описана ниже и проиллюстрирована на рис. 5.5. Фундамент никогда не должен размещаться на засыпанном участке, если только было достаточно времени для консолидации. Обычно это занимает не менее одного года с нормальным количеством осадков. несущая способность грунта зависит от типа грунта и ожидаемый уровень влажности. В Таблице 5.6 приведены типичные допустимые почвенные ценности.

Таблица 5.6 Несущая способность грунта

Тип почвы кН/м
Мягкая, влажная, пастообразная или мутная почва 27 — 35
Аллювиальные почвы, суглинки, песчаные суглинок (глина +40 до 70% песка) 80 — 160
Супесчаный суглинок (глина +30% песок), влажная глина 215 — 270
Плотная глина, почти сухая 215 — 270
Твердая глина с очень мелкими песок — 430
Плотная сухая глина (густая слой) 320 — 540
Сыпучий песок 160 — 270
Плотный песок 215 — 320
Красная земля — 320
Муррам — 430
Плотный гравий 750 — 970
Камень — 1700

Обширное исследование почвы обычно не необходимо для небольших построек. Фундаменты и столбы может быть легко спроектирован так, чтобы поддерживать безопасную несущую способность грунта, обнаруженного на строительной площадке.

Дренаж площадки

Любое здание желательно располагать на хорошо дренированной земле Однако другие соображения, такие как подъездные пути, водоснабжение, существующие услуги или нехватка земли могут диктовать плохое осушенная территория.

Если необходимо использовать строительную площадку с плохим естественным дренажем, может быть улучшено за счет использования контурных перехватчиков дренажей или подземные дрены для перекрытия стока поверхностных вод или понизить уровень грунтовых вод. Апарн от защиты здание от повреждений от влаги, дренаж также улучшится стабильность грунта и снизить влажность участка. Рисунки 5.1 и 5.2 иллюстрируют эти методы.

Подземные дрены обычно прокладываются глубиной от 0,6 до 1,5 м и расположение труб, организованное в соответствии с уклоном земли. Расстояние между дренами будет варьироваться от 10 м для глинистых почв до 50 м для песок. Подземные дрены обычно формируются из глины, соединенной встык. трубы, проложенные в узких траншеях. В тех случаях, когда желательно поймать стекающую по поверхности воду, траншея засыпана почти до самого верха со щебнем либо непрерывно вдоль траншее или в карманах. Траншея, заполненная щебнем или щебнем обеспечит проход для воды и эффективен в борьбе с течет по поверхности. Трубы и траншеи, относящиеся к основным дренажная система участка может вызвать неравномерное оседание, если ее пропустят вблизи или под зданиями. Где нужен отдельный слив, т.е. окружают здание и устанавливаются не глубже фундамента, Используется для осушения котлована фундамента.

Рисунок 5.1 Контур слив интерцептора.

Рисунок 5.2 Участок недр стоки.

Фундамент

Фундамент представляет собой увеличенное основание фундамента, предназначенное для распределить строительную нагрузку на большую площадь грунта и обеспечить твердую, ровную поверхность для строительства фундамента стена.

Фундаментная стена, независимо от материала, использованного для ее конструкция должна возводиться на непрерывном фундаменте из литого конкретный. Несмотря на то, что основание будет покрыто и бедными смесями бетон считается удовлетворительным, прочная основа достаточно, чтобы сопротивляться растрескиванию, также помогает сохранить фундамент от растрескивание. Рекомендуется соотношение цемент-песок-щебень 1:3:5. с 311 л воды на мешок цемента 50 кг. Количество воды предполагает сухие заполнители. Если песок влажный, вода должна быть уменьшился на 4-5л.

Общая площадь фундамента определяется путем деления общая нагрузка, включая расчетную массу самого основания, по подшипнику путем деления площади на длину. Во многих случаях ширина, необходимая для легких хозяйственных построек, будет равна или меньше запланированной стены фундамента. В таком случае опора что несколько шире, чем фундамент, все еще рекомендуется как минимум по двум причинам. Фундаменты соответствуют малым вариации траншеи и моста на небольших участках рыхлого грунта создание хорошей поверхности, на которой можно начать фундаментную стену любого добрый. Фундаменты легко выравниваются, что облегчает установить опалубку для заливки бетонной стены или начать первый ряд блочной или кирпичной стены.

Даже если загрузка не требуется, это обычная практика залить бетонный фундамент, глубина которого равна толщине стены и вдвое шире. Фундаменты для больших тяжелых здания требуют укрепления. Однако это редко требуется для легких хозяйственных построек. Как только появится прочная основа, для строительства подходят самые разные материалы фундамент. На рис. 5.3 показаны пропорции фундамента для стен, опор и столбцы.

Рисунок 5.3 Фундамент пропорции.

Несмотря на то, что сплошные фундаменты стен часто нагружаются очень слегка, это не относится к фундаментам колонн и опор. Это Поэтому важно тщательно оценить долю строительная нагрузка, которую должна нести каждая опора или колонна. Фигура 5.4 показано распределение нагрузки на здание с фронтоном. крыша и подвесной пол.

Если фундаменты стены очень слабо нагружены, рекомендуется спроектировать любой пирс или опоры колонн, необходимые для здания с примерно одинаковая нагрузка на единицу площади. Тогда, если любой происходит оседание, оно должно быть равномерным на всем протяжении. Для того же причине, если часть фундамента или фундамента построена на камне, баланс основания должен быть в два раза шире, чем обычно для грунт и нагрузка. Фундаменты должны быть нагружены равномерно, так как нагрузка может привести к опрокидыванию и поломке.

Если фундамент установлен на наклонной площадке, он может необходимо выкопать ступенчатую траншею и установить ступенчатый фундамент и фундамент. Важно, чтобы все секции были ровными и чтобы каждый горизонтальный участок фундамента был как минимум в два раза больше пока вертикальное падение из предыдущего раздела. Армирование желательно в стене, как показано на рис. 5.5.

Рисунок 5.4 Разделение нагрузки на опоры.

Фундамент каждой опоры должен выдерживать t/8 нагрузки на пол. Стена должен нести 5/8 нагрузки на пол и всю крышу и стену нагрузка.

Рисунок 5.5 Ступенчатое основание и фундамент.

Процедура поиска подходящей опоры может быть показано на рис. 5.4. Предположим, что длина здания 16 м. 8м шириной. Каркас крыши плюс ожидаемая ветровая нагрузка 130кН. Стена над фундаментом 0,9кН/м. Пол будет будет использоваться для хранения зерна и будет поддерживать нагрузку до 7,3 кН/м. Структура пола дополнительно нагружается на 0,5 кН/м. Основа Стена и опоры возвышаются над фундаментом на 1 м каждая. Стена Толщина 200мм и опоры 300мм кв. Почва на участке есть оценивается как плотная глина в хорошо дренированном районе. Найдите размер фундамента и основания опоры, которые будут надежно поддерживать нагрузки. Предположим, что вес груза 1 кг примерно равняется 10 Н. Масса бетона 2400 кг/м.

1 Распределение нагрузки на каждую стену следующее:

а Нагрузка на крышу — 50% на каждую стена, 130кН 65 кН
b Нагрузка на стену — с каждой стороны 16 х 0,9 кН 14,4 кН
c Нагрузка на пол — с каждой стороны несёт 7/32 x 998 кН 218,4 кН
d Нагрузка на фундамент — каждая сбоку, 16 х 0,2 х 24 кН 76,8 кН
e Расчетный фундамент 0,4 x 0,2 х 16 х 24 кН 30,7 кН
f Всего на одну сторону 405,3 кН
г Усилие на единицу длины 405. 3/ 16 25,3 кН/м
h Практическое использование причинами и предполагаемой шириной 0,4, 25,3/0,4 63,3 кН/м
i Плотная глина на 215 — 217 кН/м легко выдерживает нагрузку.
2 Отделение нагрузки на каждую опору:
Нагрузка на пол — 1/8 x 998 кН 124,8
Опора 0,3 x 0,3 x 1 x 24 кН 2,2
Расчет основания 0,8 x 0,8 x 0 5 х 24 кН 7,7
Всего 134,7 кН
Нагрузка/ м 210 кН/м
О. К. но 1 x 1 x 0 7 дает более равномерная нагрузка на стену 144 кН/м

Наиболее логичным действием было бы добавить один или несколько дополнительные опоры, которые позволили бы как меньшие опоры, так и опоры пола меньшего размера.

Траншеи для фундамента

Траншея должна быть вырыта достаточно глубоко, чтобы можно было земля. Для легких зданий в теплом климате это может быть как 30см. Тем не менее, для больших, тяжелых зданий траншеи для фундамента могут должны быть на глубине до 1 м.

Карманы из мягкого материала должны быть выкопаны и заполнены бетон, камни или гравий. Траншеи должны быть свободны от стоячая вода при заливке фундамента бетоном.

Ровная траншея правильной глубины может быть обеспечена линии натяжения между выносными профилями (накладками) а затем с помощью стержня для кости проверить глубину траншеи, как он выкопан.

Фундаментные формы должны быть тщательно выровнены, чтобы формы фундамента могут быть легко установлены, или кирпич или блок стена началась. Если стены фундамента должны быть выполнены из кирпича или бетонные блоки, важно, чтобы фундаменты были целыми количество рядов ниже верхнего уровня готового фундамента.

В качестве альтернативы фундамент можно залить прямо в траншею. Хотя это экономит стоимость форм для фундамента, необходимо соблюдать осторожность, чтобы чтобы грунт с боков не подмешивался в бетон. Правильный Толщина фундамента может быть обеспечена путем установки направляющих колышки, вершины которых установлены ровно и на нужной глубине, на центр траншеи фундамента.

Типы фундамента

Фонды можно разделить на несколько категорий, которые подходит для конкретных ситуаций.

Непрерывные стеновые фундаменты могут использоваться как подвалы стены или в качестве навесных стен. Сплошная стена для цокольного этажа здание должно не только поддерживать здание, но и быть водонепроницаемый барьер, способный противостоять боковой силе грунт снаружи. Однако из-за структурных проблем и трудности с исключением воды рекомендуется избегать подвальные постройки во всех, кроме нескольких особых обстоятельств. Ненесущие стены также являются непрерывными по своей природе, но устанавливаются в траншее в почве обычно не подвергают заметные боковые силы, и они не должны быть водонепроницаемыми. Навесные стены могут быть построены, а затем засыпаны землей. с обеих сторон, или они могут быть изготовлены из непосредственно заливаемого бетона в узкую траншею. Только та часть над уровнем земли требует формы при заливке бетона. См. Рисунок 5.9.. Навесные стены прочные, относительно водонепроницаемые и хорошо защита от грызунов и других вредителей.

Фундаменты для опор часто используются для поддержки деревянных каркасов. легких зданий без подвесных полов. Они требуют много меньше земляных работ и строительных материалов. Камень или бетон опоры обычно устанавливаются на опоры. Однако для очень легких здания пирс может иметь форму сборного железобетонного блока установить на твердую почву на несколько сантиметров ниже уровня земли. Размер пирсов часто определяется весом, необходимым для сопротивления ветру подъем всего здания.

Подушкообразный и столбчатый фундамент состоит из небольших залитых бетонных подушек в нижней части отверстий, которые поддерживают столбы, обработанные давлением. столбы достаточно длинные, чтобы удлинить и поддержать конструкцию крыши. Это, вероятно, самый дешевый тип фундамента и очень удовлетворительно для легких зданий без нагрузки на пол и там, где доступны столбы, обработанные давлением.

Плавающий плитный или ростверковый фундамент состоит из залитого бетонный пол, внешние края которого утолщены до 20 30см и усиленный. Это простая система для небольших зданий. должен иметь надежный стык между полом и боковины.

Фундамент из опор и балок на уровне земли обычно используется там, где необходимо обширное заполнение, и фундамент будет должны быть очень глубокими, чтобы достичь нетронутой почвы. Это состоит из железобетонной балки, опирающейся на опоры. опоры должны быть достаточно глубокими, чтобы достать до нетронутой почвы и балка должна быть заглублена в почву достаточно глубоко, чтобы предотвратить грызуны не закопаются под него. Для очень легких зданий, таких как в теплицах можно использовать деревянные балки на уровне земли.

Сваи представляют собой длинные колонны, забиваемые в мягкий грунт, где они поддерживают свою нагрузку за счет трения о почву, а не за счет твердый слой на их нижнем конце. Они редко используются в сельском хозяйстве. здания.

Материалы для фундамента

Материал фундамента должен быть не менее прочным, чем сбалансированность конструкции. Фонды подвергаются атакам со стороны влага, грызуны, термиты и в ограниченной степени ветер. влага может поступать от дождя, поверхностных вод или грунтовых вод, и хотя дренаж фундамента может уменьшить проблему, это важно использовать фундаментный материал, который не будет поврежден водой или боковая сила, создаваемая насыщенным грунтом снаружи стена. В некоторых случаях фундамент должен быть водонепроницаемым. предотвратить проникновение воды в подвал или вверх через фундамент и в стены здания выше. Любой фундамент должны быть продолжены по крайней мере на 150 мм над уровнем земли, чтобы дать адекватная защита основания колодца от влаги, поверхностные воды и др.

Камни

Камни прочны, долговечны и экономичны в использовании, если они в наличии рядом со строительной площадкой. Камни подходят для низких опоры и навесные стены, где они могут быть уложены без раствора если экономия является главным фактором, трудно заставить их поливать герметична, даже если заложена раствором. Также трудно исключить термитов из зданий с каменным фундаментом из-за многочисленные проходы между камнями. Однако укладка верхней курс или два в хорошем густом растворе и установке термитных щитов может в значительной степени решить проблему термитов.

Земля

Основное преимущество использования земли в качестве материала фундамента является его дешевизна и доступность. Подходит только для очень сухой климат. Там, где осадки и влажность почвы немного высоки для незащищенный земляной фундамент, они могут быть облицованы камнями как показан на рис. 5.6 или защищен от влаги полиэтиленом лист. См. рисунок 5.8.

Земляной фундамент облицованный камни.

Залитый бетон

Бетон является одним из лучших материалов для фундамента, потому что он твердый, прочный и прочный на сжатие. Он не повреждается влаги и может быть сделан почти водонепроницаемым для стен подвала. Это легко отливается в уникальные формы, необходимые для каждого фундамент.

Например, навесные стены можно отливать в узкую траншею с требуется совсем немного опалубки. Принципиальным недостатком является относительно высокая стоимость цемента, необходимого для изготовления бетона.

Бетонные блоки

Бетонные блоки могут использоваться для строительства привлекательных и прочные фундаментные стены. Необходимые формы для заливки бетона стены не нужны, и из-за их большого размера бетон блоки складываются быстрее, чем кирпичи. Блочная стена больше труднее сделать водонепроницаемой, чем бетонную стену, и не сопротивляться боковым силам, а также залитой бетонной стене.

Кирпичи

Кирпичи или блоки или блоки из стабилизированного грунта по своей природе те же ограничения, что и монолитные земляные фундаменты. Они есть подходят только в очень сухих помещениях и даже там нуждаются защита от влаги. Adobe кирпичи легко повреждаются вода или грунтовая влага, используемая для фундамента. Локально изготовленные обожженные кирпичи часто можно получить по низкой цене, но только кирпичи наилучшего качества пригодны для использования во влажных условиях. условия. Кирпич заводского изготовления, как правило, слишком дорог, чтобы быть используется для фундаментов.

Строительство фундамента

Каменный фундамент

Если имеющиеся камни относительно плоские, их можно укладывать всухую (без раствора), начиная с твердой почвы на дне траншея. Это делает очень недорогой фундамент подходящим для светлое здание. Если предстоит возведение монолитных земляных стен поверх каменного фундамента, связующее не требуется для камни. Если будут использоваться каменные блоки любого типа, это будет благоразумно использовать раствор в последних двух рядах камня, чтобы иметь прочную ровную основу для начала кладки стены. Если планируется деревянный каркас, затем раствор для верхних рядов плюс металлический термитный щит необходим как для обеспечения ровной поверхности и исключить термитов.

Если имеющиеся камни имеют круглую или очень неправильную форму, лучше всего выложить их раствором, чтобы получить адекватный стабильность. На рис. 5.7 показаны земные формы, используемые для удержания камней. неправильной формы, вокруг которой заливается цементный раствор для стабилизации их. Камни, укладываемые в раствор или цементный раствор, должны быть чистыми, чтобы сцепляться хорошо.

Рисунок 5.7а. показана шапка из раствора, на которой стена из бетонных блоков построен. Каменный щит для защиты основания земли блочная стена показана на б., а на в. встраивание полюсов в каменный фундамент, а также брызговик. Надлежащее экранирование может уменьшить риск заражения термитами.

Рисунок 5.7 Камень фонды.

Основание Земли

Хотя более влагостойкие материалы обычно рекомендуется для фондов, обстоятельства могут диктовать использование земля. На рис. 5.6 показан земляной фундамент, облицованный с полевыми камнями. Швы заполнены цементно-известковым раствором раствор и вся поверхность покрыта битумом. Рисунок 5.8 иллюстрирует использование листового полиэтилена для предотвращения попадания влаги в помещение. стена фундамента. Хотя любой из этих методов помогает запечатать влаги, использование земли для фундаментных стен должно быть ограничено в засушливые районы.

Поместите лист полиэтилена на тонкий слой песка или на бетонное основание. Нахлест отдельных листов должен составлять не менее 20 см. Постройте фундаментную стену из стабилизированной утрамбованной земли или блоки из стабилизированного грунта. Когда стена затвердеет и высохнет, полиэтилен раскатывают, а почву засыпают обратно слоями в траншея фундамента.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
