Бетонная подготовка под фундамент: требования СНиП, устройство подбетонки

Дата: 27 октября 2018

Просмотров: 10424

Содержание

• Нормативные документы
• Разновидности подготовки
• Главные задачи подбетонки
• Стадии подготовительных мероприятий
• Требования к расчетной части
• Готовим котлован
• Выполнение армирования
• Особенности бетонной подготовки
• Выполнение щебеночной подготовки
• Применение профильных мембран
• Итоги

Осуществляя строительство, важно правильно выполнить предварительные расчёты, а также технически грамотно, качественно подготовить основание, которое определяет устойчивость фундамента здания. Бетонная подготовка под фундамент представляет собой комплекс работ по возведению подушки под будущим объектом.

Выбор оптимального варианта выполнения подготовительных мероприятий влияет на надежность фундамента, срок эксплуатации объекта строительства. Правильно подготовленная основа, пропорционально площади, перераспределяет действующие на грунт нагрузки, предотвращает утечку цементной массы, которая возможна в процессе заливки раствора бетона.

Формирование подушки – ответственная операция. Именно поэтому технические требования, определяющие особенности выполнения подготовительных мероприятий, технологию, необходимый материал, толщину слоя, используемого для подушки, регламентируют СНиП и свод правил, рекомендации которых рассмотрим далее более детально.

Существует ряд технических требований, регламентирующих технологию ведения подготовительных работ, выбор материала и толщину слоя, применяемого для подушки

Нормативные документы

Требованиям, каких нормативных документов и правил, должно соответствовать устройство бетонной подготовки под фундамент?

При осуществлении промышленного и гражданского строительства сооружение любых видов конструкций подчиняется специальным положениям, приведенным в отраслевых и государственных стандартах, строительных нормах и правилах, а также сводах правил. Главной документацией, регламентирующей специфику работ, являются:

• СНиП 52–01, выпущенные в 2003 году, посвящены конструкциям из бетона и железобетона;
• СП 50–101, утвержденные в 2004 году, содержащие требования к проектированию и устройству оснований фундаментов;
• СП 52–101 (2003), посвященные конструкциям без предварительно напряженной арматуры;
• СНиП 2. 02.01, разработанные в 1983 году, регламентирующие параметры оснований объектов строительства;
• СП 63.13330.2012 – свод правил, объединяющий требования к строительным сооружениям.

Указанные стандарты четко определяют особенности мероприятий, связанных с устройством фундаментов, их проектированием. Они учитывают:

• Особенности почвы на участке строительства.
• Специфику объекта застройки.
• Требования экологичности.
• Действующие усилия.
• Степень сейсмической активности.

Требования нормативных документов подлежат неукоснительному выполнению строительными компаниями и организациями, осуществляющими проектные работы.

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям

Разновидности подготовки

Требования строительных норм и сводов правил предусматривают, что для формирования основания необходимо выполнять один из указанных видов подготовки. Перечислим возможные варианты:

• основа из тощего бетона, характеризующегося невысокой маркой, малым процентным содержанием вяжущих ингредиентов;
• щебеночная подготовка под основу, толщиной 200 мм, обеспечивающая значительное снижение расхода цемента. Щебень уплотняют, заливают раствором битума;
• профильное мембранное основание, объединяющее особенности указанных выше видов работ.

Повышенную прочность обеспечивает первый вариант, после которого удобнее выполнять дальнейшие работы по обустройству фундамента. Остановимся на нем подробно.

Главные задачи подбетонки

Устройство бетонной подготовки под фундамент обеспечивает требуемое состояние основания, обладающего необходимой несущей способностью, достаточной для восприятия прилагаемых усилий. Именно поэтому строительные нормы уделяют ей повышенное внимание. Каково основное назначение подбетонки, являющейся базой монолитных конструкций? Какие задачи она выполняет?

Бетонную подготовку под фундамент применяют, прежде всего, при возведении плитных и ленточных армированных конструкций

Основные функции:

• Обеспечение защиты залитого раствора от вытекания, что способствует быстрому затвердеванию основы в соответствии с требованиями технологии, улучшению ее качества. Недостаток влаги является причиной растрескивания массива, снижения прочности основания и последующего его разрушения с течением времени.
• Создание плоской поверхности, позволяющей геометрически правильно, устойчиво установить каркас основания и выполнить армирование в соответствии с требованиями СНиП.
• Выравнивание реакции грунта на основание подошвы, равномерное распределение усилия по всей площади.
• Предотвращение возможной усадки почвы под воздействием точечных усилий и значительных нагрузок.

Стадии подготовительных мероприятий

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

• расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
• обустройства зоны работ;
• формирование площадки.

Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень

Требования к расчетной части

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

• При наличии серьезных сжимающих усилий.
• При расположении объекта строительства вблизи насыпей, склонов или откосов.
• При обустройстве подошвы фундамента, расположенной на слабых почвах.

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

Готовим котлован

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

• обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
• планировку и подчистку дна выемки;
• уплотнение рыхлой почвы с использованием вибрационных плит;

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

• дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
• подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
• трамбование массива;
• нанесение гидроизоляционного слоя из пленки или полотен рубероида;
• сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Выполнение армирования

Согласно строительным нормам, бетонная подготовка под фундамент предусматривает необходимость усиления бетонного массива стальной арматурой. Это мероприятие улучшает надежность находящейся ниже нулевой отметки части постройки, усиливает подбетонку.

Усиление основы осуществляется стальными сетками, связанными специальной проволокой диаметром 8 миллиметров. Конструкция укладывается на основание до заполнения опалубки смесью. Стандарты предусматривают установку вертикально расположенных стальных прутьев, обеспечивающих прочную связь фундамента с основой. Стальные прутки должны возвышаться над поверхностью основания не менее чем на 20 сантиметров.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

• Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
• Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
• Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
• Удаление воздушных пузырьков производится путем трамбования смеси.
• Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Бетонная подготовка под фундамент особенно актуальна, если строительные мероприятия осуществляются в зимнее время, поскольку ровная поверхность облегчает дальнейшее выполнение предусмотренных проектом фундаментных работ.

Выполнение щебеночной подготовки

Использование подготовленных оснований на базе щебня позволяет уменьшить затраты на выполнение строительных мероприятий. Ведь экономится цемент, а объем расходов на приобретение щебня вполне приемлемый. Щебеночная подготовка под основание допускается сводом правил и строительными нормами. При этом толщина слоя должна быть порядка 20 сантиметров. Слой щебня должен быть тщательно утрамбован, залит жидким битумом. Заливка битумного раствора выполняется, если необходимо максимально насытить почву или сформировать гидроизолирующую битумную пленку. Указанный метод не обеспечивает высокой жесткости подложки, затрудняет выполнение фундаментных мероприятий. Он широко распространен для малоответственных строительства объектов технического назначения, подсобных помещений и вспомогательных построек.

Применение профильных мембран

Сборники строительных норм и правил при подготовке оснований предусматривают использование современных технологических решений, к которым принадлежат мембраны профильного типа. Их применение упрощает процесс формирования основы, так как исключаются виды работ, связанные с бетонированием. Отсутствие «мокрых» этапов работ обеспечивает экономию ресурсов, упрощает процесс монтажа основы. Результат – сокращение времени подготовительных мероприятий.

Итоги

Внимательно изучив сборники с действующими строительными нормами и сводом правил, строители и проектировщики получат полное представление о требованиях к мероприятиям по подготовке основания. После выполнения подготовительных работ с соблюдением рекомендаций нормативных документов, объект строительства будет отличаться прочностью, повышенной устойчивостью и сможет длительное время эксплуатироваться. Ведь бетонная подушка – оптимальное решение для обеспечения надежности строения!

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Бетонная подготовка под фундамент.

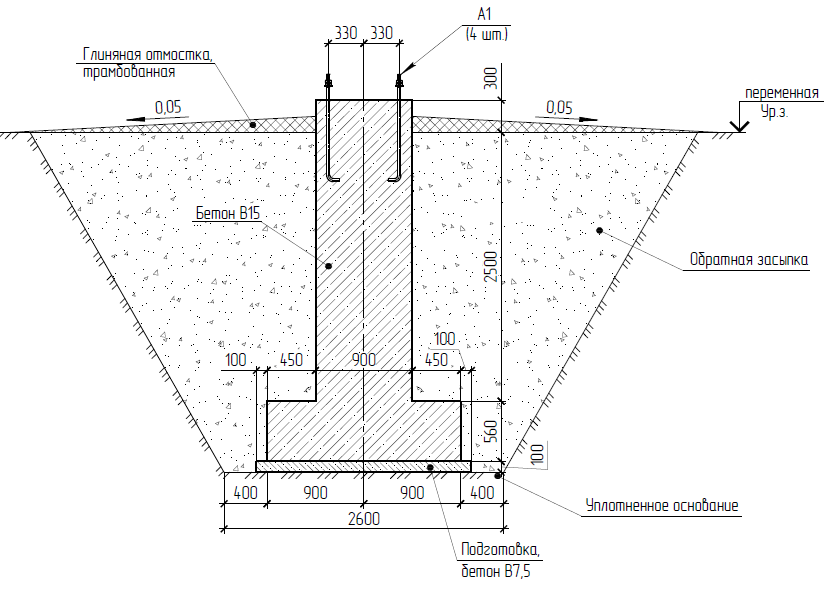

Большинство проектировщиков, когда им заказывают проект дома, рисуют под фундамент подбетонную подготовку. Обычно это плита толщиной 100мм, из бетон классом В7,5, на который и опирается фундамент. Практически каждый заказчик дома, видя данный узел, начинает спрашивать, а зачем я должен тратить на это деньги?

Давайте рассмотрим, что такое подбетонка и зачем она нужна. Как уже писал выше, это слой бетона толщиной 100мм, классом В7,5 (марка бетона 100).  Она не увеличивает прочность фундамента, но без нее достаточно сложно залить качественно фундамент. Она упрощает проведение работ и изваляет от многих сложностей.

Назначение подбетонки следующее.

1. Защита арматуры от коррозии. По нормам, если мы не делаем бетонную подготовку, расстояние от низа фундамента до арматуры должно составлять 70мм. В этом случае роль защитного слоя выполнит бетон фундамента. Если же сделать подбетонку, расстояние допустимо делать 35мм. (Отклонения от толщины защитного слоя по проекту не должны превышать 4-8 мм в сторону увеличения защитного слоя и 3-5 мм в сторону его уменьшения в зависимости от диаметра арматуры и сечения бетонной конструкции [пункт 2.104 СНиП 3.03.01-87].)
2. Выравнивание поверхности грунта под основание фундамента. При заливке на площадке даже подготовленной основние (типа подготовленного основания) деформируется и имеет неровную форму. Чем ровнее основние, тем меньше деформации, которые испытывает фундамент.
3. Подготовка не дает просочиться цементному молочку в грунта. При использовании полиэтиленовой пленки она часто повреждается при монтаже каркасов и не выполняет полностью свою функцию. Бетонная подготовка удержит воду из бетона и позволит ему набрать расчетную прочность.
4. Подбетонка упрощает производство работ. При опирании на грунт арматурные каркасы редко сохраняют проектную геометрию. При сборе каркаса на подготовке, арматура внутри фундамента будет находиться в проектном положении.
5. Подбетонка играют распределяющую роль, если основание фундамента не очень равномерное по свойствам.

Это рекомендуемый элемент по нормам. Ее делать не обязательно, но рекомендуеться.

СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» п.   12.8.6. Под монолитными фундаментами независимо от подстилающих грунтов (кроме скальных) рекомендуется предусматривать устройство бетонной подготовки толщиной 100 мм. Допускается применение щебеночной или песчаной подготовки с цементной стяжкой. Толщину защитного слоя бетона для рабочей арматуры подошвы фундаментов при этом принимают не менее 35 мм. При обосновании допускается бетонирование фундаментов без подготовки. При этом толщину защитного слоя принимают не менее 70 мм.

Опытные строители могут залить фундамент и без подготовки. В случае, если фундамент сложен в конфигурации, на участке есть рельеф, плохие грунты.

Устройство подготовки.

1. Вырывается котлован под фундамент. Если под ленту запроектирована щебеночная подготовка 300мм, роем котлован на 400мм (с учетом 100мм подбетонки).
2. В котлован высыпается необходимое количество щебня и распределяеться по котловану.
3. Щебень уплотняться ручными или механическими трамбовками. Возможно засыпка щебня песком, с трамбовкой песка. В этом случае песок расклинцовывает щебень, делая основание прочнее. Щебень должен быть выровнен по уровню.
4. Основание проливается битумом или же укладывается полиэтилен (как более экономичное решение. Хотя правильнее проливка битумом, в этом случае битум отсечет подсос капиллярной влаги).
5. Выполняется опалубка под подбетонку (подбетонка должна выступать за пределы фундамента на 50-100мм).
6. Заливается раствор.

В случае, если хочется выполнить гидроизоляцию фундамента снизу, это можно сделать так. Подбетонка выполняется в 2 этапа. Первым слоем заливается подбетонка 50мм, на нее наноситься гидроизоляция, потом наноситься 2 слой бетона 50мм. По граям гидроизоляция должна остаться открытой, чтобы к ней можно было присоединить вертикальную гидроизоляцию фундамента.

бетон — Могу ли я вырезать 12-дюймовую секцию фундамента для прокладки новой сантехники в подвале?

спросил 2 года, 7 месяцев назад

Изменено 2 года, 2 месяца назад

Просмотрено 2к раз

Я заканчиваю свой подвал и мне нужно провести водопровод в запланированную ванную комнату. Для этого мне нужно вырезать 12-дюймовую секцию фундамента (под нее нельзя пройти). Эта секция находится под дверным проемом. Можно ли этот тип фундамента разрезать и удалить?

• водопровод
• бетон
• подвал
• резка
• фундаменты

Вы можете это сделать, но вы можете уточнить местные требования у местного строительного служащего.

Обычный способ сделать это – просверлить корончатым сверлом

Вы также можете использовать перфоратор; на самом деле, он вам может понадобиться в любом случае, если вам нужно сколоть арматуру, чтобы вырезать ее.

Почему ваш канализационный трубопровод недостаточно низок, чтобы пройти под ногами?

Зарегистрируйтесь или войдите в систему

Опубликовать как гость

Требуется, но не отображается

Опубликовать как гость

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Фундаментов

Назначение фундаментов

То же самое относится и к фундаментам зданий. Распределяя нагрузку или вес конструкции по большей площади или несущей поверхности, вес здания распределяется более равномерно, а вероятность осадки из-за сжатия грунта значительно снижается. По этой причине, чем выше и тяжелее должно быть здание, тем шире и глубже должны быть опоры для фундамента, и если встречается очень мягкий или податливый грунт, следует прибегнуть к помощи свай, чтобы выдержать вес фундамента.

Фундаменты могут быть из железа, дерева или больших плоских строительных камней, уложенных непосредственно на землю или на бетонное основание, или они могут быть только бетонными или с армированием, или из бетона и ступенчатой ​​кирпичной кладки. Там, где используются сваи, на оголовки свай часто кладут тяжелые облицовочные бревна, на которые опираются каменные или бетонные опоры; или большие камни для фундамента могут быть уложены прямо на сваи.

Деревянные фундаменты

Древесина часто используется для фундаментов, где необходима большая опорная поверхность и может быть всегда при условии, что древесина может быть сохранена от гниения. В некоторых случаях древесина обугливается снаружи и опять же покрывается асфальтом. Если земля постоянно влажная, бояться нечего, так как древесина не гниет, если ее постоянно пропитывать водой, но когда она попеременно влажная и сухая, нельзя полагаться на неподготовленную древесину.

Хорошим способом размещения досок под стенами в качестве фундамента является использование досок размером 3 x 12 дюймов, нарезанных на короткие куски и уложенных поперек в траншею. Затем вдоль укладывается слой досок того же размера, а затем поперек – третий слой. На рис. 49 каменный фундамент b опирается на опорные доски а и несет каменную фундаментную стену с между сторонами d траншеи.

Бетонные и каменные основания

На рис. 50 показана 20-дюймовая кирпичная стена b, возведенная на бетонном основании a толщиной 20 дюймов и шириной 36 дюймов. На рис. 51 и 52 показаны бетонные основания a и ступенчатые ряды кирпичного основания b . На рис. 51 каждая ступень кирпичной кладки смещена на 2 дюйма для каждого ряда, а на рис. 52 каждая ступенька смещена на 4 дюйма для каждых двух рядов. На c показана 20-дюймовая кирпичная фундаментная стена, опирающаяся на ступенчатый кирпичный фундамент.

На рис. 5 3 показано каменное основание и , состоящее из трех рядов плоского камня, каждый ряд имеет толщину 8 дюймов. Верхний ряд выступает на 6 дюймов с каждой стороны 20-дюймовой кирпичной фундаментной стены b , а каждый средний и нижний ряды выступают на 3 дюйма, делая ширину нижнего камня 3 фута 8 дюймов.

На рис. 54 показано ступенчатое каменное основание, подобное показанному на рис. 53, но поддерживающее 24-дюймовую каменную фундаментную стену 9.0081 б . Каждый базовый курс продвигается на 3 дюйма дальше предыдущего.

На рис. 55 показано основание, состоящее из одного ряда камней a толщиной 8 дюймов и шириной 28 дюймов, несущего каменную стену b толщиной 20 дюймов.

Как правило, бетон при достаточной глубине и ширине, а также при правильном изготовлении и укладке является лучшим основанием. Бетон для фундамента должен быть приготовлен из 1 части хорошего цемента, 3 частей чистого, острого песка и 6 частей острого щебня. В очень важных работах, таких как опоры мостов и фундаменты очень высоких зданий, дымоходы и т. д., иногда используется смесь, состоящая из 1 части цемента, 2 частей песка и 4 частей щебня. Строительные законы Нью-Йорка требуют 1 часть цемента, 3 части песка и 5 частей щебня.

В местах, где камень не может быть легко добыт, битый кирпич или терракота могут использоваться в той же пропорции, что и камень, но всегда следует соблюдать осторожность, чтобы использовать хороший, сильно обожженный материал. Хорошо раздробленный литейный шлак и шлаки, чистая зола паровых котлов от антрацитового угля и чисто промытый гравий, смешанные в указанных пропорциях, также дают хороший бетон.

Зыбучие пески, когда они ограничены, могут быть безопасно застроены. На рис. 56 показан способ локализации зыбучих песков с помощью шпунтовых свай и укладки бетона между сваями. В этом случае шпунтовая свая, показанная в a, расположена на расстоянии 4 футов друг от друга. Бетон, показанный на b , имеет толщину 2 фута и простирается на всю ширину сваи. Рыбучие пески, через которые вбиты шпунтовые сваи, показаны как c , а 20-дюймовая кирпичная фундаментная стена — как d .

На рис. 57 показан фундамент, частично состоящий из дерева. Фундамент, с которого это было взято, был расположен недалеко от ватерлинии болота в штате Нью-Йорк, чтобы нести заводское здание размером 50 футов на 80 футов и высотой 40 футов. Почва была жесткой, черной жижей, а на глубине около 5 футов был обнаружен пропитанный водой песок. После того, как были вырыты траншеи, была уложена бетонная подушка толщиной 12 дюймов. Поверх этого бетона 2-дюймовые еловые доски b были уложены поперек, а затем параллельно уложены брусья 8 x 8 дюймов c с заполнением траншей между ними бетоном. На эти доски и бетон были уложены фундаментные камни d , а поверх этих камней была построена 20-дюймовая фундаментная стена e . Траншеи с каждой стороны стены были засыпаны песком, утрамбованы, как показано на f .

В этом фабричном здании есть двигатель, валы, котел и оборудование, кроме того, постоянно работают более ста человек, но заселения не произошло, хотя оно строилось несколько лет.

Ряды с каменным основанием должны укладываться из крупных плоских камней толщиной не менее 8 дюймов. Если уложено более одного слоя, стыки никогда не должны накладываться друг на друга, так как это нанесет ущерб цели склеивания, которая состоит в том, чтобы прочно связать вместе части стены.

Все каменные основания должны лежать на своих естественных или карьерных основаниях, а все швы и промежутки между камнем должны быть хорошо заполнены раствором. Известковый раствор действует как подложка между камнями, и, если он не вставлен, неравномерное давление одного камня на другой может вызвать раскол одного и вызвать осадку.

Все слои фундамента, как и все каменные работы ниже уровня земли, должны быть уложены на цементный раствор. Необычная пропорция цемента и песка для цементного раствора – 1 часть цемента и 3 части песка. Только что указанные пропорции взяты из строительных законов Нью-Йорка и признаны подходящими для обычных каменных работ.

Ступенчатые кирпичные фундаменты с бетонными и каменными основаниями, как показано на рис. Часто используются 51 и 52. Пирамидальная форма ступенчатой ​​кирпичной кладки более равномерно распределяет нагрузку надстройки на фундаменты и снижает риск осадки или разрушения. Нельзя использовать ничего, кроме хороших, крепких, хорошо обожженных кирпичей, которые должны быть уложены в цементный раствор и должны нарушать швы, то есть никакие два шва не должны находить друг на друга.

Специальные опоры

Фундаменты на камне и гравии. При размещении подошвы фундамента на скале иногда обнаруживается, что некоторые части подошвы опираются на скалу, а другие из-за разнообразного характера поверхности — на глину, песок или гравий. Осадка стен фундамента, а, следовательно, и всего здания, будет тогда неравномерной, так как стены, опирающиеся на скалу, не осядут, а те, что опираются на песок, гравий или глину, при сжатии материал, на котором их несут, осядет.

На рис. 58 показан метод, используемый для получения равного расчета. В и показаны камни и гравий перед выравниванием или выемкой грунта, глина или песок показаны в и , а скалы в b . Обычно камень удаляют до определенного уровня, как показано на b b . Более мягкое твердое тело a удалено и выровнено, как c c , и слой бетона толщиной около 3 футов, как показано на d , затем проставляется. Этот бетон доводится до уровня скалы, как в b b , и на этом основании строится кирпичная или каменная фундаментная стена e .

При возведении фундаментов на твердой скале не считается необходимым ни прорезать подошву по всей поверхности скалы, ни даже вырезать ряд горизонтальных поверхностей, напоминающих ступени, как это часто делается в более мягких грунтах, но это необходимо. необходимо сделать поверхность скалы шероховатой, чтобы предотвратить скольжение фундамента по его основанию. После этого можно залить бетоном, чтобы довести фундамент до нужного уровня. Если строение должно быть высотой всего три из четырех этажей, вместо бетона можно использовать камень или кирпич, но обычно предпочтительнее бетонное основание.

Фундамент на наклонной поверхности. Фундаментные полосы, построенные на склонах, особенно глина — всегда склонны скользить. Однако эта склонность к скольжению может быть преодолена путем прорезания горизонтальных ступеней в склоне, как показано на фиг. 59, где уклон e f уступлен, как показано позицией a , для того, чтобы фундаменты b могли иметь горизонтальную опору. Эти фундаменты могут быть каменными или бетонными, но если используется первый материал, необходимо проявлять большую осторожность, чтобы обеспечить идеальное сцепление в местах ступеней, и фундаменты должны быть заложены как можно более длинными участками.

Перевернутые арки — Когда стена состоит из изолированных опор, хорошо объединить все их опоры в одну и опустить опоры, как показано на рис. 60. На этом рисунке бетонный ряд опор показан на и ; ступенчатые фундаменты опор, b’ и опоры, опирающиеся на фундаменты, c .

При недостаточной глубине ступеней фундамента иногда используют перевернутые арки. Однако таких арок следует избегать, если только фундаментная стена не будет по необходимости очень мелкой, так как требуется большая осторожность, чтобы правильно их уложить, и малейшая осадка в арках губительно сказывается на опорах.

Торцевая арка здания должна иметь опору или другую опору достаточного веса или прочности, чтобы выдержать нагрузку арки, в противном случае вес может выбить опору, как показано пунктирными линиями на рис. 61 а.

Однако эту трудность можно преодолеть, используя железный стержень с железными пластинами и гайками, как показано на рис. 62 и 63, закрепив таким образом перекосы на месте.

Перевернутые арки, повернутые между опорами, должны иметь толщину не менее 12 дюймов или должны проходить по всей ширине опор. Они также должны опираться на непрерывное бетонное основание надлежащей площади и толщиной не менее 18 дюймов или они могут опираться на два ряда основания из крупного камня, причем нижний ряд укладывается как носилки, а верхний ряд — как коллекторы.

На рис. 62 показаны две опоры, каждая площадью 3 квадратных фута, соединенные перевернутой аркой из кирпича и бетона. В a показаны 18 дюймов бетона под 12-дюймовой кирпичной кладкой b . В c и c’ показаны каменные перекосы, из которых вырастают кирпичные арки, а в d показан 2-дюймовый железный стержень, который связывает опору e’ со второй опорой e , и таким образом предотвращает выталкивание концевого стержня.

На рис. 6 3 показана перевернутая арка из камня толщиной 24 дюйма. Позицией a показана каменная арка, удерживаемая на месте с помощью железной стяжки b , а позицией c показаны кирпичные опоры фундамента на косых опорах d .

Наилучшей формой перевернутой арки является трехцентровая или эллиптическая; рядом, указал; третий, циркулярный ; и, наконец, последовательная арка.

Метод получения линий для центрирования в эллиптической арке заключается в следующем: разделите пространство, показанное на линии от а до b , рис. затем нарисуйте три окружности с центрами c так, чтобы окружности этих окружностей касались d . Из центра среднего круга провести перпендикуляр c f’ точка f пересечения окружности является центром арки от g до h . Из f провести линии f g и f h неопределенной длины через точки d, d .
