Площадь кровли: Как рассчитать площадь крыши — скатной кровли, квадратуру крыши. Пример расчета площади кровли

Как рассчитать площадь крыши дома – двухскатной, четырехскатной, мансардной. Расчет кровельного материала

Одним из самых трудоемких и материально затратных этапов любого частного строительства является монтаж крыши. Поэтому при составлении сметы недопустим неправильный расчет площади крыши. В нашей статье мы дадим советы о том, как посчитать площадь четырехскатной крыши, более сложной мансардной или совсем простой двухскатной кровли.

Проще всего вычислить площадь крыши односкатного типа. Для этого нам потребуется ширина и длина дома. К длине дома необходимо прибавить свесы кровли, которые планируются установить. Все полученные цифры перемножаются, и получается необходимое значение.

Расчет площади двухскатной крыши

Эта работа уже будет немного сложнее. Нужно производить расчеты каждого ската отдельно по вышеописанной формуле. А затем полученные два значения сложить.

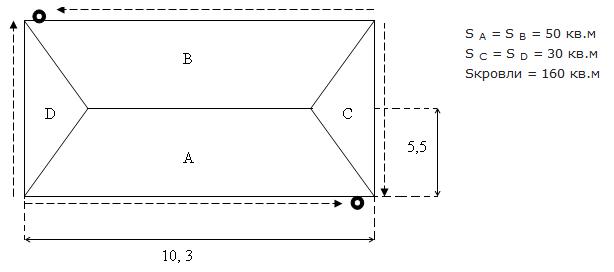

Расчет площади четырехскатной крыши

Данная работа уже потребует более сложных расчетов и должна производиться следующими этапами:

  • Используя чертеж кровли необходимо разбить все сложные элементы крыши на простые геометрические фигуры: квадраты, прямоугольники, трапеции. Каждый элемент вынести на отдельный рисунок, естественно сохранив размеры.

  • Для того чтобы рассчитать площадь крыши дома нам потребуется длина ската. Меряется она от уровня карниза до конца конька.

  • Далее нужно найти площадь каждого ската в отдельности. И умножить полученное значение на cos угла, который образует сам скат.

Как рассчитать площадь мансардной крыши?

В случаи с мансардной крышей имеется ряд особенностей, которые необходимо в обязательном порядке учитывать при вычислении площади. Такая кровля чаще всего состоит из нескольких дополнительных элементов, таких как окна или выходы на крышу или балкон. Естественно они усложняют всю стропильную систему и саму кровлю.


Важное правило определения полезного объема: зона полезной площади не может быть меньше 900 мм от пола до потолка. Если высота меньше значит, эту зону считают глухой, она может быть использована в хозяйственных целях.

Далее производится расчет самой площади кровли по схеме, которая уже описана выше для четырехскатной кровли. В этих формулах нет ничего сложного, но за счет того что элементов много, запутаться очень просто. Задача станет гораздо проще, если чертеж кровли содержит точные размеры, которые не нужно перепроверять.

Определяем расход кровельного материала

Мы уже выяснили, как рассчитать площадь крыши, теперь пришло время сделать расчеты расхода кровельного материала. Два этих значения будут существенно отличаться. Практически весь современный кровельный материал укладывается с нахлестом, по этой причине его расход резко увеличивается.

Если будущую кровлю планируется покрыть шифером, то все расчеты можно свести к такой формуле: Площадь материала = (2 x ширина свеса+длина всего дома) x ( 2xA+C) X cos 30. 30 – это угол наклона кровли.

Если кровлю планируется покрыть металлочерепицей, то в общем расход материала, вычисляется как и в случаи с шифером. Но профессионалы советуют заказывать на 20% больше листов, чем получено в результате расчетов. Если кровля сложная, то отходы будут значительные.

Длина кровельных листов определяется с учетом площади кровли и квалификацией рабочих. Листы выпускаются до 8 м в длину, но далеко не каждый специалист сможет работать с таким материалом. Существенно усложняется и транспортировка такой металлочерепицы. Мы посчитаем для вас количество необходимого материала и цену кровельных работ за 1 м2 в любое время.

В заключение отметим, что расчет площади кровли — это сложный и ответственный момент в любом строительстве. Если с тем, как посчитать площадь двухскатной крыши справится любой человек, обладая минимальными математическими знаниями, то в случае со сложной многоэлементной кровлей мы рекомендуемся обращаться к профессионалам.

Другие интересные материалы:

— Срок службы кровельных материалов. Что выбрать?

— Устройство обрешетки под металлочерепицу

— Системы безопасности крыши

Добавить комментарий

Подсчет площади кровли. 2 часть (участок 3 и 4). Блог Академии сметного дела

8 (800) 350-46-82

info@academia-bti. ru

время приема звонков: 8.00-18.00

Блог Академии сметного дела

Алсу Наумова расчет объемов работ Юфрелло

В данной статье продолжим подсчет площади кровли и рассчитаем площади для оставшихся участков кровли и подведем итоги. Напомним, что мы имеем. НИже мы видим сам объект

И вот какие данные нам помогают в наших расчетов:

Чертеж кровли, в нашем случае это вид кровли сверху, где даны только значения проекций. Например, расстояние от конька кровли до края стены составляет 4,745 метра, и это значение является не длиной ската, а длиной проекции на горизонт.

Также нам понадобятся: план первого этажа, план-разрез и план мансарды.

План первого этажа

План разреза здания

План мансарды

Главное, что поможет нам в расчетах – знание геометрии, в частности, знание формул подсчета площадей различных геометрических фигур.

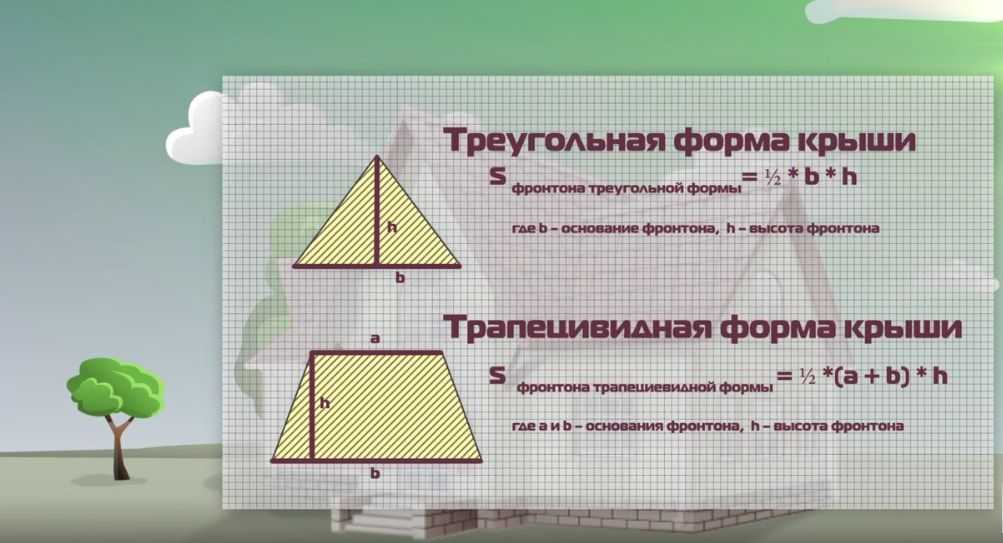

И наши формулы-помощники сегодня это:

Формула подсчета площади треугольника

Формула подсчета площади прямоугольника

Формула подсчета площади трапеции

Какие есть особенности у данного объекта?

Кровля здания – вальмовая четырехскатная. Кроме этого, проектом предусмотрено использование подкровельного пространства.

Из этоих данных следует количество этажей – в данном здании есть первый этаж и мансардный этаж.

Кровля имеет усложненные элементы, на фронтальном фасаде это мансардное окно, а на левом боковом фасаде – имеется уширение покрытий эркера.

Напомним, ранее мы подсчитывали площади участков 1,2 здесь.

Согласно имеющимся нормам и правилам, вычитать площади труб из подсчета мы не будем, тк в этом нет необходимости.

Что касается окон, то площади всех мансардных окон мы вычтем при наших подсчетах.

Дымовые трубы на плане кровли

Теперь переходим непоредственно к подсчету оставшихся участков.

Третий участок – трапециевидный скат к фронтальному фасаду, где также имеется мансардное окно, в свою очередь состоящее из трех элементов – двух треугольников и прямоугольника.

И самый простой участок – четвертый – треугольный скат к правому боковому фасаду.

Произведем расчет площади третьего участка:

При подсчете первого участка мы узнали площадь основной трапеции.

Теперь из данной площади необходимо вычесть площадь проекции окна и добавить фактические размеры трех участков, которые покрывают мансардное окно – двух равнозначных по площади треугольных участков и прямоугольника.

Третий участок кровли

Проекции участков кровли мансардного окна

Для начала рассчитаем площадь  прямоугольного покрытия мансардного окна, так как здесь градус уклона кровли отличен от уже ранее посчитанных участков.

Угол наклона в град.    15
Значение консинуса угла 0,966
Длина проекции ската указана в плане кровли – 4,7 м
Длина ската, м  — 4,865 м (напомним, что длина ската находится посредством деления значения проекции на значение косинуса угла)
Площадь участка определяется перемножением его длины на ширину.
Значение длины определяется по плану мансарды -3,22м
В случае отсутствия данного значения на планах, можно произвести рассчеты, измерив длину линейкой и определив маштаб чертежа.
И искомая площадь — 3,22*4,865 = 15,67 м2

Далее рассчитаем площадь треугольных покрытий мансардного окна по формуле Герона.



Формула Герона

Треугольники равнобедренные, поэтому нужно найти всего две величины: длину основания и длину боковой стороны.
Длина боковой стороны – 4,865м из ранее найденных данных для прямоугольного покрытия.

На чертеже плана кровли видно, что угол наклона – 45 градусов.

Косинус угла – 0,707
Также из чертежей видно, что длина проекции основания – 2,15 м

Проведя известный рассчетполучаем значение длины основания – 3,04 м
Дальнейший подсчет площади производим при помощи формулы Герона и получаем значение 7,025 м2

Найдем площадь двух треугольных участка данного ската = 7,025*2 = 14,05 м2.

Теперь из общего полотна кровли участка 3 необходимо вычесть площадь, занимаемую мансардным окном.

Исходные данные для расчета:

Уклон – 35

Косинус угла – 0,819

Длина проекции ската (определяем по фасаду) – 4,7 м

Длина ската – 5,739м

Определяем площадь проекции мансардного окна на скат.

Длина верхнего основания – 3,22 м– данное значение учитывали при подсчете прямоугольно участка.

Длина нижнего основания складывается из трех величин – 3,22 м ранее найденные и 2 боковых участка- проекции основания ранее определяемого треугольника бокового крыла покрытия. – 2,15 м

И искомая площадь оставляет = 30,82 м2

Площадь ската определяется сумма разницы между общей площадью ската при условии отсутствия окна и проекции занимаемого окна и найденных площадей прямоугольного и двух трегольных скатов покрытия мансардного окна.

58,56-30,82+14,05+15,67= 57,46 м2

Произведем расчет площади второго участка:

Для начала определим площадь участка без учета покрытия эркера:

Угол наклона в град.    35

Значение консинуса угла 0,819

Длина проекции ската складывается из значения расстояния от конька до края стены (4,745м) и 0,9м – вынос карниза. Итоговое значение 5,645м

Длина ската, м 6,893

Для расчета площади необходимо найти значение основания треугольнка. Для этого обратимся к плану первого этажа, где имеется общая длина здания и она составляет 9,49м.

Соответственно, длина основания соответствует сумме длины здания и значений выноса карниза – 9,49+0,9+0,9.

Высота треугольника – длина ската = 6,893

И площадь кровли без учета эркера находится как: (9,49+0,9+0,9)*6,893/2 = 38,8937525

Еще один момент, который необходимо учесть при подсчетах – на фронтальной части под мансардным окном также имеется покрытие, и данный участок необходимо просчитать. В этом поможет план разреза и план кровли.

Исходные данные:
Угол – 35
Косинус – 0,819
Длина проекции – 0,55 (см план кровли)
Длина ската – 0,672м
Длина верхнего основания – 6,7м
Длина нижнего основания – 3,22+2,15+2,15 = 7,52м
Площадь кровли под мансардным окном – ((3,22+2,15*2)+6,7)*0,672/2 = 4,78 м2


И общая площадь покрытия кровли определяется как сумма всех найденных ранее площадей участков кровли и составляет 195,09м2.

И если в начале пути задача казалась сложной, то. разбив работу на участки Вы смогли с ней справится без определенных трудностей.

Такой же метод применим во всех сферах деятельности. Дорогу осилит идущий!
