Плиты перекрытия

Технология строительства из сборных ЖБИ изделий была прежде всего разработана для возведения многоэтажных зданий, однако со временем такие ЖБИ изделия, как плиты перекрытия, стали довольно популярны и в сфере частного домостроения. Перекрытие из сборных железобетонных плит считается наиболее выгодным решением, так как изделия обладают высокими прочностными характеристиками и не требуют каких-либо дополнительных мер в процессе укладки. Плиты перекрытия являются одновременно потолком нижнего этажа и полом верхнего этажа. Благодаря продольным пустотам внутри, железобетонные плиты обладают хорошей звуко- и теплоизоляцией. Перекрытие из ЖБИ плит может устанавливаться совместно с балками или без них, с укладкой на поперечные либо продольные железобетонные ригели. Монтаж плит перекрытия рекомендуется производить на несущие стены из кирпича, блоков или бетона.

Конструкция небольшого частного дома подразумевает использование плит перекрытия как минимум в двух частях здания: для отделения подвального (цокольного) этажа от основного помещения; и для отделения основного помещения от чердачного.

Чтобы выдерживать нагрузки целого здания с людьми и мебелью, ЖБИ плиты перекрытия должны иметь размеры и характеристики, соответствующие расчетным чертежам, поэтому в зависимости от места расположения ЖБИ изделий, составляется точный чертеж с размерами и нагрузкой, которую должны выдержать изделия. Возведение собственного дома дело важное и ответственное, поэтому требует особого внимания к деталям уже на стадии проектирования.

Обращаем Ваше внимание, что в нашей компании можно совершенно бесплатно заказать раскладку плит перекрытия. Для этого позвоните нам по телефону, указанному в шапке сайта, либо напишите в чат или на почту: [email protected]

Конструкционно железобетонные плиты перекрытия можно разделить на сплошные (полнотелые) и пустотные. Все они обладают разными эксплуатационными характеристиками и подходят для конкретных типов строений. Заводы ЖБИ выпускают широкий ассортимент плит перекрытия всех типоразмеров, среди стандартных параметров выбора которых можно выделить длину (от 1.6 до 10.8 метров), ширину (от 1 до 1.8 метра), толщину (220 мм для стандартных плит, 160 мм для облегченных и 265 мм для утолщенных) и несущую способность (от 300 до 1600 кг/м2).

Если для Вашего проекта необходимы плиты перекрытия нестандартных размеров, смело обращайтесь к нашим менеджерам, они помогут решить эту проблему и подобрать необходимые ЖБИ изделия. Для заказа звоните +7 (495) 648-55-57

Полнотелые железобетонные плиты перекрытия представляют собой сплошное монолитное изделие без пустот, которое можно устанавливать как на несущие стены здания, так и на колонны. Это прочные и массивные железобетонные плиты, лучше других защищенные от трещин и нежелательных прогибов, однако обладающие низким уровнем звуко- и теплоизоляции. В основном, полнотелые плиты используются при возведении небольших малоэтажных построек. Поверхность у изделий достаточно ровная, что позволяет сократить временные затраты на отделку потолка. К полнотелым плитам относится такой вид ЖБИ изделий, как ребристые плиты. Они оснащены боковыми и вспомогательными продольными ребрами жесткости, которые позволяют выдерживать значительные нагрузки и обеспечивают высокую несущую способность изделий. Основная сфера применения ребристых плит — промышленные объекты, торговые комплексы, площадки для размещения тяжелого оборудования или техники.

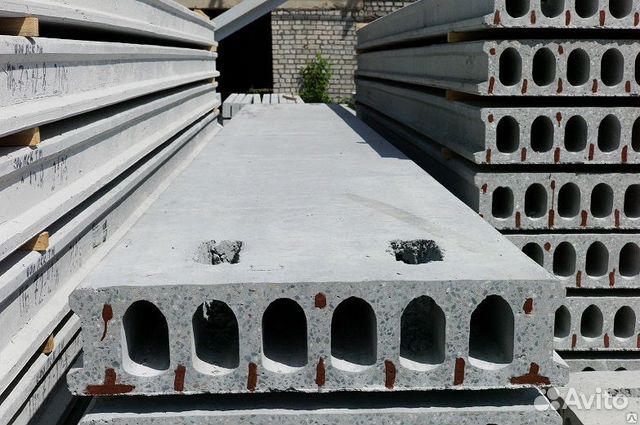

Пустотные железобетонные плиты перекрытия наиболее универсальный и распространенный вид ЖБИ изделий, не ограниченный в использовании типом сооружения. Пустотные плиты обладают повышенной звуко- и теплоизоляцией благодаря продольным сквозным отверстиям (пустотам). Вес у пустотных плит меньше, чем у сплошных, однако по прочностным характеристикам они ни чуть не уступают. Через пустоты внутри плит удобно проводить различные кабели и инженерные коммуникации. Среди многопустотных плит перекрытия можно выделить:

• Плиты ПК, которые изготавливаются в специальных металлических формах (опалубках) с последующим виброуплотнением. Ширина у плит ПК варьируется от 1000 до 1500 мм, длина от 1500 до 9000 мм, а коэффициент нагрузки от 600 до 1200 кг/м2. Толщина у изделий стандартная и равна 220 мм
• Плиты ПБ, изготовленные более современным методом безопалубочного формования, который позволяет создавать изделия с максимально точными линейными размерами и монтажными петлями, что значительно облегчает процесс укладки плит. Изделия имеют стандартную ширину 1200 мм и толщину 220 мм. Нарезать по длине плиты ПБ можно как в поперечном сечении, так и вдоль, или под углом в сорок пять градусов, исходя из требований проекта
• Плиты ПНО (или ПБО, 3.1ПБ) толщиной 160 мм относятся к типу облегченных железобетонных многопустотных плит. Они отличаются меньшим весом и толщиной, в сравнении со стандартными пустотными плитами, и обычно используются при малоэтажном строительстве
• Плиты НВ, НВК, НВКУ, 4НВК изготавливаются из тяжелого бетона с применением предварительно напряженной арматуры, однако не предусматривают наличие монтажных петель и закладных деталей. Монтаж изделий производится с помощью канатных строп. В зависимости от количества рядов армирования, веса, длины и нагрузки, плиты перекрытия подразделяются на:
  • Плиты НВ — с одним рядом армирования, длиной до 7000 мм и максимальной нагрузкой до 2200 кг/м2
  • Плиты НВК — с двумя рядами армирования, длиной до 9000 мм и максимальной нагрузкой 2200 кг/м2
  • Плиты НВКУ — с двумя рядами армирования, длиной до 12000 мм и максимальной нагрузкой 1250 кг/м2
  • Плиты 4НВК — с двумя рядами армирования, длиной до 16200 мм и максимальной нагрузкой 2500 кг/м2

Чтобы разобраться, какая именно плита перекрытия Вам подойдет по размерам и характеристикам, рассмотрим детально маркировку данных ЖБИ изделий. Согласно ГОСТ 9561-2016, маркировка плит перекрытия состоит из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например ПК, ПБ, ПНО, НВ. Еще одна буква после типа изделия говорит о наличии дополнительной стороны для опирания, например «Т» — опирание плиты осуществляется на три стороны, или «К» — опирание плиты осуществляется на четыре стороны. Далее следуют две цифры, обозначающие длину плиты в дециметрах. После длины идут еще две цифры, обозначающие ширину (этот параметр завышают на 10-20 мм). Последняя цифра характеризует расчетную нагрузку изделия. Во второй группе может содержаться информация о классе арматуры (например AtVt), левой или правой стороне изделия (Л или П), особых климатических условиях использования (С — сейсмическая устойчивость), стойкости бетона в условиях воздействия агрессивных сред (Н — нормальная проницаемость бетона; П — пониженная; О- особо низкая), типе бетона (Я — ячеистый; Л — легкий; С — плотный силикатный; М — мелкозернистый; П — пескобетонный; Ж — жаростойкий), наличии монтажных петель (П — петли обычные; А — анкерные петли) и так далее.

У некоторых плит перекрытия в маркировке перед буквенными обозначениями можно встретить начальные цифры, обозначающие толщину изделия:

• 1 — 100 миллиметров
• 2 — 120 миллиметров
• 3 — 140 миллиметров
• 4 — 160 миллиметров
• 5 — 180 миллиметров
• 6 — 200 миллиметров

Существует также разделение маркировки плит перекрытия по способу опирания:

• Плиты маркировки 2ПД — 6ПД опирают на две стороны
• Плиты маркировки 3ПТ — 6ПТ опирают на три стороны
• Плиты маркировки 1П — 6П опирают на четыре стороны

Если у Вас остались вопросы или Вы сомневаетесь с выбором плит перекрытия — звоните или пишите нам! Мы проконсультируем по чертежам, бесплатно сделаем раскладку плит и ответим на все интересующие вопросы 🙂

Стандартные плиты перекрытия производятся на ЖБИ заводах преимущественно из тяжелого силикатного бетона, либо из легкого конструкционного бетона с уплотненной структурой.

В силу того, что плита перекрытия является несущим элементом конструкции дома, к ней предъявляют особые требования, которые должны соответствовать нормам строительства и регламентам ГОСТ. Наши заводы-производители ЖБИ строго следят за соблюдением контроля качества при изготовлении всех железобетонных изделий. Среди основных таких требований можно выделить:

• Прочность ЖБИ изделий. Плита перекрытия является одним из наиболее нагруженных элементов конструкции, поэтому её прочность рассчитывается с максимальным запасом, включающим постоянные нагрузки от веса самого здания и динамические нагрузки от веса мебели и людей
• Жесткость ЖБИ изделий. Плиты перекрытия должны выдерживать нагрузки на сжатие и растяжение (изгиб), поскольку любая деформация может привести со временем не только к разрушению перекрытия, но и к обрушению всего здания
• Огнестойкость ЖБИ изделий. Немаловажный фактор для плит перекрытия, позволяющий в случае ЧП покинуть здание до того, как произойдет обвал перекрытия. Железобетонные изделия в среднем выдерживают воздействие открытого огня на протяжении 60 — 120 минут

При выборе пустотных плит перекрытия стоит обращать внимание еще и на такие характеристики, как гидроизоляция, звукоизоляция и теплопроводность.

Если Вы сомневаетесь с выбором и не знаете, какие именно плиты перекрытия подойдут для Вашего проекта — звоните нам! Мы всегда проконсультируем Вас по любому интересующему вопросу и поможем выбрать самый оптимальный вариант по цене и скорости доставки.

Звоните: +7 (495) 648-55-57

При выборе междуэтажного перекрытия довольно часто возникает вопрос, какой именно материал будет наиболее подходящим по качественным характеристикам и ценовым параметрам. Прежде всего стоит отметить, что существует три типа междуэтажных перекрытий: из дерева, из монолитного железобетона и из сборного железобетона. В данной статье речь пойдет о перекрытии именно из сборных железобетонных изделий, изготовленных на заводах ЖБИ.

На первый взгляд, все ЖБИ плиты перекрытия довольно сильно схожи между собой и отличаются разве что параметрами длины, ширины и толщины. Но в действительности железобетонные плиты обладают целым рядом отличительных характеристик, которые подробно перечислены в ГОСТ 9561-91. Одной из таких отличительных характеристик является способ армирования ЖБИ изделий. В зависимости от типа плиты перекрытия, армирование может быть выполнено из предварительно напряженной либо обычной, ненапряженной, арматурной стали. Предварительно напряженное армирование ЖБИ изделий используется чаще, так как позволяет плитам перекрытия выдерживать повышенные нагрузки.

К следующему, не менее важному параметру, относится допустимое количество сторон опирания плиты перекрытия. Как правило, большинство железобетонных плит опирается только на две короткие стороны, но существуют плиты с допустимым опиранием на три и четыре стороны. Для примера, плиты перекрытия ПК и ПБ можно опирать только на две стороны; у плит перекрытия 1ПКТ допускается опирание на три стороны; а у плит перекрытия 1ПКК возможно опирание на четыре стороны.

Способ производства ЖБИ плит перекрытия тоже имеет свои отличия, которые заключаются в технологии изготовления. Плиты ПК отливают в металлической форме (опалубке) с закрепленным внутри стальным арматурным каркасом. Плиты ПБ изготавливают более современным методом непрерывного безопалубочного формования на специальным стендах-дорожках. Такой метод производства ЖБИ позволяет изготавливать изделия с ровной, гладкой поверхностью. Плиты ПБ меньше подвержены растрескиванию и имеют более высокий свободный прогиб. Кроме того, изделия можно нарезать любой необходимой длины в соответствии с требованиями заказчика.

Допускается разрезка плит вдоль и под углом от 30 до 90 градусов. Несущая способность ЖБИ изделий при этом сохраняется. Возможность нарезать плиты по индивидуальным размерам значительно упрощает их установку, а, главное, дает свободу при проектировании дома, ведь размеры коробок здания и несущие стены могут быть не привязаны к стандартным размерам тех же плит ПК.

При покупке плит перекрытия ПК длиной более 4200 мм с предварительно напряженной арматурой, важно знать, что заводские изделия оснащены специальными упорами, которые расположены по обеим сторонам плиты. Если сделать торцевой срез, отсекающий один конец плиты вместе с вертикальной арматурой, упор потеряет свою функциональность и перестанет работать, а цепляться за бетон будет только боковая поверхность рабочей арматуры внутри плиты. У плит ПБ тоже есть свой нюанс: хоть они и имеют ровную, гладкую поверхность, хорошую геометрию и высокую несущую способность, диаметр пустотного отверстия у этих изделий составляет всего 60 мм. У плит перекрытия ПК пустоты варьируются от 114 до 203 мм в диаметре, что позволяет без какого-либо труда пробивать отверстия для канализационного стояка, диаметр которого равен 100 мм. Поэтому, если Вы остановили свой выбор на плитах ПБ, следует сразу выяснить у персонального менеджера, каким образом будет лучше создать отверстие у плиты, чтобы не повредить арматуру внутри изделия.

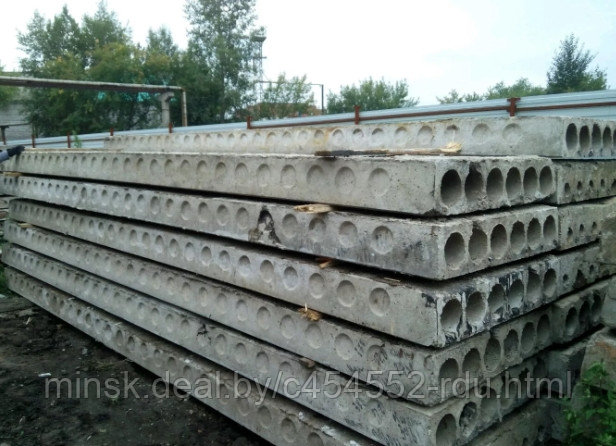

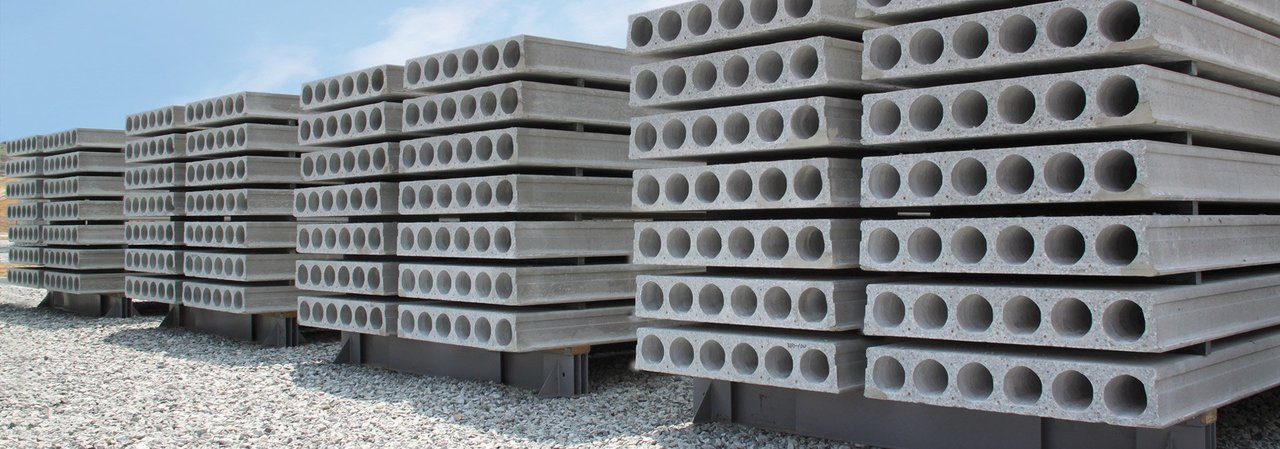

Случаются ситуации, когда плиты перекрытия приходится складировать на участке из-за того, что монтировать изделия сразу же нет возможности. В такой ситуации самое главное соблюдать несколько простых правил, которые помогут сохранить плиты перекрытия в первозданном виде. Прежде всего необходимо подготовить место с твердой и ровной поверхностью для складирования плит. Ни в коем случае нельзя оставлять изделия на голой земле, так как это может привести к их деформации, трещинам и переломам, которые возникают в следствие неравномерных нагрузок. Укладывать плиты друг на друга необходимо штабелями, но не более десяти штук в один ряд. Под самую нижнюю плиту устанавливают деревянные бруски толщиной примерно 200 на 200 мм, а последующие ряды прокладывают дощечками толщиной 25 мм. Дощечки должны располагаться строго друг над другом для обеспечения равномерной нагрузки на плиты. При установке деревянных прокладок со стороны торцов, необходимо отступать от края на 300 — 450 мм.

Наша компания бесплатно предоставляет услугу по раскладке плит перекрытия с учетом всех особенностей изделий и требований заказчика. Мы умеем читать чертежи и всегда готовы помочь с поиском плит перекрытия нестандартных размеров!

Звоните: +7 (495) 648-55-57

В промышленном строительстве особой популярностью пользуются такие железобетонные изделия, как плиты перекрытия, балки, ригели, колонны и сваи. Именно благодаря высокой прочности ЖБИ изделий, застройщики могут возводить надежные, устойчивые постройки любой этажности. Для создания междуэтажных перекрытий в промышленных зданиях используют железобетонные плиты, способствующие отличной звуко- и теплоизоляции помещений. Плиты перекрытия являются одними из базовых конструктивных элементов, разделяющих пространство внутри здания на этажи и воспринимающих нагрузки от собственного веса, веса людей, тяжелых предметов (мебели) и технического оборудования, равномерно распределяя его на стены здания. Высокие прочностные характеристики ЖБИ плит перекрытия делают их устойчивыми к деформации и механическому воздействию. Кроме того, изделия связывают между собой отдельные стены, повышая пространственную жесткость всей конструкции.

Для плит перекрытия не существует ограничений по температурному режиму, поэтому их можно устанавливать как в отапливаемых, так и неотапливаемых промышленных помещениях. Применение морозостойких марок бетона позволяет использовать ЖБИ изделия в различных климатических условиях, а дополнительная гидроизоляция — в помещениях с повышенным уровнем влажности. Для районов с сейсмической активностью до девяти баллов по шкале Рихтера изготавливаются плиты с дополнительным защитный поясом из арматуры.

На заводах ЖБИ производят ребристые плиты перекрытия, основным преимуществом которых является повышенная прочность за счет наличия продольных ребер жесткости, а также устойчивость к значительным механическим нагрузкам. Изделие представляет собой сплошную цельную плиту с продольными элементами по бокам, которые выполняют роль балок, работающих на изгиб. Выпускаемые заводом ЖБИ плиты отличаются устойчивостью к появлению трещин, огнестойкостью, шумоизоляцией, точностью геометрических размеров и высокой несущей способностью. Такой уровень технических характеристик возможен благодаря использованию современных методов производства ЖБИ изделий, строгому контролю качества изготовляемой продукции, соблюдению строительных норм и правил, требований ГОСТ. Ребристыми плитами перекрывают не только промышленные здания, но и чердачные помещения в жилых домах, при условии что шаг несущих конструкций не будет превышать шести метров.

Помимо ребристых плит в промышленном строительстве можно встретить длинномерные плиты внутреннего настила от девяти до двенадцати метров, которые используются при обустройстве перекрытий различных крупных сооружений. Маркируются эти изделия как НВ (настил внутренний с нижним однорядным армированием), НВК (с двухрядным армированием), НВКУ и 4НВК. Дополнительный индекс «К» в маркировке длинномерных плит НВ обозначает, что было установлено двухрядное армирование (сверху и снизу плиты). Длинномерные плиты настила производятся на заводах ЖБИ методом непрерывного безопалубочного формования с применением предварительно напряженной арматуры одного из трех типов (минимального, среднего или усиленного). В качестве основного материала используется тяжелый, плотный бетон с высокой степенью трещиностойкости. Плиты имеют продольные пустоты круглого сечения, однако не предусматривают наличие закладных деталей. Монтаж изделий осуществляется с помощью двухпетлевых канатных строп.

Преимущества использования плит перекрытия:

• Сокращение не только денежных затрат, но и сроков на строительство
• Разнообразие типоразмеров позволяет подобрать изделия для любого проекта
• Плиты перекрытия можно использовать в зданиях любой этажности
• Благодаря пустотам внутри, изделия обладают повышенной звуко- и теплоизоляцией
• Плиты не деформируются в процессе эксплуатации
• Арматура внутри плит перекрытия обеспечивает надежность и долговечность всей конструкции
• Использование ЖБИ плит позволяет заново обустраивать перекрытия при реконструкции или ремонте уже готового здания

Компания «ДСК-Столица» предлагает покупателям огромный выбор железобетонных плит перекрытия с быстрой доставкой. В нашем каталоге представлен широкий ассортимент изделий всех типоразмеров. Мы всегда обеспечиваем своим клиентам самые выгодные цены, быструю доставку и точное соответствие изделий действующим стандартам ГОСТ.

Срочно нужны ЖБИ? Звони! +7 (495) 648-55-57

ЗАЯВКА

Напишите, пожалуйста, наименование изделий, количество и адрес доставки для расчета вашей заявки.

Как с вами связаться?

Например: Игорь Николаевич

Формат: +7 (xxx) xxx-xx-xx

Согласие с условиями пользования

Даю согласие на обработку моих персональных данных. С Политикой в отношении обработки персональных данных ознакомлен и согласен.

Железобетонные плиты перекрытия — СК Авторитет

Применяемые в строительстве частных домов железобетонные плиты перекрытия позволяют значительно сократить сроки сдачи объектов, а также обеспечить высокие эксплуатационные характеристики несущих конструкций. В частности, для обустройства межэтажных и чердачных перекрытий используется ЖБ плита, которая по стандарту имеет толщину 220 мм.

Общая информация о железобетонных плитах перекрытия

Производство преднапряженных плит перекрытия осуществляется по методу экструзии. В качестве основного компонента применяются бетоны, марки которых указаны в Государственном Стандарте ГОСТ 23009. В этом документе также предписаны другие особенности и нормы, которые должны соблюдать производители железобетонных изделий этого класса.

Для того, чтобы плита перекрытия обладала необходимой несущей способностью и прочностью, при ее производстве используется закладка арматурного каркаса. Для этого используются стальные высокопрочные канаты с маркировкой К-7. Их толщина, в зависимости от габаритных размеров и конфигурации плит перекрытия, может быть в пределах от 9 мм до 15 мм. Аналогично по размерам ЖБИ нормируется и количество закладываемых канатов.

Чтобы уменьшить вес плит перекрытия, которые используются в частном домостроении, их делают пустотными. Эта характеристика означает, что внутри плиты вдоль ее длины имеются сквозные отверстия определенного диаметра. В частности, если рассматривать вышеупомянутую ЖБ плиту толщиной 22 см, то у нее сечение пустот составляет 159 мм.

Маркировка пустотных плит перекрытия

Все изготовленные в соответствии с ГОСТом железобетонные изделия имеют соответствующую маркировку, содержание и значение которой также нормируется этим документом. В частности, пустотные плиты перекрытия имеют следующую маркировку и ее расшифровку:

ПК 60.12.2,2-4,2К7

Где цифра 60 указывает на длину плиты 6000 мм, 12 – ширина ЖБИ 1200 мм, 2,2 – высота 220 мм. Показатель 4,2К7 означает, что такая плита рассчитана на нагрузку 4,2 кПа.

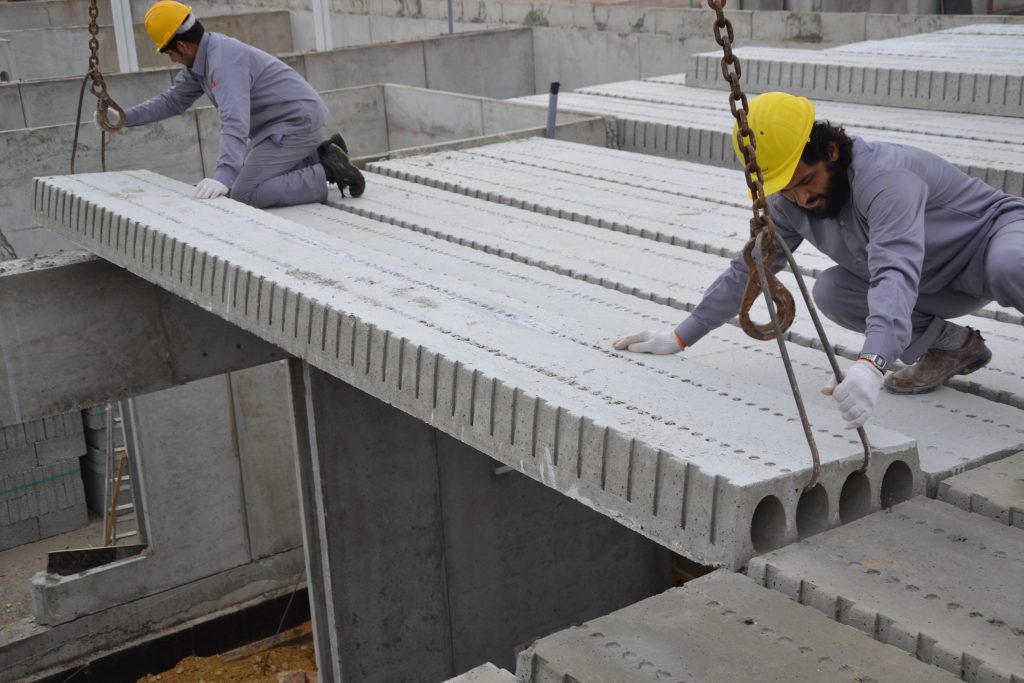

Правила монтажа плит перекрытия

Применение железобетонных плит перекрытия в сфере строительства загородных домов должно осуществляться с соблюдением правил и норм, прописанных в соответствующем документе. В данном случае им является СНиП 3.03.01-87, который называется: «Несущие ограждающие конструкции».

Преимущества железобетонных плит перекрытия

ЖБ ПК целесообразно применять при строительстве частных домов, в частности, для обустройства межэтажных и чердачных перекрытий, благодаря следующим их достоинствам:

• высокая несущая способность;
• уменьшенный вес за счет наличия пустот;
• высокая прочность благодаря арматурному каркасу;
• устойчивость к воздействию огня;
• невосприимчивость к перепадам температур;
• долгое время не теряют своих свойств в условиях повышенной влажности;
• хорошие звукоизоляционные характеристики;
• стабильность геометрической формы на протяжении всего срока эксплуатации;
• долговечность.

Для удобства погрузки, выгрузки и установки на место эксплуатации плиты ПК оснащены металлическими петлями, которые позволяют быстро подсоединять и отсоединять стропы грузоподъемной техники.

Итог

Пустотные железобетонные плиты толщиной 220 мм являются оптимальным строительным материалом для обустройства межэтажных и чердачных перекрытий в частных домах и коттеджах. Преимущественно используются при реализации проектов, где в качестве стенового материала применяется кирпич или керамические блоки.

Другие новости и статьи

18 мая 2017

Вентиляция крыши в частном доме

Вентиляции кровли необходима для предотвращения образования на ней конденсата и дальнейшего ее разрушения. Варианты создания системы проветривания крыши.

статья

15 авг 2018

Газосиликатные блоки Ytong: обзор материала

Газосиликат всемирно известной марки Ytong является одним из самых популярных стеновых материалов для строительства загородных домов и коттеджей. Он обладает высокой прочностью, достаточным сопротивлением теплопередаче, отличной несущей способностью и долговечностью.

статья

17 мая 2018

Отмостка вокруг дома: понятие, преимущества, технология устройства

Отмостка – это водонепроницаемое покрытие грунта по периметру здания, создаваемое из бетона или асфальта. Ее обустраивают с уклоном в направлении от здания, чтобы сточные дождевые воды, талый снег стекали, попадая в почву.

статья

Усиление проемов в преднапряженных железобетонных пустотных плитах приповерхностной углепластиковой арматурой

Название: Усиление проемов в преднапряженных железобетонных пустотных плитах приповерхностной углепластиковой арматурой
Дата публикации: Июль -Август 2017 г.
Том: 62
Выпуск: 4
Номера страниц: 45-57
Авторы: Карам Махмуд, Стивен Фуберт и Эхаб Эль-Салакави0005 https://doi.org/10.15554/pcij62.4-01

Нажмите здесь, чтобы просмотреть полную статью в журнале.

Abstract

Исследовано влияние проемов на поведение преднапряженных железобетонных многопустотных плит и эффективность накладного армирования как метода усиления. Были испытаны пять полноразмерных преднапряженных бетонных пустотных плит: одна без отверстий, две с отверстиями в разных местах и ​​две с одинаковыми отверстиями, усиленными полосами из армированного углеродным волокном полимера (CFRP), прикрепленными к поверхности. Плиты были испытаны на четырехточечный изгиб. Отверстия вырезались либо в чистом пролете изгиба, либо в пролете сдвига. Результаты испытаний показали, что наличие отверстия вдоль пролета изгиба или пролета сдвига значительно снизило изгибную жесткость после растрескивания и емкость плиты. Кроме того, усиление проемов полосами углепластика, установленными у поверхности, эффективно повысило жесткость после образования трещин, повысило пластичность элемента, восстановило дефицит прочности на изгиб, возникший в результате вырезания проемов, и обеспечило чистое увеличение способности к изгибу.

Ссылки

1. Де Лоренцис Л. и А. Нанни. 2002. «Связь между приповерхностными армированными волокном полимерными стержнями и бетоном при укреплении конструкции». Структурный журнал ACI 99 (2): 123–132.

2. Эль-Хача Р. и С. Х. Ризкалла. 2004. «Приповерхностная армированная волокном полимерная арматура для усиления бетонных конструкций на изгиб». Структурный журнал ACI 101 (5): 717–726.

3. Хассан Т.К. и С.Х. Ризкалла. 2004. «Механизм сцепления приповерхностных армированных волокном полимерных стержней для укрепления бетонных конструкций на изгиб». Структурный журнал ACI 101 (6): 830–839..

4. Тенг, Дж. Г., Л. Де Лоренцис, Б. Ван, Р. Ли, Т. Н. Вонг и Л. Лам. 2006. «Отказы от разрушения железобетонных балок, усиленных полосами углепластика, установленными вблизи поверхности». Журнал композитов для строительства 10 (2): 92–105.

5. Де Лоренцис Л. и Дж. Г. Тенг. 2006. «Приповерхностное армирование FRP: новый метод усиления конструкций». Композиты, часть B: Engineering 38 (2): 119–143.

6. Йост, Дж. Р., С. П. Гросс, Д. В. Динхарт и Дж. Дж. Милденберг. 2007. «Поведение бетонных балок при изгибе, усиленных полосами углепластика, установленными на поверхности». Структурный журнал ACI 104 (4): 430–437.

7. Хаджихашеми А., Д. Мостофинежад и М. Ажари. 2011. «Исследование железобетонных балок, усиленных предварительно напряженными ламинатами NSM CFRP». Журнал композитов для строительства 15 (6): 887–895.

8. Бадави М. и К. Судки. 2009. «Усиление изгиба железобетонных балок предварительно напряженными стержнями из углепластика NSM — экспериментальное и аналитическое исследование». Строительство и строительные материалы 23 (10): 3292–3300.

9. Бенкардино Ф., Г. Спадеа и Р. Н. Свами. 2002. «Прочность и пластичность железобетонных балок, внешне армированных тканью из углеродного волокна». Структурный журнал ACI 99 (2): 163–171.

10. Bonaldo, E., J. A. O. De Barros и P. B. Lourenco. 2008. «Эффективный метод усиления для увеличения сопротивления изгибу существующих железобетонных плит». Журнал композитов для строительства 12 (2): 149–159.

11. Энохссон, О., Дж. Лундквист, Б. Тальсен, П. Русиновски и Т. Олофссон. 2007. «Усиленные углепластиком отверстия в двусторонних бетонных плитах — экспериментальное и численное исследование». Строительство и строительные материалы 21 (4): 810–826.

12. Селием Х., Р. Серачино, Э. Самнер и С. Смит. 2011. «Пример восстановления способности к изгибу непрерывных односторонних железобетонных плит с вырезами». Журнал Композиты для строительства 15 (6): 992–998.

13. Смит С. и С. Дж. Ким. 2009. «Усиление односторонних пролетных железобетонных плит с вырезами с использованием композитов FRP». Строительство и строительные материалы 23 (4): 1578–1590.

14. Тан, К. Х. и Х. Чжао. 2004. «Усиление проемов в односторонних железобетонных плитах с использованием полимерных систем, армированных углеродным волокном». Журнал композитов для строительства 8 (5): 393–402.

15. CPCI (Канадский институт сборного/предварительно напряженного бетона). 2007. Руководство по проектированию CPCI. 4-е изд. Оттава, Онтарио, Канада: CPCI.

16. Уда Ф. и Р. Эль-Хача. 2012. «Новая модель пластичности железобетонных балок, усиленных полимерной арматурой, армированной волокном». Композиты, часть B: Engineering 43 (8): 3338–3347.

17. CSA (Канадская ассоциация стандартов). 2014. Нормы проектирования бетонных конструкций зданий. CSA A23.3-14. Рексдейл, Онтарио, Канада: CSA.

18. ACI (Американский институт бетона) Комитет 318. 2014 г. Строительные нормы и правила для железобетона (ACI 318-14) и комментарий (ACI 318R-14). Фармингтон-Хиллз, Мичиган: ACI.

19. CSA. 2012. Проектирование и строительство строительных элементов из полимеров, армированных волокном. CAN/CSA-S806-12. Торонто, Онтарио, Канада: CSA.

20. Комитет ACI 440. 2008. Руководство по проектированию и строительству систем FRP с наружным приклеиванием для усиления бетонных конструкций. АКИ 440.2R-08. Фармингтон-Хиллз, Мичиган: ACI.

Экспериментальное исследование характеристик конструкции однопролетной многопустотной плиты при последовательном ударном нагружении

. 2022 13 января; 15 (2): 599.

дои: 10.3390/ma15020599.

Камаль Амин Чебо ¹ , Йехья Темсах ¹ , Захер Абу Салех ² , Мохамад Дарвич ¹ , Зиад Хамдан ³

Принадлежности

• ¹ Гражданская и экологическая инженерия, Бейрутский арабский университет, Бейрут 1001, Ливан.
• ² Гражданская и экологическая инженерия, Университет Баламада в Дубае, Дубай 00000, Объединенные Арабские Эмираты.
• ³ Гражданская и экологическая инженерия, Ливанский университет, Триполи 1300, Ливан.

• PMID: 35057315
• PMCID: PMC8781739
• DOI: 10.3390/ма15020599

Бесплатная статья ЧВК

Камаль Амин Чебо и др. Материалы (Базель). 2022 .

Бесплатная статья ЧВК

. 2022 13 января; 15 (2): 599.

дои: 10.3390/ma15020599.

Авторы

Камаль Амин Чебо ¹ , Йехья Темсах ¹ , Захер Абу Салех ² , Мохамад Дарвич ¹ , Зиад Хамдан ³

Принадлежности

• ¹ Гражданская и экологическая инженерия, Бейрутский арабский университет, Бейрут 1001, Ливан.
• ² Гражданская и экологическая инженерия, Университет Баламада в Дубае, Дубай 00000, Объединенные Арабские Эмираты.
• ³ Гражданская и экологическая инженерия, Ливанский университет, Триполи 1300, Ливан.

• PMID: 35057315
• PMCID: PMC8781739
• DOI: 10.3390/ма15020599

Абстрактный

В Ливане и многих других странах, где конструкции уязвимы к ударным нагрузкам, вызванным случайными обвалами камней в результате оползней, особенно мосты с многопустотными плитами, необходимо разработать безопасные и эффективные процедуры проектирования для проектирования таких типов конструкций, чтобы они выдерживали экстремальные случаи загрузка. Реакция конструкции бетонных элементов, подвергающихся падающему весу с низкой скоростью, вызвала интерес исследователей в предыдущие годы. Эффект удара из-за оползня, падающего на железобетонные (ЖБ) плиты, изучался многими исследователями, в то время как очень немногие изучали влияние ударной нагрузки на предварительно напряженные конструкции, отметив, что недавнее исследование было проведено в Бейрутском арабском университете, который сравнили динамическое поведение железобетонных и постнапряженных плит при ударном нагружении ударным элементом массой 605 кг, свободно падающим с высоты 20 м. Пустотные плиты широко используются в мостах и ​​сборных конструкциях. Таким образом, изучение их поведения из-за таких опасностей становится неизбежным. Это исследование посвящено этим типам плит. Для лучшего понимания поведения полномасштабная экспериментальная программа состоит из испытаний многопустотной плиты с одним пролетом. Образец имеет размеры 6000 мм × 1200 мм × 200 мм с 100-миллиметровой монолитной покрывающей плитой. Последовательные случаи свободного падения с высоты 14 м будут исследоваться на заданной плите с пролетом 6000 м. Эта серия ударов будет удерживаться за счет ударов по однопролетной многопустотной плите в трех разных местах: в центре, на краю и рядом с опорой. Данные программы испытаний использовались для оценки реакции конструкции с точки зрения экспериментальных наблюдений, максимальных сил удара и инерции, повреждений/отказов конструкции: тип и характер, реакция на ускорение и рекомендации по проектированию конструкции. Это исследование показало, что многопустотная плита имеет другое динамическое поведение по сравнению с натянутыми и железобетонными плитами, упомянутыми в разделе обзора литературы.

Ключевые слова: бетонные повреждения; трещины; динамический отклик; сборная плита; последовательная ударная нагрузка.

Заявление о конфликте интересов

w3.org/1999/xlink» xmlns:mml=»http://www.w3.org/1998/Math/MathML» xmlns:p1=»http://pubmed.gov/pub-one»> Авторы заявляют об отсутствии конфликта интересов.

Цифры

Рисунок 1

Схема и детали поперечного сечения…

Рисунок 1

Схема и детали поперечного сечения типичного элемента предварительно напряженной бетонной многопустотной плиты.

Схема и детали поперечного сечения типичного элемента предварительно напряженной бетонной многопустотной плиты.

Рисунок 2

Однопролетная многопустотная плита…

Рисунок 2

Однопролетная многопустотная плита с бетонным верхним узлом исполнения.

Однопролетная многопустотная плита с бетонным верхним площадочным исполнением.

Рисунок 3

Схема и детали поперечного сечения…

Рисунок 3

Схема и детали поперечного сечения пустотного стержня с бетонным покрытием.

Схема и детали поперечного сечения пустотного профиля с бетонным покрытием.

Рисунок 4

Плита Используемый ударник: 600…

Рисунок 4

Плита Используемый ударный удар: 600-килограммовый стальной шар.

Плита Используемый ударный удар: 600-килограммовый стальной шар.

Рисунок 5

Последовательные места ударов, расположение и…

Рисунок 5

Последовательные места ударов, расположение и расположение акселерометров.

Места последовательных ударов, расположение и расположение акселерометров.

Рисунок 6

Тестовая установка со всеми экспериментальными…

Рисунок 6

Тестовая установка со всеми экспериментальными компонентами.

Тестовая установка со всеми экспериментальными компонентами.

Рисунок 7

Структурные повреждения в бетоне…

Рисунок 7

Структурные повреждения бетонного покрытия от первого удара.

Структурное повреждение бетонного покрытия от первого удара.

Рисунок 8

Закрытый вид для конструкции…

Рисунок 8

Закрытый вид структурного повреждения в многопустотной плите с первого…

Закрытый вид структурного повреждения многопустотной плиты от первого удара.

Рисунок 9

Поврежденная зона в бетоне…

Рисунок 9

Зона повреждения в бетонном покрытии после второго удара.

Поврежденная зона в бетонном покрытии после второго удара.

Рисунок 10

Повреждение конструкции снизу…

Рисунок 10

Повреждение конструкции с нижней стороны после третьего удара.

Повреждение конструкции с нижней стороны после третьего удара.

Рисунок 11

Реакция на пиковые ускорения при первом ударе…

Рисунок 11

График реакции пиковых ускорений при первом ударе.

График реакции пиковых ускорений при первом ударе.

Рисунок 12

Реакция пиковых ускорений на второй удар…

Рисунок 12

График реакции пиковых ускорений второго удара.

График реакции пиковых ускорений второго удара.

Рисунок 13

Реакция на пиковые ускорения при третьем ударе…

Рисунок 13

График реакции пиковых ускорений при третьем ударе.

График реакции пиковых ускорений при третьем ударе.

Рисунок 14

Графики отклика пиковых ускорений.

Рисунок 14

Графики отклика пиковых ускорений.

Графики отклика пиковых ускорений.

См. это изображение и информацию об авторских правах в PMC

Похожие статьи

• Оценка конструкционной безопасности сборных предварительно напряженных железобетонных плит перекрытий, отлитых из высокопрочного бетона на 120 МПа с армированным швом.

  Bae JH, Hwang HH, Park SY. Bae JH и соавт. Материалы (Базель). 2019 сен 19;12(18):3040. дои: 10.3390/ma12183040. Материалы (Базель). 2019. PMID: 31546786 Бесплатная статья ЧВК.

• Влияние сушки на структурные характеристики железобетонной балки с плитой.

  Сатья П., Асаи Т., Тешигавара М., Хибино Ю., Маруяма И. Сатья П. и др. Материалы (Базель). 2021 10 апреля; 14 (8): 1887. дои: 10.3390/ma14081887. Материалы (Базель). 2021. PMID: 33920143 Бесплатная статья ЧВК.

• Исследование конструкционных характеристик гибридных железобетонных плит, армированных волокном.

  Саид Х.З., Салим М.З., Чуа Ю.С., Ватин Н.И. Саид ХЗ и др. Материалы (Базель). 2022 29 сентября; 15 (19): 6748. дои: 10.3390/ma15196748. Материалы (Базель). 2022. PMID: 36234089 Бесплатная статья ЧВК.

• Анализ фибробетонных плит под действием центральных и внецентренных нагрузок.

  Маркаликова З., Билек В., Сухарда О., Чайка Р. Маркаликова З. и соавт. Материалы (Базель). 2021 24 ноября; 14 (23): 7152. дои: 10.3390/ma14237152. Материалы (Базель). 2021. PMID: 34885306 Бесплатная статья ЧВК.

• Поведение при изгибе сборных железобетонных пустотелых плит, поврежденных огнем, усиленных углепластиком, по сравнению с TRM.

  Суй З.А., Донг К., Цзян Дж., Ян С., Ху К. Суй З.А. и соавт. Материалы (Базель). 2020 4 июня; 13 (11): 2556. дои: 10.3390/ma13112556. Материалы (Базель). 2020. PMID: 32512713 Бесплатная статья ЧВК.

Посмотреть все похожие статьи

использованная литература

1. 1. Аль Рави Ю., Темсах Ю., Баалбаки О., Джахами А., Дарвич М. Экспериментальное исследование влияния ударной нагрузки на поведение предварительно напряженных бетонных плит. Дж. Билд. англ. 2020;31:101207. doi: 10.1016/j.jobe.2020.101207. — DOI
2. 1. Джахами А., Темсах Ю., Хатиб Дж., Баалбаки О., Дарвич М., Чаабан С. Ударное поведение реабилитированных натянутых плит, ранее поврежденных ударной нагрузкой. Маг. Гражданский англ. 2020; 93: 134–146. doi: 10.18720/MCE.93.11. — DOI
3. 1. Berthet-Rambaud Y., Temsah P., Mazars J., Daudeville L. Моделирование методом конечных элементов бетонных защитных конструкций, подверженных ударам горных пород; Материалы 16-й конференции ASCE по инженерной механике, Вашингтонский университет; Сиэтл, Вашингтон, США.
