Плиты покрытия плиты перекрытия разница: В чём различие плит перекрытия и покрытия

Опорная плита покрытия (перекрытия) для колодца

1. Виды опорных плит
   1. Характеристики опорных плит
2. Этапы и нюансы установки плиты
   1. Этапы установки плиты (видео)

Любые инженерные системы, как, например, канализационная или водопроводная, рано или поздно, что очевидно, нуждаются в починке.

Именно поэтому при проектировании таких систем предусматривают наличие выходов для проведения ремонтных работ. Безопасность доступа к ним и легкость в последующем обслуживании достигается за счет установки железобетонных колодцев, которые и являются таким «выходом».

Круглые плиты перекрытия колодца

И на этапе их создания следует предельно ответственно подойти к выбору опорной плиты перекрытия.

1 Виды опорных плит

Опорная плита во всей конструкции железобетонного колодца является одной из наиболее важных частей. Она априори входит в комплектацию сборной конструкции.

Впрочем, комплектация железобетонных колодцев может варьироваться относительно условий окружающей среды, и это необходимо помнить, особенно при проектировании канализационных систем.

Кроме того, на комплектацию влияет еще и специфика и разного рода нюансы коммуникационной системы в целом, а также условия, в которых будет использоваться перекрытие.

Опорные плиты имеют несколько разновидностей с характерными отличиями. Рассмотрим наиболее востребованные и популярные в строительной сфере виды изделий подробнее:

Опорные плиты покрытия «УОП-6». Буква «У» в данном случае означает «усиленная». Ее применение оправданно в тех частых случаях, когда всесторонний (по всем направлениям) доступ к колодцу канализационных систем необходимо сделать наиболее безопасным и защищенным.

Такие изделия с легкостью выдерживают нагрузки в несколько тонн. Опорные плиты этого вида комплектуются обечайкой и затем обрабатываются качественной гидроизоляционной пропиткой.

«ОП-1к» (буква «к» в данном случае означает «короткая») — хотя и похожи на описанную плиту выше, но отличаются тем, что обеспечивают укрепление колодца только в тех местах, где интенсивность нагрузок на дорожное полотно в разы меньше.

Плиты перекрытия колодца квадратной формы

«ОП-1д» (буква «д» в данном случае означает «длинная») во всем идентичны предыдущим изделиям («ОП-1к»), с той лишь разницей, что они несколько длиннее. Так опорная плита «ОП-1к» идет со стороной 1,6 метра, а «ОП-1д» — 2,6 метра.

Кроме того, опорная плита покрытия «ОП-1к» более толстая, нежели продукция серии «ОП-1д».

Опорно-анкерная плита перекрытия — имеет дополнительные прочные металлические вставки, которые служат механизмом крепления специальных анкерных болтов.

Такая плита перекрытия для колодца монументально закрепляется на месте расположения. При этом опорно-анкерную плиту перекрытия для колодцев невозможно сдвинуть даже крупногабаритными транспортными средствами, выдерживает она и движения грунта при сильных ливнях.

Если есть необходимость сделать колодец как можно более защищенным (что особенно применимо для канализационных систем), обеспечив максимальную надежность бетонной основе или же фундаменту колодца, тогда следует применять именно этот вид опорных плит.
к меню ↑

1.1 Характеристики опорных плит

Все опорные плиты для колодцев строго регламентированы в характеристиках еще на этапе производства. Различия возможны лишь по массе.

Рассмотрим характеристики наиболее популярных и востребованных изделий в строительной индустрии:

• «ОП-1к» имеет размеры 1700 х 1700 х 150 сантиметров и массу ~1000 килограмм;
• «ОП-1у» имеет размеры 2300 х 1600 х 895/250 сантиметров и массу ~1550 килограмм;
• «УОП-6» имеет размеры 1600 х 1020 х 330 сантиметров и массу ~1100 килограмм.

Схема порядка монтажа плиты перекрытия колодца

Выбирать опорную плиту необходимо из информации о том, в каких условиях она будет собственно эксплуатироваться.

И здесь, вестимо, необходимо убедиться в том, что изделие соответствует требуемым эксплуатационным характеристикам.

Кроме того, не следует импровизировать или экономить на приобретении необходимой продукции, так как неподходящая под имеющиеся условия опорная плита может привести к деформации или разрушению всей конструкции, что наиболее опасно в случае создания канализационных сетей или формирования заведомо слабого основания под опоры железнодорожных путей.
к меню ↑

2 Этапы и нюансы установки плиты

Этапы монтажа конструкции следующие:

1. Опорная плита устанавливается как на песчаную, так и на песчано-цементную подготовку.
2. Перед тем как установить колодец необходимо очистить всю поверхность и полностью убедиться в том, что между днищем устанавливаемого колодца и имеющейся плитой основания нет никаких посторонних предметов.
3. Если необходимо выровнять уровень колодца, или же обеспечить необходимый наклон в сторону выходящего парубка, на опорную плиту перед монтажом наносят слой специальной бетонной подливки.
4. Затем устанавливается колодец в соответствии с намеченным планом сетей.
5. Теперь необходимо лишь закрепить колодец на опорной плите и вся система будет пригодна для последующей эксплуатации.
6. Важно помнить, что при установке анкерных болтов их необходимо затягивать до упора, дабы исключить перемещение колодца относительно установленной опорной плиты.

2.

 Главная страница » Колодцы

В чем разница между односторонними и двусторонними плитами?

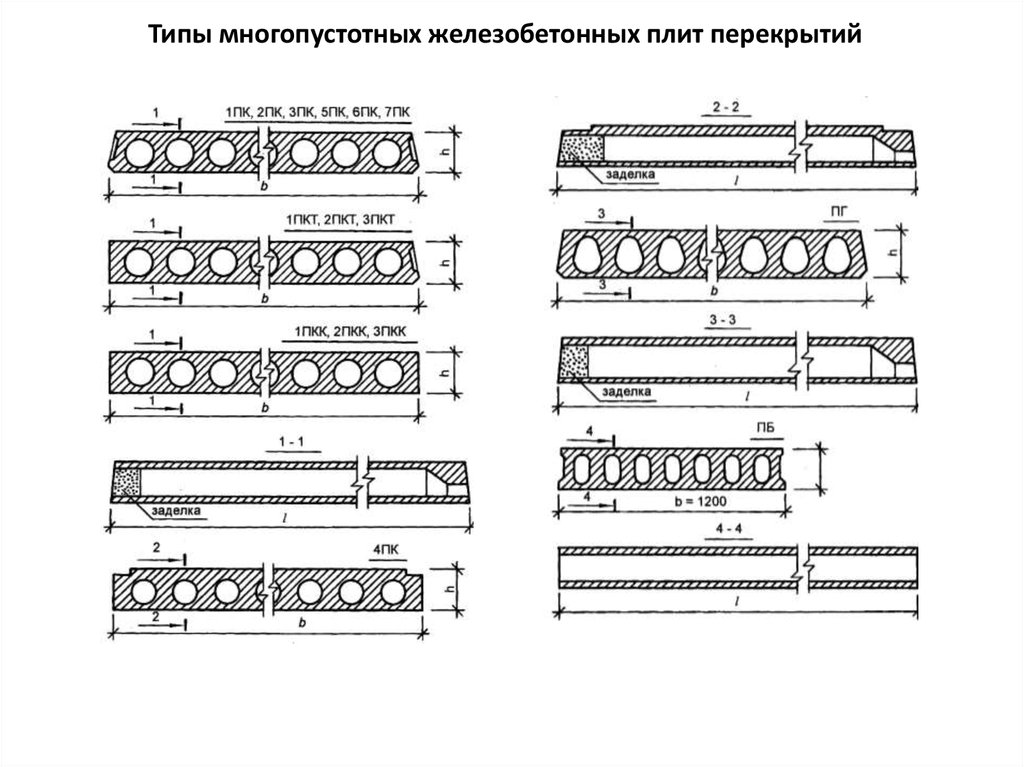

Перекрытия являются одним из важных конструктивных элементов здания. Это помогает передавать различные нагрузки от пола на балку, затем через колонны и, наконец, на фундамент конструкции.

Определяется как горизонтальная часть любой каркасной конструкции, которая поддерживается железобетонной балкой, каменной стеной или усиленными колоннами. На этапе строительства плиты перекрытий и перекрытий считаются плитами.

В строительстве широко используется бетон из-за его собственной эффективности. Сталь используется в качестве арматуры, чтобы противостоять нагрузкам, которые приходят на нее.

Вам не кажется, что очень важно знать о плитах и ​​их различных типах.

Мой ответ будет «Да».

Очень важно знать, что такое плита

Но нет необходимости знать тип плиты (односторонняя или двусторонняя плита), если вы используете программу конечных элементов для анализа и проектирования армирования, необходимого для плиты.

Погода в одну сторону или в две плиты имеет значение только если мы делаем

РУЧНЫЕ РАСЧЕТЫ……….

Правило большого пальца

Односторонние плиты

Проще говоря, односторонние плиты — это плиты, несущие нагрузку только в одном направлении.

Если отношение длин в двух направлениях больше или равно двум

, мы проектируем плиту как одностороннюю плиту.

$$ \frac{длиннее\, span}{короче\, span} > 2 $$

Односторонняя плита поддерживается в двух противоположных направлениях.

Пролет плиты – самая короткая сторона плиты, вдоль которой происходит передача нагрузки.

Односторонние плиты проектируются только в одном направлении, т. е. вдоль направления пролета.

Односторонняя плита изгибается в форме цилиндра.

Запроектированы арматурные стержни и размещена основная напрягаемая арматура по длине пролета.

В поперечном направлении предусмотрено минимальное армирование для компенсации напряжений, вызванных усадкой и изменениями температуры. Эта минимальная арматура также называется вторичной арматурой или распределительной сталью.

Распределительная сталь передает нагрузку в поперечном направлении на большую площадь и тем самым снижает влияние напряжений от усадочных и температурных трещин.

Двухсторонняя плита

Двухсторонняя плита представляет собой плиту, которая передает нагрузку в обоих направлениях и поддерживает балки со всех четырех сторон.

Если отношение длин в двух направлениях меньше двух

, мы проектируем плиту как двустороннюю плиту.

$$ \frac{длиннее\, span}{короче\, span} < 2 $$

Основное отличие от односторонней плиты заключается в том, что в двухсторонней плите основная напрягаемая арматура проходит по обоим направлениям, так как передача нагрузки происходит по обоим направлениям.

Прогиб двусторонней плиты подобен чаше, так как она поддерживается со всех четырех сторон.

Теперь вы, должно быть, думаете, почему это 2 ???

В нашем уме, когда мы рассматриваем эти типы отношений, очень важно задавать такие вопросы, которые вызовут любопытство и помогут узнать больше о конкретной теме…. 94}W_y $$

Где

W _x и W _y — нагрузка по осям x и y соответственно.

l _x и l _y — пролет плиты по оси x и оси y соответственно.

Вычислить отношение W _x и W _y для различных значений l _x и l _y ,

При значении $$\frac {l_y}{l_x} =2 $$ имеется значительное количество преобладание в распределении нагрузки по оси абсцисс (меньший пролет), поэтому для целей проектирования ее следует рассматривать как одностороннюю плиту.

При значении $$\frac {l_y}{l_x} <2 $$ нагрузка распределяется между балками обоих направлений в значительном диапазоне, поэтому при проектировании следует рассматривать плиту как двухстороннюю плиту.

Кривизна

Да, вы правильно прочитали. Кривизна также является одним из параметров, который помогает дифференцировать плиту на одностороннюю или двустороннюю плиту.

$$\frac{M}{I} = \frac{E}{R}$$

$$\frac{M}{EI} = \frac{1}{R}$$

Где,

1/R – кривизна , прямо пропорциональная изгибающему моменту M

Возьмем в качестве примера одностороннюю плиту, где более длинный пролет примерно вдвое или более чем вдвое превышает более короткий пролет.

Как показано на рисунке, кривизна для более короткого пролета меньше, чем у более длинного пролета, и, следовательно, изгибающий момент (M _x ) на более коротком пролете больше, чем значение изгибающего момента (M _y ) на более длинном пролете.

Таким образом, в одном направлении армирование плиты рассчитано только на одно направление и по большему пролету предусмотрена поперечная минимальная арматура.

Но, когда мы рассматриваем двухстороннюю плиту, кривизна довольно значительна для обоих направлений, и, следовательно, значение изгибающего момента также будет значительным, и это требует надлежащего проектирования арматуры по обоим направлениям.

Итак, да, существуют разные подходы, которые необходимо изучить подробнее, чтобы получить более глубокие знания о плитах…

Если вы хотите спроектировать железобетонную плиту всего за несколько минут, тогда да, вот решение….

Использовать это приложение…. что делает вашу работу легче и проще…

Проектирование плит

• RCC Slab Design — это бесплатное приложение для проектирования односторонних и двусторонних систем железобетонных плит в соответствии со стандартами Индии.
• RCC Проектирование и деталировка могут быть выполнены для десяти различных граничных условий, указанных в IS456:2000
• Возможность сохранения проектных проектов в локальном хранилище.
• Подробные этапы расчета представлены для проверки и проверки.

ПОЛУЧИТЕ В GOOGLE PLAY STORE

Метки односторонняя плита, Дизайн плиты, Двусторонняя плита

Плоскостность поверхности плиты и чистота поверхности плиты – SMD

Когда дело доходит до заливки бетона на металлический настил, отсутствует понимание разницы между плоскостностью поверхности плиты и чистотой поверхности плиты.

Это два отдельных момента, которые необходимо решить, чтобы они не стали проблемой для клиента на этапе строительства.

Как указано в BS 8204-2 ⁽¹⁾ , Техническом документе MCRMA № 13/публикации SCI P300 ⁽²⁾  и Техническом отчете Concrete Society 75 ⁽³⁾  из-за прогибов, возникающих в металлическом настиле и стальном каркасе на этапе строительства, невозможно соорудить подвесную бетонную плиту перекрытия на металлическом настиле с заданной ровностью поверхности или заданным базовым уровнем.

Таблица 12.10a (выдержка из SMD TGN Online и BS 8204) дает три допуска для плоскостности пола.

Допустимое отклонение варьируется от 3 до 10 мм в зависимости от обозначения плоскостности. Однако, как показано в Таблице 12.10а, SR1 недостижим на подвесных полах с металлическим настилом. Чтобы измерить ровность поверхности, геодезист должен поместить 2-метровую линейку в прямой контакт с бетонной поверхностью, опираясь на собственный вес (ниже).

Поверочная линейка всегда должна располагаться параллельно опорным балкам и перпендикулярно пролету металлического настила. Отклонение будет измеряться с помощью линейки или градуированного клина с нижней стороны линейки, между двумя точками, которые соприкасаются с поверхностью пола.



Следует также отметить, что плоскостность и уровень установки стойки бетонной плиты будут меняться в зависимости от различных факторов. Бетонная плита будет прогибаться под нагрузками, и будет дополнительное перемещение плиты и стальных балок, что повлияет на плоскостность и уровни бетонной плиты после строительства. Рекомендуется провести обследование пола в течение месяца после укладки, в противном случае могут начать действовать некоторые из вышеперечисленных факторов, которые сделают проведенное обследование недействительным.

Обработка поверхности

Обработка поверхности определяется в BS EN 13670 ⁽⁴⁾ , и этот стандарт принят NSCS 4-го издания ⁽⁵⁾ для бетонных конструкций. Существует четыре типа отделки поверхности – Basic, Ordinary, Plain и Special. Какая бы отделка ни была указана, бетон должен быть полностью уплотнен, чтобы избежать образования холодных швов, образования сот и свести к минимуму сегрегацию, чрезмерные пятна или другие дефекты затвердевшего бетона. Для неформованной отделки важно не «переусердствовать» с качеством отделки, особенно там, где оно скрыто последующими работами.



Базовая отделка поверхности применима к участкам, на которые наносится выравнивающая или изнашиваемая стяжка. Бетон должен быть выровнен с помощью скиповой затирки или аналогичного процесса для получения закрытой однородной отделки. На изображении ниже показан пример «базовой» отделки, выполненной бетонной командой SMD на новом комплексе Sainsbury площадью 15 191 м ² в Selly Oak.

В окончательной отделке будут очевидны плавающие следы, локальные гребни, поверхностное цементное молоко и крапчатый эффект. Существует также риск пульсации арматуры.

Этот тип отделки подходит для большинства областей, но клиент должен дать разрешение на соответствующую подготовку поверхности (удаление следов терки, локализованных гребней, слабого слоя). Выравнивающая стяжка или выравнивающая подложка, в дополнение к соответствующей подготовке поверхности и возможному использованию грунтовки, также могут потребоваться перед укладкой тонколистового напольного покрытия.



«Обычная» отделка поверхности применима для помещений, предназначенных для укладки напольных материалов, типов фальшпола или других рельефных покрытий. Бетон должен быть обработан затиркой, шлифованием или подобным процессом, чтобы получить ровную однородную поверхность. Покрытие Powerfloat не будет иметь гребней и обеспечит шероховатую текстурированную поверхность, но следует ожидать следов плавления.



Обычная отделка поверхности может быть приемлемой для нанесения такой отделки, как плитка или ковровое покрытие, и подрядчики по кровельным работам обычно требуют, чтобы отделка кровли прошла испытания на отрыв. Он может не подходить для тонких виниловых полов без шлифовки или подложки, но подготовка поверхности может быть менее обширной, чем для базовой отделки.



«Гладкая» отделка поверхности применима к областям без какой-либо другой отделки, кроме краски или поверхностных покрытий, и может подходить для поверхностей с непосредственным движением. Бетон должен быть обработан затиркой или аналогичным процессом, чтобы получить плотную, гладкую, ровную однородную поверхность. Это часто ошибочно называют отделкой с плавающей затиркой.

Изображение выше представляет собой пример работы нашей бетонной бригады в комплексе Sainsbury’s в Selly Oak, где 3880 м ²  получил гладкую поверхность для задней части дома. Задняя часть дома была установлена ​​в другое время, чем остальная часть, поскольку требовалось два разных типа отделки поверхности. На изображении вы можете увидеть разницу между простой отделкой для задней части дома (слева на картинке) и базовой отделкой для остальной части пола (справа на картинке, зона уступа).



Из-за плотного характера отделки поверхности Plain поверхность может потребовать абразивной обработки, обычно дробеструйной обработки, для создания ключа, облегчающего нанесение последующих отделок.



«Специальная» отделка поверхности применяется для участков, требующих особой текстуры, например, трамбованная или матовая. Для производства бетонной отделки потребуются дальнейшие работы по отделке или другие улучшения, указанные клиентом. Особые должны быть определены в спецификации проекта и, вероятно, потребуют утверждения эталонной области.

Ответственность

Для большинства укладок бетона на металлический настил должна быть указана плоскостность поверхности SR3, которая достигается при базовой отделке поверхности. В первую очередь это связано со временем, стоимостью и тем фактом, что последующие операции потребуют дополнительной подготовки поверхности для окончательной отделки пола. Для достижения плоскостности поверхности SR2 требуется обычная или гладкая поверхность.

Для устройства подвесного бетонного пола на металлическом настиле невозможно достичь плоскостности поверхности SR1, и поэтому никакая используемая отделка поверхности не улучшит ее.



Подрядчик по бетону несет ответственность за укладку бетона в соответствии со спецификацией клиента и, следовательно, должен сообщить клиенту об отделке поверхности, плоскостности и отклонениях, чтобы смягчить любые потенциальные проблемы до начала работ на стройплощадке. Этот тип связи улучшает отношения с клиентами и потенциально увеличивает доход.

Измерение поверочной линейкой

В приведенном ниже видеоролике показано, как правильно выполнить измерение поверочной линейкой, чтобы помочь понять, как эффективно измерять плоскостность композитных бетонных плит при использовании стального настила, также известного как регулярность поверхности на коротких расстояниях.

[Ссылки]:

1. БРИТАНСКИЙ ИНСТИТУТ СТАНДАРТОВ, BS 8204-2. Стяжки, основания и монолитные полы. Часть 2 – Износ бетона и поверхности. Свод правил . BSI, Лондон, 2003+A2:2011.
2. БРИТАНСКИЙ ИНСТИТУТ СТАНДАРТОВ, BS EN 13670. Выполнение бетонных конструкций . BSI, Лондон, 2009 г.
3. РЭКХЭМ, Дж.В., КОУЧМАН, Г.Х. и ХИКС, С.Дж. Композитные плиты и балки с использованием стального настила: передовой опыт проектирования и строительства . Технический документ MCRMA № 13/публикация SCI P300. MCRMA и SCI, 2009.
4. БЕТОННОЕ ОБЩЕСТВО. Композитные бетонные плиты со стальным настилом . Технический отчет 75, Concrete Society, Camberley, 2016.
5. КОНСТРУКЦИЯ.
   Национальная спецификация конструкционного бетона для строительства зданий . Четвертое издание, Бетонный центр, Кемберли, 2010 г.



Автор: Уилл Корси, координатор по бетонным работам SMD



TGN Online

Для получения дополнительной информации по этой теме см.

TGN Online Разделы 12.9 и 12.10, относящиеся конкретно к этой теме
