Плиты перекрытия пб и пк: отличия, какие лучше

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Разновидности плит

Производится 2 типа панелей перекрытия с маркировкой ПБ и ПК.

Они похожи по следующим эксплуатационным показателям:

  • устойчивость к воздействию влаги;
  • высокие прочностные характеристики;
  • оба строительных материала являются негорючими;
  • поглощение шумов.

Но, несмотря на эти сходства, железобетонные конструкции имеют между собой существенные отличия, связанные с технологией их производства. По внешнему виду разницу между ними способны определить только опытные строители.

Железобетонная продукция с маркировкой ПБ производятся по безопалубочной технологии. Для этого используются специальные установки с применением вибрационного уплотнения. Длина продукции устанавливается заказчиком строительного материала, но не более 12 м.

Технология изготовления железобетонной продукции марки ПБ:

  • по конвейерной линии передвигается непрерывно бетонный массив;
  • при затвердевании бетон разрезается под установленную длину.

Для производства бетонной продукции с маркировкой ПК применяется опалубочная технология:

  • металлические опалубки установленных размеров, дополнительно оснащенные армирующими сетками и стальными прутами, заливаются бетонной смесью;
  • залитый в металлический каркас бетон подвергается вибрационному уплотнению;
  • осуществляется тепловая обработка железобетона;
  • после застывания и высыхания готовый продукт извлекается из опалубочной конструкции.

Максимальная длина ПК составляет 7,2 м.

Подводим итоги

Материал статьи помогает разобраться, чем плиты, произведенные безопалубочным методом, отличаются от аналогичной продукции, изготовленной путем формирования в стационарных формах.

Повышенные прочностные характеристики, жесткость обоих видов изделий позволяет уверенно использовать их в строительной отрасли. Определенную марку продукции, требуемой для строительства конкретного объекта, определят проектировщики и строители. Доверьтесь профессионалам!

На сайте: Автор и редактор статей на сайте pobetony.ru

Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.

Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.

Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Характеристики изделий маркируемых ПБ

Плиты с маркировкой ПБ безопалубочного формования отличаются высокими технико-эксплуатационными характеристиками:

  • гладкая внешняя поверхность;
  • хорошие шумоизоляционные показатели;
  • устойчивость к высоким ударным и механическим нагрузкам;
  • возможность эксплуатации в регионах с разными климатическими условиями;
  • большой запас прочности;
  • уменьшенный вес;
  • особенности производственной технологии предоставляют возможность изготавливать железобетонные плиты перекрытия этой марки разной длины;
  • повышенные теплоизоляционные характеристики;
  • устойчивость бетонного массива перед влагой, которая способствует быстрому разрушению конструкций;
  • при необходимости на торцевой поверхности в процессе производства может выполняться косой срез.

Осматривая торцевую часть бетонного изделия маркировки ПБ, можно увидеть, что оно усилено тросами. Они укрепляются стальной арматурой, что повышает их прочностные характеристики.

Расчет количества плит и их размеров для частного дома

Обычно размеры железобетонных плит перекрытия определяются инженером конструктором при проектировании «коробки» здания и указываются в проектно-технической документации на строительство объекта.

Однако в частном домостроении случается всякое – например, с целью сэкономить будущие владельцы нередко заказывают дешевые проекты у дилетантов или сами находят некачественные эскизы в сети Интернет и т.п. Если у вас нет данных по плитам, то придется определяться с их габаритами и количеством самостоятельно:

  • Длина должна соответствовать расстоянию между стенами, к которому нужно добавить ширину опирания изделия на несущие конструкции.
  • Ширина рассчитывается исходя из того, сколько штук ЖБИ полностью перекроют поперечное расстояние между несущими стенами. При этом межкомнатные ненесущие перегородки при расчетах не учитываются – пустотные плиты укладываются впритык к ним или над ними (без опирания плит).

Если обеспечить полное перекрытие пролета не получается, небольшой зазор между уложенными плитами можно залить бетоном с применением опалубки и дополнительным армированием. Швы между ЖБИ обязательно заделываются бетонной смесью.

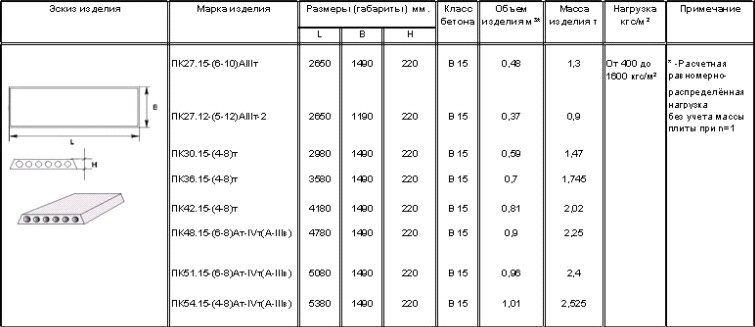

Стандартные размеры плит

Таблица 2 – размеры плит перекрытия ЖБИ по ГОСТ

Серия плитДлина, ммШирина, ммВысота, мм
ПК1600-72001000-1800220
НВ2900-72001000, 1200, 1800220
ПНО1600-63001000-1500160
ПБ1600-108001000-1500220
2ПБ1600-120001200-1500265
3,1ПБ и 1,6ПБ1600-90001000-1500160
ПГ, ПР, ПП6000 и 120001500 и 3000300 и 400
П, ПТ2400-60001200-6600120 и 160

Вес

Таблица 3 – масса (вес) и объем плит перекрытия в зависимости от размеров (для ПК и ПБ, которые являются наиболее востребованными на строительном рынке)

СерияДлина, мШирина, мВес, тОбъем, м3
ПК1,6-7,210,52-2,120,35-1,58
1,20,62-2,580,42-1,9
2,4-7,21,51,18-3,40,79-2,37
ПБ1,6-10,810,52-3,50,35-2,37
1,20,62-4,10,42-2,85
1,50,78-50,52-3,56

Толщина плит

Толщина многопустотных железобетонных изделий серий ПК и ПБ стандартная и составляет 220 мм. Заводы ЖБИ также выпускают облегченные конструкции для частного домостроения ПНО, 1,6ПБ и 3,1 ПБ с высотой 160 мм.

Высота ребристых плит ПР и ПГ измеряется по продольным ребрам жесткости и может составлять 300 и 400 мм, а по горизонтальной основе она, как правило, не менее 50 мм.

Толщина монолитной плиты перекрытия серии П и ПТ достигает 120 и 160 мм, что обусловлено более высокой жесткостью за счет отсутствия технологических пустот.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

  • используются для возведения любых типов строительных конструкций;
  • срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
  • ПК дополнительно усилены металлической или специальной напряженной арматурой;
  • обладают 3 группой устойчивости к образованию трещин;
  • виброустойчивый строительный материал;
  • повышенная звуконепроницаемость;
  • не боится воздействия влаги;
  • повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.


Плита ПК имеет стальные проушины для транспортировки и монтажа.

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

  • ПК дополнительно усилены металлической или специальной напряженной арматурой;
  • используются для возведения любых типов строительных конструкций;
  • повышенная звуконепроницаемость и стойкость к высоким температурам;
  • виброустойчивый строительный материал;
  • используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

  1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
  2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
  3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров.
    Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
  4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
  5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
  6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
  7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Отличие плит перекрытия ПК и ПБ

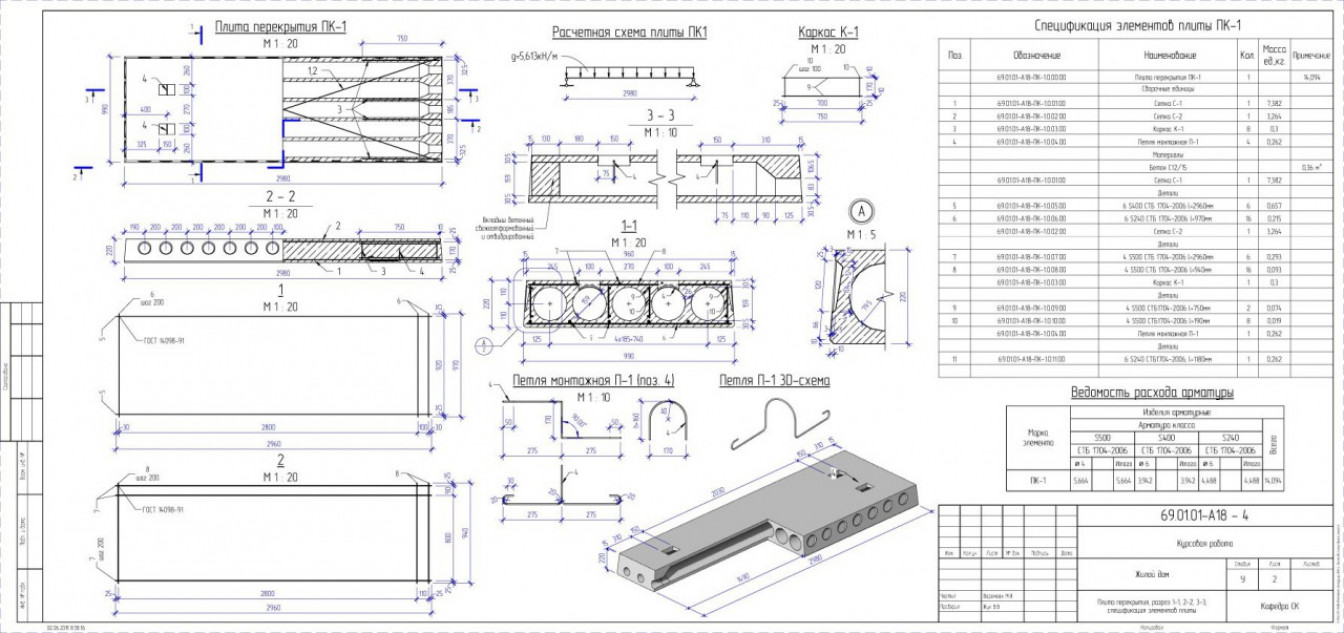

Плита перекрытия ПК – это изделие с полостями округлой формы внутри конструкции, которые используются для перекрытий пролетов зданий жилого и административного назначения. На сегодняшний день плиты перекрытия ПК повсеместно используются в процессе возведения практически каждого здания. Учитывая функции данного строительного элемента важно соблюдать нормы производства. В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций.

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений.

Особенности маркировки

Рассмотрим плиты ПК 60.10-8Ат5 и ПБ2 63.15-8. Расшифровка первой плиты такая: ПК 60.10-8Ат5 ПК – порядковый номер 60 – длина (6 метров) 10 – ширина (1 метр) 8 – нагрузка (800 кгс/м2) Ат5 – напряженность арматуры

Плита вторая: ПБ2 63.15-8 ПБ2 – порядковый номер (220 см высота) 63 – длина (6,3 метров) 15 – ширина ( 1,5 метра) 8 – нагрузка (800 кгс/м2)

Преимущества стройматериала

Многие профессиональные строители указывают на то, что из-за инновационных методов изготовления плит перекрытия для многоэтажных построек с маркировкой ПБ, они обладают большими возможностями. Для примера, сама длина железобетонного изделия может нестандартной, что позволит заказчику варьировать разновидности плит с размерами в 1,8-9 метров.

Немаловажным фактором является уменьшение массы изделий ПБ до 5-6%, что невозможно без применения безопалубочного способа производства. Мы говорили выше о возможности распиливания материала, что позволяет использовать их для перекрытия эркеров.

Плиты, созданные с применением постоянного формирования бетонного раствора без использования опалубки, обладают следующим набором технологических характеристик:

Высокие запас шумоизоляции.

Ровная и гладкая внешняя поверхность изделий.

Выдержка внушительных механических и ударных нагрузок.

Отличный запас прочности.

Использование для строительства даже в самых экстремальных климатических районах.

Чем отличаются плиты перекрытия пк и пб? Узнайте о том, какие плиты лучшим образом подходят для строительства.

Стройматериал 27.08.2016 — Комментарии отключены

0 (0 голосов)

Сегодня одними из наиболее распространенных железобетонных изделий являются плиты ПК и ПБ. Однако не все знают, чем они в действительности различаются кроме своей стоимости.

Плиты перекрытия ПК наиболее распространены сегодня. Приобрести их можно по доступным ценам без особого труда. Однако перед тем, как совершить покупку, рекомендуется оценить все возможные положительные стороны каждого из перекрытий.

Принципы производства плит ПК



Для производства плит перекрытий ПК используются специальные формы. Благодаря этому может быть достигнута длина вплоть до 64. Однако не стоит забывать о том, что технологически плиты ПК уже устарели.

Дело в том, что производство занимает весьма длительный промежуток времени. В сравнении с ПБ плиты ПК проигрывают по многим показателям:

  • скорость производства;
  • более ровная потолочная поверхность;
  • чёткая геометрия.

Естественно, в строительстве плиты ПБ значительно проще использовать. Кроме того, они отличаются ярко выраженными техническими преимуществами. В плитах ПБ используется канатное армирование.

Благодаря этому механическая прочность и сопротивляемость механическим нагрузкам возрастает существенно. Производство плит ПБ возможно только на специальном оборудовании.

Оно осуществляется безформовочным способом при помощи специализированных прокатных станов.

Что предпочесть: плиты ПК или плиты ПБ



Технология изготовления плит ПБ используется не более 15 лет. Но подобный продукт зарекомендовал себя исключительно с лучшей стороны. Тем не менее, плиты ПК, которые используются в строительстве уже более полувека, вполне приемлемы.

Они выполняют возложенные на них функции. Стоит отметить, что плиты ПК всегда находятся в наличии. В них нет дефицита, как такового.

Стоит ли говорить о том, что современные объекты выполняются исключительно при помощи плит перекрытий ПБ? Технологическая современность позволит установить длительные сроки эксплуатации здания.

Кроме того, для отделки потребуется минимальное использование материалов (поверхность уже итак будет максимально выровненной).

Смотрите также:

  • Узнайте о том, какая специализированная техника сегодня наиболее востребована.
  • Рекомендации, которые позволят утеплить стены пенопластом — http://postroyka.org/kak-uteplyat-stenyi-penoplastom/

В видео специалист расскажет о том, какими преимуществами располагают плиты перекрытия ПБ:
