В чём отличия плит перекрытия ПБ и ПК?

При постройке дома нужно продумать и просчитать применение всех материалов. Очень часто к нам обращаются новички в этом деле, и у них возникает вопрос, какие плиты перекрытия лучше использовать —  ПБ или ПК? Но сначала, чтобы ответить на этот вопрос, нам нужно разобраться, в чём отличия этих плит?

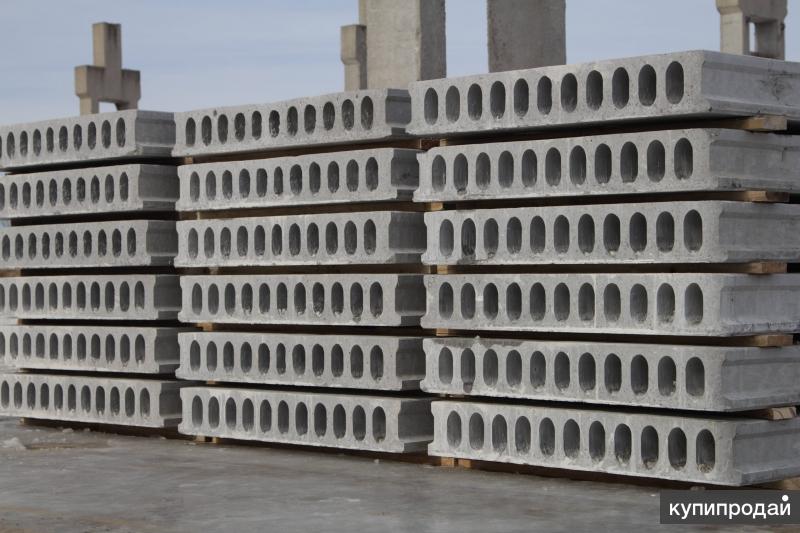

Предназначение плит перекрытия — это разделение строящегося здания на этажи. Такие изделия многопустотные и благодаря этому, они обеспечивают хорошую звукоизоляцию. Но в чём же различие между ПБ и ПК?

Таблица отличий

Рассмотрим подробнее

• Разница в производстве. Технология безопалубочного формирования. Эта технология даёт возможность получить плиты с идеально ровными торцами и снизить трудозатраты и материалы по заделке стыков плит перекрытия.
• Более высокая прочность бетона. Марка прочности на сжатие не ниже В30;
• Идеально ровная поверхность;
• Возможность изготовления любой длины;
• Возможность резки торцевой части под любым углом.

К

• Применение высокотехнологичного оборудования. Не все заводы могут себе это позволить;
• Опирание только на две стороны.

Плиты

• Меньший вес, чем у плит ПБ;
• Большой диаметр отверстия для ввода коммуникаций.

Пустотные плиты перекрытия ПК чаще всего применяют для строительства малоэтажных зданий, именно поэтому цена у них меньше. Безопалубочные плиты могут использоваться для перекрытий сразу под отделку, так как поверхность у них более гладкая и ровная. Стоят они дороже, чем круглопустотные, но являются более прочными и благодаря этому выдерживают большой диапазон нагрузки. И, пожалуй, главный плюс и отличие плит ПБ от ПК — возможность изготовления ПБ плит по индивидуальным размерам.

ПБ плиты от ПТЖБ изготавливаются по ГОСТ 9561-2016 серия ИЖ 738, ИЖ 568-3, ИЖ 938. Купив у нас такие плиты, вы можете быть уверены в надёжности вашего будущего дома. Остались вопросы? Наши менеджеры с удовольствием ответят на них.

ВЕРНУТЬСЯ В БЛОГ

Товары из новости

• Плиты перекрытий многопустотные ПБ

  от 5 200 руб/шт ВЫБРАТЬ

  Плиты ПБ или ПК, что выбрать для перекрытия?

  Адрес:г. Москва, ул. Лобачевского, д. 118 к2

  Время работы: Пн — Пт с 09:00 до 18:00

  Каталог продукции

  Энергетическая отрасльСтроительство зданийСтроительство дорогУстройство коммуникацийСтроительство мостовЖелезнодорожное строительствоБлагоустройство территорииИзделия из металла

  00

  Плиты перекрытия ПБ и ПК отличия

  Многопустотные плиты ПБ и ПК широко используются при создании перекрытий. Распространёнными типами таких изделий являются плиты категории ПБ и ПК. Между ними много общего, но есть и существенные различия. Оба типа изделий производятся по ГОСТ 9561-2016. Внешне представляют собой крупноразмерные плоские элементы прямоугольного сечения, в которых проделаны пустоты параллельно длинной стороне.

  Чем плиты пб отличаются от пк: Отличить их друг от друга можно по нескольким признакам:

  1. Отверстия в теле плит ПК круглой формы, чем и обусловлено их название — плиты круглопустотные. Чаще всего их диаметр 159 мм. Но в различных типах этих плит встречаются вариации параметра: от 114 мм. в 7ПК до 203 мм. в 6ПК. В плитах ПБ отверстия имеют более вытянутую, овальную форму, диаметром 60 мм.
  2. Плиты ПК снабжаются монтажными петлями. Панели ПБ могут их не иметь. Их удлинённые грани имеют специальную форму для захвата такелажными механизмами.
  3. Поверхность плит ПБ более совершенная благодаря особенностям технологии производства — без использования опалубки.
     Данный способ обусловил название элемента — плиты безопалубочные.
  4. Безопалубочные плиты ПБ могут достигать в длину 12 м. Максимальная длина круглопустотных панелей чуть больше 7 м.

  Плита ПБ Купить плиту ПБ на заводе ЖБИ

  Плита ПК Купить плиту ПК на заводе ЖБИ

  Оба типа плит используются в гражданском, промышленном строительстве, возведении общественных зданий. Знание нюансов производства строительных элементов этих двух категорий, их плюсов и минусов помогает сделать правильный выбор.

  Производство плит ПК

  Технология выпуска круглопустотных плит ПК существует несколько десятков лет. Она больше ориентирована на типовое строительство. Данные строительные материалы используются долгие годы, их практические характеристики, способность противостоять нагрузкам изучены на практике и проверены временем.

  В технологическом процессе высока доля ручного труда.

  Такие ЖБИ изготавливаются в специальных металлических формах — опалубках. В такую форму устанавливаются арматурные элементы, пустотообразователи. Арматурные сетки располагаются в верхней и нижней части изделия. Форма перемещается на вибростол. В неё заливается бетонный раствор. Бетон берётся класс В15 и выше. В виброэлектроформе происходит уплотнение бетона. Форма закрывается материалом, удерживающим влагу, и подогревается в течение 7 часов. Через этот промежуток времени заготовка вынимается из опалубки, из неё извлекаются пустотообразователи.

  Производство плит ПБ

  Технология изготовления безопалубочных плит ПБ совершенно другая. Она считается более прогрессивной, ориентированной на индивидуальное строительство. Ассортимент таких плит шире, больше вариация их размерных показателей. Есть возможность выпуска плит ПБ по проекту заказчика. Формирование изделий происходит на специальном длинном стенде.

  Туда монтируется арматура, которая напрягается. Располагается она в один ряд, параллельно длинной стороне плиты. Стенд предварительно покрывается составом, препятствующим прилипанию бетона.

  Устанавливаются пустотообразователи. На движущуюся линию наносится бетонная смесь. Бетон используется класса В30 и выше. Стенд подогревается, заготовка достигает необходимой прочности. Затем происходит её разрезание на отрезки необходимой длины. С помощью специальной пилы можно разрезать торцы не только параллельно ширине изделия, но и под различными углами. Выпущенная из производства плита проходит контроль качества.

  Преимущества и недостатки плит ПБ и ПК

  Оба варианта обладают хорошей звуко- и теплоизоляцией за счёт наличия пустот, повышенной огнестойкостью. Безопалубочные панели имеют следующие плюсы:

  1. Прочность плит ПБ находится в более широких пределах, чем плит ПК. Во многом это достигается благодаря применению в качестве арматуры дорогостоящих сплавов. Такие изделия могут выдерживать нагрузку от 600 до 1450 кг. на квадратный метр их поверхности.
  2. Ассортимент безопалубочных плит больше, так как технология позволяет вносить коррективы по желанию заказчика. Это обуславливает выбор в пользу такого строительного элемента в нестандартных случаях.
  3. Безопалубочные плиты можно разрезать под различным углом в поперечном направлении. Шаг нарезания — 10 см.
  4. Заявки на изготовление панелей ПБ быстро выполняются.
  5. Поверхность такого строительного ресурса идеально ровная, на ней практически отсутствуют дефекты. Благодаря этому после установки не требуются дополнительные операции по выравниванию. Происходит экономия средств — нет необходимости в шпаклёвке, штукатурке. Можно сразу приступать к отделке.
  6. Оборудование позволяет достичь точных геометрических показателей.

      Круглопустотные плиты ПБ и ПК также имеют преимущества, особенно при типовом строительстве:

  1. Ввиду большего диаметра пустот проделывание в них отверстий для ввода коммуникаций не доставляет неудобств. Проведение коммуникаций не сказывается на устойчивости конструкции. Это важно в многоэтажном строительстве.
  2. Благодаря наличию монтажных петель нет необходимости в специальных такелажных механизмах, как при перемещении безопалубочных плит.
  3. ПК весят меньше, чем ПБ. Разница составляет несколько процентов.

  Безопалубочные плиты имеют несколько минусов:

  1. Процесс производства требует применения высокотехнологичного оборудования. Не каждый завод имеет такое оснащение. Способ изготовления многопустотных плит ПК с помощью опалубки остаётся пока более распространённым.
  2. В отличие от круглопустотных панелей, безопалубочные плиты ПБ могут опираться только на две стороны. ЖБИ типа ПК выпускаются с опиранием не только на две, но и на три стороны, а также с опиранием по всему контуру.
  3. Для перемещения безопалубочной плиты ПБ чаще всего необходим такелажный механизм. В остальном правила транспортировки и хранения сходны с круглопустотным вариантом.
  Что выбрать ПК или ПБ плиты.

  В основном в современном строительстве, особенно в частных домах, спроектированных по индивидуальным проектам, предпочтение всё чаще отдаётся безопалубочному варианту плитам ПБ.
