Плиты перекрытия ПК – виды, различия, особенности применения

Пустотные опалубочные плиты перекрытия получили широкое распространение в современном строительстве. Изделия используются для возведения объектов промышленного и гражданского комплекса, задействуются для строительства ряда объектов инфраструктуры. Сборный железобетон сохранил высокую популярность и актуальность для современной архитектуры, представляя собой основу для большинства зданий и сооружений.

Достоинства и преимущества

Железобетонные пустотные плиты перекрытий пришли на смену конструкциям сплошного типа, которые изготавливались по месту строительных работ и заливались при возведении зданий и сооружений. Наряду с высокой прочностью сплошные плиты имеют ряд недостатков, среди которых большая масса.

Конструкция плит марки ПК предусматривает наличие внутренних пустот, которые облегчают вес изделия, сохраняя высокую прочность и надежность. В зависимости от сечения различают плитные изделия с круглыми, овальными и полукруглыми пустотами.

При этом пустотные панели перекрытий обладают рядом достоинств, благодаря которым они заслужили высокую популярность. Среди них:

• сниженная масса конструкции перекрытия, которая позволяет существенно сократить нагрузку на фундамент и его строительство, понизив требования к основанию в области его массивности и несущих способностей;
• высокая скорость монтажа зданий и сооружений. Готовые изделия представляют собой блоки, изготовленные в заводских условиях, которые доставляются на стройплощадку для проведения сборочных строительных работ. В отличие от строительства зданий с монолитными перекрытиями, возведение строений с применением пустотных плит перекрытий может осуществляться в любое время года;
• повышенный набор эксплуатационных характеристик в области шумоизоляционных свойств пустотелых плит, их низкой теплопроводности;
• высокая надежность и прочность конструкции панелей обеспечивается за счет арматурного каркаса, который гарантирует длительную и безаварийную эксплуатацию изделий в течение всего срока службы;
• использование пустотелых опалубочных плит перекрытий является экономически выгодным и эффективным приемом, позволяющим снизить сметные затраты на строительство целого ряда объектов, зданий и сооружений без ущерба прочности, надежности и долговечности;
• конструкция плит с наличием внутренних пустот позволяет использовать их для утепления и прокладки электропроводки, прочих видов коммуникаций;
• высокий ассортимент марок плит позволяет применять их для сооружения унифицированных объектов, а также использовать изделия при строительстве зданий по индивидуальным проектам;
• изделия отличаются доступными ценами. Экономичность в ходе изготовления позволяет снизить благодаря наличию пустот объемы используемого бетона, что позитивно отражается на политике ценообразования;
• высокая устойчивость железобетона к огню. Пожаробезопасность изделий позволяет успешно строить на основе типовых плит перекрытия объекты социальной, городской и промышленной инфраструктуры, жилого фонда. Изделия не прогорают и препятствуют распространению огня.

Конструкция плит в зависимости от марки предполагает наличие двух, трех или четырех сторон опоры, позволяя использовать их при сооружении зданий и сооружений с различной конфигурацией архитектуры и современного дизайна.

Технология изготовления плит ПК

Для изготовления бетонных плит ПК используют специальную каркасную конструкцию в виде стальной опалубки. При этом в зависимости от марки изделия имеют длину от 1200 мм до 9000 мм при толщине 220 мм. Ширина плит варьируется от 1000 мм до 1800 мм.

Как правило, изделия, производимые в заводских условиях, отличаются повышенной прочностью, надежностью, показателями морозостойкости и влагоустойчивости, имеют запас надежности и долговечности. При необходимости для повышения прочности пустоты плит ПК могут замоноличиваться.

Готовые плиты перекрытия могут иметь прогиб, величина которого составляет 1/150 часть длины. Такие изделия не относятся к бракованным и подлежат использованию в общей массе. Так, например, для изделий длиной 9 метров допустимая величина прогиба насчитывает 6 мм.

Последние нормативные требования к плитам перекрытий ПК прописаны в отраслевом стандарте ГОСТ 9561 в редакции 2016 года.

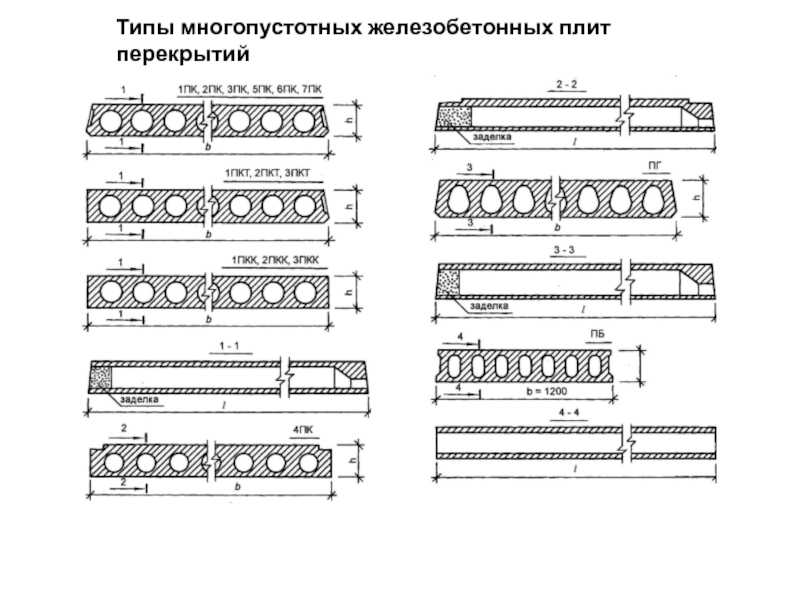

Конструктивные особенности

Критерии выбора плит ПК

Процесс выбора пустотных перекрытий представляет собой анализ характеристик объекта возводимой недвижимости, который реализуется на этапе проектных работ специалистом строительной компании или профессиональным архитектором.

Критериями выбора марки плит являются основные технические характеристики возводимых объектов, среди которых:

• несущая способность. В стандартном исполнении подавляющее большинство типовых перекрытий марки ПК обладает несущей способностью величиной 800 кгс/м2;
• прочность перекрытий. Параметр механической прочности формируется на этапе изготовления. Плиты ПК и изготавливаются на основе стандартных бетонных растворов марок М200 – М300;
• вес перекрытий. При проектировании зданий необходимо учитывать массу плит, которая оказывает естественное давление на фундамент здания. Изделия марки ПК являются наиболее облегченными и оказывают наименьшее давление на фундамент, имея массу в пределах от 280 до 310 кгc/м2;
• габариты изделий. Стандартная длина плит марки ПК насчитывает 7200 мм, максимальная составляет 9000 мм. Их использование обусловлено габаритами возводимых зданий и сооружений. При больших размерах необходимо формировать несущие стены внутри или применять к установке перекрытия другого типа;
• число точек опирания. Перекрытия марки ПК являются наиболее универсальными, имея в модельном ряду изделия, предназначенные для опирание на две (ПК), три (ПКТ) и четыре (ПКК) стороны, позволяя вести проектирование с вариативными параметрами;
• объемы дополнительных работ также различаются. Плиты ПК изготавливаются с применением железных форм в виде опалубка, в который заливается раствор. В результате их поверхность имеет определенное число дефектов, которые нуждаются в отделке;
• Плиты ПК в ходе работы не могут подвергаться резке, которая влечет за собой снижение их несущей способности и прочности;
• плиты ПК имеют наибольшие технологические пустоты, которые позволяют пометить в них максимальное число коммуникаций здания, в число которых входит не только электропроводка, но и трубы с холодной или горячей водой, канализация.

Применение изделий ПК стоит рассматривать для всех объектов, которые не испытывают значительных динамических нагрузок в течение всего срока эксплуатации, а также при отсутствии факторов необходимости формирования повышенной пространственной жесткости. Эти условия удовлетворяют требованиям большинства объектов жилого фонда и части промышленных зданий и сооружений, за исключением тех, которые используются для установки и работы агрегатов, испытывают высокие нагрузки и вибрации.

Особенности и правила монтажа плит перекрытий

При строительстве плиты перекрытия необходимо укладывать, соблюдая нормы, предписывающие установку плит с величиной опорной поверхности в диапазоне от 100 мм до 120 мм. При этом в зависимости используемых для возведения стен материалов размер опирания может варьироваться, составляя:

• 70 мм – для конструкций из металла;
• от 80 мм до 180 мм в случае опирания на стену, выполненную из кирпича;
• от 70 мм до 160 мм для железобетонных стен;
• от 100 мм до 150 мм для пено- и газобетонных конструкций.

Приведенные значения являются ориентировочными. Точная величина опирания производится на стадии расчета, исходя из конкретно выбранных материалов и индивидуальных условий.

Монтаж плит перекрытий ПК чаще всего производится с заделыванием технологических пустот, которые запениваются и штукатурятся для исключения попадания внутрь панелей разрушающей влаги. Глубина заделки, как правило, совпадает с величиной опирания. В противном случае открытые полости могут подвергаться воздействию влаги и морозов, в результате чего в плите появляются трещины, сокращающие срок службы железобетонного изделия. Эксплуатация плит ПК с открытыми технологическими пустотами не допускается.

Правила хранения и перевозки предъявляют требования к складированию плит перекрытий ПК, которые располагаются штабелями с деревянными прокладками. Место их установки должно совпадать с ребрами жесткости, которые находятся в местах расположения петель для строповки. Максимально возможная высота штабеля при этом составляет не более пяти изделий.

Сфера применения

Плиты ПК заслужили высокую популярность в современном строительстве. В настоящее время их использование экономически эффективно и оправдано при реализации типовых и индивидуальных проектов в секторе гражданского и строительства. Их установка позволяет сократить расходы при возведении загородных малоэтажных домов и коттеджей, снизив требования к фундаменту. Индустрия развития ж изготовления железобетонных изделий является актуальной для строительства объектов промышленного назначения. Пустотные плиты перекрытия отлично подходят для возведения долговечных, надежных и недорогих зданий и сооружений, удобных в эксплуатации. При этом заводской железобетон позволяет вести строительство в условиях отрицательных температур без пауз на затвердевание раствора. Конструкции из плит ПК применимы в холодных и умеренно-холодных климатических поясах, открывая широкие перспективы для модернизации и возведения объектов, сокращения сметных затрат.

Особенности плиты перекрытия ПК и ПБ

Монтаж перекрытия – один из важных этапов строительства объектов. Плиты перекрытия ПК или ПБ– это универсальный материал для укладки горизонтальных несущих конструкций. Визуально для непрофессионалов изделия идентичны. Только строители знают различие. Больше информации про плиты перекрытия ПК можно узнать по ссылке.

Особенности ПБ

Чтобы правильно выбрать материал, требуется знать отличия плиты перекрытия ПБ и ПК. Железобетонные изделия различаются визуально. Технология производства ПБ позволяет производить ровную, аккуратную обработку продукцию. На поверхности отсутствуют трещины, сколы. Железобетонные многопустотные конструкции толщиной 220 мм производятся методом непрерывного безопалубочного формирования на длинных стендах. Максимальная длина изделия – 10,8 метров.

В процессе изготовления продукция армируются в продольном направлении напряжённой проволокой. Материал отличается небольшим размером сечения, компенсируется предварительным напряжением. Металлическую проволоку растягивают пред заливкой изделия. В процессе застывания бетонного основания формируется напряжение сжатия внутри плиты. Действие повышает эксплуатационную прочность. Железобетонные изделия используют при строительстве жилых, общественных объектов:

• многоэтажных панельных домов;
• частных гаражей;
• цокольных этажей одноэтажных строений.

Особенности ПК

Модификацию ПК используют при возведении торговых, жилых и промышленных строений. Железобетонные конструкции востребованы при строительстве теплотрасс и тоннелей.При покупке продукции, требуется точно знать, чем отличаются плиты перекрытия ПК и ПБ.

Железобетонные изделия  имеют аналогичную форму с моделью ПБ.В процессеизготовления бетон заливается в металлические формы с последующим уплотнением. Процесс выполняется на вибростоле или пропариванием.

Продукция отличается низкой скоростью производства из-за ограничения количества форм. Технология предполагает использовать ручной труд. Максимальная длина модификации – 7,2 метра. Конструкции укрепляют конструктивным армированием, металлическими прутьями. Арматура располагается в виде сетки, которая придаёт продукции дополнительную прочность и надёжность.

Какую продукцию выбрать

Главное отличие модификаций – технология производства.Какие плиты перекрытия лучше ПК или ПБ? Железобетонные конструкции предусматривают наличие внутренних пустот, которые облегчают вес. Модификация ПК диаметр отверстий позволяет внутри прокладывать инженерные сети и коммуникации. Другая группа продукции не позволяет выполнить такие действия. Одинаковые технические характеристики изделий:

• прочность;
• надёжность;
• стандартная толщина – 220 мм.

В технологии монтажа особых отличий не существует. Глубина опирания перекрытий на несущие стены — от 100 до 150 мм. Значение зависит от материала стеновых конструкций. Монтаж выполняется на раствор толщиной 20-30 мм. Места стыковки между железобетонными элементами заполняю цементно-песчаной смесью или бетоном. Какая основная разница плит перекрытий ПК и ПБ? Отличие железобетонных конструкций:

• способами армирования;
• конструкционные особенности;
• максимальной длиной.

Строители точно знают, какие плиты перекрытия ПК или ПБ лучше. На выбор продукции влияют условия эксплуатации. Железобетонные конструкции выдерживают нагрузку от 600 до 1450 кг на м². Безопалубочные плиты отличаются большим запасом прочности. Легко разрезать под различными углами в поперечном направлении. Шаг нарезания – 100 мм. Производство автоматизировано и быстро выполняется заказ клиентов. Ровная поверхность изделий позволяет экономить средства для выравнивания. Опираются конструкции на две стороны.

Плиты перекрытия ПК опирается на две, три и четыре стороны.На изготовления заказа потребуется больше времени до 14 дней. Стоимость увеличивается. Применяют при любом строительстве.

Используемые ЖБИ изделия закладываются при проектировании объекта. Только проектировщик, инженер-строитель принимает правильное решение в выборе железобетонных изделий. Узнать про завод ЖБИ изделий можно в соответствующем разделе.
