Плиты перекрытия виды: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)
Плиты перекрытия. Виды и отличия. Производство и маркировка
Плиты перекрытия – железобетонные изделия в виде плит с одной или несколькими плоскими сторонами, предназначенные для сооружения горизонтальных несущих конструкций. Применяются для разделения подвалов от первого этажа, и последующих этажей между собой, а также выполнения перекрытия чердаков и плоских крыш. Отличаются высокой несущей нагрузкой, а также обеспечивают дополнительную жесткость строения.
Представляет собой плоское бетонное изделие, армированное внутри каркасом из арматуры. Ее размеры строго регламентированы государственными стандартами. На нижней стороне плит могут располагаться выступающие ребра жесткости, что увеличивает их несущую способность. Для строительства жилых помещений применяются плоские с двух сторон плиты, позволяющие получить ровное основание потолка под ними и пола сверху. С целью облегчения конструкции, внутри они могут иметь продольные цилиндрические пустоты. Последние можно применять для прокладки коммуникаций, обычно электропроводки.

Для транспортировки плиты оснащаются вбетонированными проушинами из арматуры, которые применяются для захвата изделия стрелой крана. После укладки петли срезаются, так как мешают дальнейшей отделки, или же загибаются.
Технология производстваСуществует 2 технологии производства бетонных плит перекрытия:
- Опалубочная.
- Безопалубочная.
Опалубочная технология является более устаревшей и менее производительной, однако полученные с ее помощью плиты отвечают всем стандартам качества. Ее преимущества в более доступном оборудовании и его безотказности. Безопалубочная же технология на порядок сложнее и производительней. Оборудование для нее существенно дороже, поэтому заводов работающих с ним не так много. Такие плиты имеют более гладкую поверхность.
Опалубочное производствоДля изготовления плит перекрытия применяются специальные опалубки, которые перед заливкой бетона смазываются разделителем, препятствующим его прилипание к стенкам. Затем внутрь закладывается и увязывается стальная арматура, повышающая прочность изделия на излом, и предотвращающая его растрескивание.
При изготовлении пустотелых плит в продольном направлении в опалубку закладываются трубы, также смазанные снаружи разделительной смазкой. Далее заливается бетон. Опалубка поддается вибрационному воздействию, что способствует выходу пузырьков воздуха и увеличению плотности. За счет этого исключается наличие в толще плиты рытвин.
Залитая бетоном опалубка накрывается разделительной пленкой и термоэлектрическими матами. Они разогревают бетон до температуры +70°С, и поддерживают ее на протяжении 7 часов. Это ускоряет набор прочности. Таким образом, готовое изделие можно вынимать из опалубки намного быстрее, чем просто при атмосферной сушке. Поддержание подогрева также увеличивает прочностные характеристики бетона. За счет смазки готовые плиты перекрытия вынимаются из опалубки без сколов, так как не прилипают к ней.
Безопалубочная технологияДля производства плит по данной технологии производится закладка арматуры и натянутых тросов на ровное основание производственного цеха, предварительно смазанное разделителем. Формовка плит производится движущейся вагонеткой, уплотняющей бетон в заданной форме. В результате получается одна сплошная плита перекрытия длиной иногда в сотни метров, что зависит от производственной мощности завода. После схватывания бетона она разрезается на более мелкие изделия согласно карте раскроя.

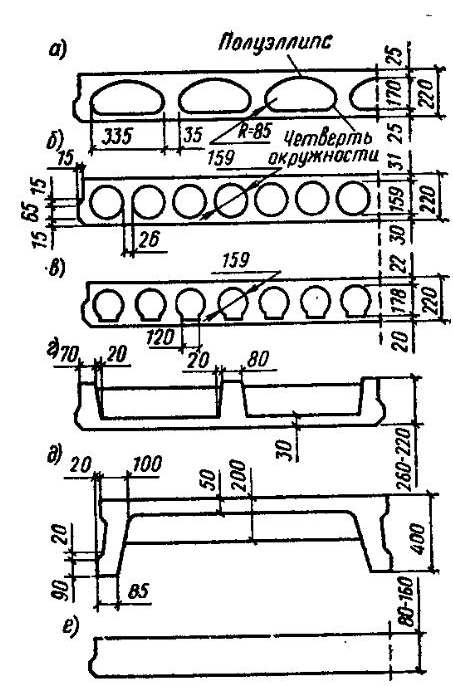

Существует сложная классификация плит перекрытия с маркировками. Каждое изделие рассчитано под определенные нагрузки и условия применения. В целом же все они в первую очередь делятся на категории:
- Пустотелые.
- Облегченные.
- Ребристые.
- Сплошные полнотелые.
- кессонные.
Являются самыми используемыми для строительства жилищного фонда. За счет внутренних пустот они гораздо легче. Это значительно снижает нагрузку на несущие стены и сам фундамент. Внутренние пустоты к тому же обеспечивают более высокую звукоизоляцию и теплоизоляцию. Продольные технические отверстия в таких плитах могут иметь сечение круга, арки, или иметь другую форму.
К многопустотным плитам относят изделия с маркировкой:
- ПБ.
- ПК.
- НВ.
- НВК.
- НВКУ.
- 4НВК.
ПБ плиты имеют толщину 220 мм. Их максимальная длина достигает 10,8 м. Они могут иметь различную несущую способность, что зависит от количества армирования. Встречаются изделия в пределах несущей способности от 300 до 1600 кг/м². Они достаточно гладкие, что позволяет выполнить отделку снизу просто шпаклеванием. Плиты этого типа имеют предварительно напряженную арматуру. То есть в момент заливки бетона она находится в растянутом состоянии. За счет этого после застывания изделия арматура внутри как пружина стягивает бетон, тем самым предотвращает его прогиб в силу своего веса. Для изготовления ПБ плит используется марка бетона М400 или М500.
ПК плиты перекрытия производятся по методу заливки бетона в опалубку. Они также сделаны с предварительным напряжением арматуры, но только у плит длиной больше 4,2 м. В более коротких используется обычная арматурная сетка. Максимальная длина таких плит может достигать 7,2 м. Обычно несущая способность изделий не превышает 800 кг/м², что является стандартом для большинства строений. Но возможно их производство в усиленном варианте с устойчивостью к нагрузке до 1250 кг/м². Так как формовка выполняется по опалубочному методу, то поверхность получается более шероховатой, ее выравнивание делается штукатуркой, так как шпаклевки будет недостаточно. Плиты делают из бетона марки М200-М400.
Прочие типы пустотелых плит с маркировкой НВ или дополнительными приставками изготавливаются из предварительно напряженного бетона. Они намного устойчивей к нагрузкам, чем аналоги. Приставка к основной маркировке указывает количество рядов армирования. Самыми большими и стойкими являются плиты перекрытия 4НВК, длина которой может доходить до 16,2 м. Максимальная нагрузка на такое изделие составляет до 2500 кгс/м². Плиты НВ не имеют монтажных петель. Их подъем выполняется с использованием канатных строп.
Это те же пустотелые плиты перекрытия, но имеющие меньшую толщину стенок, чем стандартные. В результате вместо толщины 220 мм их сечение составляет всего 160 мм. Для многих строений этого более чем достаточно. При этом, уровень их прочности зачастую остается как у полноразмерных изделий за счет закладки дополнительной арматуры. Такие плиты существенно легче. Хотя они и тонкие, но полости внутри способствуют неплохой звукоизоляции.
Применение облегченных плит позволяет снизить смету до 15% за счет уменьшения требований к несущей способности стен и фундамента. Маркируются такие изделия как ПНО, ПО, 3.1.ПБ.

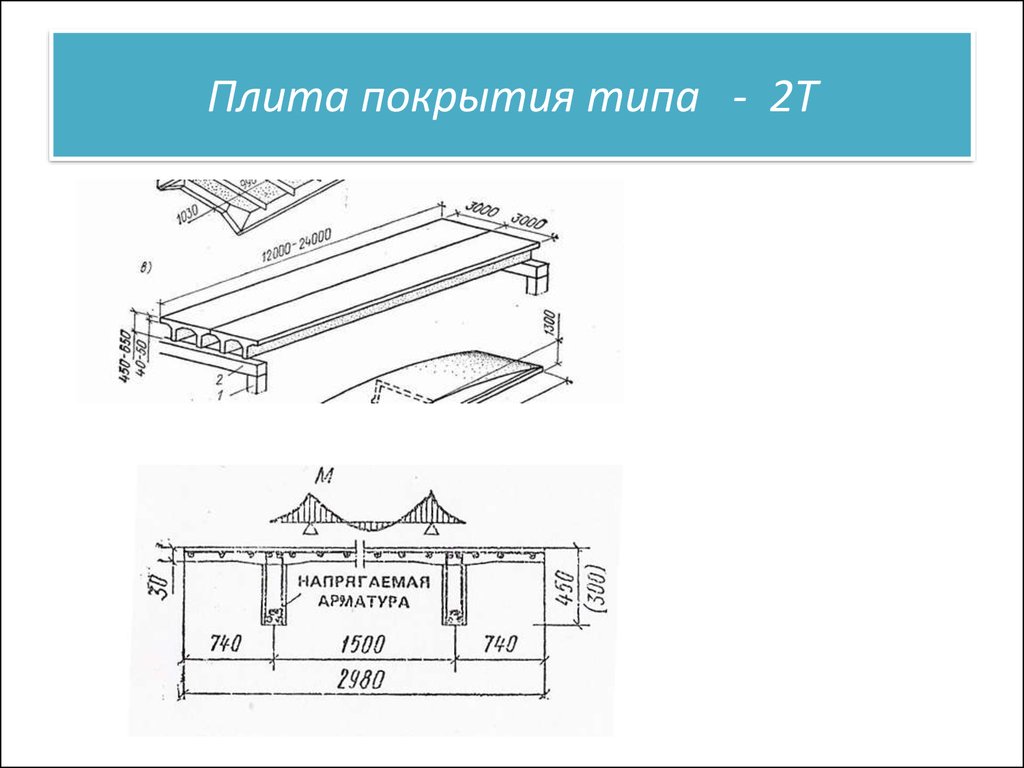

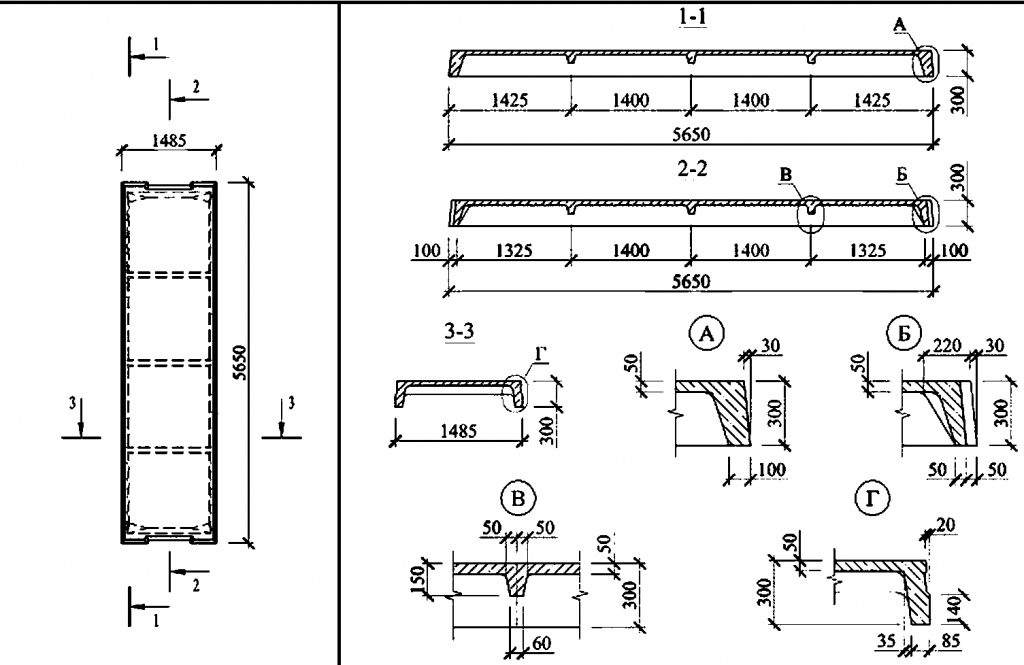

РебристыеТакие плиты не имеют пустот. У них тонкое основание и утолщенные продольные края, которые выступают ребрами жесткости. За счет этого обеспечивается высокая несущая нагрузка при умеренном весе самой конструкции. Ребристые плиты используются для перекрытия производственных помещений, а также зданий с высокими потолками. Для частного домостроения они непригодны. Дело в том, что сформированный с их помощью потолок получается неровным, так как плоскость нарушают выступающие ребра. Это усложняет проведение отделки, делает ее более дорогостоящей.
Ребра с внутренней стороны располагаются к основанию не под прямым углом, а со скосом. Это делает их очень стойкими к прогибу. Даже при больших нагрузках. Их можно использовать в условиях, когда расстояние между опорами для плит составляет даже 6 м. Прочие виды плит без ребер жесткости в таких условиях прогибаются. Маркируются ребристые плиты как 1П, 2П, ПКЖ, ПГ, ПЗ, ПРС.

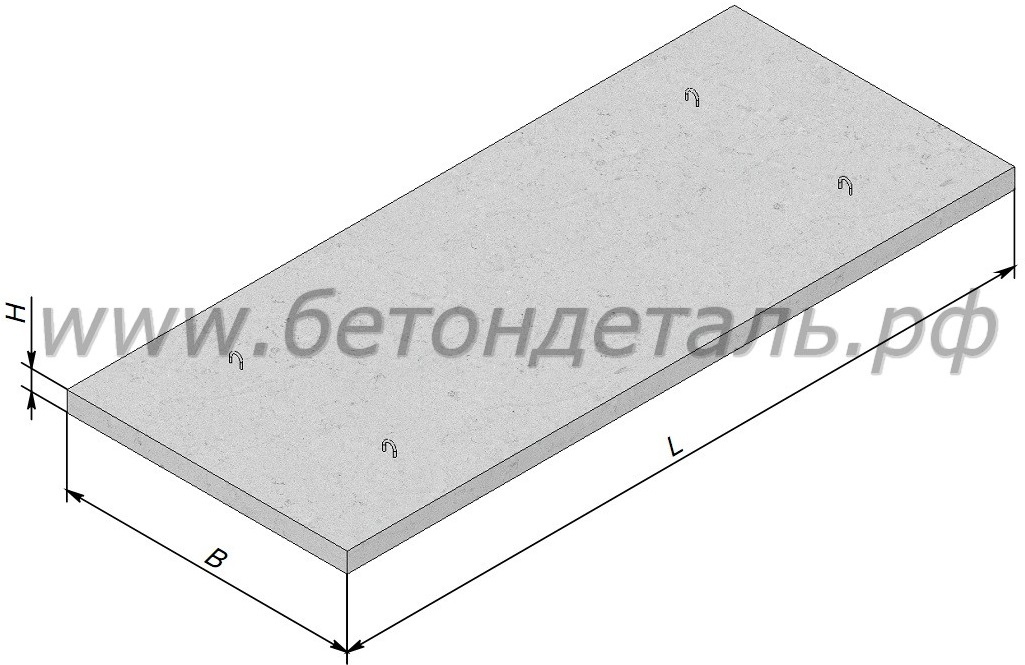

Сплошные полнотелыеЭто железобетонные плиты перекрытия сплошного сечения. Они отличаются максимальной несущей способностью, но она лишь немного превосходит пустотелые такой же толщины. При этом они имеют больший вес и стоимость. Для частного домостроения их использование нецелесообразное. Такие плиты имеют маркировку ПТ, ПТП с различными буквенными и цифровыми дополнениями, указывающими на размер, толщину, допустимую нагрузку.
Кессонные
Такие плиты также называют вафельными, так как внешне они схожи на бельгийские вафли. Плита состоит из множества пересекающихся балок, формирующих ячейки. За счет этого обеспечивается большая несущая способность. Пространство между балками заполняется тонким слоем бетона, меньшим, чем сечение основного силового каркаса. Такие плиты перекрытия используются редко. Их можно встретить только на больших промышленных объектах, а также на потолках станций метрополитена. Для обычных производственных даже крупных зданий они не подходят, так как избыточно прочные и тяжелые. Хотя нужно отметить, что такое устройство делает их все же более легкими.
Расшифровка маркировки плит перекрытия
Сбоку на всех новых плитах перекрытия можно увидеть маркировку написанную краской. По ней определяются главные технические параметры железобетонного изделия. Первая буквенная часть маркировка указывает на тип плиты. Затем идет 3 цифровые обозначения. Из них первые 2 указывают размер в дециметрах, сначала идет длина, затем ширина. К примеру, «30. 12» означает, что длина плиты 3 м, а ширина 1,2 м. Последняя цифра в маркировки указывает несущую способность в сотнях килограмм. Если стоит цифра «8», это означает 800 кг.
Похожие темы:
- Фундаментные блоки. Виды и устройство. Маркировка и особенности
- Ростверк. Виды и применение. Свойства и особенности
- Фундамент. Виды и работа. Применение и особенности
- Углебетон. Состав и применение. Свойства и особенности
- Стяжка пола. Виды и способы. Плюсы и минусы. Особенности
- Несъемная опалубка. Виды и применение. Плюсы и минусы
- Пол в доме. Виды и применение. Материал и особенности
Плиты перекрытия многопустотные. Как правильно выбрать? Основные виды плит ЖБИ.
Плиты перекрытия многопустотные – это вид стройматериала из железобетона, который активно применяется в капитальном сооружении зданий в виде перекрытия между этажами, а также при строительстве основных несущих стен, потолка, тепловых автотрасс и в других подобных направлениях.
Из чего изготавливаются плиты?
Многопустотные плиты изготавливаются из тяжёлого и плотного бетона, имеют обязательное армированное оформление для формирования повышенной прочности на сгибании.
Основные технические характеристики плит
Данный строительный материал имеет стандартную ширину в нескольких вариациях: 1 м, 1.2 м, 1.5 м, длина изделия при этом составляет от 2.4 до 9 м с шагом в 0.3 м, толщина каждой плиты стандартная во всех типах — 22 см. Средний габаритный вес плиты — от 1200 до 3400 кг. Максимально возможное давление на опору равняется 500-1300 кгс/м2. Класс используемого бетона С12/15 (B15) -С32/40 (В40), при этом уровень его непроницаемости влаги равняется W4-8, а стойкости к морозу – F150-200.
По индивидуальному желанию заказчика мы можем изготовить плиты перекрытия нестандартного размера с учётом потребностей и особенностей заказа. Вся предлагаемая продукция имеет соответствующую сертификацию качества.
Особенности, внешний вид конструкции и виды плит
Конструкция плиты имеет ровную и гладкую поверхность. Она изготавливается из железобетона разнообразной плотности с использованием армирования. При этом арматура должна быть предварительно напряжённой. ЖБИ плита данного типа является основным материалом, который играет роль несущего элемента в строительстве. С его помощью формируются перекрытия между этажами и между крышей с чердаком.
Основные виды ЖБИ плит:
— пустотные;
— монолитные;
— ребристые.
Они используются в возведении зданий в виде несущих опор для перекрытий, крепкие, не меняют своей формы и легко устанавливаются. Мы рекомендуем к покупке плиты пустотного типа, поскольку данный строительный материал характеризуется сравнительно небольшим габаритным весом, низкой проводимостью тепла и отличной звукоизоляцией за счет воздушного пространства между покрытиями.
Выбор конкретной плиты в зависимости от особенностей технологии производства
Какую маркировку плиты выбрать для собственного строительства? ПК или ПБ? Оба типа плит имеют отлично обработанную поверхность и активно применяются при сооружении монолитно-каркасных объектов. Разнятся они лишь способом изготовления и некоторыми характеристиками.
Для ПБ применяется безопалубочный способ изготовления, в результате которого получается глянцевая поверхность, а ПК изготавливается по опалубочной технологии производства. Главным преимуществом ПБ является их стойкость к тресканию. В соответствии с пожеланиями заказчика данный материал можно порезать на нужные элементы. Несмотря на свой небольшой габаритный вес и точную геометрию плиты ПБ имеют пустоты меньшего размера, чем ПК, поэтому встроить стояк канализации в последний тип намного проще.
Стоимость плиты перекрытия жби вы можете уточнить у менеджера на нашем сайте. Каждый представленный вид бетонной многопустотной плиты, как видите, имеет свои преимущества и недостатки. Стоимость на них формируется в зависимости от способа изготовления, вида и габаритных размеров. Подбирайте подходящие именно вам, в любом случае каждый представленный вид будет точно соответствовать заявленному высокому качеству и идеально подойдёт для строительства вашего дома.
Различные типы плит, используемых в строительстве, их применение, преимущества и недостатки — Портал гражданского строительства
Что такое плита?
Плиты создают плоские, обычно горизонтальные поверхности полов зданий, крыш, мостов и других конструкций. Стены могут поддерживать плиту, а железобетонные балки обычно отливаются монолитно с плитой, балками из конструкционной стали, колоннами или самой землей.
Различные типы плит, используемых в строительстве:
1. Плоская плита:
Рис. 1: Плоская плита
Предоставлено с сайта civildigital.com
Плоская плита представляет собой железобетонную плиту, поддерживаемую бетонными колоннами или перекрытиями. Плоская пластина также безлучевая, поскольку у нее нет столбцов. Грузы доставляются непосредственно к столбам. Этот тип структуры придает строению привлекательный художественный вид. Простая крыша рассеивает тепло быстрее, чем стандартная конструкция из пластинчатых колонн, и считается менее воспламеняемой в случае пожара. Плоская пластина легче в изготовлении и требует меньшего контурирования. Плоская плита должна иметь толщину не менее 8 дюймов (200 мм).
Использование плоской плиты:
- Большая высота перекрытия или меньшая высота этажа и приятный дизайн обеспечивают основной слой крыши с лучшим распределением воздуха в процессе формирования. Конструктивность проста и эффективна.
- Эта пластина предлагается в виде плоских парковочных пластин и обычно используется на парковочных площадках, в коммерческих помещениях, ресторанах или в других ситуациях, когда прогнозирование луча нежелательно.
Преимущества плоской плиты:
- Когда глубокий фальшпотолок не нужен, он уменьшает высоту пола.
- Повышает прочность плиты на сдвиг.
- Высота автоматического разбрызгивателя может быть уменьшена.
- Осталось меньше времени на строительство.
- Сократите время, проводимое в плите, уменьшив прозрачную или эффективную длину плиты.
Недостатки плоской плиты:
- При использовании плоской плиты невозможно получить большой пролет.
- Не подходит для поддержки тонких стен.
- Большая громоздкость плиты.
2. Пустотная плита:
Рис. 2. Пустотная плита
Предоставлено: kipahprecast.com
Это форма сборной плиты с проходящим через нее сердечником. Эти сердцевины уменьшают собственный вес плиты и повышают эффективность конструкции, выступая в качестве служебных каналов. Идеально подходит для ситуаций, когда требуется быстрое строительство.
Краны обычно используются для размещения блоков плит между балками, а промежутки между блоками заполняются стяжками. Было обнаружено, что на протяжении 16-метрового пролета пустотная плита выдерживает 2,5 кН/м2. Идеально подходит для офисных, торговых и парковочных зданий.
Использование многопустотных плит:
Использование многопустотных ребристых плит снижает затраты на строительство и общий вес конструкции. Благодаря своей толщине многопустотные плиты обладают отличной огнестойкостью и звукоизоляцией. Это устраняет необходимость сверления электрических и сантехнических узлов в плитах.
Преимущества многопустотных плит:
- Ребристая плита с полым основанием не только снижает затраты на строительство,
- Также уменьшает общий вес конструкции.
- Упрощает установку и требует меньше усилий.
- Благодаря своей плотности многопустотная плита также обладает высокой огнестойкостью и звукоизоляцией.
- Устраняет необходимость сверления отверстий в пластинах электрических и сантехнических узлов.
- Кроме того, отпадает необходимость в дополнительной опалубке или специальных строительных инструментах для усиления кладки из глухих блоков.
Недостатки многопустотных плит:
- Сборные модули необходимо поднимать и перемещать, что требует специального оборудования.
- При транспортировке также повреждаются модули многопустотных ребристых плит.
- Обеспечение адекватных соединений между сборными частями становится затруднительным.
- Для небольших пролетов это нерентабельно.
- Будет трудно восстановить и укрепить.
3. Обычная плита:-
Рис. 3: Обычная плита
Предоставлено: pole-arn.infot.com
Стандартная плита — это плита, которая крепится к балкам и стойкам.
Стандартная толщина плиты 4?? (10 см). 5?? до 6?? дюймов рекомендуется, если древесина подвергается частым высоким нагрузкам, например, грузовикам или мусоровозам. Эти плиты делятся на две категории в зависимости от их длины и ширины: – i) односторонние плиты и ii) двусторонние плиты.
i) Односторонняя плита:
Односторонняя плоская плита, один из наиболее распространенных типов плит в строительных проектах. Односторонняя плоская плита использует бетон толщиной от 4 до 6 дюймов, чтобы выдерживать большие нагрузки. Название плиты относится к несущей конструкции. Он используется, когда одно направление поддерживается, а другое требует меньшей поддержки.
Эта плита является экономичным и простым вариантом для коммерческого или жилого строительства. Это дешевле, чем другие виды плит, особенно для конструкции на уровне земли. Один из самых больших недостатков односторонних плоских плит заключается в том, что они не могут охватывать столько же, сколько другие виды плит. В результате они не подходят для различных мостов и потолков.
ii)Двусторонняя плита:
Она известна как двусторонняя плита, поскольку балки поддерживают ее со всех четырех сторон, а опоры несут вес в обоих направлениях. Отношение более длинного пролета к более короткому в двусторонней плите меньше двух из-за вероятности изгиба плиты к четырем опорным краям в обоих направлениях.
Этот тип плиты имеет длину и ширину более 4 метров длины и ширины. В двусторонней плите распределительные стержни устанавливаются с обоих концов, чтобы предотвратить накопление деформаций. Эти плиты используются при устройстве полов многоэтажных зданий.
4. Вафельная плита:
Рис. 4: Вафельная плита
Предоставлено: prodyogi. com
Этот тип плиты имеет длину и ширину более 4 метров в длину и ширину. В двусторонней плите распределительные стержни устанавливаются с обоих концов, чтобы предотвратить накопление деформаций. Эти плиты используются при устройстве полов многоэтажных зданий.
Использование вафельной плиты:
Вафельная плита представляет собой плиту с отверстиями под ней, напоминающую вафли. Когда необходимы большие пролеты (например, зрительные залы, кинозалы), он обычно используется для устранения множества колонн, мешающих пространству. В результате требуются толстые плиты, перекрывающие широкие балки (чтобы балки не выступали ниже по эстетическим соображениям). Основной причиной использования этой техники является ее отличная устойчивость к растрескиванию и провисанию. По сравнению с обычными бетонными плитами вафельные плиты могут выдерживать больший вес.
Преимущества вафельных плит:
- Вафельные плиты способны выдерживать большие нагрузки.
- Подходит для пролетов от 7 до 16 метров, большие пролеты также возможны с последующим натяжением.
- Эти системы имеют малый вес, что приводит к значительной экономии затрат на каркас из-за необходимости использования легкого каркаса. Вафельные плиты
- часто используются в качестве потолочных и напольных плит.
Недостатки вафельной плиты:
- В традиционных строительных проектах вафельная плита не использовалась.
- Это дорого; таким образом, это рентабельно только для крупносерийного производства сопоставимых единиц.
- Строительство требует высокого уровня контроля и обученного персонала.
5. Hardy Slab:
Рис. 5: Hardy Slab
Предоставлено: theconstructor.org
Hardy Slab — это бетонная плита, сделанная из цельных кирпичей. Прочные кирпичи состоят из пустотелых бетонных блоков и представляют собой пустотелые кирпичи. Этот тип блоков используется для заполнения зазоров в плите. Прочные плиты уменьшают количество бетона в плите, а также уменьшают вес плиты. По сравнению с традиционными плитами, эта имеет толщину 2,27 м.
Использование Hardy Slab:
При высоких температурах используется Hardy Slab. Толщина плиты увеличена, чтобы противостоять теплу сверху. Теплу от стен противостоит использование уникальных кирпичей с термонасыщением. Термобелье – лучший изолятор солнечного света.
Преимущества Hardy Slab:
- Простота конструкции, особенно когда все балки заглублены.
- Улучшенная звуко- и теплоизоляция.
- Вес плиты был снижен за счет уменьшения количества бетона ниже нейтральной оси.
- Тепло- и звукоизоляция высочайшего качества.
Недостатки Hardy Slab:
- Ребристые пустотелые блоки могут быть повреждены, если не обращаться с ними надлежащим образом во время транспортировки.
- Для коротких периодов это нерентабельно.
- Ремонтировать и укреплять сложно.
6. Купольная плита:
Рис. 6: Купольная плита
Предоставлено: largoconcrete.com
Купольная плита может быть использована для строительства характерной мечети, храма или купола дворца. Стальная опорная конструкция используется для поддержки этой полукруглой бетонной конструкции, а бетон достаточно толстый. Он тщательно выливается в гладкую или текстурированную куполообразную форму с использованием каркаса.
Использование купольной плиты:
Одним из ключевых преимуществ куполообразной системы является ее способность обеспечивать несущую способность конструкции, сравнимую с традиционными плитами, при использовании меньшего количества бетона.
Преимущества купольной плиты:
- Купола очень прочные и долговечные.
- Они устойчивы к огню, воде и ветру, что делает их невосприимчивыми к ураганам, торнадо, пожарам и другим стихийным бедствиям.
- Монолитный купол может измеряться веками, тогда как нормальный срок службы здания исчисляется десятилетиями.
Недостатки купольной плиты:
- Монолитные купола изготавливаются из трех не самых экологически чистых материалов.
- Падение деревьев и акты вандализма могут легко разрушить воздушную форму, чувствительную мембрану. В случае повреждения вода может впитаться в нижележащую изоляцию и превратиться в гигантскую спутанную губку.
- Из-за активности монолитный купол обеспечивает герметичное уплотнение, что не всегда желательно.
- В зависимости от конструкции, которую вы хотите построить, для монолитного купола могут потребоваться дополнительные разрешения.
7. Плита арки:
Рис. 7: Плита арки
Предоставлено веб-сайтом: grabcad.com
Эта форма плиты часто используется при строительстве мостов. Мосты подвержены двум нагрузкам: нагрузкам от движения и ветровым нагрузкам. Плиты с арками, также известные как арочные плиты, используются в местах, где должны быть направлены ветровые нагрузки и длинная кривая в направлении плиты. Это предотвращает обрушение моста из-за сильного ветра.
Использование арочной плиты:
Арка представляет собой изогнутую деталь, используемую для перекрытия проема и поддержки нагрузок сверху в архитектуре и гражданском строительстве. Развитие свода было построено на фундаменте арки.
Преимущества арочной плиты:
- Она может охватывать большее расстояние.
- Может быть изготовлен практически из любого материала.
- По сравнению с другими конструкциями обеспечивает лучшую степень сопротивления.
- Помогает вам при перемещении тяжелых грузов.
- Со временем он продолжает предлагать помощь без искажений.
Недостатки арочной плиты:
- Для эффективного пролета требуется дополнительная боковая поддержка.
- Позволяет использовать конечную длину пролета.
- Это здание требует тщательного ухода.
- Это вариант моста, который невозможен в некоторых районах.
- Выполнение задания занимает много времени.
8. Плита скатной крыши:
Рис. 8. Плита скатной крыши
Предоставлено с сайта civiljungle.com
Крыша из скатной плиты представляет собой наклонную плиту, обычно используемую на курортах для придания естественной эстетики. Черепица, используемая в скатных кровельных плитах, особенно нежная по сравнению с традиционными кровельными материалами. Из-за снижения веса конструктивные требования к дереву или металлу снижаются, что приводит к значительной экономии средств.
Листы плитки изготавливаются на заказ для каждого проекта, экономя деньги на рабочую силу и уменьшая количество отходов на строительной площадке, а толщина плиты определяется плиткой, используемой для бетонных плит толщиной 2-8 дюймов.
Использование скатных крыш:
Скатные крыши обеспечивают естественный поток воздуха между внешним слоем и конструкцией, экономя энергию.
Преимущества скатной крыши:
- Дождевик эффективно закрывал навес крыши.
- Маловероятно, что он протечет.
- Эта плита обеспечивает внутреннее пространство для хранения или комнаты.
- Маловероятно, что он протечет.
- Покрыть крышу дешевле.
- Строительный материал дешевле, если шаг стандартный.
Недостатки скатной кровельной плиты:
- Использование длинных пролетов для плит этого типа не рекомендуется.
- Ремонт перекрытий, например сантехника и электропроводка, представляет собой сложную задачу.
9. Плита после натяжения:
Рис. 9: Плита после натяжения
Предоставлено: aftconstruction.com сжатие. Армирование постнапряженной плиты заменяется тросами/металлическими арматурами. Последующее натяжение позволяет преодолеть присущую бетону слабость под нагрузкой и лучше использовать его прочность при сжатии.
Использование пост-натяжения Плита:
Стандартная арматурная сталь (арматура) обеспечивает различные преимущества по сравнению с пост-натяжением, которое является типом предварительного напряжения: Оно уменьшает или устраняет растрескивание при усадке, что требует использования меньшего количества соединений. Когда появляются трещины, они прочно удерживаются вместе. Это позволяет использовать более тонкие плиты и другие структурные элементы.
Преимущества плит постнапряжения:
- Плиты постнапряжения — это отличный способ построить надежные здания по разумной цене.
- Позволяет нам строить плиты на мягком или расширяющемся грунте.
- Возникающие трещины надежно удерживаются вместе.
- Снижает или устраняет растрескивание при усадке, устраняя необходимость в стыках или уменьшая количество стыков.
- Это позволяет нам разрабатывать более сложные элементы на более длительные периоды времени, такие как перекрытия и балки.
Недостатки плиты пост-натяжения:
- Skilled часто используется для создания плит пост-натяжения.
- Наиболее распространенная проблема с использованием плиты пост-натяжения заключается в том, что это может привести к крупным авариям, если не соблюдать осторожность в процессе производства.
10. Плита с предварительным натяжением:
Рис. 10. Плита с предварительным натяжением
Предоставлено: macchiagroup.net.au
Плита с предварительным натяжением натягивается перед установкой и имеет определенные характеристики плиты с последующим натяжением. .
Использование плиты с предварительным натяжением:
Предварительное натяжение часто выполняется на постоянных станинах на заводах сборных железобетонных изделий, которые производят предварительно напряженные сборные железобетонные элементы для строительного сектора.
Преимущества плиты предварительного натяжения:
Более длинные пролеты обеспечивают большую открытую площадь пола и парковку. Более длинные пролеты означают меньшее количество стыков, а значит, меньшее техническое обслуживание. Поскольку бетон не имеет трещин, снижается вероятность коррозии стали и последующего разрушения бетона.
Недостатки плиты предварительного натяжения:
- Плиты подготовки на растяжение требуют плотного, высокопрочного бетона хорошего качества.
- Для этого требуется высокопрочная сталь, которая в 2,5–3,5 раза дороже, чем мягкая сталь.
- Процедура предварительного напряжения требует использования сложного натяжного и анкерного оборудования.
11. Плита низкой крыши:
Под низкой плитой крыши подразумевается плита над дверью для хранения. Эта плита имеет закрытые концы со всех сторон и открытый конец с одной стороны. Эта плита находится выше уровня порога и ниже реальной плиты. Это разновидности бетонных плит, которые можно увидеть в домах.
Преимущества низкой крыши:
- Улучшены уровни охлаждения и нагрева.
- Недорогая установка.
- Вы можете внедрить новую технологию.
- Поддерживать требования еще никогда не было так просто.
Недостатки низкой плиты крыши:
Крыши с малым уклоном изменяют способ отвода воды из здания. Поскольку высокие скатные крыши не позволяют воде скапливаться, битумная черепица и другие материалы для перекрытий работают эффективно. Стоячая вода просачивается между этими материалами на крыше с меньшим уклоном.
12. Плита подвеса кабеля:
Рис. 11: Плита подвеса кабеля
Предоставлено: midasbridge.com
Если пролет плиты особенно длинный, мы используем плиту подвеса кабеля, поддерживаемую тросами, такими как London Bridge и Howrah Station. Поставляем колонну через каждые четыре метра; тем не менее, мы обеспечиваем колонну каждые 500 метров в плите подвеса троса. Эта плита используется, когда пролет больше, а формирование колонн затруднено. Трос удерживает плиту и соединяет ее с тросовой колонной.
Использование подвесной плиты для кабеля:
Там, где длина пролета больше и сложнее в строительстве колонн, используется плита этого типа. Кабели соединяют плиты с колоннами.
Преимущества кабельной подвесной плиты:
- Можно достичь больших расстояний.
- Благодаря кабельной системе он может быть адаптирован.
- Он встроен простым способом.
- В строительстве требуется меньше материалов.
Недостатки вантовой подвесной плиты:
- Длина вантовых мостов ограничена.
- При определенных настройках этот вариант дизайна может работать нестабильно.
- Осмотр и техническое обслуживание вантовых мостов могут быть затруднены.
- Это конструкция, которая может быть подвержена ржавчине или коррозии.
13. Выступающая плита:
Рис. 12: Выступающая плита
Предоставлено: iceted.com
Выступающая плита обычно входит в состав крытого входа. Одним концом эта длинная плита прикреплена к зданию, а другим свободно качается. Цель состоит в том, чтобы защитить автомобили и пешеходов от солнца и непогоды. Плита имеет консольную конструкцию, чтобы сбалансировать вес и безопасно выдержать его с одного конца.
Использование выступающей плиты:
Эти плиты обычно используются в отелях, университетах и залах для мероприятий и используются в качестве зоны высадки и выдачи, а также зоны погрузки и разгрузки.
Преимущества запроектированной плиты:
- Уменьшает общую высоту конструкции.
- Простота установки армирования запроектированных плит, так как они могут быть увеличены.
- Выступающие плиты могут поднимать тяжелые грузы.
- У них также более высокий уровень контроля качества.
14. Грунтовая плита:
Рис. 13. Грунтовая плита
Предоставлено: 123rf.com
Плиты, уложенные непосредственно в выкопанные в земле траншеи, известны как грунтовые плиты. Они полностью зависят от существующей местности для поддержки. Прочный фундамент должен поддерживать бетонную плиту.
Использование грунтовой плиты:
Фундаментные плиты, также известные как плиты «на грунт» или «плита на грунт», часто используются для цокольных этажей в жилых и коммерческих зданиях. Это экономичный и экономящий время подход к строительству в местах с нереактивной почвой и небольшим уклоном.
Преимущества грунтовых плит:
- Фундаменты из бетонных плит чаще используются в регионах с теплым климатом, где меньше вероятность промерзания грунта и повреждения фундамента.
- Строительство или покупка дома на плите имеет несколько преимуществ, включая финансовую экономию и снижение риска повреждения в определенных ситуациях.
Недостатки грунтовой плиты:
Строительство или покупка дома на плите имеет несколько преимуществ, включая экономию финансовых средств и снижение риска повреждения в определенных ситуациях. К минусам можно отнести возможность установки систем отопления и охлаждения на первом этаже, что съедает жилую площадь. Также есть вероятность трещин.
15. Заглубленная плита:
Рис. 14: Заземляющая плита
Предоставлено: constrofacilitator.com
Заглубленная плита используется под туалетами для покрытия канализационных труб, труб туалета и другого оборудования. Поскольку водопроводные трубы скрыты под землей, необходимо соблюдать осторожность, чтобы избежать утечек.
На предмет протечки или влаги плита должным образом гидроизолируется и обрабатывается. После установки канализационных линий плита заполняется битым кирпичом, углем или другим подходящим легким материалом.
Использование затонувшей плиты:
Ванные комнаты, туалеты, стиральные машины и туалеты — все используют эту плиту. Цель утопленной плиты состоит в том, чтобы предотвратить попадание воды на окружающие плиты из утопленной плиты.
Преимущества утопленной плиты:
В таких плитах все водопроводные трубы скрыты внутри плиты.
Специальная сантехника в утопленных планках не требуется для шумоизоляции в ванной комнате.
Эти плиты обеспечивают хорошую водопроводную систему, а также могут использоваться для создания системы безопасности.
Недостатки затонувшей плиты:
- Высота плиты уменьшена.
- По сравнению с утопленной плитой, строительство плиты, гидроизоляции и кирпичной кладки занимает больше времени.
Заключение:
Различные типы плит в типичной конструктивной системе предотвращают поперечные силы в своей плоскости, что позволяет повысить эффективность конструкции.
Каталожные номера:
1. LCETED. (2001, 3 апреля). Различные типы плит в строительстве | Его использование | Плюсы и минусы — LCETED ИНСТИТУТ СТРОИТЕЛЬНЫХ ИНЖЕНЕРОВ. LCETED ИНСТИТУТ СТРОИТЕЛЬНЫХ ИНЖЕНЕРОВ; www.lceted.com. https://www.lceted.com/2021/04/разные-типы-плиты-в-конструкции.html
2. мохдсухель. (2021, 5 февраля). Виды плит в строительстве. CivilMint.Com; гражданский монетный двор.com. https://civilmint.com/types-slabs-construction/
3. Что такое плита? Типы перекрытий- Civilengineer-online.com. (2019, 13 сентября). Civilengineer-Online.Com; Civilengineer-online.com. https://civilengineer-online.com/what-is-slab-types-of-slabs/
4. 16 Различные типы плит в строительстве | Где использовать? (2017, 21 мая). ГРАЖДАНСКОЕ ЧТЕНИЕ; Civilread.com. https://civilread.com/16-разные-типы-плиты-конструкции/
5. Раджпут, К. (2021, 5 апреля). 19 различных типов плит в строительстве | Что такое плита. Гражданские джунгли; сайт CivilJungle.com. https://civiljungle.com/types-of-slabs/
6. 7. Типы плит в строительстве (20 различных типов). (2021, 24 февраля). Конструктор.Ком; Constructionor.com. https://constructionor.com/types-of-slabs/
Поделиться этим постом
Если у вас есть вопрос, вы можете задать вопрос здесь .
Типы бетонных плит перекрытий |
Типы бетонных плит перекрытий
Содержание
Плоская плита
Плоские плиты, как правило, представляют собой железобетонные плиты перекрытия с армированием сеткой (т. Это легко построить, используя простое расположение опалубки и подпорок.
Опалубка обычно представляет собой специальные панели (металлические/пластиковые), которые должны быть разработаны временными инженерами-проектировщиками. Для бетонного каркасного здания с несколькими этажами часто требуется подпирание спины с помощью подпорок или тяжелых солдат.
Плоские плиты представляют собой тип бетонной плиты перекрытия, которая обеспечивает чистый пол без каких-либо препятствий или балок на нижней стороне софита. Это чрезвычайно полезно в зданиях с жесткими ограничениями по обслуживанию (например, инженерам-механикам часто требуется большое пространство для их систем вентиляции).
Важным аспектом проектирования плоских плит является расчет продавливающего сдвига вокруг колонн, который определяется как бетонная нагрузка, приложенная к небольшой площади (т. е. реакции колонны в плите). Этот тип механизма разрушения имеет решающее значение для плит и часто проектируется с использованием арматуры на продавливание (режущие рельсы) для смягчения высоких сосредоточенных сдвигающих нагрузок.
Односторонняя плита
Односторонняя плита представляет собой усиленную плоскую плиту, пролетную в одном направлении, опирающуюся на балки, которые опираются на колонны. Строительство похоже на квартиру, в которой используется опалубка и опора из плит, но для формирования бетонных балок требуется больше опалубки.
Недостаток заключается в том, что из-за дополнительной бетонной балки уменьшается площадь перекрытия коммуникаций, что снижает гибкость требований к мониторингу и оценке.
Сдвиг в балках и пробивной сдвиг в перекрытии вокруг забетонированных точечных нагрузок должны быть проверены в проекте, а также проверки на изгиб и прогиб.
Двусторонняя плита
Типы бетонных плит перекрытий включают двусторонние плиты, которые представляют собой усиленные плиты, перекрывающиеся в обоих направлениях и опирающиеся на балки, опирающиеся на колонны. Для дополнительных балок требуется дополнительная опалубка, но прогиб плиты уменьшается из-за повышенной жесткости плит от балок.
Тем не менее, услуги по мониторингу и оценке еще менее гибки из-за дополнительных лучей в обоих направлениях, и это необходимо решить на раннем этапе проектирования или передать инженерам-механикам и архитекторам, чтобы они могли скоординировать или выполнить какой-либо проект. изменения.
Вафельная плита
Вафельная плита представляет собой тип бетонной плиты перекрытия с бетонными ребрами, идущими в обоих направлениях на нижней стороне плиты. Они полезны, поскольку они легче и жестче, чем плоская плита, что снижает нагрузку на фундамент, потенциально уменьшая размеры колонн и фундамента.
Как правило, они сооружаются на месте, где бетон заливается на опалубку или сборные элементы, сооруженные за пределами участка, а затем транспортируются и соединяются на месте.
Эти типы бетонных плит перекрытий хороши для зданий, требующих меньшей вибрации (больницы и спортзалы), больших пролетов с использованием меньшего количества материалов, большей грузоподъемности, чем односторонние плиты.
В ребрах можно сделать отверстия для прохождения коммуникаций, но перед внесением каких-либо изменений это необходимо всегда согласовывать с инженером-строителем.
Однако вафельная плита толще/глубже, чем традиционная плоская плита, поэтому это необходимо согласовать с архитекторами, чтобы проверить, достаточна ли высота от пола до потолка, а также с инженерами-механиками, чтобы проверить, достаточно ли места для их услуг. и вентиляционные комплекты.

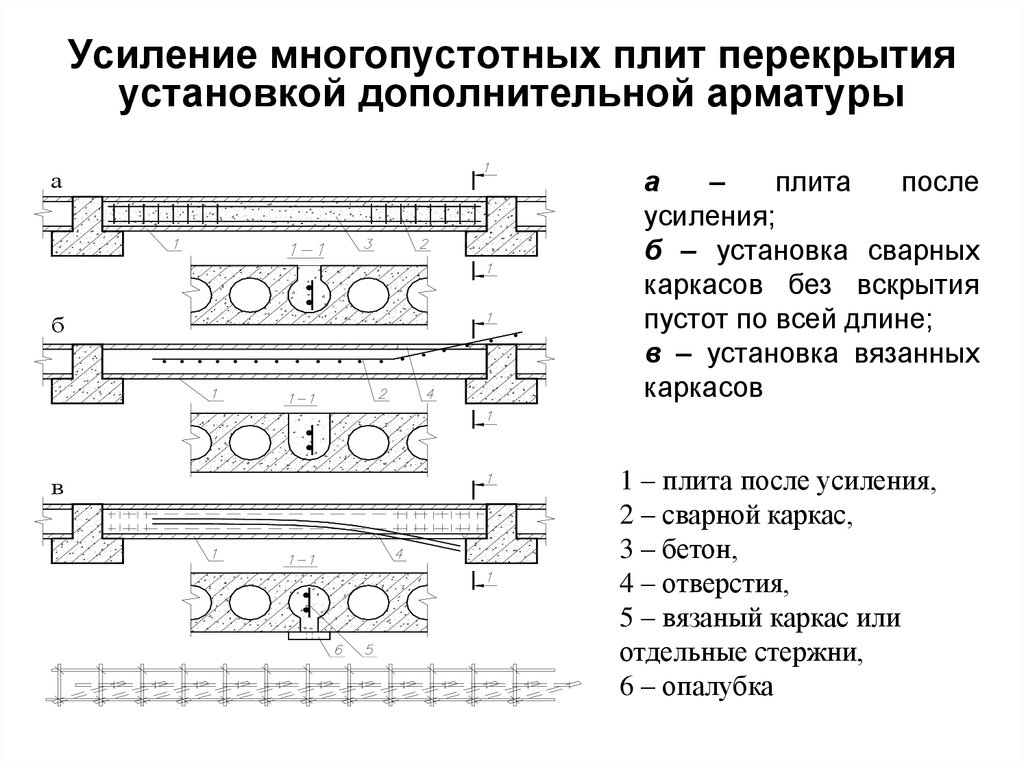

Пустотные плиты
Другие типы бетонных плит перекрытий включают Пустотные плиты перекрытий, которые по существу представляют собой усиленные плоские плиты с рядом отверстий в плите, которые зависят от типа производителя и требований к конструкции.
Эти плиты, как правило, легче, чем традиционные плоские плиты, и обычно опираются на бетонные или стальные балки, соединенные с колоннами. В зависимости от типа конструкции, плита может иметь плоскую отделку софита, которая обеспечивает свободную зону для обслуживания, а также отверстия, которые также могут использоваться для обслуживания.
Пустотные плиты, как правило, изготавливаются за пределами строительной площадки и представляют собой сборные элементы, которые поднимаются в виде досок на строительной площадке. Это обычно используется в стальных каркасных конструкциях, и можно использовать стальные асимметричные секции или секции тонкого пола, что позволяет балке быть частью элемента пола. Плита опирается на плоскую пластину, приваренную к нижней части универсальной секции колонны. Однако необходимо учитывать кручение в постоянных и временных случаях, поскольку усилие от плит не проходит через центр сдвига универсальной секции колонны.
Практически самая большая балка UC, которую можно использовать для узких балок перекрытий или асимметричных балок, имеет размер UC 305×305, так как толщина сборных досок варьируется от 150 до 300 мм. Это связано со структурным верхним слоем (армированная стяжка толщиной 75–100 мм), который должен выходить за верхнюю полку балки и иметь достаточно места для арматурных стержней.
