Плиты перекрытия в ARCHICAD

Из этой статьи вы узнаете, как создать перекрытие в ARCHICAD. Также разберем функции нашего нового объекта для создания ребристых и пустотных плит перекрытия.

Один из основных и часто используемых инструментов в ARCHICAD – это «Перекрытие». Пользоваться им довольно легко.  Давайте разберемся с функциями и настройками инструмента. А в конце мы рассмотрим объект «Плиты Перекрытия», который мы создали для вас.

Как сделать перекрытие в ARCHICAD?

Перекрытие – базовый инструмент, который используется всегда. Поэтому давайте узнаем про него немного больше.

Чтобы активировать команду, перейдем в панель инструментов на вкладку «Конструирование». Выбираем «Перекрытие». Как только вы активировали инструмент, в информационном табло появятся настройки.

За способ построения отвечает пункт «Геометрический Вариант».

Нам доступно 3 варианта построения:

1. Многоугольник. Если вы выберите этот способ вам нужно указать любое количество точек для многоугольника. Для завершения построения нужно замкнуть контур или кликнуть на конечную точку второй раз.

2. Прямоугольник. Указав две точки можно построить прямоугольник по его диагонали.

3. Повернутый прямоугольник. Понадобится задать отрезок, а затем длину вытягивания прямоугольника.

Следующий параметр – это «Конструкция». Конструкция может быть либо основной, либо многослойной. То есть состоять из одного слоя или нескольких.

Вы можете назначить тип конструкции перекрытия прямо из информационного табло. Кликните на иконку в пункте «Конструкция».

Как создать многослойную конструкцию мы рассматривали в видео уроке – «Собственная многослойная конструкция в ARCHICAD». Там говорится о стенах. Но многослойные конструкции перекрытий и стен не отличаются.

Ещё один важный параметр – это «Расположение Плоскости Привязки». Привязка перекрытия осуществляется относительно этажа. Для однослойной конструкции доступно два способа привязки: по верху перекрытия и по низу.

У многослойных конструкций больше параметров. Можно задать привязку относительно ядра конструкции, а также по верху и по низу всего перекрытия.

Чтобы задать плоскость привязки перекрытия найдите пункт «Расположение Плоскости Привязки» в информационном табло. И выберите необходимый вариант.

Расположение плоскости привязки и ее виды хорошо иллюстрирует разрез по перекрытию.

Однослойное перекрытие лучше привязывать по верху. А многослойную конструкцию по верху ядра.

Перекрытие простой и понятный инструмент. Но не во всех проектах перекрытия могут быть сплошными.

Объект плит перекрытия для ARCHICAD

Если вы хотите разработать более подробный и качественный проект и в нем используются штучные элементы заводского изготовления, например, сборное перекрытие из многопустотных плит, то инструмента «Перекрытие» для этого недостаточно.

Поэтому наш учебный центр AMS создал новый объект ARCHICAD «Плиты Перекрытия». Его можно использовать для создания планов перекрытия или покрытия в ARCHICAD. Также объект рассчитывает маркировку плиты исходя из ее размеров.

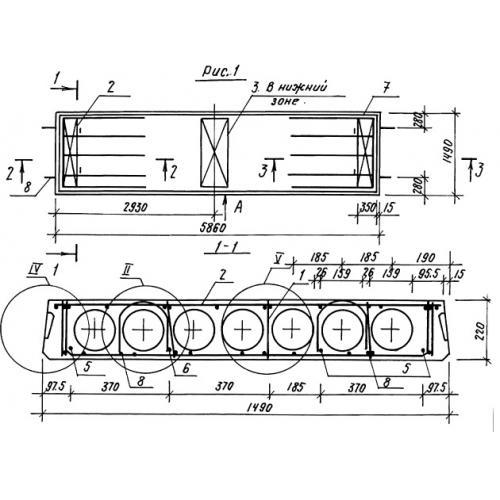

Он предоставляет возможность создавать не только перекрытие из многопустотных плит, но и из ребристых панелей.

Посмотрите как это быстро и просто:

Для начала загрузите объект «Плиты Перекрытия» и разберемся с его основными настройками.

Если вы не знаете, как загружать объекты в библиотеку ARCHICAD, читайте нашу статью «Где скачать объекты ARCHICAD».

Объект работает только в ARCHICAD 23 и выше. Где взять актуальную версию программы смотрите в нашем видео «Инструкция, как бесплатно скачать ARCHICAD».

Настройки объекта

Перейдите в параметры объекта на страницу «Все Параметры». Там находятся все настройки.

В списке параметров «ОТОБРАЖЕНИЕ» в пункте «Тип плиты» можно выбрать пустотную ли ребристую плиту. Этот параметр влияет на отображение в 3D.

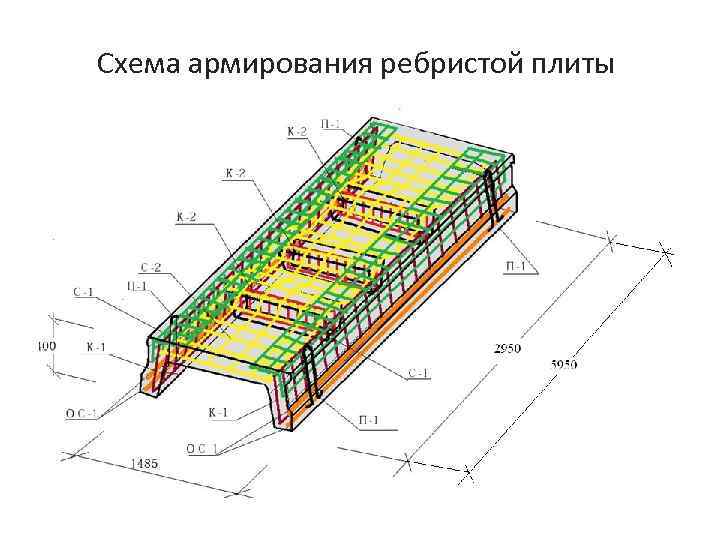

У самой ребристой плиты есть два типа сечения в зависимости от высоты плиты: 300 мм или 450 мм.

С помощью остальных параметров можно настроить перья в 3D и 2D, а также материал для плиты.

В списке параметров «МАРКИРОВКА ПЛИТ» настраивается текст маркера. Шрифт и размер шрифта.

Также можно отключить маркировку, нужно убрать галочку с пункта «Маркировка».

Наименование плиты рассчитывается автоматически. Оно зависит от размера плиты.

Можно заменить маркировку плиты, вписав значение в пункте «Переопределение Маркировки».

Хотите изменить только начало маркировки плиты, например, «ПК» на «ПГ»?

В объекте учитывается величина опирания для пустотных плит. Ее можно задать в списке «ОПИРАНИЕ» в пункте «Ширина Опирания».

Раньше приходилось чертить невидимую линию стены вручную. Теперь этого делать не надо. Эта функция есть в объекте.

Вот и все, мы немного разобрались с инструментом «Перекрытие» и поделились с вами нашим новым объектом.

Используйте его для ваших проектов, где это необходимо. Ведь это значительно сокращает время на создание планов плит перекрытия.

В ближайшее время мы обновим объект и улучшим его. Следите за новостями. Будет много всего полезного.

• ARCHICAD

ПТ 75-45-6-12 по стандарту: Серия 3.006.1-8

увеличить изображение

Стандарт изготовления изделия: Серия 3.006.1-8

Плиты перекрытий каналов ПТ 75-45-6-12 истользуют при строительстве современных технических сооружений, они являются железобетонной конструкцией. Это высокопрочный материал, который используется в самых ответственных узлах. К железобетону также предъявляют требования по надежности и долговечности. Это соблюдается за счет использования качественного сырья. Благодаря обширной номенклатуре железобетонных изделий, они получили широкое распространение и применяются в различных условиях.

1.Варианты написания маркировки.

Плиты перекрытия каналов ПТ 75-45-6-12 включают в свое обозначение маркировку из букв и цифр (указывают тип изделия и его размерную группу), согласно действующему Регламенту

1. ПТ 75-45-6-12;

2. ПТ 75-45-6-15;

3. ПТ 75-45-6-9;

4. ПТ 75-45-6-6;

5. ПТ 75-45-6-3.

2.Основная сфера применения.

Плитные элементы используются и эксплуатируются в основном для перекрытия канальных и тоннельных сооружений для прокладки трубопроводов, коммуникационных и электрических сетей.

Бетонные каналы могут быть использованы как основные сооружения в условиях прокладки под автодорожными магистралями, на автопарковках и прочих строений.

Сложные инженерные сооружения не могут быть обустроены без плит перекрытия ПТ 75-45-6-12. Тоннели с использованием таких плит используют в различных грунтах, например, на просадочных или с обилием грунтовых вод. Упрочненные изделия из железобетона ПТ 75-45-6-12 могут быть использованы в условиях повышенной сейсмической активности включительно до 9 баллов по шкале Рихтера. Нагрузки, которые выдерживают плитные элементы, достигают значения в 15 тс/м2.

Основная задача плиты – сохранить герметичность канала и обеспечить защитную функцию для проложенных коммуникаций внутри сооружения от механического повреждения, разрушения изоляции сетей, а также от попадания грунтовых вод внутрь канала. За счет большого веса плиты ПТ 75-45-6-12, элемент полностью фиксируется на лотках и исключается его смещение.

3.Обозначение маркировки изделий.

Буквенно-цифровая комбинация плит перекрытия ПТ 75-45-6-12 регламентируется согласно Серии 3.006.1-8, где указывают тип бетонного изделия и его размеры. Габаритные размеры ПТ 75-45-6-12

1. ПТ- плита перекрытия канала.

2. 75- длина, указывается в дц;

3. 45- ширина, указывается в дц;

4. 6- высота, указывается в дц.

5. 12 — индекс, характеризующий тип элемента по армированию ( нагрузка в тс/м2).

В обозначение плиты перекрытия каналов ПТ 75-45-6-12 входит комбинация цифр и букв, где указывают тип изделия и размеры. Данная плита имеет габаритные размеры:

Дополнительно может быть указана расчетная вертикальная нагрузка, а также наличие закладных деталей. Геометрический объем изделия составляет 0,0191 , обьем бетона состовляет 0,019 , вес – 48 . Маркировочные знаки наносят на боковые грани плиты несмываемой черной краской, также наносят дату изготовления и массу.

4.Материалы и характеристики изделий.

Плиты перекрытия каналов из лотковых элементов изготавливают из тяжелых бетонов высоких марок. Это необходимо, так как в условиях агрессивной среды простые бетоны быстро разрушаются, и сооружение приходит в негодность.

Стоит отметить, что плиты каналов ПТ должны быть обязательно армированы сталью классов А-I и A-III согласно ГОСТ 5781-82. Используют две сварные сетки: тип С3-8 и С4-1. Стальной каркас покрывается слоем бетона, эксплуатация с оголенной арматурой – не допускается. Дополнительно в тело плиты производят закладку петель тип П-9. Так как эксплуатация осуществляется под действием агрессивной среды, все элементы плит перекрытия для каналов подвергают антикоррозионной обработке.

5.Транспортировка и хранение.

Плиты перекрытия каналов должны перевозиться в положении «на ребро», при этом все элементы прокладывают деревянными досками и надежно фиксируют. Разгрузка навалом или скидыванием не допускается. Подъем на высоту производится при помощи монтажных петель.

Хранят ПТ 75-45-6-12 в штабелях, также прокладывая деревянными досками каждый слой изделий деревянными подкладками (дополнительно доски укладывают в местах монтажных петель). Общая высота штабеля не должна превышать 2,5 метра.
