Нюансы монтажа плит перекрытия

Вряд ли для кого-то станет новостью тот факт, что надежность постройки напрямую зависит от правильности монтажа плит перекрытия. Это, конечно, не единственный показатель, но один из самых важных. Поэтому мы решили посвятить отдельную статью вопросу укладки плит перекрытия и наиболее часто возникающим в этом процессе нюансам.

Любая стройка является объектом повышенной опасности. И при проведении монтажа плит перекрытия, так же как и при любых других видах работ, необходимо строго соблюдать правила техники безопасности. Без получения четкого инструктажа невозможно переходить к проведению работ.
Итак,
Этап первый — техника безопасности

● все оборудование, подъемные механизмы и другие машины, должны быть стопроцентно исправны и соответствовать техническим нормам и требованиям
● в процессе монтажа плит перекрытий могут участвовать только совершеннолетние лица при наличии медицинской справки об удовлетворительном состоянии здоровья

После ознакомления с техникой безопасности и проверки присутствия на лекции всех работников, которые будут вовлечены в процесс, можно переходить к следующему этапу.

Этап второй — подготовительные работы

● лица, ответственные за строительный процесс, обязаны проверить все материалы на предмет соответствия сертификатам качества
● перед началом работ обязательно проводится проверка высоты опорных стен. Для этого используют уровень и длинную балку. Допустимые отклонения размеров — до 10 мм. В соответствии с полученными данными будет рассчитываться высота будущей цементной подушки
● особое внимание должно уделяться осмотру плит перекрытия. На лицевой стороне не должно быть ржавых или жирных пятен. Поверхность должна быть ровной, не иметь трещин. Допустимое отклонение размеров конструкции от заявленных 10, 5, 6 мм — длина, толщина, ширина

Список инструментов, которые понадобятся для монтажа перекрытий, невелик.

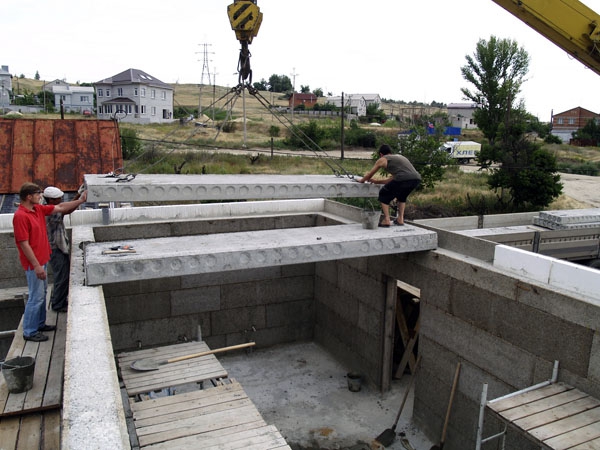

Этап третий — монтаж плит перекрытия

Итак, теперь давайте поговорим подробней о самом процессе. Что же подразумевают мастера строительных специальностей, когда говорят о правильном монтаже плиты перекрытия? С чего начинать? На что обращать внимание?

Представим, что все материалы уже привезены и выгружены на стройплощадку, установлен в подходящем месте кран. Что же дальше? Далее производится укладка подложки на места, где будут лежать плиты. Она изготавливается из бетона или цемента. Сверху на нее укладываются железобетонные плиты при помощи крана. При этом следует понимать, что кран просто не сможет уложить ее в точном соответствии с разметкой. Для этого потребуется участие как минимум двух работников. Они с помощью лома могут подвигать плиту до тех пор, пока она не займет свое расчетное положение.

И в завершение процесса монтажные петли соединяются стальным прутом, который после обработки сваркой дает надежное скрепление. Казалось бы, ничего сложного. Но давайте не будем забывать о некоторых нюансах!

— не разрешается допускать высыхание раствора подложки до того момента, как будет установлена плита перекрытия. Чтобы этого избежать, работы по ее укладке и подготовке плиты к подъему нужно проводить одновременно

— после укладки плиты обязательно выверяют ее поверхность. Для этого потребуется визир или уровень. Если отклонение составляет более чем 4 мм, тогда перекрытие переустанавливают: поднимают, добавляют раствор и опускают заново. После этого процедура повторяется.

Этап четвертый — отделочные работы

Работы, проводимые на этом этапе, не менее ответственны, чем сама укладка плит. От качества их выполнения будет зависеть соответствие жилых и производственных помещений нормам и стандартам. Что же необходимо сделать при отделочных работах?
Для большего удобства структурируем информацию в небольшой алгоритм:

● все зазоры между плитами обязательно должны быть заполнены
● русты (углубления между плитами) — выполнены прямо и иметь одинаковую ширину
● для предотвращения промерзания торцы плит необходимо заделать.

Заполнение зазоров. Для заполнения стыков используют цементно-бетонную смесь. При этом важно обработать все места соединения плит. Также необходимо обратить внимание на технологические отверстия, если таковые имеются, и заделать их специальными пробками.

Заделка рустов между плитами перекрытия. Руст — это место, где плиты перекрытия стыкуются длинной боковой стороной. Он имеет такой вид:

Заделка этих мест очень важна для получения целостной конструкции. Плиты с круглыми пустотами по бокам имеют специальные замки, которые обеспечивают надежную фиксацию при заливке. Однако не всегда эти замки оказываются правильными и расположенными в нужном месте. Отнесем это к дефектам производства, которые необходимо исправлять. Как это сделать? Плиты с замками, расположенными внизу укладываются с зазором в 20-30 мм, к нижней части монтируется доска и полученный руст заливается раствором. Заделка торцов плит перекрытия. Торцы плит заделываются с целью предотвратить промерзание. Работы выполняются после завершения монтажа плит перекрытия следующими способами:

● пустоты заполняются минеральной ватой на расстояние не менее 200 мм
● пустоты заливаются бетонным раствором не менее чем на 120 мм или закрываются бетонными пробками

Следует также указать, что заделке подвергаются не только наружные торцы плит, но и те, которые опираются на внутренние несущие стены.

Часто возникающие вопросы при монтаже плит перекрытия.

1.Зачем рубят плиты? Как сделать это правильно?

Ответ: Вполне естественным будет вопрос, зачем же рубить плиту, если можно сразу заказать необходимый размер и тем самым избавить себя от лишних забот? Вопрос очень правильный, потому что, действительно не стоит экономить и озадачивать себя лишними процессами. Но иногда возникает такая необходимость. Например, при изготовлении выхода на чердак или эркера. На первый взгляд может показаться, что отрубить часть плиты Вам не под силу. Но при наличии необходимых инструментов (болгарки, лома и кулачка), запаса времени и терпения это дело окажется не столь трудным.

2. Как правильно вырезать люк в плите перекрытия?

Ответ: Люк должен равномерно располагаться на стыке двух плит перекрытия. Его размеры высчитываются в зависимости от технических характеристик плиты, а также назначения, по которому он будет использоваться. Обычно люк не превышает размеров 90х90 мм. Собственно вырезка производится следующим образом: после предварительного надреза болгаркой, осуществляется процедура, описанная выше: кулачком пробиваются верхние части плиты, а ломом — нижние.

3. Что делать, если не хватает ширины плиты перекрытия?

Ответ: Случается так, что размеры постройки немного не совпадают с размерами плиты и образуются зазоры. Что же можно предпринять в таком случае? Вариантов может быть несколько.
Первый — заключается в распределении зазоров между стенами и укладке шлакоблока в этих местах. Шлакоблок необходимо укладывать таким образом, чтобы его отверстия оказывались по сторонам, а не сверху или снизу. О фиксации можно не беспокоиться, поскольку стена, возведенная впоследствии, будет его крепко удерживать. Кроме того, шлакоблок можно дополнительно укрепить с помощью арматурной сетки в процессе заливки стяжки полов.

Второй вариант — это размещение зазоров между плитами. Первая плита укладывается впритык к стене, а все последующие с одинаковым зазором между ними. Затем под каждым зазором монтируется доска, закладывается арматура и заливается раствор.

4. Говорят, что возможно использовать плиты перекрытия с трещинами. Правда ли это?

Ответ: Трещины обычно возникают при неправильном хранении или транспортировке материала. Безусловно, за этим не всегда удается уследить. Но проконтролировать правильное использование треснувшей плиты — это в Ваших силах.
На первый взгляд, может показаться, что лучше вовсе не использовать треснувшие плиты, чтобы избежать недоразумений в будущем. Но, на самом деле, это касается лишь крупных трещин, а плиты с мелкими дефектами вполне пригодны для эксплуатации в условиях дополнительной фиксации и минимальной нагрузки. Где же могут быть использованы такие плиты?
● между двумя целыми плитами, где впоследствии хорошо заделанные русты образуют почти монолитное перекрытие;
● в чердачных перекрытиях, на которые не опирается крыша;
● на месте кирпичной перегородки, которая потом будет подпирать плиту;
● в месте, где плита сможет опираться на три стены.

А для успокоения души Вы также можете усилить конструкцию с треснувшей плитой стяжкой пола с применением арматуры.

Правила укладки плит перекрытия

Наиболее востребованными в строительной отрасли сегодня признаны конструкции из сборного железобетона. Это связано с уменьшением сроков строительства, трудозатрат по сравнению с монолитным железобетоном, себестоимости возводимого объекта. Рассмотрим правила укладки плит перекрытия.

Содержание

Введение

Из всех видов перекрытий, наиболее часто используемыми являются плиты перекрытия, так как ими можно перекрывать всё, начиная от каналов, тепловых камер и пр. до зданий и сооружений, как по несущим стенам, так и по фермам, прогонам.

Сборные железобетонные плиты перекрытия поступают на строительную площадку с заводов изготовителей, согласно проекту. Изготовление их производится согласно СНиП, они имеют паспорта или сертификаты, где указаны все характеристики.

Строителям остается только смонтировать изделие в конструкцию, независимо от погодных условий, соблюдая правила укладки плит перекрытия. От этого зависит безопасность возводимого объекта, его прочность, надежность.

Для облегчения веса и соответственно нагрузки на фундамент, плиты перекрытия выпускаются с пустотами , различных марок, размеров, учитывающих планируемую нагрузку, сейсмичность района застройки и пр. Маркируются плиты перекрытия в соответствии со стандартом, учитывая все показатели.

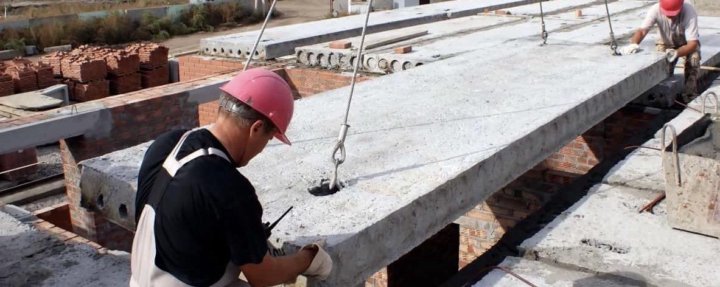

Правила укладки плит перекрытия

Погрузка и монтаж конструкций должна производиться с применением грузоподъемной техники, предусмотренной проектом организации работ (ПОР). Все плиты перекрытия снабжены монтажными петлями, которые служат для поднятия на стропах плиты и монтажа её.

Необходимо выполнить нивелировку основания, на которое будут монтироваться плиты. Оба опорных элемента должны иметь одинаковые отметки, а отклонения возможно откорректировать слоем цементного раствора, толщина которого не должна превышать 20мм.

Перед монтажом плиты очищаем от грязи, а при необходимости от снега и наледи.

Запрещается монтаж плит насухо, швы между плитами перекрытия (покрытия) должны быть заделаны цементным раствором проектной марки, но не ниже М100, после очистки их от мусора. Кроме этого, плиты крепят между собой и элементами здания, если это предусмотрено проектом.

Правильность положения ребристых плит перекрытия необходимо контролировать путем контроля расположения их граней по отношению к поверхностям и граням опорных конструкций.

Площадь опирания плит  должна соблюдаться равной с обеих сторон на несущие опорные элементы, но не менее 120мм для панелей пустотного настила.

Монтаж плит перекрытия в многоэтажном строительстве разрешается лишь после закрепления ранее смонтированных плит в пределах одного этажа .

После укладки плит перекрытия каждого этажа, необходимо выполнить геодезическую проверку монтажного горизонта с составлением исполнительной схемы монтажа.

Нижняя поверхность плит при проверке двухметровой рейкой не должна иметь провисов более 3мм. Элементы сборных конструкций должны устанавливаться в проектное положение и иметь плотное примыкание к опорной части здания.

Согласно ГОСТу допускаются отклонения по размерам плит

• по длине +или- 8мм;
• по ширине + или – 5мм;
• по толщине + или – 4мм;
• по неплоскости(неровность поверхности) до 10мм;
• по смещению в плоскости плиты закладных деталей до 3мм.

Показатели качества укладки плит перекрытия при оценке хорошо

• Разница в отметках нижних поверхностей плит — 2мм
• То же, верхних граней — 4мм
• Допустимое отклонение в отметках верхней поверхности плит перекрытия в пределах проверяемого участка — 10мм

Монтаж плит возможен с колес или со складской площадки, но правила укладки плит перекрытия необходимо соблюдать неукоснительно для предотвращения брака при их монтаже.

Укладка крупногабаритных плит – Casalgrande Padana

15 марта 2021 г.

Плиты большого размера

Крупногабаритные плиты квадратной или прямоугольной формы, один или оба размера которых превышают 60 см.

Kontinua — так называются большие и тонкие плиты из керамогранита Casalgrande Padana, новейший продукт в постоянно развивающемся ассортименте, предназначенном для расширения возможностей использования и расширения ассортимента продукции бренда.

Начало с выбора продуктов от Cemento , Marmoker , Marmosmart , 9 , Pietre Di Paragen

, Pietre Di Paragone

и Piretere1111114 911111114 91114 91919191919191911114 1114 . , Kontinua расширяет ассортимент форматами 160×320 см, 120×260 см, 120×240 см, 120×120 см и 60×120 см, 90×18 см и 90×270 см, которые можно интегрировать с продуктами традиционной толщины, чтобы соответствовать новым требованиям современного дизайна.

Ступени для укладки крупногабаритных керамических плит на пол

Перед укладкой убедитесь, что опора чистая и соответствует всем критериям качества для установки. Любые дефекты должны быть устранены до укладки. Клей следует выбирать в зависимости от типа основы, предполагаемого использования и условий, в которых он будет использоваться. а опора для укладки должна быть как можно более непрерывной и компактной, без пустых пространств. Этого можно достичь, используя технику двойного намазывания с последующим постукиванием рукой и механической вибрацией. Клей необходимо нанести как на опору, так и на тыльную сторону плиты, предварительно удалив пыль и остатки упаковки. Для нанесения клея используйте зубчатые шпатели разной формы для опоры и тыльной стороны плиты. Нанесите клей на основу с помощью шпателя с наклонными зубьями 10 мм только в одном направлении (параллельно короткой стороне для прямоугольных плит).

Для правильной укладки крупногабаритных керамических плит:

• Нанесите клей на поверхность установки с помощью зубчатого шпателя 10 мм, работая только в одном направлении (параллельно короткой стороне для прямоугольных плит).

• Нанесите клей на тыльную сторону плиты с помощью зубчатого шпателя 3 мм, работая в совпадающем направлении.

• Осторожно переместите плиту на место, нанося клей на опорную поверхность.

• Аккуратно перемещайте плиту, совершая небольшие движения во всех четырех направлениях поверхности.

• Для достижения правильного позиционирования используйте инструменты для перемещения плит, которые позволяют выполнять точные движения.

• Вибрация с помощью вибратора для плитки, препятствующего подпрыгиванию, или моторизованного вибратора для плитки, от центра плиты к краям, непрерывно и равномерно по всей поверхности.

• Подождите, пока клей схватится в соответствии с инструкциями производителя, прежде чем ходить по плиточным поверхностям. Избегайте случайной загрузки поверхности.

• Защитите швы перед затиркой: предотвратите скопление пыли и грязи в открытых швах.

Технические швы

Укладка с открытыми швами используется в местах, подверженных высоким механическим и гидротермическим нагрузкам, так как снижает модуль упругости плиточной поверхности и, следовательно, риск вздутия готового пола. прочь или треснуть.

Технические швы вставляются в края плитки для лучшей защиты от механических и гидротермических нагрузок:

— швы по периметру , по краям области, подлежащей облицовке, и напротив промежуточных структурных элементов.

— швы , вставленные на всю толщину плиты + клей + 1/3 стяжки.

— Компенсационные швы , вставляются только через плиту + клей.

Размеры площади швов:

• 24–25 м2 для внутренней установки

• 9–10 м2 для внешней установки

• отношение длины к ширине: < 1,5 ширина шва: на основе механических и гидротермических напряжений укладка плитки и эластичность шовных материалов.

Советы по монтажу на стене

• При монтаже облицовки стен с использованием систем видимой безопасности (Cp-Kerclip) закрепите зажимы на опоре перед нанесением клея (используя анкеры, гвоздезабивной пистолет и т. д.).

• При монтаже облицовки стен с использованием невидимых систем безопасности (Cp-Kerfix) перед нанесением клея обрежьте заднюю часть плиты. Если резка плит производится на стройплощадке, расстояние между резами должно быть > 40 см. Система CP-Kerfix рекомендуется для плит толщиной 10 мм и более.

• Осторожно переместите плиту на место, прижав клейкий слой к опорной поверхности.

• Закрепите зажимы Cp-Kerfix на опорной поверхности. • Подождите, пока клей схватится в соответствии с инструкциями производителя, прежде чем выполнять какие-либо операции по облицовке (отверстия, разрезы и т. д.) и перед тем, как прикладывать какие-либо нагрузки к плитке.

УКЛАДКА ПОЛА КРУПНОГАБАРИТНЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ

УКЛАДКА ПОКРЫТИЙ КРУПНОГАБАРИТНЫМИ КЕРАМИЧЕСКИМИ ПЛИТАМИ

шеврон_левый Предыдущая статья

Следующая статья шеврон_право

Рекомендуемые статьи

Подготовка к укладке тротуарной плитки и блоков

Toggle Nav

Поиск

• Сравнение товаров

Позвоните нам 0800 032 6306

Вы готовы уложить брусчатку, тротуарную плитку или террасную плитку, но как подготовить территорию для благоустройства? Вот несколько советов и возможных подводных камней, о которых следует помнить.

Подходящие инструменты

Вот удобный контрольный список некоторых необходимых инструментов, которые могут вам понадобиться для работы:

• Подготовка места: кувалда, лопата, лопата, кирка, грабли и тачка, веревка, рулетка.
• Подготовка постели: кельма, терка, бетономешалка.
• Укладка и подготовка плит/блоков: молоток-кувалда, долото, валик, резиновый молоток, спиртовой уровень, циркулярная пила (с алмазным диском для более твердых материалов), раскалыватель блоков (для укладки блоков), виброплита, щетка.

Подготовка площадки

Все виды мощения необходимо укладывать на конструкцию, состоящую из нескольких слоев. Каждый из этих слоев будет состоять из разных материалов, прочность которых увеличивается с каждым слоем.

Земляное полотно – основные элементы дорожного покрытия

Удалите весь существующий верхний слой почвы до более стабильного подпочвенного слоя (часто называемого земляным полотном).
Удалите всю траву, сорняки и корни. Растительность со временем будет разлагаться, что приведет к оседанию вашего мощения.

Основание

Следующий слой является наиболее важным с точки зрения конструкции. Подложка – это основа вашего мощения. Это не всегда может потребоваться для проектов патио, но для мощения подъездной дорожки или укладки брусчатки и тротуарной плитки это абсолютно необходимо.

Какой материал следует использовать для основания?

Короче говоря, это зависит от проекта.

Подложка высшего класса обычно известна как Тип 1 MoT (Министерство транспорта) и является предпочтительным материалом для использования под подъездными путями или в зонах с интенсивным движением. Это особая смесь твердых и мелких частиц, которая обеспечивает отсутствие пустот при уплотнении, но при этом способна отводить стоячую воду.

Прочие материалы подстилающего слоя включают балласт и дробилку; однако трудно добиться идеального баланса твердых и мелких частиц. Поэтому он не подходит для использования в районах с очень интенсивным движением и коммерческих проектах. Однако для мощения подъездной дорожки или патио он отлично подойдет.

Подстилающий или укладочный слой

Это подстилающий или укладочный слой – слой, на который непосредственно укладывается выбранное вами дорожное покрытие. Основание поддерживает ваше мощение, позволяя варьировать толщину и любые пики или неровности, которые можно приспособить, не влияя на уровни готового проекта.

Какой материал следует использовать для постельных принадлежностей?

Опять же, это зависит от типа покрытия.

• Для укладки бетонных блоков используйте несвязанный (без цемента) мелкий песок. Это уплотнено, обеспечивая прочную кровать, которая предотвращает движение.
• Для натурального песчаника используйте смесь влажного острого песка и цемента. Эта растворная смесь подходит для тротуарной плитки и брусчатки различных форм и размеров.
• Как правило, строительный песок не подходит для использования в качестве подсыпки; это не особенно свободный дренаж, а острый песок сделает растворную смесь более жесткой и стабильной.
