Плиты перекрытия пустотные вес: монолитные, пустотные, характеристики, размеры и цены

Пустотные плиты перекрытия: размеры ГОСТ цена, вес

Пустотные плиты перекрытия это перекрытия, которые используют в строительстве домов любой сложности и планировки. Плиты представляют собой элементы, которые используют для монтажа перекрытий между этажами и создания несущих конструкций.

Пустотные плиты перекрытия имеют достаточную широкую область применения. Применяются они в строительстве зданий и конструкций из кирпича, бетона, а так же из стеновых блоков. Плиты имеют пустотные отверстия, которые играют очень большую роль:

• за счет пустот значительно снижается вес плиты
• на изготовление пустотных плит затрачивается намного меньше материалов, чем на цельную плиту
• за счет пустотных отверстий, плиты обладают очень хорошей теплоизоляцией и звукоизоляцией.

[su_note note_color=»#dae9fd»]При монтаже плит перекрытия, пустоты плотно закрывают паклей.

Подготовительные работы перед укладкой перекрытия

В современном строительстве пустотные плиты нашли очень широкое применение. Они активно используются в малоэтажном и индивидуальном строительстве, при строительстве производственных и промышленных зданий и для строительства многоэтажек.  Эти плиты являются очень прочными за счет того, что при их изготовлении применяют бетон очень высокого качества.

По сравнению с другими плитами перекрытий, пустотные плиты имеют ряд преимуществ:

• присутствие пустот в плитах значительно увеличивает процент звукоизоляции, пустоты вбирают в себя все звуки и шумы, благодаря чему, в квартирах становится тихо и спокойно;
• пустоты снижают нагрузку на основания строящегося дома, что впоследствии уменьшает общий вес;
• с учетом применяемой усиленной арматуры, пустотные плиты не отличаются по своей прочности от монолитных плит;
• наличие пустот позволяют проводить дополнительные коммуникации в них:
• скрыть в них проводимую электропроводку, сигнализацию;
• массовая производимость плит за счет пустотелости  помогает значительно снизить стоимость продукции;
• срок службы этих плит перекрытия очень большой, т. к. они не реагируют на влажность и  уход за ними в процессе эксплуатации не требуется;
• на эти плиты перекрытия можно без опаски устанавливать конструкции следующих этажей, они с легкостью выдержат любой вес;
• так как плита перекрытия одновременно является  потолком и полом, она изготовлена с расчетом на то, ей придется выдерживать на себе вес сантехнического оборудования, внутренние перегородки,  изготовленные из кирпича и бетонных блоков;
• плиты перекрытия являются самонесущими и независимыми от количества пролетов и перегородок. Эта способность позволяет избежать установку дополнительных опор под устанавливаемую плиту;
• плиты перекрытия соответствуют всем нормам по ГОСТу, относящиеся к категориям по огнестойкости;
• монтировать пустотные плиты не составит особого труда, так как их транспортабельность заложена в них во время  изготовления на предприятии.

В расчет удерживающего веса на плиту, входит вес потолочной отделки, вес натяжных потолков, люстр, светильников и т. д.

Применение плит перекрытий и расчет их нагрузки

Применяя пустотные плиты перекрытия в строительстве, необходимо хорошо знать, какие виды нагрузок будут действовать на них. Различаются три рабочих поверхности —

• Верхняя часть плиты будет принимать на себя те нагрузки, которые связаны с верхними этажами. В расчет нужно брать установленную сверху вес мебели, бетонную стяжку, людей, проживающих этажом выше.
• На нижнюю часть будут возлагаться нагрузки, связанные потолочными отделками, установленными на них светильниками, люстрами и т.д.
• Средняя часть удерживает на себе все нагрузки с учетом того, что расположено на них.

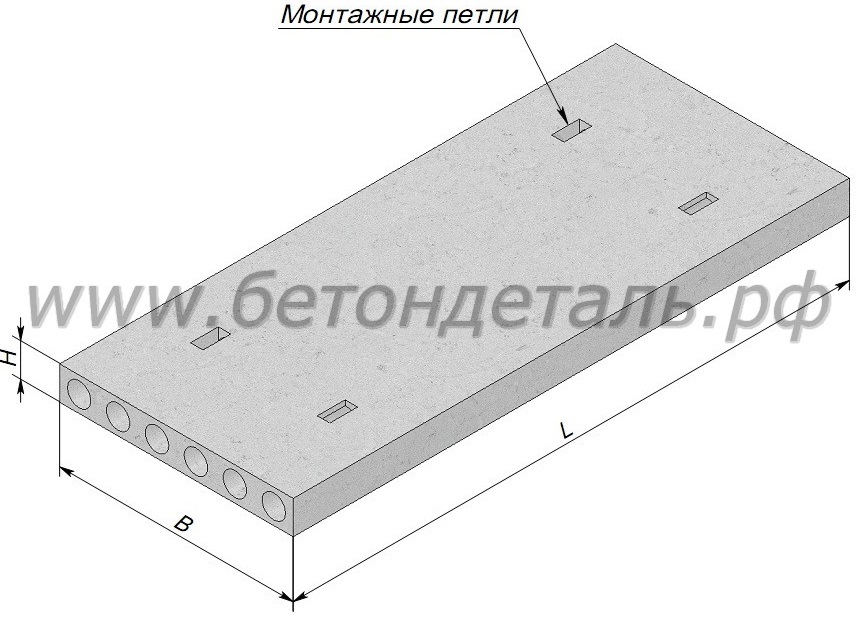

Описание пустотных плит перекрытия

По всей длине пустотных плит проходят полые отверстия, как правило, имеющие круглую форму, которые играют немаловажную роль – они заполнены воздухом, который способен удерживать в них тепло.

Сегодня плиты перекрытия выпускают в большом объеме, они полностью соответствуют всем требованиям. На поток поставлен выпуск огромного ассортимента плит, которые отличаются по размерам, плотности и материалам, применяемым в изготовлении, а также имеющие небольшой вес.

Армирование плит производится из арматуры очень высокого качества (в работы берется стержневая арматура, усиленная проволока, а также утолщенные канаты).  Присутствующая в плитах арматура не дает им прогибаться или провисать.

Благодаря правильным расчетам, нагрузка равномерно распределяется по всей длине плиты. На сегодняшний день производители изготавливают плиты перекрытия, изготовленные из марок тяжелого бетона и оснащенные усиленной арматуры.

Современная технология позволяет изготовить плиту перекрытия гладкой с одной стороны с подготовленной поверхности для отделки. Эту часть спокойно можно монтировать так, чтобы она оказалась потолком. Гладкая часть плиты уже подготовлена к отделочным работам, можно спокойно начинать отделочные работы, которые впоследствии пройдут намного быстрее и без лишних затрат.

Монтаж пустотных плит

Пустотные плиты перекрытия монтируются с помощью крана, соблюдая при этом все правила работ по установки.

По советам профессиональных строителей, перед началом монтажа необходимо проверить ровность горизонтальных стен и конструкций при помощи уровня. Если этого сделано не будет, то могут возникнуть щели в местах примыкания панелей и строение будет перекошено.

Возникшие отклонения могут грозить тем, что пол или потолок будут кривыми, а щели будут пропускать тепло и заделать их впоследствии будет очень сложно. Через эти щели будет происходить утечка тепла из помещения и, впоследствии, это может грозить присутствием конденсата, наличием плесени и влажности в квартире. Также проводить отделку потолков и стен будет очень проблематично, поступающий через щели воздух, будет мешать проводить качественную отделку.

Похожие статьи

ПБ 68-15-8 по стандарту: Не выбрано

увеличить изображение

Стандарт изготовления изделия: Не выбрано

1.Варианты написания маркировки.

Плиты перекрытия с пустотами ПБ 68-15-8 маркируют согласно действующей Серии ИЖ 568, согласно которой указывают тип изделия и его размерные ряды, а также расчетные нагрузки. Варианты написания марки могут быть следующими:

1. ПБ 68-15-10;

2. ПБ 68-15-12;

3. ПБ 68-15-12,5 тп;

4. ПБ 68-15-13;

5. ПБ 68-15-8 п

6. ПБ 68-15-16.

2.

Многопустотные плиты ПБ 68-15-8 – это оптимальный вариант для перекрытия этажей жилых и административных строений. Могут быть использованы в кирпичных, бетонных, блочных или других домах. По сути, плита с пустотами образует ребро жесткости, с помощью которого готовое здание приобретает больше прочности и устойчивости. Железобетонные изделия ПБ 68-15-8 используют как перекрытия несущей части зданий или технических сооружений. Так как плиты используются в жилых домах, то вся продукция сопровождается Сертификатами санитарно-эпидемиологического надзора, поэтому использование таких плит для людей – полностью безопасно для здоровья.

Плиты железобетонные ПБ 68-15-8 имеют многочисленные пустоты особой формы, поэтому готовый объект приобретает повышенные свойства звуко- и теплоизоляции. Все это делает их незаменимыми элементами в многоэтажном строительстве домов. Могут быть использованы также при строительстве общественных и производственных зданий.

3.Обозначение маркировки изделий.

Производство многопустотных плит из железобетона ПБ 68-15-8 закреплено в Серии ИЖ 568. В основную маркировку входит указание тип изделия ПБ – плиты перекрытия (изготавливается методом непрерывного безопалубочного формования), в цифровую группу входят следующие обозначения:

1. 68-длина, измеряется в дм

2.15 -ширина, измеряется в дм;

3. 8 – расчетная нагрузка сверх собственной массы в кН/м2;

4. Собственный вес плиты исчисляется как нагрузка в 300 кгс/м2. Масса изделия составляет 2946 ;

5. I и II класс по огнестойкости.

Масса, марка и дата выпуска плиты должны быть нанесены на торцевую грань изделия несмываемой черной краской, также могут быть указан товарный знак производителя. Габаритные размеры плиты –

4.Материалы для изготовления и характеристики.

Изготавливают многопустотные плиты ПБ 68-15-8 методом непрерывного формования, с помощью которого получают косые торцы. Для изделий берется высокомарочный бетон, с помощью которого готовое изделие получается очень прочным и долговечным. Марка по прочности на сжатие должна соответствовать М400 и класс по прочности – не менее чем В30.

За счет использования качественного сырья, как гравийный щебень и песок мелких фракций, готовые плиты ПБ приобретают свойства по морозостойкости и водонепроницаемости. Так как эксплуатация железобетонных плит производится в условиях низких температур, то марка по морозостойкости должна соответствовать уровню F150, водонепроницаемость – не менее W2. Данные параметры позволяют плитам ПБ 68-15-8 воспринимать как статические, так и динамические нагрузки от вышерасположенных конструкций.

Для повышения прочности ПБ 68-15-8 армируют стальными сетками из стальной проволоки с предварительным напряжением класса Вр-II. Армирование позволяет повысить стойкость плит к прогибам. Также в тело плиты внедряют монтажные петли. Все элементы должны быть обработаны антикоррозионными составами. Общий расход стали на армирование одного элемента составляет 20,3 кг.

5.Складирование и перевозка.

Погрузочно-разгрузочные работы должны производиться с использованием спецтехники при помощи траверс и страховочных приспособлений. Транспортируют плиты ПБ 68-15-8 с пустотами тягачами с прицепами. Хранение производится в стопках, все изделия должны быть уложены в горизонтальное положение, слои прокладывают деревянными досками толщиной не менее 30 мм.

Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Почему Hollowcore? — IPHA — Международная ассоциация предварительно напряженных пустотных плит

Пустотные плиты представляют собой предварительно напряженные и сборные железобетонные элементы, изготовленные с использованием поддонов для литья длинной линии. Обычно они имеют ширину 1200 мм (но могут варьироваться от 600 до 2400 мм) и глубину от 150 до 500 мм.

Пролеты могут быть в любом месте до 20 м, а области применения варьируются от индивидуальных домов до жилых квартир, офисных зданий, гостиниц, школ, больниц, супермаркетов, промышленных предприятий и автостоянок.

Продольные пустоты, или сердцевины, проходят по всей многопустотной плите. Они уменьшают расход сырья, собственный вес самих плит и обеспечивают готовые каналы для обслуживания.

По мере того, как прогресс в строительной отрасли продолжается, пустотелые элементы играют важную роль. BIM (Информационное моделирование зданий) дает архитекторам, инженерам и подрядчикам возможность более эффективно проектировать, планировать, строить и обслуживать здания.

Изготовленный в соответствии с требованиями конечного пользователя, предварительно напряженный пустотелый элемент спроектирован с использованием программного обеспечения 3D CAD и изготовлен за пределами площадки в условиях, контролируемых на заводе.

Дополнительная детализация плит, такая как вырезы, узкие блоки ширины и углы полки, выполняются в производственных условиях. Планирование производства и доставки на объект может быть скоординировано для достижения максимальной эффективности.

Предварительно напряженный бетон и, в частности, многопустотные плиты, обладают исключительной конструкционной эффективностью. Длинные пролеты и неглубокие блоки позволяют использовать меньше материалов и лучше использовать пространство внутри зданий.

Полый сердечник чрезвычайно прочен, сохраняя свою структурную способность в течение 100 и более лет. Производство элементов в контролируемой заводской среде снижает количество отходов, шума и выбросов.

Бетон играет большую роль в отоплении и охлаждении зданий, что требует большого количества энергии. Пустотные плиты увеличивают тепловую массу здания, а такие инновации, как TermoDeck, позволяют сократить потребление энергии для кондиционирования воздуха.

Скорость возведения

Пустотные плиты могут быть быстро и безопасно установлены на месте в различных погодных условиях, в отличие от монолитного бетона.

Они сокращают количество рабочих, необходимых на площадке, и обеспечивают немедленную неподпорную рабочую платформу.

Эти преимущества позволяют намного быстрее завершать работы по укладке полов и возведению зданий, увеличивая прибыль подрядчика.

Использование нижнего материала

Пустотные плиты предварительно напряжены. Предварительно напряженный бетон позволяет использовать более мелкие элементы, уменьшая количество необходимой стали и бетона.

Поскольку они могут создавать длинные пролеты без поддержки, это также может уменьшить потребность в других поддерживающих элементах каркаса, таких как колонны и балки.

Стержни, которые проходят в продольном направлении через многопустотные плиты, означают, что до 50% пола остается пустым.

Длинные пролеты

Пустотные плиты легче по весу из-за сердечников или пустот, которые проходят по их длине.

Поскольку они предварительно напряжены из стальной проволоки и/или прядей, вполне допустимы пролеты до 20 м.

Structural Efficiency

Hollowcore предлагает универсальное решение для стальных, кирпичных и бетонных конструкций.

Высокое соотношение ширины к высоте по сравнению с другими видами напольных покрытий делает их пригодными для широкого спектра применений, от жилых домов до коммерческих и промышленных зданий, автостоянок и спортивных стадионов.

Широкие внутренние помещения без колонн обеспечивают большую гибкость при проектировании и использовании здания.

Экологичность

Пустотелый сердечник — чрезвычайно прочный строительный материал, обеспечивающий исключительный срок службы благодаря устойчивости к коррозии и растрескиванию.

Поскольку он производится в контролируемой заводской среде, он также позволяет сократить количество отходов, шума и выбросов в течение всего строительного процесса.

Качество

Предварительно напряженный пустотелый элемент требует использования высококачественного сырья, такого как высокопрочный бетон и стальная проволока/прядь с низкой релаксацией.

На протяжении всего производственного процесса могут применяться строгие процедуры обеспечения качества и контроля, обеспечивающие соответствие продукта требуемым национальным и международным стандартам.

Легкая плита

В зависимости от профиля плиты пустотность может составлять до 50 % и более с точки зрения соотношения пустоты/твердого тела.

Это означает, что соответствующие опоры и элементы внутри конструкции также могут быть легче по весу.

Действие диафрагмы

В определенных условиях, например, при сейсмической активности или сильном ветре, боковые силы передаются через пол здания.

Пустотные плиты могут использоваться для обеспечения жесткого единого блока и, следовательно, диафрагменного действия в таких условиях.

Огнестойкость

Пустотные полы соответствуют всем принятым стандартам и проектным требованиям по огнестойкости внутри здания.

IPHA сыграла важную роль в исследовании характеристик пустотных заполнителей при воздействии огня, о чем свидетельствует проект Holcofire.

Звукоизоляция

По сравнению со сплошными элементами, предварительно напряженные пустотелые элементы могут обеспечить превосходную звукоизоляцию, что является важным фактором при использовании в жилых зданиях.

Услуги

Ядра/пустоты в многопустотных плитах обеспечивают естественные каналы для таких услуг, как электрические кабели и водопровод.

Тепловая эффективность

Пустотные плиты обладают превосходными тепловыми характеристиками, помогая снизить потребление энергии, используемой для обогрева и охлаждения конструкций.

Пустотелая доска NiCore™ | Сборные железобетонные панели пола

СБОРНЫЕ ОГНЕСТОЙКИЕ

С тех пор, как Уильям Л. Ниттерхаус изготовил первый бетонный блок еще в 1923 году, мы продолжаем продвигать инновации для разработки обширной линейки продуктов с использованием передовых технологий и современных технологий. Наш многопустотный бетон NiCore™ представляет собой прецизионно изготовленную сборную/предварительно напряженную бетонную плиту, изготовленную из высокопрочного (минимум 5000 фунтов на квадратный дюйм) бетона. Вы получаете доступную, надежную и универсальную многопустотную доску (современную версию исторической доски DOX), которая предлагает множество преимуществ по сравнению с другими традиционными строительными материалами.

Наши сборные железобетонные панели для перекрытий становятся все более популярным выбором среди инженеров, строителей и подрядчиков, осуществляющих надзор за самыми разнообразными проектами. Полы и потолки из сборного железобетона NiCore™ обладают превосходной долговечностью и естественным шумоподавлением, что способствует созданию в целом более безопасной и тихой жилой или рабочей среды. Пустотные бетонные плиты NiCore изготавливаются по индивидуальному заказу на нашем современном производственном предприятии и поставляются с глубиной от 6 до 16 дюймов, что позволяет использовать до 50 футов свободного пролета!

Свяжитесь с Nitterhouse Concrete сегодня

КАЧЕСТВЕННЫЕ СБОРНЫЕ БЕТОННЫЕ ПАНЕЛИ ПОЛА

Сборные бетонные панели пола и потолка NiCore™ изготавливаются на основе высококачественной стали, обеспечивающей исключительно гладкую нижнюю поверхность. Эта нижняя сторона идеально подходит для открытых потолков и открывает дополнительные творческие возможности для воплощения вашего творческого замысла.

Пустотные доски NiCore можно использовать в смонтированном виде или, с минимальной подготовкой, покрасить или покрыть текстурным покрытием для придания долговременного привлекательного вида, за которым легко ухаживать. Присущая сборному железобетону огнестойкость идеально подходит для школьных общежитий, гостиниц или практически любого многоквартирного дома. Наша опытная команда будет работать в соответствии с вашими спецификациями, чтобы предоставить точные сборные железобетонные полы и панели для пола или потолка, необходимые для каждого отдельного проекта.

ПРЕИМУЩЕСТВА СБОРНЫХ БЕТОННЫХ ПОЛОВ И ПОТОЛКОВ NICORE™:

• Материал ecoSmart  – Пустотные плиты являются правильным выбором для экологически чистых строительных проектов, поскольку мы производим их с использованием методов производства и материалов, способствующих более чистой окружающей среде.
• Вносит вклад в соответствие требованиям LEED  – Доски NiCore dox могут внести свой вклад и соответствовать стандартам для достижения рейтинга соответствия LEED Совета по экологическому строительству США за лидерство в энергетическом и экологическом проектировании.
• Класс огнестойкости  – Обеспечьте более безопасную и надежную среду в школах, домах и офисах с помощью сборных железобетонных изделий, которые по своей природе устойчивы к повреждениям от огня и снижают риск катастрофических структурных повреждений.
• Превосходные характеристики контроля звука и вибрации  – Сборные бетонные панели пола и пустотелые доски помогают создать более тихую и стабильную среду для жизни и работы, которую ценят потребители.
• Исключительно гладкая нижняя поверхность  – Наш производственный процесс обеспечивает гладкую внутреннюю сторону, которая обеспечивает гладкий современный вид, который обычно используется в подвесных потолках.
• Сокращение сроков строительства  – Использование сборных железобетонных перекрытий экономит время на производстве и установке, чтобы ваш проект реализовывался вовремя и в рамках бюджета.
• Круглогодичное производство и монтаж  – Мы работаем круглый год, чтобы производить многопустотные плиты высочайшего качества; изготовлены и установлены в точном соответствии с вашими требованиями.
• Непревзойденная нагрузка  – Наше сочетание качества изготовления и современных инноваций позволяет нам создавать пустотелые бетонные изделия с исключительными характеристиками нагрузки.
