Размеры пустотных плит перекрытия по ГОСТу – особенности и стандарты

Плиты – это изделия из железобетона, которые используются для создания чердачных, цокольных и междуэтажных перекрытий. Самые популярные у застройщиков – это многопустотные ЖБИ. У них отличные технические и эксплуатационные характеристики. Также эти плиты отличаются малой массой. Благодаря им нагрузка, которая создается на фундамент, становится минимальной. Что касается размеров плит, то они отличаются и зависят от ряда особенностей, связанных с их изготовлением, а также от разновидностей этих изделий.



Марки пустотных плит

Плиты многопустотного вида изготавливаются с использованием двух главных технологий:

  1. Старая или опалубочная, когда формы заливаются таким материалом, как бетон, а затем происходит его уплотнение с применением особого оборудования. Плиты, которые изготавливают согласно данной технологии, имеют большие продольные пустоты. Они отличаются круглой формой, а их диаметр может быть до 160 мм.
    Это дает возможность выполнять прокладку по ним разных инженерных коммуникаций, например, канализационных стоянок.
  2. Новая или безопалубочная. Благодаря этой технологии ЖБИ изготавливаются в процессе бесперебойного формования на автоматических линиях конвейеров. Подача бетона происходит в особые машины, которые называются слипформеры. Благодаря этому он уплотняется. После происходит тепловая обработка длинных плит-полуфабрикатов. После того, как бетон стал достаточно прочным, выполняется резка требуемых размеров и под любым углом. Последний момент особенно актуален в том случае, если требуется изготовить перекрытия пролетов, которые имеют нестандартную форму. Такие ЖБИ имеют точные геометрические параметры, а их лицевая поверхность гладкая. Благодаря этому затраты, связанные с отделочными работами, значительно сокращаются.

По технологии опалубочного типа изготавливают обычные и облегченные изделия из железобетона. Первые из них – это ПК, толщина которых достигает 220 мм, а второй тип изделий – ПНО с толщиной 160 мм. ПК применяются для сооружений разного назначения, а ПНО — при возведении малоэтажных строений.

Безопалубочный метод формования применяется в сфере изготовления плит марки ПБ универсального типа. Их толщина достигает 220 мм. Также этот метод используется и для облегченных ЖБИ марок 3,1ПБ и 1,6ПБ. Обычно эти типы конструкций требуются для создания перекрытия в разнообразных малоэтажных строениях.

Что касается маркировки изделий, то она выполняется по ГОСТ 23006. Марка включает в себя главные технические параметры в зашифрованном виде. Сюда относится несущая способность, а также габариты плиты.

Давайте рассмотрим один из примеров расшифровки такой марки изделия, как ПК-25-12-8:

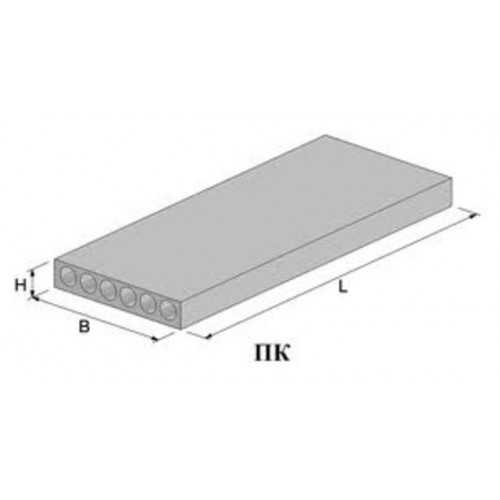

  • ПК – это плита кругло пустотная, которая изготавливается по опалубочной технологии.
  • Цифра 25 указывает на длину в дециметрах, а цифра 12 – на ширину изделия.
  • Цифра 8 – это несущая способность, которая измеряется в кПа.

Все размеры изделий округляются. Длина меньше 0,2 дм, а ширина – на 0,1 дм. Это означает, что реальные размеры изделия равняются 24,8 и 11,9 дм.

Маркировка разных иных типов плит выполняется аналогичным способом. Отличие здесь только одно, и оно заключается в том, что первые буквы указывают на название изделия. Так, ПБ расшифровывается, как пустотная плита, которая создана способом без опалубочного формования. ПНО же расшифровывается, как пустотная плита облегченного типа. Ее толщина составляет 160 мм, и изготавливается она опалубочным методом. В конце возможны разные дополнения. Например, буква «т» означает, что при создании изделия применялся такой материал, как тяжелый бетон. Значение АтV указывает на применения в целях армирования преднапряженной арматуры, а буква «а» — на то, что на торцах, в местах технологических отверстий имеются специальные уплотняющие вкладыши.



Размеры и вес

Среди большого разнообразия пустотных плит есть разные изделия. Например, ЖБИ изготавливаются с шагом, который равняется 10 см по длине. По ширине эти изделия бывают четырех размеров, а именно 1 м и 1,2 м, а также 1,5 м и 1,8 м. Чтобы выбрать ту продукцию, которая нужна именно вам, следует обращать внимание на эти параметры. Так вы сможете выполнить перекрытие пролетов почти любых типов.

Стандартная пустотная плита перекрытия ПК либо ПБ имеет толщину, которая равняется 220 мм. Что касается облегченных типов изделий из железобетона марок ПНО, 3,1ПБ и 1,6ПБ, то их размеры составляют 160 мм.

Ширина изделия может равняться и 1,8 м, однако подобные плиты продаются намного реже, чаще всего их делают под заказ. Оптимальный размер составляет 1,2 м. Подобные ЖБИ являются более удобными. Их легче перевозить в кузове автомобиля и затем раскладывать. Благодаря безопалубочной технологии современного типа и в результате того, что поперечное армирование в этих плитах отсутствует, изготовители могут резать плиты ПБ на разные элементы. Благодаря этому исключаются всевозможные сложности, связанные с перекрытиями пролетов, которые имеют необычную конфигурацию.

Плиты могут иметь разный вес, который обычно составляет от 0,3 до 5 т. Этот параметр зависит от габаритов изделия. Заметим, что если сравнивать его с несущими монолитными конструкциями, то в этих видах изделий он гораздо меньший. Также ЖБИ незначительно отличаются от цельных перекрытий из железобетона по своим техническим особенностям. Благодаря этому становится возможным уменьшить нагрузку, которая создается на фундамент, а также не потерять характеристики прочности.



Виды нагрузок на железобетонную конструкцию

Несущая способность разных плит перекрытия равняется 300 — 1600 кг/м2 и зависит обычно от марки бетона, который используется для их изготовления. При этом самыми популярными изделиями в строительной сфере являются плиты, которые могут выдерживать нагрузку в пределах 800 кг/м2 и при этом не терять свою прочность.

Типы нагрузок на конструкции:

  • Постоянные, статические – воздействие происходит все время эксплуатации. Сверху эти нагрузку создают разные строительные конструкции, например, перегородки между комнат и стяжка пола, а также мебель и разные отделочные материалы. Снизу нагрузки происходят от приборов освещения, оборудования навесного типа и подвесных потолков.
  • Временные, динамические – воздействие происходит в течение ограниченного времени. Это нагрузки от движения, от бытовой техники и оборудования, а также снега.



Распределенный и точечный виды нагрузок

Нагрузки также отличаются по площади, на которую они приходятся:

  • Распределенные – нагрузки равномерно расходятся на значительную площадь плиты. Пример — навесные потолки.
  • Точечные – фокусируются в единственной точке. Это потолочные люстры и разное иное подобное оборудование.

Комплексные нагрузки являются одними из наиболее сложных (если говорить о расчетах). Например, ванная в наполненном виде отличается распределением нагрузок, а ее опоры создаются точечные нагрузки.

В пустом виде нагрузки, которые создаются ею, являются статическими, а в случае наполнения водой – динамические.



Расчет допустимых нагрузок

Точный расчет нагрузок, которые воздействуют на плиты, выполняется при разработке подробной схемы данного сооружения. В этом случае следует учитывать количество опор, которые оказывают давление. Также берут во внимание и их местонахождение. Далее рассчитывается суммарный вес конструкций и предметов, от которых идет нагрузка. Эта суммарная нагрузка делится на количество плит перекрытия.

Чтобы проверить прочность конструкции, можно выполнить определенный расчет. Возьмем в качестве примера такую плиту, как ПБ-25-15-8, вес которой составляет 1230 кг:

  • Вначале определяется площадь основы. Для этого мы умножаем 2,48 на 1,49. В результате получается 3,7 м2.
  • Далее следует определить нагрузку на один метр квадратный, которая создается своим весом. Для этого 1230 делится на 3,7 и получается 332 кг/м2.
  • После этого происходит расчет разницы между так называемой номинальной нагрузкой и той нагрузкой, которая происходит от своего веса. Для этого от 800 отнимается 332 и получается 468 кг/м
    2
    .
  • Далее узнается разница между подлинной несущей способностью и нагрузками, которые воздействуют на него. Так, согласно СНиП этот параметр равняется 150 кг/м2 (здания жилого типа). Учитывая коэффициент запаса прочности 1,3 – 193, выполняется округление до 200 кг/м2. Так, получается следующее уравнение — 468-200=228 кг/м2.
  • Получается, что запас прочности исследуемого нами изделия из железобетона равняется 228 кг/м2.



Государственные стандарты и технические требования

Действующим стандартом на такие изделия является ГОСТ 26434-2015. В этом нормативном документе рассматриваются габариты изделий, их виды и параметры. Главные стандарты образца, которые используются к многопустотным плитам:

  • ГОСТ 9561-91 для изделий, изготовленных из легкого, тяжелого, а также из плотного бетона. Они используются для создания конструкций горизонтального типа в разных по назначению сооружениях. В этом нормативе указываются разные технические требования, которые касаются создания многопустотных изделий из железобетона.
  • ГОСТ 21779 включает в себя технологические допуски. Сюда входят 5 и 6 классы точности.
  • ГОСТ 13015 указывает на правила приемки, а также перевозки и хранения.
  • Обычные габариты изделий указываются в ГОСТ 26434-2015 и в ГОСТ 9561-91.



Отличительные особенности многопустотных плит

Если сравнивать эти плиты с изделиями полнотелого типа и разными монолитными конструкциями из железобетона, то у них есть ряд преимуществ:

  • Значительная прочность при малом весе. Благодаря этому снижается нагрузка на фундамент.
  • Параметры плит очень точны, особенно в серии ПБ.
  • Отличные тепловые свойства и замечательная звукоизоляция.
  • Отличная устойчивость к разным нагрузкам.
  • Возможность размещения разнообразных коммуникаций.
  • Применения в различных режимах температур и других климатических особенностей.
  • Значительный выбор изделий.
  • Простой и достаточно быстрый по времени монтаж.

Но у этих плит есть и минус, который заключается в том, что для их укладки нужно привлекать грузоподъемную технику. Впрочем, данная особенность — это не только минус. Дело в том, что при наличии автокрана монтаж ЖБИ происходит в очень краткие сроки.



Стоимость плит

Что касается стоимости изделий из железобетона, то она зависит от габаритов, марки, а также несущей способности. Кроме того, на цену влияет и производитель изделия. Цена устанавливается поставщиком. За основу берется рекомендованная компанией стоимость. Это и является причиной различия цен в разных фирмах.



Если вам необходимо заказать многопустотные плиты перекрытия, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам.

расшифровка, размеры, цены полнотелых и пустотных

Плиты перекрытия относятся к конструкциям с несущими способностями, разделяющим этажи или разнотемпературные зоны. Изделия изготавливают из бетона и ж/б, вторая разновидность считается универсальной и подходит как для горизонтального, так и вертикального размещения. К главным критериям их выбора относят тип плиты, габариты и вес, выдерживаемые несущие способности, диаметр пустот, дополнительные условия применения. Эта информация обязательно указывается производителем в маркировке, порядок расположения знаковых обозначений регулируется ГОСТ 23009-2016.

Оглавление:

  1. Описание разных видов плит
  2. Расшифровка маркировки
  3. Стоимость

Виды плит перекрытия

В зависимости от конструктивного исполнения выделяют сплошные (полнотелые) и пустотные разновидности. По способу обустройства они могут быть монолитными, сборно-монолитными или сборными. Максимальную востребованность имеют многопустотные железобетонные плиты перекрытий, сочетающие в себе легкий вес и надежность. Их технические условия и маркировку регламентирует ГОСТ 9561-91, исходя из толщины, числа сторон, формы и диаметра пустот выделяют 15 основных типов.

Полнотелые изделия в зависимости от формы и функционального назначения разделяются на:

1. Сплошные безбалочные панели с гладкой поверхностью, оптимальные для закладки потолочных перекрытий. Востребованы в частном строительстве, ценятся на простоту отделки, их использование подразумевает отказ от подвесных систем. Значительная часть изготавливается из бетонов ячеистого типа.

2. Ребристые – с вертикальными ребрами жесткости, выполняющими роль опор. Надежность таких плит перекрытия объясняется удалением бетона с участков, подверженных нагрузкам на растяжение и увеличением его объема на точках сжатия. Характеристики и обозначения этой разновидности регламентируется ГОСТ 28042-89. Основная сфера применения – гражданское и жилое строительство, в частных домах ребристые перекрытия экономически нецелесообразны.

3. Кесонные (часторебристые или частобалочные) группы. Представляют собой монолитную плиту, уложенную поверх квадратных ячеек из балок перекрытий. Таким образом, с одной стороны они имеют ровную поверхность, с другой – напоминают вафли.

Эти конструкции предназначены для эксплуатации при больших нагрузках, в частном строительстве они практически не используются (согласно СП 52-103-2007 их рекомендуют при превышении длины пролета одного помещения свыше 12-15 м).

Стандартная маркировка плит перекрытия вне зависимости от их вида последовательно включает:

  • Обозначение типа конструкции и изделия.
  • Размеры цифрами: длина и ширина, высота относится к стандартным величинам и не указывается.
  • Несущую способность плит перекрытия (1 единица в численном значении соответствует выдерживаемым 100 кг/м2).
  • Класс испытуемой арматуры.
  • Дополнительные характеристики и свойства, такие как: стойкость к агрессивным средам, сейсмическим воздействиям, низким температурам, обозначение закладных элементов или отверстий (при их наличии).

Расшифровка обозначений

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

МаркировкаТип и особенности плиты
П, ПП, ПТСПолнотелые монолитные перекрытия
ПГ, ПРСплошная ребристая плита
ПВТо же, с проемами для вентиляции
ПС, ПФТо же, с отверстиями для фонарей
ПЛТо же, для легкосбрасываемой кровли
ПОВ, ПОС, ПОФ, ПОЛАрочные и сводчатые ребристые плиты с аналогичными свойствами

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Обозначение плитТолщина, ммТип пустот, особенностиНоминальное расстояние между центрами пустот в плитах, не менее ммДиаметр, мм
1ПК (1 может не указываться)220Круглые185159
2ПК140
3ПК127
4ПК260То же, с вырезами в верхней зоне по контуру159
5ПККруглые235180
6ПК233203
7ПК160139114
ПГ260ГрушевидныеНазначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит

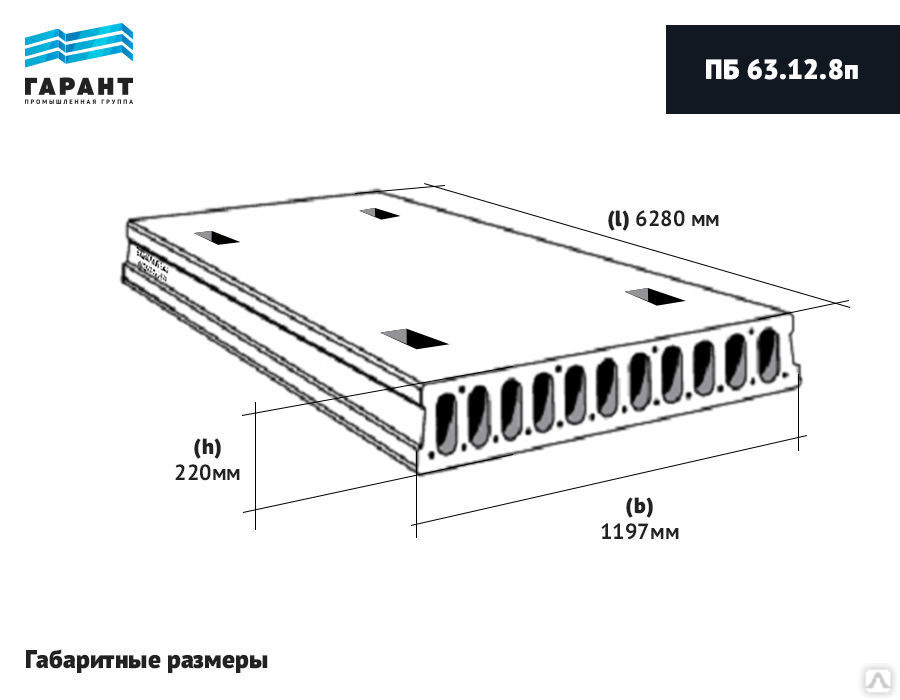

ПБ220Изготовленные методом непрерывного формирования

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

МаркировкаРазмеры: Д×Ш×В, смВес, кгНесущая способность, кг/м2Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8158×99×225208002940
ПК-30. 10-8298×99×228806000
ПК-60.18-8598×178×22325013340
ПК-90.15-8898×149×22419040760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8238×120×223808003240
ПБ 30.12-12298×120×2247012003950
ПБ 100.15-8998×145×22229080029100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т597×149×25123050012800
4ПГ 6-4 АтVт597×149×30150082014150

характеристики, вес, размеры и цены

Разделение уровней зданий производится несколькими способами, отличающимися используемыми материалами (конструктивными элементами) и технологиями. Так как на перекрытия приходится большинство нагрузок, причем самых разных, понятие прочности (надежности) для этих частей сооружений выходит на первый план. С учетом этого в строительной сфере чаще всего используются плиты. Об одной из их разновидности – многопустотных изделиях – и пойдет речь. ТУ на данный вид продукции, ее характеристики и основные рекомендации по применению даны в ГОСТ № 9561 – 1991 года.

Оглавление:

  1. Характеристики
  2. Маркировка
  3. Применение
  4. Стоимость

Особенности перекрытий с пустотами

Образцы представляют собой ж/б короб с правильной геометрией (линейные размеры отражены в ГОСТ) различной толщины. Эти параметры и определяют основные характеристики отдельно взятой плиты. Устроенные с их помощью перекрытия считаются одними из самых надежных.

  • Наличие полостей повышает устойчивость к изгибам (изломам).
  • Конструктивное исполнение позволяет прокладывать некоторые инженерные коммуникации непосредственно в перекрытиях. Яркий пример – электропроводка.
  • Вес вариантов с внутренними полостями значительно меньше, чем у монолитных аналогов одинаковых размеров и толщины. Такая особенность несколько снижает требования к основе, на которую они укладываются. Минимальная ширина стен, предназначенных для монтажа плит, следующая (в см): бетонных – 7, кирпичных – 15.
  • Применение ЖБИ заводского изготовления существенно сокращают сроки строительства. Это особенно заметно при возведении многоэтажных зданий.
  • Цена пустотных ниже, чем полнотелых аналогов.

Минусы плит

Недостатки довольно условные, так как касаются в основном некоторых неудобств в применении для частного сектора.

1. При укладке пустотных панелей (учитывая их вес) понадобится кран. Значит, во-первых, дополнительные расходы на его аренду. Но если подсчитать затраты на обустройство монолитных перекрытий своими силами по другим технологиям, то они вряд ли в совокупности окажутся меньше. Во-вторых, для крана понадобится некоторый свободный сектор, так как плиту нужно поднять, переместить (по радиусу), уложить.

2. Ограничение в применении. Частично отмечено – из-за веса. В малоэтажном строительстве наиболее популярны такие материалы, как древесина и бетоны ячеистые. В первом случае монтаж плит ж/б исключается, равно как и для каркасных сооружений. Во втором – необходимо правильно выбрать серию изделия и произвести усиление всей конструкции (смонтировать армопояс). Следовательно, чтобы определить целесообразность применения пустотных панелей, придется подсчитать конечную цену устройства таких перекрытий. И не забыть учесть временной фактор (на проведение всех дополнительных технологических операций).

Общие технические характеристики

  • Правильная геометрия. Черновой пол при таком перекрытии дополнительного выравнивания практически не требует.
  • Точные размеры многопустотных панелей. Эта особенность существенно облегчает процесс проектирования.
  • Влаго-, огнестойкость, устойчивость перед грибком и биологическими вредителями.
  • Существенный плюс – повышение шумо- и теплоизоляции помещений. Это объясняется наличием воздуха, находящегося в полостях ЖБИ, который хорошо гасит звуки и одновременно является своеобразным дополнительным «утеплителем».
  • Вес (кг): от 700 до 4 200.
  • Размеры железобетонных перекрытий (мм): длина 2 400 – 12 000; ширина 1 000 – 3 600. Для 1 ПКК – 3 ПКК – от 4 800 до 7 200.
  • Толщина (мм) – 220.
  • Максимальная нагрузка (кг/м2) – до 850 (рассчитывается индивидуально). Хотя под заказ она может быть значительно больше.

Маркировка многопустотных железобетонных плит перекрытия

По позициям – слева направо.

I. Первая.

Цифры от 1 до 7 – диаметр пустот в мм.

  • 1 – 159. Единица часто не указывается. Поэтому в наименовании ставится ПК.
  • 2 – 140.
  • 3 – 127.

Толщина (мм) – 220.

  • 4 – Изделия данной серии имеют характерный вырез по периметру (в верхней зоне).
  • 5 – 180.

Толщина – 260.

  • 6 – 203 (300).
  • 7 – 114 (160).

Все эти плиты – с круглыми пустотами, с опиранием на 2 стороны.

II. Вторая.

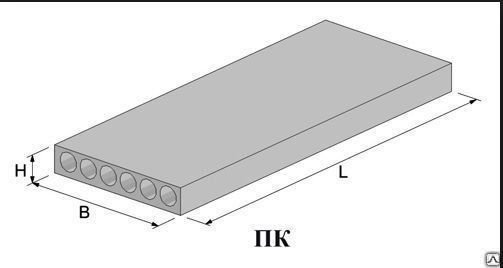

  • ПК – с пустотами круглого сечения.
  • ПГ – то же, с грушевидными полостями. Толщина стандартная – 260.
  • ПБ – особенность этой серии в технологии производства (непрерывная формовка). Толщина образцов – 220.

Буква, стоящая после аббревиатуры ПК, обозначает количество сторон для опирания. Т – 3, К – 4.

III. Третья.

Численное выражение линейных размеров ЖБИ в дм – длина + ширина. Все величины округляются. Например, при длине образца 6 280 мм в обозначении указывается 63. То же и с шириной – 1 490 прописывается как 15 (1ПК63.15).

IV. Четвертая.

Выражается числом, расположенным после линейных размеров. Отражает несущую способность (в сотнях кг/м2). 1ПК63.15-6 означает, что плита выдерживает до 600 кг/м2.

Все остальные символы к размерам не относятся. Они отражают конструктивные особенности изделия.

  • А – тип армирования (к примеру, напряженное). АтV – 5-й класс.
  • Следующая буква в маркировке характеризует бетон. Л – легкий, С – средний, Т – тяжелый.
  • Может указываться и сейсмостойкость ЖБИ. Например, С6 – до 6 баллов.

Вся подробная информация на продукцию изложена в ее сертификате.

Сфера применения многопустотных плит перекрытия

  • Промышленное и гражданское строительство.
  • В частном секторе для организации надежной перегородки между цокольным и 1-м этажами дома. Одновременно являются черновым полом последнего.
  • В малоэтажном строительстве, при возведении зданий в 2 – 3 этажа.
  • Как перекрытия при обустройстве односкатных крыш различных подсобных сооружений – гараж, сарай и так далее.
  • Организация различных площадок на придомовой (дачной) территории. Например, стояночного места под авто. 1– 2 плит бывает достаточно.
  • Обустройство фундамента: под многокамерный септик, габаритную беседку.
  • Ограждения сплошного типа.

Стоимость

Все ценники в прайс-листах относятся только к одной серии плит – ПК. Именно они в основном и используются для различных перекрытий.

Размеры, ммВес, кгРозничная цена, руб/ед
ДлинаШиринаТолщина
2 4001 2002208003 020
2 8001 0003 530
3 0001 1003 750
4 0001 4305 080
5 0001 7806 260
2 4001 0007502 540
2 7008302 760
3 0009203 140
3 4001 0303 590
3 8001 1304 080
4 2001 2604 460
5 4001 6005 510
6 0001 7835 770
7 2002 1509 650

*Данные примерные, по Москве и столичному региону.

** Расчетная нагрузка для ЖБИ, указанных в таблице – 800 кг/м2.

Транспортировка существенно повышает конечную стоимость. Именно поэтому заводы практически не отправляют плиты в другие регионы (только на заказ), а стараются реализовать их на месте. Прежде чем намечать какие-либо работы, следует ознакомиться с ассортиментом изделий для перекрытий местных производителей.

Пустотные плиты перекрытия: размеры, технические характеристики, ГОСТы

Пустотные плиты перекрытия применяются при возведении жилых многоэтажных домов и административных зданий.

Их конструкция намного легче полнотелых плит, но из-за этого показатель прочности и надежности не снижается. На несущие свойства плиты не влияет количество пустот и их расположение.

Наоборот, наличие воздушных полостей в бетонном изделии повышает его тепло- и звукоизоляционные характеристики.



Размеры и классы пустотных панелей

Все основные требования по изготовлению пустотных изделий для перекрытия, учитывая их прочностные способности и последующее назначение, описаны в ГОСТ 9561-91 и прочей нормативной документации.

При индивидуальном потребительском заказе панели перекрытия могут быть произведены с размерами, отклоненными от нормативов ГОСТ 9561-91, но с условием выполнения основных стандартных требований.

Прежде всего, ГОСТ стандарты описывают размеры изделий, где учитывается толщина и диаметр воздушных полостей, а также количество опорных сторон.

Основные параметры и размеры пустотных изделий для перекрытия, которые указаны в ГОСТ документации, позволяют подразделить их на типы.

Маркировка изделий состоит из букв и цифр, например: ПК 63.15-8, где ПК – круглопустотная плита; 63 – длина, дм; 15 – ширина, дм; 8 – допустимое механическое давление на плиту, не учитывая ее собственный вес – 800 кгс на м2.

В пункте ГОСТ 1.2.1.

1Пк – толщ. 220 mm; дм пустот – 159 mm; две опорных части; 1ПКТ – 3 опорных части; 1ПКК – 4 опоры.

2ПК – толщ. 220 mm; дм пустотных отверстий – 140 mm; две опорных части; 2ПКТ – 3 опоры; 2ПКК – 4 опорных части.

3ПК – толщ. 220 mm; дм пустот – 127 mm; двустороннее опирание; 3ПКТ – 3 опоры; 3ПКК – 4 стороны.

4ПК – толщ. 260 mm; дм пустот – 159 mm; имеет сверху по контуру пазы и 2 опорных стороны.

5ПК – толщ. плиты 260 mm; дм отверстий 180 mm; двустороннее опирание.

6ПК – толщ. 300 mm; дм отверстий 203 mm; двустороннее опирание.

7ПК – толщ. 160 мм; дм пустот 114 мм; двустороннее опирание.

ПГ – толщ. 260 мм, пустоты – форма грушевидная; плита с двумя опорами.

ПБ – 220 мм, производится по технологии беспрерывной формировки; две опорных стороны.

Армирование пустотелых плит перекрытия необходимо, чтобы выполнить усиление конструкции, и позволяет разделить изделия также на классы.

Документация ГОСТ 91 описывает производство панелей с 2-3 опорными сторонами с применением напряженной арматуры.

Усиление конструкции позволит оценить приведенная ниже схема.

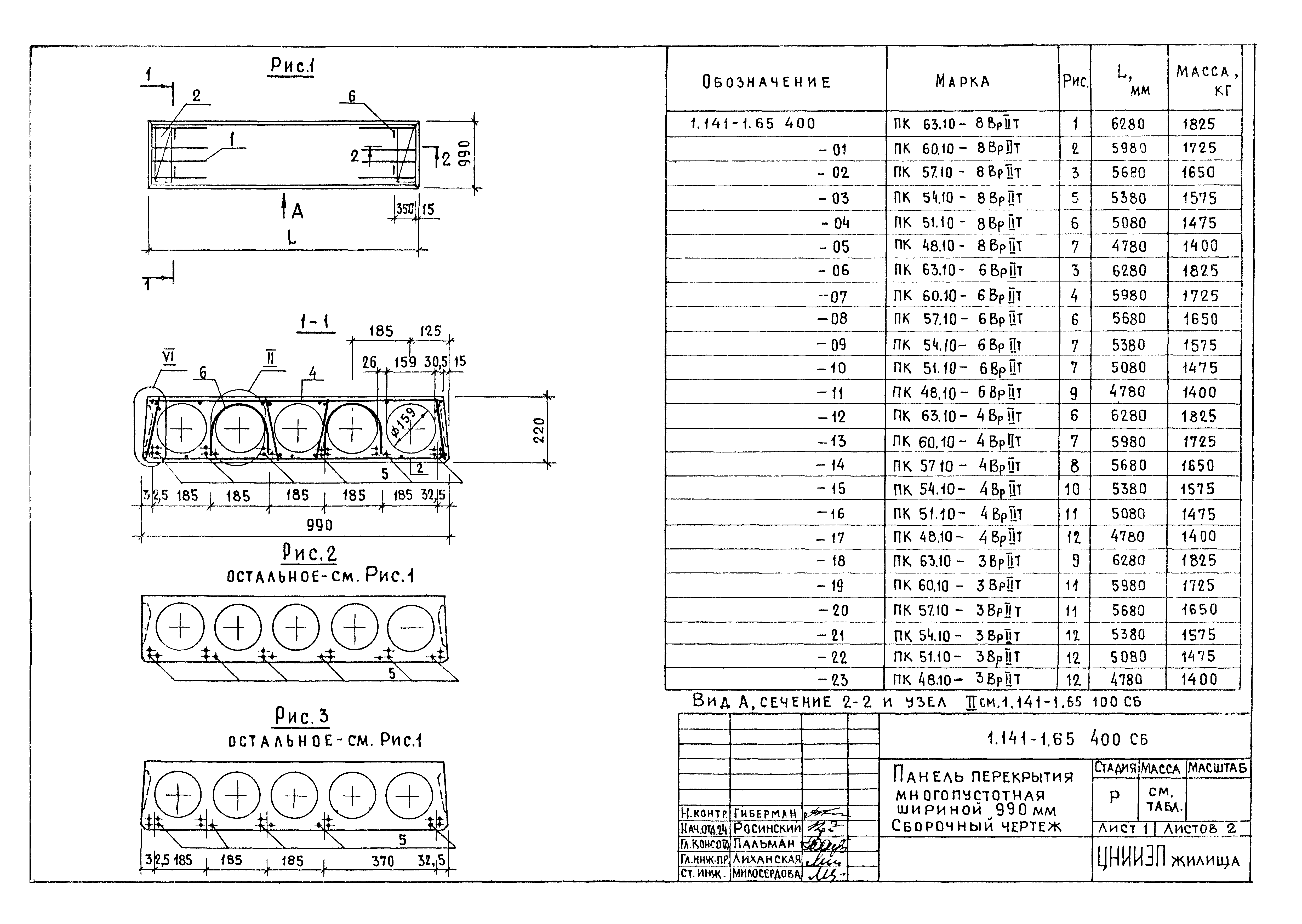

Отдельно для застройщиков стоит указать на то, что нельзя в пустотных изделиях проделывать дополнительные отверстия под прокладку коммуникационных сетей, лучше с этой целью купить плиты, армирование которых было проведено ненапрягаемой арматурой.

В противном случае их несущая способность будет снижена. Плиты, усиление которых было нарушено, не смогут выдерживать большую нагрузку.

В пункте ГОСТ 9561-91 указаны исключения: в процессе изготовления определенных типов пустотных панелей перекрытия используется схема, где разрешается не применять армирование напряженной арматурой.

Такие панели имеют следующие размеры:

  • толщ. 220 mm; при длине 4780 мм, диаметр отверстий от 140 до 159 мм;
  • толщ. 260 mm; при длине до 5680 мм;
  • толщ. 220 mm; разная длина; диаметр отверстий 127 мм.

Указанные конструкции с ненапрягаемой арматурой соответствуют стандартам СНИП и ГОСТ 91. Такие железобетонные изделия можно купить и использовать для перекрытия под большую нагрузку.

Особенности производства и использования пустотных плит перекрытия

При производстве пустотелых панелей перекрытия применяют разные технологии, в результате, отличия можно заметить по структуре их лицевой стороны.

Маркировка изделий вида ПК и ПГ говорит о том, что конструкция была отлита с помощью опалубки.

Железобетонные материалы ПБ – для их изготовления используется беспрерывная схема действий с применением конвейерной линии.

Видео:

В отличие от опалубочных изделий, технические характеристики ПБ более усовершенствованы.

Они обладают гладкой и ровной поверхностью, могут при производстве получать различную длину, что очень удобно для застройщиков желающих купить «доборные» плиты.

Чертеж по раскладке ПК может включать несколько участков, на которых не могут разместиться панели, имеющие стандартные размеры.

Как правило, рабочие заполняют такие просветы монолитной стяжкой из бетона, чтобы выполнить усиление, применяют армирование арматурными прутьями.

Несущая способность самодельной конструкции уступает своим показателем заводскому изделию по причине отсутствия виброуплотнения и пропаривания железобетона.

Поэтому лучше купить «доборные» плиты с необходимыми параметрами.

Преимущество использования опалубочных плит заключается в возможности применять их в местах, где планируется проведение коммуникационных сетей.

Плиты ПГ и ПК стоит купить, если чертеж перекрытий здания включает дополнительные отверстия, которые необходимо проделать, не снизив усиление всей конструкции.

При этом пустотные ПГ и ПК имеют минимальный диаметр отверстий в 114 мм, при котором можно не пробивать отверстия, а воспользоваться существующими.

В них свободно пройдет труба с диаметром 80-100 мм.

Если же купить железобетонные панели для перекрытия с маркировкой ПБ, то диаметр их отверстий (60 мм) не позволит пропустить через себя канализационный стояк.

Если с этой целью перерубать ребро жесткости конструкции, ее несущая способность сойдет на «нет», а технические характеристики изделия больше не будут отвечать нормативным требованиям СНИП.

Объяснение маркировки пустотных плит перекрытия

Научившись, как правильно расшифровывается маркировка пустотных панелей, застройщик может купить стройматериалы, не вникая в технологию их изготовления.

Маркировка, сделанная производителем, позволит понять:

  • какую нагрузку выдерживает та или иная панель;
  • какую несущую способность имеет изделие;
  • подробности о типе и размерах.

Маркирование изделий выполняется в соответствии с ГОСТ стандартом 23009.

Обозначение включает в себя три группы из букв, цифр и дефисов:

  1. Первая группа: показатель вида плиты перекрытия — в дециметрах указывается ширина и длина;
  2. Вторая группа: несущая способность изделия (расч. нагрузка) в кгс/м2 или кПа/м2.
    Усиление панелей напряженной арматурой обозначают классом, применяемой при производстве арматурной стали. Вид бетонного состава обозначают буквами: Л – легкий; С – силикатный;
  3. Третья группа: расскажет о дополнительных характеристиках пустотных изделий, включая использование конструкций в экстремальных условиях (воздействие химического и сейсмического характера). Может указывать на конструктивные дополнения плит.

На примере маркировки 1ПК63. 15-6АтVЛ рассмотрим расшифровку имеющихся обозначений.

Опытный мастер, просматривая чертеж по перекрытию объекта, при необходимости прочитает указанную маркировку следующим образом: пустотная плита имеет длину 6280 мм, ширину – 1490 мм; выдерживает нагрузку в 6 кПа. При ее изготовлении был использован легкий бетон, усиление конструкции выполнено с применением напряженной арматуры класса Aт-V.

Рассматриваемая маркировка 1ПК63.15-6АтVЛ состоит из двух групп, третья группа появляется, когда для плиты перекрытия были разработаны особые конструктивные свойства.

Например, если к имеющимся цифрам и буквам в конце добавить обозначение С7 – 1ПК63.15-6АтV- С7 — это будет говорить о возможности использования пустотной плиты при строительстве объектов в сейсмоопасных зонах с сейсмичностью до 7 баллов.

Отсутствие буквы Л, указывающей вес бетона, значит, что при изготовлении был использован тяжелый бетон. Тяжелые бетоны не имеют обозначения в маркировке.

Вышеуказанные характеристики пустотных панелей перекрытия позволяют определить их функциональное назначение.

Поэтому чертеж пустотной панели включает в себя расчет, сделанный исходя из стандартной нагрузки на общее перекрытие 150 кг на м2 (включен вес мебели, жильцов и оборудования).

Несущая способность пустотной плиты стандартного вида находится в интервале от 600 до 1000 кг на м2.

Видео:

Сопоставляя норму 150 кг на м2 с имеющейся фактической прочностью плит, можно заметить, что их усиление имеет высокий запас прочности.

Если купить такие плиты, их можно будет использовать для сооружения любых видов зданий.

Особенности монтажа пустотелых панелей

Основным правилом надежного устройства плит перекрытия, которое должен содержать чертеж, считается точное соблюдение параметров опоры на стены.

При недостаточной площади опирания возможна деформация стен, при излишней площади – повышается их теплопроводность.

Установку плит перекрытия необходимо выполнять, учитывая допустимую минимальную глубину опирания:

  • для кирпичного сооружения – 9 см;
  • для газобетона и пенобетона – 15 см;
  • для стальных конструкций – 7,5 см.

При этом максимальное углубление заделки панелей в стены, что также вноситься в строительный чертеж, не должно превышать 16 см для легких блоков и кирпичных сооружений; 12 см – для железобетонных и бетонных конструкций.

Перед установкой плит края их пустот заделывают легкой бетонной смесью в глубину на 12 см.

Видео:

Монтировать плиты без раствора запрещается, поэтому на рабочую поверхность укладывают слой раствора не менее чем 2 мм, что позволит плитам равномерно передать нагрузку на стены.

Кроме того, при обустройстве плит на хрупкие стены (пенобетон, газоблоки) выполняют армирование смеси, что позволит исключить выгибание блоков.

При этом с целью снизить теплопроводность перекрытия, проводят наружное утепление конструкции.

все виды и стандартные размеры

Из всего многообразие железобетонных изделий, предлагаемых современным рынком, выделить надо ЖБ плиты перекрытия. Основное их назначение – межэтажные перегородки, используемые и в частном домостроении, и в городском, и в промышленном. Обозначенные плиты – это достаточно широкий модельный ряд, разграниченный по габаритам, по форме. По статистике эти железобетонные изделия являются основной продукцией, которую выпускают заводы ЖБИ.

Особенности конструкции

Конструктивно строительные плиты перекрытия – это армирующий каркас, залитый тяжелым или легким бетоном. Чаще используют первый. Все предприятия выпускают их по стандарту, который разделяется по маркам.

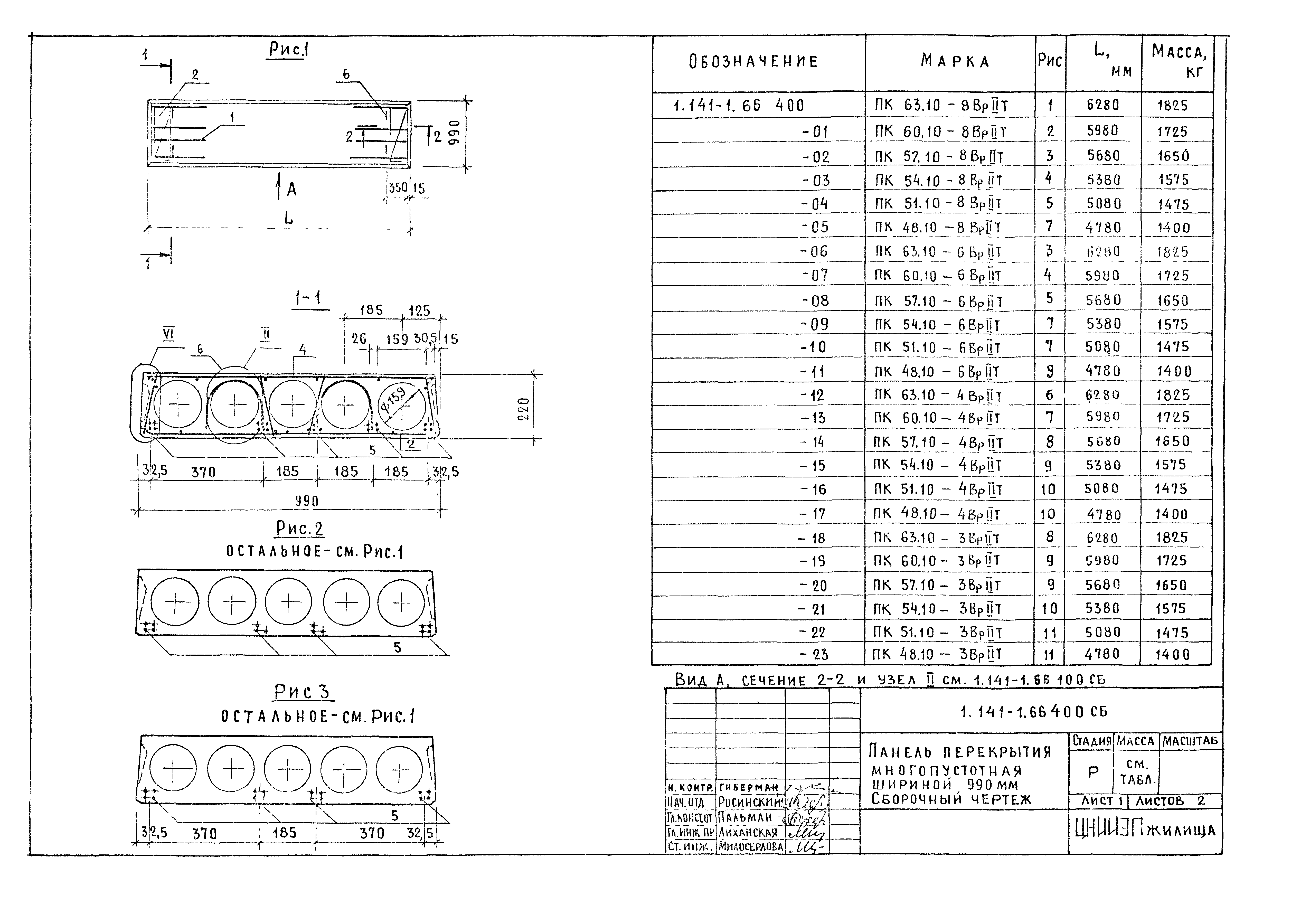

Многопустотные железобетонные панели ПК

Марка ПК чаще остальных используются в строительстве многоэтажных жилых домов. Ее отличительная особенность — сквозные отверстия разной формы: круглая, овальная и полукруглая. Именно пустоты сделали ПК востребованными.

Причин тому несколько:

  • низкая себестоимость за счет меньшего расхода бетона;
  • неплохие тепло- и звукоизоляционные качества;
  • пустоты можно использовать для прокладки коммуникационных сетей.

ПК делятся на несколько подгрупп, которые друг от друга отличаются длиною, размерами сечения, размерами пустот. В таблице ниже приведены стандартные размеры железобетонных плит перекрытия.

Тип плитыКоординационные размеры плиты, мм
ДлинаШирина
1ПК

2ПК

3ПК

От 2400 до 6000 включ. с интервалом 300, 7200, 75001000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК90001000, 1200, 1500
1ПК

2ПК

3ПК

От 3600 до 6000 включ. с интервалом 300, 7200, 7500От 2400 до 3600 включ. с интервалом 300
1ПК

2ПК

3ПК

От 2400 до 3600 включ. с интервалом 300От 4800 до 6600 включ. с интервалом 300
4ПКОт 2400 до 6000 включ. с интервалом 300, 7200, 90001000, 1200, 1500
5ПК6000, 9000, 120001000, 1200, 1500
6ПК120001000, 1200, 1500
7ПКОт 3600 до 3600 включ. с интервалом 30001000, 1200, 1500, 1800
ПГ6000, 9000, 120001000, 1200, 1500

Необходимо обозначить, что прочность панельной конструкции, ее несущая способность во многом зависят от сечения сквозных пустот. Чем меньше сечение, тем выше прочностные характеристики. К примеру, две марки: 1ПКК и 2ПКК имеют одинаковые габариты. Только у 1ПКК диаметр пустот равен 159 мм, у 2ПКК 140 мм. Получается, что у второй модели несущая способность выше.

На прочность изделий влияет и толщина панели. По стандарту предприятия выпускают три позиции: 16, 22 и 30 см. Что касается самого показателя несущей способности, то основная разновидность плит выдерживает 800 кг/м², в которых используется легкий бетон. А также выпускаются панели из напряженного бетона, которые выдерживают нагрузку 1200-1250 кг/м².

Внимание! Разнообразие панелей перекрытия по размерам дает возможность застройщику подбирать ЖБИ элементы в точности с проектом здания. Это облегчает и удешевляет строительство.

Необходимо отметить, что пустотные изделия делятся на две группы по способу производства.

  • Опалубочного формирования.
  • Безопалубочные.

Марка ПК относится к первой категории классификации. Все дело в том, что арматурный каркас укладывается в подготовленную опалубку, изготовленную из стальных листов, куда заливается бетонный раствор. Размеры многопустотной плитной панели зависят полностью от размеров опалубки, которую собирают по ГОСТу. Залитый в опалубку бетон подвергается вибрированию и тепловой обработке.

Ко второй категории относятся изделия под маркой ПБ. Их изготавливают на специальном конвейере, который собой представляет вибрационную линию. После становление бетонного раствора длинную ленту режут на отрезки требуемой длины, для чего используют специальные отрезные станки. Типоразмер определяется шагом отрезки – 10 см.

Внимание! В марку ПБ не укладывается поперечная арматура. По сути, это конструкция балочного типа. Это дает возможность разрезать их поперек или под углом 45°. Из отрезков собираются перекрытия эркеров, создаются короткие перемычки. Добавим, что иногда маркировку ПБ видоизменяют как ППС. Это одно и то же.

Именно разная технология производства круглопустотных плит перекрытия позволяет различить их и по внешнему виду, а точнее, по качеству поверхностей. Так марка ПК регламентируется ГОСТом, в котором есть допущения по размерам и наличию трещин. Материал ПБ – это высококачественные изделия с точными параметрами и прямолинейными ровными поверхностями.

Сборные ребристые (П-образные) панели

Это совершенно другая марка, изделия которой от предыдущей отличаются разительно:

  • нет в конструкции продольных сквозных пустот;
  • толщина меньше;
  • снабжены двумя ребрами жесткости по краям.

Используют эти панели в качестве перекрытий зданий нежилого назначения и в качестве несущих конструкций парапетов и туннелей для прокладки по ним водопроводных и тепловых сетей. Несущая способность у них достаточно высокая, как и у марки ПК, но прочность на изгиб выше. К тому же такие панели стоят дешевле за счет меньшего расхода бетона.

Высокая прочность – отличительная черта ребристых плит:

Модельный ряд, представленный на современном рынке стройматериалов, достаточно широк. Классифицируется он по размерам изделий, где толщина – это или 30, или 40 см. Первые используются в основном в качестве перемычек между последним этажом и кровельной конструкцией. Нередко такие плиты выступают в качестве пола для чердака или кровли плоской крыши. Вторые устанавливают в качестве перекрытий на крупногабаритных объектах промышленного или коммерческого назначения.

Ширина сборных изделий марки ПРТ варьируется в диапазоне 1,5-3 метров (очень редко производители выпускают семиметровые изделия), длина имеет точные показатели: 6, 12 и 18 м. На фото ниже показана таблица, где обозначены виды и размеры плит перекрытия по ГОСТу.

№ п/пИзделиеРазмеры, смМасса, кг
длинаширинавысота
Плиты ребристые
1ПРТм-111739965
2ПРТм-213739976
3ПРТм-315739987
4ПРТм-4177399100
5ПРТм-51973912128
6ПРТм-62173912141
7ПРТм-72373912154
8ПРТм-82573912167
9ПРТм-92773912180
10ПРТм-102973915197
11ПРТм-113173915206
12ПРТм-123373915227
13ПРТм-133573915240

Сплошные доборные конструкции

Это небольшие по ширине изделия, которые выдерживают достаточно внушительные нагрузки: 1000-3000 кг/м². По сути, это не плитные панели, а перемычки. И применяют их чаще всего в многоэтажном строительстве. Длина изделий варьируется в диапазоне 1,8-5,0 м, толщина 12 или 16 см.

Высокопрочное перекрытие можно смонтировать из сплошных перемычек:

Высокая несущая способность, пожалуй, единственное преимущество. Что касается недостатков, то можно отметить:

  • низкие тепло- и звукоизоляционные качества, несравнимые с маркой ПК;
  • большой удельный вес, составляющий от 600 до 1500 кг при небольших габаритах;
  • большой расход бетонного раствора с учетом все тех же небольших габаритов, а соответственно высокая цена изделий.

Монолитные конструкции

Эта разновидность железобетонных плит перекрытия по своим характеристикам, положительным и отрицательным сторонам очень похожа на доборные элементы. Их обычно используют, при строительстве здания, перекрытие которого будет подвергаться серьезным нагрузкам. К примеру, будет производиться монтаж крупногабаритного тяжелого оборудования.

Видео

Такие конструкции заливаются по месту на стройплощадке с укладкой армирующего пояса из стальной арматуры, количество и параметры которой определяются расчетами, связанными с несущей способностью перекрытия. Это удобно в том плане, что есть возможность залить перекрытие разнообразной конфигурации. И проблем в этом нет. Для заливки и формирования монолита используется опалубка.

Другие преимущества:

  • экономия средств на транспортировку;
  • возможность добавлять в бетонный раствор пластификаторы, добиваясь тем самым необходимых свойств, к примеру, повышенной влагостойкости, морозостойкости или сопротивляемости высоким температурам.

Монолитные конструкции считаются более прочными, чем все остальные плитные изделия. Но их себестоимость самая высокая за счет большого количества арматуры и бетона, за счет больших трудозатрат, связанных с обустройством опалубки, сборкой арматурного пояса, ухаживанием за залитым бетонным раствором. При этом монолитная конструкция долго набирает марочную прочность (до 28 дней), и это при благоприятных условиях высыхания. Поэтому использование таких конструкций только продлевает сроки строительства.

Разнообразие дает возможность выбирать те панели, которые подходят для строительства зданий с разными требованиями и по размерам, и по несущей способности сооружения. В частном домостроении используют только пустотелые изделия, которые и по цене ниже, и по прочности остальным не уступят.

Предварительно напряженные полы — Echo

В контрактах, где плиты Echo Prestress используются внутри помещений, достаточно простой выравнивающей стяжки толщиной 40 мм. В зданиях с большей площадью соответствующие деформационные швы должны быть определены инженером-консультантом.

ПРИМЕНЕНИЕ СТЯЖКИ

Удалите весь рыхлый материал с верхних частей плит. Плиты следует тщательно смочить и сразу же нанести стяжку. Выравнивающая стяжка должна состоять из смеси цемента и чистого речного песка в соотношении 1: 4 по объему. Воду следует добавлять в смесь до такой степени, чтобы смесь была относительно сухой, но оставалась легкой для флотирования. Стяжку следует укладывать примерно толщиной 40 мм. Обратите внимание, что на некоторых участках может потребоваться дополнительная стяжка для выравнивания развала агрегатов. После укладки стяжки ее необходимо затереть стальным слоем, а затем смочить в течение 48 часов, чтобы предотвратить появление усадочных трещин.

На некоторых участках, а именно на балконах, крышах, пешеходных дорожках, покрытых плиткой участках, автостоянках и участках, где стяжка должна оставаться незавершенной, характеристики стяжки немного меняются.На балконах, крышах, пешеходных дорожках и т. Д., То есть во всех местах, где плиты Echo Prestress подвергаются воздействию элементов — см. В выравнивающую стяжку необходимо укладывать 100 меш *, чтобы противодействовать поперечным силам, создаваемым большими перепадами температур.

Если на плите будет использоваться плитка, см. 100 меш * необходимо укладывать в выравнивающую стяжку, как для балконов, крыш и переходов. В плитке через каждые 3 метра следует допускать деформационные швы, особенно в тех местах, где форма секции меняет форму, например, дверные проемы.Рекомендуется использовать гибкий клей для плитки. TAL (Pty) Ltd. разработала технические спецификации для облицовки плит Echo, которые можно получить по запросу в Echo Prestress.

На автостоянках Ref. Сетка 193 ** должна быть размещена в структурном покрытии толщиной не менее 50 мм, чтобы помочь распределить нагрузку от одной панели к другой. Стяжку можно оставить шероховатой по желанию заказчика.

На участках с открытой стяжкой арт. 100 * меш требуется для контроля усадочных / высыхающих напряжений.Эти области также потребуют адекватных суставов.

Если толщина стяжки составляет 50 мм или менее, сетку следует уложить ровно поверх плиты, а стяжку — сверху. Если глубина стяжки превышает 50 мм, сетку следует размещать на расстоянии 20 мм от верхней поверхности стяжки.

При соблюдении вышеуказанных процедур стяжка будет очень хорошо прилегать к подготовленной поверхности плиты. Опыт показал, что снять выравнивающую стяжку с верхней поверхности плиты через несколько дней невозможно.

* исх. 100 меш — это 4,0-миллиметровая проволока в квадратном узоре с центрами 200 мм.
** Арт. Ячейка 193 представляет собой проволоку диаметром 5,6 мм в квадратном узоре с центрами 200 мм.

Технические характеристики для следующего можно получить в компании Echo prestress по запросу:

  • Облицовка предварительно напряженных плит Echo
  • Заливка швов между швами (обычно выполняется Echo Prestress)
  • Конструкционные покрытия для увеличения несущей способности плиты
  • Методы отделки плит Echo Prestress

Институт цемента и бетона (тел.011 315 0300) изготовили стандартные спецификации для песчано-цементных стяжек и бетонных покрытий для всех типов полов. Запросите копию у Echo Prestress.

Детали и соединения — пустотные плиты

A-01 Детали подключения компоновки — пустотные плиты

A-01 Детали подключения компоновки — пустотные плиты

A-02 Детали соединения компоновки — пустотные плиты

A-02 Детали подключения к компоновке — пустотные плиты

A-03 Детали подключения компоновки — пустотные плиты

A-03 Схема соединений — пустотные плиты

A-04 Детали соединения компоновки — пустотные плиты

A-04 Схема соединений — пустотные плиты

A-05 Детали подключения компоновки — пустотные плиты

A-05 Детали компоновки соединений — пустотные плиты

A-06 Детали соединения компоновки — пустотные плиты

A-06 Детали подключения компоновки — пустотные плиты

A-07 Детали подключения компоновки — пустотные плиты

A-07 Детали компоновки соединений — пустотные плиты

B-01 Детали подключения компоновки — пустотные плиты

B-01 Детали компоновки соединений — пустотные плиты

B-02 Детали подключения компоновки — пустотные плиты

B-02 Детали подключения компоновки — пустотные плиты

B-03 Детали подключения компоновки — пустотные плиты

B-03 Детали компоновки соединения — пустотные плиты

B-04 Детали подключения компоновки — пустотные плиты

B-04 Схема соединений — пустотные плиты

B-06 Детали подключения компоновки — пустотные плиты

B-06 Детали подключения компоновки — пустотные плиты

B-07 Детали подключения компоновки — пустотные плиты

B-07 Детали компоновки соединений — пустотные плиты

L-01 Детали подключения компоновки — пустотные плиты

L-01 Схема соединений — пустотные плиты

L-02 Детали компоновки соединений — пустотные плиты

L-02 Схема соединений — пустотные плиты

Детали соединения Linteau12-2 — пустотные плиты

Детали соединения Linteau12-2 — пустотные плиты

Детали соединения Linteau203-2 — пустотные плиты

Детали соединения Linteau203-2 — пустотные плиты

M-01 Детали подключения компоновки — пустотные плиты

M-01 Схема соединений — пустотные плиты

М-01. 1 Схема соединений — пустотные плиты

M-01.1 Схема соединений — пустотные плиты

M-02 Детали подключения компоновки — пустотные плиты

Потолки из пустотных плит | BUILD

Что такое потолок из пустотных плит?

Перекрытие из пустотных плит изготавливается из сборных предварительно напряженных бетонных плит, через которые проходят туннели в форме труб.Эти бетонные плиты также можно назвать пустотными плитами или пустотными досками. Поверхность перекрытия из пустотных плит может быть отделана полировкой или покраской бетона, либо нанесением на него звукоизоляционного материала.

Из чего состоит потолок из пустотных плит?

Пустотные потолочные перекрытия изготавливаются из бетона с очень низкой или нормальной осадкой, залитого до толщины от 50 до 130 мм. Внутренние трубы заливаются мокрым бетоном через шнеки или трубы. Бетон заливается на грядки длиной от 100 до 200 метров. После застывания он обрезается до необходимого размера.

Пустотные плиты

обеспечивают прочность в многоэтажных домах, а также возможность проводить провода.

Как используется потолок из пустотных плит?

Потолки из пустотных плит часто используются в многоэтажных многоквартирных домах как экономичный метод создания полов и потолков на больших площадях. Если внутренние пустоты выровнены правильно, их можно использовать для проведения проводов для освещения, отопления и связи.Потолок из пустотных плит подойдет под современные интерьеры промышленного дизайна.

Сколько стоит потолок из пустотных плит?

Большое количество пустотных бетонных плит может быть произведено с минимальными трудозатратами, что снижает стоимость готовых плит.

Сколько весит потолок из пустотных плит?

Хотя многопустотная плита весит намного меньше, чем цельная бетонная плита, она все же значительно тяжелее, чем обычная установка из дерева и гипсокартона. Вообще говоря, если вы планируете установить потолок из бетонных плит, остальная часть дома должна быть спроектирована и усилена соответствующим образом. При недостаточном армировании стены могут прогнуться, и в лучшем случае можно ожидать, что этот вес довольно быстро потрескает внутренние стены из гипсокартона. Сочетание деревянных стен и бетонных потолков тоже плохо переносит огонь. По этим причинам лучше всего, если потолок из пустотных плит располагается на бетонных или кирпичных стенах соответствующей конструкции.

Преимущества

  • Дешевый вариант для больших помещений
  • Быстрая сборка благодаря заводскому изготовлению
  • Меньший вес — меньшие транспортные расходы
  • Полая внутренняя часть может использоваться для нагревательных, проводных и коммуникационных кабелей

Недостатки

  • Не подходит для строительства в сейсмоопасных регионах
  • Способность к усилению и передаче шума
  • Плохо сочетается с деревянным каркасом

Услуги | HOLEDECK


Предупреждение : count (): параметр должен быть массивом или объектом, который реализует Countable в / home / asociac3 /holedeck. com / wp-content / plugins / email-before-download / includes / class-email-before-download-db.php on line 56

Электричество и освещение

Электросетевые устройства и освещение:

В системном лотке с обычными втулками распределяются общие силовые узлы, которые остаются фиксированными на равных расстояниях для обеспечения равномерного распределения. К ним различные осветительные приборы и силовые клеммы подключаются с помощью Fast Connect (PLUG & PLAY) без участия опытного оператора.Осветительные приборы и электрические соединения контролируются автоматикой, что позволяет сократить длину линий электропередач и сэкономить материалы и рабочую силу.

Распределение и модуляция света являются гибкими и адаптируются к потребностям конкретного помещения благодаря размеру системы модуляции 80 см. Можно учитывать разные расстояния между светильниками. Воспользовавшись пустым пространством в кузнице, осветительную сеть можно объединить с другими объектами.

Отсутствуют крепежные элементы, что упрощает процесс установки, в результате чего электрическая установка полностью доступна для регистрации, что позволяет проводить техническое обслуживание и реконфигурацию без необходимости останавливать деятельность здания.

Совместимые светильники:

Благодаря своим стандартным размерам, Holedeck совместим со всеми типами осветительных приборов и монтажных систем, таких как: поддоны, прикрепляемые к помещениям, встраиваемые потолки, подвесные кузницы и т. Д.Единственное, о чем следует помнить, это то, что светильник должен иметь диаметр реплики не более 65 см и быть совместимым с любым стандартным элементом подвесного потолка 60 см. Для большей длины их следует подвешивать к кузнице.


Эффективное управление освещением:

Системы регулирования освещения и домашней автоматизации соответствуют философии Holedeck: делать больше с меньшими затратами. Такие системы лучше адаптируются к окружающей среде, обеспечивая более высокий уровень комфорта.Кроме того, они представляют собой значительную экономию затрат, включая ресурсы и энергию, такие как: устранение установочных элементов (переключателей), сокращение количества необходимого кабеля и возможность экономии энергии на этапе эксплуатации здания.

Вентиляция и кондиционирование

Воздух можно распределять через обычные полугибкие воздуховоды или через приточные системы, для чего потребуется использование подвесного потолка и плотных закрытий на боковых окнах.

МОДЕЛЬ 01: Кондиционирование воздуха воздуховодами с диффузорами.

Распределение по трубам разного диаметра для небольших нужд.

МОДЕЛЬ 02: Частичные воздуховоды кондиционирования и приточные диффузоры.

Комбинированное распределение через камеру статического давления и трубы различного диаметра для средних нужд.

МОДЕЛЬ 03: Частичное кондиционирование с пленумом.

Распределение частичным пленумом для высоких нужд.

МОДЕЛЬ 04: Кондиционер с пленумом.

Распределение по пленуму для очень высоких потребностей.

МОДЕЛЬ 05: Текстиль Climatización con кондуктос.

Благодаря своей универсальности текстильные изделия с воздушным диспергированием идеально подходят для Holedeck.

Техническое обслуживание, очистка и регистрацию

ааа

Holedeck — это 100% регистрируемая система, которая, выполняя приточную вентиляцию, позволяет легко чистить воздуховоды, не требуя демонтажа или специального оборудования.Он демонстрирует отличную устойчивость к синдрому больного здания за счет бактерицидного лакокрасочного покрытия.

Кроме того, помимо немедленного доступа к установкам, он позволяет производить ремонт и реконфигурацию, не требуя прерывания нормальной деятельности здания.


Перекрытие и конфигурация установки

a

ТИП 01 Двунаправленная система / электричество и сети через полосу на плите

1.Этаж

2-й раствор

3. Монтажный ящик

4. Каналы для теплого пола

5.Изоляция / седло для каналов

6. Монтажный лоток

7. плита Холдек

8. Армирование

9. Воздуховоды переменного тока

а


Двунаправленная система ТИПА 01 B / электричество и сети через нисходящую полосу

1. плита Холдек

2. Воздуховоды для контроля климата

3. Армирование

4.Лоток инсталляционный

5. Установки опускной вышки

ТИП 02 Двунаправленная система / электричество и сети через полосу / HVAC в пленуме

1-й этаж

2-й раствор

3. Монтажный ящик

4. Каналы для теплого пола

5. изоляция

6. Монтажный лоток

7. плита Холдек

8. Армирование

9. Направление и обтурация AC.

ТИП 03 Открытая двунаправленная система / пол на участках

1.Регистрируемое покрытие

2. Доступ к установкам

3. диффузор

4.Регулируемый участок

5.Распределение установок

6. Монтажный лоток

7. плита Холдек

8. Армирование

9.CL / AC Воздуховоды

ТИП 04 Открытая двунаправленная система / пожаротушение / пол на участках

1. Вторичное покрытие

2. Доступ к установкам

3. диффузор

4.Регулируемый участок

5.Изделия для пожаротушения

6. Монтажный лоток

7. плита Холдек

8. Армирование

9.CL / AC Воздуховоды

аа
ТИП 05 Двунаправленная система ПОЖАРНАЯ СЕКТОРИЗАЦИЯ / Противопожарный барьер подвесным потолком / полом на участках

1. Вторичное покрытие

2. Доступ к установкам

3. диффузор

4.Регулируемый участок

5. Детали для противопожарного учета

6. Монтажный лоток

7.Плита Holedeck

8.Потолки подвесные огнестойкие

9. Армирование

10.CL / AC Воздуховоды

ТИП 06 Открытая двунаправленная система / пол Tramex

1. Крепление Tramex

2.TRAMEX

3. решетчатая плита

4. плита Холдек

5. Детали арматуры

а
ТИП 07 Однонаправленная система

1. Воздуховоды AC / CL

2. плита Холдек

3. Лоток для электричества

4.IT лоток

5. Рабочее колесо климат-контроля

6. Освещение

ТРЕУГОЛЬНАЯ система ТИП 08

1. Воздуховоды контроля климата

2. плита Холдек

3. Монтажный лоток

4. Армирование

5. Установки опускной вышки

6. Воздушное колесо

а


Размеры полости Ho45

Размеры пустот Ho 45 по конструктивным требованиям для больших пролетов соответствуют проходу помещений со средне-высокой потребностью.Сильфон описан совместимостью и требуемым пространством для систем кондиционирования воздуха и электроэнергии, а также показан угол изгиба, необходимый для полугибких воздуховодов.

Пример доступного места для сервисов с системой Ho45.


гггг

Размеры пустот Ho30

Размеры пустот Ho 30 по конструктивным требованиям для средних пролетов соответствуют проходу помещений с бытовыми потребностями.Ниже описана совместимость и необходимое пространство для систем кондиционирования воздуха и электричества, а также показан угол изгиба, необходимый для полугибких воздуховодов.

старинные часы реплики часы breitling для продажи реплика
Knock off cartier Santos ободок реплики breitling montbrillant

Пример доступного места для сервисов с системой Ho30.


гггг

  • СКАЧАТЬ: ИНСТРУКЦИЯ ПО ПРОЕКТИРОВАНИЮ УСЛУГ

PPT — Проектирование пустотных блочных перекрытий Dr.Презентация Hamed Hadhoud в PowerPoint

  • Каирский университет Доктор Хамед Хадхуд Проект пустотелых блочных перекрытий Доктор Хамед Хадхуд

  • Каирский университет Доктор Хамед Хадхуд Зона трещин Сплошная плита Полые блочные плиты • Обычно используются пустотелые блочные плиты если толщина массивных плит превышает 15 см • Подходит для жилых и офисных зданий • Не подходит для заводов из-за воздействия вибрации

  • Каирский университет Dr.Блоки Хамед Хадхуд Размеры 40 см 20 см Обычно для двухсторонних 15 см 20 см 25 см Обычно для односторонних

  • Каирский университет Доктор Хамед Хадхуд Типичная секция ts teb Минимальные размеры, указанные в Египетских Кодексах ts 5 см ts e / 10 bt / 3 b 10 см ≥ ≥ ≥ ≥ Для блоков 20 x 40 x 15 или 20 x 40 x 20  ts = 5 см, b = 10 см Для блоков 20 x 40 x 25  ts = 7 см, b = 12 см

  • Каирский университет Доктор Хамед Хадхуд Расположение блоков и ребер

  • Каирский университет Dr.Односторонняя полая блочная плита Хамед Хадхуд Расположение блоков 20 см 40 см Сплошная часть ребра Ребра расположены в коротком направлении Минимальная твердая часть = 10 см

  • Каирский университет Поперечные ребра односторонней полой блочной плиты доктора Хамеда Хадхуда Поперечные ребра Для улучшения распределения нагрузки при частичной нагрузке ≤ LL 300 кг / м2 L2 5 м  без поперечных ребер L2> 5 м  одно поперечное ребро ≤ LL> 300 кг / м2 L2 <4 м  без поперечных ребер 4 L2 7 м  одно поперечное ребро L2> 7 м  три поперечных ребра ≤ ≤

  • Каирский университет Dr.Устройство односторонних пустотелых блоков перекрытия Хамеда Хадхуда b4 C2 Lc2 C1 C1 b1 b2 Lc1 C2 b3 Пусть n = количество ребер m = количество блоков в одном ряду C1

  • Каирский университет Доктор Хамед Хадхуд Односторонняя пустота Блочные перекрытия b4 C2 Lc2 C1 C1 b1 b2 Lc1 C2 b3 Если нет поперечных ребер C2

  • Каирский университет Доктор Хамед Хадхуд Односторонние пустотелые блочные перекрытия b4 C2 Lc2 C1 C1 b1 b2 Lc1 C2 b3 Если есть поперечные ребра C2

  • Каирский университет Dr.Нагрузка Hamed Hadhoud Сюда входит вес блоков + ребра + верхняя плита 5 см gs = статическая нагрузка + настил ps = временная нагрузка wsu = 1,5 (gs + ps) т / м2 wu / ребро = wsu x расстояние т / м Расстояние = 0,5 м

  • Каирский университет Доктор Хамед Хадхуд Растягивающие действия Равный пролет + равная нагрузка (или 20% разница)

  • Каирский университет Доктор Хамед Хадхуд Дизайн, сек. 1 и 3 d = t-2,5 см Разработан как T-sec RFT  один прямой и один изогнутый Sec. 2 Зная As (изогнутые стержни) и a (соотношение прямых / изогнутых стержней = 0.4)  Момент сопротивления (Mur) 2 1 3 B = 50 см Mur tdb = 10 см Mur td Минимальное твердое тело b = 10 см

  • Каирский университет Доктор Хамед Хадхуд 10 Детали 15×10 + 16×40 = 790 4f6 / м 5f6 / м 10 10 26×20 + 10 = 530 1F16 / ребро 1F18 / ребро 5 25 20 2F16 / ребро 5f8 / м 10 40 25 15×10 + 16×40 = 790 Основные ребра 10 10 25×20 + 10 = 510 1F16 / ребро 1F16 / ребро As) x-ребро = As) основное ребро 2F12 / ребро 5f8 / m As ‘) x-ребро = 0,5 As) основное ребро 2F16 / ребро 25 10 25 1F16 / ребро Поперечное ребро 7×20 = 140 10 10 Масштаб 1:50 Масштаб 1 : 10

  • Каирский университет Dr.Двусторонняя конструкция пустотелых блоков в Хамед Хадхуд b4 C2 C1 C1 Lc2 b1 Lc1 b2 C2 b3 Пусть n = количество ребер в направлении (1) C1 Аналогично в направлении (2) C2

  • Каирский университет Д-р Хамед Хадхуд Нагрузки gs = статическая нагрузка + настил ps = временная нагрузка wsu = 1,5 (gs + ps) т / м2 wu / ребро) короткое направление = расстояние осей wsux т / м wu / ребро) короткое направление = wsux bx расстояние т / м Расстояние = 0,5 м Wa Wb Marcus Table Grashoff Table

  • Каирский университет Dr.Конструкция Хамеда Хадуда То же, что и односторонняя, но; d = t-2,5 см  для короткого направления d = t-3,5 см  для длинного направления

  • 1F16 / ребро 1F12 / ребро Каирский университет Доктор Хамед Хадхуд Детали 10 15×10 + 16×40 = 790 4f6 / m 4f6 / м 10 10 12×10 + 13×40 = 640 1F16 / ребро 5 1F16 / ребро 25 2F16 / ребро 20 5f8 / м 10 40 20 Ребра 15×10 + 16×40 = 790 10 10 12×10 + 13×40 = 640 1F16 / ребро 1F16 / ребро 10 Масштаб 1:50 Масштаб 1:10

  • напольное покрытие 5 см Каирский университет Др. Хамед Хадхуд Дизайн сдвига в скрытых балках Используйте как минимум 4-ответвительные хомуты с расстоянием между ответвлениями> = 25 см.

    ДОБРО ПОЖАЛОВАТЬ В SHUKUMA FLOORING

    Компания Shukuma Flooring Systems (PTY) Ltd, базирующаяся в Порт-Элизабет, внесла заметные изменения в строительную отрасль Восточного и Южного мысов.

    Подход SHUKUMA к устройству полов, крыш и многих других областей применения, где подходят предварительно напряженные плиты, дает больше преимуществ, чем традиционный продукт. Помимо других преимуществ, подрядчики теперь получают повышенную эффективность без необходимости в складских помещениях и подпорках на часто переполненных участках.

    Уже получившая успех в других частях страны, понятие бетонных секций, спроектированных собственными силами для конкретных целей, имеет большой смысл.

    Что мы делаем здесь, в SHUKUMA FLOORING

    Процесс производства пустотелых полов в Shukuma

    Комплексное обслуживание

    Shukuma упрощает строительство и значительно сокращает время строительства.

    Бетонные пустотелые полы

    спроектированы в соответствии с SANS 0100, чтобы удовлетворить требованиям каждой конструкции, в которой они будут использоваться.

    В производственном процессе Shukuma Hollowcore Flooring используется высочайшая технология скользящего формования.

    Услуги, предлагаемые Shukuma, включают следующее:

    • ПОМОЩЬ в планировании расположения пустотных полов
    • ПРОЕКТИРОВАНИЕ только панелей перекрытия, если у клиента нет своего инженера
    • ПРОИЗВОДСТВО пустотелых полов по самым высоким стандартам
    • ТРАНСПОРТИРОВКА этажей на площадку
    • УСТАНОВКА полов
      • Укладка полов на строении
      • Финишная нивелировка
      • Заполнение швов материалами заказчика.

    БЕЗ ЗАЩИТЫ и ОПОРЫ (стойки) требуются

    НЕТ МЕСТА ДЛЯ ХРАНЕНИЯ Требуется на объекте

    СТОИМОСТЬ ТРУДА НЕТ на строительство этажа

    БЕЗ ЗАДЕРЖКИ в связи с монтажом и демонтажом опорных систем (опалубка и подпорки)

    БЕЗ ЗАДЕРЖКИ ВРЕМЕНИ возникает из-за фиксации арматуры, укладки бетона, а также схватывания, отверждения и твердения бетона

    НЕТ РИСКА плохого качества изготовления, неправильного размещения арматуры, недостаточной прочности или плохо уплотненного бетона.

    БЕЗ ПОТОЛКОВ не требуется

    Имеется ЭКОНОМИЯ 30% от веса пола

    До 450 м² пустотелых полов может быть установлено командой Shukuma за один день на хорошо спланированном и подготовленном участке с хорошими погодными условиями.

    PROPPING не нужен

    Для плит требуется только ВЫРАВНИВАЮЩАЯ СТЯЖКА

    КОНСОЛИ

    могут быть сформированы путем включения стальной арматуры в полые стержни.Они заливаются раствором в процессе заливки на заводе.

    Плиты часто используются для ПАНЕЛЕЙ КРЫШИ или БАЛКОНОВ

    Минимум Арт. 100 меш необходимо использовать в изоляционной стяжке, со скользящим швом на стенах.

    При укладке плитки на внутренние помещения минимум Ref. В стяжке необходимо использовать 100 меш, и необходимы компенсаторы.

    На всех незавершенных участках требуется одинаковая сетка.

    Все напольные покрытия могут быть выполнены из сборных элементов, от жилых домов до мостовых настилов.Однако у каждой системы есть своя конкретная область применения, где ее преимущества используются наилучшим образом.

    Для полов в зданиях, если скорость и отсутствие подпорок имеют первостепенное значение, то, вероятно, лучшим выбором будут пустотные плиты с готовыми перекрытиями.

    Для длинных и непрерывных пролетов подходят системы с предварительным напряжением; балка и блок, панель и топка, пустотелый стержень. Для подвесных цокольных этажей, где нет необходимости в готовых потолках, тогда балку и блок сложно обыграть.

    • Корпус
    • Образовательный
    • Офисы и коммерческие помещения
    • Промышленное
    • Склады
    • Больницы
    • Крыши
    • Паркинги
    • Плиты грунтовые подвесные (пучковые глины)
    • Отели

    Вся наша продукция предназначена для многоуровневых / многоэтажных конструкций.

    Открытия

    Проемы и опоры для лестниц и служебных помещений легко размещаются.

    Возможно выполнение отверстий до 90 мм. Отверстия размером более 90 мм следует планировать после консультации с инженером-проектировщиком.

    Вырезы могут быть сделаны на заводе, а также торцы косо обрезаны. Специальное усиление этих вырезов производится при изготовлении.

    Shukuma может поставить специальные вешалки для лестниц или других больших проемов в полу.

    Светильники

    Зажигалки

    Down устанавливаются без усилий путем просверливания вертикального отверстия в сердечниках плиты, установки зажигалки вниз и размещения трансформатора и проводки в горизонтальной пустотелой конструкции.

    Стандартные осветительные приборы и светильники устанавливаются путем продевания опоры через пол и укладки проводки.

    Если используются молоток и долото, желательно вырезать долото из софита. Сколотые края легко отремонтировать с помощью «Ринолита» или аналогичного продукта.

    Для оказания эффективных услуг Shukuma требуется следующее:

    ДОСТУП НА ПЛОЩАДКУ : Открытый и беспрепятственный доступ к конструкции, требующей пола. Прочная твердая поверхность вокруг конструкции для поддержки крана.

    НАГРУЗОЧНАЯ ПОВЕРХНОСТЬ : Несущие стены должны быть ровными или должна быть установлена ​​ровная подстилка из раствора для обеспечения ровного потолка.

    РАЗМЕРЫ ЗДАНИЯ : Здание, построенное согласно планам, позволит избежать задержек. Напольные панели индивидуально разработаны и вырезаны для каждого проекта.

    ЗАПОЛНИТЕЛЬНЫЙ МАТЕРИАЛ : Затирочные материалы, поставляемые заказчиком, должны быть доступны на месте в день установки.

    ОТВЕРСТИЕ В НЕСУЩИХ СТЕНАХ : Оконные и дверные проемы должны соответствовать следующему:
    До 2 м: перемычки с 5-ю ярусами кирпичной кладки с кирпичной кладкой в ​​каждом слое.
    Более 2 м: обратитесь к инженеру-строителю для детализации дополнительной стали и опоры.

    При укладке полов проемы должны поддерживаться подпорками.

    Наши партнеры и клиенты

    .
  • LEAVE A REPLY

    Ваш адрес email не будет опубликован.
