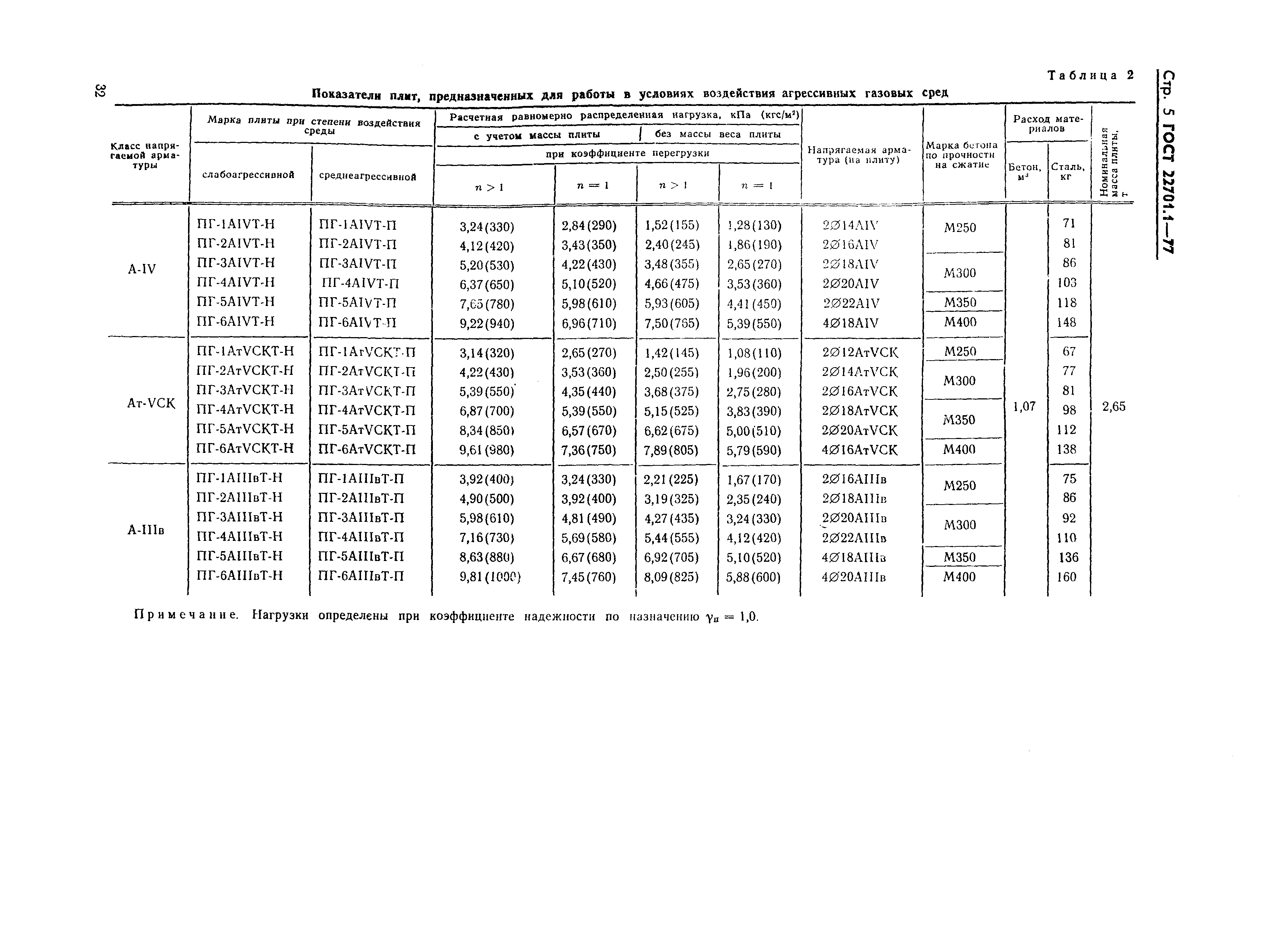

Плиты перекрытия несущая способность: Сколько выдерживает плита перекрытия на 1м2: допустимая нагрузка

15.08.2023
/
By alexxlab
/
0 Comment

Содержание

Обследование и определение несущей способности плиты перекрытия

Обследование и определение несущей способности плиты перекрытия

Содержание

  1. Введение
  2. Результаты исследований
  3. Результаты исследования покрытия над подвалом в осях 2С-4С
  4. Выводы
  5. Заключение

Введение

1.

Основание для проведения обследования.

Договор №…

2.

Заказчик обследования.

…

3.

Исполнители обследования.

ООО «ИнРегионГрупп».

4.

Время проведения обследования.

Работы по инженерно-техническому обследованию произведены в марте 2019г.

5.

Объект обследования.

Монолитное железобетонное перекрытие жилого здания.

6.

Элементы, подлежащие обследованию.

Согласно техническому заданию, выполнялось визуальное и детальное (инструментальное) обследование. Объектами технического обследования являлись:

  • Плиты перекрытия.

7.

Цель обследования.

Целями обследования являются:

  • Определение конструктивного решения перекрытия.
  • Определение несущей способности плиты перекрытия.
  • Выявление дефектов и повреждений плиты перекрытия.
  • Оценка технического состояния конструкций.
  • Разработка технического заключения с выводами о несущей способности плиты перекрытия.

8.

Выполненный комплекс работ.

По результатам обследования составлено заключение о техническом состоянии несущих конструкций покрытия здания, включающее в себя:

  • техническую характеристику объекта обследования;
  • результаты обследования;
  • выводы по результатам обследования;
  • материалы фотофиксации;
  • поверочные расчеты;
  • графические материалы;

Также:

  • выполнен неразрушающий контроль прочности бетона строительных конструкций, по ГОСТ 18105-2010;
  • произведена оценка технического состояния.

9.

Инструментальное обеспечение обследования, методика проведения испытаний.

Съемка геометрических параметров и прочностных характеристик конструкций выполнена приборами:

  • 5-ти метровой рулеткой измерительной металлической.
  • Дальномер лазерный.
  • Трещиномер – шаблон.
  • Линейка измерительная.
  • Штангенциркуль.
  • Металлоискатель Bosh.
  • Ультразвуковой прибор для определения прочности бетона УКС МГ-4.

10.

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Проектная документация для проведения обследования не предоставлена.

Все работы выполнены в соответствии с ГОСТ Р 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Классификация технического состояния конструкций приведена в соответствии с ГОСТ Р 31937-2011 , для оценки технического состояния предусмотрено четыре категории, характеризующие состояние конструкций здания:

Нормативное техническое состояние: Категория технического состояния, при котором количественные и качественные значения параметров всех критериев оценки технического состояния строительных конструкций зданий и сооружений, включая состояние грунтов основания, соответствуют установленным в проектной документации значениям, с учетом пределов их изменения.

Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).

Аварийное состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.

Общий вид плиты перекрытия. Плита опирается на монолитные стены. Узлы соединения с стенами – защемление. Техническое состояние – работоспособное.

Результаты исследований

Результаты исследования покрытия над подвалом в осях 2С-4С

1. Конструкция перекрытия.

В габаритах обследования (в осях 2С-4С) перекрытие монолитное железобетонное, выполнено по двухпролетной конструктивной схеме, с защемлёнными узлами соединения с продольными и поперечными стенами. Плита опирается на стены, образуя ячейки с длиной плиты вдоль внутренних стен 7,490-7,547м и вдоль наружных стен 3,332-3,334м. Толщина плиты 230мм.

По результатам проведённых инструментальных исследований установлено, что рабочее армирование плиты выполнено из продольных стержней диаметром 10мм, уложенных перпендикулярно, в двух направлениях, образуя сетку с ячейкой 200х200мм, по нижнему контуру армирования плиты. Величина защитного слоя бетона 30мм.

В опорных узлах над основной арматурой уложены дополнительные стержни диаметром 10мм.

2. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д.

Бетон – тяжёлый на гранитном щебне.

Прочность бетона соответствует классу В22,5.

3. Техническое состояние и дефекты, выявленные при обследовании.

Техническое состояние плит перекрытия соответствует работоспособному состоянию

.

Узел сопряжения плиты с наружной стеной. Плита заделана в стены. Армирование из стержней диаметром 10мм.

Выводы

В результате проведённого детального визуально – инструментального обследования технического состояния плит перекрытия над подвалом, жилого здания, расположенного по адресу: …, можно сделать следующие выводы:

  1. Существующее перекрытие монолитное железобетонное, толщиной 230мм. Плита опирается на внутренние поперечные и наружные стены с защемленными соединением со стенами в опорных узлах. По результатам проведенных инструментальных исследований установлено, что рабочее армирование плиты выполнено из продольных стержней диаметром 10мм, уложенных перпендикулярно в двух направлениях, образуя сетку с ячейкой 200х200мм, по нижнему контуру армирования плиты. Величина защитного слоя бетона 30мм. В опорных узлах над основной арматурой уложены дополнительные стержни диаметром 10мм. Прочность бетона соответствует классу В22,5.
  2. Техническое состояние плит покрытия соответствует работоспособному состоянию. Критических дефектов не зафиксировано.
  3. По результатам поверочного расчета установлено, что нагрузка, при которой будет происходить трещинообразование в плите, будет равна 2,498т/м2, что выше расчетной эксплуатационной нагрузки 1,451т/м2 на 1,047т/м2. Расчетная временная нагрузка на плиту принята в расчете, в соответствии с СП 20.13330.
    2011, — 0,6т/м2.

Максимально допустимая нагрузка, с учётом коэффициента запаса прочности, будет равна 2,498/1,5 = 1,665-0,7759 = 0,89т/м2.

Узел сопряжения плиты с наружной стеной

Заключение

1. На основании проведённого обследования можно сделать вывод о работоспособном техническом состоянии плиты покрытия.

2. Несущая способность железобетонной плиты достаточна для устройства в помещении №1 архива и в помещении №2 операционной кассы.

Определение прочности бетона плиты

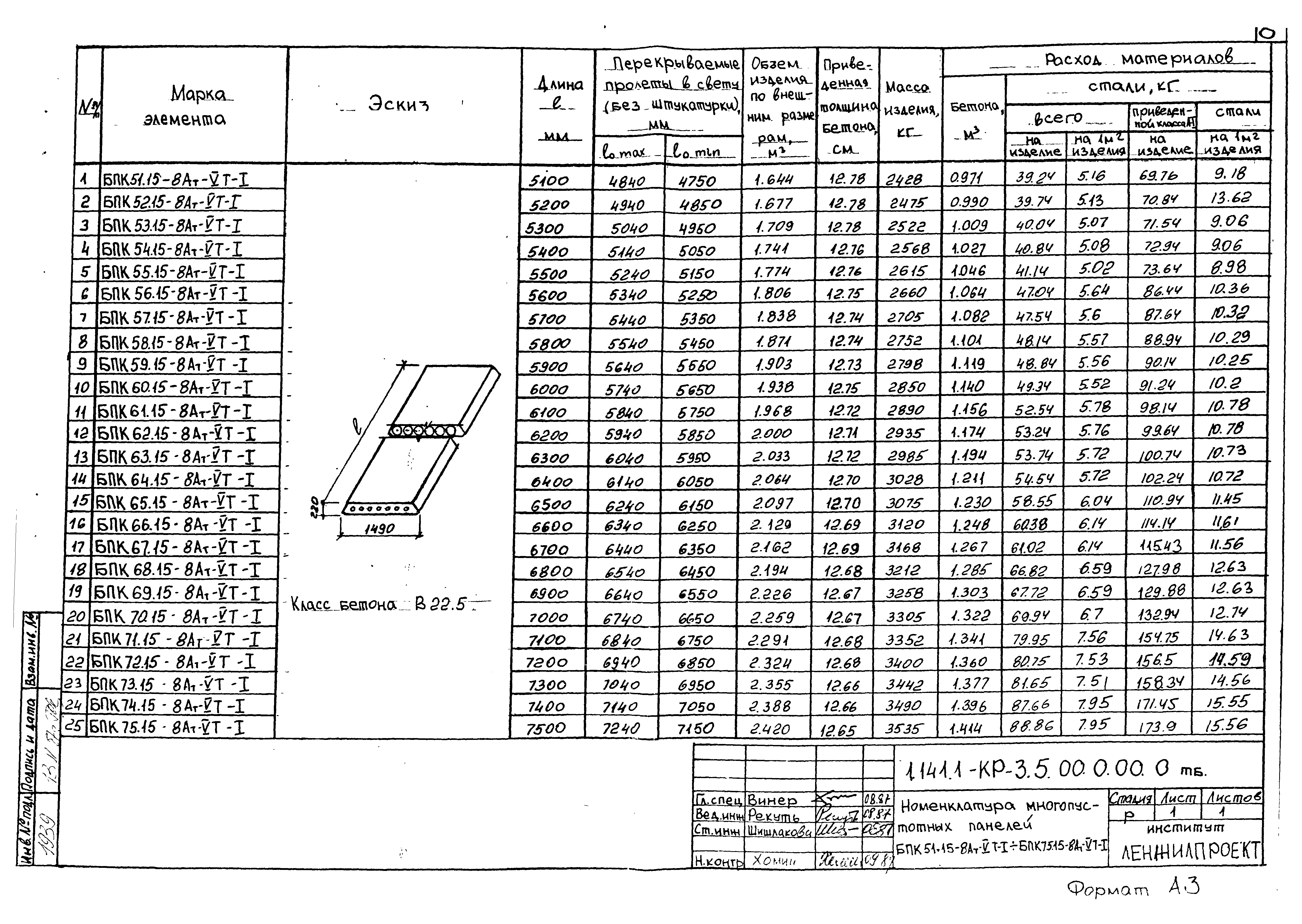

Расчет несущей способности железобетонной плиты с круглыми пустотами — ТехЛиб СПБ УВТ

Требуется определить несущую способность железобетонной плиты с круглыми пустотами в связи с увеличением полезной нагрузки.

Поперечное сечение плиты по результатам выполненного инженерно-технического обследования.



Исходные данные для расчета: Плита шарнирно опирается на сборные железобетонные ригели, размер плиты в плане – 1200х6000мм, высота – 220 мм. Бетон В20: Rb=11,5МПа. Продольная рабочая арматура — 4Ø18 А400, Rs=355 МПа. Состав пола плиты: — цементно-песчаная стяжка толщиной t=50мм (ρ=1800кг/м3)$ — керамогранитная плитка. Планируемая нормативная полезная нагрузка – 1,2т/м2.





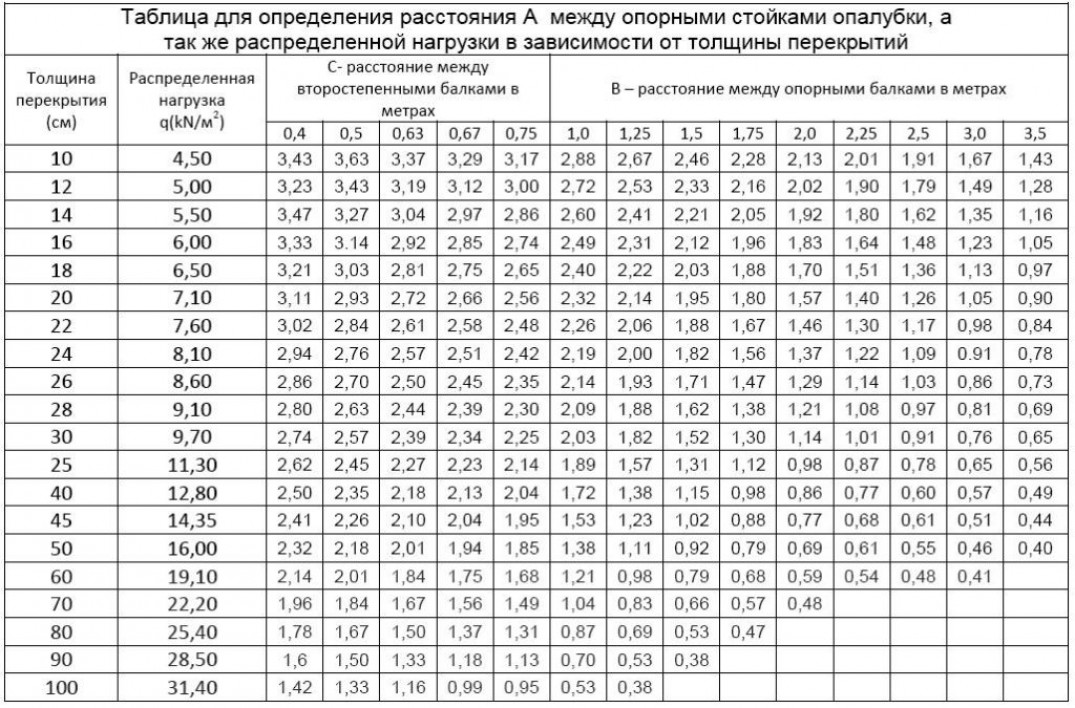

Сбор нагрузок и определение усилий в железобетонной плите перекрытия:

Вид нагрузкиНормативная нагрузка, т/м2Коэффициент надежности по нагрузке γfРасчетная нагрузка, т/м2
Постоянная:
Керамогранитная плитка0,011,20,012
Цементно-песчаная стяжка (t=50мм, ρ=1800кг/м3)0,091,30,117
Собственный вес ж/б плиты перекрытия (ρ=1800кг/м3)0,311,10,341
Итого постоянная нагрузка0,410,47
Временная:
Полезная нагрузка на перекрытие1,21,21,44
в т. ч. длительно действующая1,2х0,7=0,841,21,008
Итого полная нагрузка:1,611,91
в т.ч. постоянная и длительно действующая1,251,478



Сбор нагрузок выполнен в соответствии с СП 20.13330.2011 Нагрузки и воздействия (Актуализированная редакция СНиП 2.01.07-85)

Полная расчетная нагрузка на плиту при ее ширине 1,2м составит:

q=1,91т/м2*1,2 м = 2,292 т/м.

Определяем расчетный изгибающий момент в середине пролета плиты:

М1= q•l02/2 l0=l-bриг/2,

где l =6,0 м – номинальный пролет плиты,

bриг – ширина сечения ригеля.

l0=6,0-0,3/2=5,85 м

М1=2,292•5,852/2=39,22 тм

Определение расчетной схемы и расчетного поперечного сечения плиты:

Определение геометрических размеров расчетного поперечного сечения плиты:

b=1160-6•159=206 мм;

a – расстояние до центра арматуры (толщина защитного слоя), определено по результатам вскрытия плиты;

h0=h-a=220-30,5=189,5 мм – рабочая высота сечения;

согласно п.3.26 Пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры к СП 52-101-2003 – значение b’f, вводимое в расчет, принимают из условия, что ширина свеса полки в каждую сторону от ребра должна быть не более 1/6 пролета элемента и не более:

а) при наличии поперечных ребер или при h’f ≥ 0,1h — 1/2 расстояния в свету между про-дольными ребрами;

б) при отсутствии поперечных ребер (или при расстояниях между ними больших, чем рас-стояния между продольными ребрами) и при h’f < 0,1h — 6h’f;

в) при консольных свесах полки:

— при h’f ≥ 0,1h — 6h’f ,

— при 0,05h ≤ h’f < 0,1h — 3h’f;

— при h’f < 0,05h — свесы не учитывают.

т.к h’f=30,5мм ≥ 0,1h=0,1•220=22 мм, то ширина свеса полки в каждую сторону от ребра составит 6h’f=6•30,5= 183 мм.

Тогда b’f будет равно:

b’f=206+2•183=572мм < 1/6•6000=1000 мм.

Окончательно принимаем b’f=572 мм.

Основание и основание для бетонных плит

🕑 Время чтения: 1 минута

Основание и основание являются основой бетонной плиты и играют решающую роль в ее работе. Согласно Кодексу ACI, земляное полотно представляет собой уплотненный и улучшенный естественный грунт или засыпку, тогда как основание представляет собой слой гравия, уложенный поверх земляного полотна. И земляное полотно, и основание должны быть построены в соответствии с проектными требованиями, чтобы обеспечить ожидаемые характеристики. Они должны быть хорошо дренированными, сухими во время укладки бетона и обеспечивать равномерную поддержку веса плиты и всего, что помещается на плиту. Если плита перекрытия сооружается на неустойчивом земляном полотне или подстилающем основании, то уложенный бетон может быть потрачен впустую во время строительства, а бетонная плита, скорее всего, пострадает от осадки после строительства. Поэтому при укладке земляного полотна и подстилающего слоя необходимо соблюдать существенные меры предосторожности.

Состав:

  • Основание и основание для бетонных плит
    • 1. Основание для бетонных плит
    • 2. Несущая способность основания
    • 3. Стратегии улучшения основания
      • 9000 9 4. Основание для бетонной плиты
    • 5. Материалы для Строительство земляного полотна и основания
    • 6. Насыщенное или промерзшее основание и основание
    • 7. Последовательность строительства основания и основания
    • 8. Оборудование для уплотнения
    • 9. Влияние плохой подготовки основания и основания
  • Тест по основанию и основанию бетонной плиты Основание имеет большое значение для бетонной плиты, поскольку нагрузка на бетонную плиту и приложенные нагрузки воспринимаются земляным полотном. При необходимости бетонную плиту можно укладывать поверх естественного грунта без необходимости в дополнительных слоях, при условии, что она чистая и поддается уплотнению. В этом случае единственной проблемой станет неправильный дренаж почвы. Если почва влажная из-за дождя или по какой-либо другой причине, ее нельзя должным образом уплотнить и выровнять, и невозможно будет получить подходящий сорт. На проектной площадке выкапывают холмы и засыпают ямы, а затем уплотняют всю территорию, чтобы подготовить земляное полотно к нагрузкам от основания и бетонного пола. Объем работ, необходимых для подготовки земляного полотна, зависит от различных типов грунтов, а именно: органических, гранулированных и связных грунтов.

    Рис. 1: Основание для бетонной плиты

    Органическая почва наименее желательна, потому что она не может быть уплотнена и, следовательно, должна быть удалена с участка. Гранулированный грунт обладает максимальной несущей способностью и легко уплотняется. Связный грунт не обеспечивает такой несущей способности, как гранулированный грунт. кроме того, он может страдать от усадки и оседания и почти не уплотняется во влажном состоянии. Наконец, связный грунт требует больших усилий, чтобы сделать его пригодным для основания бетонного пола.

    2. Несущая способность грунтового основания Как правило, вес бетонной плиты толщиной 15 см составляет около 3,6 кН/м2, а временная нагрузка на бетон в соответствии с Международными жилищными нормами колеблется от 0,96 кН/м2 до 2,9 кН/м2. Следовательно, общая нагрузка на земляное полотно составляет около 6 кН/м2. Сообщается, что допустимое давление почвы для чистой песчаной почвы составляет около 95 кН/м2, а для более слабой почвы, такой как ил или мягкая глина, составляет примерно 20 кН/м2. Таким образом, можно сделать вывод, что допустимое давление грунта на бетонную плиту не вызовет никаких проблем. Тем не менее, земляное полотно должно быть однородным, чтобы избежать образования трещин в плите из-за изгиба. Это может быть достигнуто за счет распознавания участков выемки и насыпи и надлежащего уплотнения грунтового основания.

    3. Стратегии улучшения грунтового основания Как правило, все типы грунта, будь то природный грунт или засыпка, используемая для основания бетонной плиты, нуждаются в определенной степени улучшения, и для достижения этой цели можно использовать следующие методы:

    1. Уплотнение почвы.
    2. Стабилизация грунта; Портландцемент, хлорид кальция или известь смешивают с почвой, после чего ее уплотняют.
    3. Выкопанное земляное полотно, смешать его с гравием, затем приложить усилия по уплотнению.

    4. Основание для бетонной плиты Основание представляет собой слой гравия, который является довольно дешевым материалом, укладываемым поверх земляного полотна. Размещение подстилающего слоя является необязательным и служит рабочей платформой для строительства плиты и обеспечивает более равномерную поддержку плиты. По мере увеличения толщины подстилающего слоя увеличивается предельная несущая способность плиты. Следовательно, проектировщик должен выбрать толстое основание, если приложенная нагрузка велика. Помимо несущей нагрузки на плиту, подстилающее основание прерывает капилляр и предотвращает движение воды из подземных вод в плиту.

    Рис. 2: Укладка бетонного основания

    5. Материалы для основания и строительства основания  Существует несколько типов грунта, которые можно использовать для строительства земляного полотна и подстилающего слоя. Однако некоторые типы обеспечивают наиболее желаемый результат. Различные типы грунта для земляного полотна и подстилающего слоя включают:

    1. Для земляного полотна природный грунт на строительной площадке или засыпка доставляется на строительную площадку.
    2. Для основания используется гранулированный материал.

      Рис. 3: Материалы основания

    6. Насыщенное или замороженное основание и основание

    Возможно, что основание и земляное полотно пропитаются водой из-за дождей или заморозков до начала бетонирования. В этом случае основание превратится в мягкий слой, который может не подходить для поддержки бетона. Пригодность подстилающего слоя для несущего бетона проверяется контрольной прокаткой. Он предполагает проезд по основанию непосредственно перед началом бетонирования. Если шины проседают более чем на 12,7 мм, основание нуждается в улучшении и повторном уплотнении. Супервайзер должен искать колеи или накачки во время контрольной прокатки. В соответствии с ACI 302.1 первое происходит, когда поверхность подстилающего слоя влажная, содержание влаги более чем на три процентных пункта выше оптимального, тогда как перекачивание происходит, когда поверхность подстилающего слоя сухая, а нижележащий грунт влажный.

    7. Последовательность строительства земляного полотна и подстилающего слоя

    1. Удаление поверхностной растительности и верхнего слоя почвы
    2. Выемка возвышенностей марки
    3. Подготовка и уплотнение основания
    4. Привезенные материалы, если естественная несущая способность почвы недостаточна.
    5. Компактная засыпка земляного полотна
    6. Платформа Place и Compact

    8. Оборудование для уплотнения
    1. Гравий и песок лучше всего уплотнять барабанным катком или виброплитой.
    2. Связный грунт лучше всего уплотнять с помощью вибрирующего катка или трамбовки.
    3. Для небольших проектов или вокруг краев, труб или колонн виброплита обеспечивает хорошее уплотнение песка или гравия.

    Рис. 4: Уплотнение подстилающего слоя

    9. Влияние некачественного основания и подготовки основания

    1. Осадка.
    2. Различная толщина бетонной плиты.
    3. Плохой дренаж.
    4. Растрескивание.

    Опрос по основанию и основанию бетонной плиты
