Какие виды маркировки плит перекрытия существуют?

Главная > Бетон > ЖБИ >

Дата: 12.09.2014

Плиты перекрытия пустотного настила используются для различных многоэтажных строений (торговых, промышленных, гаражей) с целью создания устойчивого пола, который выдержит нагрузку от находящегося в строении оборудования и мебели. Основной задачей является обеспечение устойчивости самого комплекса, создание изоляции от потери тепла и лишнего шума. В изделии имеются продольные пустоты с круглым сечением (в некоторых случаях они имеют другую форму). Изготавливается материал таким образом, что нижняя часть готова к отделке и служит потолком, а верхняя часть — основанием пола. Маркировка плит перекрытия применяется для отличия продукции между собой и сообщения об ее свойствах.

Виды плит
У строительного материала существует своя маркировка птм. Все изделия обозначаются буквами и цифрами, которые разделены между собой дефисом — это принято в качестве стандарта и распространяется на всю продукцию не зависимо от производителя.

Буквенные обозначения расшифровываются следующим образом:

• ПК – обычная бетонная плита, которая внутри имеет круглые пустоты,
• НВ – с однорядным армированием;
• НКВ – с двухрядным армированием;
• 4НВК – с четырехрядным армированием.

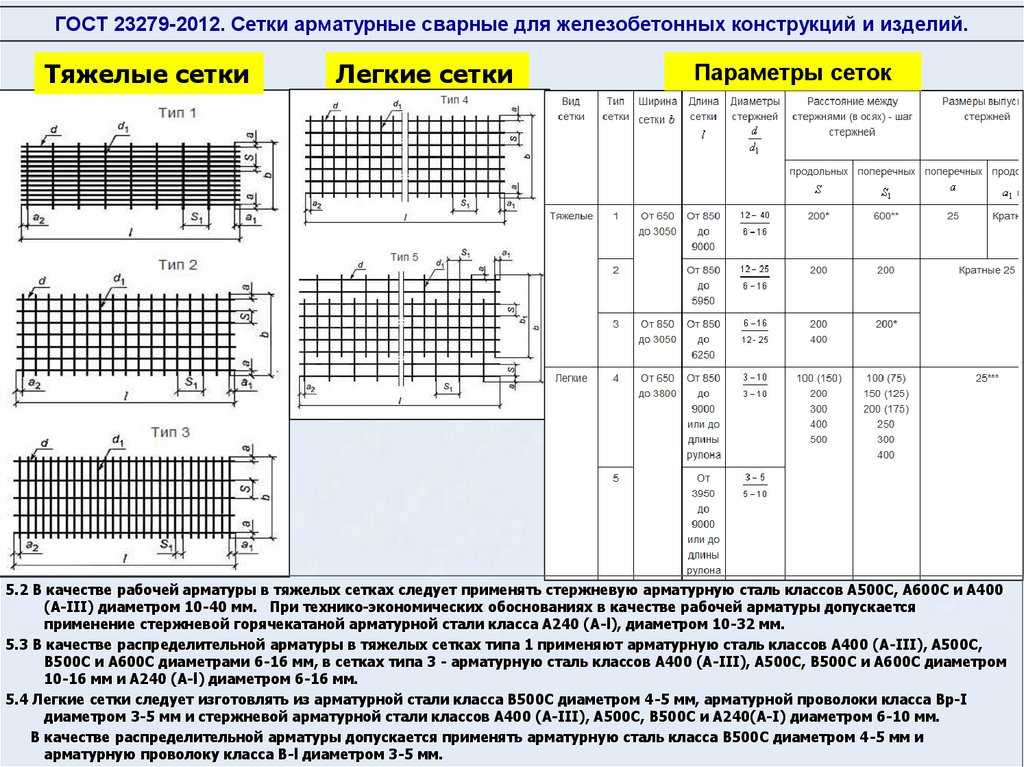

Армирование – это увеличение несущей способности перекрытия, а также увеличение основных его свойств: прочности и надежности.

Расшифровка маркирования
Маркировка делит изделия на группы. Благодаря ей можно с легкостью определить размер (длину и ширину) без каких-либо манипуляций. Но если произвести вычисление габаритов достаточно просто, то определить нагрузку, которую способно выдержать перекрытие, на глаз очень проблематично. Поэтому в производстве и реализации без такой градации не обойтись.

Первые буквы характеризуют тип, то есть, к какому виду относиться этот строительный элемент, например, ПК, ПБ, НВ. Следом идут цифры, которые отделены дефисом, они говорят о том, какая присутствует длина, ширина у плиты перекрытия пк и пб, то есть характеризуют габариты. Все обозначения указаны в дециметрах и округлены до целого числа.

Такое разграничение подразумевает не только тип и размеры, но и показывает, какая нагрузка допустима. Показатель выражается в килопаскалях, то есть килограмм – сила на 1 м2, а также отображается порядковый номер по несущей способности. Эта цифра является ключевой, так как позволяет определить область применения изделия.

Не достаточно знать теорию маркирования, необходимо еще и уметь расшифровывать формулы, в которых заключены характеристики стройматериала.

Приведем пример:

Маркировка ПБ 15-12-8 расскажет о том, что:

• ПБ – вид;
• 15 – длина в дециметрах;
• 12 – ширина;
• 8 – разрешенная нагрузка на деталь.

На всех представленных на рынке изделиях присутствует такая зашифрованная характеристика. Разобравшись в одной, можно свободно ориентироваться в остальных. Размеры могут быть как стандартными, так и выполненными по индивидуальному заказу, все зависит от пожелания клиента и его потребностей (составленного проекта).

Маркировка пустотных плит позволяет отличать материалы друг от друга, определять их размеры и показатель нагрузки. Стоимость может варьироваться в зависимости от вида, способа изготовления и возможности применения в различных областях. К примеру, плита марки ПБ стандартных размеров может производиться по методике непрерывного формирования на длинном стенде. Предназначена она для создания опоры с двух сторон. Сегодня появились новые технологии производства такой детали, цена на них будет несколько выше, а сфер использования больше.

1. Плиты перекрытия марки ПБ используются для помещений с большой площадью: складов, торговых павильонов, гаражей, торговых центров, их удобно использовать в каркасном и каркасно-монолитном строительстве. Они отвечают всем требованиям и стандартам, а для более комфортной транспортировки и монтажа во время строительства предусмотрены специальные петли. Цена плит перекрытия ж/б многопустотных может отличаться по многим показателям, в зависимости от размеров, объема, производителя. Изготавливаются из тяжелого бетона и отличаются водонепроницаемостью, морозостойкостью и высокой прочностью.
2. Маркировка ребристых плит НВ, НВК, 4НВК говорит о том, что их можно применять для строительства жилых помещений и общественных зданий. Угловое и продольное распиливание позволяет получить настил практически любой длины и ширины, а также нужной конфигурации. Они отличаются высокой прочностью, морозостойкостью и огнестойкостью. Установку производят, используя двухпетлевые канатные стропы, а вот подъемные и закладные детали в них не предусматриваются.
3. Марка ПК, как и все виды плит перекрытия, имеет свои особенности и область применения. Они широко используются для строительства многоэтажных жилых домов, складов, павильонов и производственных помещений. Конструкция перекрытий из многопустотных плит будет отличаться высокой прочностью, устойчивостью к перепадам температур, надежностью, морозостойкостью и огнеупорностью.

Благодаря обозначениям можно определиться не только с видом, но и с размерами и уровнем нагрузки. Многие задают вопрос: «сколько выдерживает плита перекрытия?» — ответом будет последняя цифра в формуле. Маркировка служит личной характеристикой для каждой произведенной единицы и позволяет легко определиться с выбором.
Средняя стоимость в Москве

*Цена может варьироваться в зависимости от параметров плиты: объема, веса и площади.

для чего необходима и зачем нужно знать все обозначения и расшифровку, основные типы и размеры разных марок конструкций

Основным строительным материалом является бетон, из которого производят элементы зданий различной прочности и назначения (фундаментные блоки, стены, лестничные марши и т. д.).

Горизонтальные плиты перекрытия – это специальные бетонные конструкции несущего типа, предназначенные для разделения этажей.

Отличаются технологией производства и качественными показателями. В соответствии с действующим ГОСТ 23009-2016, вся информация должна наноситься производителем на бетонные перекрытия в виде буквенно-числовой маркировки.

В публикации детально рассмотрим данные, из которых состоит стандартная и дополнительная маркировка.

Содержание

• 1 Основные типы конструкций
• 2 Для чего нужно ставить марку?
• 3 Зачем нужно знать все обозначения?
• 4 Какие данные включает?
  • 4.1 Дополнительные отметки
• 5 Как расшифровать буквенно-цифровой код?
• 6 Заключение

Основные типы конструкций

Классификация осуществляется в соответствии с типом конструкции. Перечислим виды перекрытий:

1. Пустотные – бетонные плиты с наличием технологических полостей, позволяющие получить максимальные тепло- и шумоизоляционные показатели. Подходят для возведения зданий различного назначения и этажности. С изменением диаметра пустот, изменяются основные характеристики плит (прочность, масса, максимальная величина возможной нагрузки и т. д.).
2. Монолитные – самый прочный тип перекрытия, не имеющий технологических полостей, дополнительно усиленный армирующим слоем. Для их производства используются бетонные смеси высоких марок. Благодаря повышенным нагрузкам применяются в строительстве высотных сооружений, в которых прочность перекрытия является определяющим фактором.
3. Ребристые – предназначаются для обустройства различных типов кровли.

Для чего нужно ставить марку?

Маркировка позволяет узнать основные технические характеристики бетонных перекрытий, чтобы правильно подбирать их в соответствии с назначением и предполагаемой величиной нагрузки.

Важно! Все параметры, отображаемые в марке, являются универсальной информацией. Основные правила маркировки должны соблюдаться производителями железобетонных изделий. Внесение самостоятельных изменений не допустимо.

Правила нанесения обозначений на бетонные перекрытия, используемые в строительных работах, утверждены ГОСТ 23009. Информация, содержащаяся в марке, позволяет подобрать необходимый тип конструкции исходя из ее основных параметров (конструкция, габариты, масса, прочность).

Зачем нужно знать все обозначения?

Правильно определить конфигурацию и качественные характеристики поможет соответствующая маркировка.

Каждый тип бетона имеет свои технологические особенности и свойства, отличается качественными показателями сырья, из которого он изготовлен.

На этапе проектирования зданий и сооружений различного назначения, учитываются все типы строительных материалов, используемые в процессе выполнения монтажных работ. Только изучив основные правила маркировки плит, отображенные стандартные и дополнительные данные, можно правильно рассчитать конфигурацию перекрытий.

Какие данные включает?

Марка бетонной плиты – это буквенно-числовое обозначение, которое отражает основные параметры материала и его тип, позволяющие проектировщику корректно определить уровень надежности и прочности изделия.

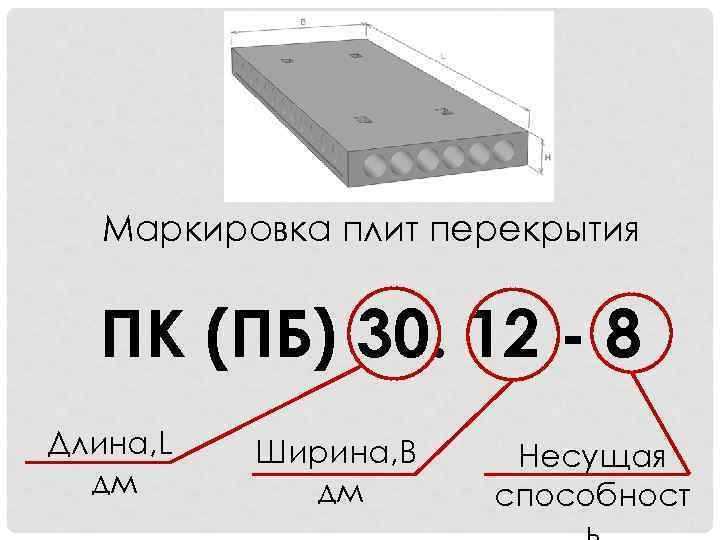

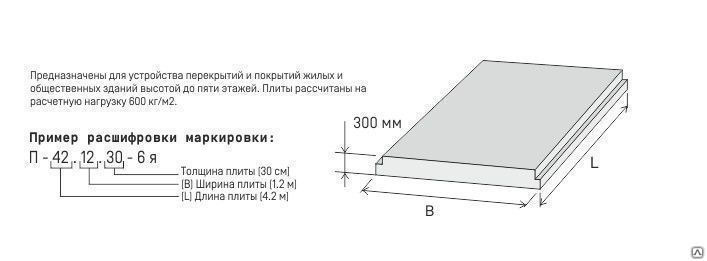

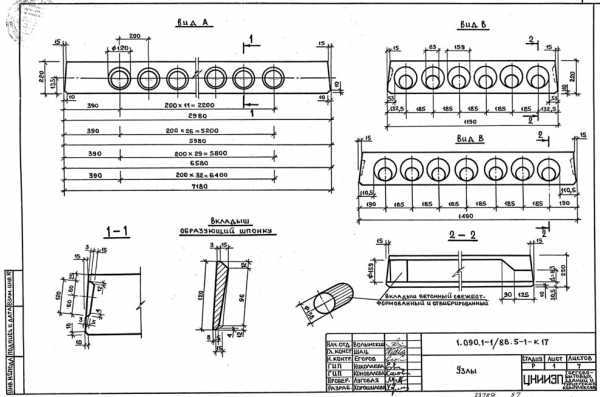

Расшифруем стандартную маркировку на примере ПК63. 10-8. AтVта

• Две первые буквы — обозначается вид строительного элемента. ПК – плита перекрытия.
• 63 – ее длина, измеряемая строго в дециметрах. Длина всегда меньше на 20 мм, в отличие от указанного значения в маркировке. Соответственно, реальная длина изделия составляет 62,8 дм (6280 мм).
• 10 – это ширина элемента в дециметрах. Реальная ширина плиты на 10 мм меньше, и составляет 90 дм (900 мм). Эти особенности маркировки следует всегда учитывать при подборе необходимых строительных материалов.
• Число 8 обозначает максимальную величину нагрузки, прилагаемой к несущей поверхности. Единица измерения этого параметра – центнер на квадратный метр. Следовательно, максимальная нагрузка, будет составлять примерно 800 кг/м², что является неплохим показателем прочности.
• АтVта – говорит о наличие в изделии армирования, для увеличения его надежности и прочности.

Помимо этого, в маркировке могут содержаться дополнительные литеры:

• «т» — означает, что при производстве элемента использовался тяжелый бетон. В результате этого, удается добиться максимальной прочности и улучшить все эксплуатационные характеристики.
• «а» — в технологических полостях плит находятся дополнительные уплотнительные вкладыши.

Знание основного порядка маркировки строительных изделий поможет определить их тип, габаритные размеры, величину максимальной нагрузки и т. д.

Дополнительные отметки

Все типы плит отличаются количеством точек опоры, толщиной, диаметром технологических пустот и расстоянием между ними. Конструктивные особенности строительных изделий подразумевают их расположение на несущих стенах зданий. Они могут иметь от двух до четырех точек опоры. Поэтому, дополнительные буквы в маркировке, обозначают количество опор:

1. 2ПКТ – три точки опоры.
2. 2ПКК – четыре.

Дополнительные обозначения строительных изделий указываются в виде краткой информации, размещаются на боковых поверхностях, и разделяются на три блока:

Обозначением «ПБ» отмечают строительные материалы, произведенные по технологии непрерывного формования. О наличии грушевидных пустот свидетельствует маркировка «ПГ».

Как расшифровать буквенно-цифровой код?

Расшифруем основную информацию, которую указывают производители на своих изделиях:

В соответствии с типом технологических пустот, плиты перекрытия имеют следующий вид обозначения:

Заключение

Информация, которая содержится в маркировке, полностью описывает качественные характеристики бетонных плит перекрытия, используемых во всех отраслях промышленности для возведения различных объектов и жилых многоэтажных домов. Благодаря этому, на этапе проектирования, можно правильно подобрать необходимый материал.
