Маркировка дорожных плит: ГОСТ, расшифровка маркировки, марки плит для дороги

Маркировка дорожных плит должна выполняться согласно ГОСТ 21924.0-84.

Общие требования к маркировке

Текст состоит из буквенно-цифровых символов, разделяемых дефисами и точками. Он должен содержать:

  • марку изделия;
  • наименование фирмы-изготовителя либо товарный знак;
  • штамп проверки техническим контролем предприятия;
  • дату изготовления плиты;
  • информацию о массе изделия (если она превышает 0,8 т).

На плите также необходимо наличие монтажных знаков, указывающих:

  • места строповки;
  • центр тяжести;
  • точки опирания плиты при складировании в стеллаж;
  • установочные риски.

Надписи и знаки должны быть хорошо видимыми при хранении изделий, поэтому их следует наносить на торцевые поверхности.

Маркировка дорожных плит должна выполняться следующими способами:

  1. краской через трафарет;
  2. штампом;
  3. маркировочной машиной;
  4. штампованием, наносимым при изготовлении изделия.

Допускается наносить маркировку от руки специальным карандашом на неостывший бетон или краской. Её цвет должен быть чёрным или тёмным с добавлением других тонов. Краски должны быть быстросохнущими, водостойкими, не разрушающимися при низких температурах, стойкими к истиранию.

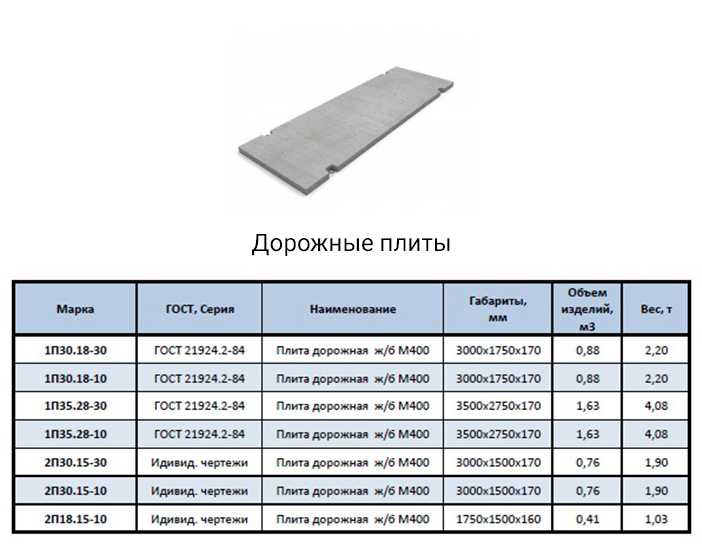

Расшифровка маркировки дорожных плит

Марка дорожной плиты состоит из пяти основных групп символов, например, 2П30.18-30. Первая группа указывает на назначение изделия, состоит из цифр 1 или 2. Единица обозначает плиту для постоянных дорог, цифра 2 указывает на принадлежность к изделиям для временных дорог.

Второй символ — буквенный, он обозначает форму изделия:

  • П — прямоугольная;
  • ПБ — такая же, но с одним совмещённым бортом; ПББ — с двумя совмещёнными бортами;
  • ПТ — форма трапеции;
  • ПШ — плита шестиугольная, имеет модификации ПШД, ПШП, ДШП, ПШШ, представляющие по форме её
  • половинки разной конфигурации.

Совмещённый борт — это выступ высотой 150 мм на нижней поверхности плиты (в ПБ — на одной длинной стороне, в ПББ — на двух коротких). Шестиугольные плиты применяются и производятся очень редко.

Следующие две группы символов, разделяемых точкой — это округлённый размер плиты в дециметрах. В приведенном выше примере цифры 30.18 обозначают длину 3 м, ширину 1,75 м.

В трапециевидных и шестиугольных указывается только один размер:

  • для ПТ это длина, например, 55 обозначает 5,5 м;
  • для ПШ это размер стороны, например, 12 обозначает 1,16 м.

Пятая группа, отделённая от предыдущих дефисом, обозначает допустимую нагрузку на плиту в тоннах.

В обозначении предварительно напряжённых плит после допустимой нагрузки дополнительно указывают класс арматурной стали, например АIV.
Маркировка 1П60.18-30АV соответствует дорожной плите для постоянных дорог размером 6 м Х 1,75 м, с допустимой нагрузкой 30 т и арматурой IV класса.

Маркировка по ГОСТ 25912.1

По этому стандарту выпускают ПАГ — плиты аэродромные гладкие. По показателям
прочности и долговечности их нередко используют и в качестве дорожных.

Условное обозначение этих изделий включает наименование (ПАГ), толщину плиты в сантиметрах (от 14 до 20) и класс напрягаемой арматурной стали (А-IV, А-IVC, Ат-IV). Пример: ПАГ-14V — плита ПАГ толщиной 14 см из арматуры класса V.

Маркировка по ГОСТ Р 56600-2015

Норматив распространяется на дорожные плиты из железобетона с предварительно напряжённой арматурой.

Маркировка плиты дорожной ПДН, соответствующей стандарту, состоит из цифры 1 или 2 (для постоянных или временных дорог), букв ПДН — плита дорожная напряжённая, чисел от 14 до 18, обозначающих толщину в сантиметрах. Пример: 1ПДН — 14.
Существуют и другие типы маркировок дорожных плит, выпускаемых по иным стандартам и ТУ.

для чего необходима и зачем нужно знать все обозначения и расшифровку, основные типы и размеры разных марок конструкций

Основным строительным материалом является бетон, из которого производят элементы зданий различной прочности и назначения (фундаментные блоки, стены, лестничные марши и т. д.).

Горизонтальные плиты перекрытия – это специальные бетонные конструкции несущего типа, предназначенные для разделения этажей.

Отличаются технологией производства и качественными показателями. В соответствии с действующим ГОСТ 23009-2016, вся информация должна наноситься производителем на бетонные перекрытия в виде буквенно-числовой маркировки.

В публикации детально рассмотрим данные, из которых состоит стандартная и дополнительная маркировка.

Содержание

  • 1 Основные типы конструкций
  • 2 Для чего нужно ставить марку?
  • 3 Зачем нужно знать все обозначения?
  • 4 Какие данные включает?
    • 4.1 Дополнительные отметки
  • 5 Как расшифровать буквенно-цифровой код?
  • 6 Заключение

Основные типы конструкций

Классификация осуществляется в соответствии с типом конструкции. Перечислим виды перекрытий:

  1. Пустотные – бетонные плиты с наличием технологических полостей, позволяющие получить максимальные тепло- и шумоизоляционные показатели. Подходят для возведения зданий различного назначения и этажности. С изменением диаметра пустот, изменяются основные характеристики плит (прочность, масса, максимальная величина возможной нагрузки и т. д.).
  2. Монолитные – самый прочный тип перекрытия, не имеющий технологических полостей, дополнительно усиленный армирующим слоем. Для их производства используются бетонные смеси высоких марок. Благодаря повышенным нагрузкам применяются в строительстве высотных сооружений, в которых прочность перекрытия является определяющим фактором.
  3. Ребристые – предназначаются для обустройства различных типов кровли.

Для чего нужно ставить марку?

Маркировка позволяет узнать основные технические характеристики бетонных перекрытий, чтобы правильно подбирать их в соответствии с назначением и предполагаемой величиной нагрузки.

Важно! Все параметры, отображаемые в марке, являются универсальной информацией. Основные правила маркировки должны соблюдаться производителями железобетонных изделий. Внесение самостоятельных изменений не допустимо.

Правила нанесения обозначений на бетонные перекрытия, используемые в строительных работах, утверждены ГОСТ 23009. Информация, содержащаяся в марке, позволяет подобрать необходимый тип конструкции исходя из ее основных параметров (конструкция, габариты, масса, прочность).

Зачем нужно знать все обозначения?

Правильно определить конфигурацию и качественные характеристики поможет соответствующая маркировка.

Каждый тип бетона имеет свои технологические особенности и свойства, отличается качественными показателями сырья, из которого он изготовлен.

На этапе проектирования зданий и сооружений различного назначения, учитываются все типы строительных материалов, используемые в процессе выполнения монтажных работ. Только изучив основные правила маркировки плит, отображенные стандартные и дополнительные данные, можно правильно рассчитать конфигурацию перекрытий.

Какие данные включает?

Марка бетонной плиты – это буквенно-числовое обозначение, которое отражает основные параметры материала и его тип, позволяющие проектировщику корректно определить уровень надежности и прочности изделия.

Расшифруем стандартную маркировку на примере ПК63. 10-8. AтVта

:

  • Две первые буквы — обозначается вид строительного элемента. ПК – плита перекрытия.
  • 63 – ее длина, измеряемая строго в дециметрах. Длина всегда меньше на 20 мм, в отличие от указанного значения в маркировке. Соответственно, реальная длина изделия составляет 62,8 дм (6280 мм).
  • 10 – это ширина элемента в дециметрах. Реальная ширина плиты на 10 мм меньше, и составляет 90 дм (900 мм). Эти особенности маркировки следует всегда учитывать при подборе необходимых строительных материалов.
  • Число 8 обозначает максимальную величину нагрузки, прилагаемой к несущей поверхности.
    Единица измерения этого параметра – центнер на квадратный метр. Следовательно, максимальная нагрузка, будет составлять примерно 800 кг/м2, что является неплохим показателем прочности.
  • АтVта – говорит о наличие в изделии армирования, для увеличения его надежности и прочности.

Помимо этого, в маркировке могут содержаться дополнительные литеры:

  • «т» — означает, что при производстве элемента использовался тяжелый бетон. В результате этого, удается добиться максимальной прочности и улучшить все эксплуатационные характеристики.
  • «а» — в технологических полостях плит находятся дополнительные уплотнительные вкладыши.

Знание основного порядка маркировки строительных изделий поможет определить их тип, габаритные размеры, величину максимальной нагрузки и т. д.

Дополнительные отметки

Все типы плит отличаются количеством точек опоры, толщиной, диаметром технологических пустот и расстоянием между ними. Конструктивные особенности строительных изделий подразумевают их расположение на несущих стенах зданий. Они могут иметь от двух до четырех точек опоры. Поэтому, дополнительные буквы в маркировке, обозначают количество опор:

  1. 2ПКТ – три точки опоры.
  2. 2ПКК – четыре.

Дополнительные обозначения строительных изделий указываются в виде краткой информации, размещаются на боковых поверхностях, и разделяются на три блока:

1. Основная информация
  • Марка.
  • Данные производителя.
  • Штамп соответствия продукции всем требованиям ОТК.
2. Характеристики
  • Дата производства.
  • Габаритные размеры.
  • Масса.
3. Данные для монтажа
  • Количество точек опоры.
  • Установочные риски.
  • Верх изделия.
  • Места крепления строп.

Обозначением «ПБ» отмечают строительные материалы, произведенные по технологии непрерывного формования. О наличии грушевидных пустот свидетельствует маркировка «ПГ».

Как расшифровать буквенно-цифровой код?

Расшифруем основную информацию, которую указывают производители на своих изделиях:

ОбозначениеРасшифровка
П, ПП, ПТСМонолитные полнотелые перекрытия
ПГ, ПРРебристая конструкция сплошного типа
ПВРебристая конструкция с технологическими вентиляционными каналами
ПС, ПФАналогичный тип изделия, имеющий дополнительные отверстия для монтажа осветительных приборов
ПЛРебристая плита, предназначенная для обустройства облегченных типов кровли
ПОВ, ПОЛ, ПОС, ПОФПлиты для перекрытия сводов и арок

В соответствии с типом технологических пустот, плиты перекрытия имеют следующий вид обозначения:

МаркировкаТолщина, ммТип технологических полостей
Расстояние между центрами полостей, ммДиаметр технологических полостей, мм
1ПК220Круг185159
2ПК140
3ПК127
4ПК260Круг, имеющий дополнительные вырезы по контуру в верхней части159
5ПККруг235180
6ПК233203
7ПК160139114
ПГ260Грушевидная форма
Зависит от параметров оборудования, которое участвует в формовке
ПБ220Производятся по технологии непрерывной формовки

Заключение

Информация, которая содержится в маркировке, полностью описывает качественные характеристики бетонных плит перекрытия, используемых во всех отраслях промышленности для возведения различных объектов и жилых многоэтажных домов. Благодаря этому, на этапе проектирования, можно правильно подобрать необходимый материал.

Уровень готового пола — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 27 декабря 2022

См вся история

  • 1 Что такое чистый уровень пола?
  • 2 Как выражается уровень чистового пола?
  • 3 В чем преимущества измерения уровня готового пола?
  • 4 Статьи по теме Проектирование зданий

Чистый уровень пола (FFL) относится к самой верхней поверхности пола после завершения строительства, но до нанесения какой-либо отделки. Так, в бетонном строительстве это может быть самая верхняя поверхность стяжки, а в деревянном строительстве FFL будет обозначать верхний уровень половых досок, ДСП или фанерного настила.

Уровень готового пола не учитывает какие-либо нанесенные покрытия, поскольку они могут быть добавлены владельцами, жильцами или арендаторами, будут различаться по толщине, например, толстый ковер с ворсистым ворсом имеет другую толщину, чем ламинированный пол, и может быть заменены.

Уровень пола и другие вертикальные размеры обычно выражаются в метрах с точностью до трех знаков после запятой, например, FFL 16 550. На строительных чертежах (планах, разрезах и фасадах) уровень готового пола может быть обозначен аббревиатурой «FFL 27 000», при этом цифра с суффиксом обозначает уровень в метрах над определенным исходным уровнем (обычно за пределами уровня земли или уровня первого этажа). Этажом выше может быть 31 000 французских франков, а этажом ниже — 23 000 французских франков.

В некоторых крупных проектах исходные данные задания могут быть связаны с исходными данными артиллерийских орудий — высотой среднего уровня моря, взятой из контрольной точки в Ньюлине в Корнуолле. Там, где существует вероятность отрицательного исходного числа, знак минус может быть неправильно истолкован или вызвать путаницу, если он включен в данные FFL. В этих обстоятельствах может быть введен временный контрольный показатель (ВВМ), чтобы убедиться, что все остальные уровни положительные.

Чтобы различать существующие и предполагаемые (будущие построены) уровни, последние обычно имеют прямоугольник вокруг цифр. Кроме того, цифры могут быть рядом или над стрелкой, указывающей на 9.0035 уровень готового пола . На плане точное место, где применяется цифра, обычно обозначается знаком «х».

Поскольку каждый этаж будет иметь разный уровень, значения FFL будут получены в результате измеренного обследования и служат для подтверждения того, что:

  • Уровни пола правильные и построены согласно плану.
  • Вычитая один уровень этажа, скажем, из уровня выше, можно получить высоту этажа от FFL к FFL.
  • Они указывают уровни относительно уровня земли, соседних зданий или других зданий на участке. Это особенно полезно, когда между зданиями должны быть построены физические связи, пандусы или пешеходные дорожки.
  • Цифры FFL могут быть перенесены на фасады, чтобы указать относительные уровни пола и их отношение к фасаду.
  • Ослепление.
  • Пол купе.
  • Плавающий пол.
  • Определение этажа.
  • Изоляция пола.
  • Нагрузка на пол.
  • Дефекты пола.
  • Плита перекрытия.
  • Изоляция цокольных этажей.
  • Фальшпол.
  • Разделительный пол.
  • Подпружиненный пол.
  • Подвесной потолок.
  • Типы напольных покрытий.
  • Доля
  • Добавить комментарий
  • Отправьте нам отзыв
  • Посмотреть история комментариев

Как спроектировать плоскую плиту?

БЛОГ НОВОСТИ И ТЕНДЕНЦИИ

ОБЗОР

Плоская плита представляет собой двустороннюю железобетонную плиту, которая обычно не имеет балок и ферм, а нагрузки передаются непосредственно на несущие бетонные колонны.



Плоская плита представляет собой двухстороннюю железобетонную каркасную систему, в которой используется плита одинаковой толщины, простейшая из конструктивных форм. Плоская плита представляет собой двухстороннюю армированную конструкционную систему, которая включает в себя либо откидные панели, либо капители колонн на колоннах, чтобы выдерживать более высокие нагрузки и, таким образом, обеспечивать более длинные пролеты.



1. Преимущества плоской плиты



1. Гибкость планировки помещения

   — Перегородки можно размещать где угодно.

   — Предлагает владельцу различные планировки комнат.

   — Подвесные потолки можно не использовать.

2. Упрощение размещения армирования

   — Поскольку детали армирования плоской плиты просты, его проще разместить

3. Простота установки каркаса.

   — Каркас большого стола можно использовать в плоской плите

4. Высота здания может быть уменьшена.

   — Высота этажа может быть уменьшена и, следовательно, высота здания будет уменьшена.

   — Можно сохранить примерно 10 % вертикального элемента.

   — Нагрузка на фундамент также уменьшится.

5. Меньше времени на строительство

   — Использование каркаса большой таблицы помогает сократить время на строительство







2. Что такое заглавная часть столбца и откидная панель?



Использование оголовков колонн (капитальных):

⋅ Прочность плоской плиты на сдвиг увеличивается за счет использования оголовков колонн.

⋅ Оголовки колонн уменьшают чистый или эффективный пролет и, следовательно, уменьшают момент в плоском перекрытии.



Использование откидных панелей:

⋅ Откидные панели повышают прочность на сдвиг плоских плит перекрытия.

⋅ Откидные панели увеличивают допустимый отрицательный момент плоской плиты.

⋅ Откидные панели уменьшают прогиб за счет придания жесткости плоским плитам.





3. Как создать плоскую плиту в nGen



3.1. Определить толщину плоской плиты





[ACI 318M-14]

Таблица 8.3.1.1 — Минимальная толщина ненапряженных двусторонних плит без внутренних балок (мм)

При использовании fy=420 МПа,

В случае плоской плиты с откидной панелью, толщина плиты = L n /36 = 7,0 м/36 = 0,194 м → Применить0,20 м

* В этом примере я установлю откидные панели

В случае плоской плиты без откидной панели толщина перекрытия = Ln/ 33 = 7,0 м / 33 = 0,212 м → применить 0,22 м





3.2. Создайте плоскую плиту в nGen



Элемент > Плоская/пластинчатая конструкция > Плоская плита

❶ Выберите Набор элементов.

❷ Выберите набор историй.

❸ Выберите Толщину 0,2 м.

❹ В качестве типа создания выберите «by Draw».

❺ Щелкните угловую точку целевой области.
