Технические характеристики плит перекрытия ЖБИ

Существует два основных вида применяемых плит перекрытия. Это обычные круглопустотные железобетонные плиты перекрытия, а также приобретающие популярность панели безопалубного формования, так называемые экструзионные панели. Что это за панели? Давайте разберемся более подробно и посмотрим в чем их особенность и на что следует обращать внимание при выборе того или иного ЖБ изделия.

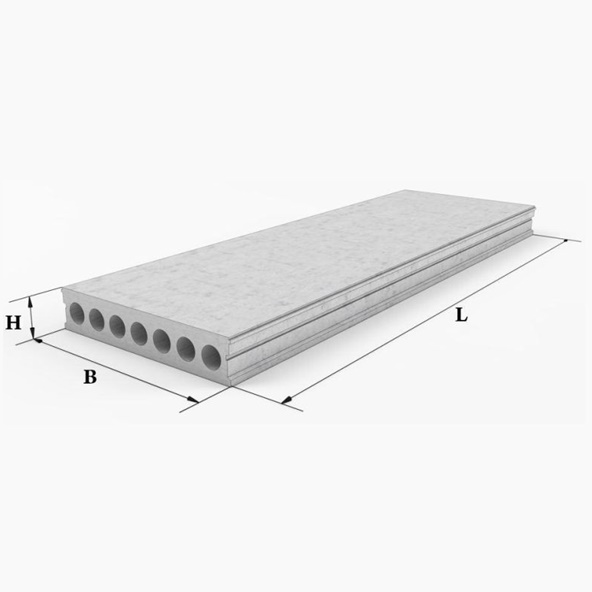

Размеры плит перекрытия ПК

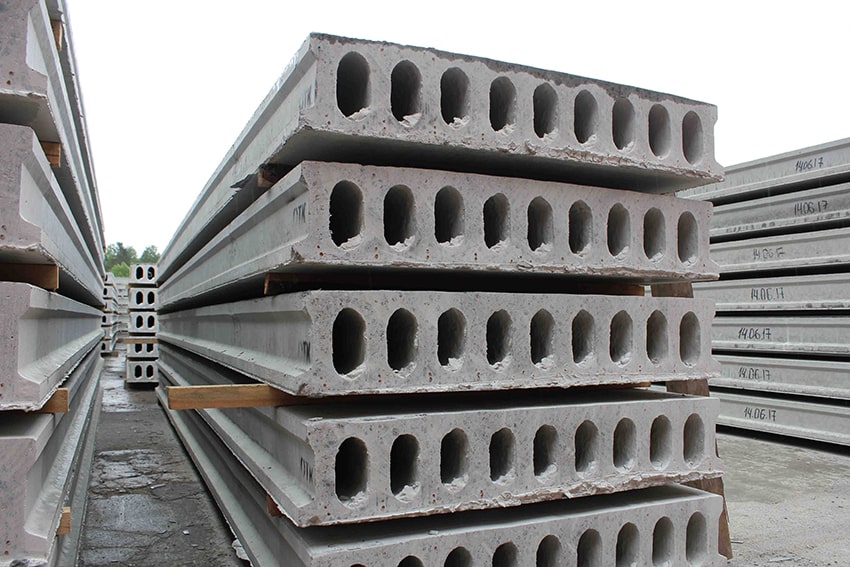

Первое, что необходимо сказать — самыми распространенными плитами перекрытия  являются круглопустотные плиты.

Существуют три основные ширины — 1; 1,2; 1,5 метра. Для расчетов нужно понимать, что реальная ширина на 1 см меньше от заявленной. Самая распространенная ширина — 1,2 метра. Длина плиты перекрытия может иметь значение от 1,5 до 9 метров с шагом 10 см. В то же время, реальная длина на 2 см меньше. Стандартная высота 22 см.

Если же мы откроем каталог по экструдерным плитам, то увидим, что производители предлагают массу вариантов конструкций плит.

Они могут быть различной высоты: 220; 320; 400; 500 мм. По ширине — 1 метр или 1,2 метра. Также существует три варианта армирования: А; Б; В. Длина плиты, фактически, может быть любой в зависимости от высоты — до 20 метров.

Нагрузка на плиты перекрытия

Если ранее выпускались круглопустотные плиты перекрытия под такие нагрузки как 400 или 600 килограмм на метр квадратный, то на сегодняшний день минимальное значение нагрузки составляет 800 кг/м2. Это совершенно не случайно, поскольку разница в цене не имеет существенных отличий, и производителям не было смысла поддерживать слишком широкую номенклатуру плит по нагрузке.

Как правило, стандартная средняя нагрузка на перекрытие в жилом доме на квадратный метр пола составляет от 100 до 200 кг/м2, так что плита перекрытия с индексом 800 в 4 раза перекрывает потребности обычного жилого дома. С другой стороны имея такой запас по прочности появляется возможность опереть на соседние плиты участок монолита, в ситуации, когда нет возможности положить плиту. Например, когда в месте предполагаемого монтажа плиты находится дымоход. В такой ситуации создается опалубка под монолитный участок, а арматура заводится на рядом лежащие плиты перекрытия.

Так же возможна ситуация когда на плиты перекрытия необходимо поставить перегородку между комнатами. Весьма распространенная ситуация. Вот именно в этих случаях нам потребуется дополнительный запас прочности. Для того, чтобы в дальнейшем спать спокойно, перед заказом плит перекрытия для дома, обязательно необходимо убедиться в значениях планируемых нагрузок. Расчетная нагрузка на каждую плиту не должна превышать ее фактический параметр допустимых нагрузок, указанный заводом ЖБИ. Специалисты по строительству и железобетонным конструкциям смогут рассчитать эти значения по проекту вашего строительства.
Просматривая информацию по экструдерным плитам перекрытия следует обратить внимание — при различных значениях этих параметров: высота, ширина, длина, тип армирования — мы получаем совершенно разную допустимую нагрузку на метр квадратный! Например, если на плиту 1,2 метра шириной; 22 см высотой; длиной 4,5 метра и армировании класса А допустимой нагрузкой является 820 кг/м2. Это практически идентично обычной круглопустотной плита перекрытия тех же размеров. Такая же железобетонная плит, но с длиной в 6 метров имеет допустимую нагрузку всего 350 кг/м2. И межкомнатный простенок сверху на такую панель перекрытия уже не поставишь. Для такой плиты перекрытия необходимо армирование минимум класса Б, что даст нам допустимую нагрузку 850 кг/м2.

В принципе, компании реализующие ЖБИ (железобетонные изделия) и экструдерные плиты, в том числе, пошли по пути упрощения восприятия информации для покупателя и самостоятельно подбирают класс армирования, чтобы итоговая допустимая нагрузка была в районе 800 кг/м2. Конечно, покупатель может уточнить нужные ему класс нагрузки и армирования. Так что в прайсах по плитам безопалубного формования у большинства компаний вы встретите знакомую вам по обычным круглопустотным плитам маркировку допустимой нагрузки со значением в 800 кг/м2.

Для высоты 22 см на 1,2 м плиты, таким образом, максимальная длина для обеспечения приемлемой несущей способности будет 8 метров. При армировании класса В такая плита способна нести 740 кг/м2. Можно длиннее, вплоть до 11 метров, но тогда очень тщательно надо просчитывать нагрузку. Или выбрать более высокую плиту. Например следующая плита по высоте — 32 см, то она способна нести нагрузку 800 кг/м2 при длине до 12 метров. Более чем достаточно для крупного коттеджа.

Сборные многопустотные плиты перекрытий и воздухонепроницаемость

Герметичность на уровне пола · 11. август 2021

Когда я посещаю сайты, часто возникают проблемы с пустотелыми плитами; инфильтрация воздуха, соединения, проходы в различных точках их использования. Итак, вот мои мысли о том, как исправить проблемы.

В настоящее время наиболее популярной стратегией является обертывание концов сборных многопустотных плит воздухонепроницаемой мембраной.

Мембрана (или эквивалентный воздухонепроницаемый слой) необходима для конструкций с полыми стенами из-за постоянной циркуляции воздуха в полости. Без мембрана, воздух может проникать в здание через пустотелые блоки и стыки между отдельными плитами перекрытий, что приводит к потерям тепла и энергии

Определенно, это уже не лучшая практика, так как слишком много деталей, которые влияют на окончательные характеристики герметичности.

1. Большинство воздухонепроницаемых мембран не предназначены для этого применения и поэтому могут не выдерживать сопутствующих нагрузок. Это может легко привести к перфорация, обеспечивающая проникновение воздуха в здание.
2. Даже когда вы используете более жесткие материалы для обертывания (например, DPC), вам все равно необходимо заклеивать/заклеивать углы, нахлесты и торцевые детали. Имейте в виду, что это Процедура должна выполняться на месте без какой-либо защиты от атмосферных воздействий.
3. Это не только обертывание многопустотной плиты – соединения внизу и вверху должны быть включены в стратегию воздухонепроницаемости.

• Создайте устойчивый воздухонепроницаемый слой вокруг многопустотной плиты.
• Поиск проникновения в полую стену на уровне подвесного потолка
• Повышение осведомленности о проникновении воздуха среди всех заинтересованных профессий (укладчик блоков, производитель сборных плит, электрик, сантехник, установщик подвесных потолков)
• Проведите предварительное испытание на герметичность, когда у вас еще есть доступ к верхней и нижней части сборной плиты перекрытия.

Мы предпочитаем заделывать пустотные плиты либо на месте с помощью штукатурки, либо закрывать их на месте. производителя на заводе перед доставкой на место.

Иногда инженеры советуют клиентам закрыть вокруг потолочных плит и заполнить оставшееся пространство бетоном. Но это работает только в том случае, если ваша сборная потолочная плита не заканчивается заподлицо с блоком (блок на плоскости или шириной 150 мм). блок обязателен).

Это чистый перебор?

Куда должен попасть воздух, когда я все завернул и запечатал?

То, что вы видите на изображении, — это проникновение воздуха через просверленное отверстие, вероятно, сделанное установщиком металлической рамы для подвесного потолка. клиент уделил все необходимое внимание герметизации сборных многопустотных плит и прилегающих участков.

Мой строитель обеспокоен тем, что он будет задерживать воду в пустотелых сердечниках, закрывая концы жесткими материалами, такими как гипс или бетон.

Это может произойти, даже если вы оборачиваете плиты воздухонепроницаемой мембраной, как вы можете видеть в коротком видео.

Мне посоветовали использовать монтажную пену с закрытыми порами для герметизации под плитами Ducon.

Мы не совсем уверены, создает ли аэрозольная пена прочный воздухонепроницаемый слой. Если вы хотите использовать эту технологию, убедитесь, что вся площадь стены над подвесным потолком находится на высоте оболочка вашего здания покрыта. Голый блок всегда создает утечки воздуха.

tagPlaceholderTags:

Пустотелая доска NiCore™ | Сборные железобетонные панели пола

СБОРНЫЙ ОГНЕСТОЙКИЙ

С тех пор, как Уильям Л. Ниттерхаус изготовил первый бетонный блок в 1923 году, мы продолжали продвигать инновации для разработки обширной линейки продуктов с использованием передовых технологий и современных технологий. Наш многопустотный бетон NiCore™ представляет собой прецизионно изготовленную сборную/предварительно напряженную бетонную плиту, изготовленную из высокопрочного (минимум 5000 фунтов на квадратный дюйм) бетона. Вы получаете недорогую, надежную и универсальную многопустотную доску (также известную как доска dox), которая предлагает множество преимуществ по сравнению с другими традиционными строительными материалами.

Наши сборные железобетонные панели для перекрытий становятся все более популярным выбором среди инженеров, строителей и подрядчиков, осуществляющих надзор за самыми разнообразными проектами. Полы и потолки из сборного железобетона NiCore™ обладают превосходной долговечностью и естественным шумоподавлением, что способствует созданию в целом более безопасной и тихой жилой или рабочей среды. Пустотные бетонные плиты NiCore изготавливаются по индивидуальному заказу на нашем современном производственном предприятии и поставляются с глубиной от 6 до 16 дюймов, что позволяет использовать до 50 футов свободного пролета!

Свяжитесь с Nitterhouse Concrete сегодня

КАЧЕСТВЕННЫЕ СБОРНЫЕ БЕТОННЫЕ ПАНЕЛИ ПОЛА

Сборные бетонные панели пола и потолка NiCore™ изготавливаются на основе высококачественной стали, обеспечивающей исключительно гладкую нижнюю поверхность. Эта нижняя сторона идеально подходит для открытых потолков и открывает дополнительные творческие возможности для воплощения вашего творческого замысла.

Пустотные доски NiCore можно использовать в смонтированном виде или, с минимальной подготовкой, покрасить или покрыть текстурным покрытием для придания долговременного привлекательного вида, за которым легко ухаживать. Присущая сборному железобетону огнестойкость идеально подходит для школьных общежитий, гостиниц или практически любого многоквартирного дома. Наша опытная команда будет работать в соответствии с вашими спецификациями, чтобы предоставить точные сборные железобетонные полы и панели для пола или потолка, необходимые для каждого отдельного проекта.

ПРЕИМУЩЕСТВА СБОРНЫХ БЕТОННЫХ ПОЛОВ И ПОТОЛКОВ NICORE™:

• материал ecoSmart  – Пустотные плиты являются правильным выбором для экологически чистых строительных проектов, поскольку мы производим их с использованием методов производства и материалов, способствующих более чистой окружающей среде.
• Вносит вклад в соответствие требованиям LEED  – доски NiCore dox могут внести свой вклад и соответствовать стандартам для достижения рейтинга соответствия LEED Совета по экологическому строительству США за лидерство в энергетическом и экологическом проектировании.
• Свойственная пожаробезопасность  – Обеспечьте более безопасную и надежную среду для школ, домов и офисов с помощью сборного железобетона, который по своей природе устойчив к повреждениям от огня и снижает риск катастрофического повреждения конструкции.
• Превосходные характеристики контроля звука и вибрации  – Сборные железобетонные панели пола и пустотелые доски помогают создать более тихую и стабильную среду для жизни и работы, которую ценят потребители.
• Исключительно гладкая нижняя поверхность  – Наш производственный процесс обеспечивает гладкую нижнюю сторону, которая обеспечивает гладкий современный вид, который обычно используется в подвесных потолках.
• Сокращение сроков строительства  – Использование сборных железобетонных перекрытий экономит время на производстве и установке, чтобы ваш проект реализовывался вовремя и в рамках бюджета.
• Круглогодичное производство и монтаж  – Мы работаем круглый год, чтобы производить многопустотные плиты высочайшего качества; изготовлены и установлены в точном соответствии с вашими требованиями.
• Непревзойденная нагрузка  – Наше сочетание качества изготовления и современных инноваций позволяет нам создавать пустотелые бетонные изделия с исключительными характеристиками нагрузки.
