Плиты перекрытия как монтировать: правила укладки на фундамент, стену

25.06.2023
/
By alexxlab
/
0 Comment

Содержание

Монтаж плит перекрытия: технология, стоимость, правила хранения

Для того чтобы понимать, как работать с плитами, необходимо предварительно ознакомиться со всеми важными нюансами данной работы, свойствами плит перекрытия, их отличиями, особенностями. Когда происходит реализация проекта кирпичного дома, нужно внимание уделять укладке плит перекрытий, потому что именно этот процесс включает в себя множество нюансов.

Некоторые строители совершают строповку плит за торцевые пустотные отверстия, это делается для облегчения разгрузки и установки. Но данная технология не допустима. На это есть несколько причин:

  • В процессе неверной строповки плита может упасть, в тот момент, когда соскользнёт крюк, это может привести к травматизации строителей, а также к повреждению материала;
  • Происходит разрушение торцов из-за большой нагрузки на них, которая возникает по причине закрепления на них крюков.

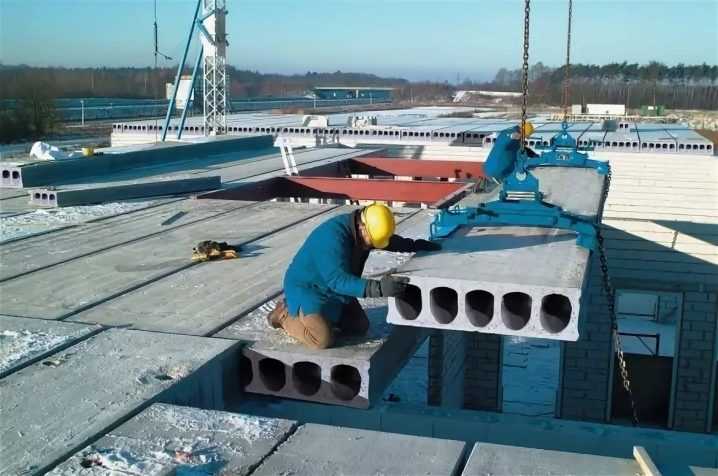

Разрешается совершать монтаж с помощью мягких чалок или же траверс для монтажа.

Это удобно, просто и способно выдерживать расстояние между плитами.

Как правильно следует совершать монтаж плит перекрытий покрытий?

Технология относительно простая, но требует знаний и опыта в данном деле. Для того, что правильно опирать плиты нужно учитывать следующие факторы:

  • Независимо от того какой дом, кирпичный или блочный, в каждом проекте даются четкие указания относительно допусков относительно минимальной глубины опирания плит. В каждом плане есть индивидуальные значения показателя, которые нужно соблюдать;
  • Максимальная глубина опирания при монтаже сборных железобетонных ригелей плит перекрытий составляет 200 миллиметров.

В случае, если происходит превышение данного показателя, происходит защемление балок, следовательно, образовываются трещины.

Целостность торцов и как ее сохранить?

Перед монтажом вам необходимо заняться подготовкой. Этот процесс подразумевает заделку всех пустот на торцах железобетонных плит. Это защищает изделия от промокания плиты изнутри, а также усиливает прочность и надежность торцов.

Инженеры утверждают, что этот этап является очень важным для плит вида ПК (в случае, если происходит установка несущих перегородок).

Чаще всего заделывают пустоты с помощью цементной смели или же обломков кирпичей.

Нужно обращаться внимание на наличие влаги в пустотах. Если она есть, то от нее нужно избавиться. Лучше всего рассверлить в нескольких местах плиту, чтобы вода стекла.

Необходимо следить за контролем качества выполненных робот, чтобы результаты был долговременный и надежный. Совершать монтаж плит перекрытия лучше всего по установленному ГОСТу.

Техника для разгрузки и монтажа на фундамент (блоки, газосиликатные блоки)

Важным фактором является соответствие модели максимальной величине вылета стрелы, а также наличие подъездных путей. Лучшим вариантом разгрузки плит перекрытия является разгрузка с двух сторон одновременно.

Как проводить монтаж плит и правильно подготовить поверхность?

Важно, чтобы поверхность, на которую будет осуществляется монтаж, была очищена от мусора и выровнена. Затем происходит нанесение цементной смеси, толщина которой достигает 20 мм. Это необходимо для того, чтобы улучшить сцепление поверхности опирания и плиты.

Чтобы достичь лучших показателей надежности и прочности, можно провести армированную стяжку из цемента, толщина которой должна достигать 10-13 мм, с помощь специальной арматур.

Таким образом вы не только повысите качество монтажа, но и также предотвратите выдавливание раствора под весом плит перекрытия.

Ступенчатая установка плит запрещена! Также нарушением считается, когда происходит монтаж плиты с опиранием на три стены, потому что таким образом происходит перекрытые нескольких пролетов. Для проделки качественного монтажа, нужно придерживаться порядка и правил.

Как хранить железобетонные плиты?

Разумеется, что наилучшим вариантом для сборных плит перекрытия является их монтаж сразу же после разгрузки, но бывает так, что нет возможности сразу провернуть всю операцию. В таком случае, следует придерживаться нескольких правил хранения плит на участке:

  • Хранить материал нужно на ровной, твердой поверхности. Это должен быть не грунт, поскольку произойдет деформация плиты;
  • В одном штабеле должно быть не более 10 плит. Лежать плиты должны на специальной прокладке или брусьев 200х200 мм.

На каждом сайте по выполнению монтажа плит перекрытия есть свои расценки, с которыми вы можете ознакомиться онлайн.

Технология монтажа плит перекрытия

  • ПОСЛЕДНИЕ ЗАПИСИ

    • Как установить входную металлическую дверь своими руками Бани – основные виды, характеристики Обувница своими руками: как сделать, чертежи, схемы, фото Засор канализации в многоквартирном доме, кто виноват?

  • РУБРИКИ

    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

  1. электросварочный аппарат;

  2. плиты перекрытия.

  3. арматура;

  4. раствор бетона;

  5. емкость для замешивания раствора;

  6. отбойные молотки;

  7. ломы;

  8. ножовки;

  9. кельмы;

  10. уровень;

  11. лом;

  12. четырехветвевой строп;

  13. растворная лопата;

Требуемый персонал для проведения работ по монтажу плит:

  1. монтажник, монтирующий плиты, старший в звене;

  2. монтажник, монтирующий плиты;

  3. работник, занимающийся такелажными работами.

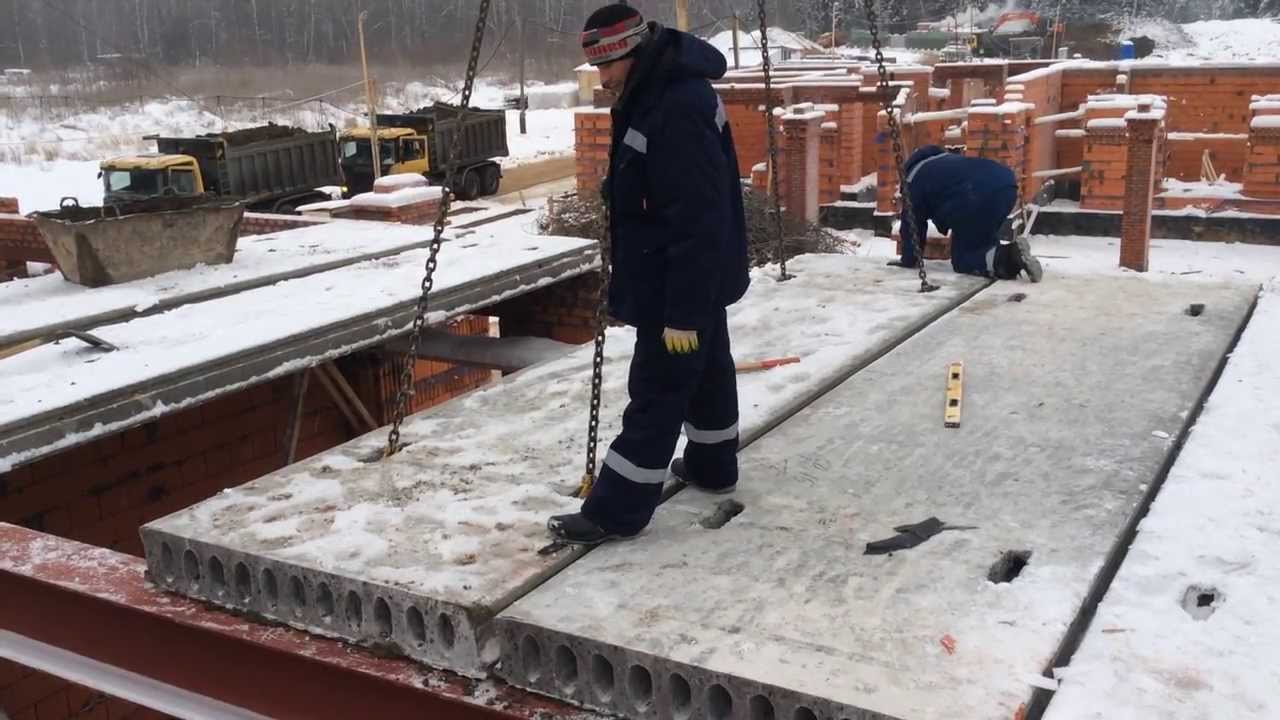

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

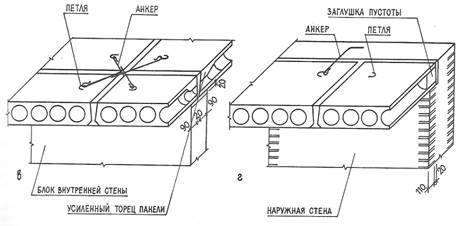

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

железобетонными вкладышами.

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

связи анкеров.

6.

Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий»,

СНиП 3.03.01-87 «Несущие и ограждающие конструкции», СНиП III-4-80 «Техника безопасности в строительстве», а так же требованиям требованиями серии 2.140-1вып. 1 и требованиям приведенным в рабочих чертежах и в проекте производства работ ГОСТ 23118-99 «Конструкции стальные строительные».

15. Защита от коррозии:

— все металлические анкера и связи нужно защитить слоем эмали

ПФ-133 (ГОСТ926-82*) по слою грунта ГФ-020 (ГОСТ18186-79) или слоем

кладочного цементно-песчаного раствора ГОСТ28013-98* толщиной

не менее 20мм;

— поверхности металлических закладных деталей должны быть оцинкованы;

— нарушенные в процессе производства работ антикоррозийные покрытия

должны быть восстановлены одним из перечисленных выше способом.

16. Анкера и связи после установки и сварки защищать бетоном В15

на мелком заполнителе толщиной 40мм.

17. Сварку производить электродами Э42А по ГОСТ 9467-75, толщина

швов 6мм, но не более толщины свариваемых элементов.

18. По периметру кровли выполнить ограждение высотой 600мм

(общая высота ограждения с парапетом -900мм).

Все элементы ограждения быть окрашены за 2 раза эмалью ПФ-115

по слою грунта ГФ-021.

Как укладывать плитку на бетон

Варианты укладки плитки на бетон — с одним четким выступом

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.03.23

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан С. Брюэр II является лицензированным генеральным подрядчиком, специализирующимся на ремонте кухонь, ванных комнат и общем строительстве с двадцатилетним профессиональным опытом.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Ана Кадена

Напольные покрытия нуждаются в прочной основе для установки. Керамическая и керамогранитная плитка не может гнуться, сгибаться или сдвигаться. Ситуация усложняется тем, что затирка — материал, заполняющий швы плитки, — не может сгибаться или сдвигаться. Плитка нуждается в прочной основе, которая не будет передавать трещины в плитку.

Есть три способа прикрепить плитку к бетону, один из которых является предпочтительным: укладка плитки с промежуточным слоем разделяющей мембраны. Второй способ – установить на бетон ЦБУ или цементную плиту, а поверх нее – плитку. Крепление плитки непосредственно к бетону — третий и наименее предпочтительный метод.

Укладка плитки на бетон с помощью разделительной мембраны

Pros

  • Отсоединение плитки от бетона

  • Сглаживает мелкие дефекты

  • Контролирует влажность

  • Помогает плитке выдерживать большие нагрузки

  • Установка на новый бетон

  • Обеспечивает лучистое отопление

Разъединяющий материал отделяет плитку от основания. Действуя как буферный слой, он гибкий и не имитирует действия бетона. Поскольку черновые полы могут двигаться и трескаться, они передают то же самое плитке выше. Разъединяющий материал разрывает эту цепь передачи.

Разделительные мембраны полезны, если вы ожидаете движения или растрескивания бетонного пола. Как правило, приобретение и установка разъединительной мембраны оправдывает затраты и время. Однако разобщающие мембраны не идеальны. Когда бетон резко наклоняется или трескается, никакая мембрана не может разъединить две поверхности настолько, чтобы предотвратить повреждение плитки.

Наконечник

Schluter’s Ditra и Redgard Uncoupling Mat – это бренды полиэтиленовых мембран с сеткой из квадратов или кругов, выдавленных на лицевой стороне.

Преимущества разъединяющих мембран

  • Снижена вероятность того, что плитка треснет. №
  • Они эффективно отводят влагу под плиточным покрытием и помогают распределять тяжелые верхние нагрузки.
  • Разделительные мембраны позволяют укладывать плитку поверх бетонных полов, срок отверждения которых новее обычного рекомендуемого 28-дневного периода.
  • Лучистое отопление можно установить под плитку при использовании разделительной мембраны.

Совет

Разобщающие мембраны не устраняют необходимость установки компенсаторов. Подвижные швы по периметру и швы в пределах поля плитки все еще могут быть необходимы. Плитка, уложенная поверх мембран, должна иметь толщину 7/32 дюйма или толщину, указанную производителем мембраны.

Стоимость разъединительной мембраны

Shluter Ditra стоит от 1,50 до 2 долларов за квадратный фут без установки. Установленная разделительная мембрана стоит от 3,50 до 5,00 долларов США за квадратный фут, при средней стоимости около 4,00 долларов США за квадратный фут.

Площадь в футах Мембрана (сделай сам)
100 $175
200 $350
300 525 долларов
400 700 долларов
500 $875
1000 1750 долларов США
2000 3500 долларов США

Как установить разделительную мембрану

  1. Проверьте пол на наличие трещин, которые необходимо заполнить.
  2. Тщательно очистите пол от восковых или маслянистых веществ, которые могут препятствовать прилипанию закрепляющей массы.
  3. Разложите разъединительную мембрану и прикрепите ее к полу всухую.
  4. Отметьте линии разброса.
  5. Смешайте фиксирующий состав,
  6. Нанесите шпатлевку на пол.
  7. Разверните разделительную мембрану поверх фиксирующего состава.
  8. Вставьте разделительную мембрану.
  9. Смешайте и распределите еще фиксирующую смесь.
  10. Положите плитку сверху.

Совет

Всякий раз, когда вы укладываете плитку, рассмотрите возможность использования самовыравнивающейся смеси между плиткой и основанием, независимо от того, что это такое. Также обязательно проверьте, чтобы пол был ровным, и зафиксируйте все углубления.

Укладка плитки на бетон с помощью цементной плиты

Если в бетонном полу есть трещины, щели, дыры или другие дефекты, имеет ли смысл укладывать всю подложку из цементных плит, таких как HardieBacker или Durock, вместо того, чтобы устранять каждый дефект по частям?

Durock, HardieBacker и WonderBoard — все это плиты на основе цемента и 100-процентные неорганические материалы, которые не будут гнить, сжиматься или разлагаться.

В каком-то смысле укладка цементной плиты на хороший бетон была бы излишней и излишней: цементный продукт на цементный продукт. Мнения ветеранов-плиточников расходятся, некоторые говорят, что это можно сделать, особенно если необходимо значительно поднять уровень пола. В этом типе применения прикрепление CBU к бетону предпочтительнее, чем плавание слоя раствора на весь пол.

Большинство специалистов по укладке плитки сходятся во мнении, что крепление CBU к бетонному полу доставит больше хлопот, чем пользы. Если что, то вкрутить ЦБУ в бетон будет сложно, особенно со средним слоем жиклера.

Короче говоря, установка цементной плиты между бетоном и плиткой возможна. Но, как правило, это не стоит усилий, и это может даже привести к плохой укладке плитки. Самое главное, что цементная плита не считается эффективным разъединяющим материалом. Хотя вы можете получить некоторые преимущества от использования цементной плиты в качестве разъединяющей поверхности, преимущества настоящей разъединяющей мембраны намного превышают это.

Укладка плитки непосредственно на бетон

Керамическую и керамогранитную плитку так часто укладывают на уровне земли или выше на подстилающий слой из цементных плит или непосредственно на фанеру, что укладка плитки непосредственно на бетон кажется почти новой.

Это применение имеет смысл, поскольку бетон тяжелый, твердый и обычно считается несгибаемым, бескомпромиссным материалом. Гораздо плотнее фанеры и весом 75 фунтов на квадратный фут (при глубине шесть дюймов), бетон тяжел. Мало того, бетон и плитка являются материалами на минеральной основе, поэтому кажется естественным, что они идеально сочетаются друг с другом.

Но это описывает бетон только в его совершенном, неизменном состоянии. Бетон плохо реагирует на сдвиги фундамента. Грунтовые воды, выталкивающие снизу вверх, могут его расколоть. Корни деревьев обычно проникают под бетонные плиты, а затем поднимают их и раскалывают. Лучше всего предположить, что ваш бетон треснет в какой-то момент своей жизни.

Совет

Самый безопасный способ приблизиться к сомнительному бетону — не покрывать его CBU, а закрепить бетон. Трещины и зазоры можно заполнить шпатлевками на основе портландцемента. Плитка не может быть прикреплена непосредственно к окрашенному бетону, так как тонкий слой не будет хорошо прилипать к краске. Окрашенный бетон можно сделать пористым с помощью пескоструйной обработки или других абразивных действий.

Хотя вы можете укладывать плитку прямо на бетон, проблемы могут возникнуть, когда бетон треснет или сдвинется. Все движения бетона передаются плитке. Трещины в бетоне сразу становятся трещинами в плитке. Если бы вы удалили треснувшую плитку из бетона, вы, несомненно, увидели бы тот же рисунок трещины ниже.

Тем не менее, установка плитки непосредственно на бетон не гарантирует растрескивания. Стабильный бетон может выступать в качестве подложки в течение многих лет.

Ель / Ана Кадена

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Компенсаторы. Совет плитки Северной Америки

  2. Ditra Разделительная подложка под плитку. Домашний склад

  3. Сколько стоит установка Schluter? Денвер Ремодел Груп

  4. Полное руководство по подложке под плитку. Фундамент из керамической плитки.

Как установить керамическую плитку на бетонный пол?

Установка керамической плитки

Как установить керамическую плитку на бетонный пол?

В этой статье вы узнаете, как укладывать керамическую плитку на бетонный пол. Керамическая плитка укладывается на бетонную плиту в шесть простых шагов.

Бетонный пол включает вновь построенное помещение с бетонной плитой пола или любое помещение с бетонным полом. Этот метод также применим для укладки керамической плитки после удаления существующей напольной плитки.

Процесс укладки керамической плитки на бетонный пол можно выполнить за шесть простых шагов, описанных ниже.

Процесс укладки керамической плитки

  1. Первым шагом является подготовка бетонной поверхности.
  2. Вторым шагом является разметка контрольной линии трубкой уровня.
  3. Третий шаг – это подготовка выровненного слоя раствора для укладки плитки.
  4. Четвертым этапом является приготовление смеси плиточного клея или цементного раствора.
  5. Пятый этап – укладка керамической плитки на растворную подушку.
  6. Шестой этап – заделка всех плиточных швов герметизирующей смесью.

В отличие от других проектов по благоустройству дома, успешное выполнение укладки плитки зависит от трех факторов.

Первым важным фактором является знание всего процесса укладки плитки. Второй фактор заключается в использовании правильных инструментов. Инструменты могут иметь огромное значение.

И, наконец, вам также необходимо выбрать правильный материал и использовать методы, необходимые для достижения результатов профессионального качества.

 Прежде чем мы углубимся в детали каждого из этих шагов, давайте кратко рассмотрим инструменты и материалы, необходимые для работы.

Как установить керамическую плитку на бетонный пол?

Инструменты для установки плитки

В список инструментов для установки плитки входит множество инструментов. Тем не менее, это основные инструменты, необходимые для выполнения любого проекта по укладке плитки своими руками.
